Замена сальника насоса ГУР Mercedes 190E
Основной причиной замены сальника насоса ГУР — является как правило просачивания масла, то есть мелкие подтёки в районе насоса ГУР. В данном фото отчёте подробно показано как своими руками произвести замену сальника насоса ГУР на автомобиле Mercedes 190E в кузове W201.
Стоит отметить что процедура замены не сложная, немного трудоёмкая, но не сложная. При себе необходимо иметь:
- Желательно гараж;
- Большой Шприц;
- Пинцет;
- Новый сальник;
- Самый обычный набор инструментов.
Источник: www.w201club.com

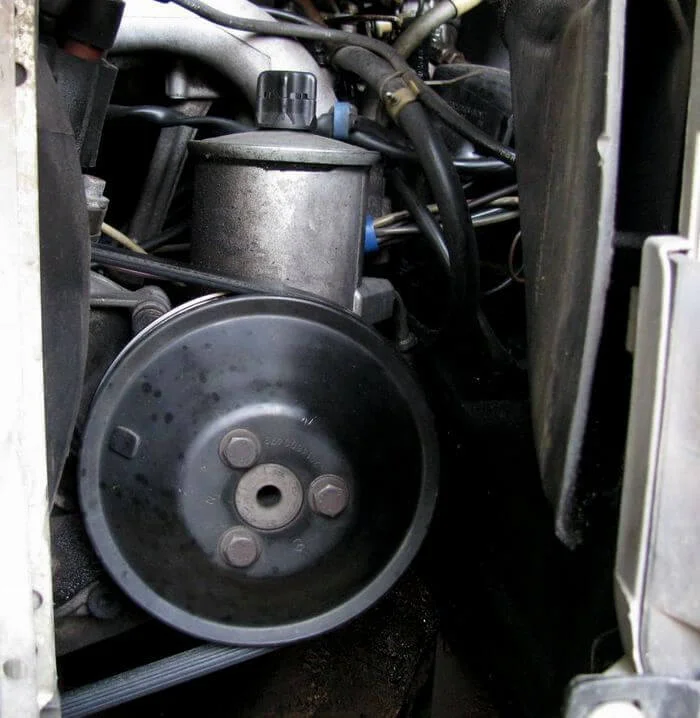

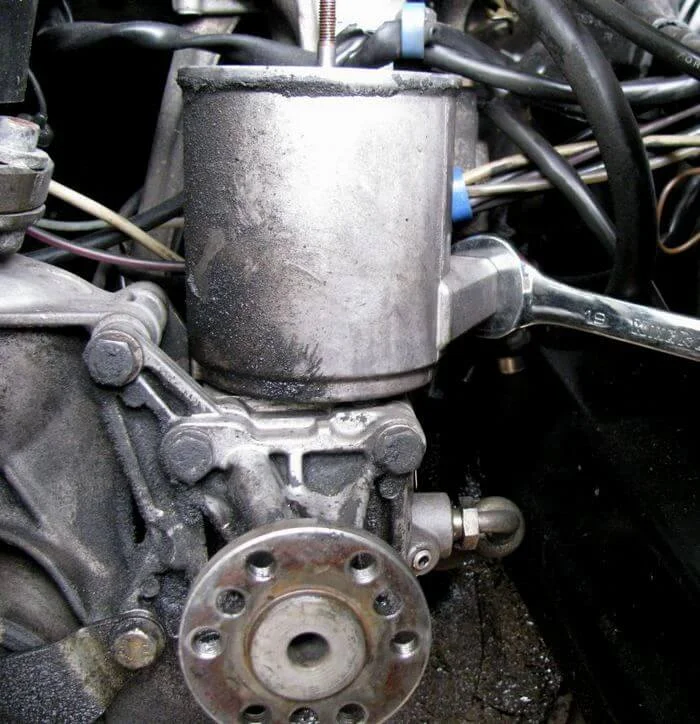

Вид на насос ГУР.
Вид на насос ГУР с другого ракурса

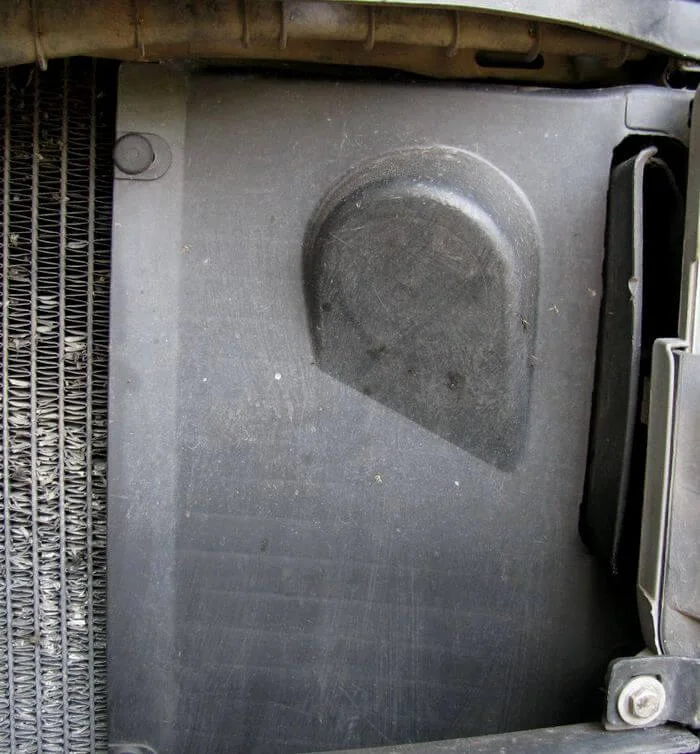

Для удобства доступа, нужно снять пластиковую защиту с левой стороны.
Уже снятая пластиковая защита с левой стороны.
Первым делом, для того чтобы демонтировать насос ГУР необходимо ослабить ремень.

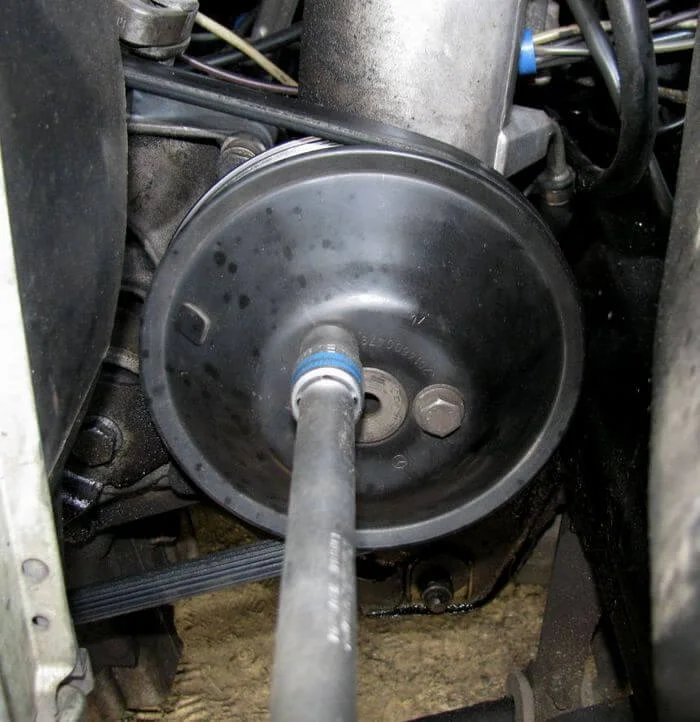

Для этого ослабляем гайку натяжителя.

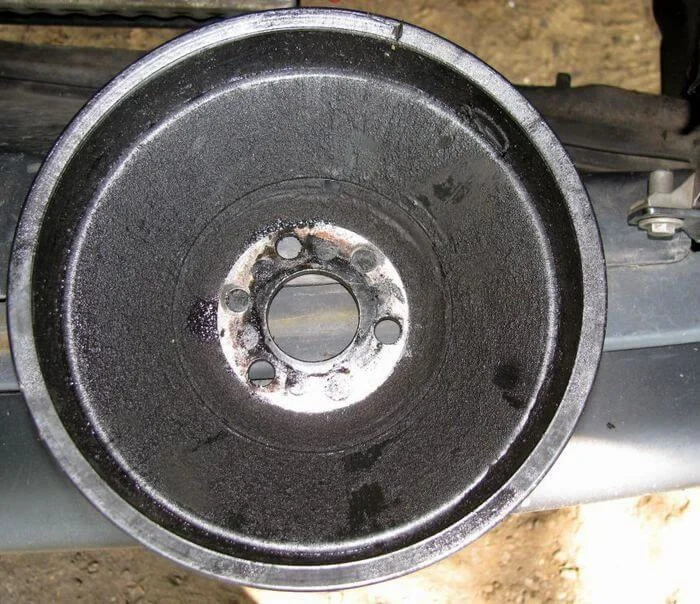

Вид на внутреннею часть шкива. Как видно она сильно замасленна.
Сняв шкив. За ним видно немного замасленную область.

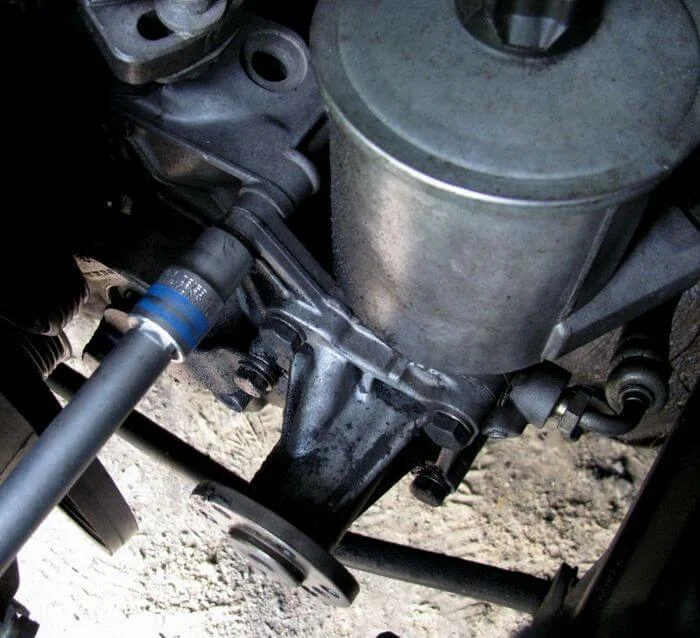

После того как сняли шкив, нужно отпустить крепления насоса к двигателю. Он имеет 3 точки крепления к двигателю.Точка раз — длинный болт с обратной стороны которого гайка.

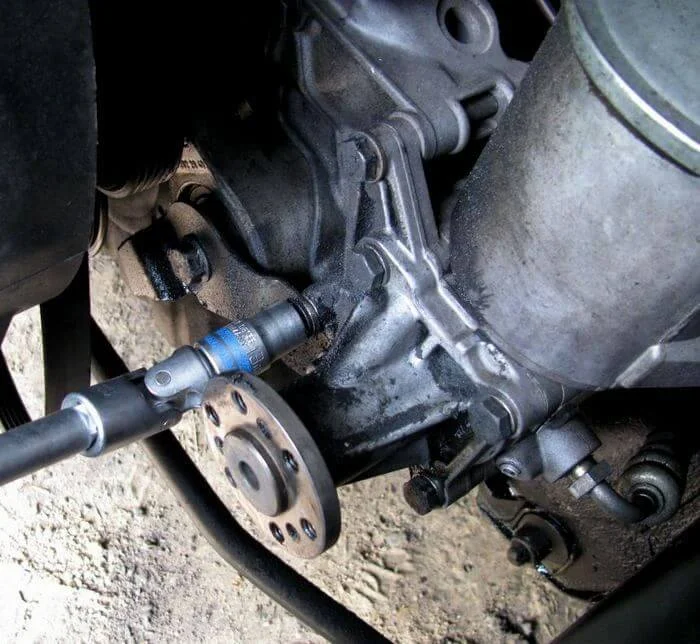

Вторая точка — длинный болт с обратной стороны которого гайка.

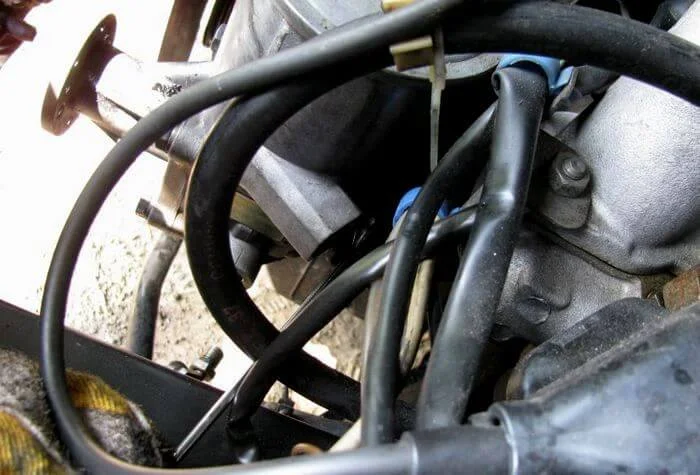

Третья точка — уже короткий болт. Могут возникнуть проблемы при откручивании так, как подлезть не удобно.

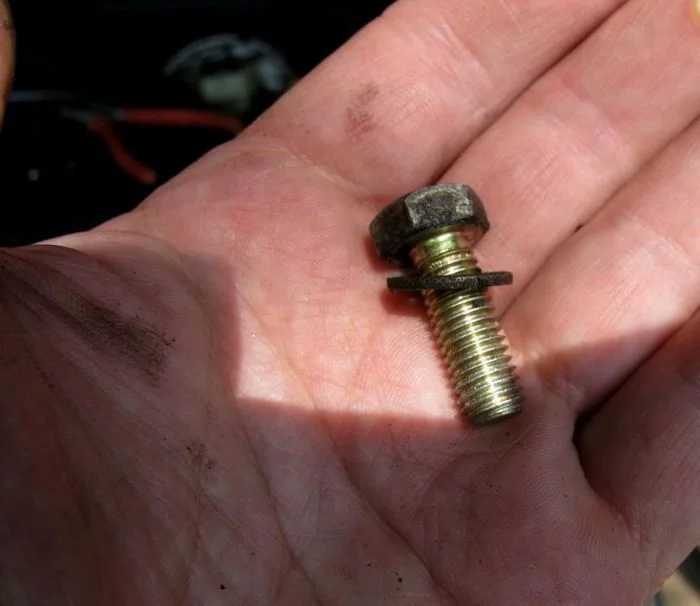

Вот этот непослушный болт!

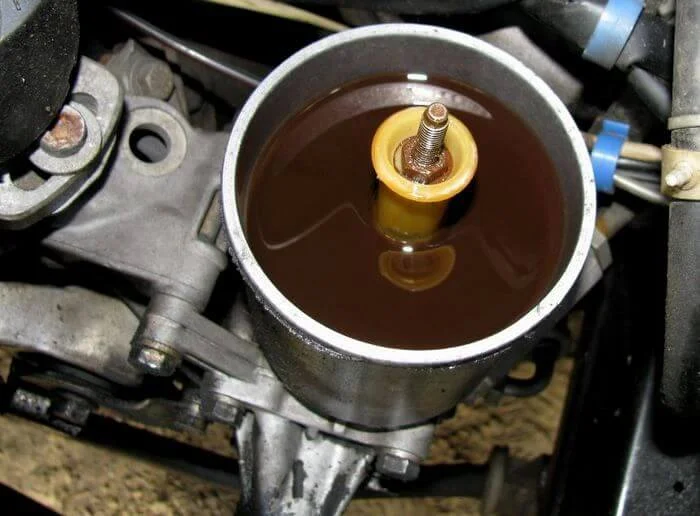

Далее нужно слить масло из бачка насоса и отсоединить его от системы ГУР (2 шланга).Отвинчиваем пластиковую гайку с крышки бачка насоса и снимаем крышку.

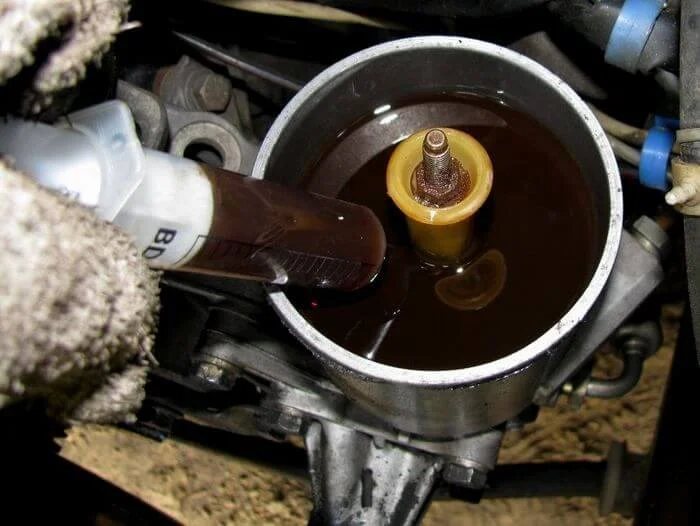

Откачиваем масло.
Масло после года эксплуатации.
После того как масло откачано, нужно снять фильтр.

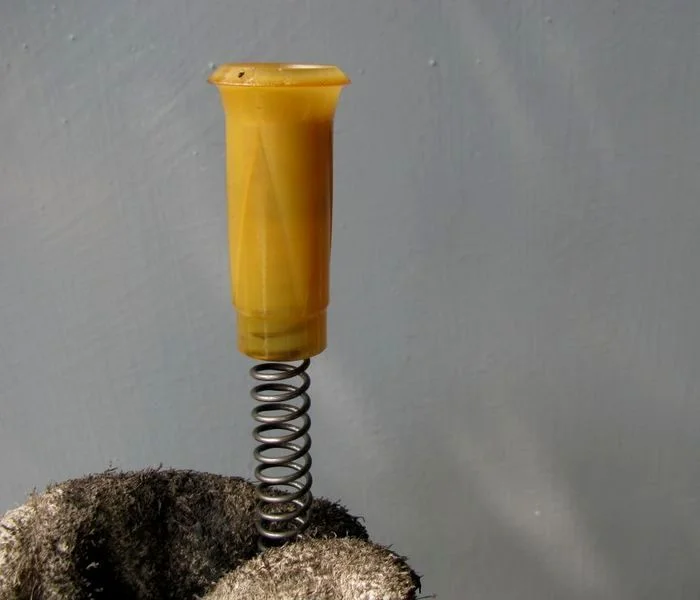

Чтобы это сделать откручиваем гайку со штока и снимаем пластиковую втулку и пружину под ней, которая удерживает фильтр в нижнем положении.
Данную деталь не теряем.

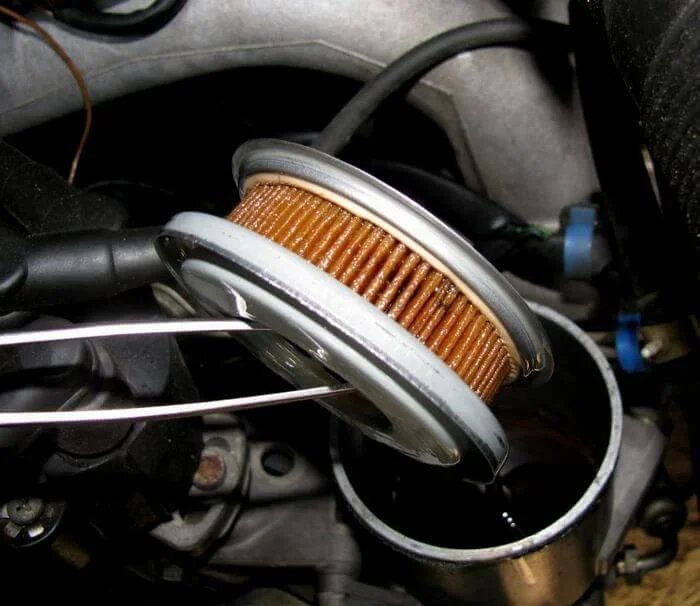

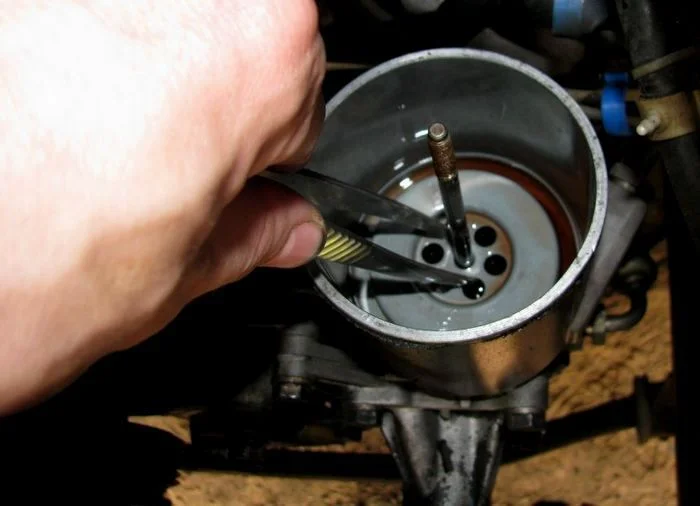

При помощи пинцета достаём фильтр.
Вот этот фильтр.

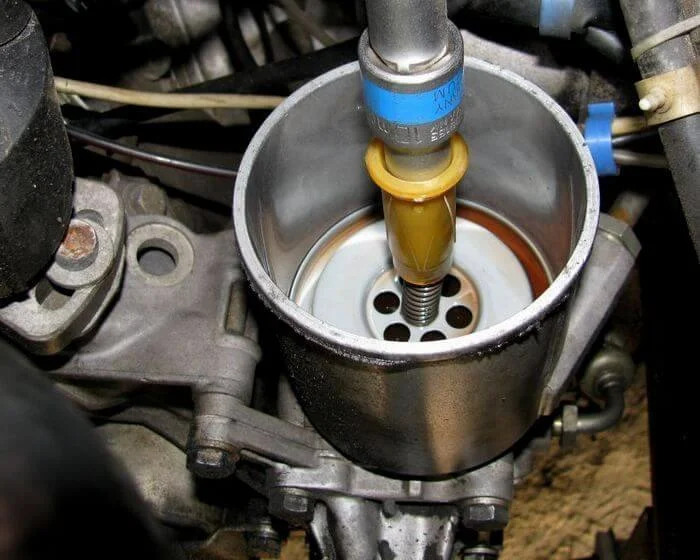

Остатки масла.

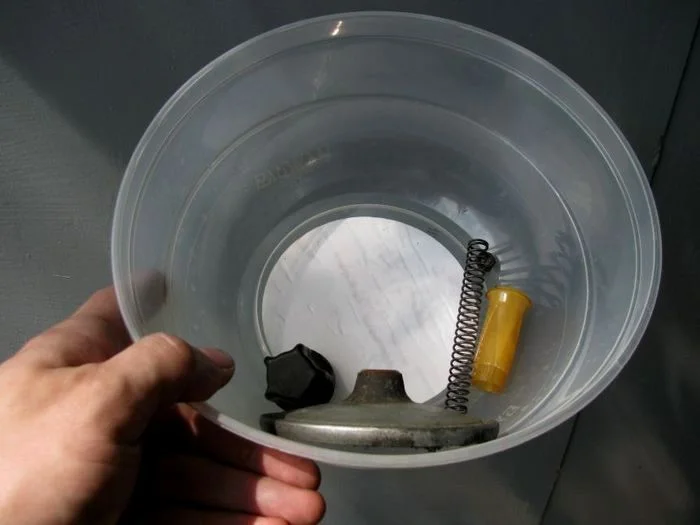

Складываем всё в удобную тару.

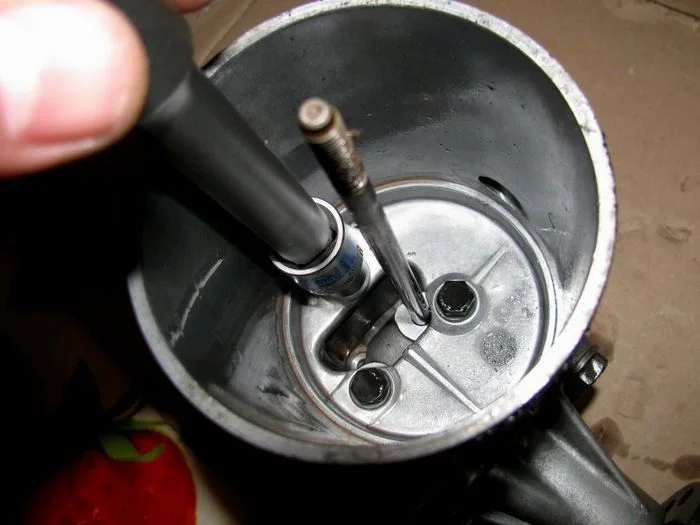

Откачиваем остатки масла

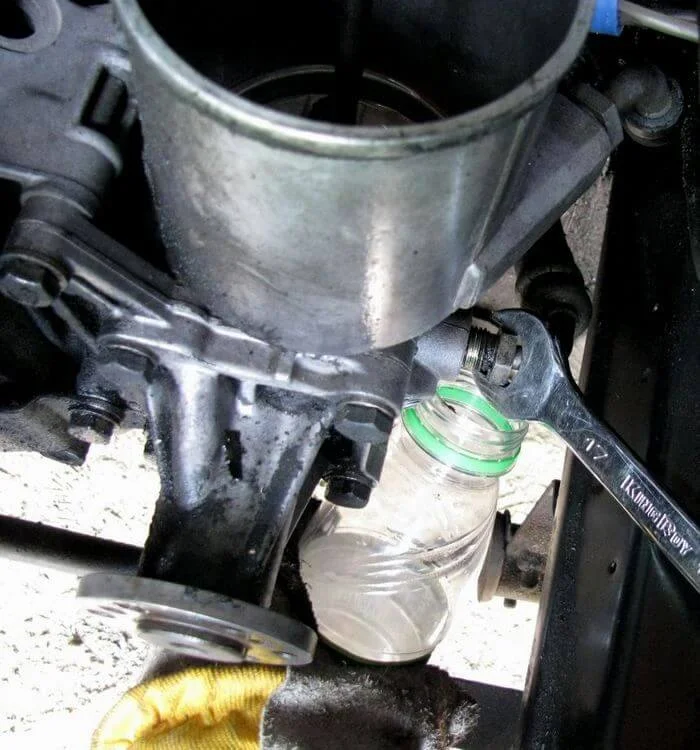

Далее нужно отсоединить шланги от насоса ключиком на 17 и 19. Будьте готовы в тому что в шлангах осталось масло.

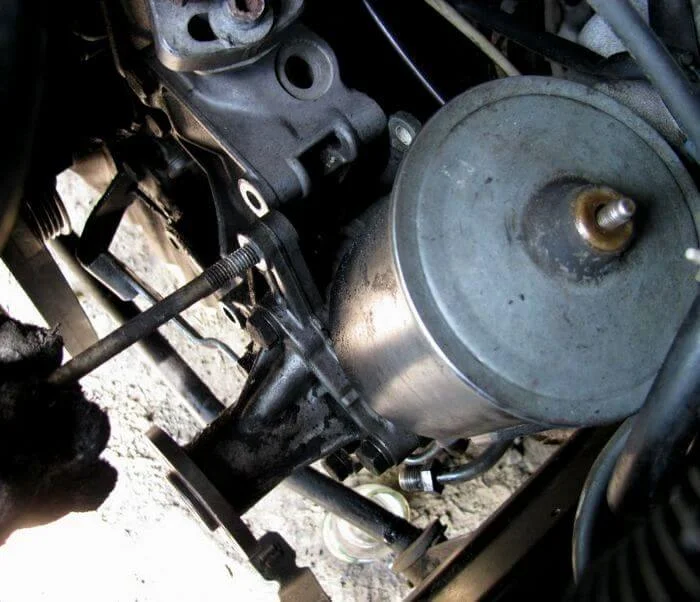

Полностью до выкручиваем два длинных болтаю.

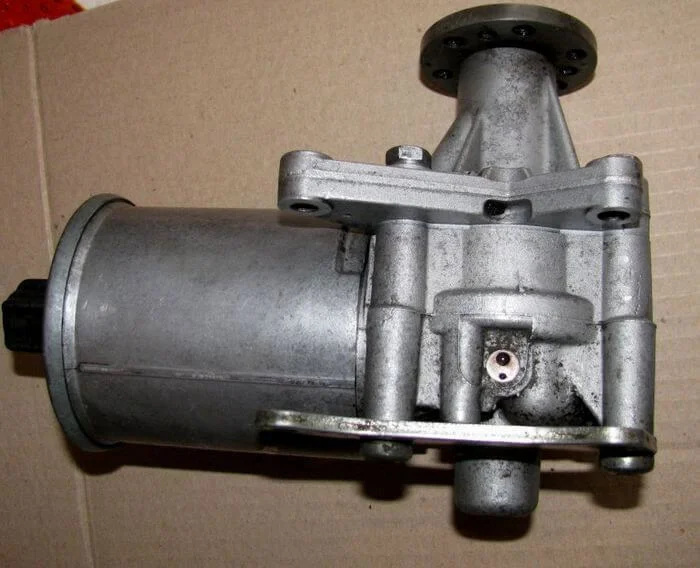

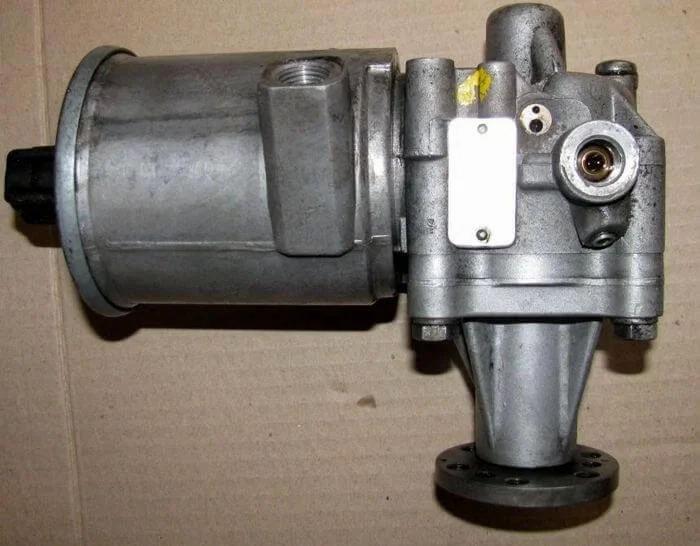

Демонтированный насос ГУР.

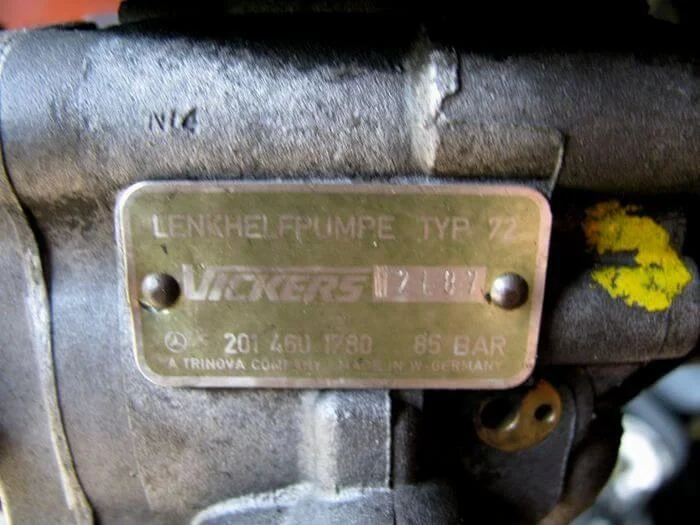

Метка на насосе.

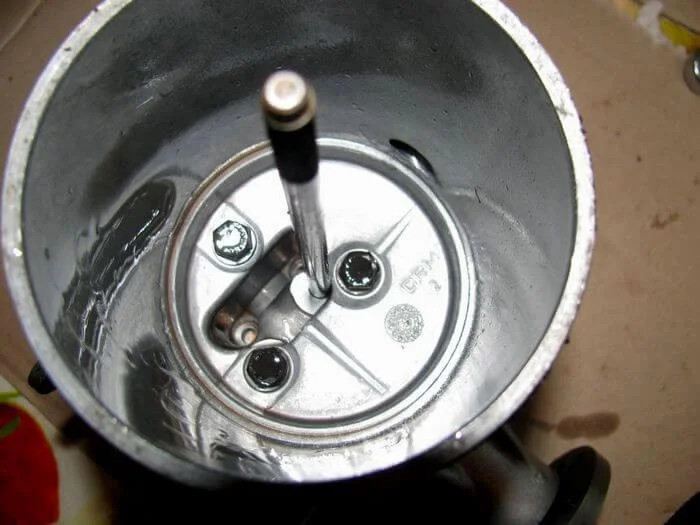

Вид на вымытый насос.
Другой ракурс.

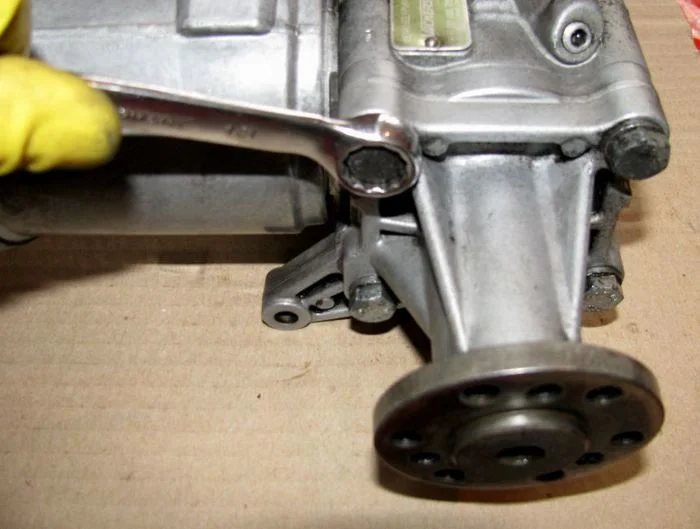

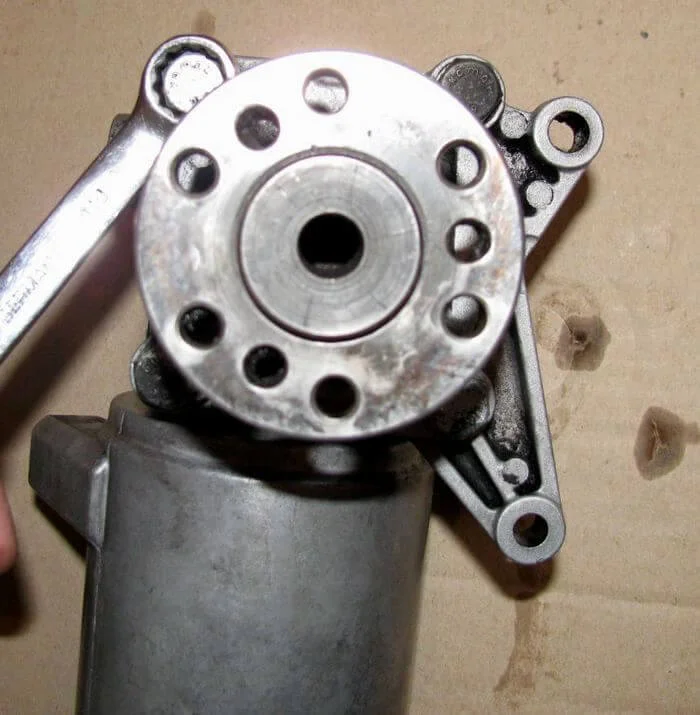

Откручиваем 4-ре болта.
Далее, как болты выкручены, половинки не разъединяем – может плохо закончиться.Кладём насос на диск крепления маховика и аккуратно подымаем ответную часть с бачком вверх, придерживая маховик (он должен оставаться на столе.Вот снятая часть насоса.
Вот немного поближе она же. Как видно одной прокладки нет – она осталась на ответной половине. Не теряем.

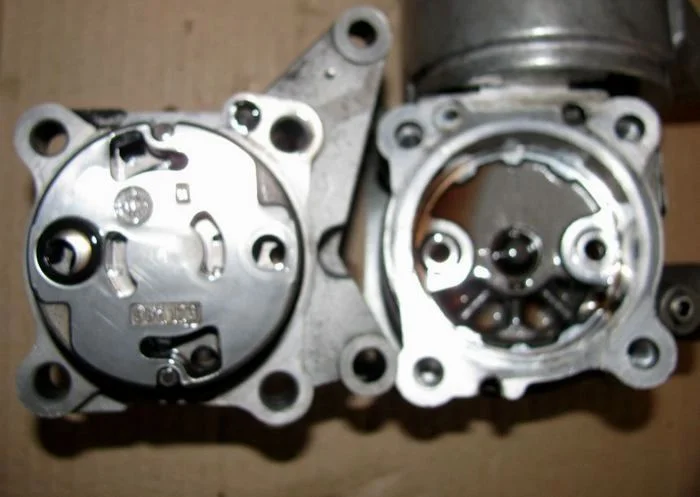

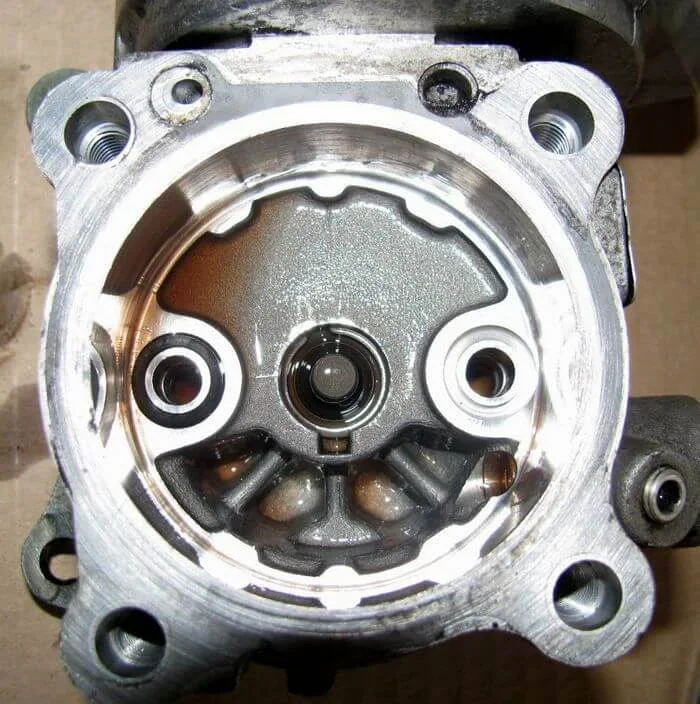

Вот ответная часть слева которая стоит на столе.
Далее очень осторожно придерживаем и опускаем стоящую на диске крепления маховика часть на стол. Тут сразу видно куда смотрит стрелочка – запоминаем.

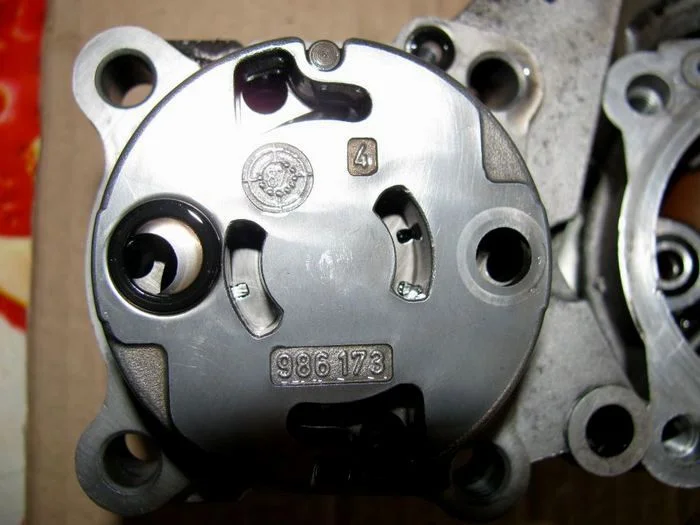

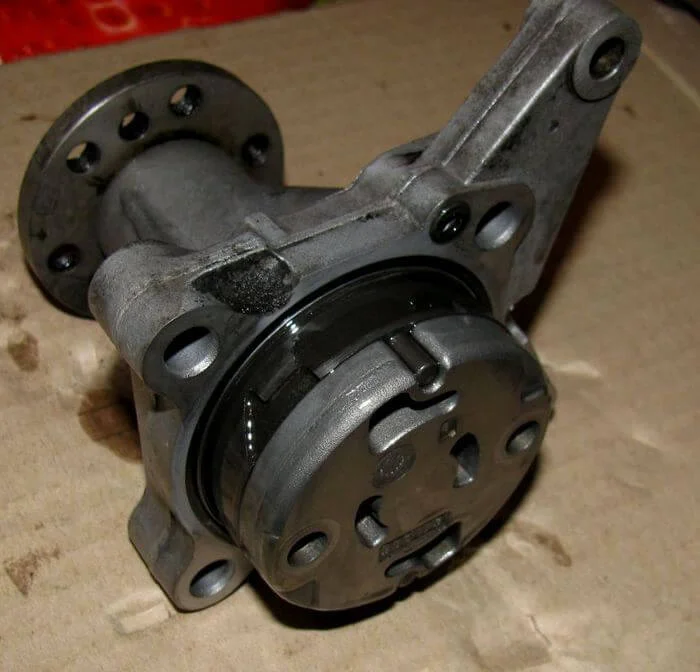

Она состоит из нескольких частей. Осторожно снимаем часть которая находится на направляющих.

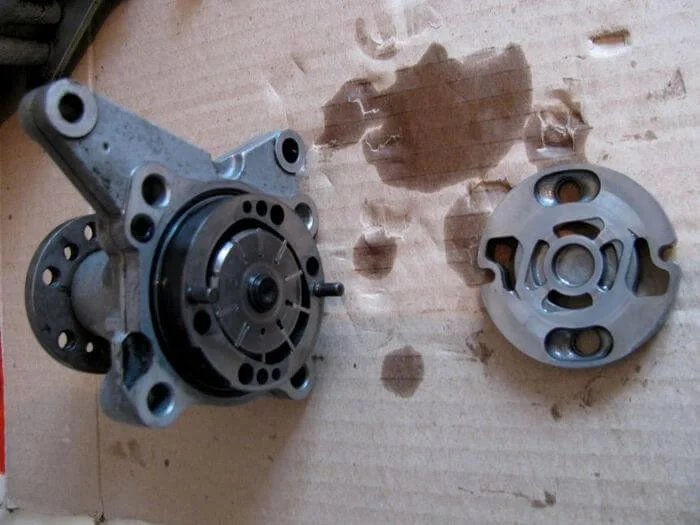

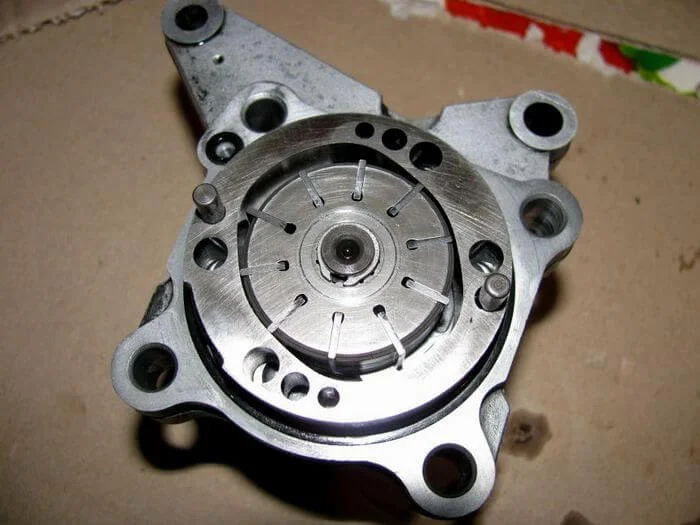

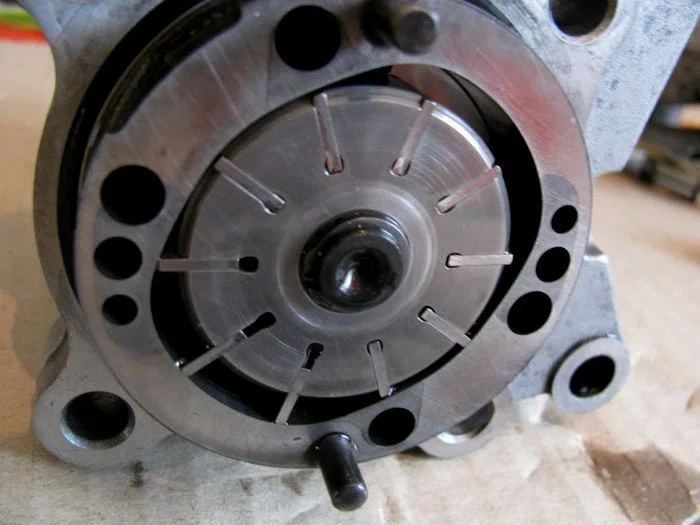

При снятии крышки открывается вид на сам масленый насос.

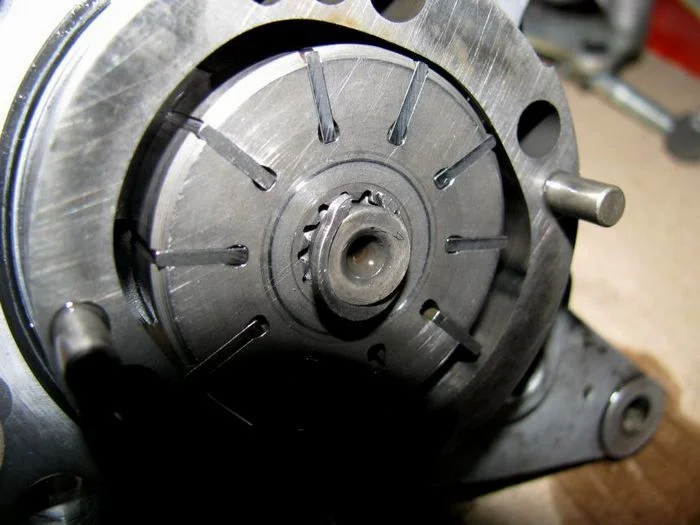

На валу находится диск с проточенными пазами в которых ходят металлические пластины под действием центробежной силы при вращении. Разбирать нужно аккуратно, не рекомендую их менять местами и вытаскивать. Тем более, что это нам не нужно и процессу замены сальника никак не мешает.
Как видно этот диск имеет стопорное кольцо. Вооружившись отверткой производим расширение и поднимание данного кольца.

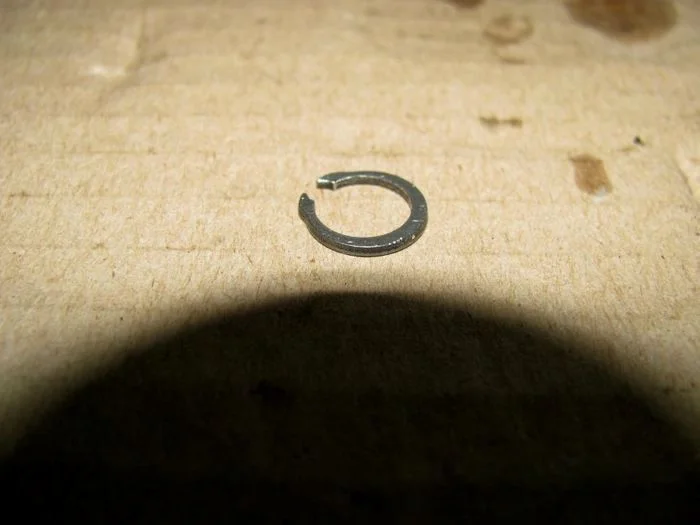

Стопорное колечко.

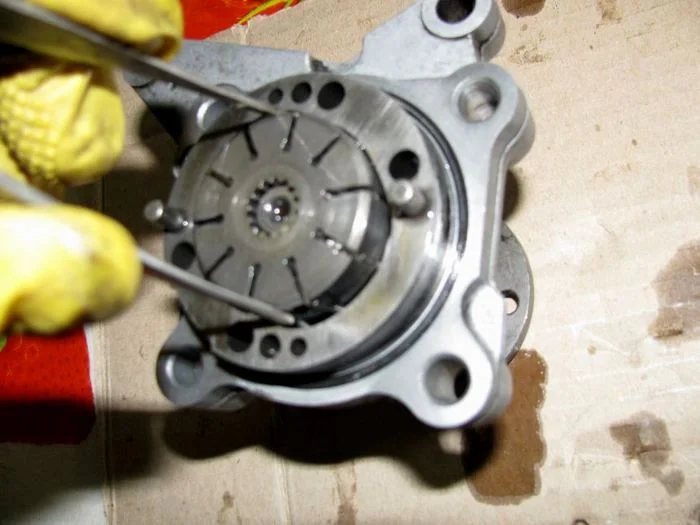

Берем пинцет немножко поднимаем крыльчатку насоса, чтобы был свободный ход по шлицам вала, но полностью не вынимаем. Так можно растерять все лепестки-лопасти.

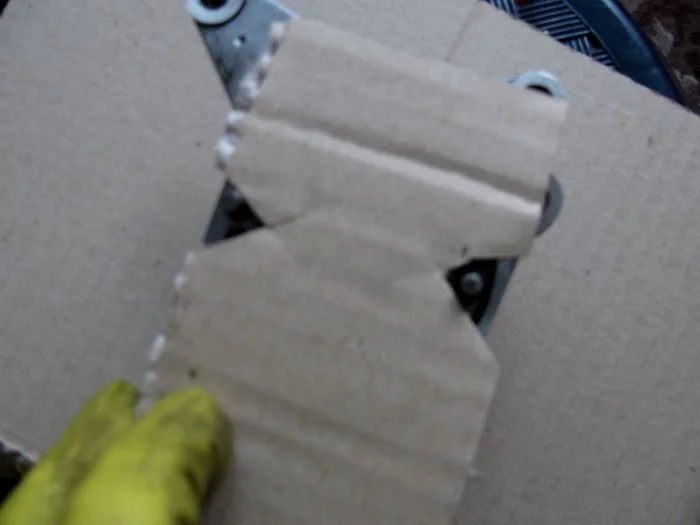

Из обычной картонной бумаги делаем вот такое.
Примеряем.

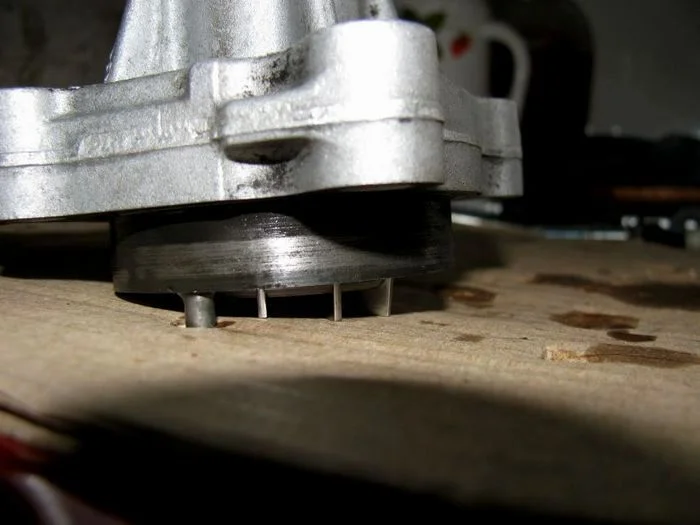

Осторожно придерживая конструкцию за «спец деталь», переворачиваем и кладем на стол. Очень хорошо если Вы будете использовать гофру так же как и я. Потому, что в неё можно немного вдавить направляющие и они не дают выпадать всему колесу.

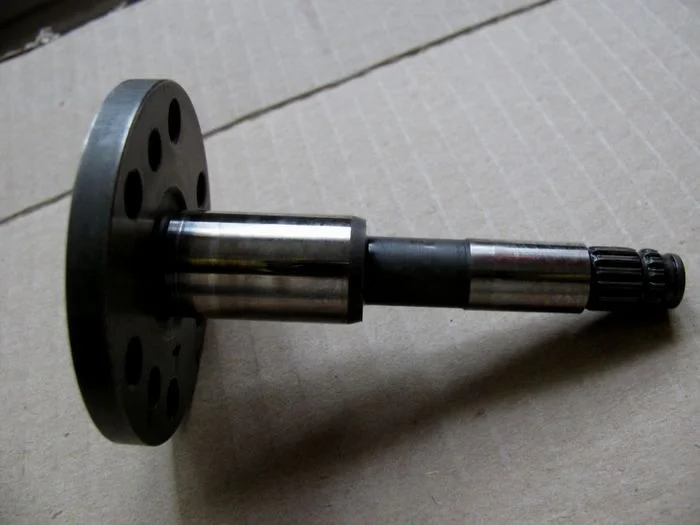

Придерживая корпус вытаскиваем вот этот вал.

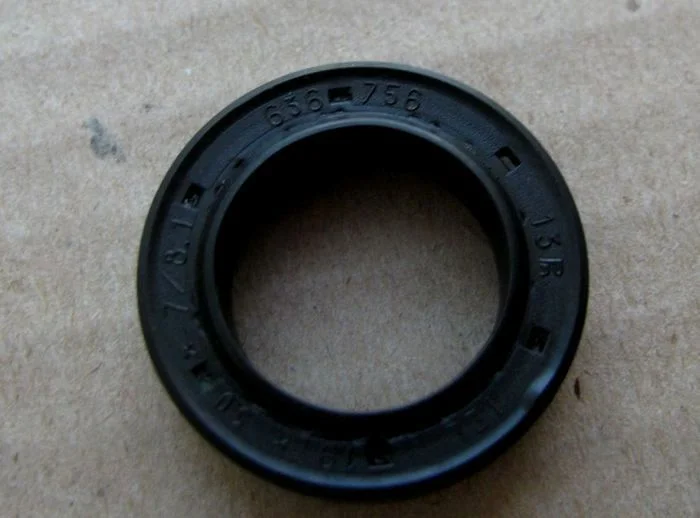

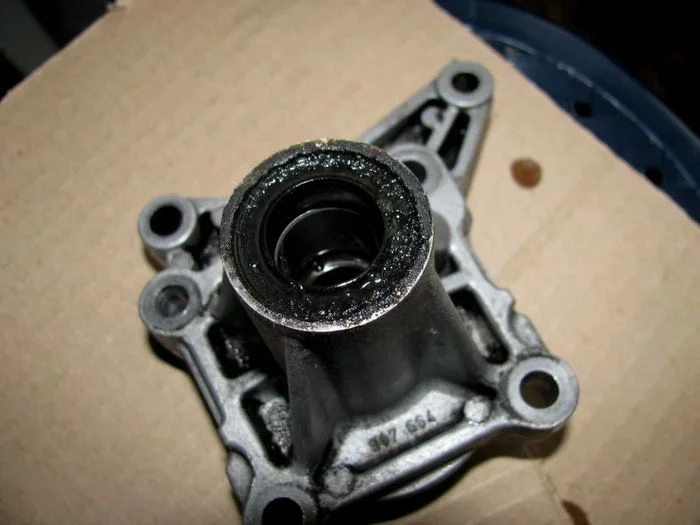

Вид на внешний вид установленного сальника.
Аккуратно извлекаем сальник.
Далее собираем всё в обратном порядке.
