Адаптации панели приборов с тахометром на Nissan Sunny FB15
Хочу поделиться опытом адаптации (установки) панели приборов с тахометром от комплектации Super Saloon к простому Nissan SUNNY 2002-2004 годов выпуска с панелью приборов без тахометра.
Долгие поиски информации меня привели к нескольким выводам:
- Разъемы в панелях приборов частично не подходят;
- Расположение контактов в колодках не одинаковое;3 И самый главный,- схема из книги не совпадает с проводкой рестайловых SUNNY 2002-2004 годов выпуска.
По этому сначала нужны некоторые подготовительные работы,- переписать цвета в разъемах своей панели без тахометра.

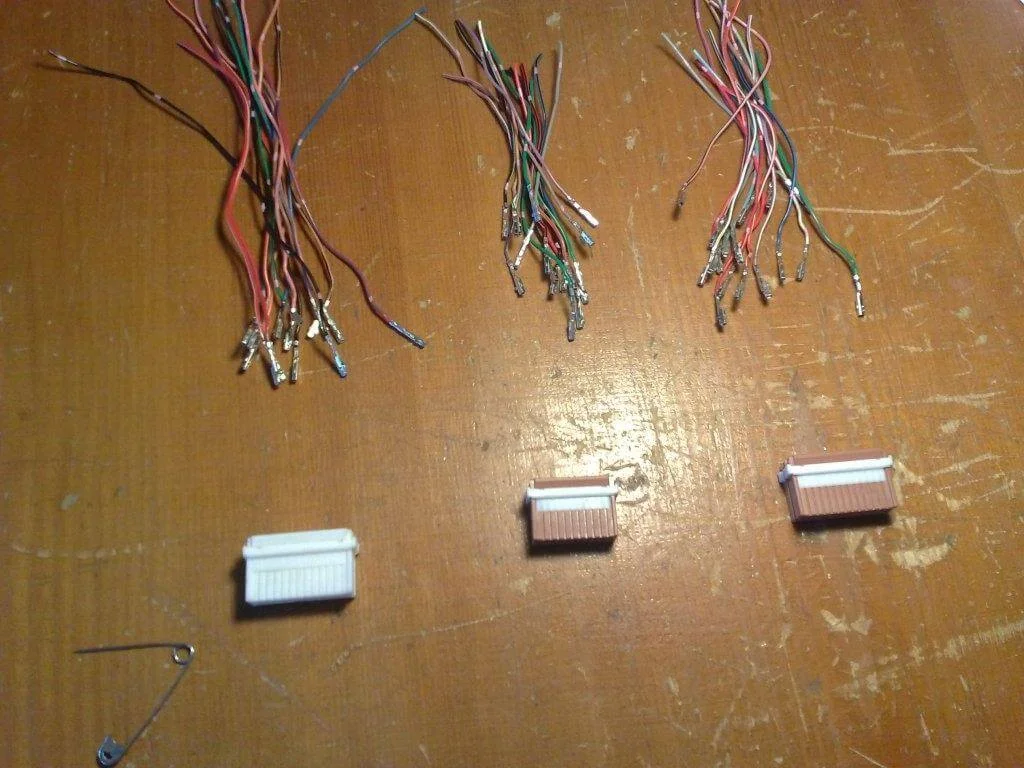

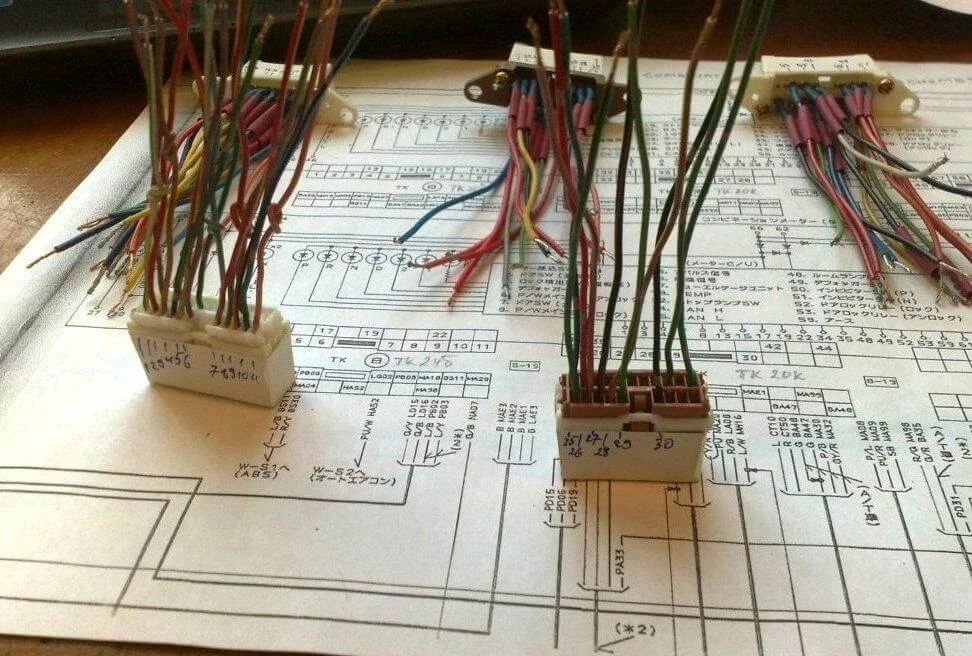

Разбираем фишки и вытаскиваем провода (эти фишки от Nissan BASSARA, поэтому раскладка не совпадает).

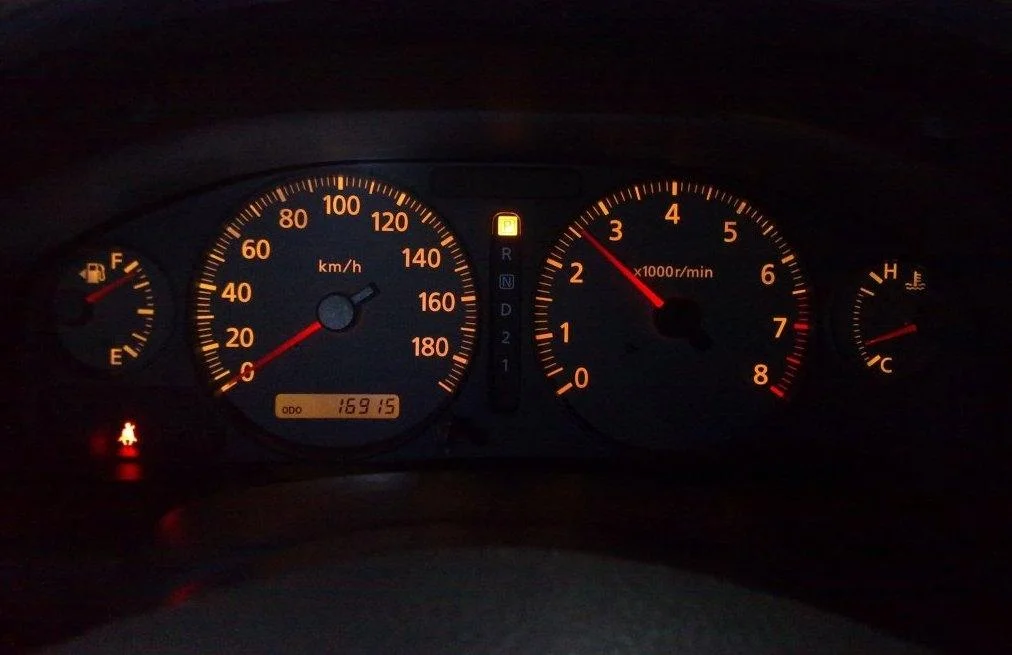

Проверяем работу новой панели.

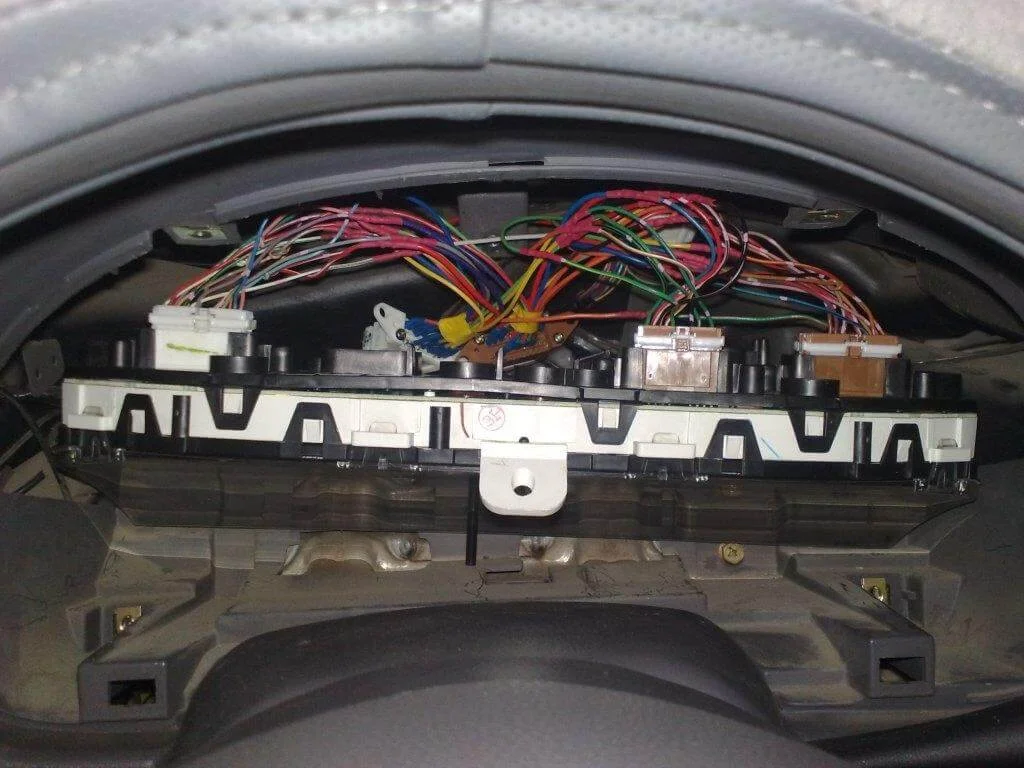

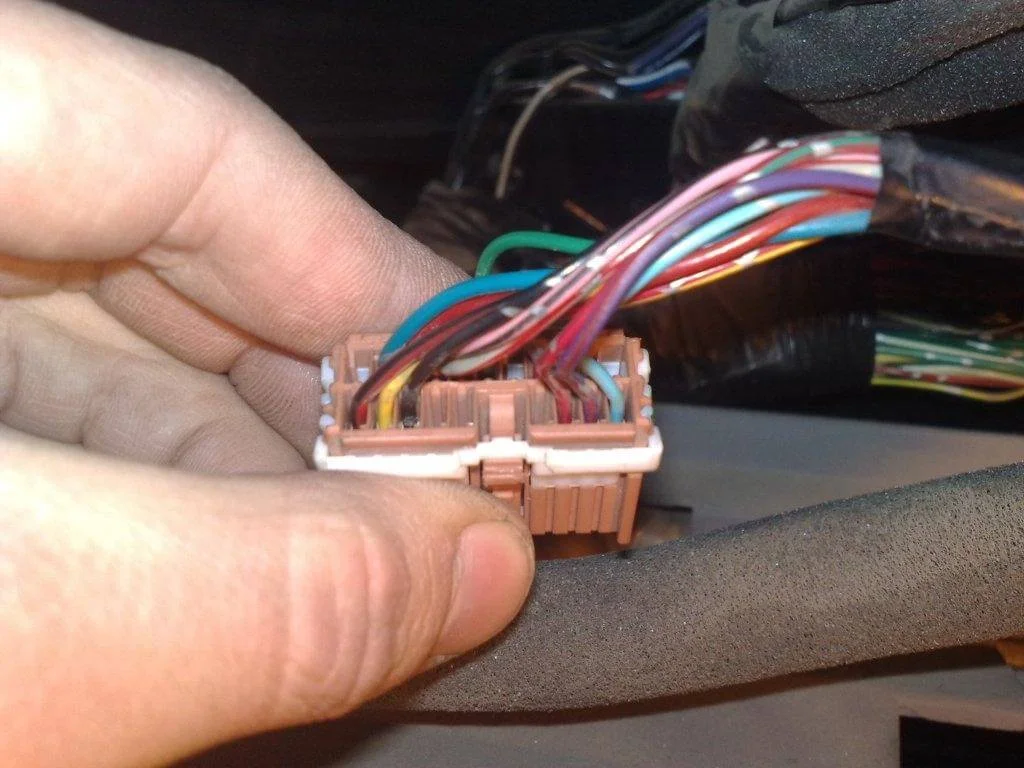

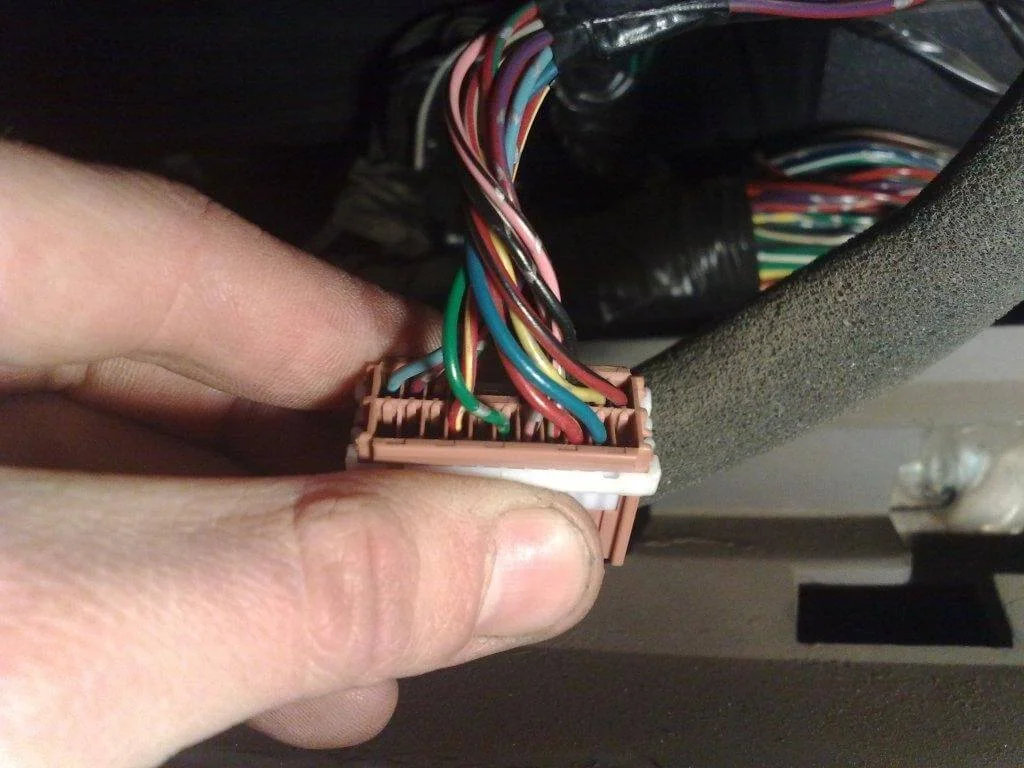

Соединяем этим переходником в машине новую панель.

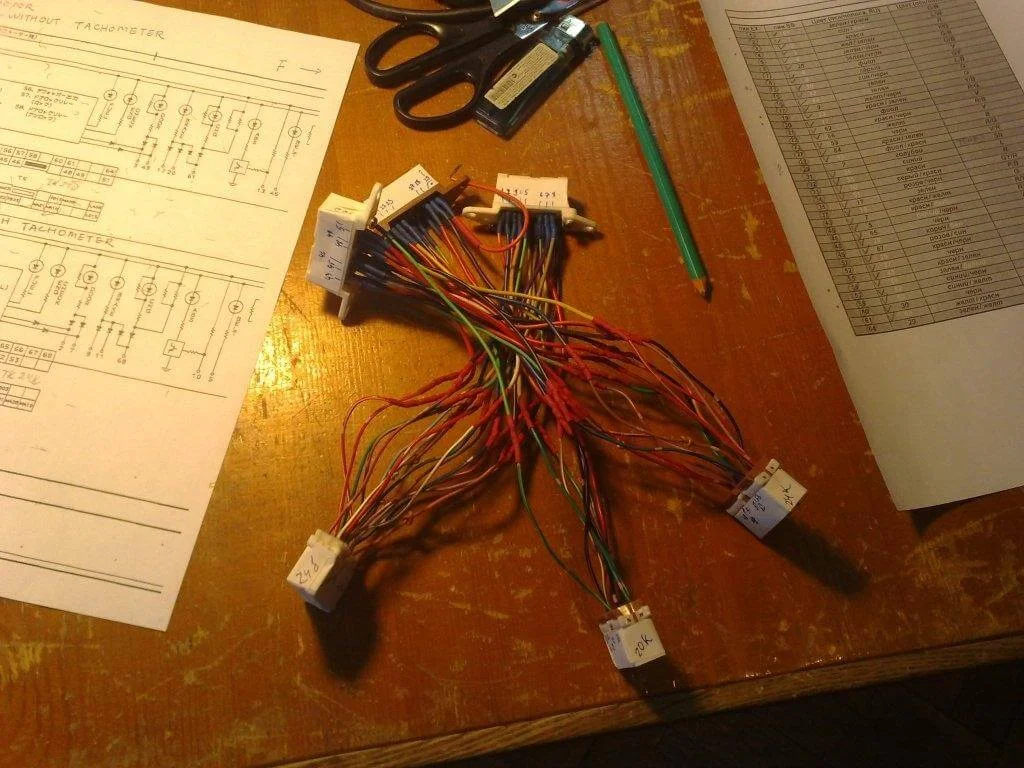

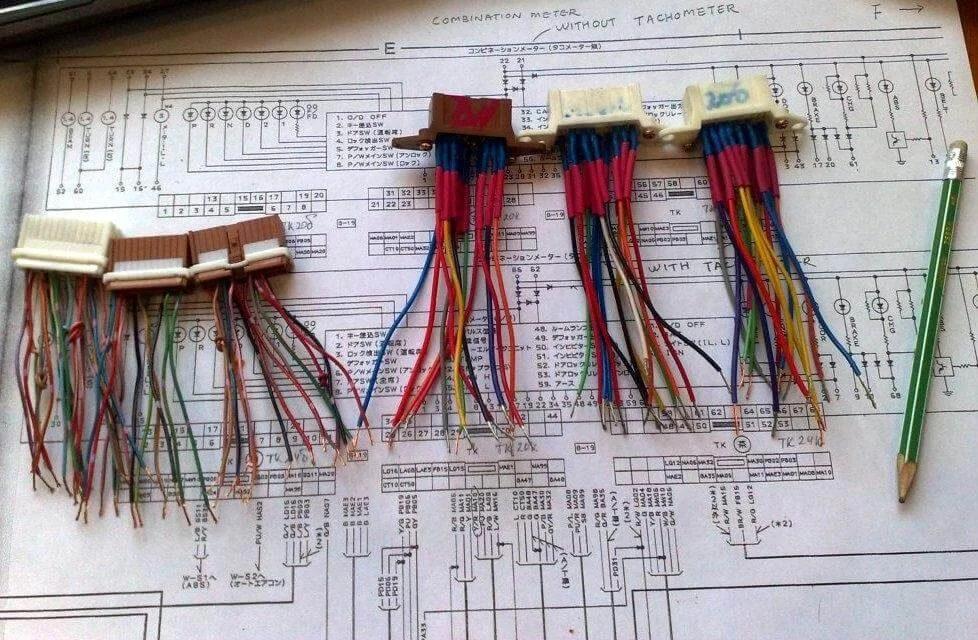

Припайка проводов и изготовление переходника.

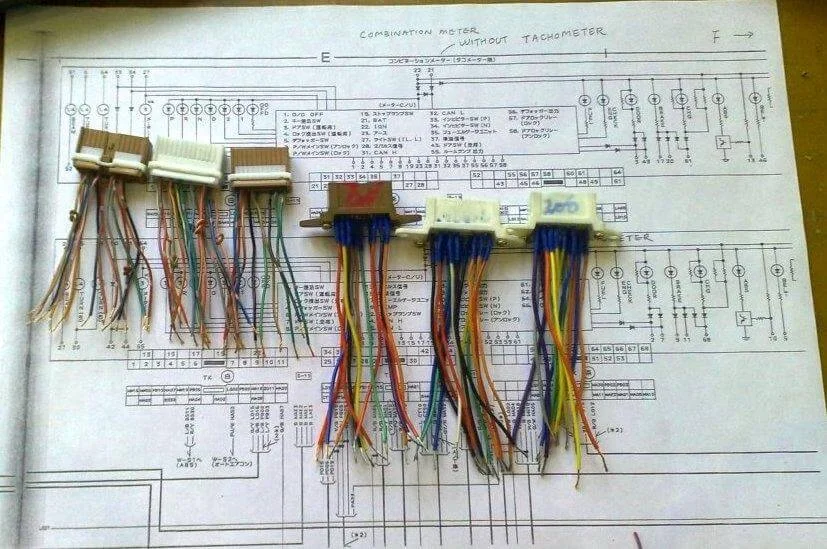

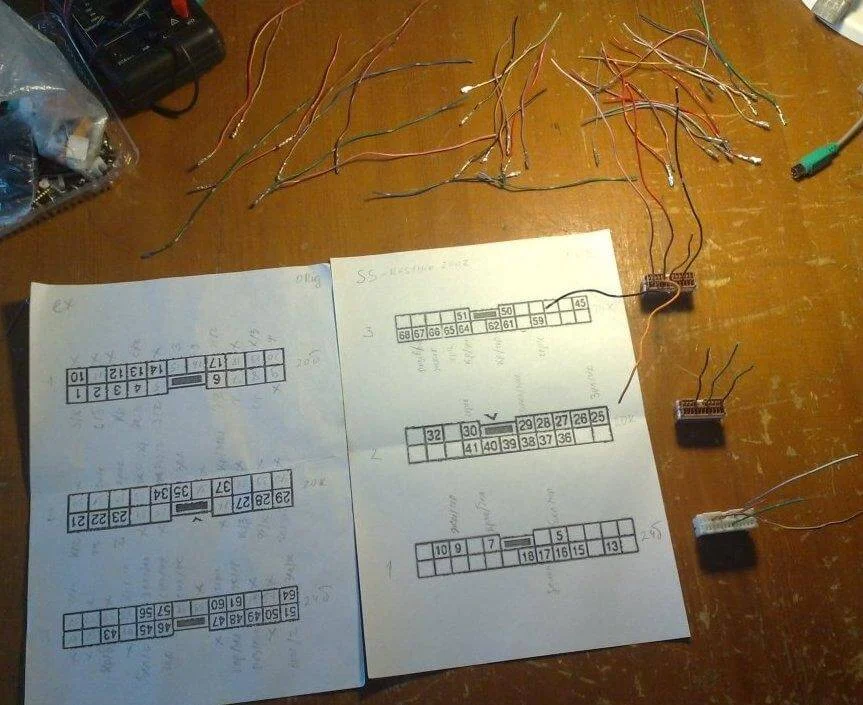

Сборка фишек по схеме от Супер салона.
Разъем 1

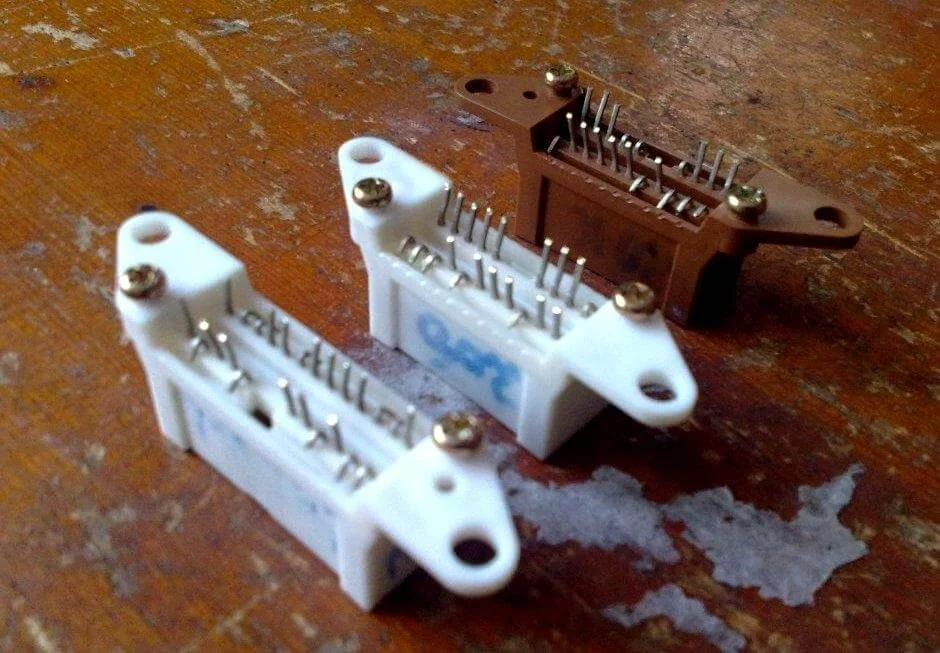

Обрезаем лишние ноги и подготавливаем к пайке.

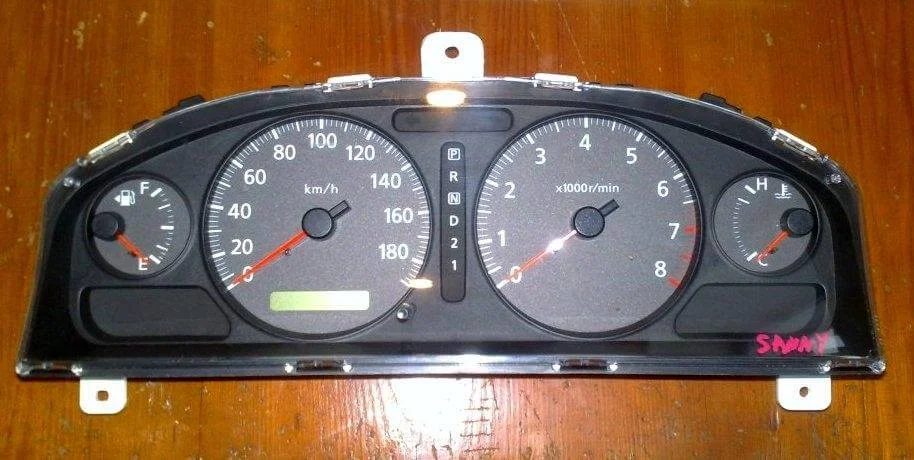

Купил панель от Супер салона.
Купил панель без тахометра на распайку (отпаял разъемы, хотел просто переходник сделать, чем резать родную проводку).

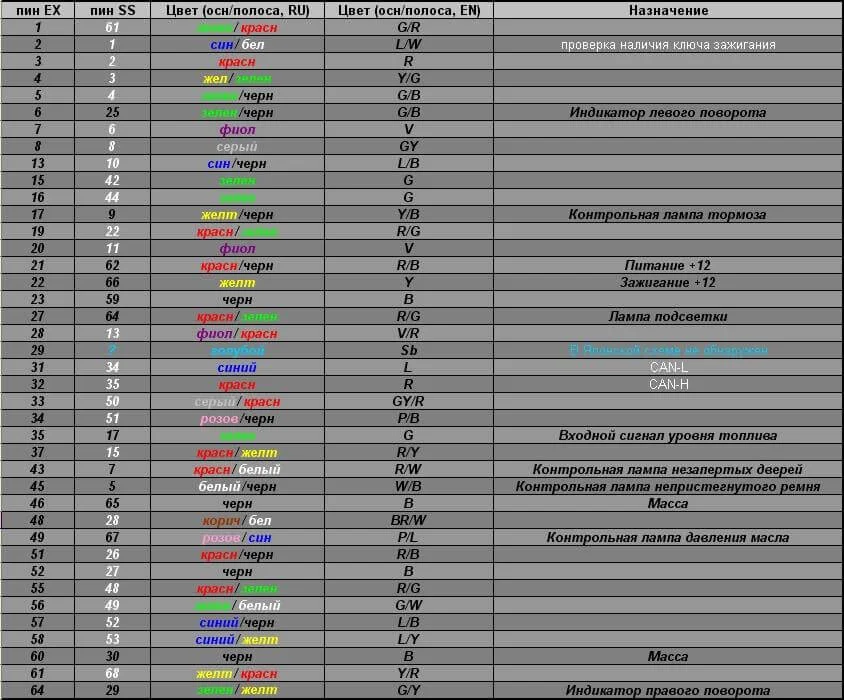

Составил таблицу соответствия пинов обоих панелей. CAN-шина!!! Именно по этим 2-м проводам панель получает информацию о температуре, оборотах двигателя, положении селектора АКПП, сигнал «CHECK» и т.д.

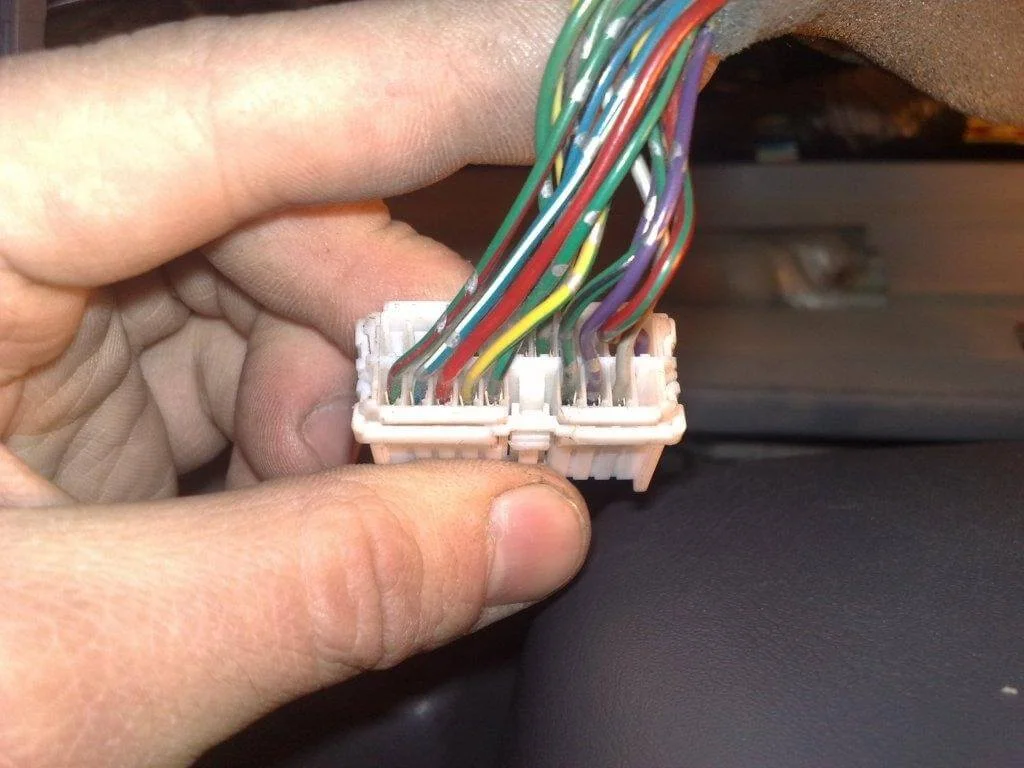

Разъем 3
Разъем 3

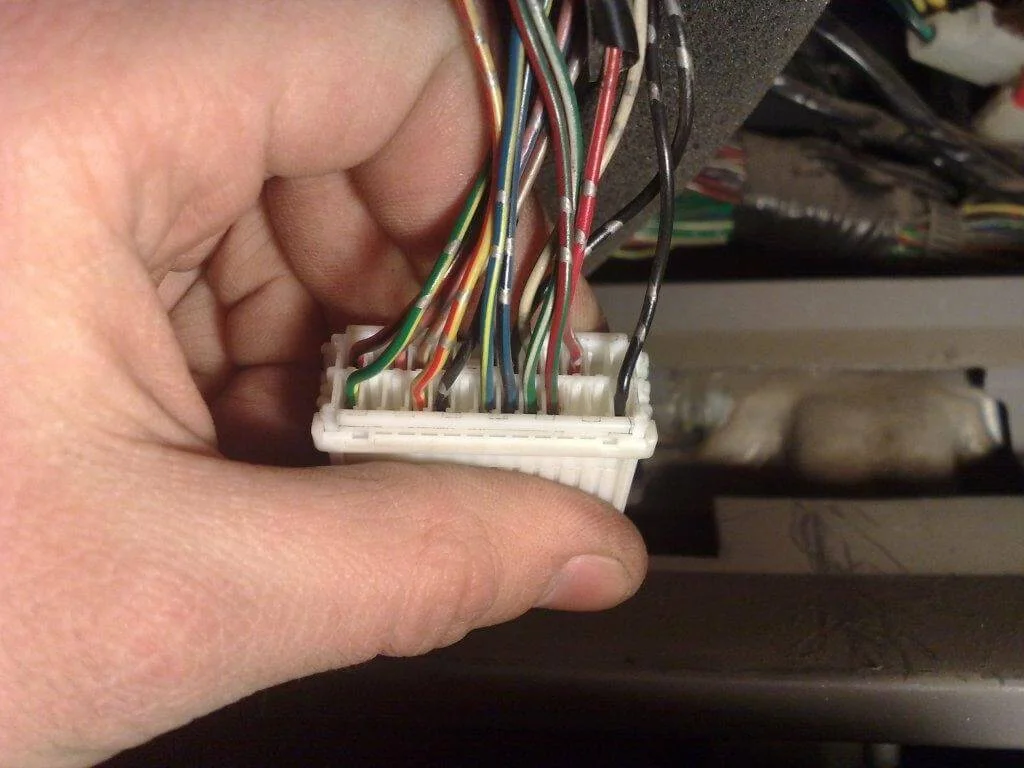

Разъем 2
Разъем 2

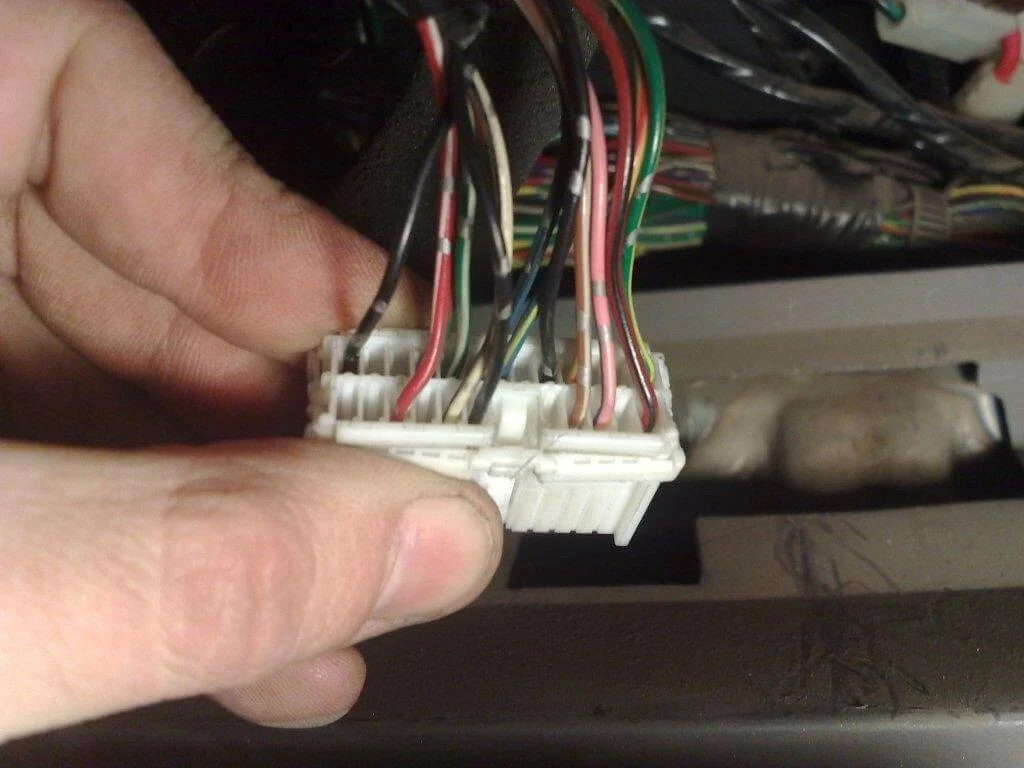

Разъем 1
