Снятие передней панели и замена печки Ауди 80 б4
В данном фотоотчёте подробно показана процедура разборки (снятия) центральной панели(торпеды), а также снятие печки своими руками на автомобиле Audi 80 (B4). Данная работа достаточно кропотливая и если вас бросает в ужас от вида кучи проводов в которых легко запутаться, то не рекомендуем проводить разборку панели без специалиста. Эта инструкция будет актуальна для владельцев Ауди Б3 и Б4, так как конструктив у них практически идентичен.
Какой радиатор отопителя для Ауди Б4 выбрать?
Оригинальный алюминиевый радиатор с артикулом VAG 8D1 819 030 B будет стоить около 10800 руб. Также будут считаться оригинальными радиаторы производства Valeo и Behr (Hella), потому как концерн VAG устанавливает их продукцию на свои автомобили под своим артикулом. Например мы выбрали для установки радиатор BEHR 8FH351311421 — 8600 руб.
Если же при покупке выбрать аналоги, то их стоимость будет значительно ниже. Так например AVA AI 6097 — 1483 руб., а Nissens 70224 — 1684 руб. Стоит учесть, что выбрав не очень качественный аналог китайского производства, качество отвода тепла будет намного ниже. Для подбора аналогов можно использовать размеры радиатора: 235 X 154 X 42.
Стоит заметить, конструкторы посчитали систему отопителя настолько удачной, что она нашла применение не только на Ауди Б3 и Б4, но и на более новых А4 и Б5, но с другим артикулом 8D1 819 031 B.
Какие инструменты понадобятся для замены печки на Ауди 80?
Для данной работы вам потребуется:
- Торцовый ключ на 8мм;
- Пара отвёрток плоская и крестообразная;
- Головка на 22 с удлинителем и воротком;
Как заменить радиатор отопителя на Ауди 80 Б4?

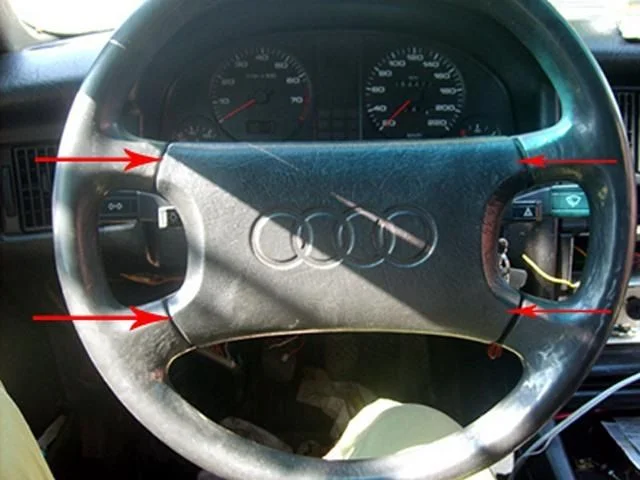

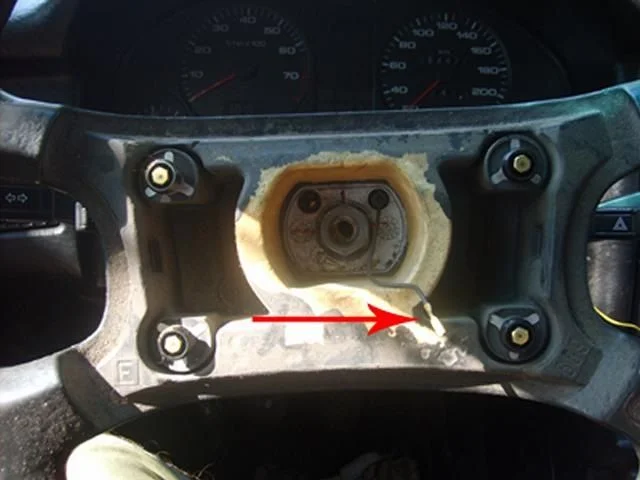

Первым делом снимаем руль. Для этого, аккуратно снимаем крышку на руле (крышку сигнала).

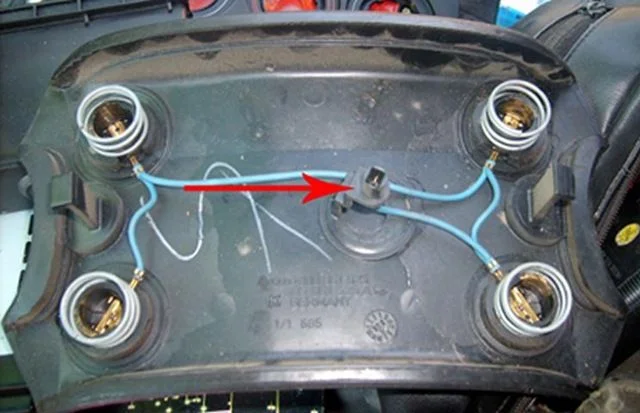

Провод сигнала — отключаем.
Снимаем руль, открутив гайку.

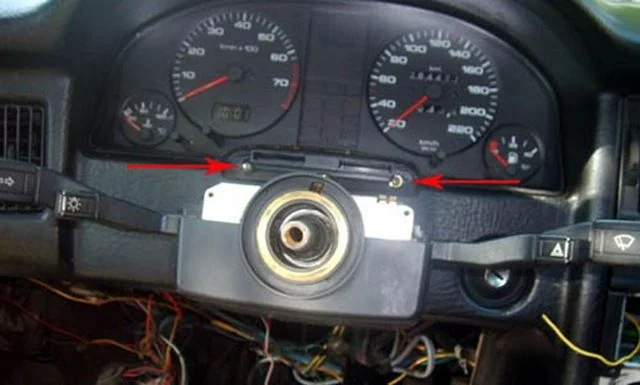

Отвинчиваем 2 самореза, затем снимаем крышку ту что сверху блока подрулевых переключателей.

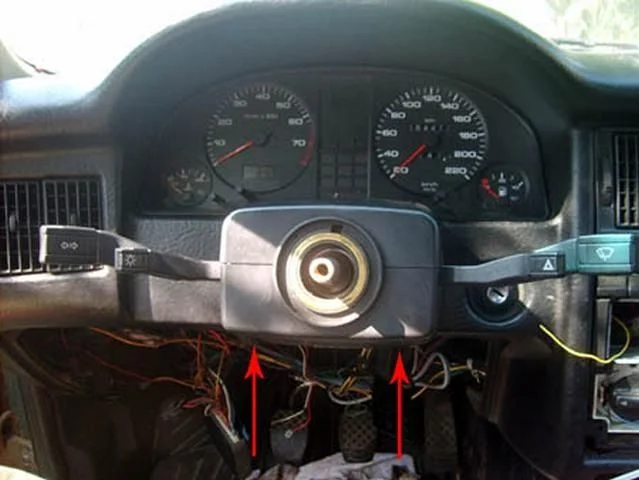

Следующая на очереди приборная панель. Также снимаем её открутив 2 болта и отсоединив 2 разъема.

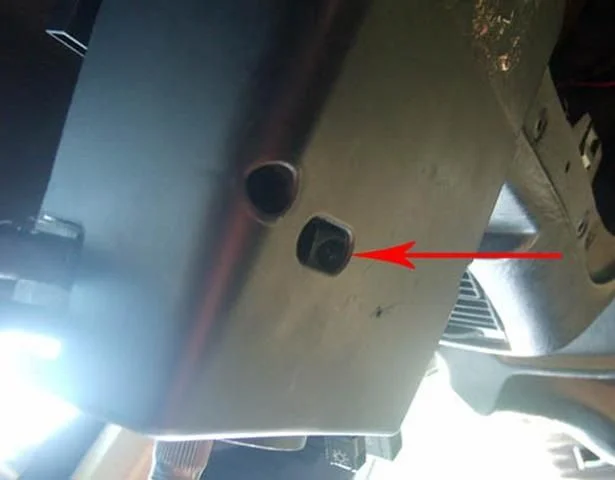

Далее нужно подотпускаем болтик (шестигранный) через дырочку в нижней крышки, затем снимаем блок подрулевых переключателей, попутно снимая два разъема.
Заглушку(резиновую) — снимаем.
Далее необходимо демонтировать центральную панель.

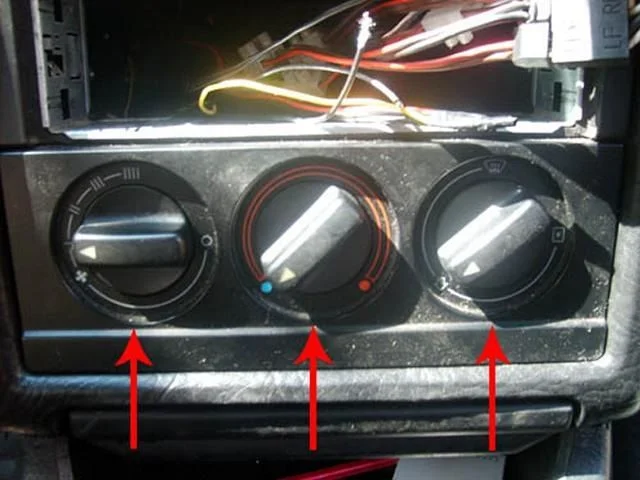

Для этого, вынимаем магнитолу, после вынимаем ручки управления печкой.
При снятии будьте осторожны, не сломайте их!!!
Что бы их снять аккуратно нужно их немного вытянуть и поддеть отверткой. Под боковыми ручками есть 2 самореза, их нужно выкрутить.

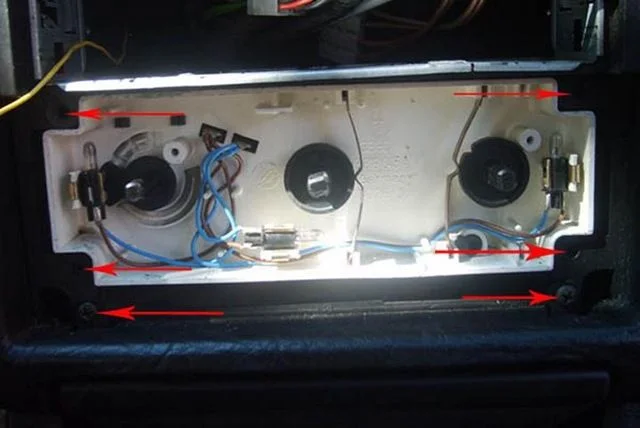

Под панелью находится шесть винтов. Откручиваем их.

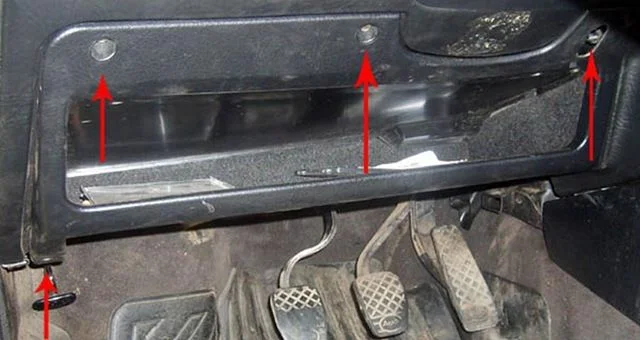

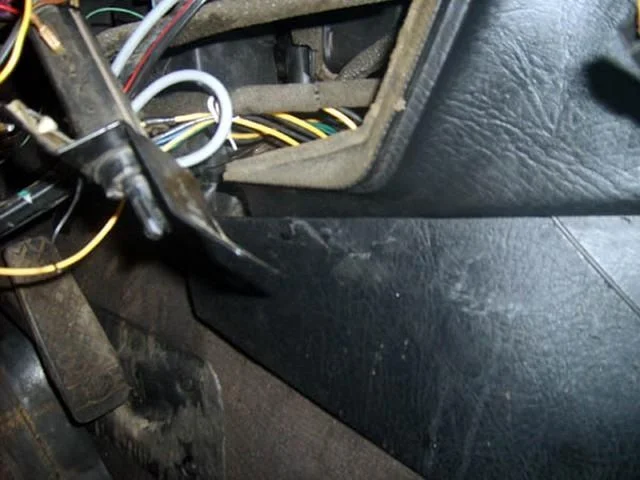

Далее нужно нам демонтировать полочку под ногами водителя, а также бардачок в ногах пассажира.

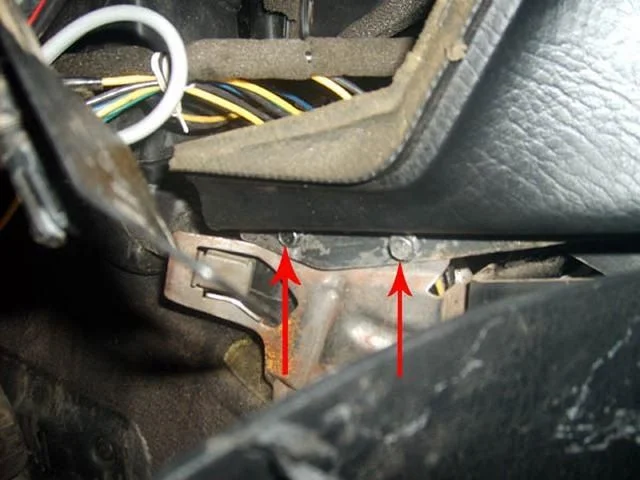

Далее под пепельницей 2 болта. Откручиваем их. Они держат центральную консоль.

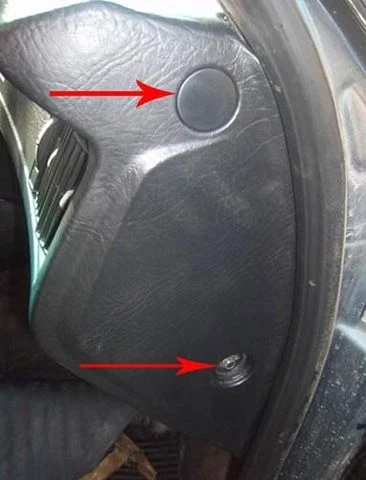

По бокам консоли снимаем заглушки.

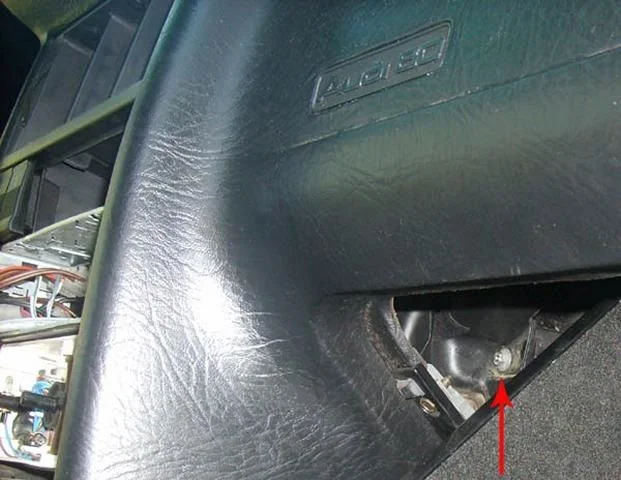

С боку консоли со стороны бардачка также выкручиваем болт.

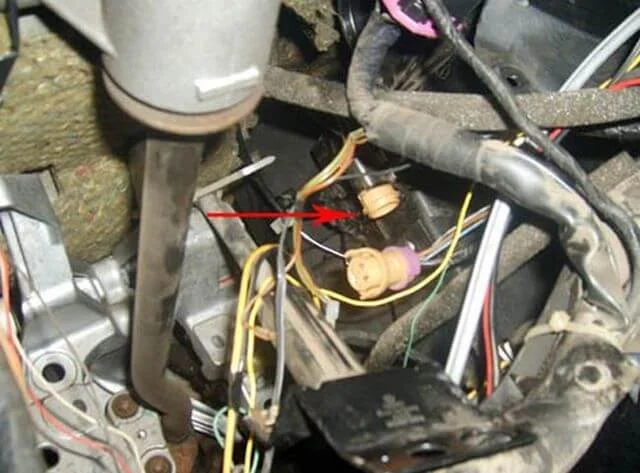

Указанный красной стрелкой разъём нужно отключить.

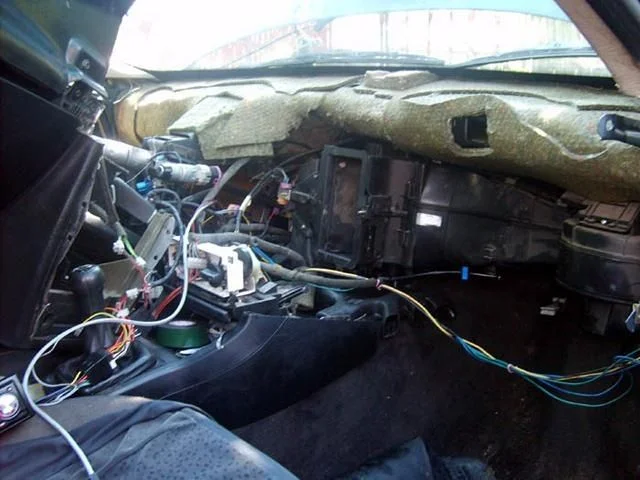

Теперь потихоньку тянем на себя центральную панель, немного приподымая её вверх. Отсоединяем все оставшиеся контакты.

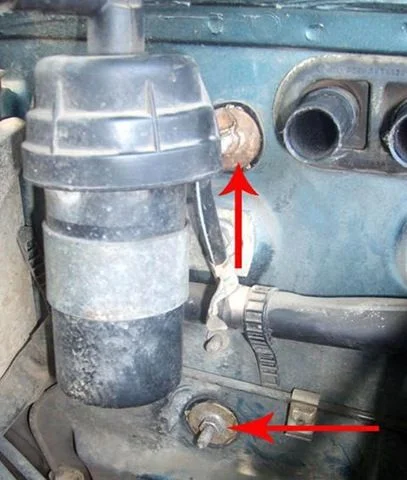

Далее в моторном отсеке снимаем патрубки с печки. Возле катушки зажигания имеется гайка — отвинчиваем её. Под ней ещё одна.
И в завершении демонтируем пассажирский дворник. Снимаем накладку, закрывающую фильтр воздухозабора печки. Снимаем фильтр и сам лоток фильтра. Далее откручиваем две шпильки, крепящие печку к кузову. Из салона аккуратно тянуть печку на себя, покачивая из стороны в сторону. Вытаскиваем радиатор печки.

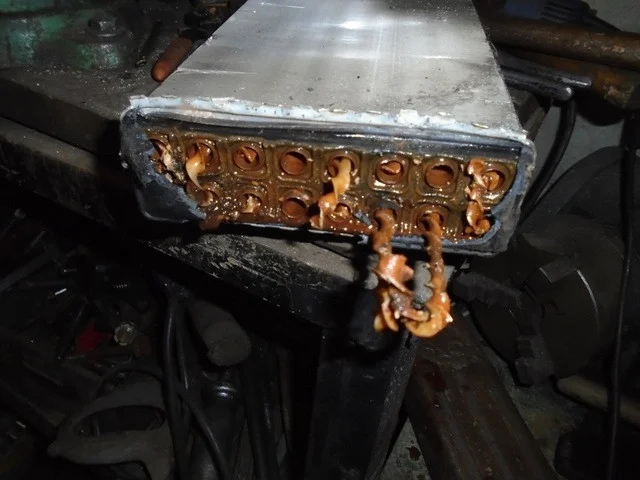

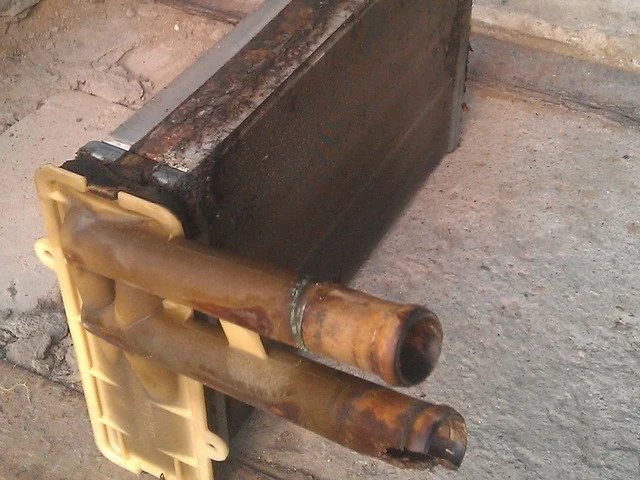

Старый радиатор — в плачевном состоянии.
Разобрав старый радиатор, становится понятно что вычистить его невозможно, поэтому не рекомендуется покупать радиатор, бывший в употреблении, неизвестно какую ОЖ туда заливали и как часто ее меняли.

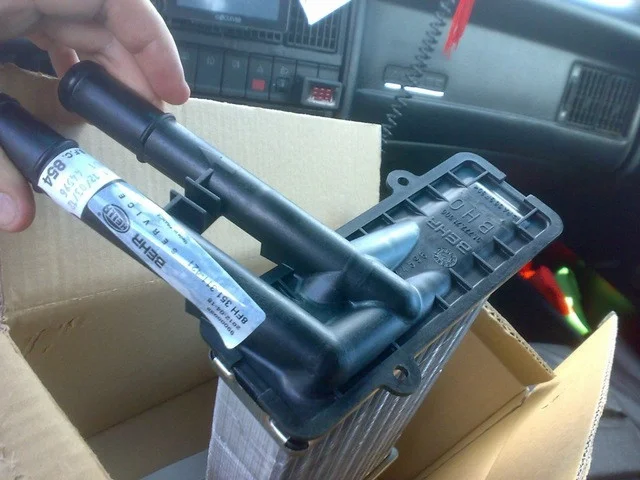

Новый радиатор Behr, устанавливаем на место и собираем все в обратном порядке.
