Ремонт подсветки TRIP компа Mercedes ML W163
В данном фото отчёте описан процесс ремонта (пайки) подсветки TRIP компа своими руками на автомобиле Mercedes-Bеnz ML в кузове W163. Процедура ремонта не сложная, но требует начального навыка пайки. В данном фото отчёте процесс разборки и снятия TRIP компа описан не был, так как там нет ничего сложного. Единственная загвоздка которая может у Вас возникнуть — это когда будете скидывать защелки, толкните люстру в сторону лобового стекла, потом вниз и на себя.
Для данного процесса вам потребуется:
- Отвертки -/+;
- Звездочки (для отключения самого TRIPа от люстры);
- Светодиодная лента (цвет любой);
- Паяльник со всем сопутствующим к нему;
- Прямые руки и голова на плечах;
Источник: big-benz.ru

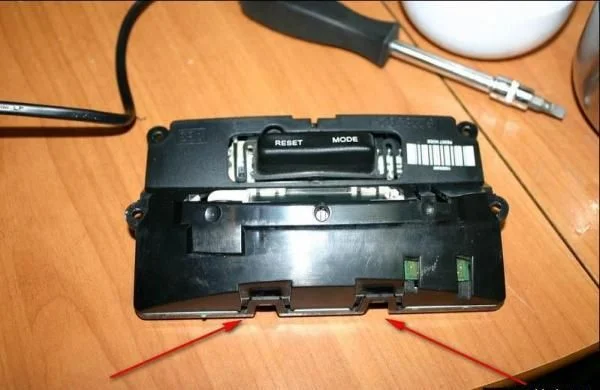

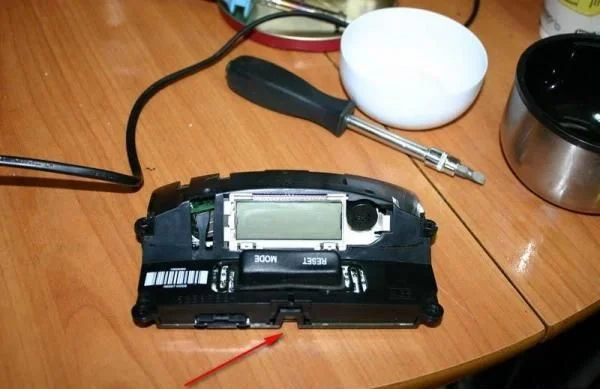

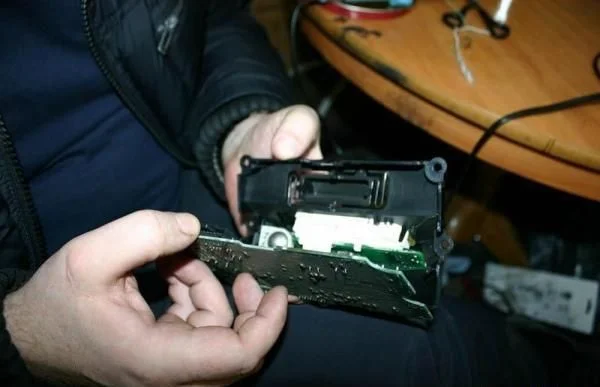

Изображен снятый Trip компьютер. Отгибаем защелки и тащим пластик на себя.

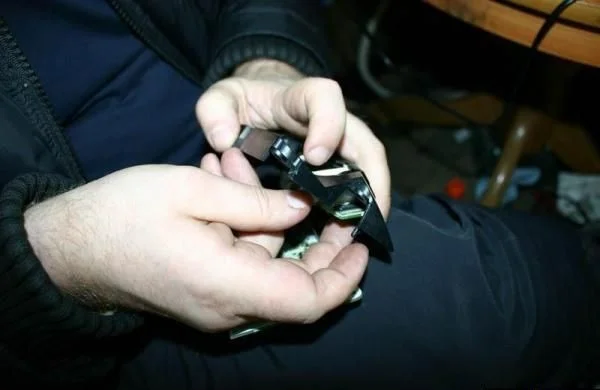

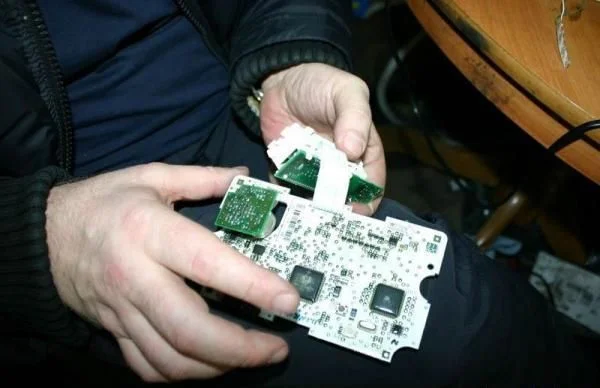

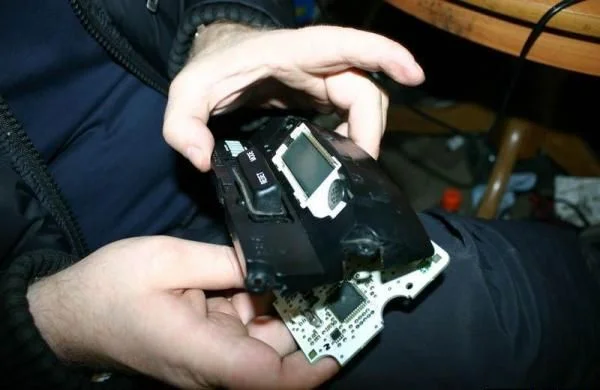

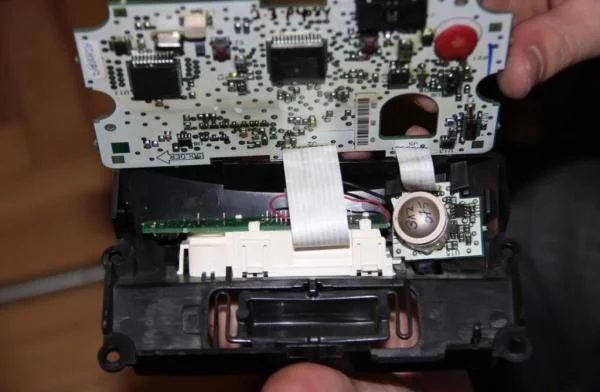

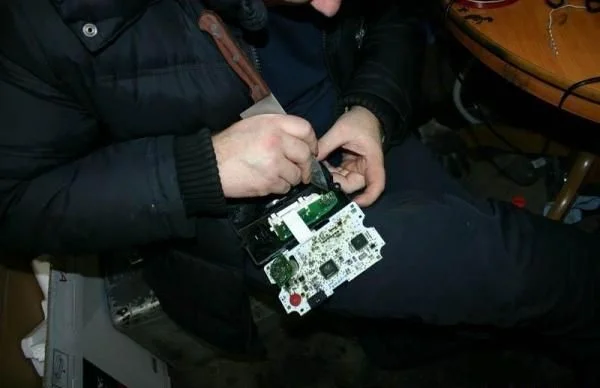

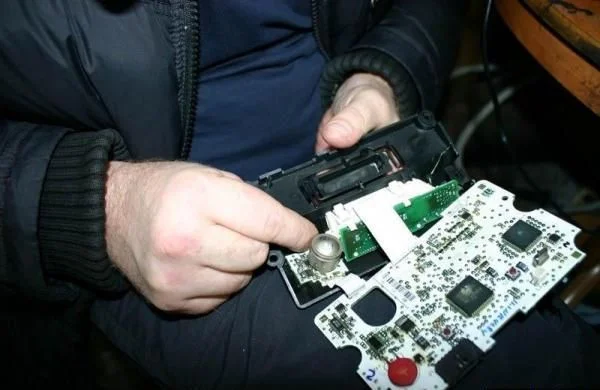

Производим разборку

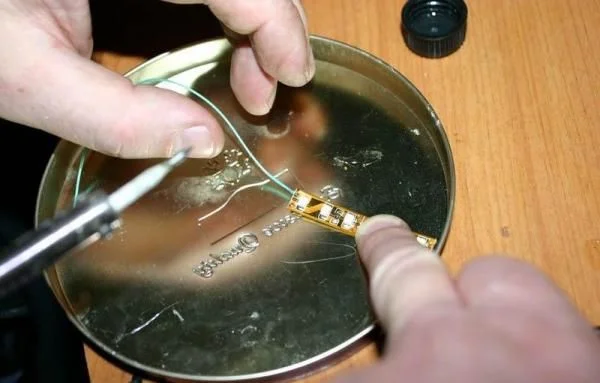

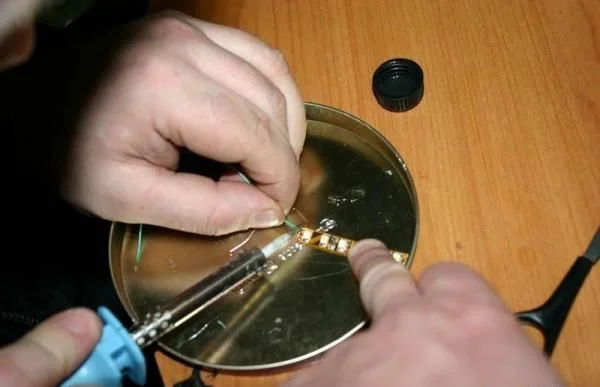

Берем диодную ленту и приступаем к пайке.

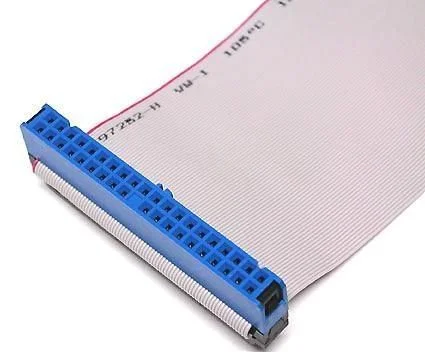

Далее берем тонкие проводки и припаиваем к + и — ленты. Мы использовали провода из под компьютерного шлейфа.

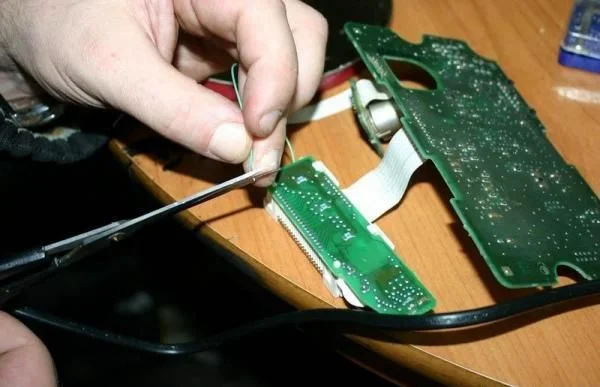

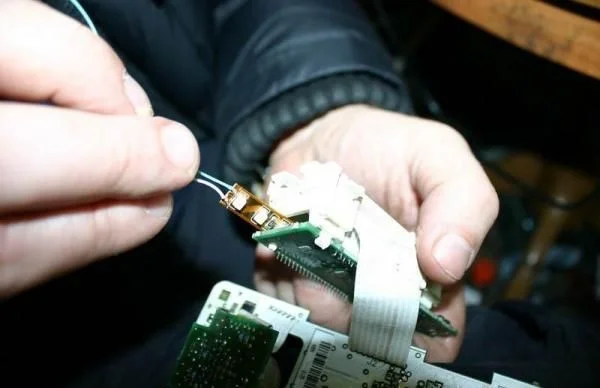

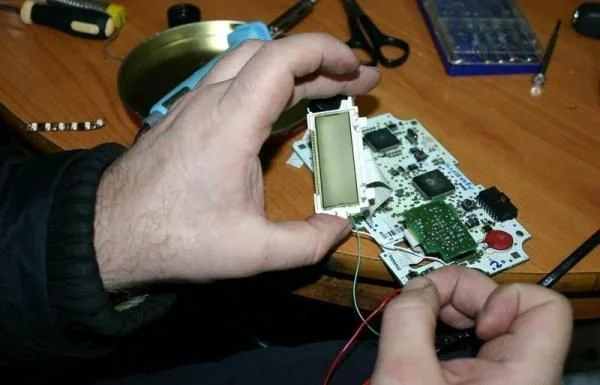

Подкладываем ленту под стекло.
- и -

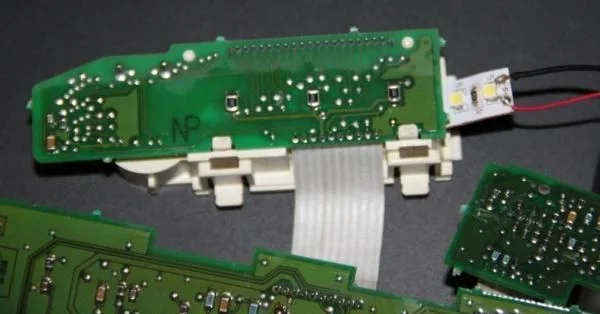

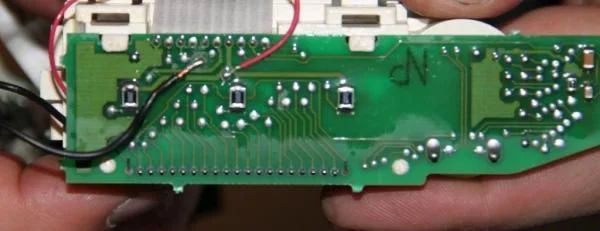

- и — вместе с проводами.

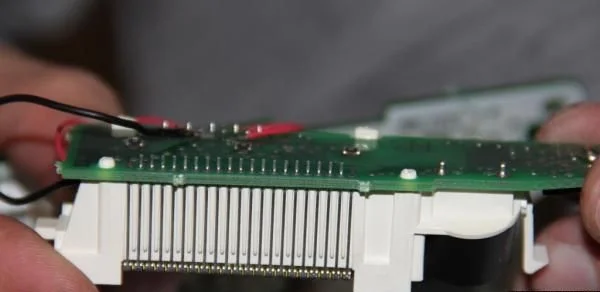

Вид с боку.

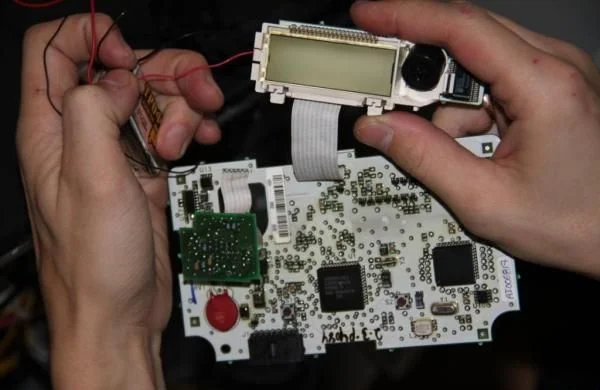

Тестируем.
Собираем всё до кучи.

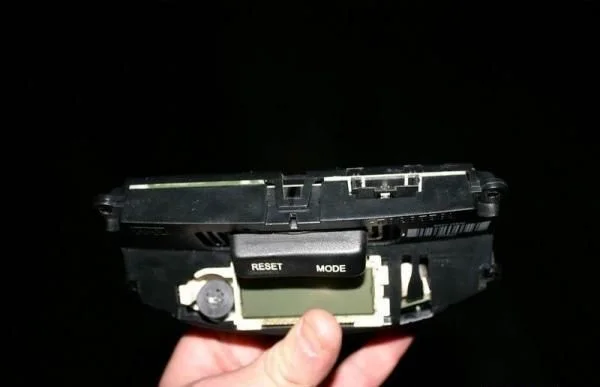

Выходит рабочий блок.

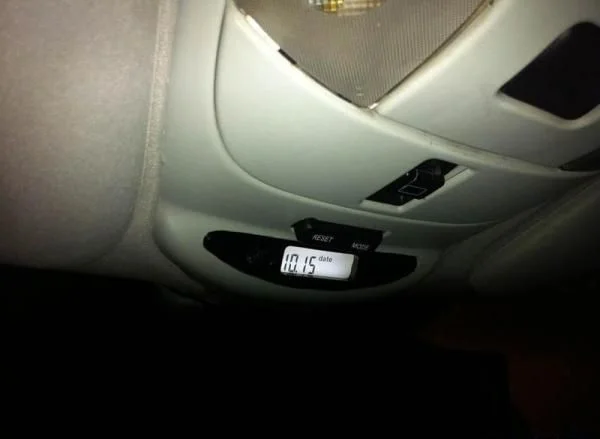

Готовый вариант.
Сборку производим в обратной последовательности.
