Замена ламп подсветки центральной консоли на Toyota Corolla E110

27 марта 2015

•

13K

В данном фото отчёте производится замена ламп подсветки центральной консоли на Toyota Corolla E110 своими руками. Работа не сложная, потребуется плоская, крестообразная отвертки и светодиодные лампочки.

Ход работы следующий:

Снимаем три ручки управления обогревом и вентиляцией;
Снимаем ручку рычага забора воздуха;
Далее при помощи крестообразной отвертки отвинчиваем 2 винта, что расположены под левой и правой ручками.
Далее подковыриваем панель при помощи отверткой в верху и не сильно тянем к низу и к себе, убираем её.
Производим замену необходимых лампочек.
Сборку центральной консоли производим в обратной последовательности её разборки.

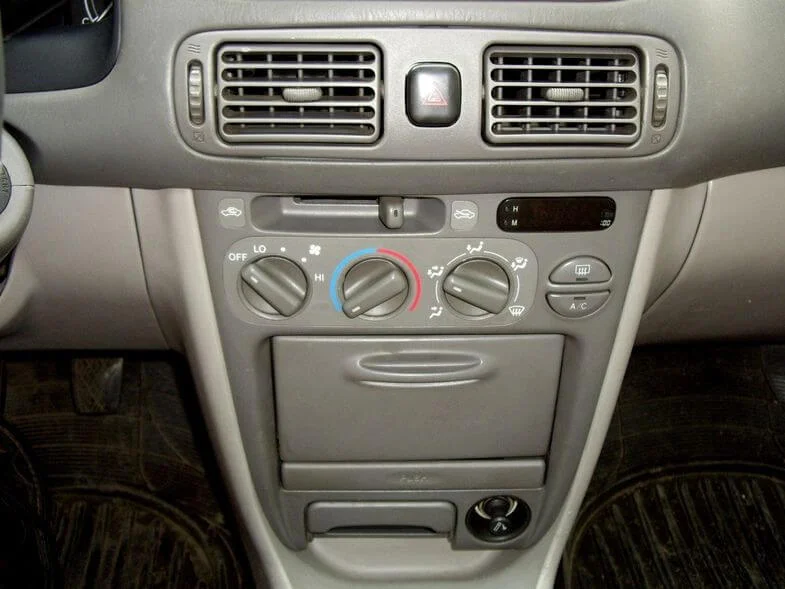

Вид на центральную консоль.

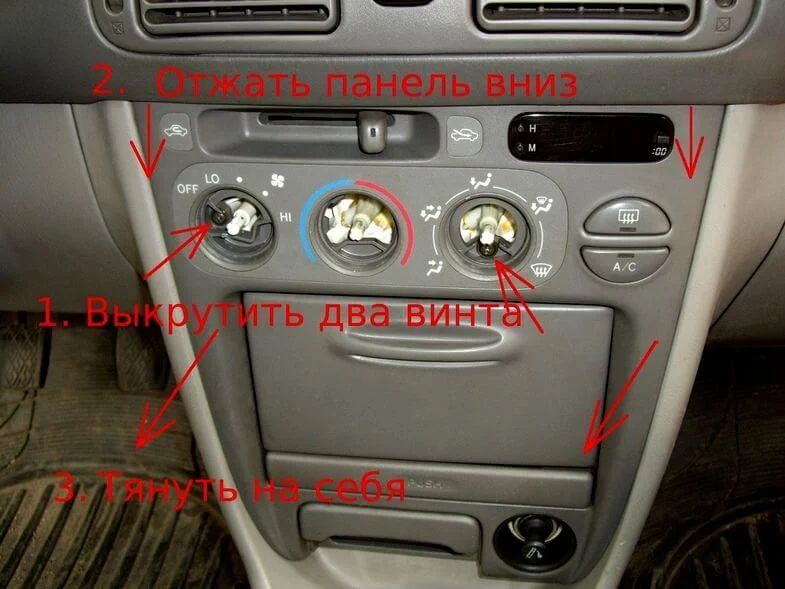

Сперва убираем три ручки что по центру, просто тянем в свою сторону.Далее убираем ручку рычага забора воздуха. Под ручками есть 2 винтика, их надо открутить.

После саме интересное. Поддеваем панель при помощи плоской отвертки сверху и слегка потянув вниз и на себя демонтируем её. В то же время со снятием панели отключаем лампу, что служит для подсветки пепельницы. Их два: разъемы идущие на прикуриватель и разъём с блока часов и кнопок управления кондиционером.

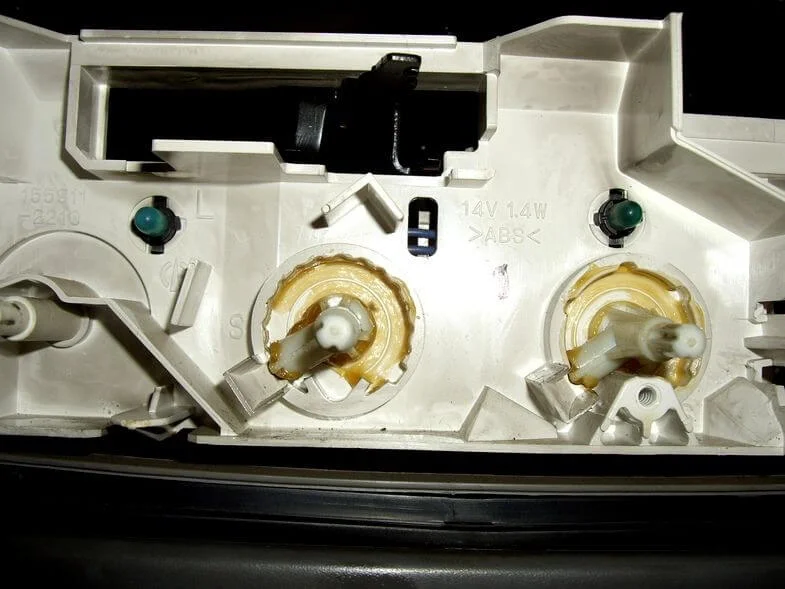

Все ручки управления, что расположены на консоли, подсвечиваются 2-мя лампочками, обутыми в зеленые резиновые светофильтры.

Лампочки без цокольные, продаются в любом магазине авто запчастей, и именуются «Лампы для подсветки приборной панели номиналом 12В на 1,2 — 1,4 ватта».

Достаём лампочку, перекидываем зеленый колпачок на новую лампочку, и устанавливаем её в исходное положение.

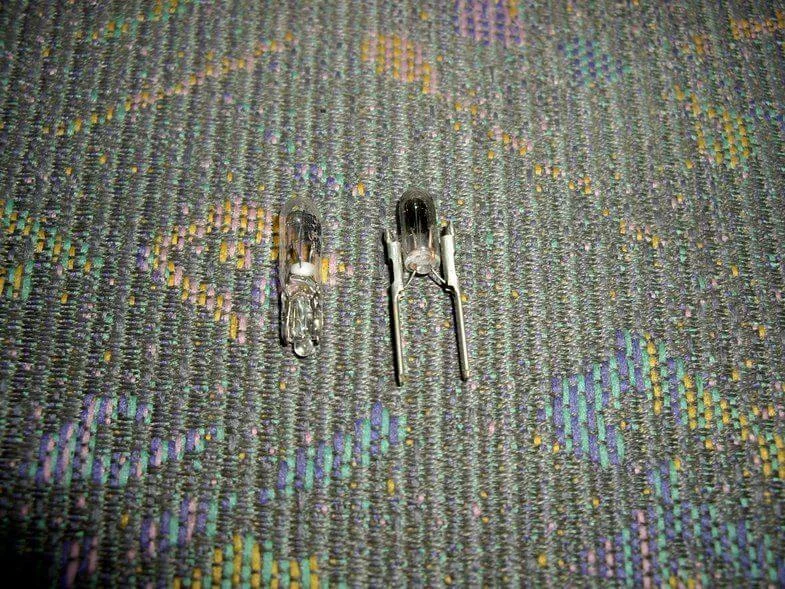

На фото рядом с лампочками аналог по габаритам светодиод.

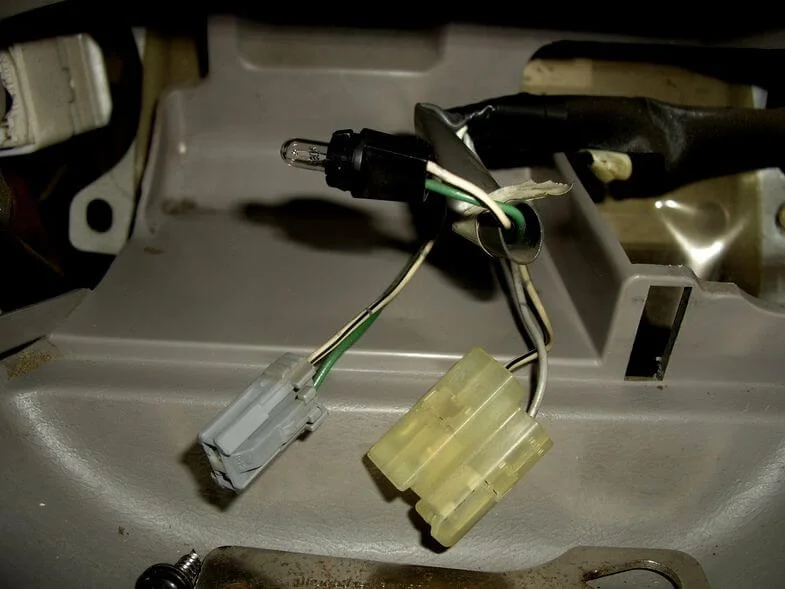

Освещение для пепельницы, делает идентичная лампа, но без светофильтра.

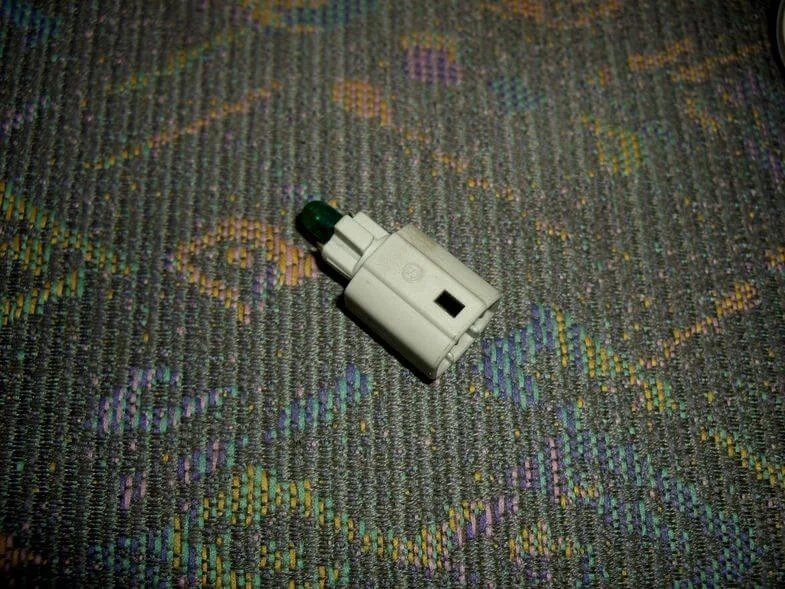

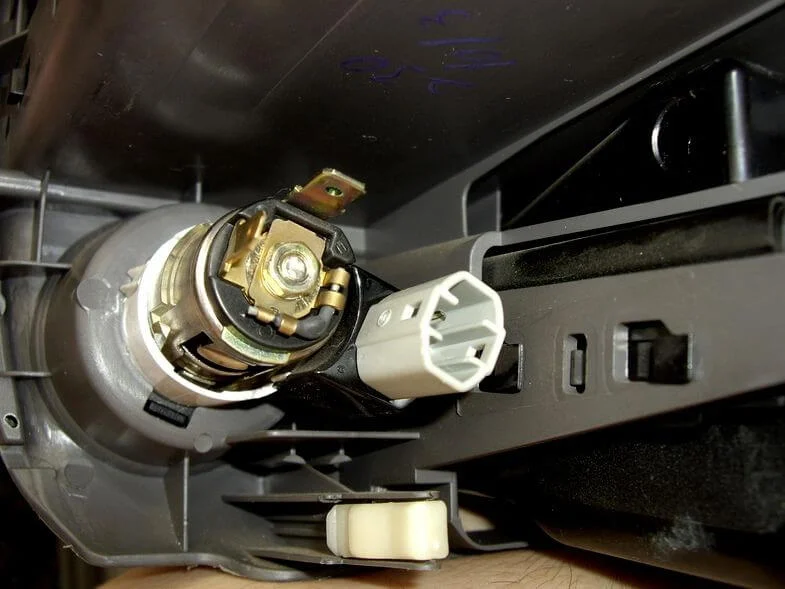

У лампы что освещает прикуриватель ножки впаяны в патрон. Для того чтобы её снять нужно провернуть патрон не по часовой стрелки, далее просто вытянуть его.
