Снятие топливной рампы Mercedes ML w163
В данном фотоотчёте подробно показано как своими руками произвести снятие топливной рампы и замена топливных форсунок на автомобиле Mercedes ML W163. Подобная процедура также может понадобится если собираетесь сделать чистку форсунок. Процедура демонтажа топливной рампы достаточно проста.
Для замены потребуется:
- Набор инструментов;
- Самая обычная плоская отвёртка;
- Медицинский зажим (кохер) с прямыми и загнутыми концами;
- Крючок из мягкого металла;
- Баллончик для промывки карбюратора и дроссельной заслонки;
- 2 хомутика;
- Два куска шланга (один от расширительного бачка ВАЗ Классика и шланг от трамблёра к карбу);
Крючком из мягкой проволоки достаём оставшееся кольцо в рампе
Вот собственно и всё.
Сборку производим в обратной последовательности.

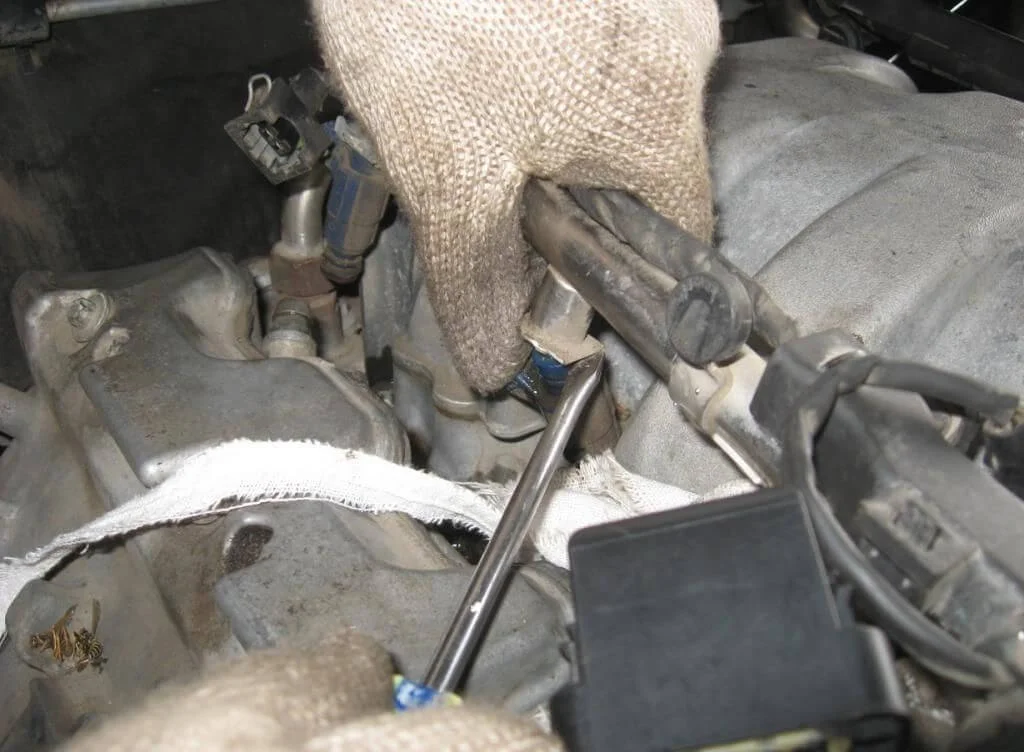

Далее при помощи отвёртки, отжимаем форсунку от трубки с одной стороны, (на форсунке есть выступ), а большим пальцем с другой стороны (за место крепления контактов) и демонтируем её.

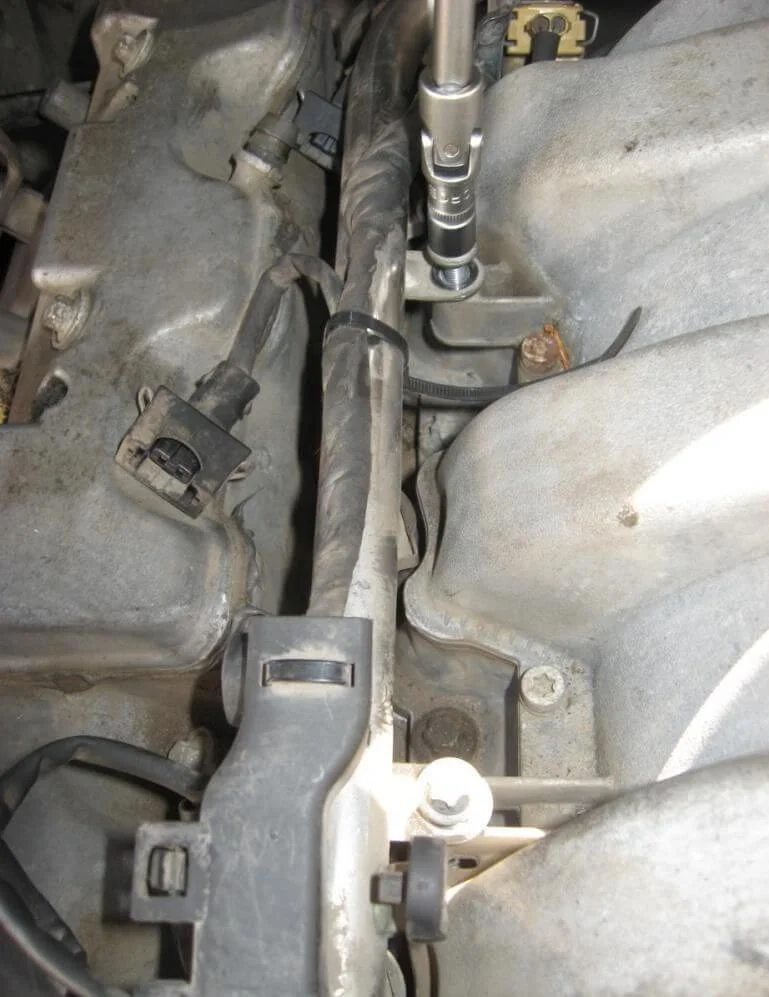

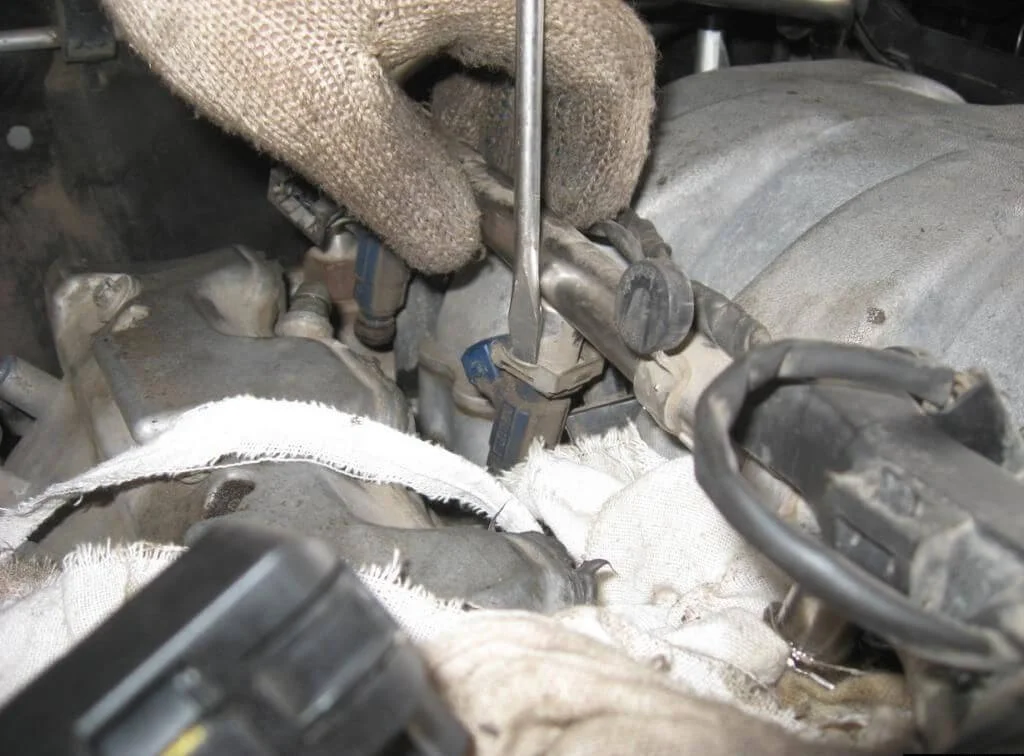

Откручиваем четыре болтика крепления рампы.Раскачивая, убираем рампу вверх. Обычной отвёрткой отжимаем стопор крепления форсунки и демонтируем его.

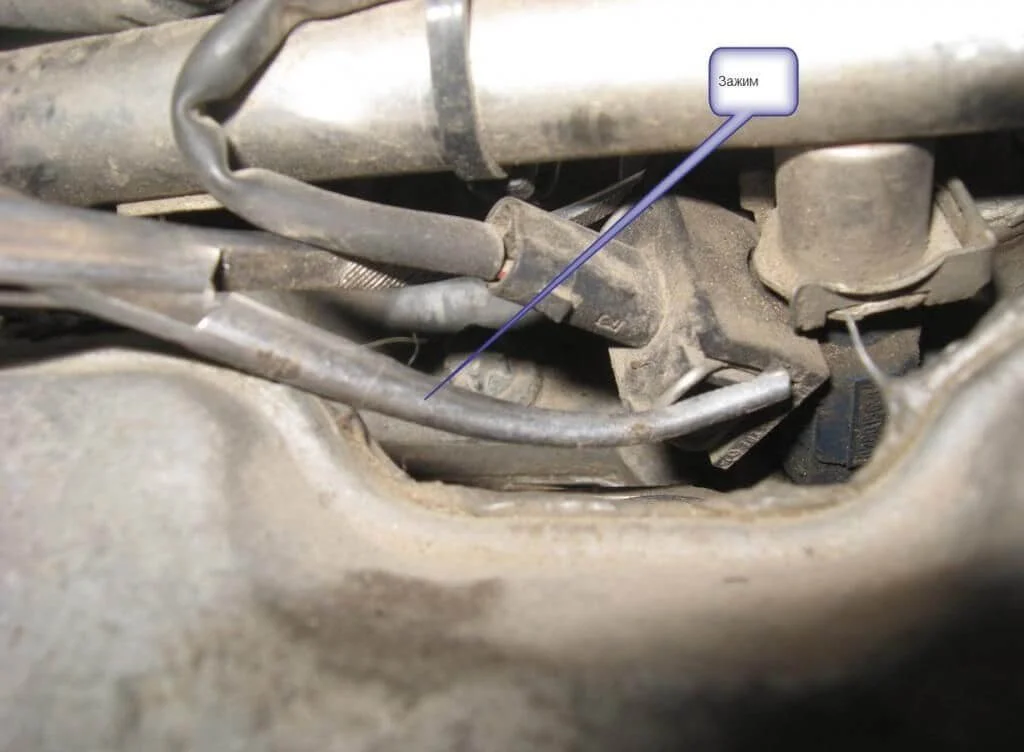

Далее легонько приподнимая кожух, зажимаем загнутым зажимом, крепления разъёма к форсунке, и демонтируем его (так же на остальных)
Необходимый инструмент.
дополнительные причандалы для проведения замены топливной рампы.
Для удобства работы была снята труба воздуховода.

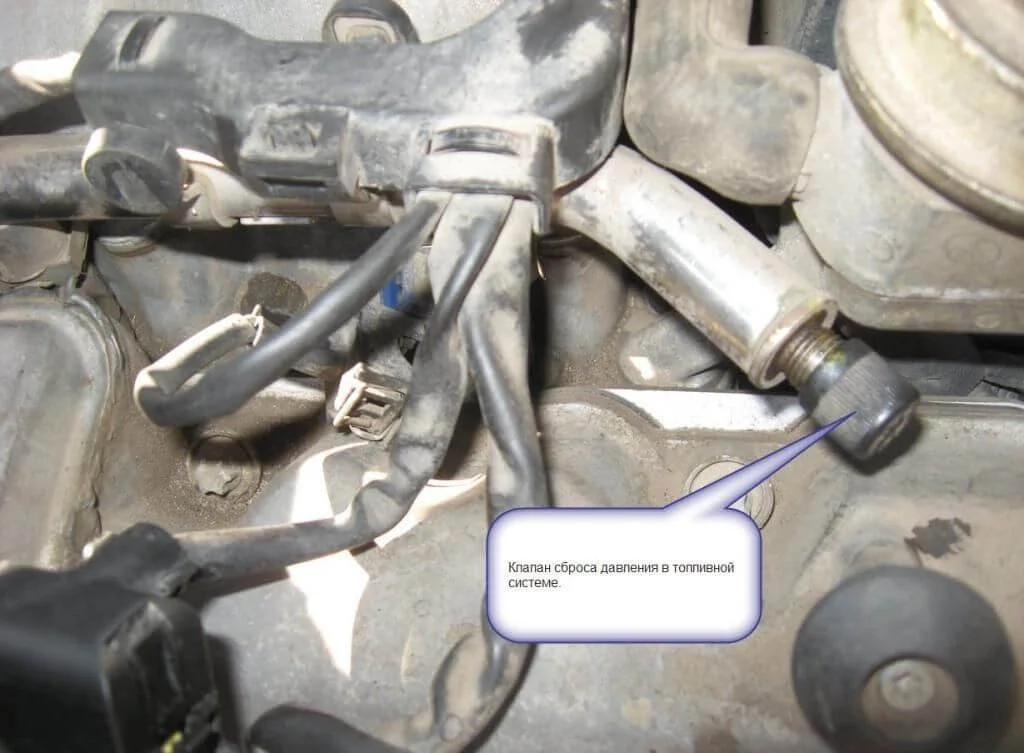

Откручиваем колпачок клапана сброса давления в топливной системе.

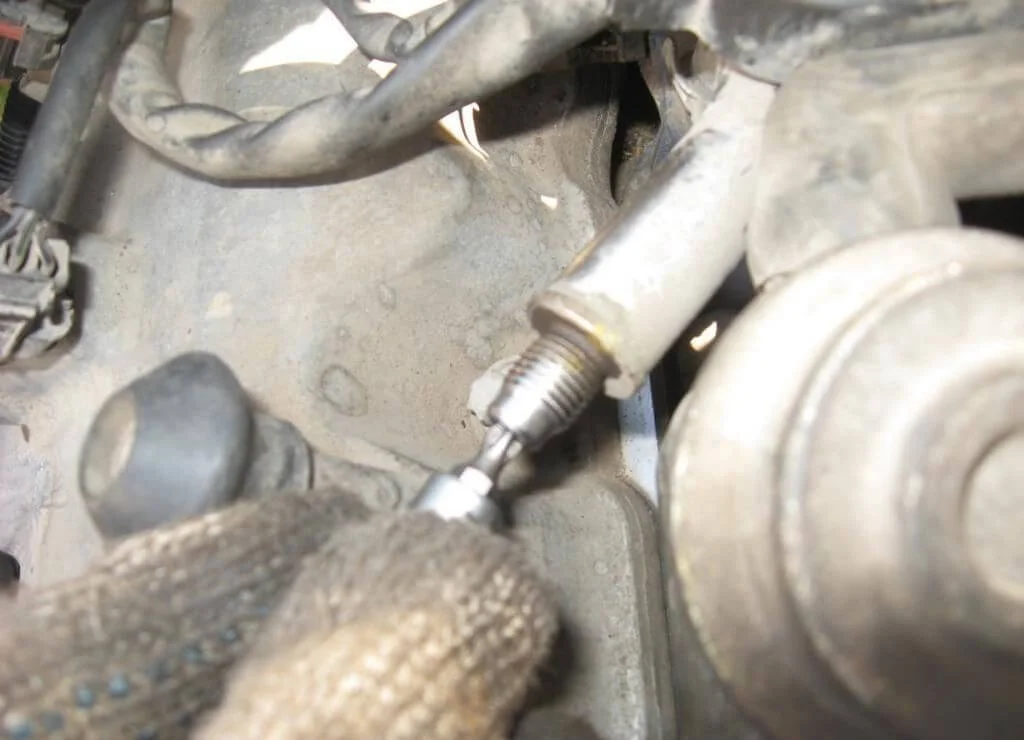

Нажимаем на клапан свистнет воздух и вытечет немного бензина.
При помощи ключа на 17 откручиваем штуцер подачи топлива, поднимаем его вверх, далее под выход из рампы подставляем тару для слива топлива.

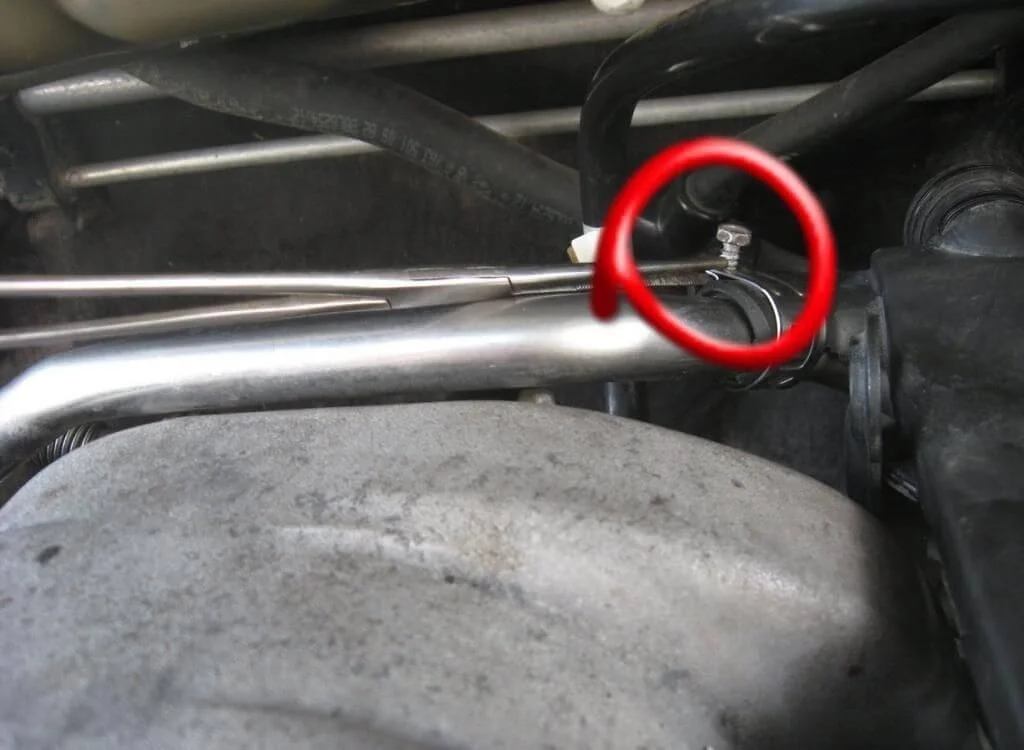

Далее при помощи люча на 8 откручиваем болт крепления хомута (перед этим стягиваем хомут зажимом) защиты жгута проводов к рампе.

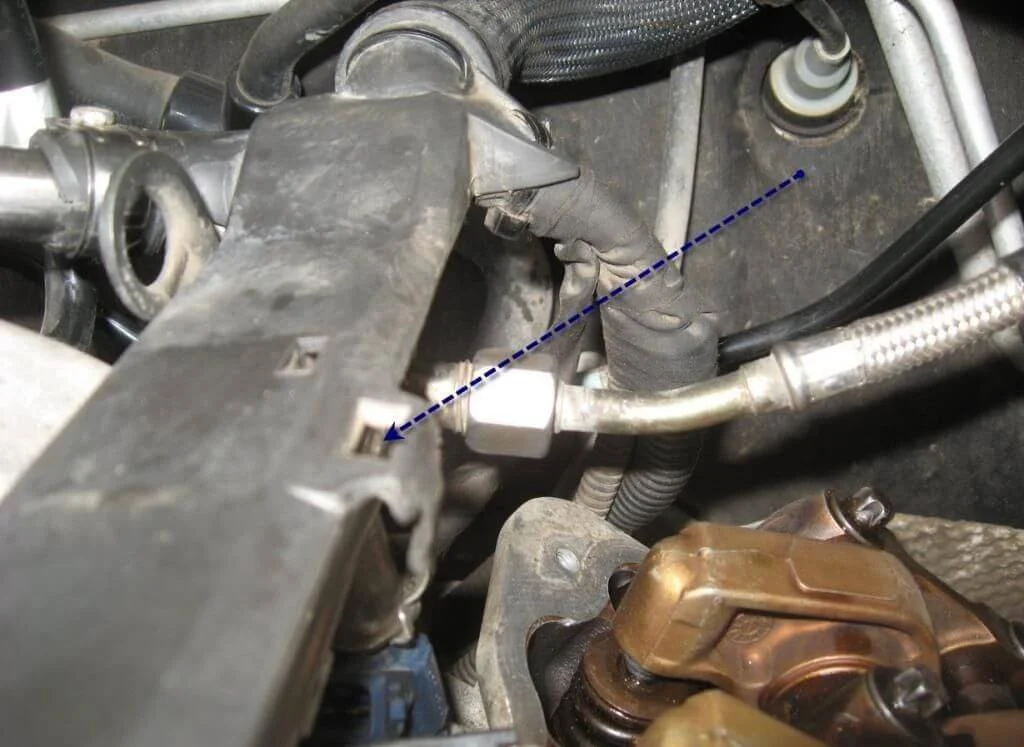

Отстёгиваем зажим крепления пластмассового кожуха проводов справа (на рис) и так же с другой стороны.
