Замена тросика ручного тормоза Рено Трафик
Покажем процесс замены центрального троса ручника на автомобиле Renault Trafic 1.9 дизель, 2003 года выпуска. Потребность в замене центрального троса возникла по причине подклинивающего ручника. И чтобы точно убедится, сначала были осмотрены и исключена проблема в боковых тросах ручника, они оказались в удовлетворительном состоянии.
Когда менять трос и его выбор
Состояние тросов можно определить по следующим визуальным признакам:
- повреждение наружной оплетки троса (порезы, трещины, вырванные фрагменты);
- повреждение пыльников троса в начале и в конце;
- набухшая оплетка троса (обычно она набухает, когда ржавеет внутри стальная разрезная трубка).
Если вы обнаружили хотя бы один из этих признаков на своих тросах, то они подлежат замене.

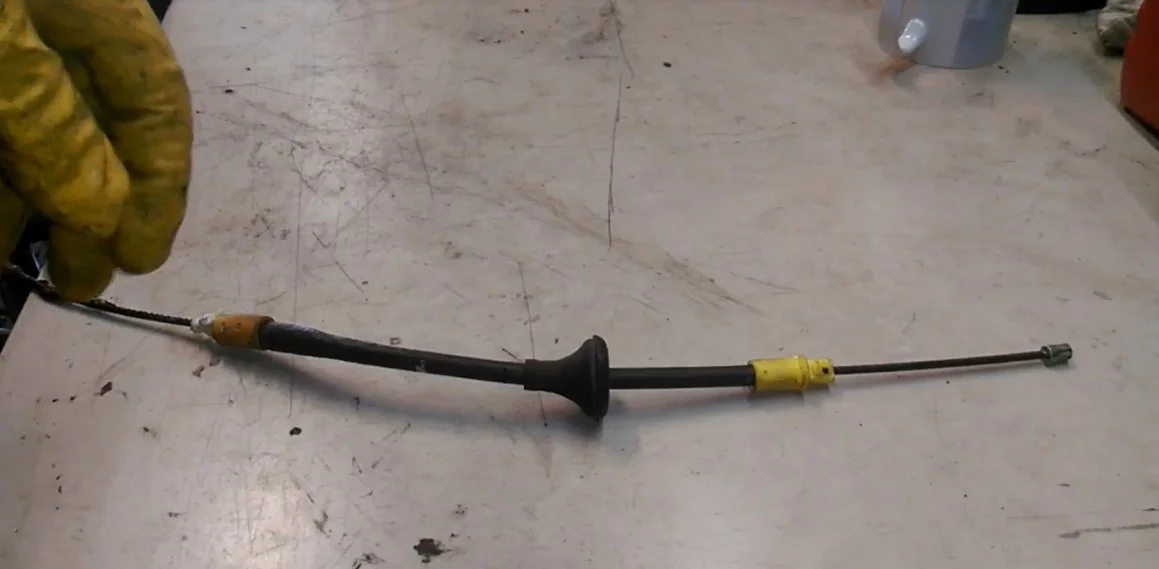

Артикул оригинального центрального троса ручника Рено Трафик — Renault 77 00 312 835. Аналоги: Febi 33166, TRW GCH3034, Ate 24.3727-0796.2. Рекомендуем покупать трос от производителя с именем.
Инструменты для работы
- шлицевая отвертка;
- вороток с трещоткой;
- головка на тринадцать.
Процесс замены смотрите в фото инструкции.

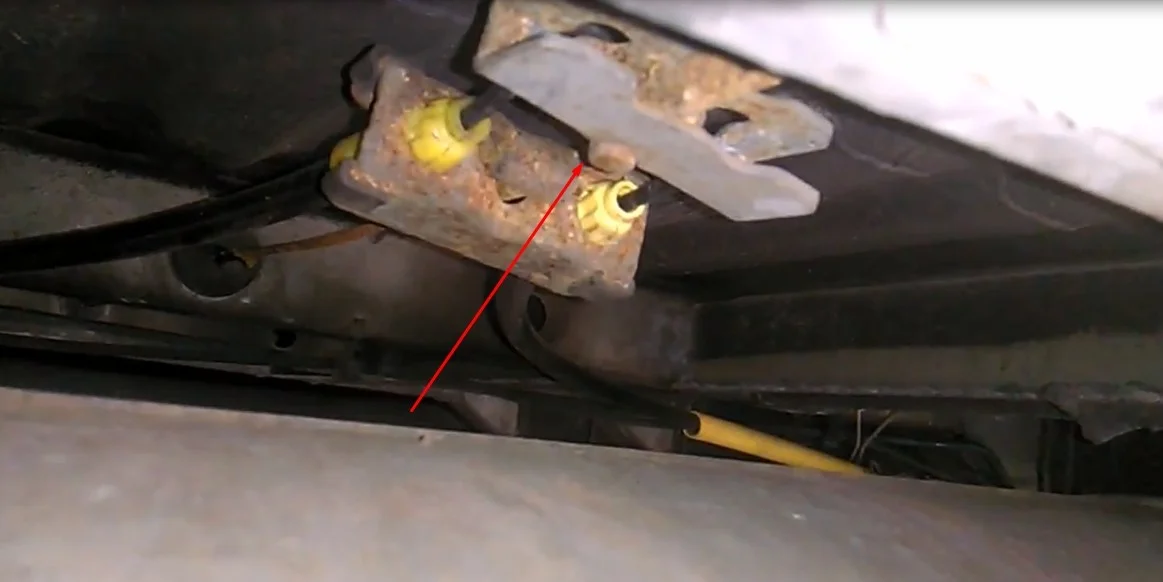

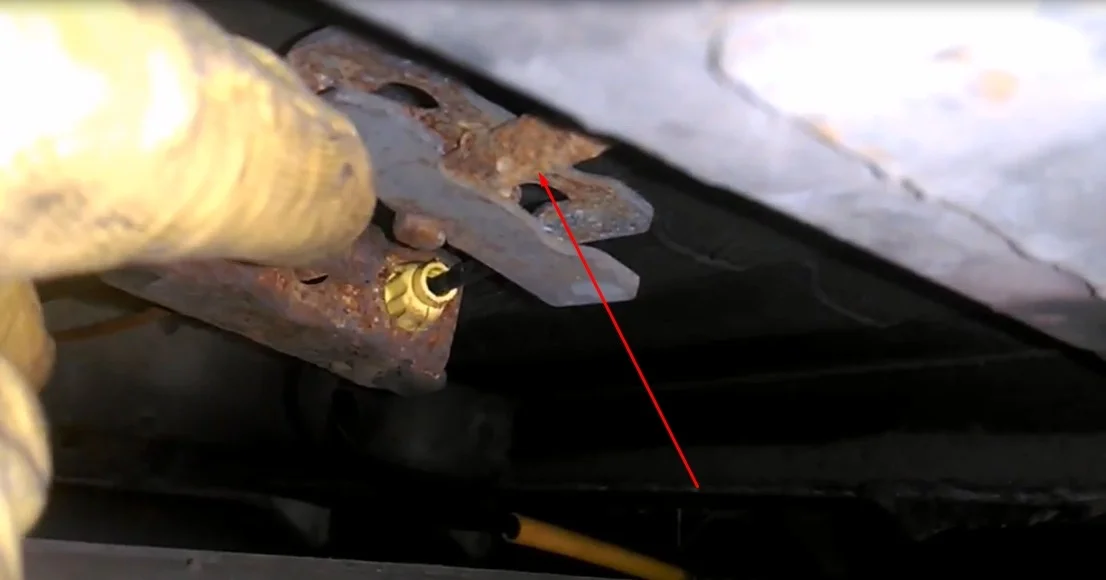

Для чтобы снять центральный трос ручника вначале его нужно ослабить. Для этого опускаемся под машину и визуально находим крепление вторичных тросов к центральному.

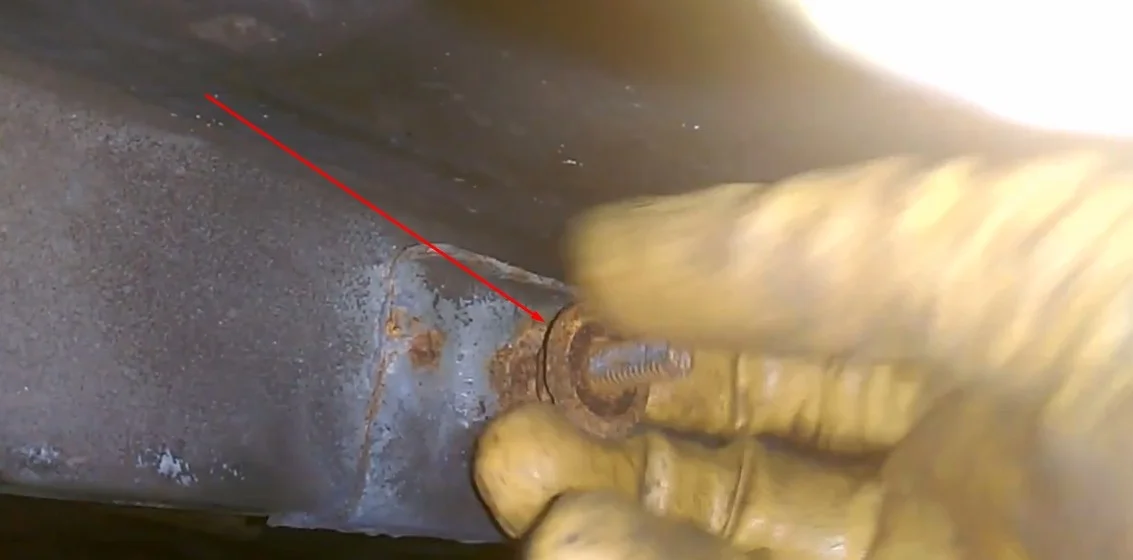

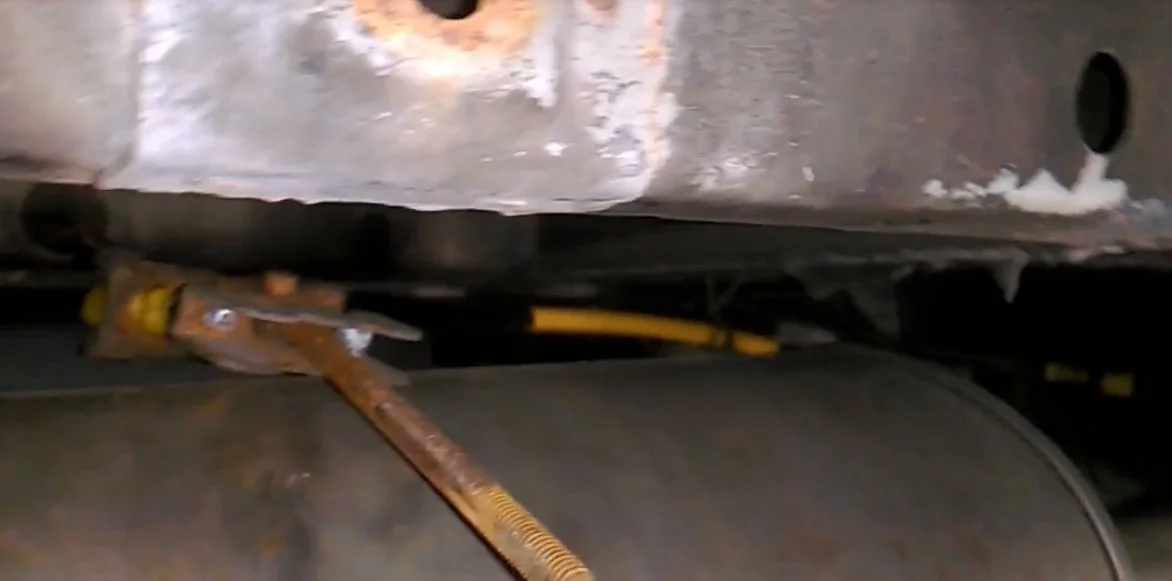

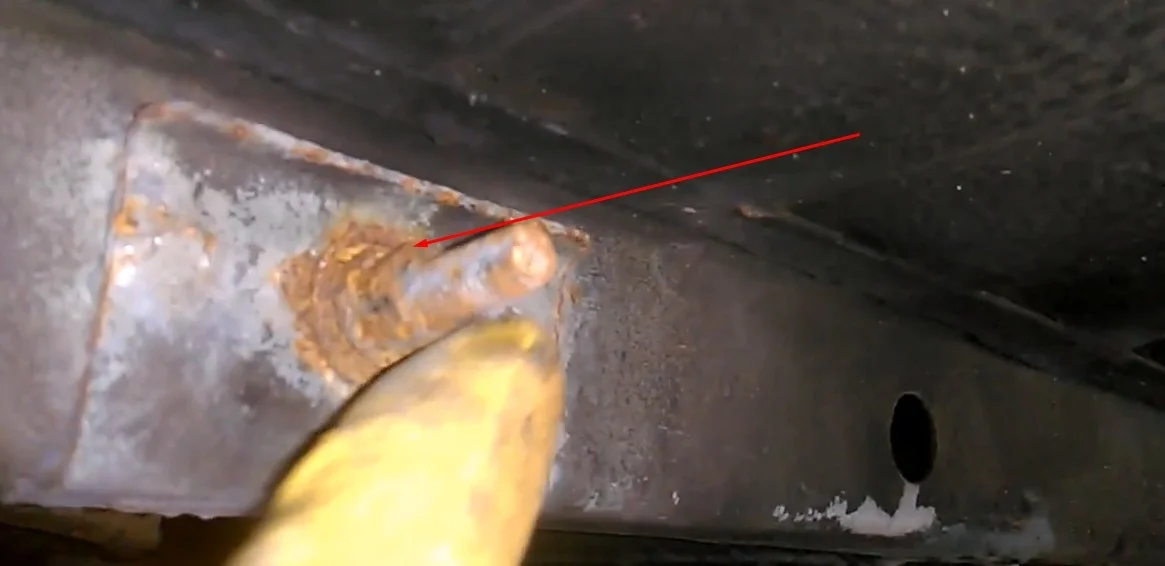

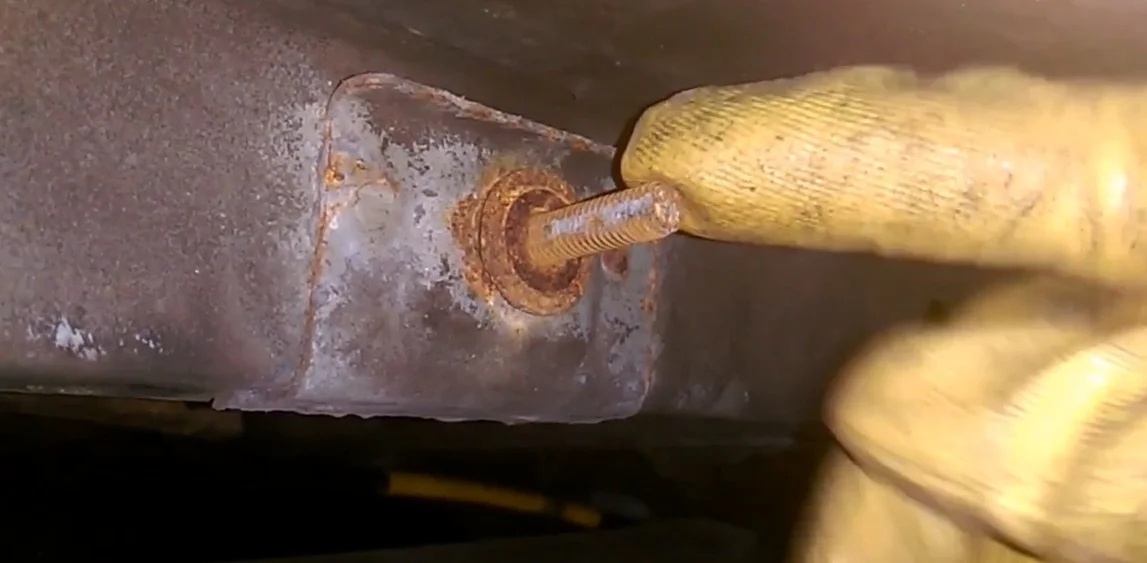

Для того чтобы ослабить трос нам нужно вынуть отмеченный шток из крепления на кузове. Для этого откручиваем гайку на штоке до конца. Далее вытаскиваем втулку и извлекаем шток из проушины на кузове.
В передней части трос соединяется муфтой, его нужно извлечь из нее.

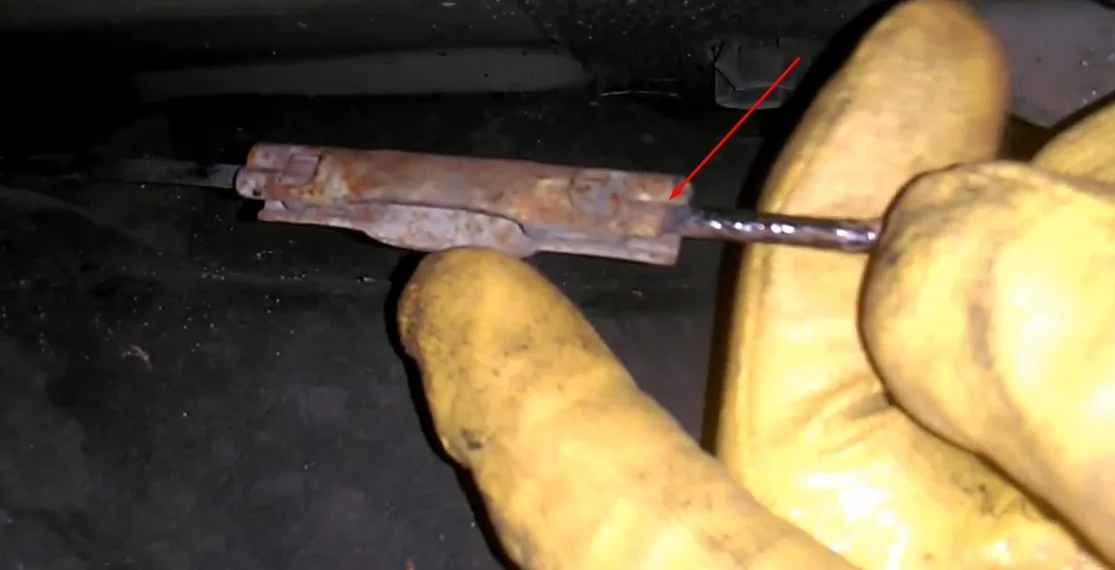

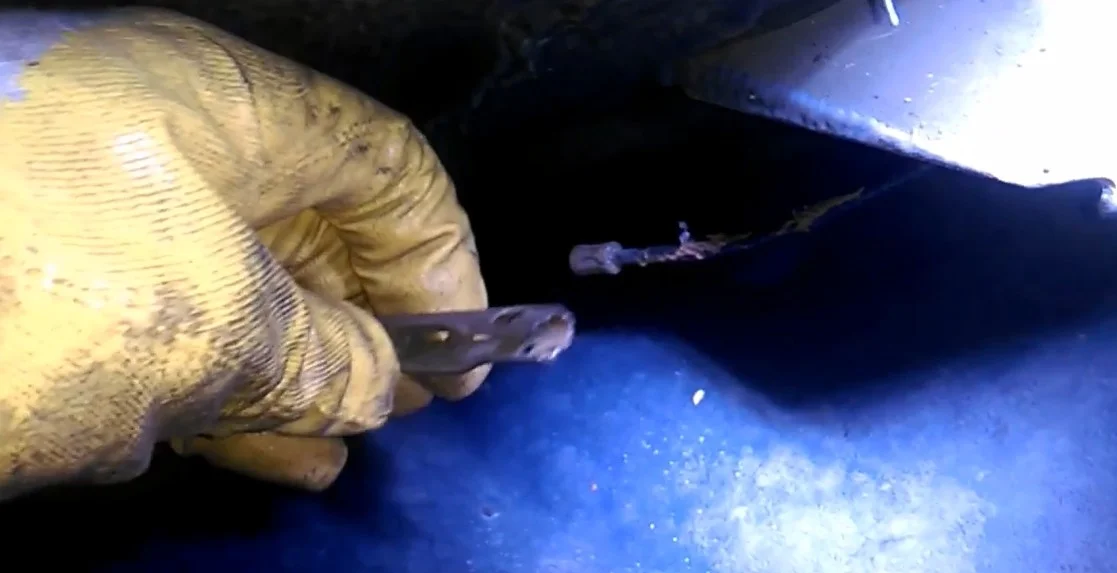

Отгибаем стопорный усик на муфте и подав вперед извлекаем бочонок троса.

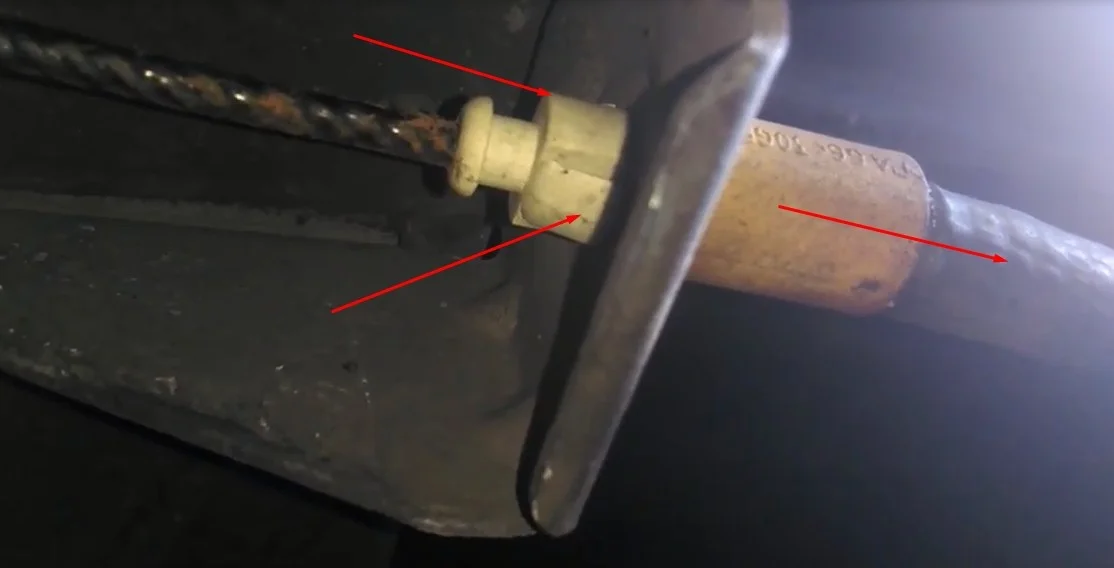

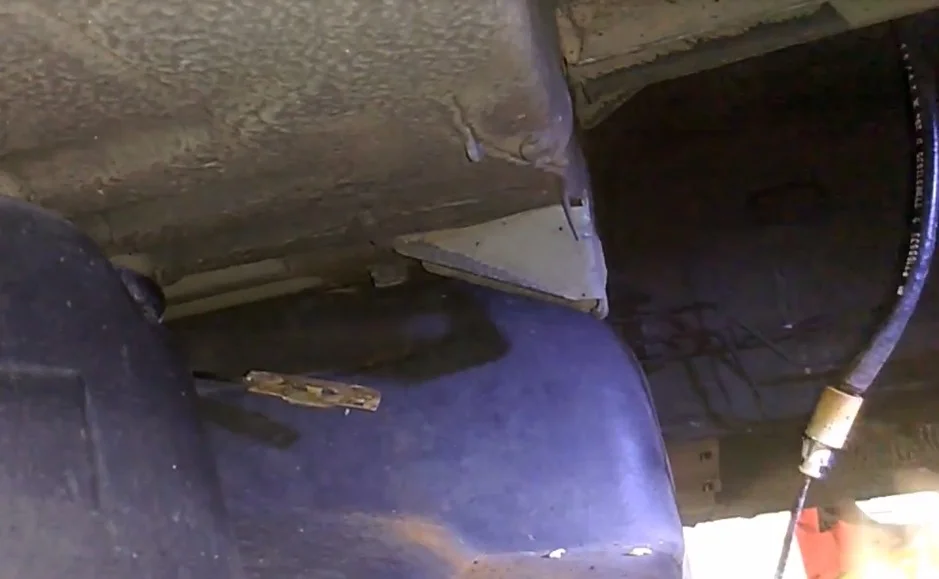

Далее нам нужно достать трос из кронштейна на кузове. Сжимаем два фиксатора и проталкиваем трос в отверстие кронштейна.
С нижней частью троса мы разобрались, теперь переходим в салон.)

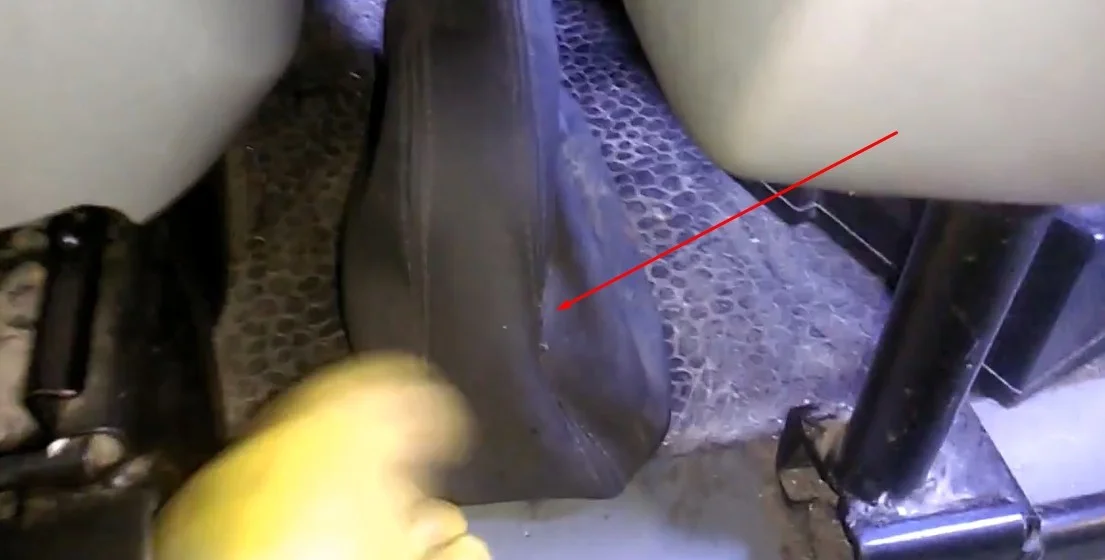

Снимаем чехол ручника в салоне. Чехол на защелках его нужно просто потянуть вверх.

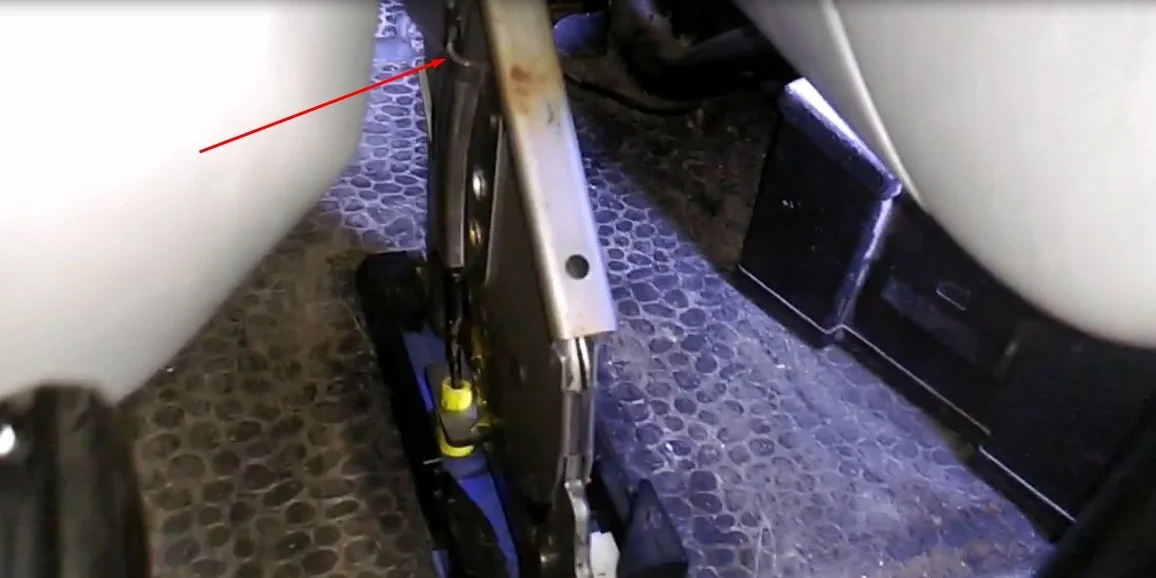

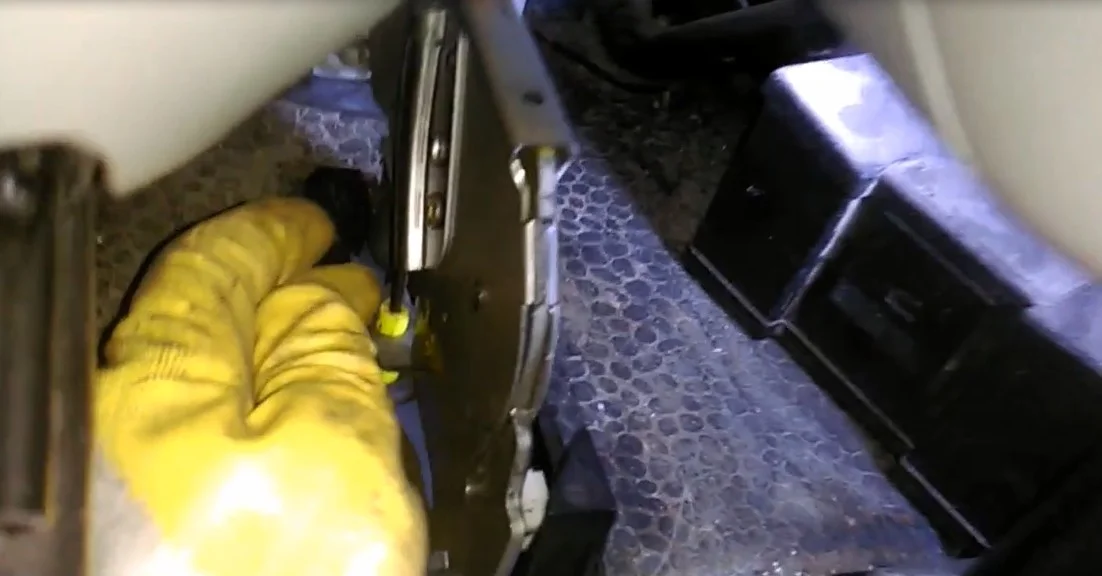

Поднимаем рычаг ручника вверх и вынимаем бочонок из крепления как и с соединительной муфтой.

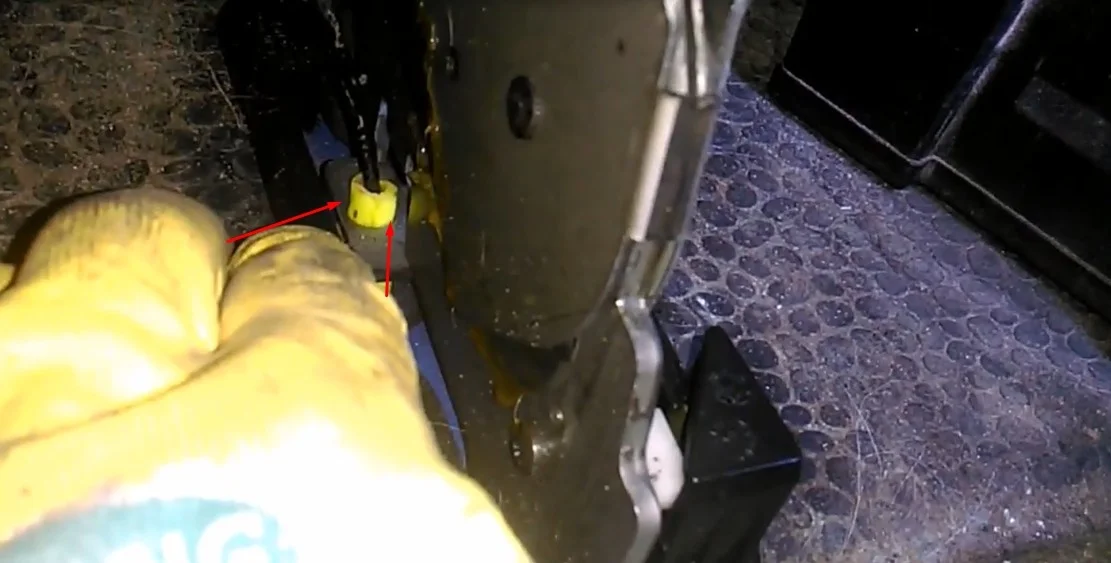

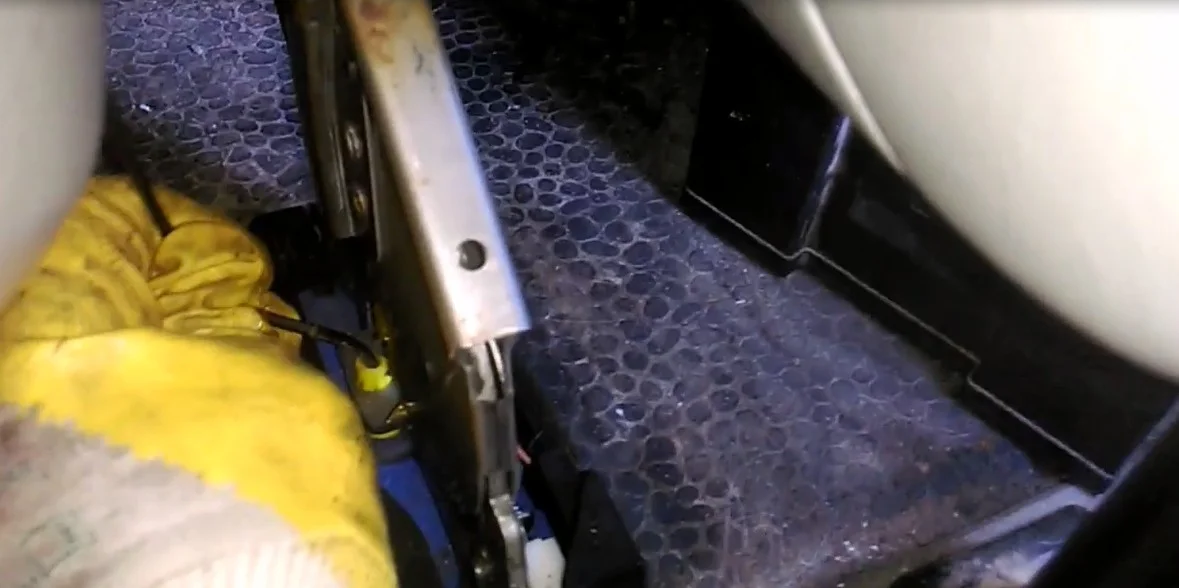

Сжимаем по бокам два фиксатора и вынимаем трос вниз. Можно попросить помощника чтобы он снизу тянул его на себя.
Вставляем трос снизу в салон и защелкиваем. Далее заводим на место уплотнительную резинку.

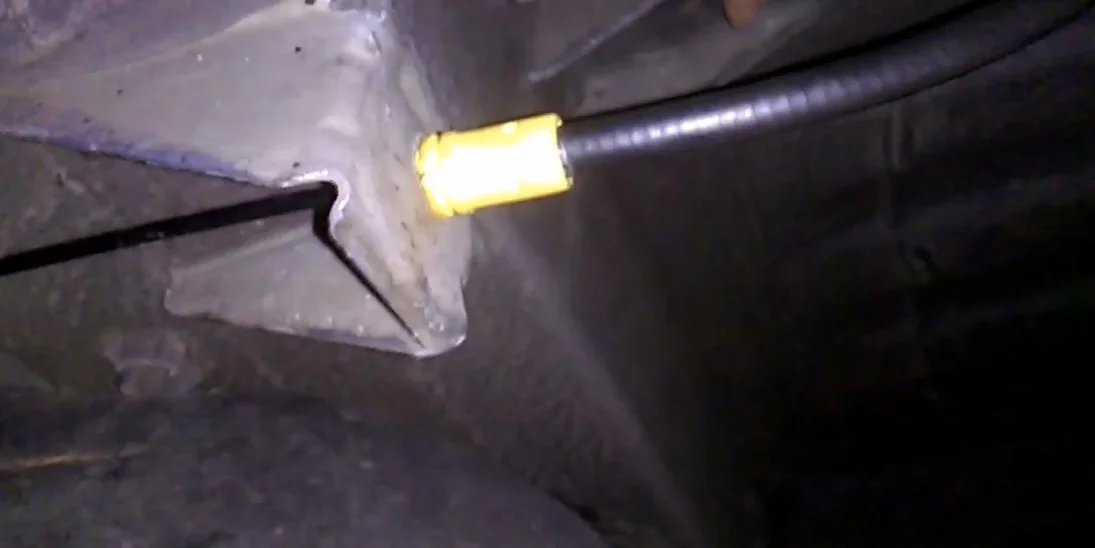

Защелкиваем трос в кронштейн на кузове.

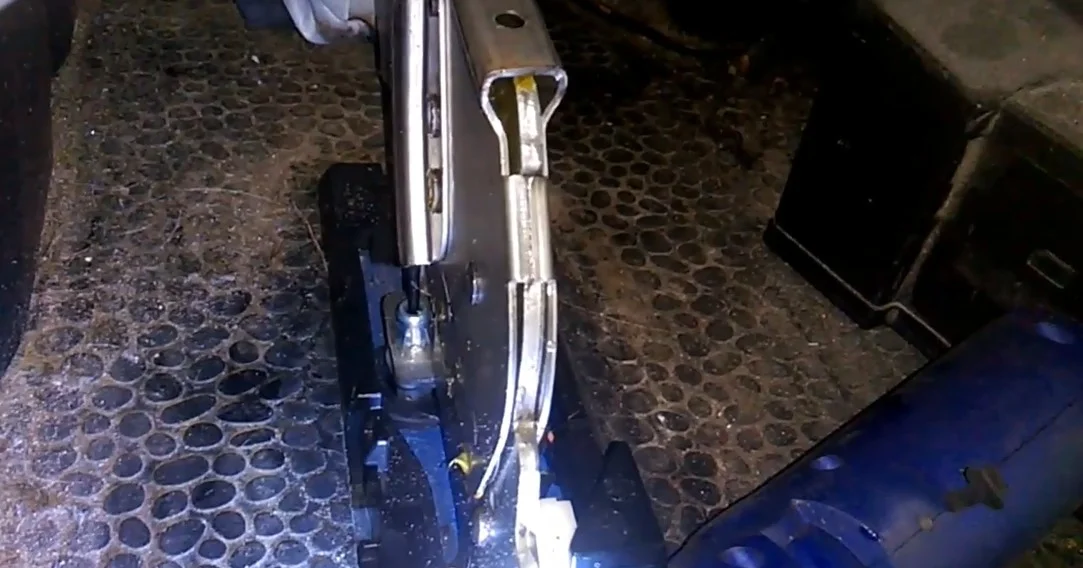

В салоне продеваем бочонок в крепление и опускаем рычаг ручника вниз.

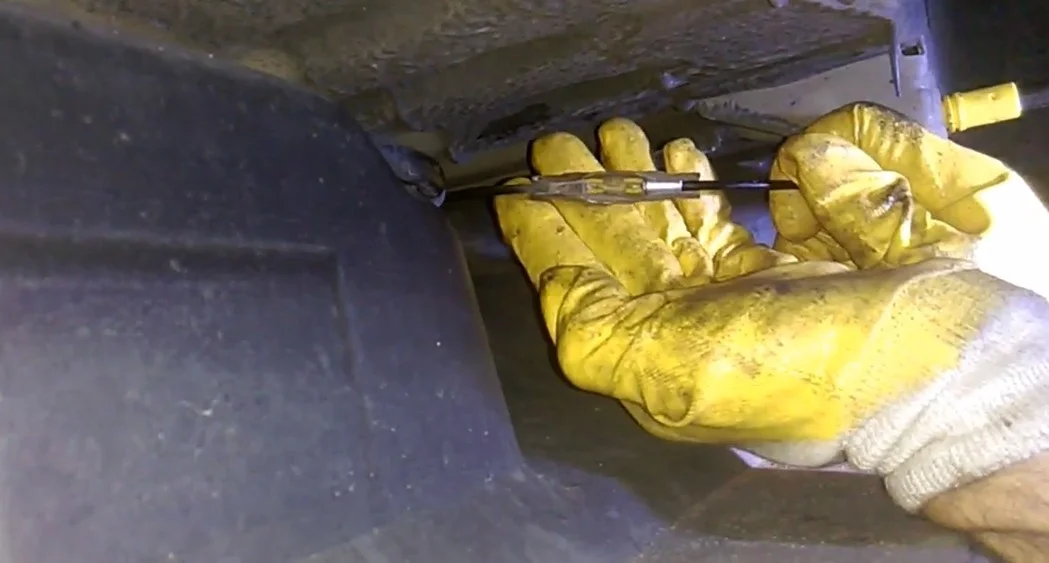

Зацепляем трос в соединительную муфту и не забываем загнуть стопорный усик.

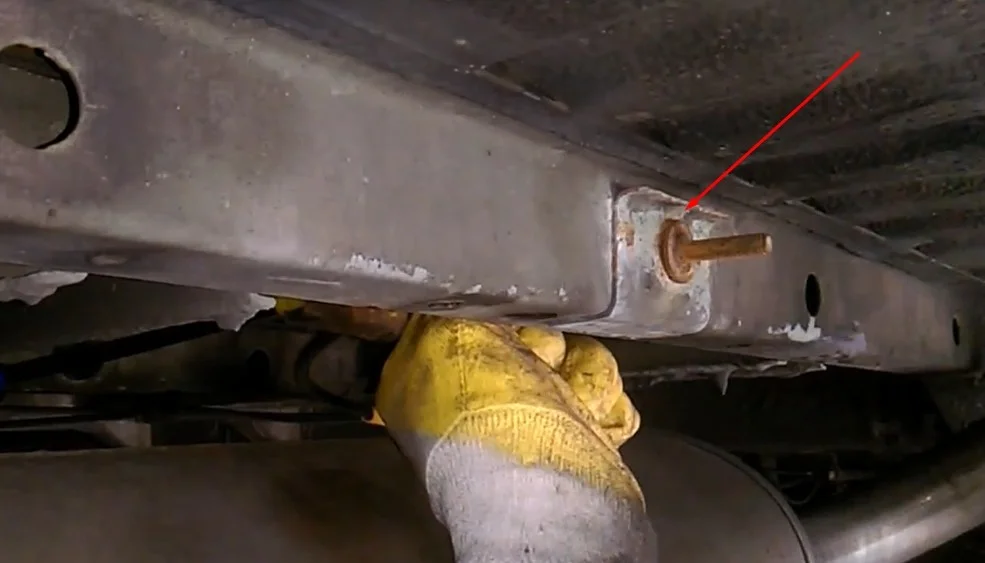

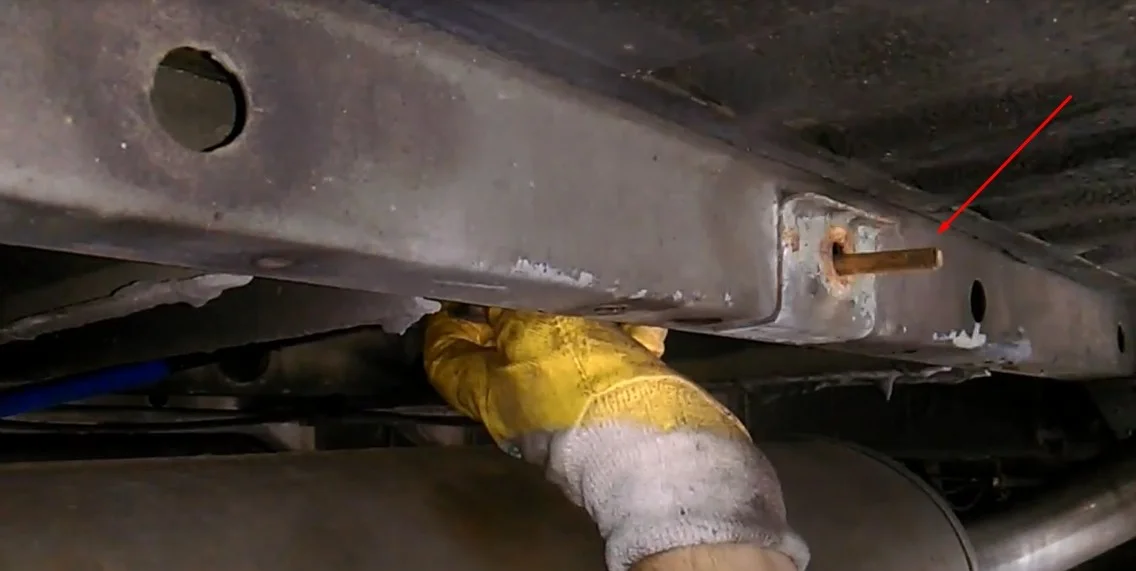

Вставляем шток в отверстие на кузове и вставляем уплотнительную втулку.

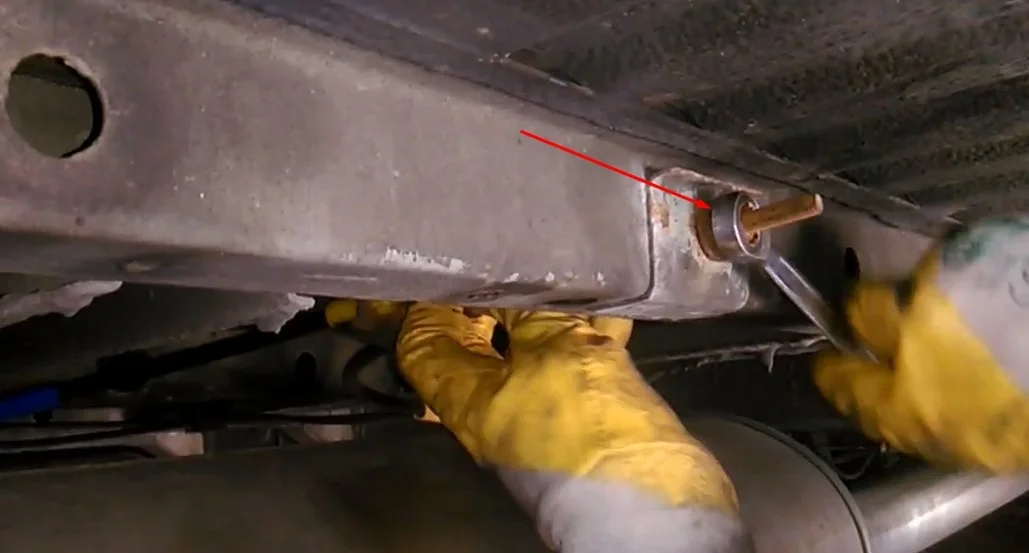

Закручиваем гайку крепления штока до упора и в салоне одеваем чехол ручника.
