Замена задних тормозных дисков и колодок на Renault Scenic 2

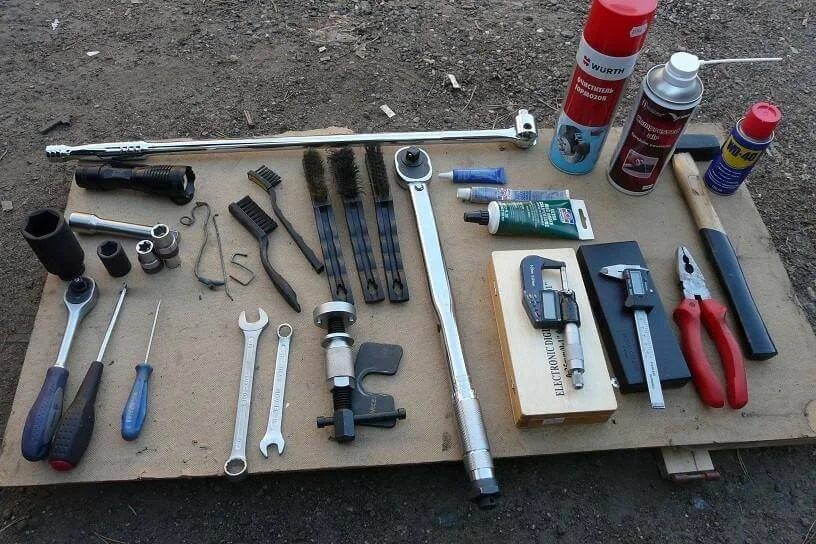

Подгототавливаем набор инструментов, автомобиль и узлы для замены задних тормозных дисков. Машина должна стоять на твердой поверхности. Подкладываем под колеса противооткатные приспособления, выключаем зажигание, открываем водительскую дверь, чтобы заблокировался руль, вставляем карту в слот. Не трогая педалей, нажимаем и держим 5 секунд кнопку «Пуск», услышим щелчок разблокировки руля. Машина войдет в сервисный режим, в нем не запоминаются некоторые ошибки. Двигатель заводиться не будет. Далее снимаем машину с электронного стояночного тормоза. Открываем капот, выходим. Не до конца отворачиваем пробку бачка тормозной жидкости, главное, чтобы воздух мог входить/выходить, а пыль и грязь не попадала в бачок. Уровень тормозной жидкости не должен быть выше среднего, иначе всё лишнее отсасываем медицинским шприцем 20мл и более.

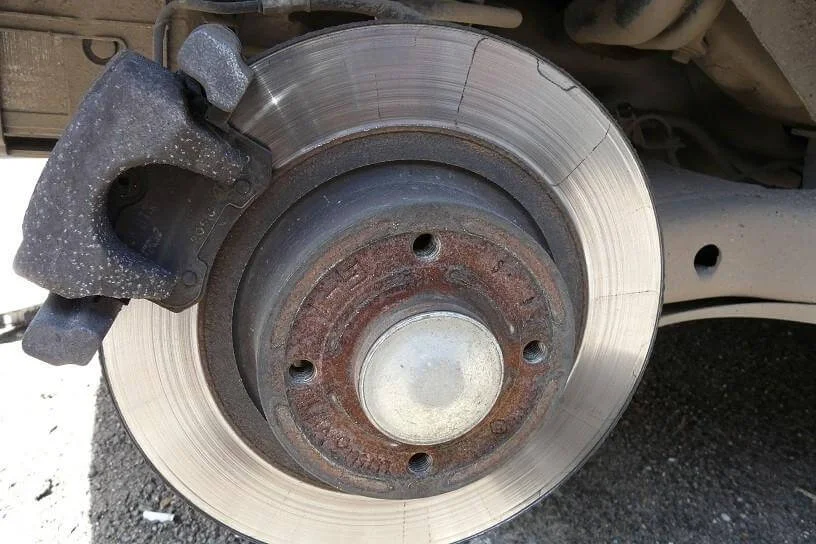

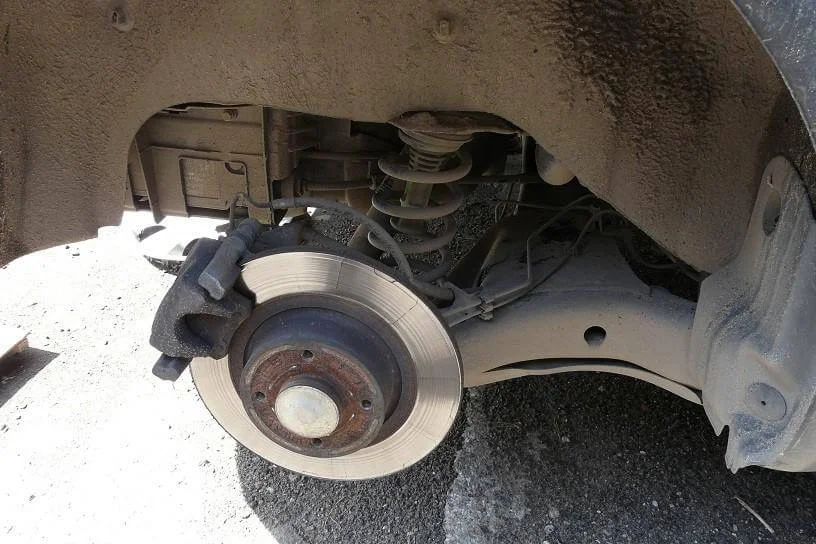

Отворачиваем 4 болта и снимаем колесо. Щетками чистим тормозные механизмы от грязи, стараясь не вдыхать вредную исходящую пыль, а также не повредить металлической щеткой резиновые пыльники.

Всё что видим, добротно очищаем от грязи нейлоновой щеткой. Для легкой чистки необходимо, чтобы все было сухим. Нейлоновой щеткой очищаем шлицы всех четырех болтов и шлицы направляющих пальцев. Одеваем защитные очки и завершаем процедуру чистки кратковременным распылением очистителя тормозов.

Снимаем трос автоматического стояночного тормоза, потянув за него рукой.

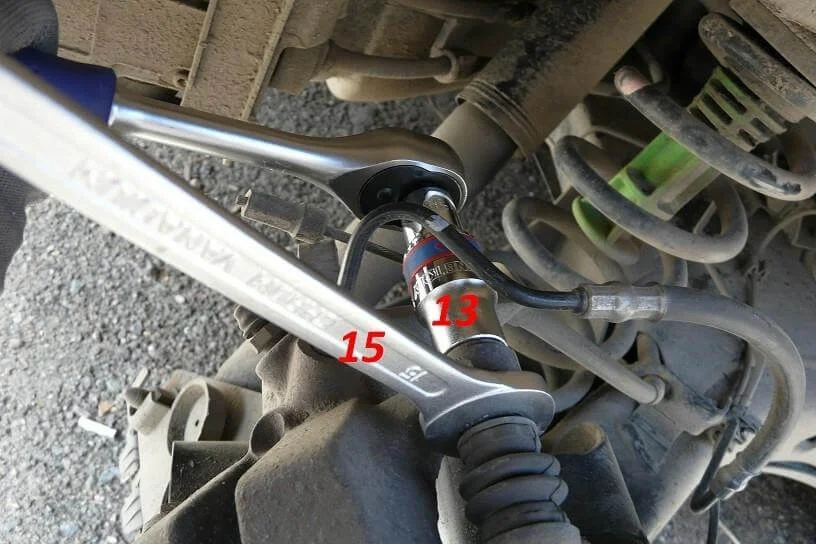

Снимаем колодки и суппорты (части с цилиндром), не перекручивая и не натягивая резиновый шланг тормоза. Ключом на 15 и головкой на 13 откручиваем два болта направляющих пальцев. Руками шевелим и снимаем суппорт с целью слегка утопить цилиндр, чтобы легко снять суппорт.

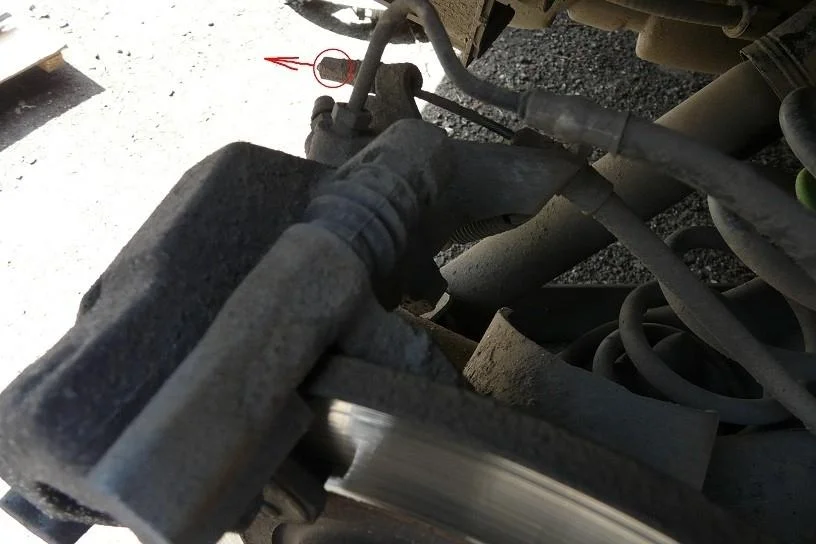

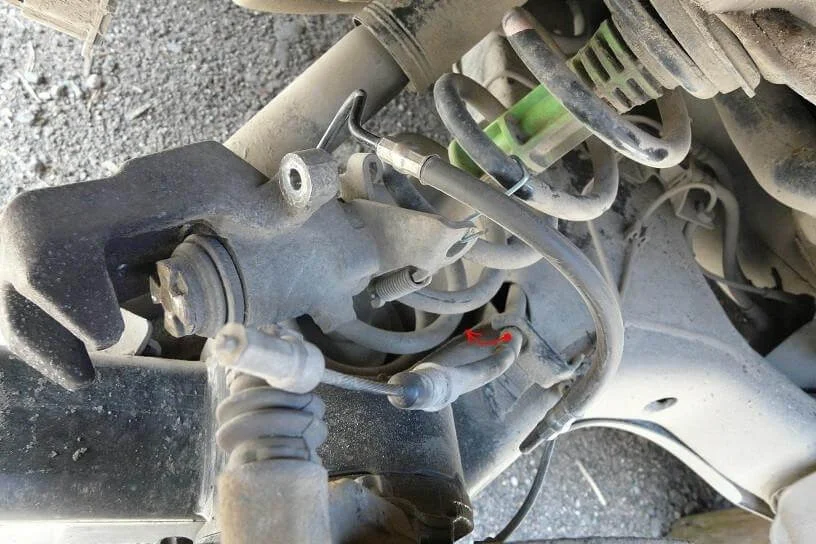

Аккуратно вытаскиваем трос из отверстия в кронштейне суппорта, для упрощения работы. На фото это отверстие обведено овалом. Размеры указаны только для справки, ничего из этого откручивать не придется.

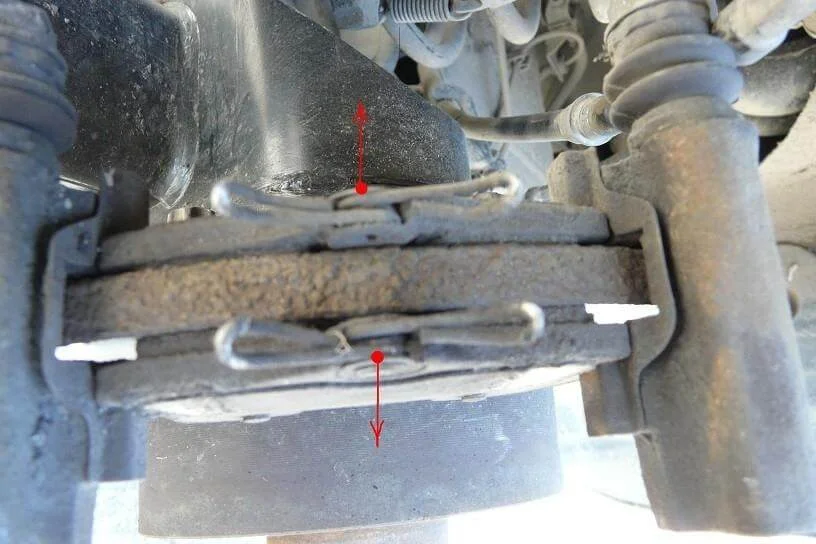

Из куска проволоки делаем английскую букву «S» и подвешиваем скобу к пружине. Снимаем трос с крюка, поскольку он может повредить резиновый пыльник.

При снятии колодок старайтесь не погнуть направляющие. Колодки снимаются сдавливанием их к центру, затем разводим их стороны от диска. Если они не хотят отлепляться от диска, воспользуйтесь молотком, без лишнего энтузиазма.

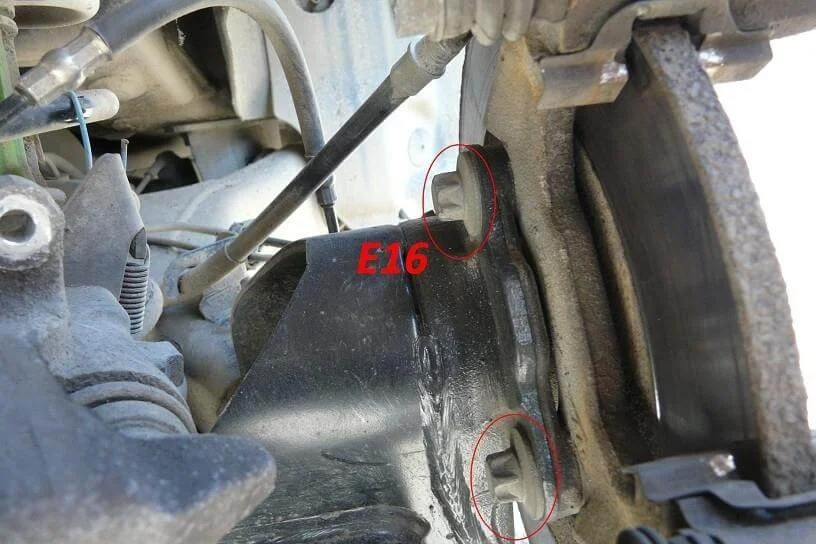

Чтобы демонтировать направляющую скобу, берем рычаг с длинной ручкой и головку на Е16 и легко срываем с места два болта.

Демонтировали и переходим к следующему шагу — оценке исправности всех элементов.

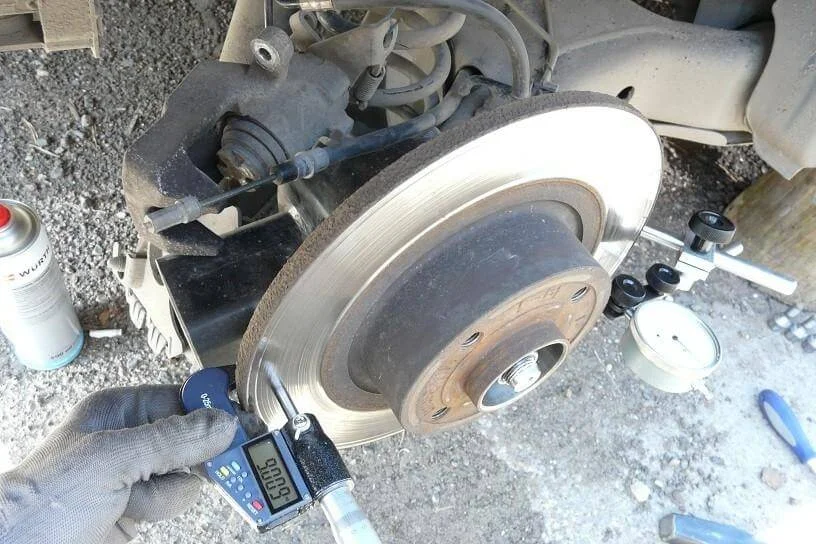

Осматриваем фрикционные накладки старых колодок. Если их толщина отличается более чем на 1,5 мм, это говорит о неисправности в направляющих пластинах и пальцах (неправильный тип смазки, или мало/много смазки). Затем осматриваем пыльники цилиндра и пальцев. Любые надрывы обязательно требуют замены деталей на новые. Осматриваем суппорт, скобу, болты, диск на предмет неисправностей. Измеряем толщину диска микрометром в четырех точках. Если меньше 9 мм — необходима замена.

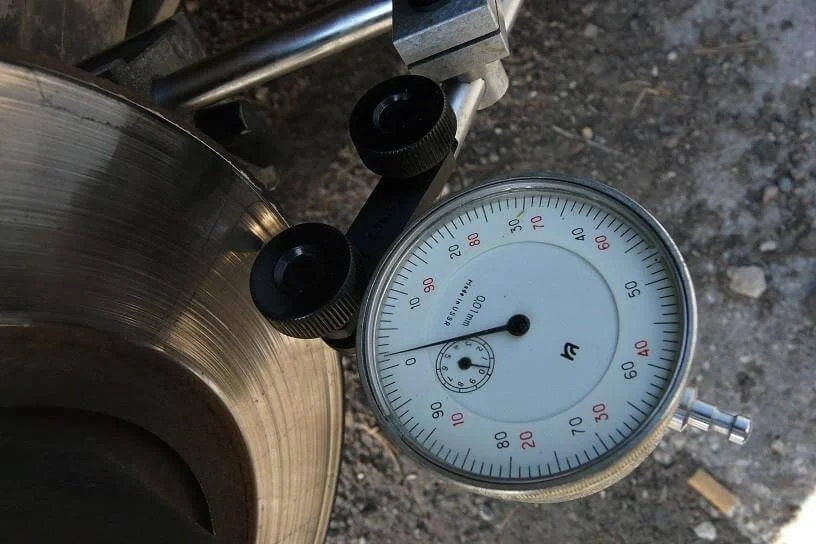

Осевые биения у центра измеряются вращением диска. Замер проводим в середине и у края диска. Перед измерением выставляем измерительную головку на ноль. Биение более 0,07 говорит о прошлом перегреве. Если такие показатели имеют место, нужна замена тормозной жидкости и переборка цилиндра.

С помощью плоской отвертки и молотка аккуратно выбиваем металлическую крышку в середине диска. Позже крышку придется устанавливать назад.

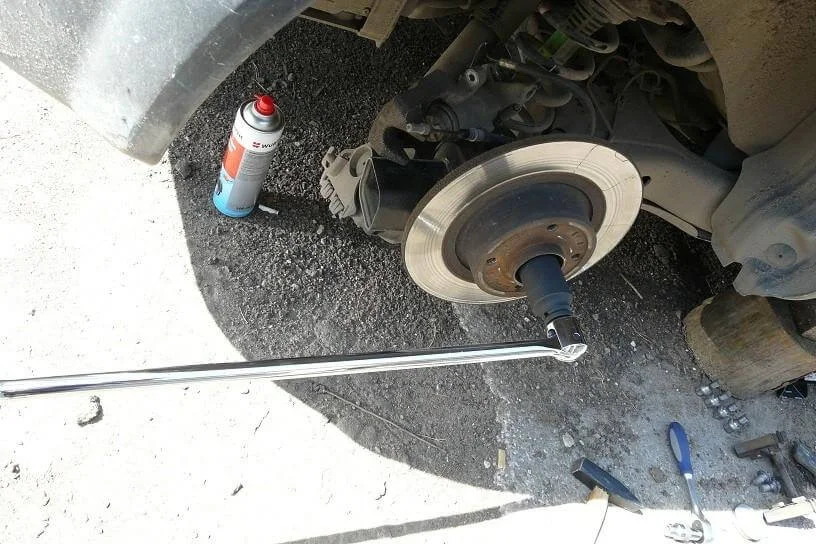

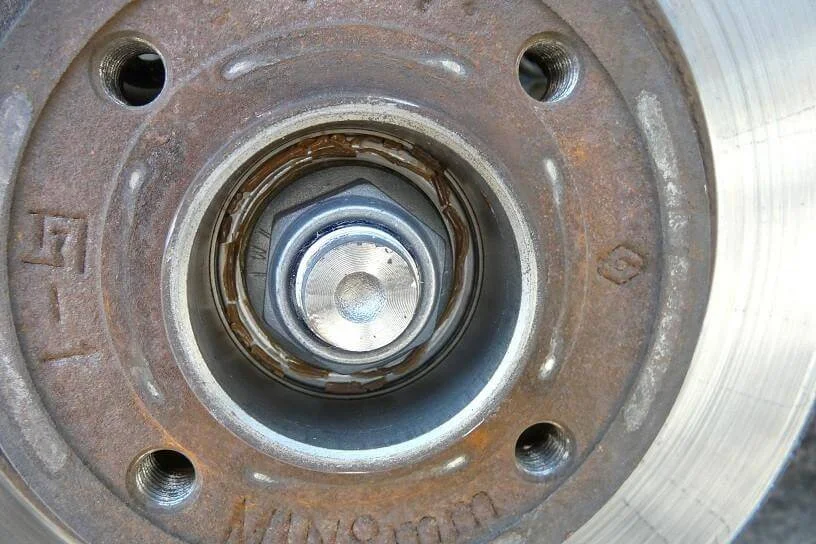

С помощью длинного рычага и головки на 30 легко откручиваем гайку ступичного подшипника.

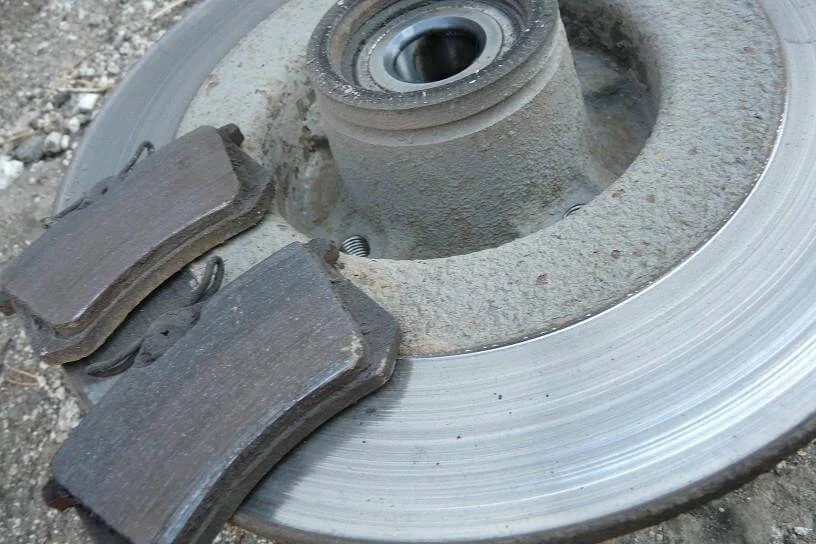

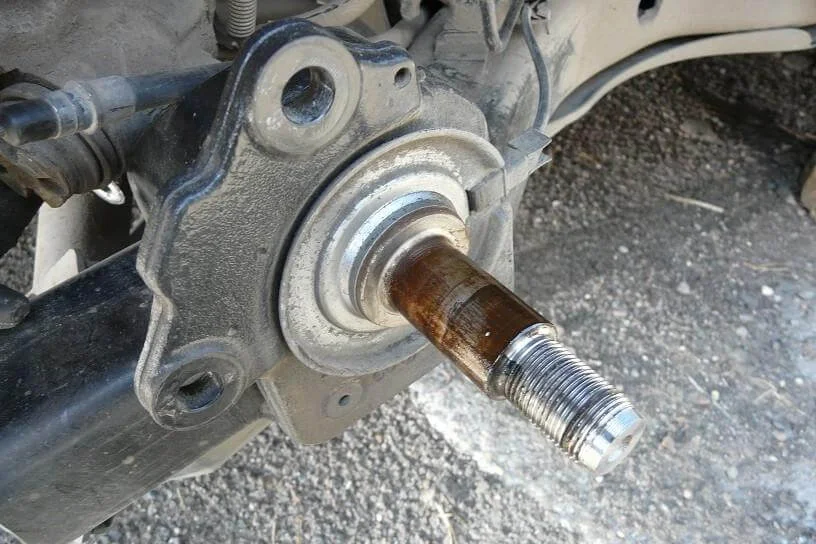

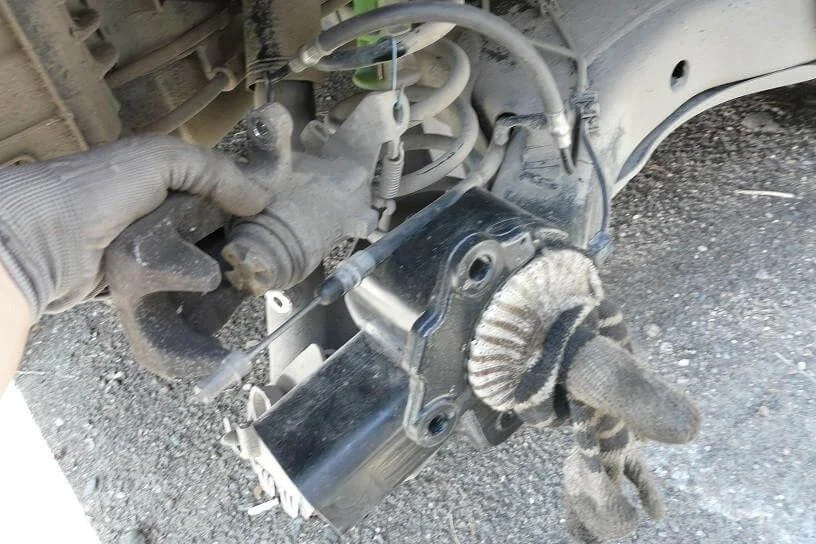

Снимаем тормозной диск. Очищаем щеткой все поверхности вокруг оси от грязи и ржавчины, одеваем очки и завершаем очистку очистителем тормозов.

Ось необходимо защитить от пыли. К суппорту открывается удобный доступ.

Переходим к обслуживанию суппорта.

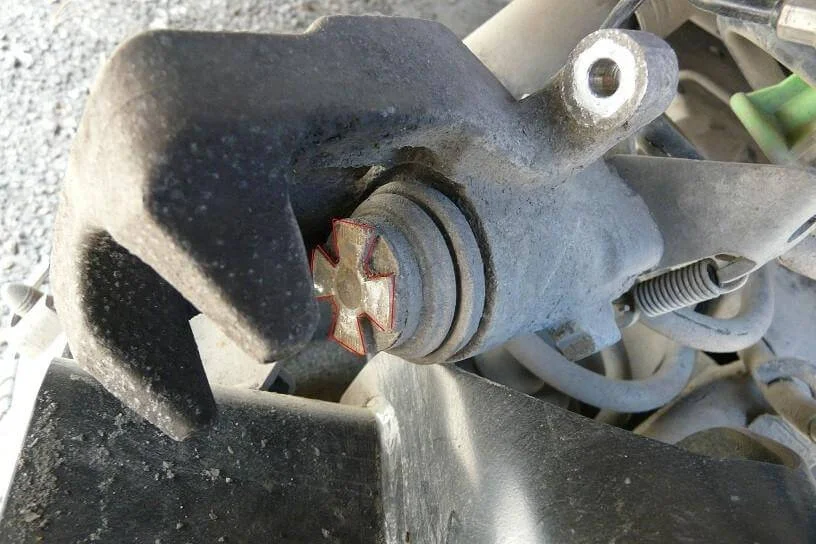

Чистим суппорт от грязи, «добиваем» очистителем, Если нужно, меняем пыльник и чистим цилиндр. В данном случае этого не понадобилось. С помощью специального приспособления, вращая по часовой стрелке, утапливаем цилиндр до тех пор, пока выступающая металлическая часть не поравняется с пыльником. Если на колодках нет липкого слоя, смазываем тонким слоем выступающую кромку цилиндра и противоположные ему упоры противозадирной, или противоскрипной смазкой. Готовый к установке суппорт подвешиваем на пружину.

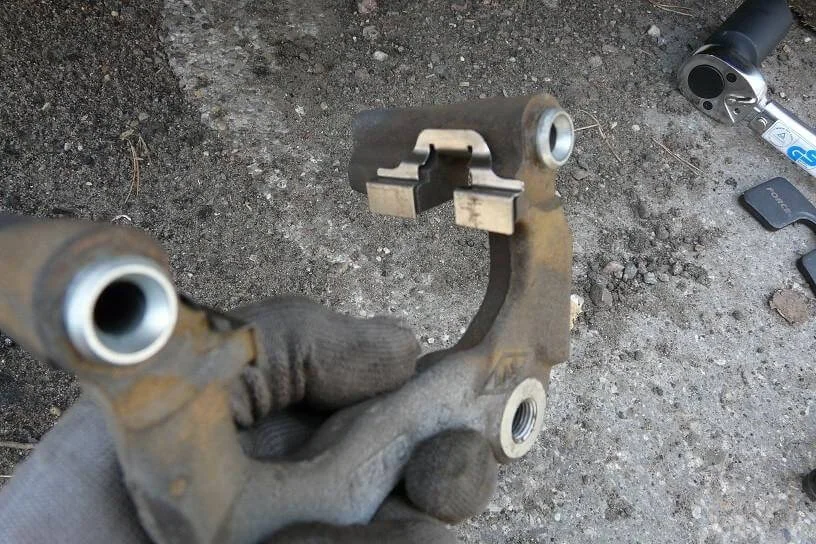

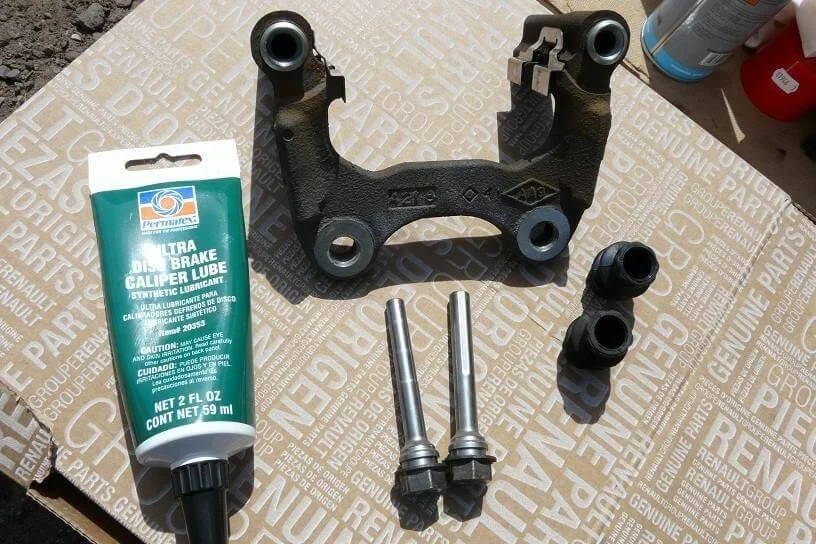

Переходим к скобе и направляющим пальцам. Вытаскиваем пальцы и пыльники из скобы. Чистим скобу от грязи, с максимальной осторожностью, дабы не повредить нежные направляющие пластины. Далее необходимо отсткести пригоревшую к наржавеющим направляющим пластинам грязь, скрести нужно маленькой плоской отверткой, а не щеткой, иначе они погнутся. Тщательно чистим от старой смазки углубления в скобе, куда входят пальцы. Поверхность должна быть гладкой. Выбоины и царапины говорят о неправильной смазке. Если нужно, поменяйте скобу и пальцы на новые.

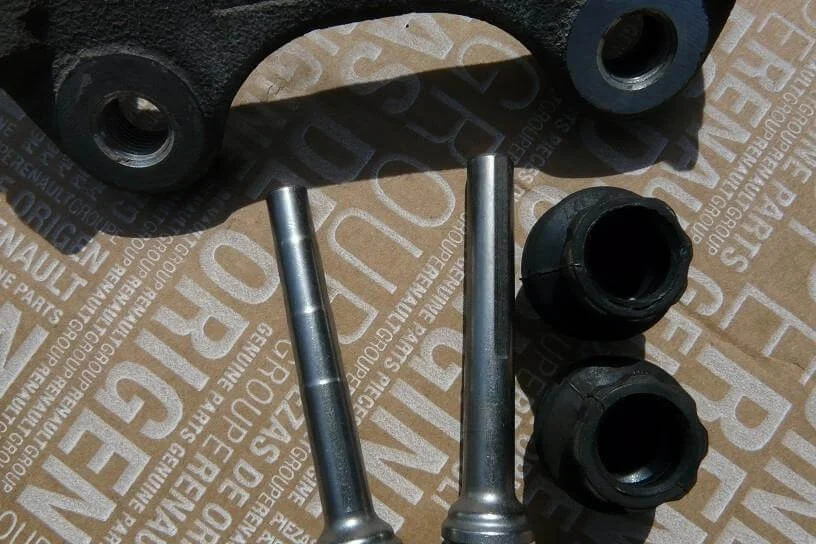

Очищаем пальцы и их пыльники от грязи и старой смазки и обезжириваем.

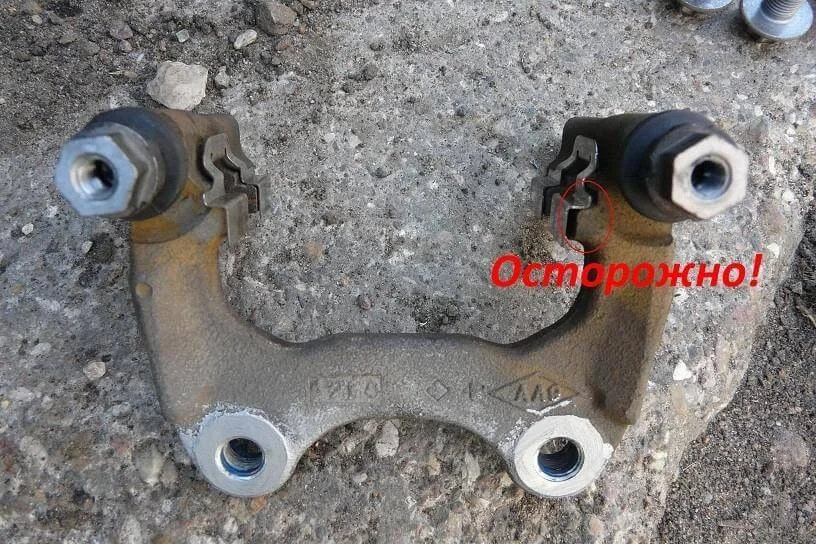

Очищенные пальцы должны легко вставляться и выходить из скобы. Стоит отметить, что пальцы отличаются друг от друга. Тот, который с цилиндрическими ступеньками должен находиться вверху и немного люфтить при наклоне из стороны в сторону.

Равномерно и скупо смазываем пальцы, пыльники и углубления в скобе. Лишняя смазка станет причиной неправильной работы узла. Собираем направляющие, выгоняя воздух из углублений и пыльников. Направляющие должны немного засасываться вовнутрь. Уберите лишнюю смазку, если воздух не выгоняется. Под шляпки болтов и на резьбу смазка попадать не должна, иначе нарушается момент затяжки и болт может просто открутиться при эксплуатации. С каждой стороны скобы на два внешних витка резьбы обоих отверстий наносим фиксатор резьбы. Очень тонким слоем наносим противозадирную смазку на блестящую поверхность направляющих накладок. Лучше смазать их именно сейчас, так как после установки скобы будет мешать плотно прилегающий диск.

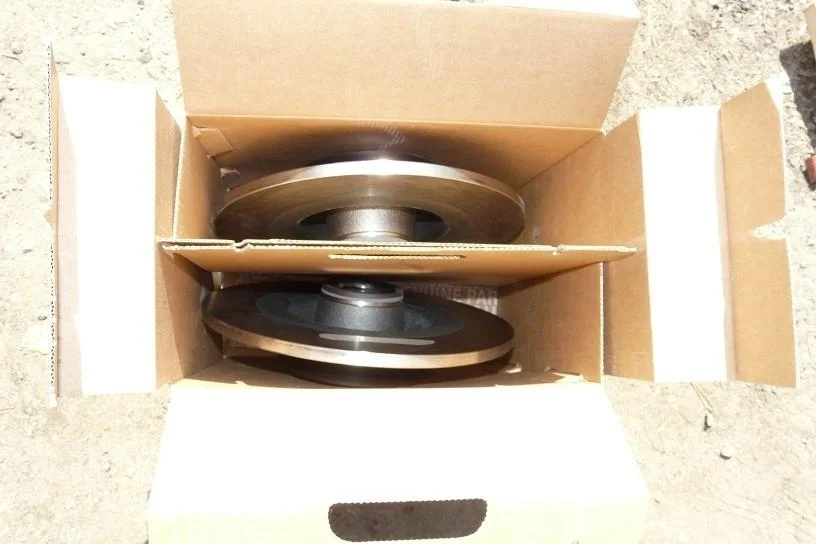

Следующий шаг — установка тормозного диска. Номер 7701207898.

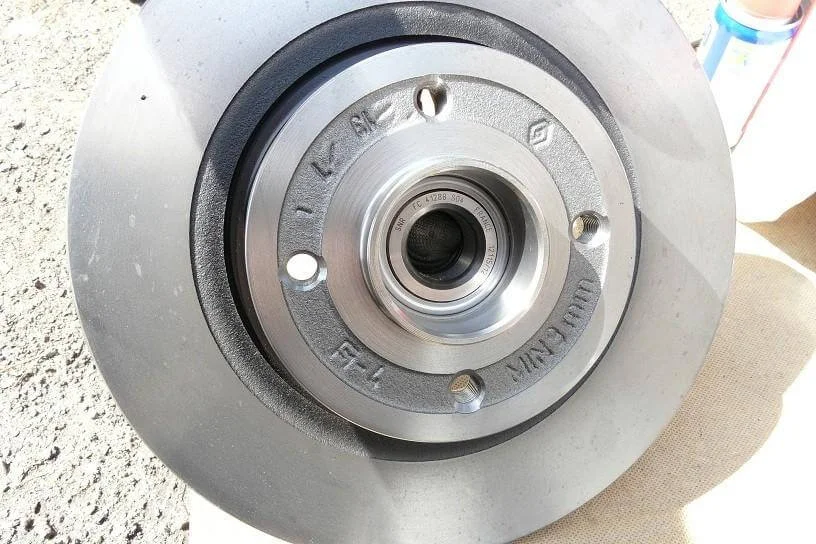

Снимаем защиту с оси, обезжириваем ее очистителем. Едва заметным слоем, смазываем ось, резьбу не трогаем. Используем противозадирную смазку. Делается это с целью защиты от попадания влаги. Резьбу оставляем не смазанной, так как к ней впоследствии будет прилегать фиксатор резьбы. Диск удобнее ставить после обслуживания суппорта, так как облегчается доступ к суппорту. Достаем диск из коробки. Осматриваем и удаляем с фрикционной поверхности трудноудаляемую грязь, если такая есть.

С обоих сторон надежно закрываем подшипник диска тряпками.

Одеваем очки и очистителем тормозов смываем с фрикционных поверхностей диска консервационную смазку, протираем сухими салфетками. После этого фрикционные поверхности руками больше не трогаем! Одеваем диск на ось. Можно пошевелить диск и убедиться в наличии люфта. Этот люфт устраняется точно рассчитанным моментом затяжки гайки. готовим динамометрический ключ. Обезжириваем гайку и наносим с каждой стороны на два внешних витка фиксатор резьбы. Пару минут ему необходимо просохнуть. Фиксатор нужен потому, что гайка имеет одноразовую пластмассовую вставку против откручивания, а новой гайки в комплекте с дисками нет. Накручиваем рукой гайку до упора. Постоянно вращая диск, затягиваем гайку моментом 220 Н/м. Для длинобазисного шасси — 280 Н/м. если перетянуть, нарушится рабочий зазор в подшипнике и сократит его ресурс. Защитная крышка гайки ставится на место, простукиванием по периметру через тряпку или деревяшку.

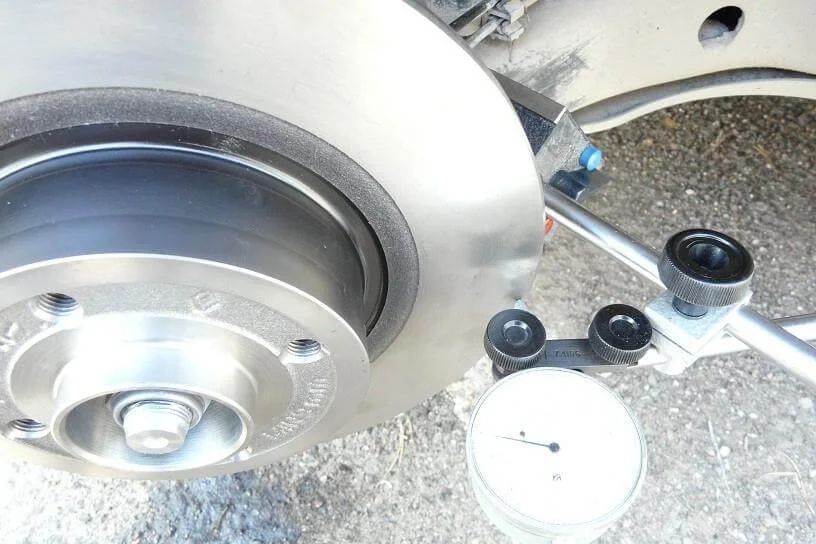

Норма биения диска составляет 0,07мм. В данном случае показатель 0,03 — в пределах нормы.

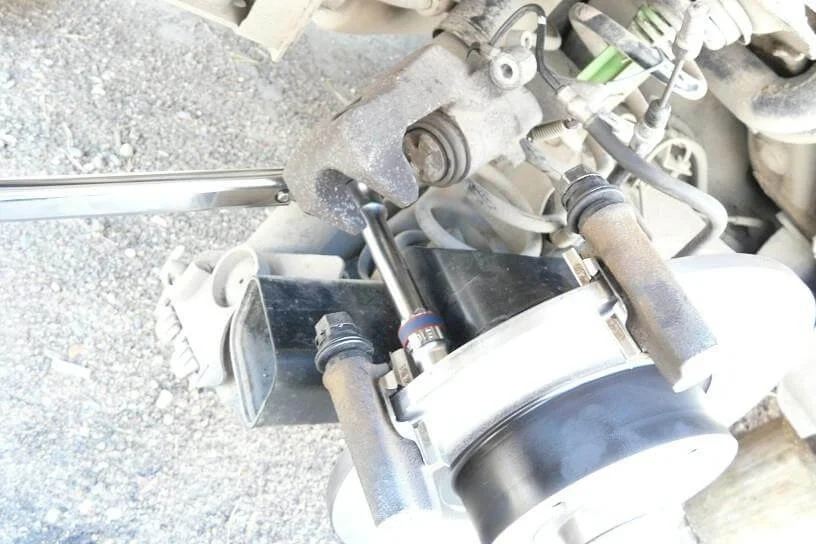

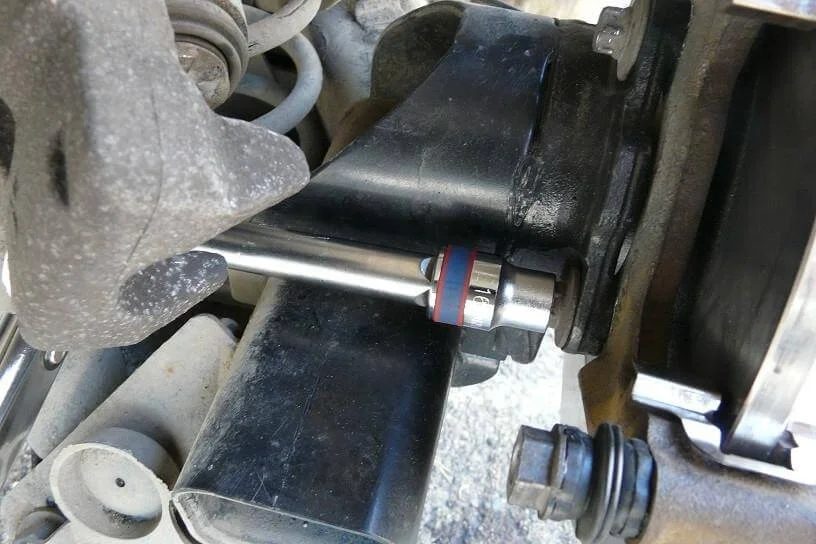

Устанавливаем скобы и колодки. Металлической щеткой очищаем резьбу болтов и поверхности прилегания от грязи. Прикручиваем на место скобу. Сначала закручиваем оба болта моментом около 30 Н/м, затем дотягиваем номинальным моментом — 105 Н/м. Пошатываем направляющие пальцы, верхний должен иметь люфт.

Если люфтит нижний — меняем местами пальцы, была допущена ошибка когда собирали скобу.

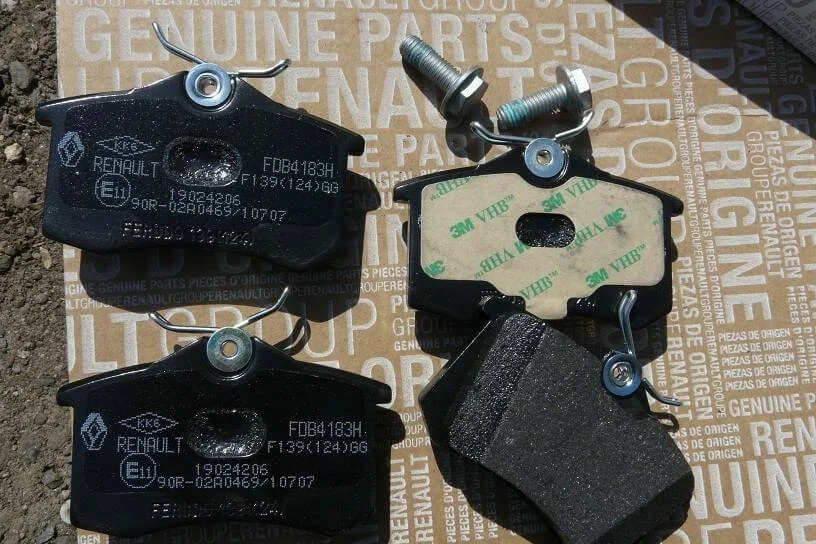

Распаковываем тормозные колодки.

С клейкого противоскрипного покрытия снимаем защитную бумагу. У скобы направляющие были смазаны заранее, поэтому просто устанавливаем колодки сверху вниз. Не повредите нежные направляющие в скобе!

Устанавливаем суппорт. Вставляем в суппорт трос стояночного тормоза, заводим трос за направляющий крючок, с которого он был снят ранее. Очищаем болты направляющих пальцев, наносим фиксатор на три витка. Можно использовать те болты, что идут в комплекте с оригинальными колодками. Прижимаем колодки к диску и одеваем сверху суппорт. Наживляем верхний болт направляющего пальца болтом, закручивая его почти до конца, но не затягивая. Нажимаем сверху на суппорт и вставляем нижний болт, закручивая его до конца не затягивая. Затягиваем сначала верхний, затем нижний болт моментом 36 Н/м. Это почти предел для такого болта, очень легко сорвать, поэтому без фанатизма. Рукой одеваем тросик стояночного тормоза на положенное ему место. Готово.
