Установка камеры заднего хода Mercedes ML W163
В данном фото отчёте подробно описана процедура установки камеры заднего вида своими руками на автомобиле Mercedes-Benz ML в кузове W163. Стоит отметить что данная работа достаточно кропотливая и требует хотя бы минимальных знаний в электронике. В данном автомобиле, в зависимости от комплектации, предусмотрена камера заднего вида, а если у вас её нет, то в принципе установить данный девай не составит труда.
Для установки камеры заднего вида, Вам понадобиться:
- Изолирующая лента;
- Камера заднего вида (идеально подходит камера PleerVox PLV-CAM-MB01);
- Самый обычный набор инструментов;
Источник: big-benz.ru
Ну и в общем наслаждаемся проделанной работой

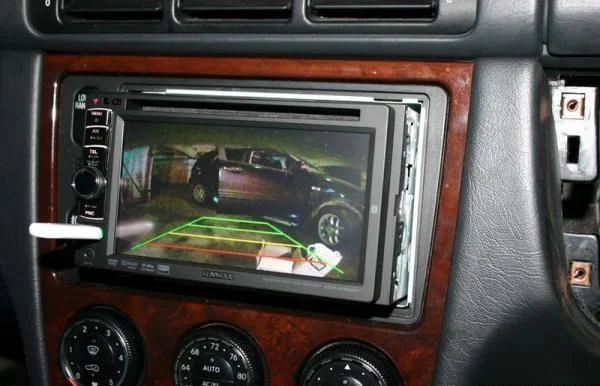

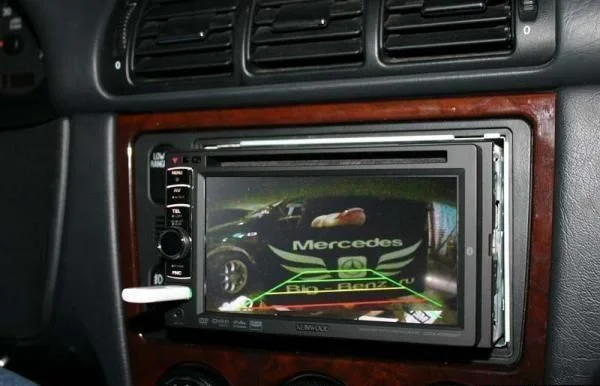

Подключаем в магнитоле — врубаем заднюю передачу и глядим как камера показывает в темноте.

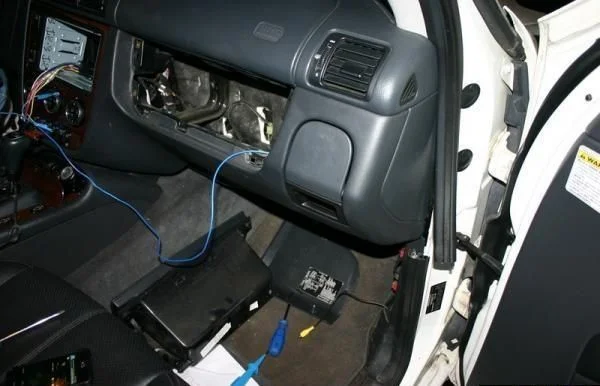

Убираем перчаточный ящик и прокладываем там провод к автомагнитоле.
Убираем крышку, что прикрывает салонные предохранители и прокладываем туда провода.
Прокладываем провода над чейнджером.

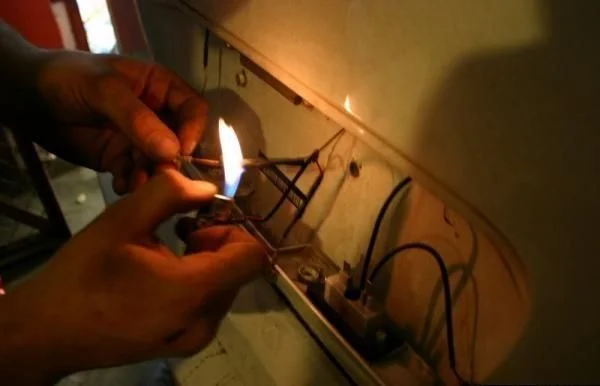

Подключаем плюсовой провод с проводом заднего хода.

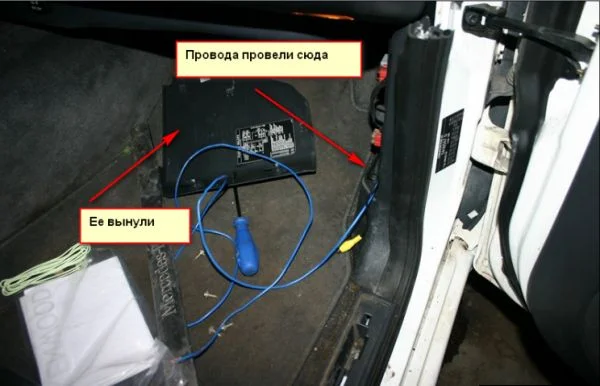

Встречаем провода у передней правой двери.

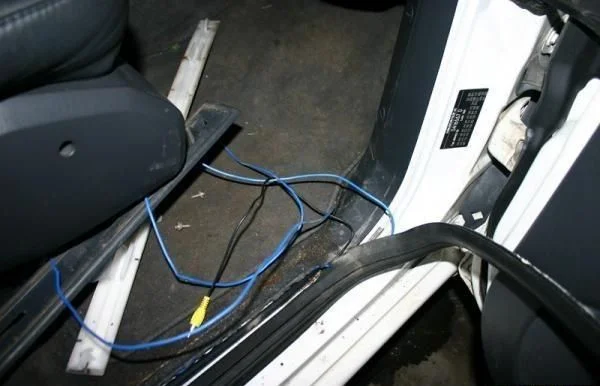

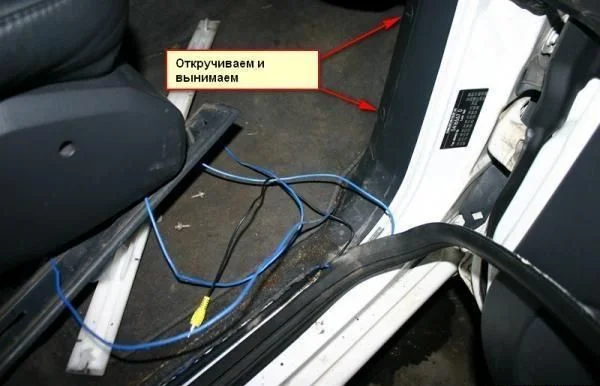

Прокладываем провода в салон, к правой части, там где разобрали фару и далее по полу под порожек.

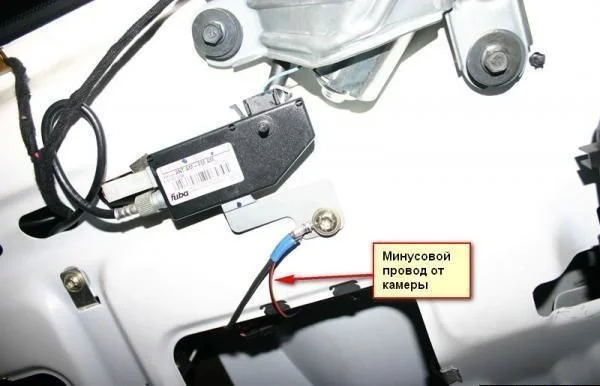

После минусовой провод от камеры крепим к кузову

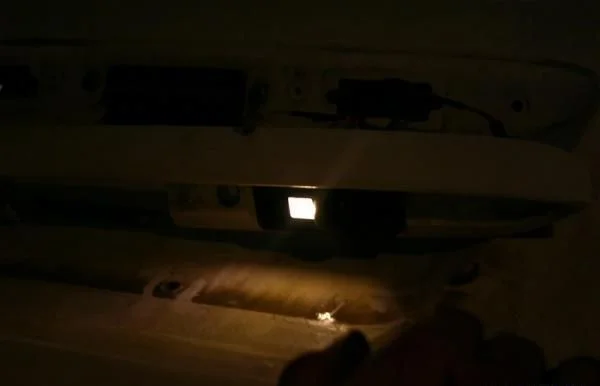

Тестим подсветку на факт работоспособности.
Изолируем всё.

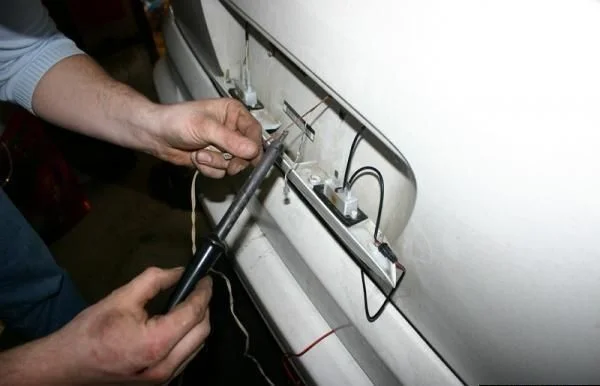

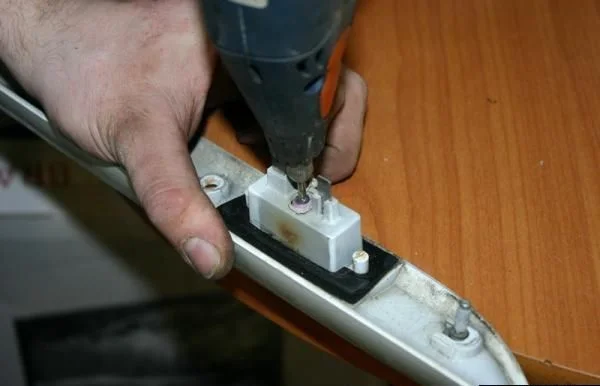

Паяем провода подсветки, что идут от камеры к штатным проводам подсветки.

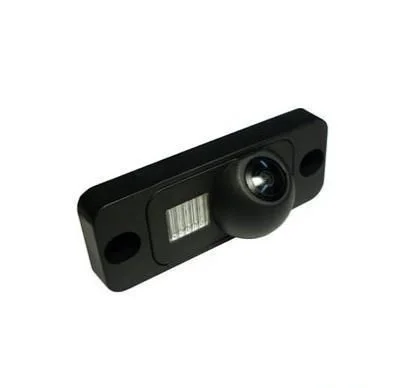

В качестве камеры заднего вида для Mercedes ML в кузове w163 идеально подходит камера PleerVox PLV-CAM-MB01.

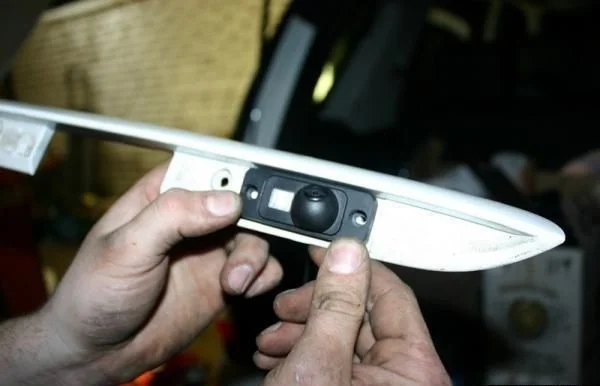

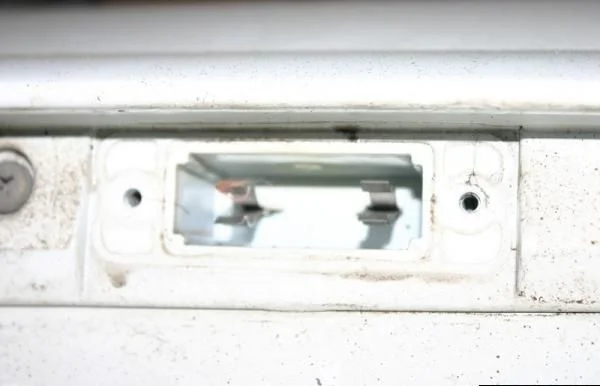

Примеряем камеру — вот что получается.

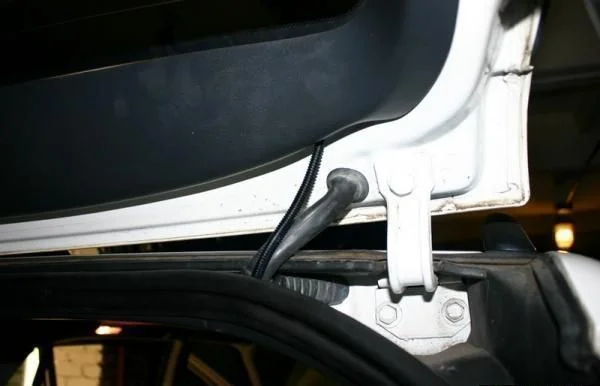

Далее аккуратно прокладываем провода в салон.

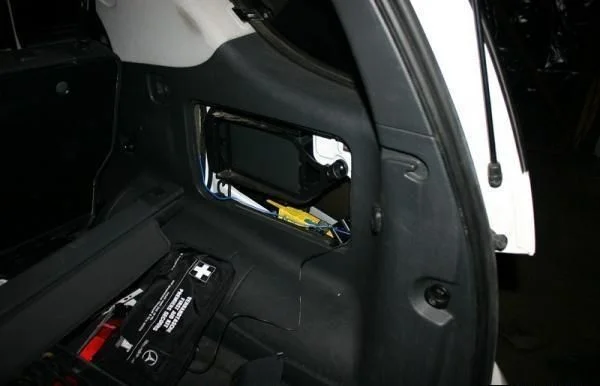

Далее дабы провода от камер можно было проложить в багажник — проделываем отверстие для проводов.
Выкручиваем пластиковую рамку. Она крепится на двух саморезах и двух гайках с внутренней стороны двери (для этого необходимо снять обшивку двери багажника).
Тут изображена подсветка номерных знаков, её нужно снять.

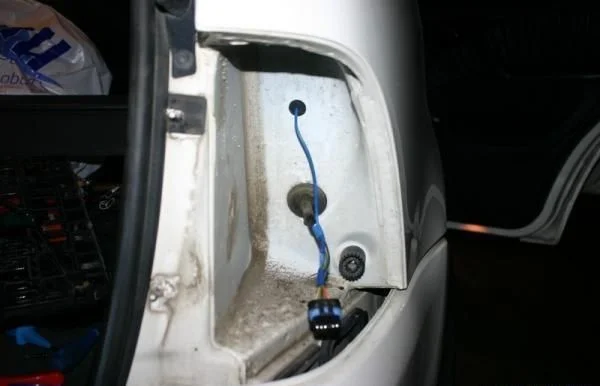

Первым делом снимаем заднею правую фару.
Далее нужно найти провод, который отвечает за включение задней хода, так как при включении заднего хода, камера должна получать питание от плюса лампочки заднего хода. Для этого ставим машина на R (задняя передача) и начинаем прозванивать провода.
В нашем случае это оказался серый провод. К нему нужно поцепить плюсовой провод нашей камеры.

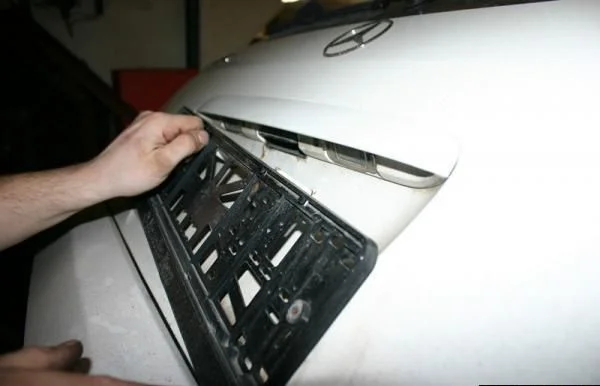

После убираем номерной знак и его рамку.

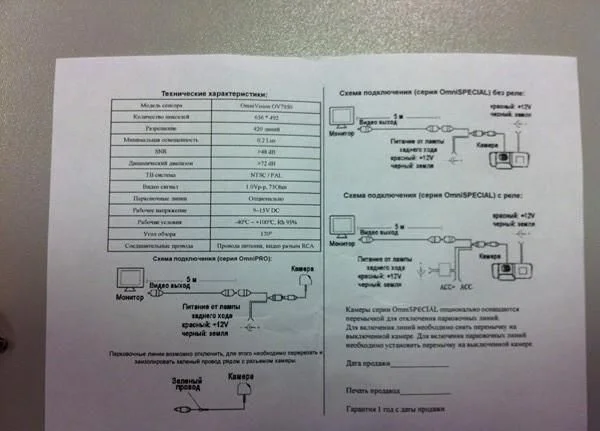

также идёт к ней инструкция.

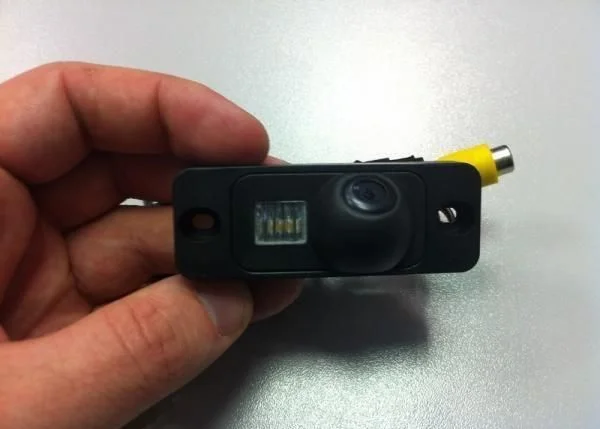

И сама камера

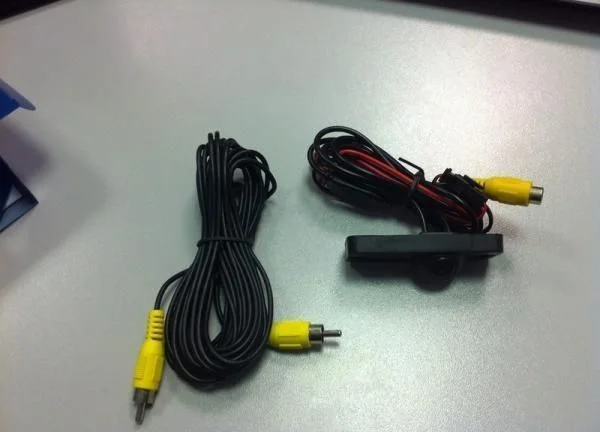

Комплектация: провода.

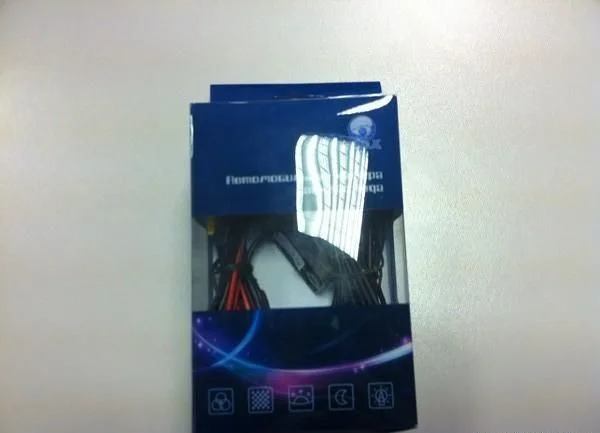

Вот так вот она выглядит в коробке.
