Замена коленвала ВАЗ 2110

23 ноября 2020

•

18K

Коленчатый вал — деталь (или узел деталей) сложной формы, имеющая шейки для крепления шатунов, от которых воспринимает усилия и преобразует их в крутящий момент. Составная часть кривошипно-шатунного механизма.

Причины неисправности коленвала ВАЗ 2110

Одна из распространенных неисправностей, когда вкладыш буквально «прикипает» к коленвалу, вследствие чего вкладыш изнашивается и оставляет круговые риски на коленвале, способствуя износу шейки коленвала.
Если в процентном соотношении, то порядка 80 процентов дефектов составляет проворот вкладыша и задир вала, остальные это — естественный износ двигателя, выработавшего свой ресурс.
Повышенные нагрузки на сам двигатель, усталость металла, способствуют к разрушению коленвала, например, происходит разрыв коренной или шатунной шейки — лопнувший вал.
Также выходу из строя способствует неправильная проточка вала и подбор вкладышей в автомастерской. Иногда, чтобы сэкономить, мастер при ремонте двигателя просто подбирает вкладыши нужного размера, не протачивая вал.
Износ отверстий фланца вала под болты крепления маховика. В таком случае требуется их обработка разверткой до ремонтного размера в сборе с маховиком.

Причины поломки коленвала чаще всего вызваны недосмотром за необходимым уровнем масла в двигателе, несвоевременная его замена, реже — длительной работой двигателя на максимальных оборотах, в частности, еще и недостаточно прогретого.

Процесс замены коленвала сложный, требует от мастера глубоких познаний в конструкции двигателя, так как его придется разбирать. Плюс к этому необходимо провести замену вкладышей коленчатого вала, что потребует весьма специфический набор ключей, а также механическую лебедку, на который нужно будет поднять двигатель.

Если у вас есть все необходимое и вы уверены в своих познаниях конструкции мотора, то вам поможет нижеприведенная инструкция:

Вынимаем аккумулятор.
Сливаем тосол и моторное масло.
Снимите с двигателя все навесные агрегаты (воздушный фильтр, карбюратор, стартер и т.д.).
Вывешиваем двигатель талью или используем подъёмник.
Отсоединяем заднюю, переднюю и правую опору двигателя ВАЗ 2110.
Откручиваем крепежные гайки кожуха сцепления и извлекаем мотор.
Кладем двигатель на подготовленный верстак и производим его полную разборку.
Выкручиваем крепежные болты крышек, которыми прикрыты коренные подшипники, а также болты крышек, которые прикрывают шатуны.
Вынимаем коленчатый вала, определить причину поломки, степень износа коленвала и вкладышей.

На двигателе ВАЗ 2112 перед установкой верхних вкладышей коренных подшипников аэрозольным очистителем карбюратора необходимо прочистить форсунки для охлаждения поршней.

Для работы будет необходимо следующие:

ключи и торцевые головки на 8, 10, 13, 17,19 мм;
динамометрический ключ;
домкрат;
ёмкость для слива масла;
смотровая яма или подъёмник.
отвёртка плоская, молоток;
вкладыши коренных подшипников ВАЗ 21080100010211;
вкладыши шатунов ДМР 21010100010415;
полукольцо упорного подшипника Lada 21010100518300.

Сливаем тосол и моторное масло. Вынимаем приводы передних колёс с полуосей КПП. Головкой «на 10» отворачиваем 16 болтов крепления поддона картера и снимаем его.

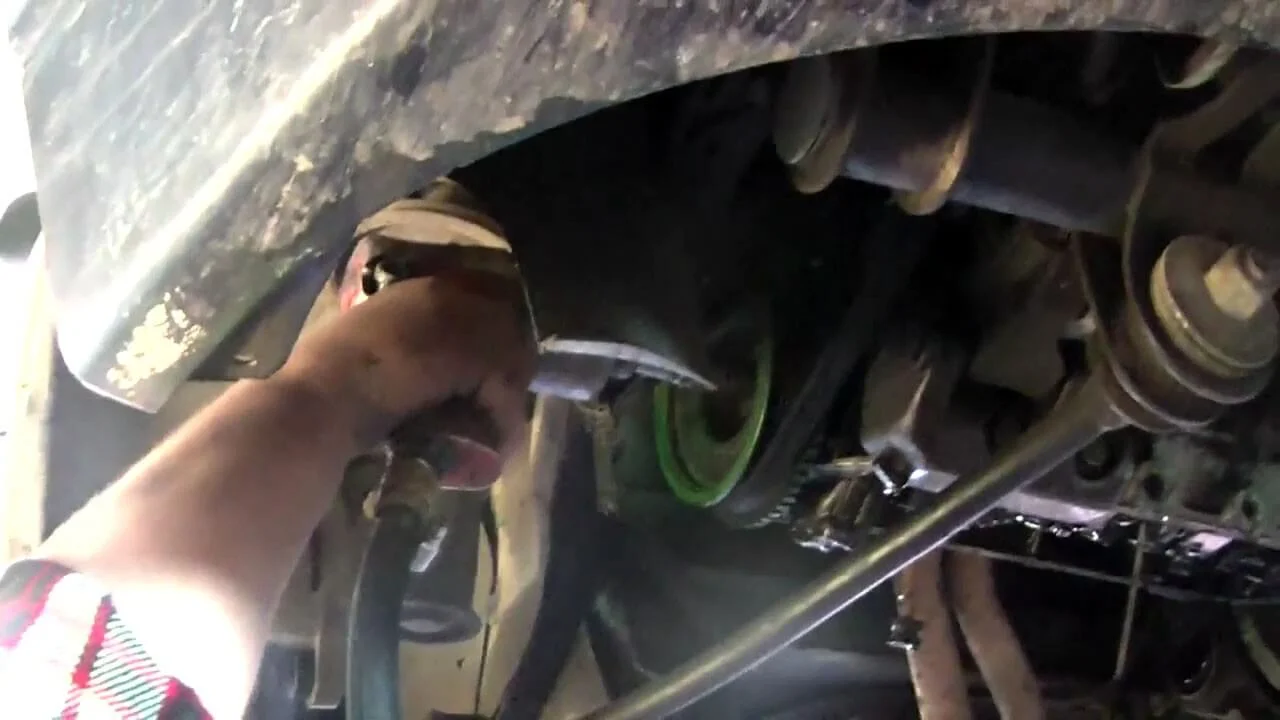

Ключом «на 19» отворачиваем болт крепления шкива привода генератора. Снимаем шкив привода генератора.

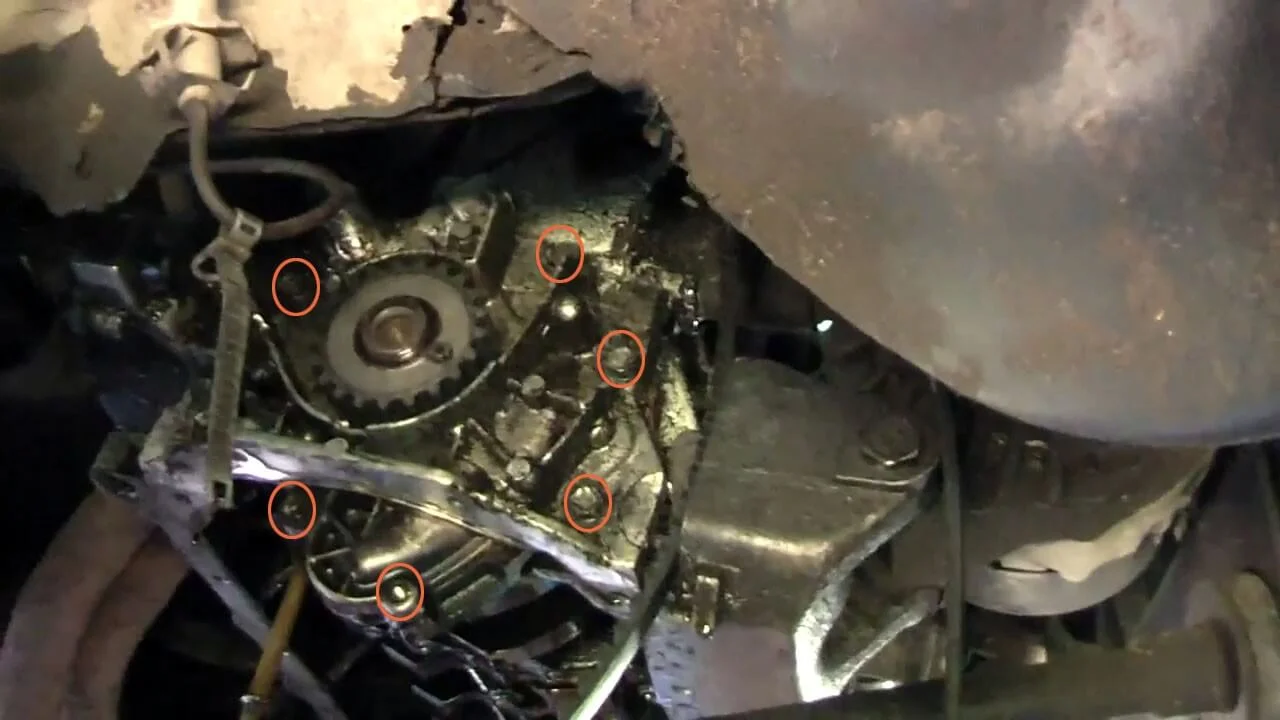

Головкой «на 10» отворачиваем шесть болтов крепления масляного насоса к блоку цилиндров.

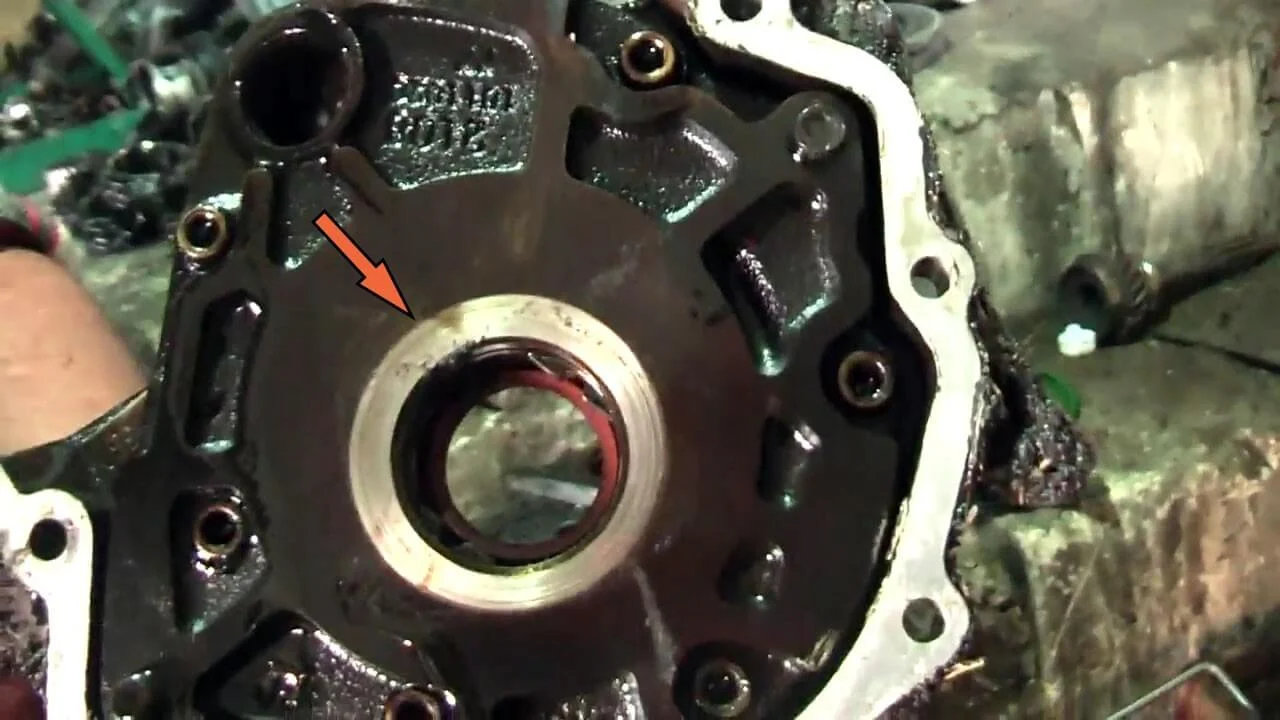

Поддеваем отверткой масляный насос и снимаем его. На лицо металлическая округлая выработка от коленвала, вследствие неправильной работы одного из шатунов и выхода из строя упорных полуколец.

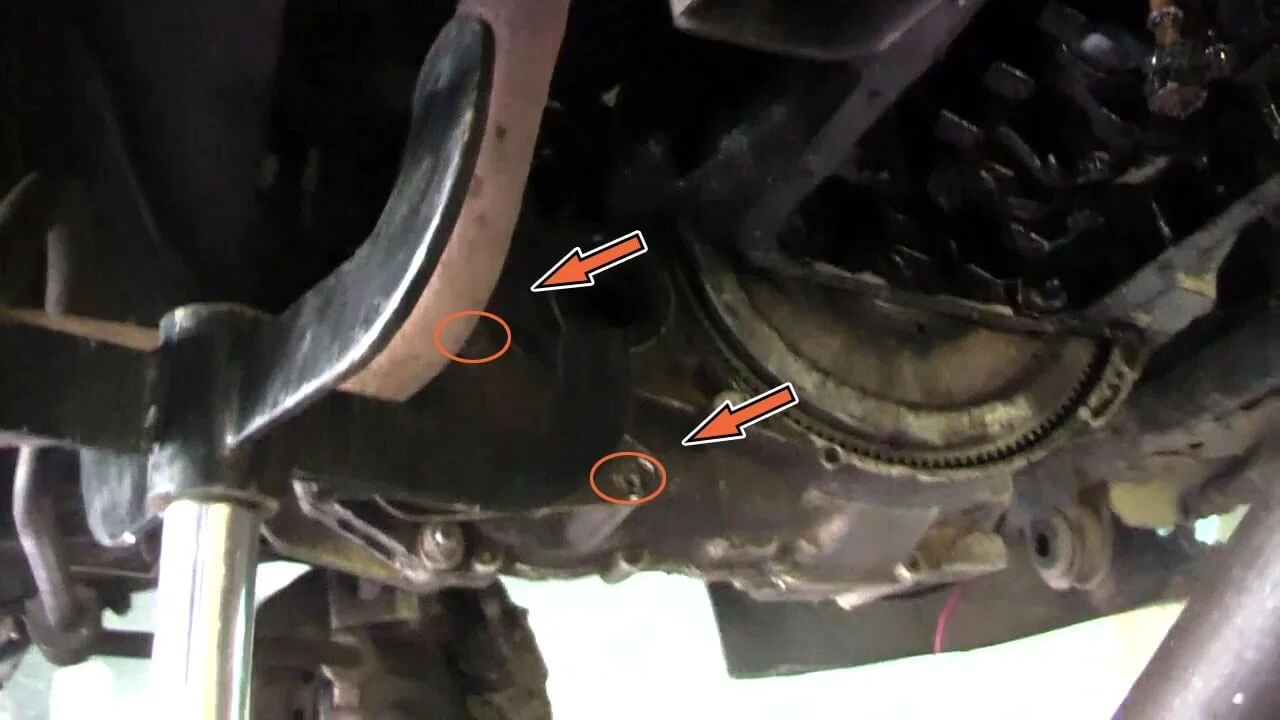

Ключом «на 13» отворачиваем два болта крепления кронштейна демпфера к картеру коробки передач.

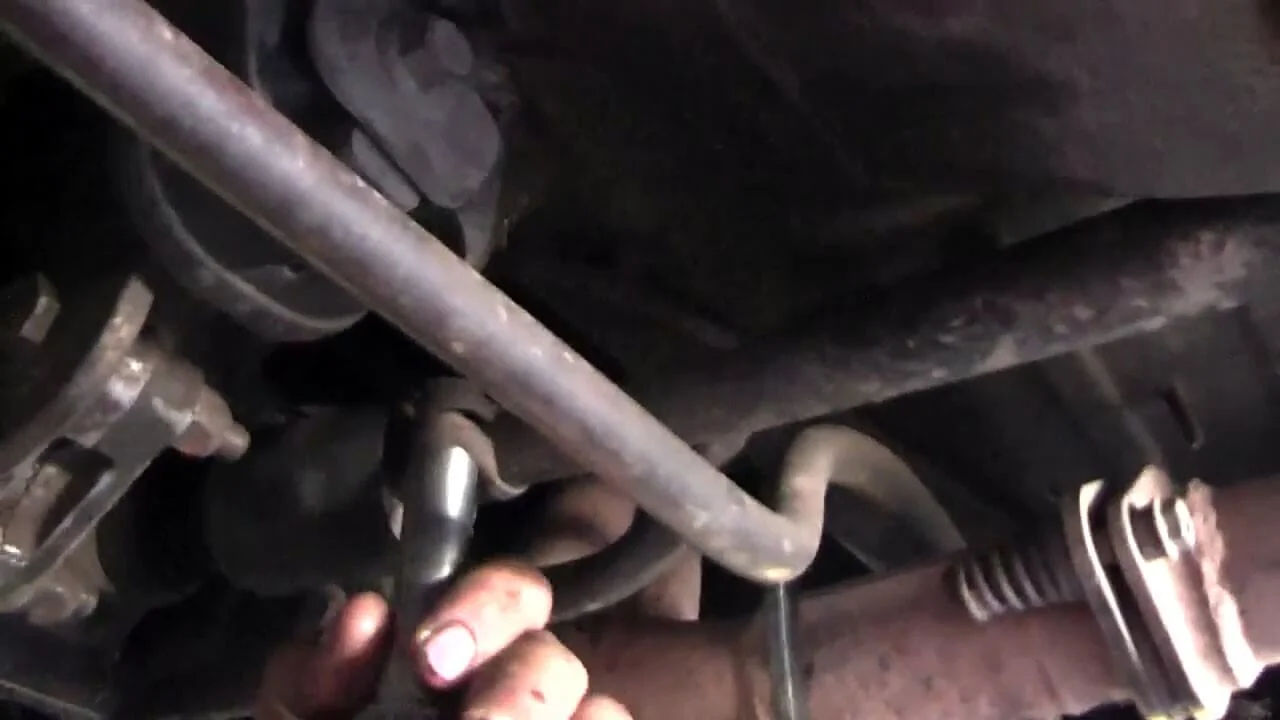

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач.

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

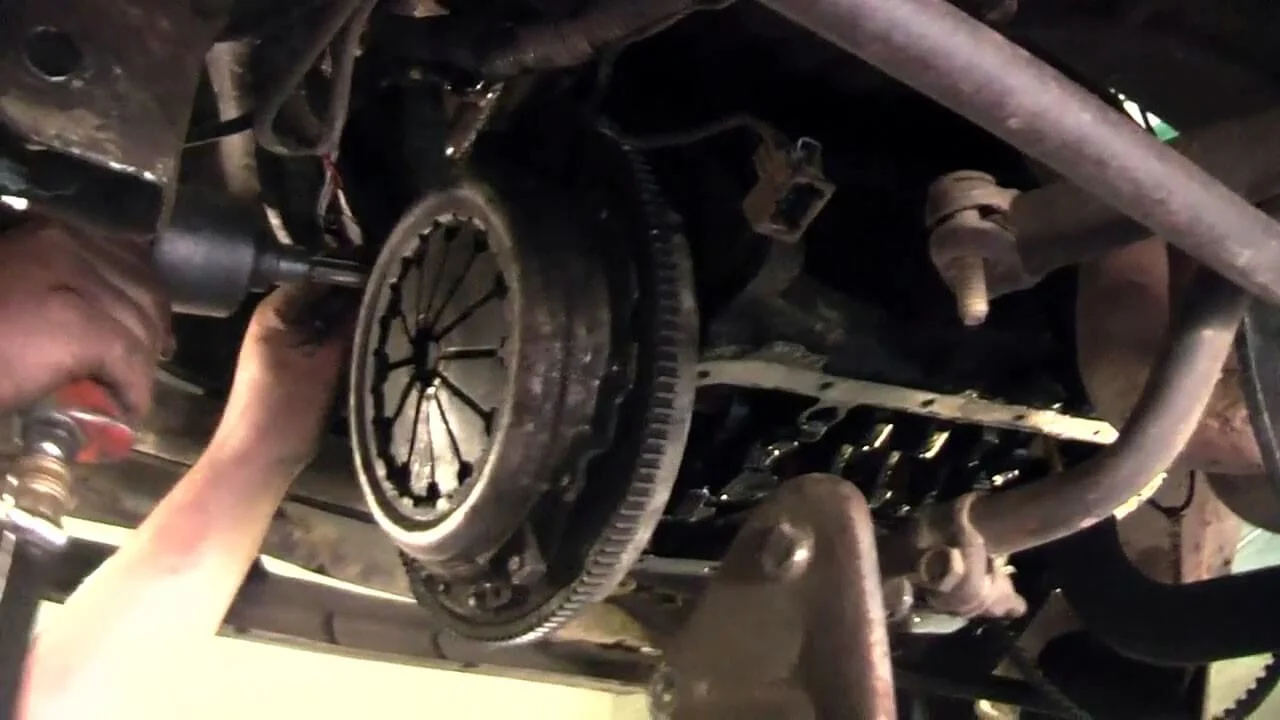

Ключом с головкой «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику.

Ключом с головкой «на 17» отвинчиваем шесть болтов крепления маховика и снимаем его.

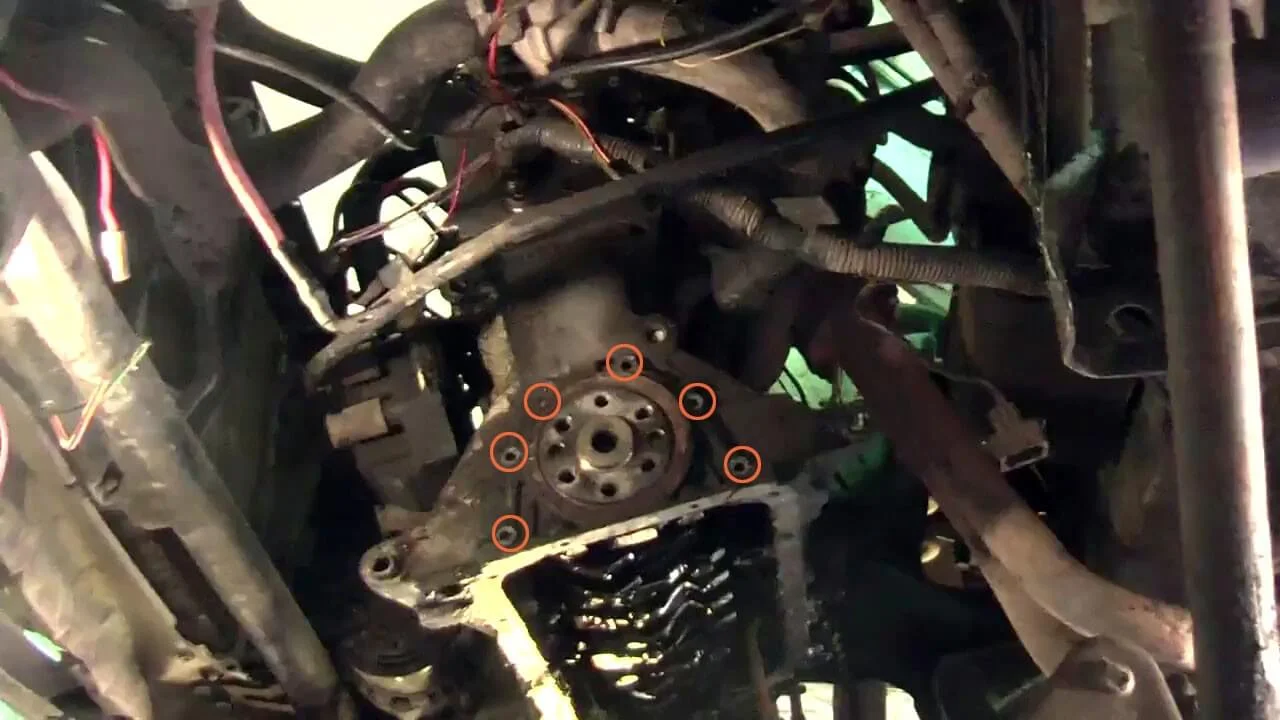

Ключом «на 10» отвинчиваем шесть болтов крепления держателя заднего сальника коленчатого вала.

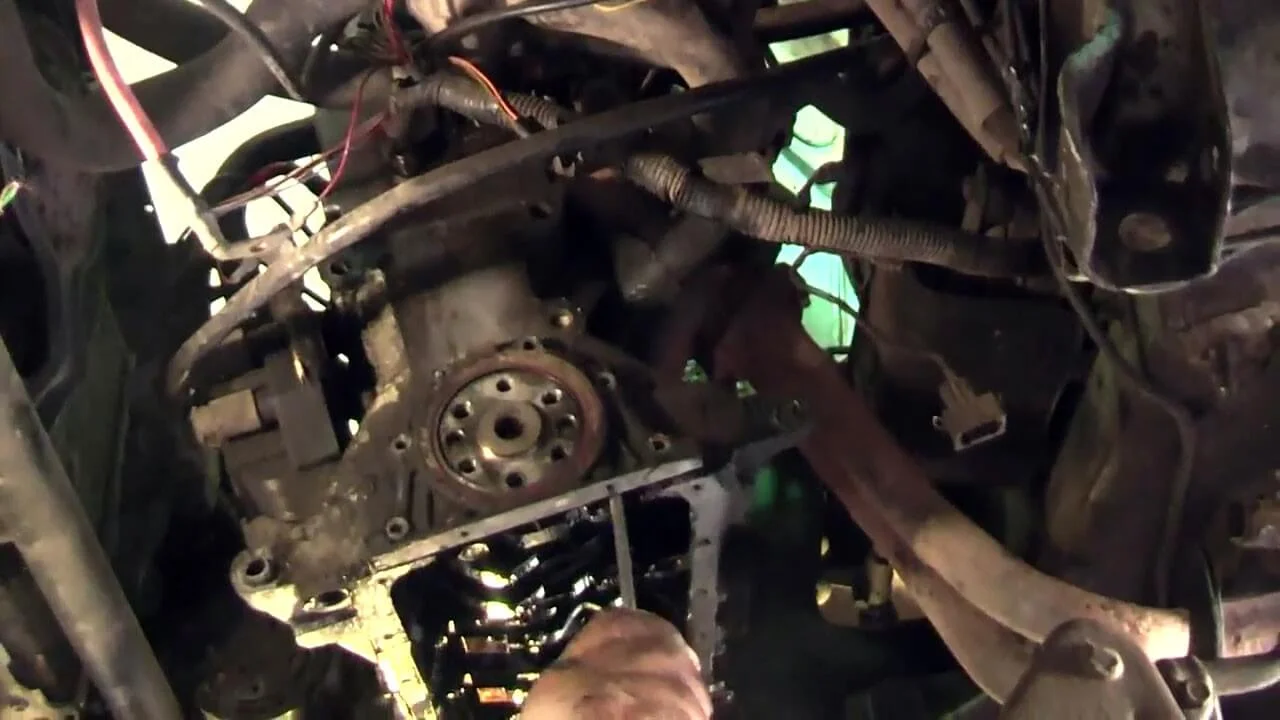

Поддев держатель отвёрткой, снимаем держатель и прокладку.

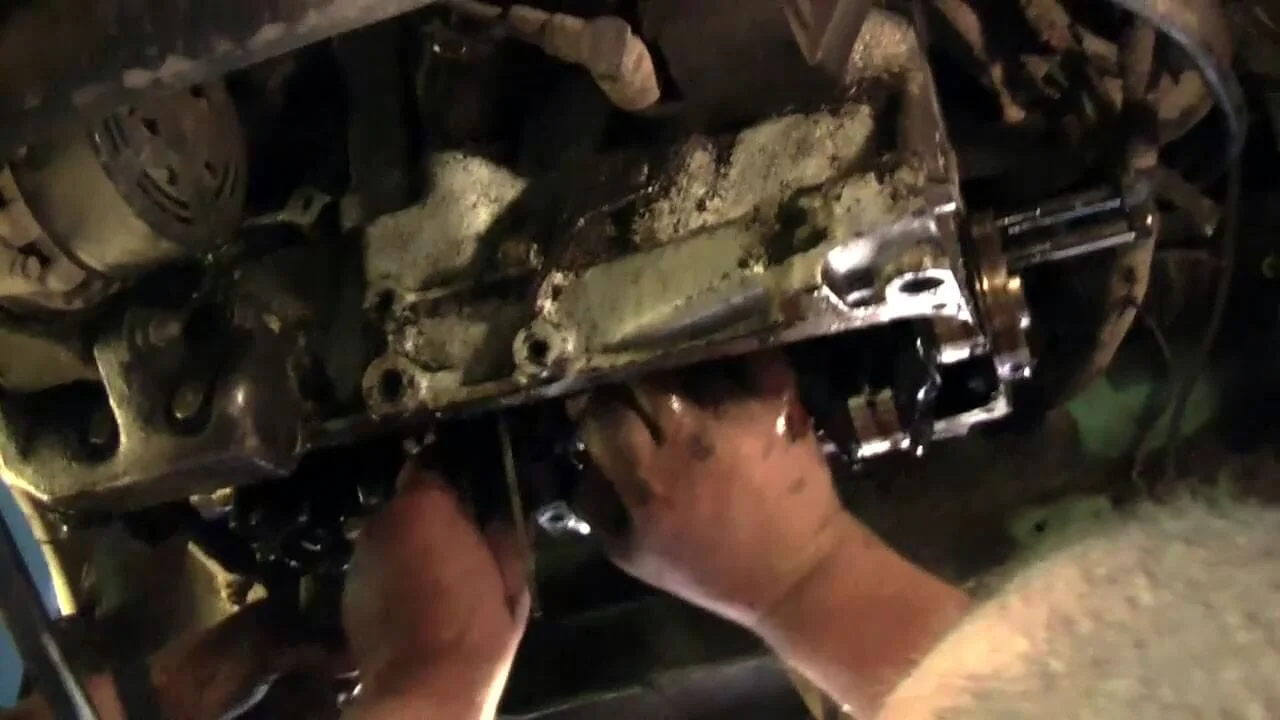

Головкой «на 14» отворачиваем гайки крепления крышки шатуна (шатун при этом должен находиться в НМТ).

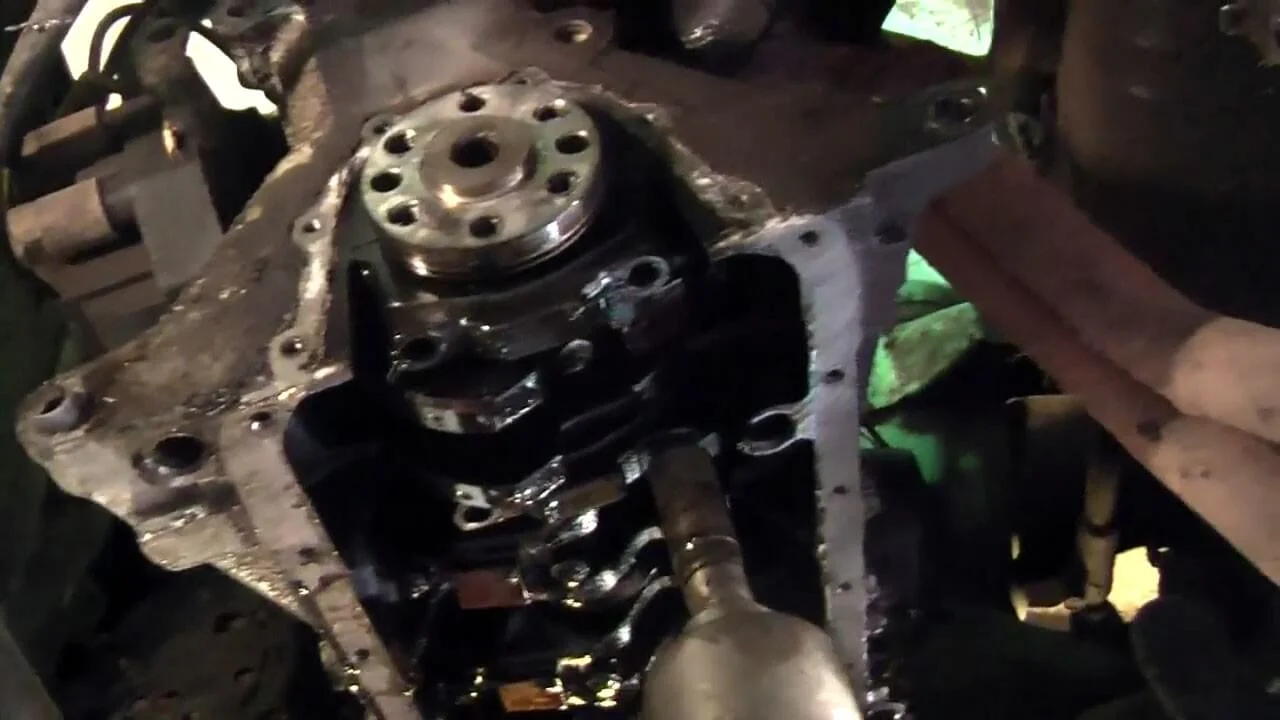

Головкой «на 17» отворачиваем десять болтов крепления крышек коренных подшипников коленчатого вала.

Вынимаем коленвал ВАЗ 2110.

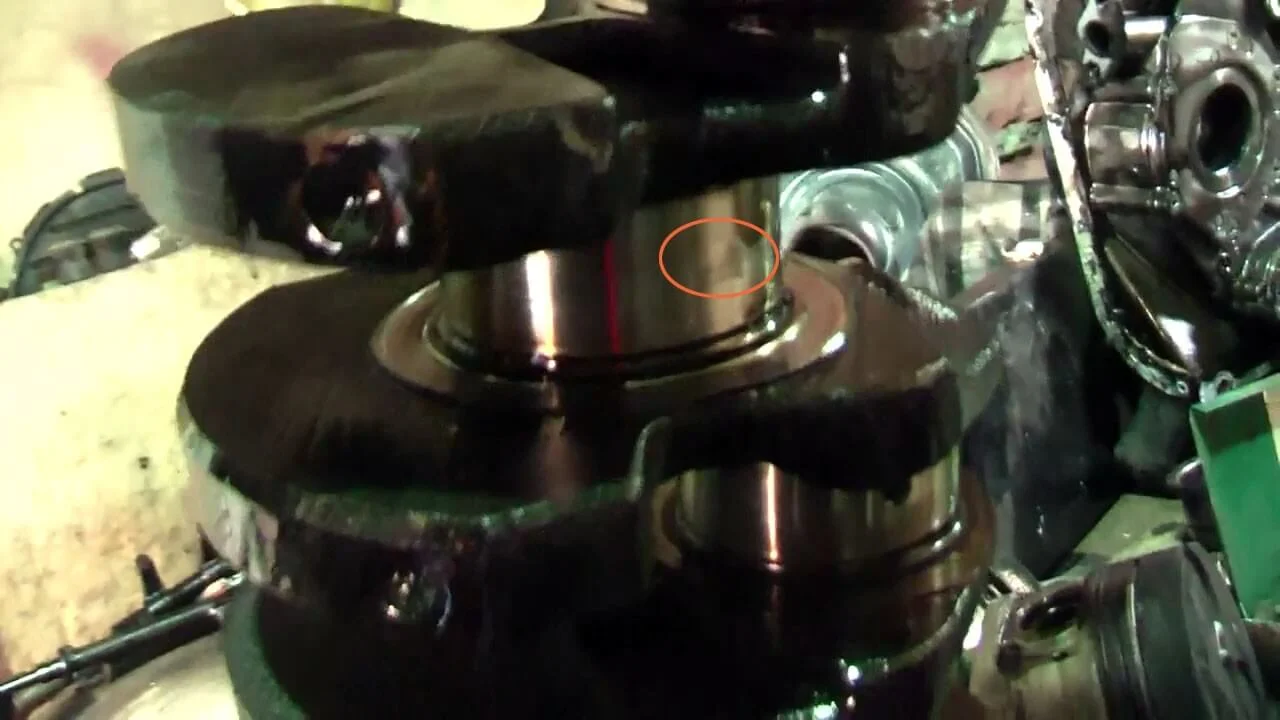

Обнаружены следы выработки шейки вала.

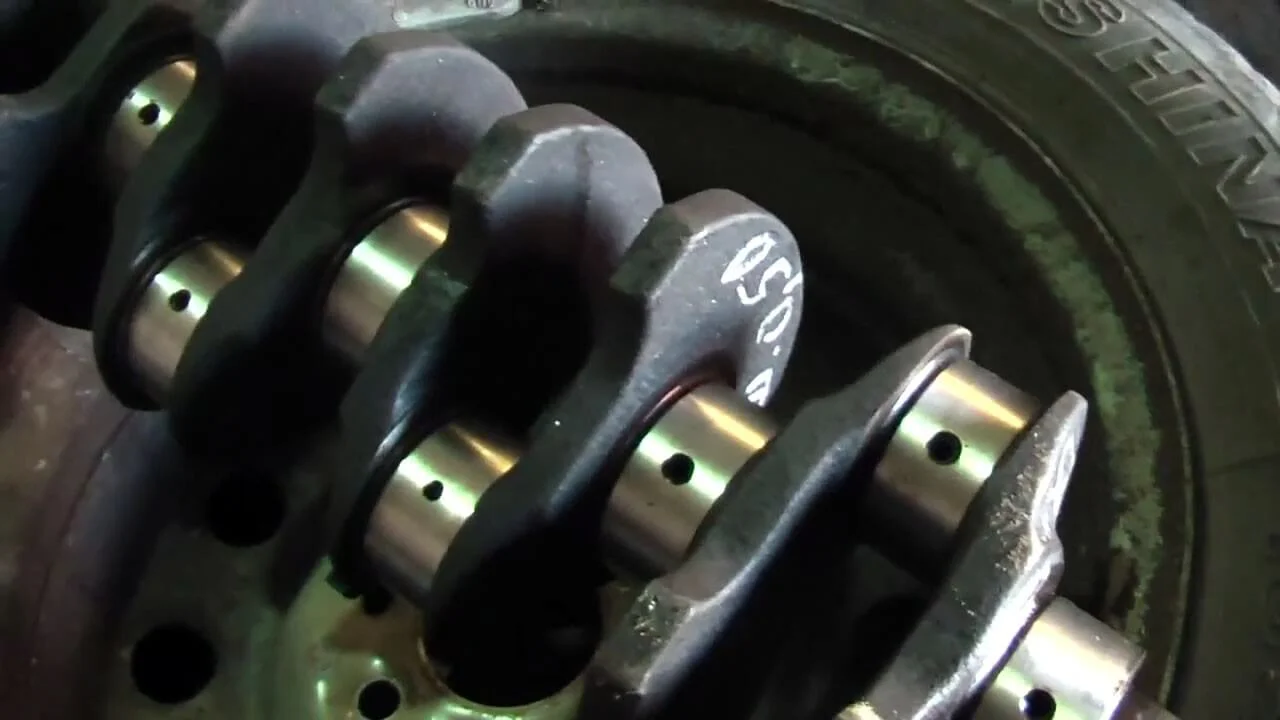

Берём новый коленвал, уже проточенный под размер вкладышей.

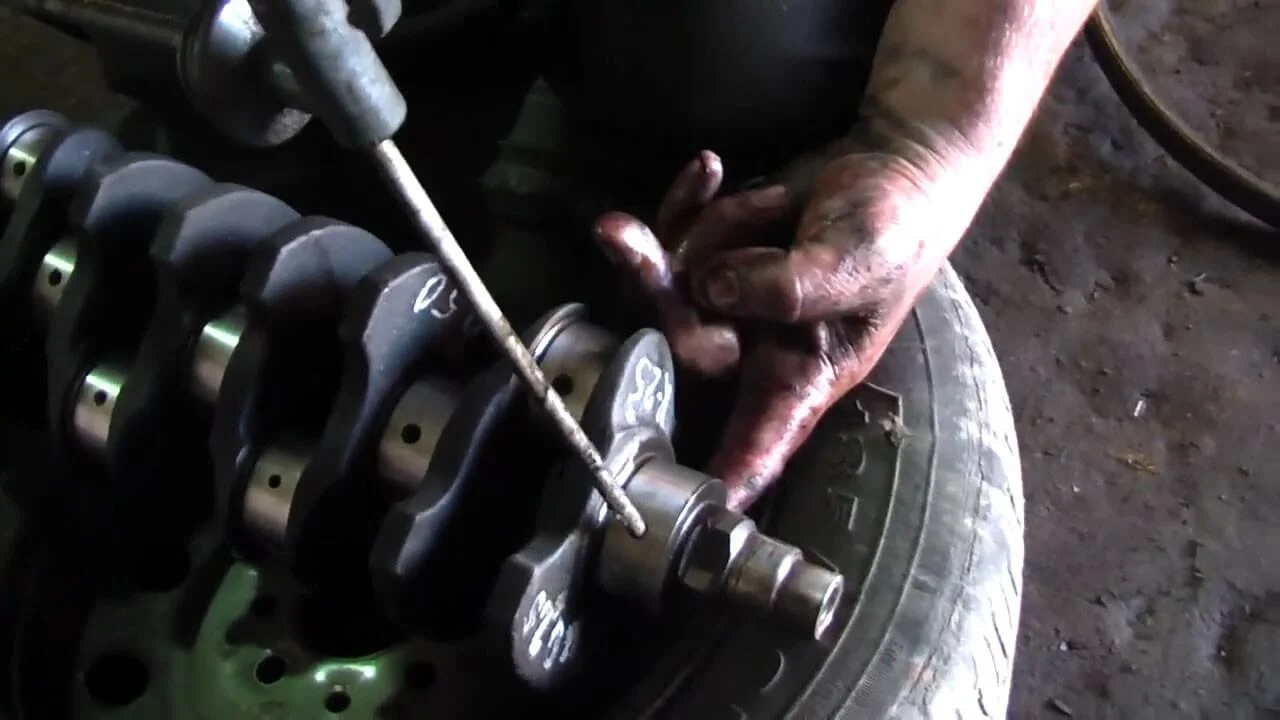

Продуваем его с помощью компрессора.

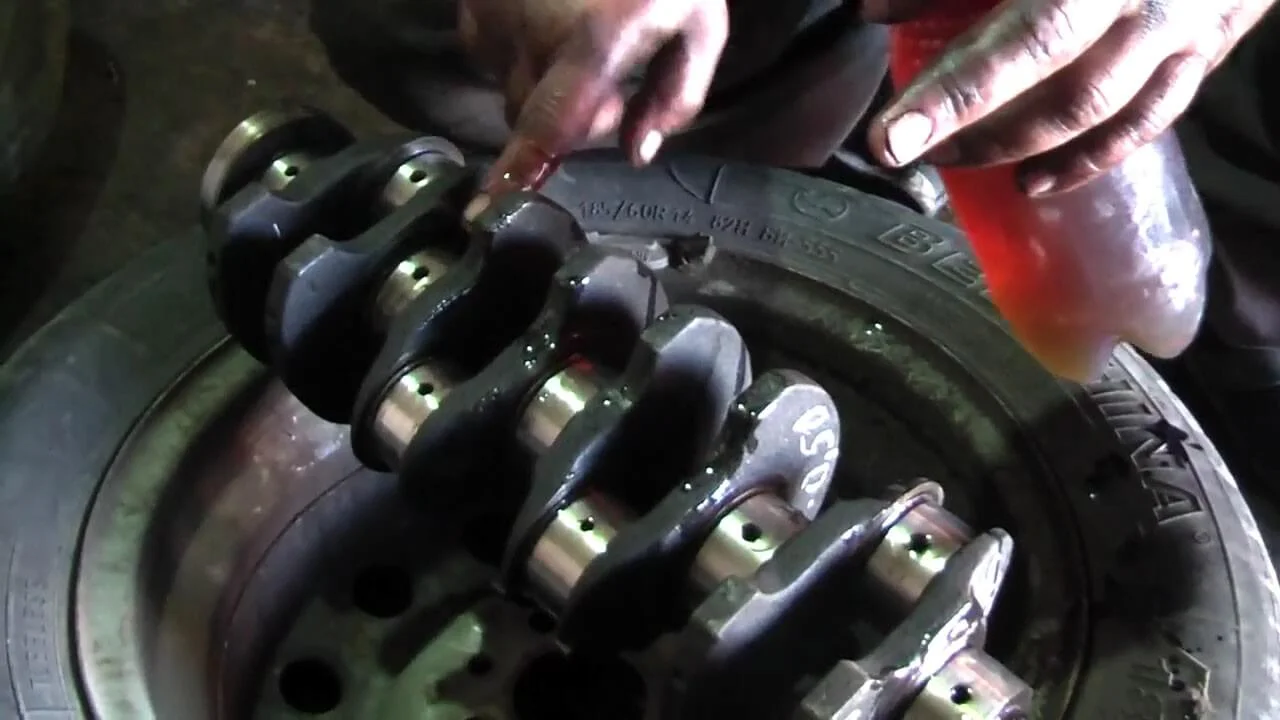

Смазываем его шейки машинным маслом.

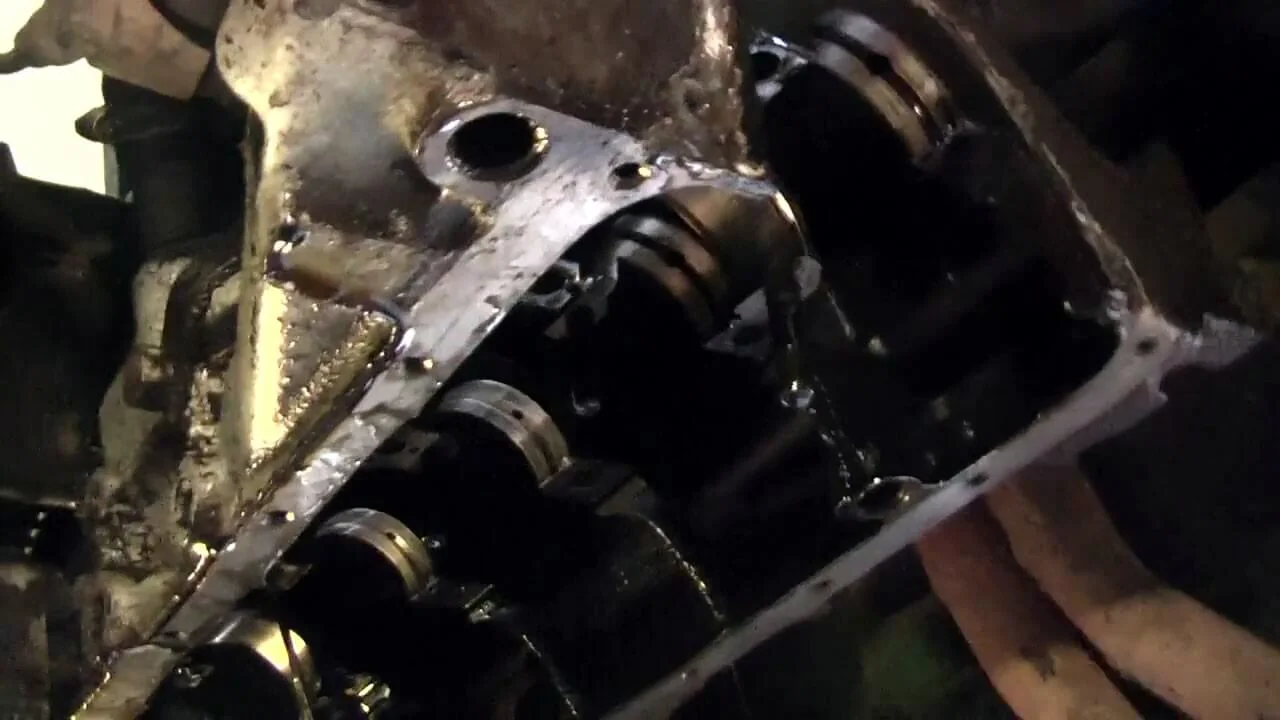

Вынимаем из постелей блока цилиндров и из крышки вкладыши коренных подшипников.

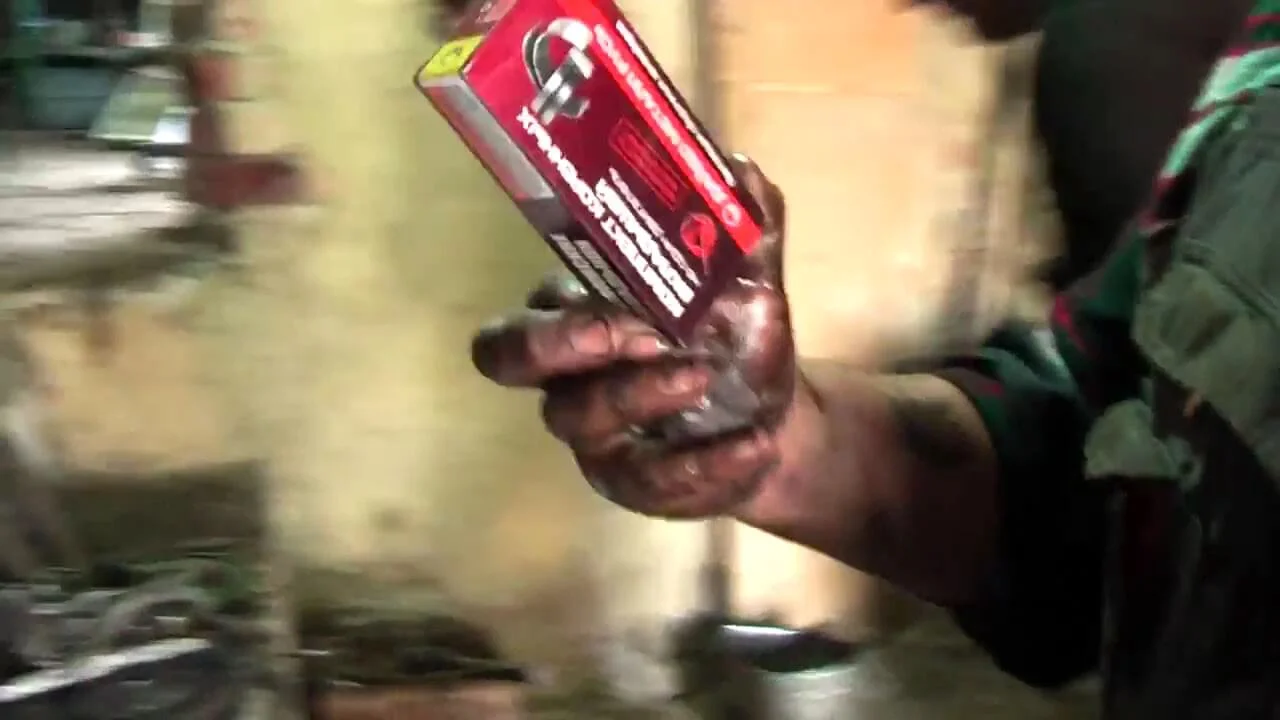

Берем новые вкладыши коренных подшипников.

Устанавливаем новые вкладыши на места в блоке цилиндров. В первой, второй, четвертой и пятой постелях блока цилиндров устанавливаем вкладыши с проточками, а в третью постель – вкладыш без проточки (такой же как и в крышке).

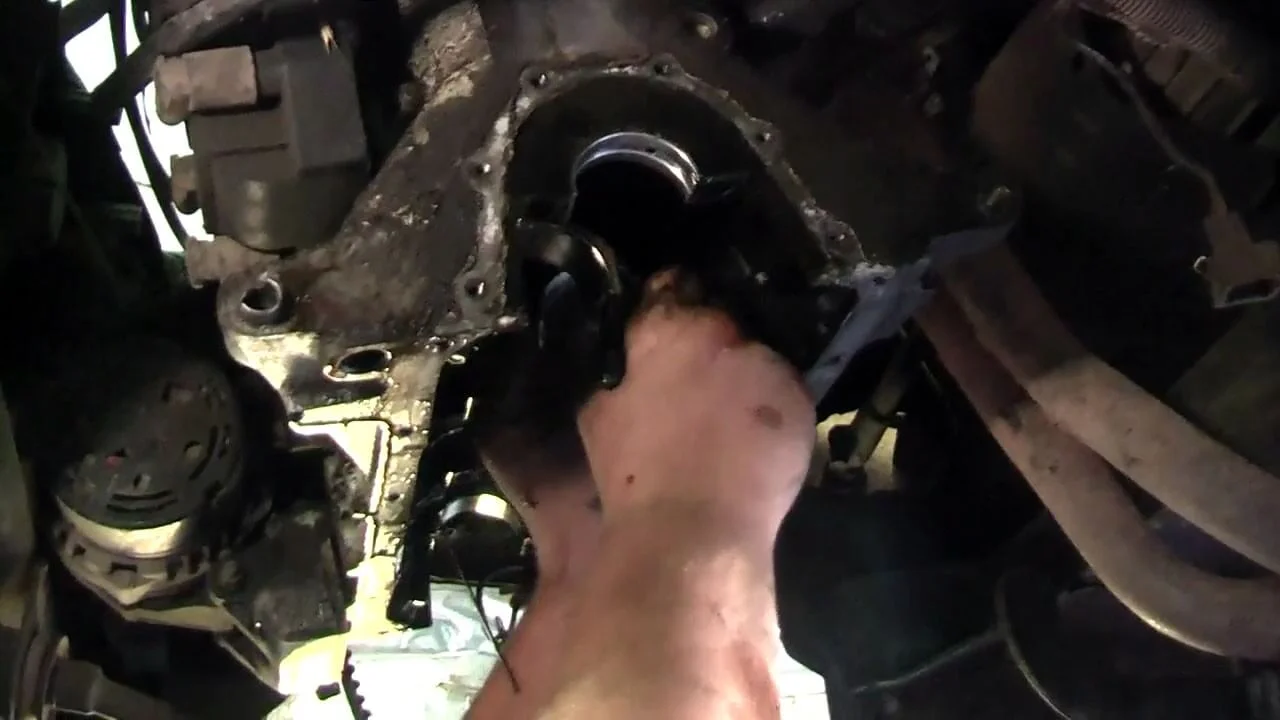

Устанавливаем и смазываем новые вкладыши подшипника в головки шатуна.

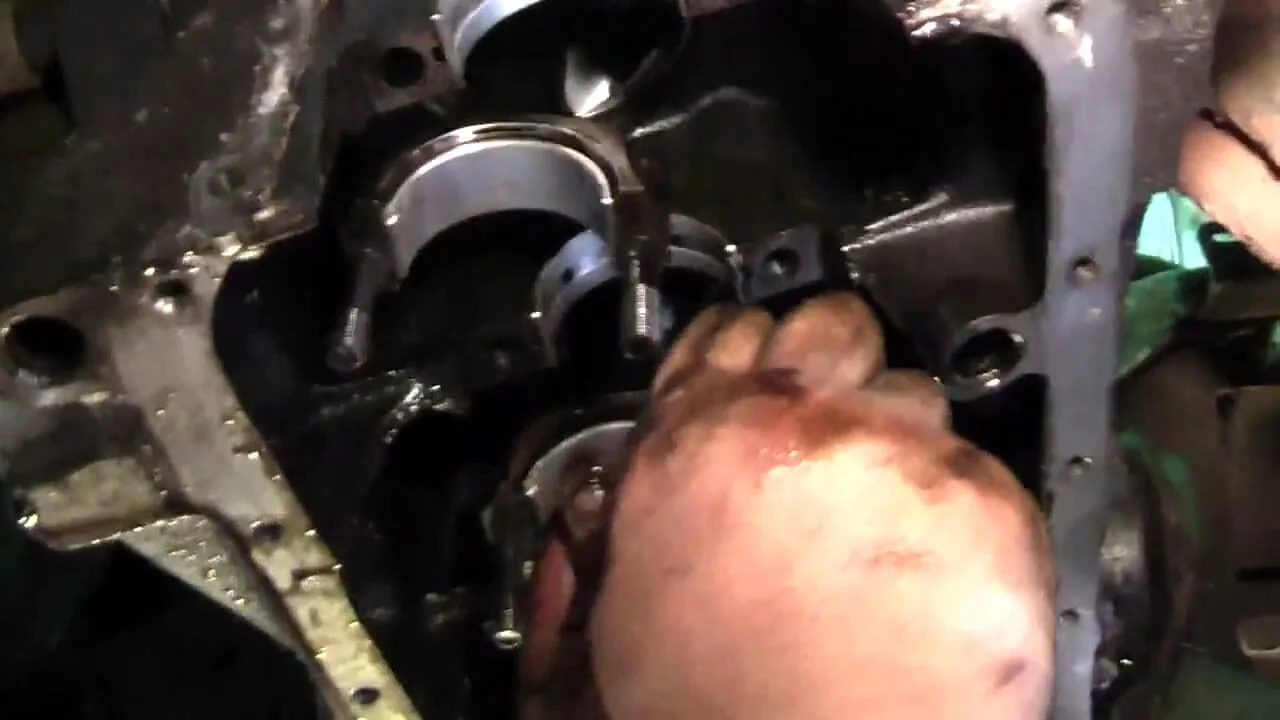

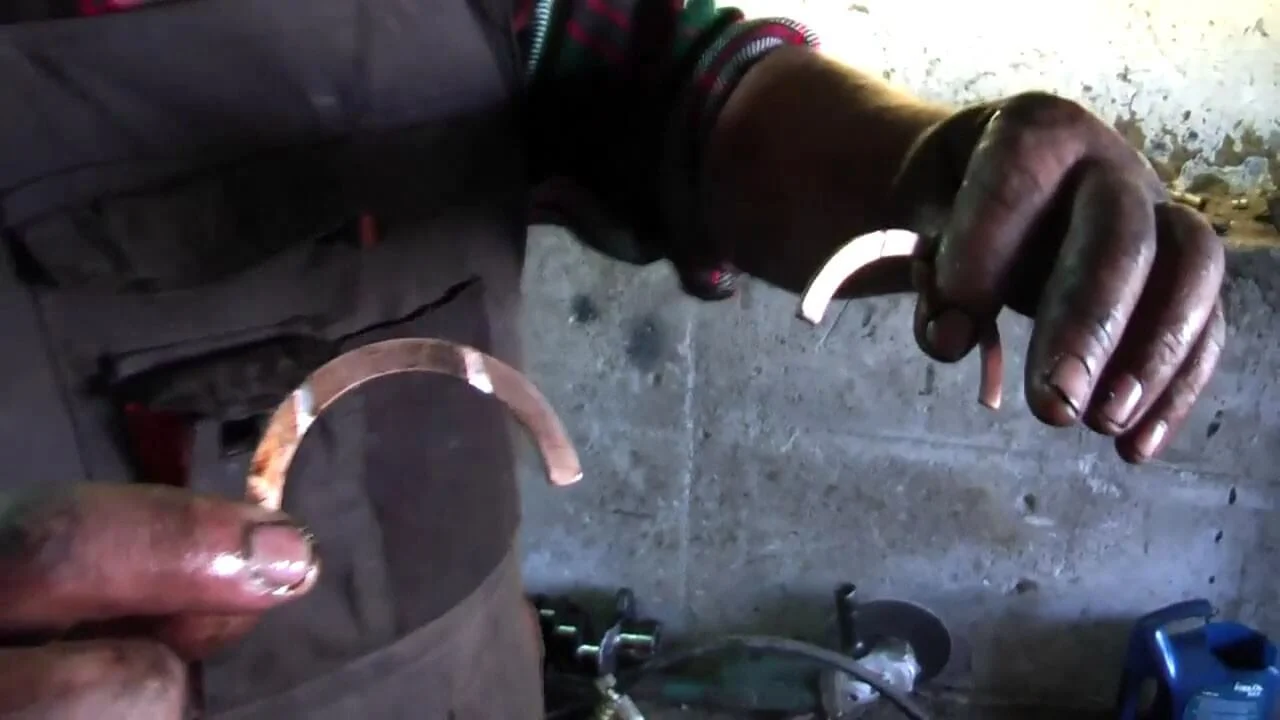

Устанавливаем в проточки опоры среднего коренного подшипника новые упорные полукольца. Важно, чтобы их выемки были расположены к щеке коленвала.

Смазываем вкладыши моторным маслом и укладываем в постели коленчатый вал.

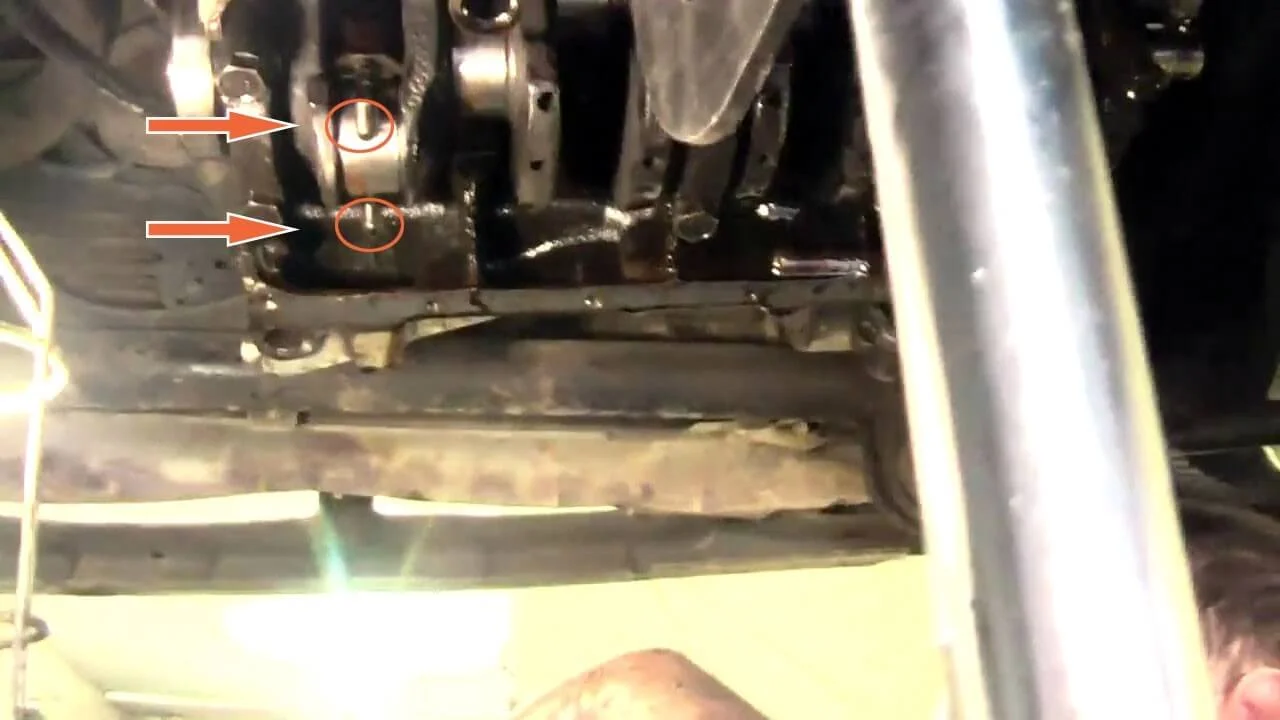

При установке крышки коренных подшипников проверьте метки, которые обозначены на их наружной поверхности (счет крышек начинается со стороны привода ремня газораспределительного механизма). Замки верхнего и нижнего вкладышей каждого подшипника располагаются с одной стороны.
