Замена прокладки ГБЦ Пежо 206

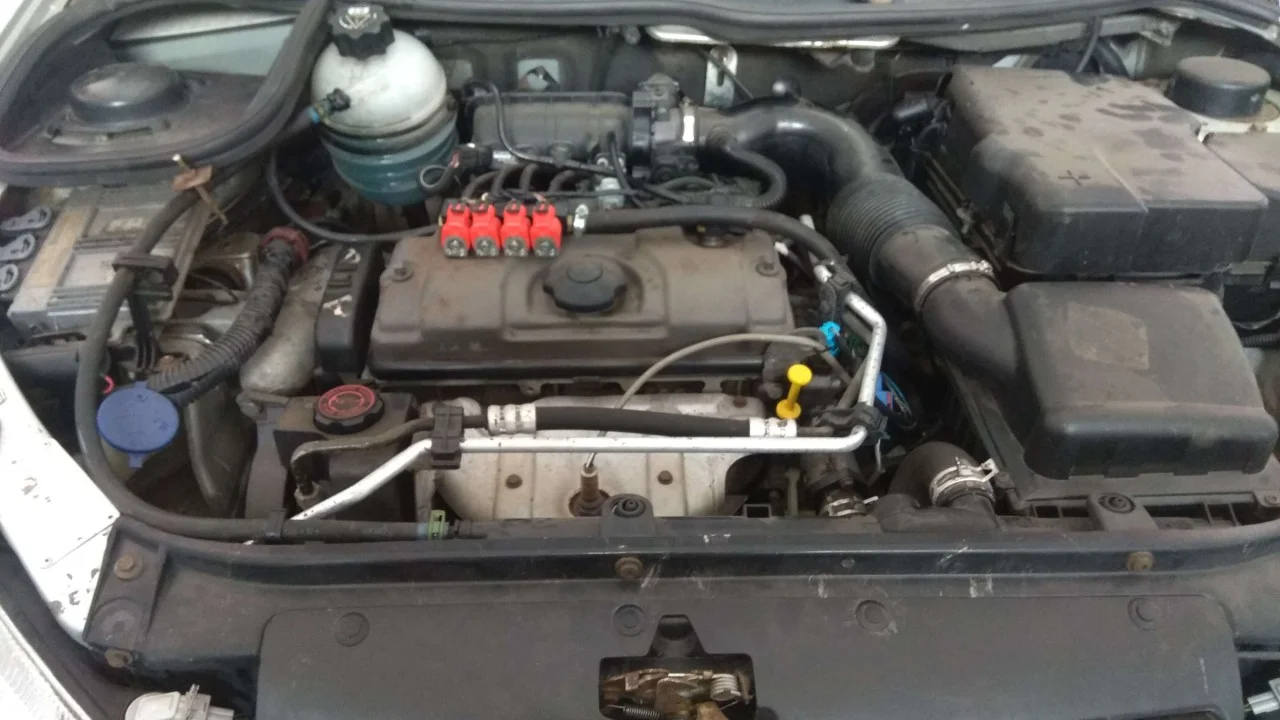

Начинаем искать проблему образования воздуха в системе охлаждения.

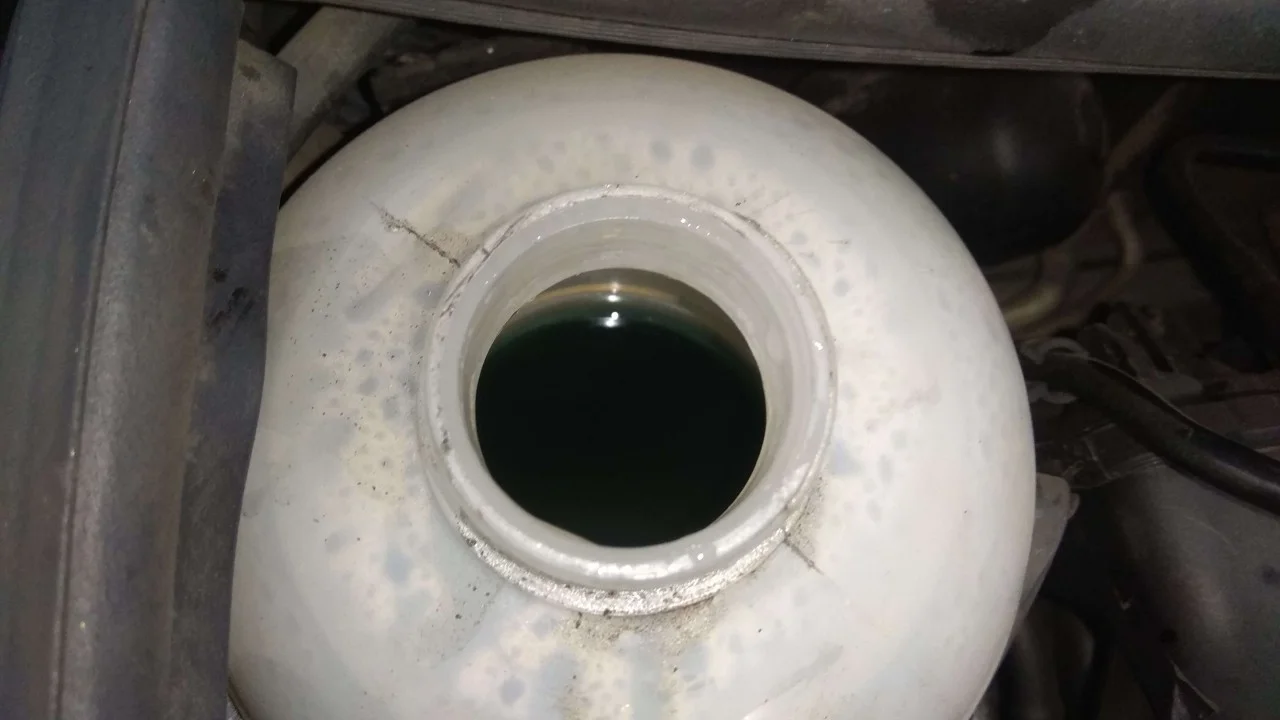

Начнем с более легкой работы, снятия и проверки водяного насоса. Сразу открываем крышку расширительного бачка системы охлаждения.

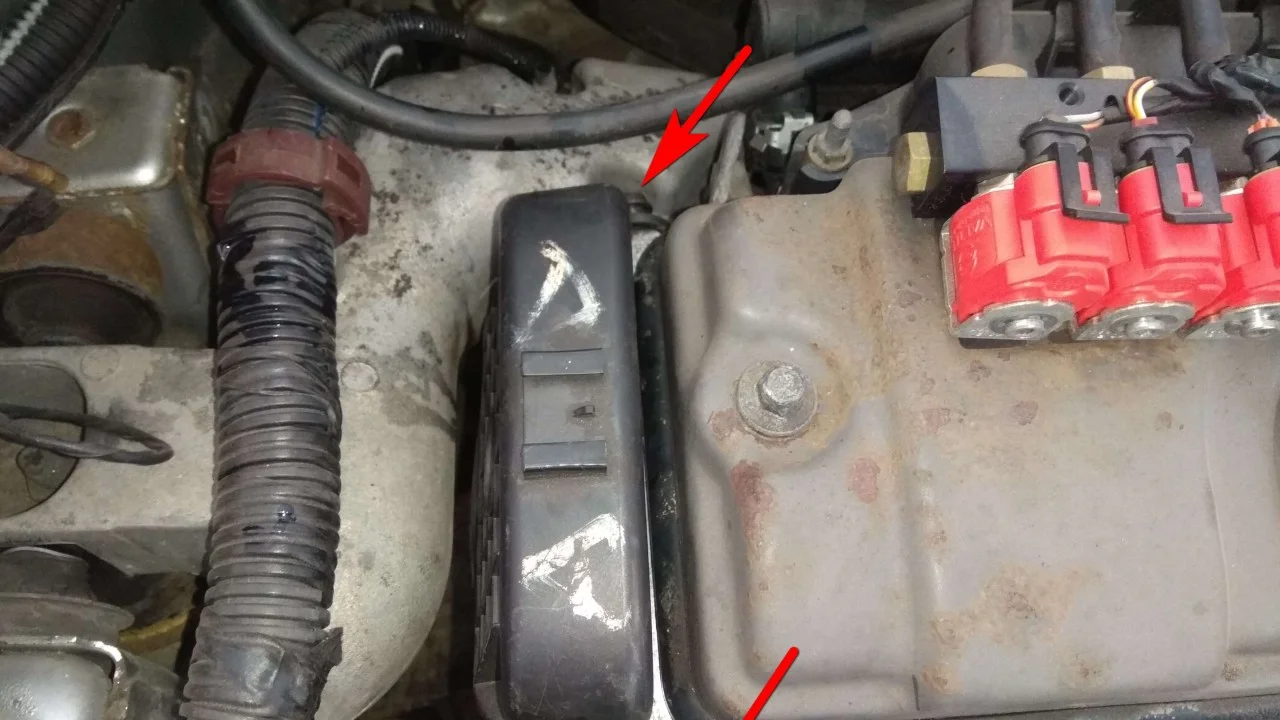

Откручиваем два болта крепления верхнего защитного кожуха ремня ГРМ. Используем ключ на 10мм.

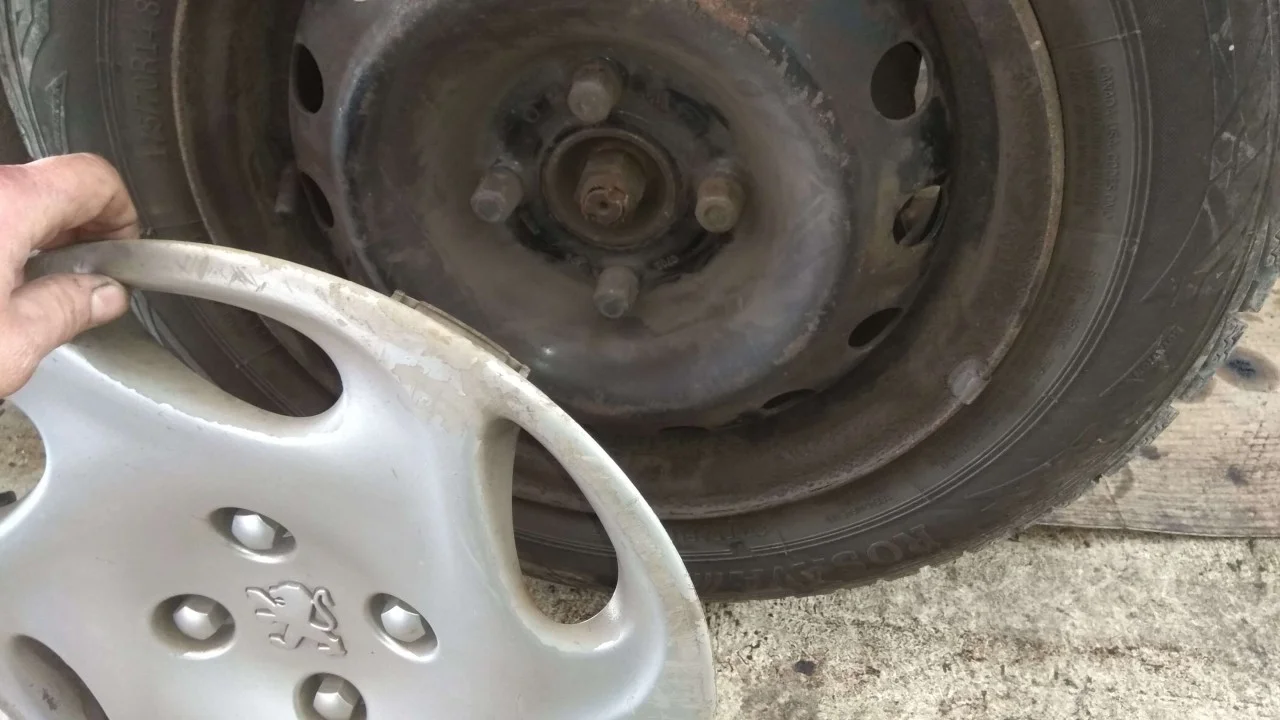

Теперь будем добираться до механизма ГРМ со стороны колеса. Снимаем колпак и откручиваем переднее правое колесо, используя ключ на 17мм.

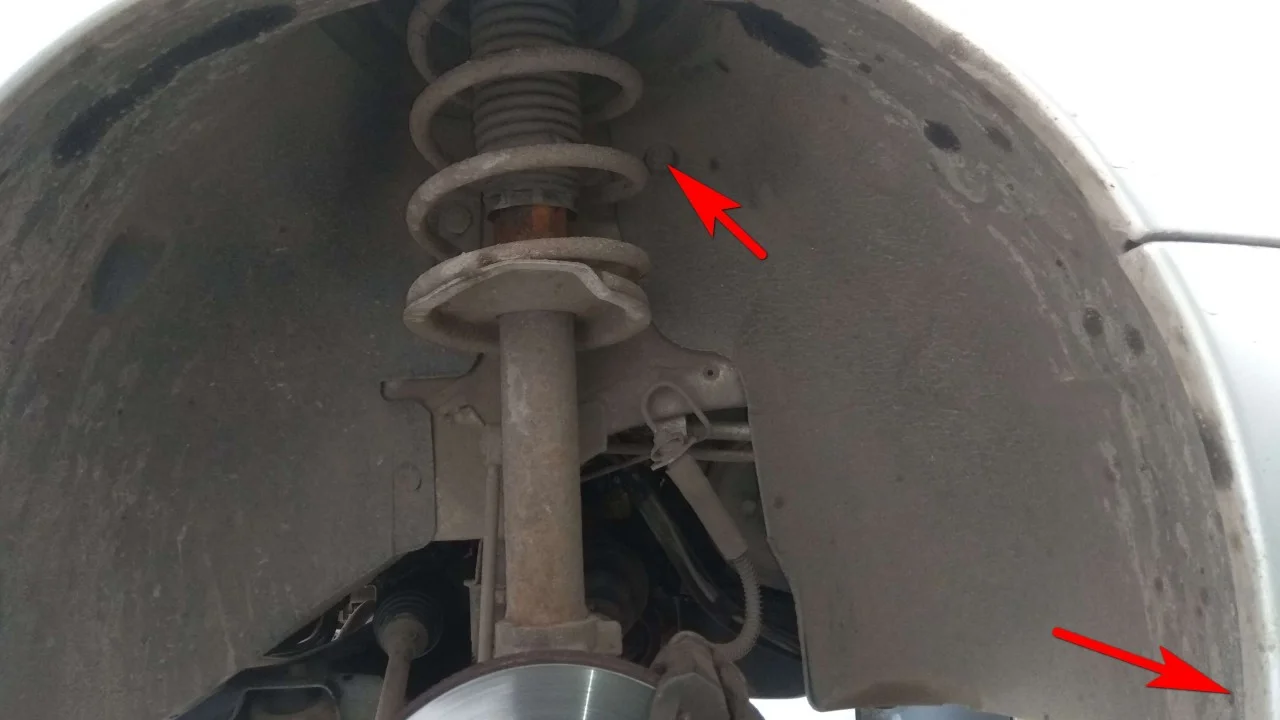

Отщелкиваем пистоны крепления подкрылка, указанные стрелками на фото.

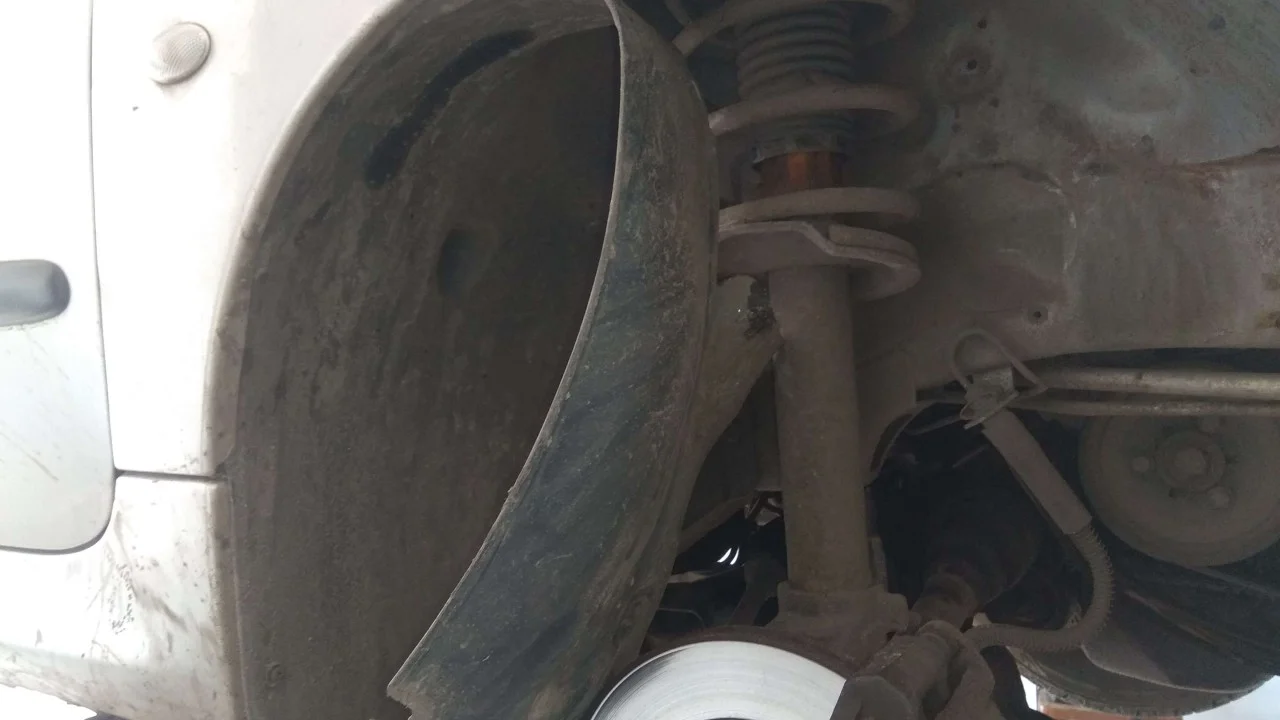

И откручиваем два шурупа крепления подкрылка к бамперу, используя ключ torx T25.

Теперь отгибаем подкрылок за стойку и получаем свободный доступ к ременному приводу двигателя.

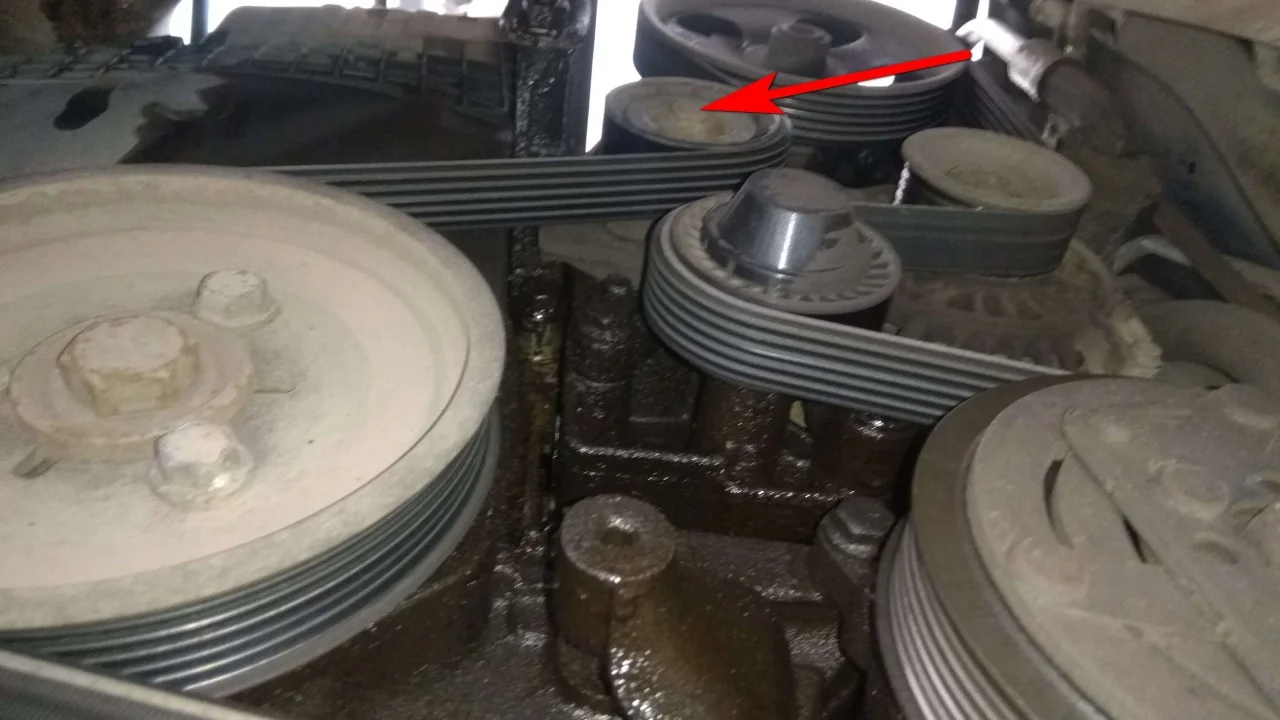

Далее мы будем снимать ремень генератора. Стрелкой указан натяжной ролик ремня. С помощью ключа на 15мм проворачиваем ролик по часовой стрелке, ослабляя натяжку ремня, и снимаем ремень.

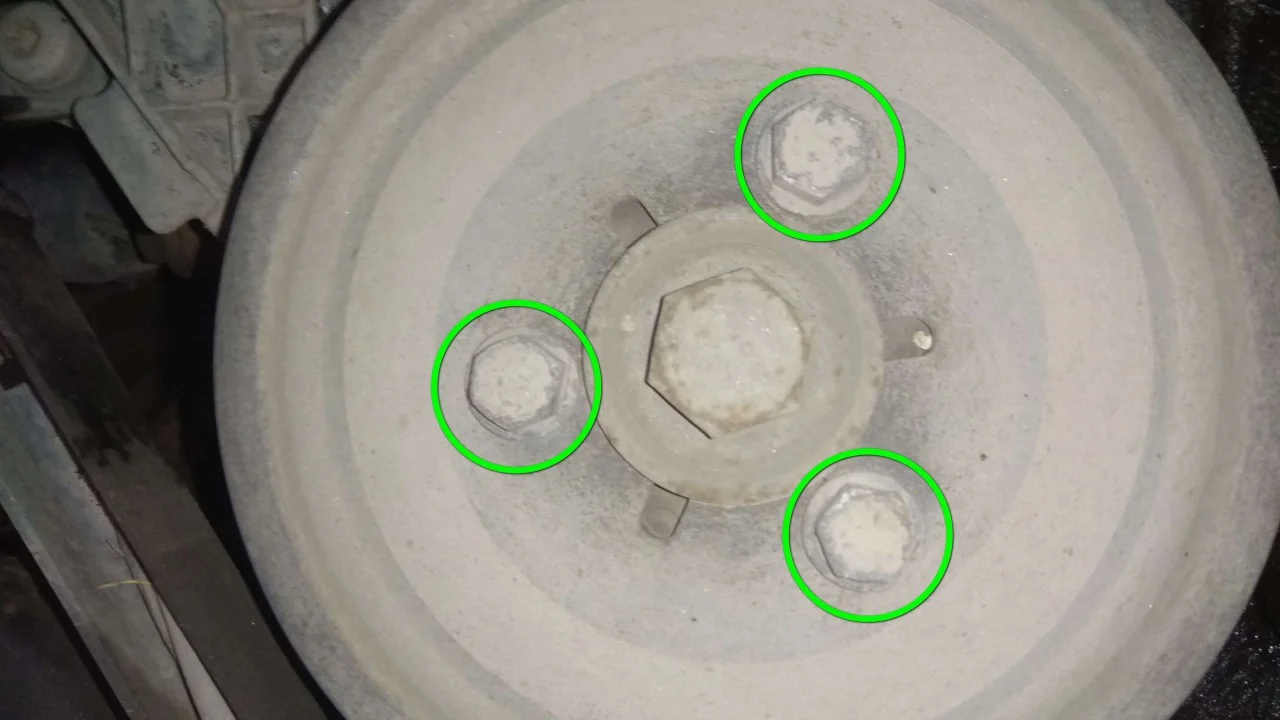

Откручиваем три болта крепления шкива коленвала, используя ключ на 14мм.

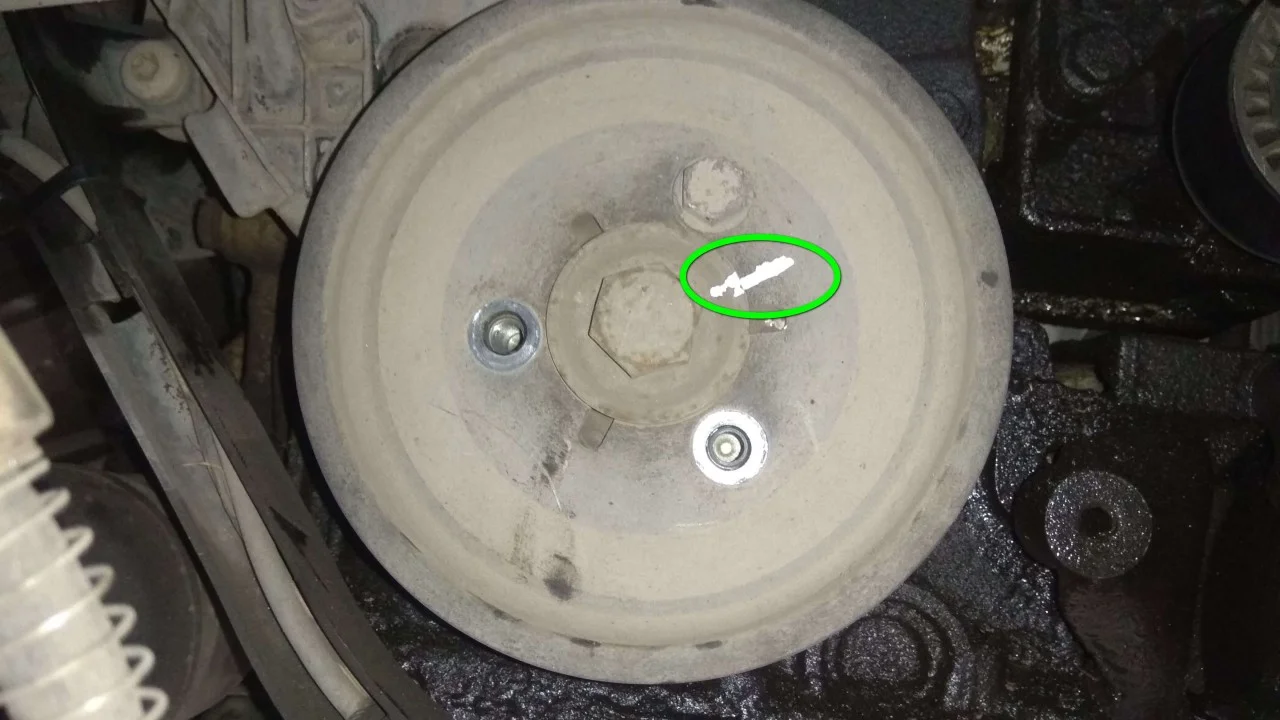

Перед снятием шкива коленвала рекомендуем установить метку на шкиве и болту, чтобы была возможность при сборке поставить шкив на свое место.

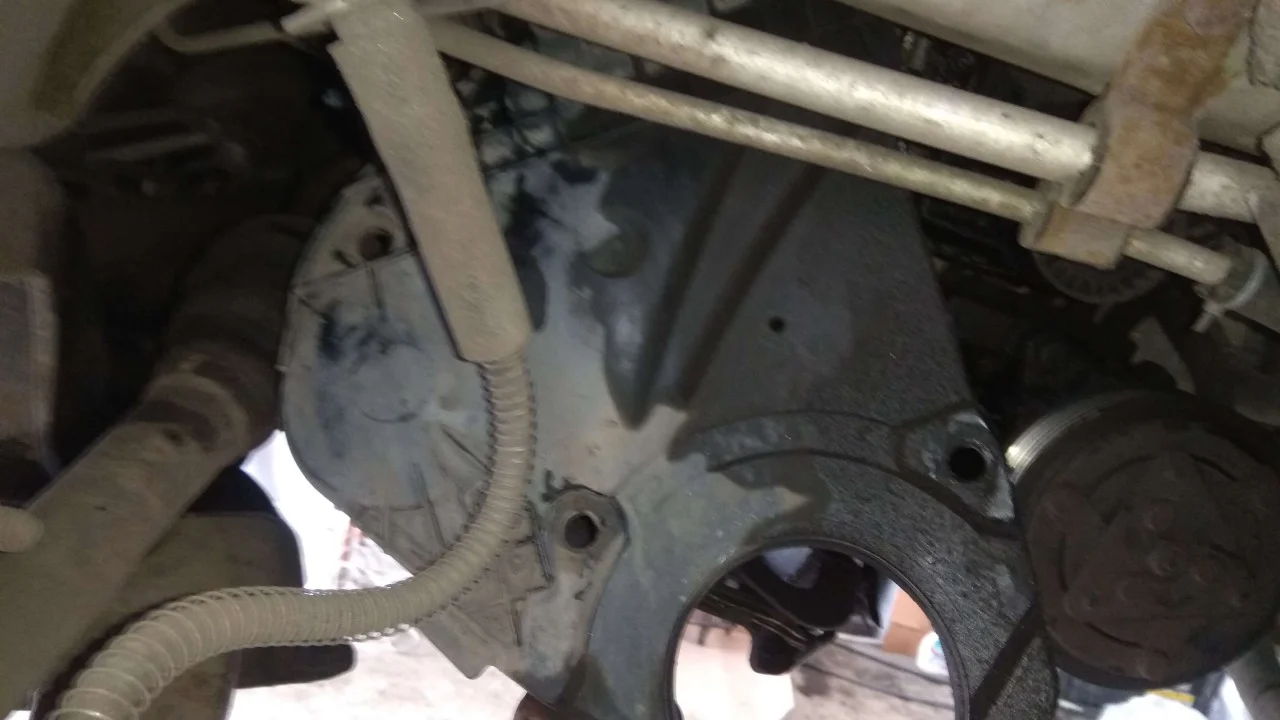

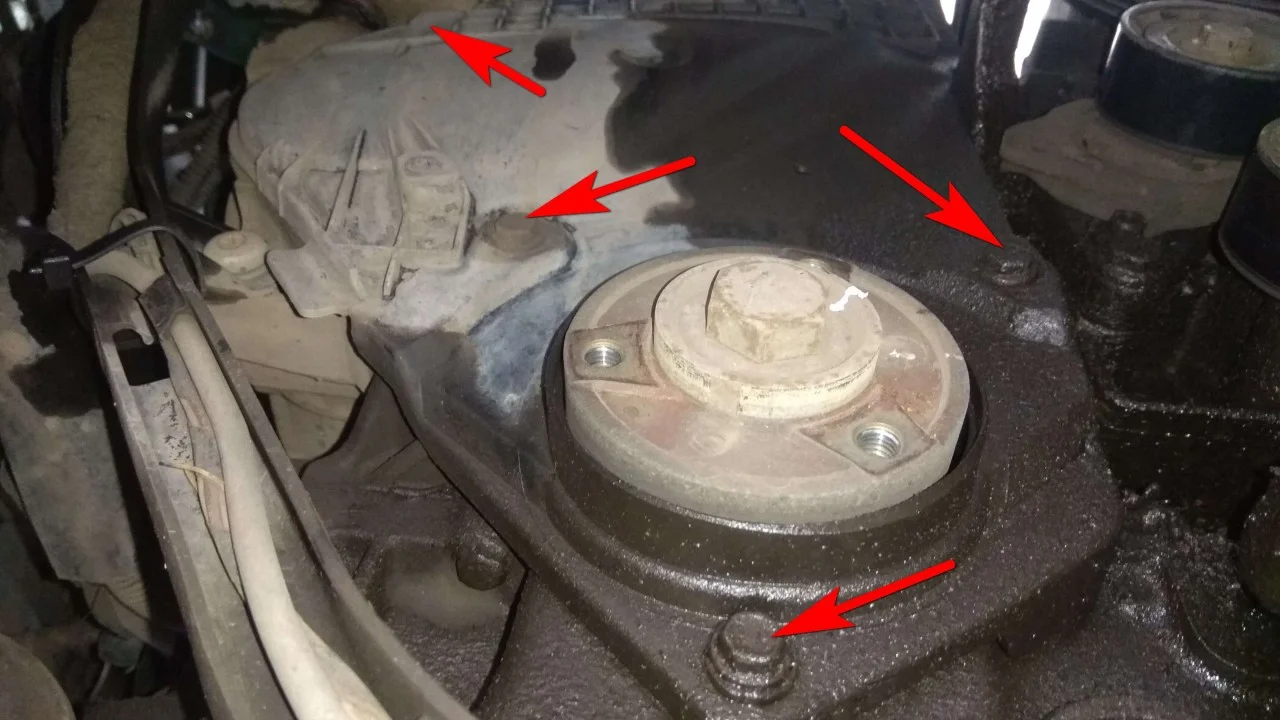

Для снятия защитного кожуха ремня ГРМ нам необходимо открутить четыре болта крепления, указаны стрелками, используя ключ на 10мм.

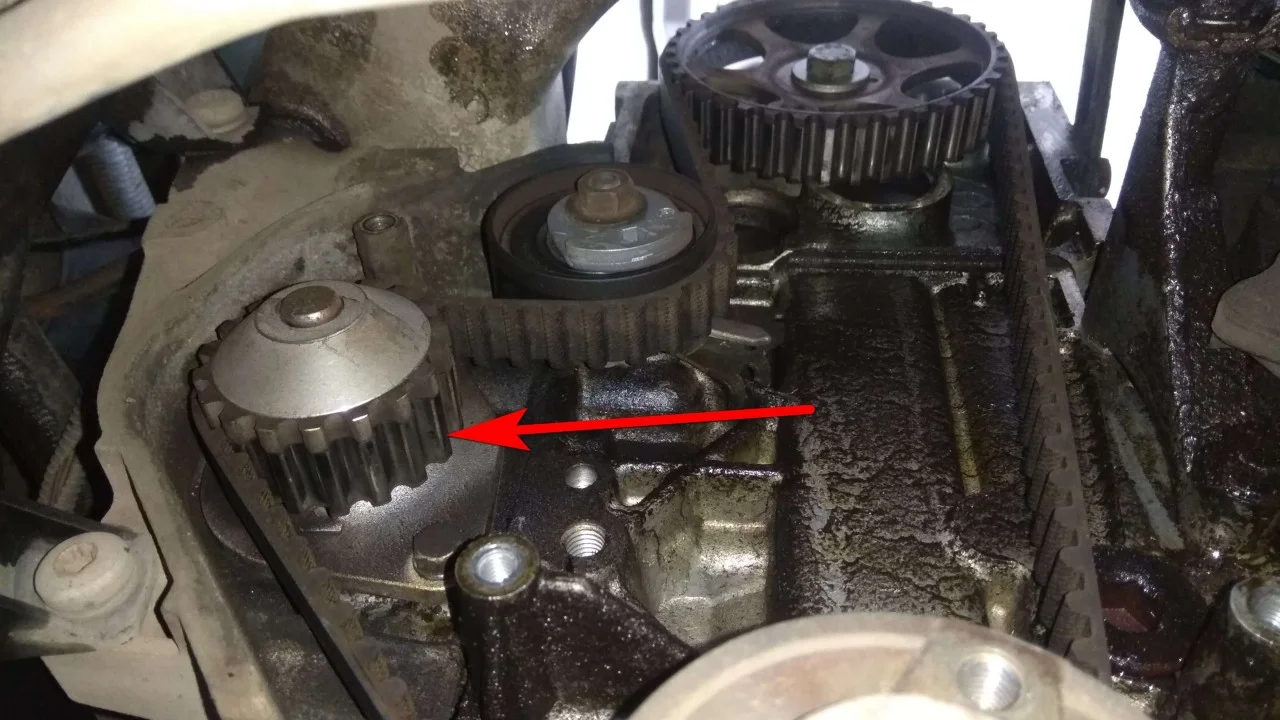

Снимаем кожух, освобождая доступ к ремню ГРМ и помпе.

При визуальном осмотре никаких признаков неисправности помпы мы не наблюдаем, но для точной проверки, нам необходимо снять помпу и покрутить ее в руках.

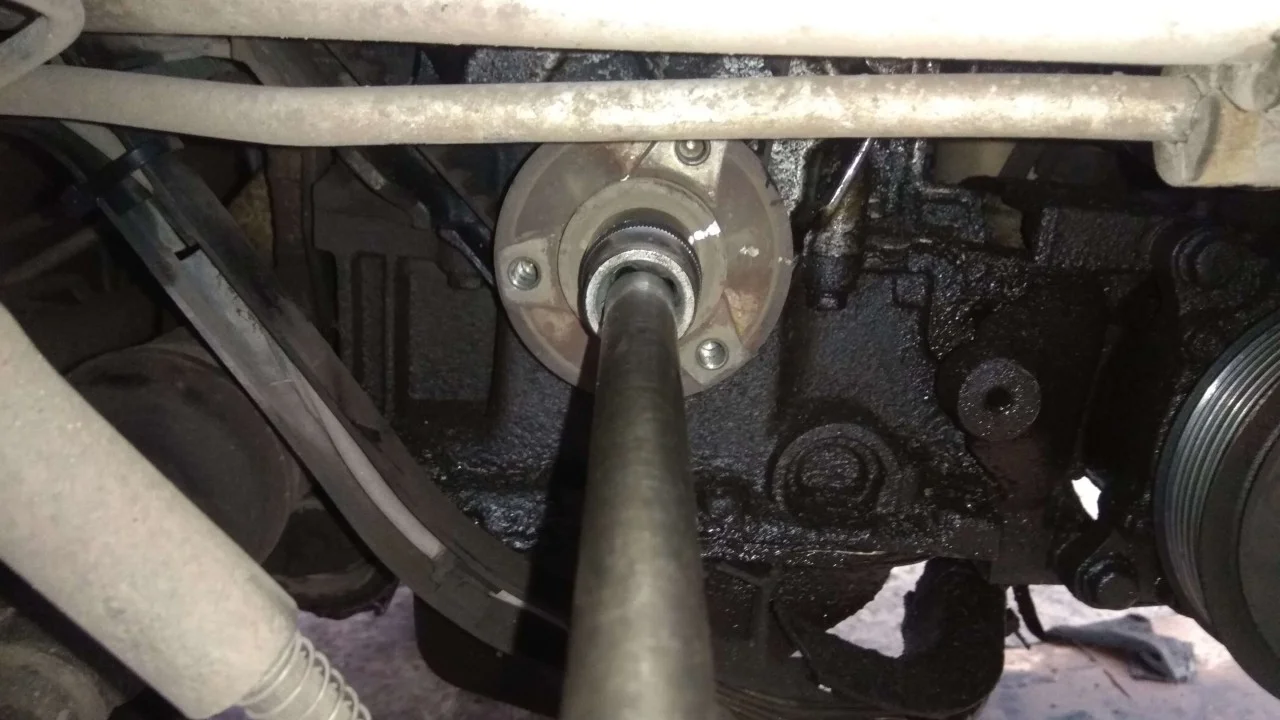

Для начала нам необходимо выставить ГРМ по меткам. Прокручиваем двигатель за центральный болт коленвала, используем вороток, несколько удлнителей и головку на 24мм.

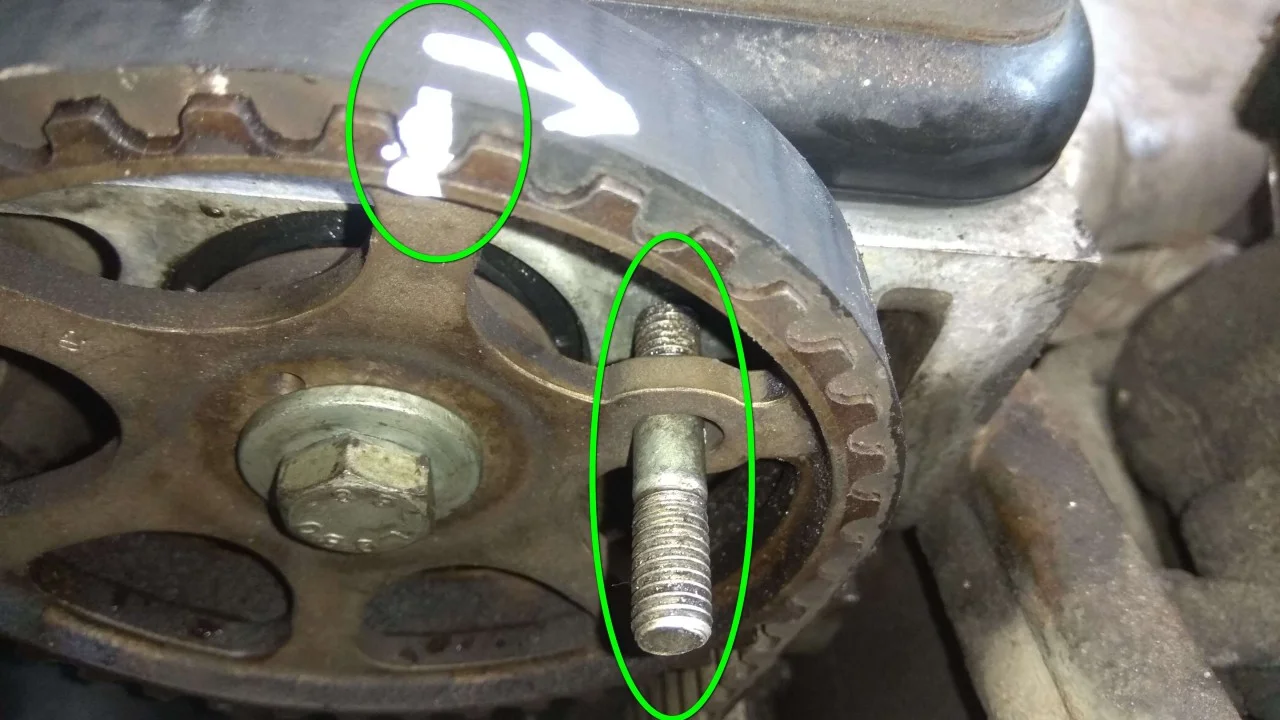

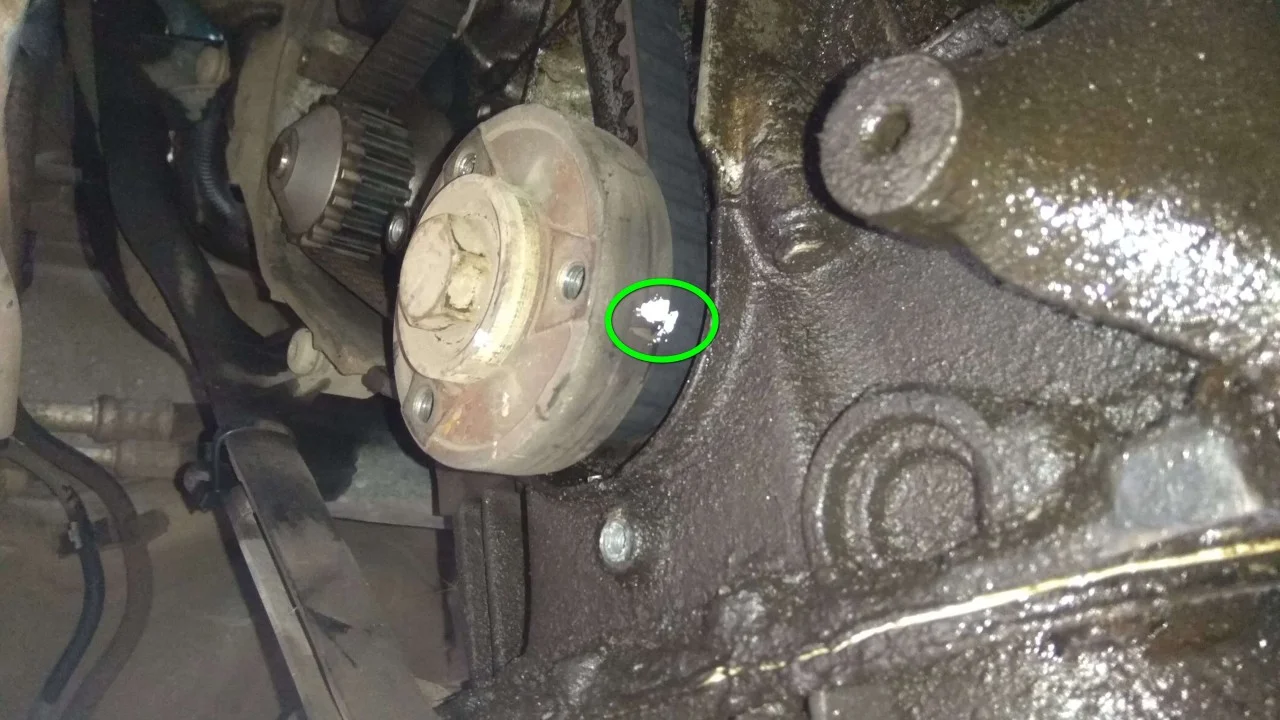

Прокручиваем двигатель, пока шкив распредвала не прокрутиться до метки в ГБЦ. В отверстия в шкиву и ГБЦ устанавливаем фиксатор диаметром 8мм. Также рекомендуем установить метку на ремне и шкиве, и указать направление вращения ремня.

Метка коленвала должна устанавливаться с помощью специальных приспособлений. Но у нас двигатель работает без всяких проблем, поэтому нам будет достаточно установить свою метку на коленвале и ремне.

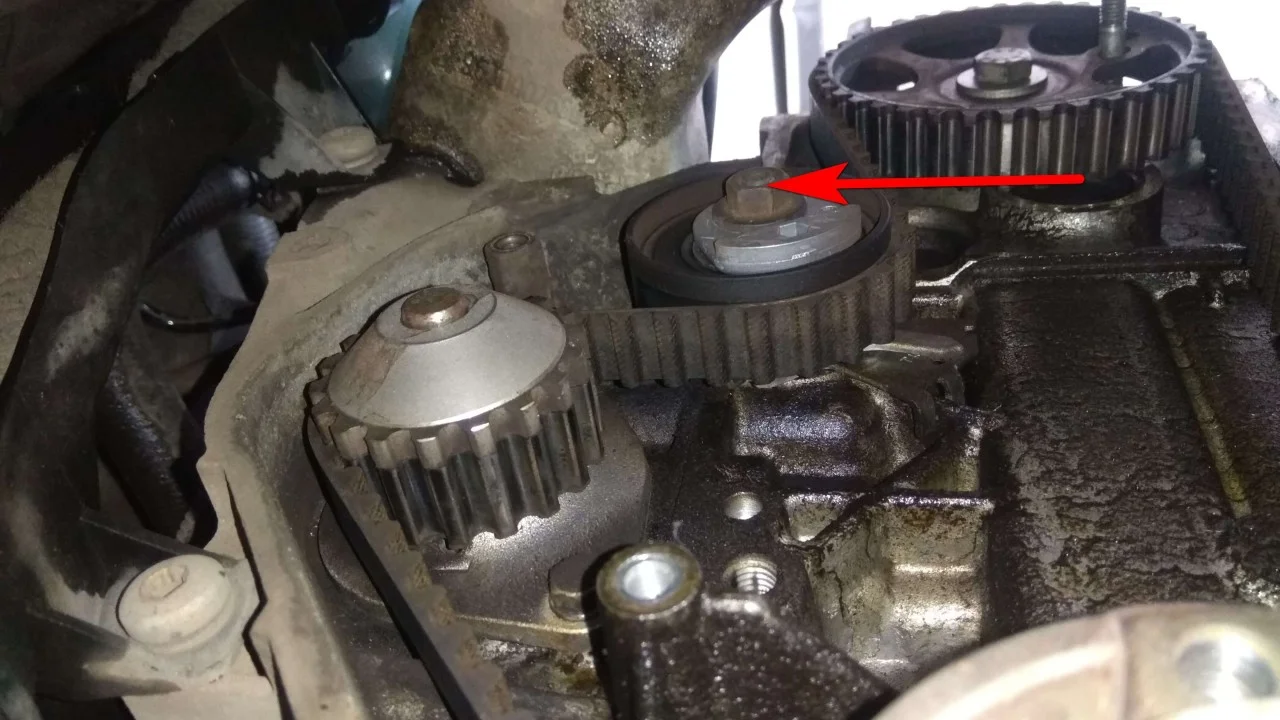

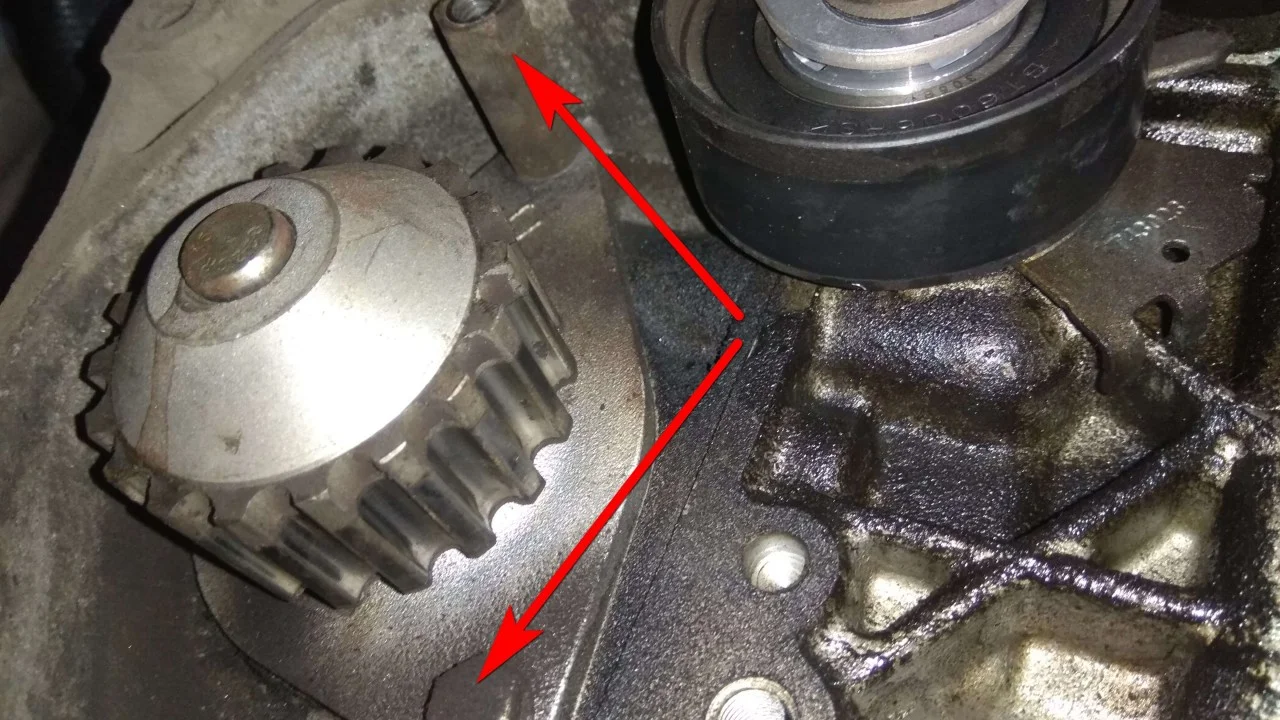

Ключом на 13мм ослабляем натяжку ремня ГРМ и снимаем ремень.

Теперь будем снимать помпу. Откручиваем два болта крепления водяного насоса, используем ключи на 10мм и 12мм.

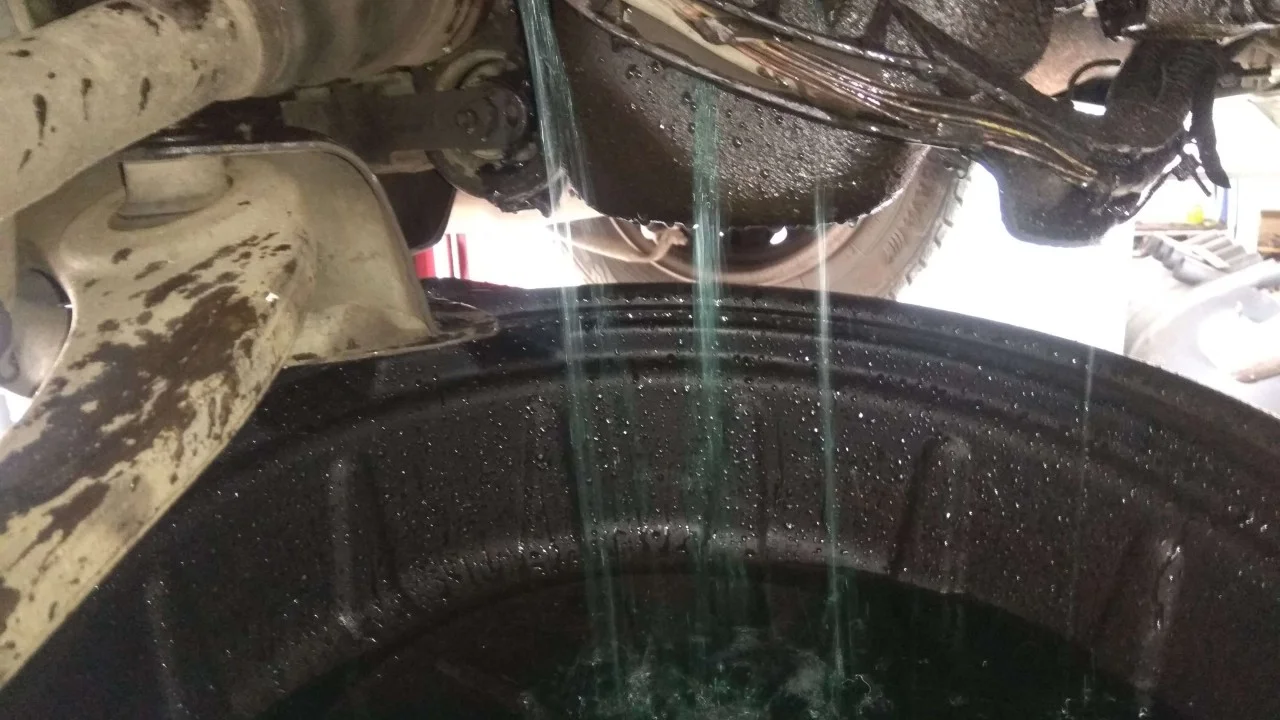

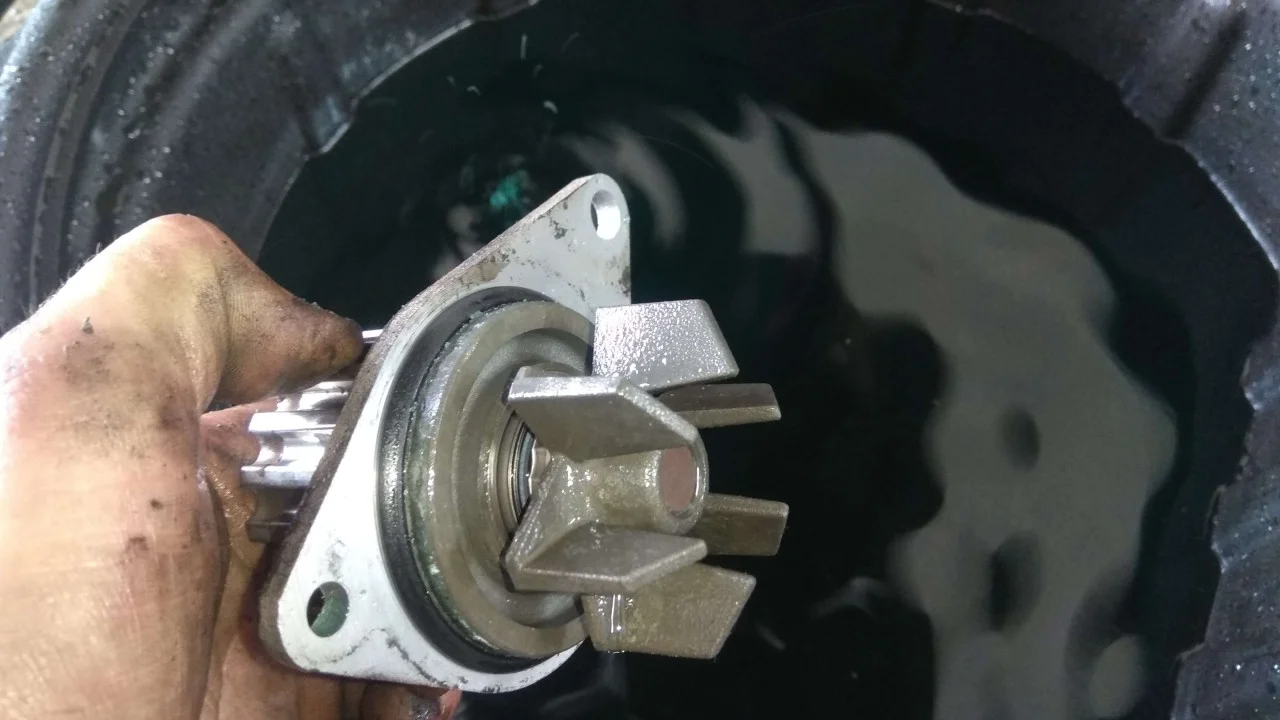

И подставив емкость для охлаждающей жидкости, сливаем антифриз и снимаем помпу.

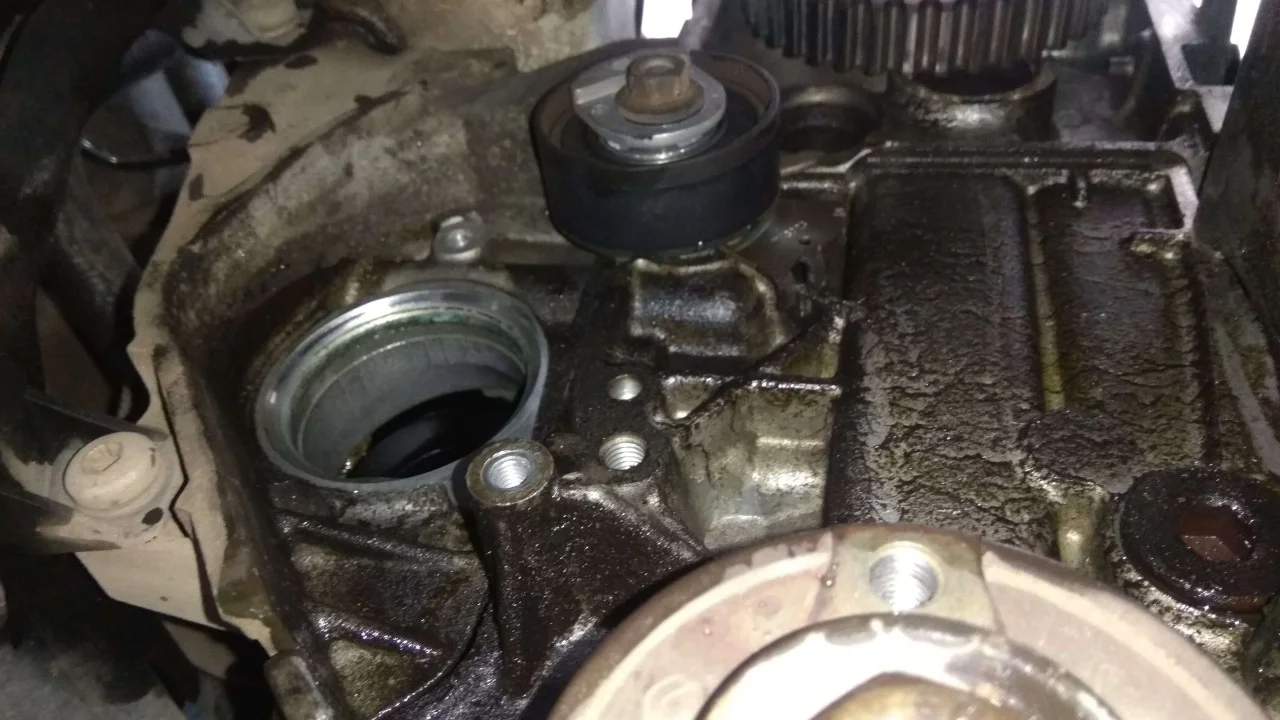

Осмотр снятой помпы показал что она в полном порядке. Крыльчатка на месте, люфтов нет.

Одну возможную причину неисправности мы исключили. Теперь устанавливаем помпу на место и можем с полной уверенностью приступать к снятию ГБЦ.

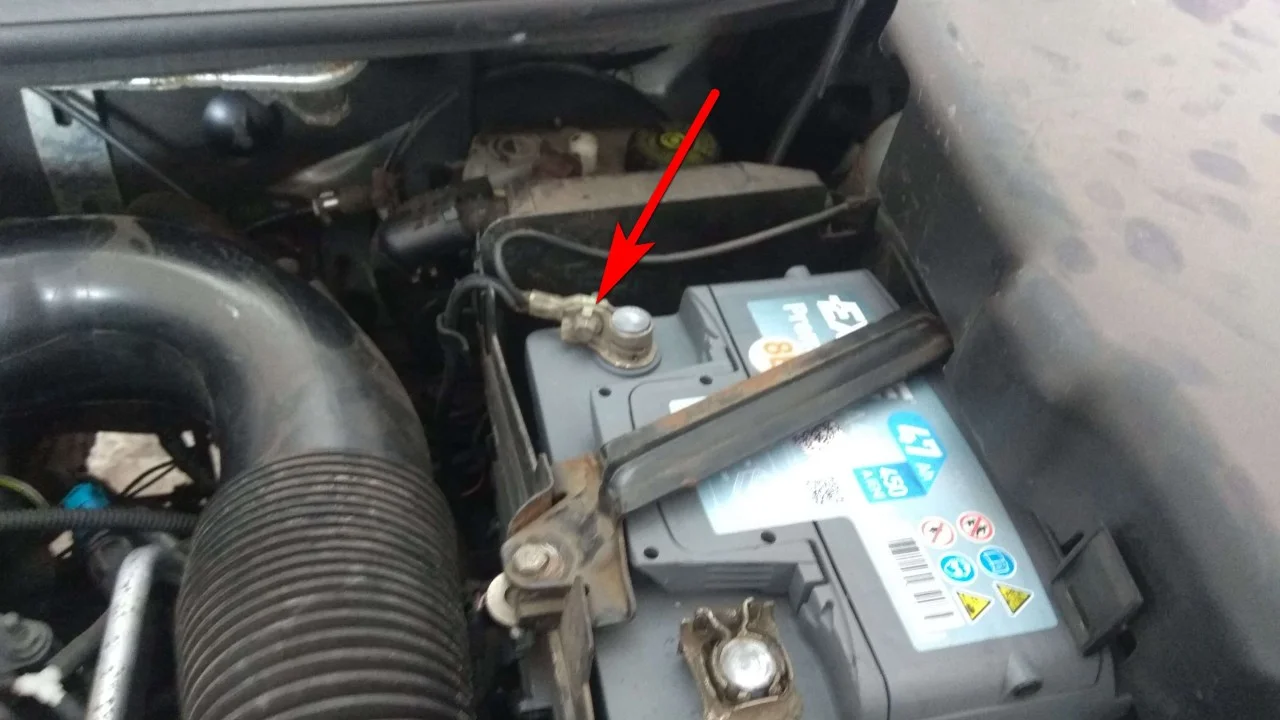

Перед снятием ГБЦ и отключением разъемов датчиков нам необходимо отсоединить клемму АКБ. Рекомендуется снимать минусовую клемму, хотя быстросъем установлен на плюсовой клемме аккумулятора.

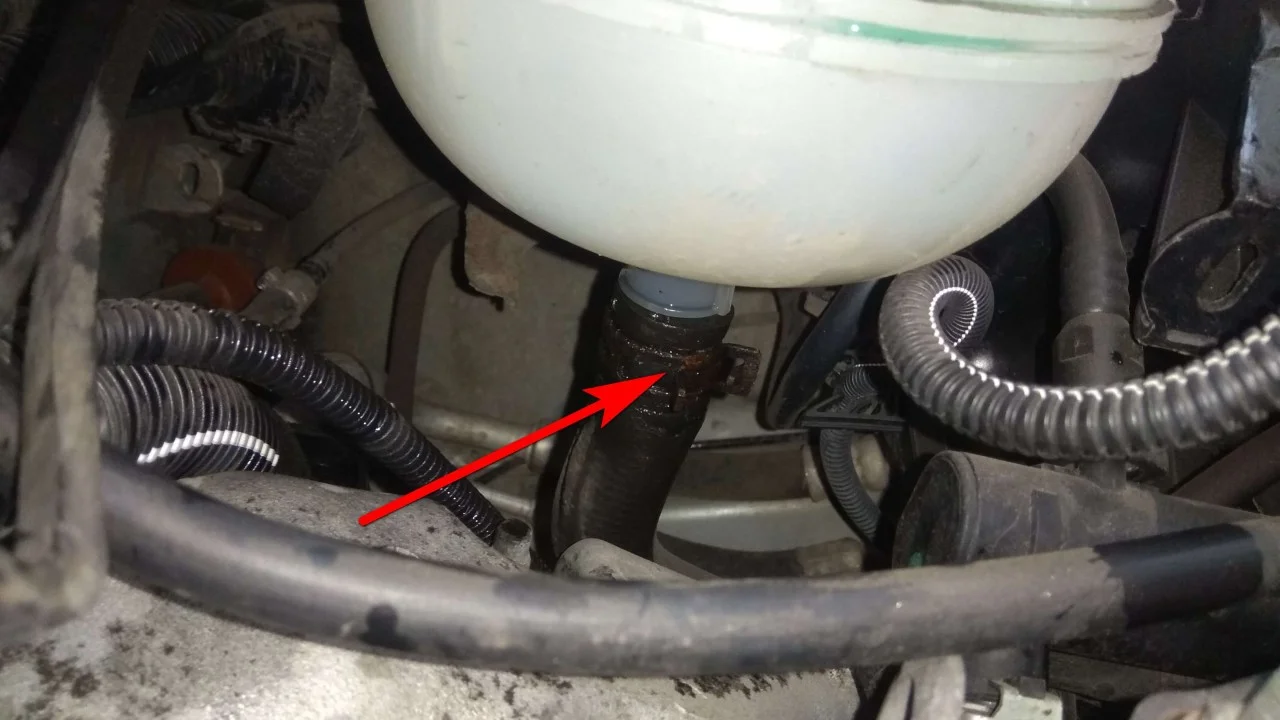

Так как расширительный бачок системы охлаждения уже пустой, то мы его сразу снимем и уберем в сторону. Отсоединяем шланг обратки и снимаем поддерживающую резинку.

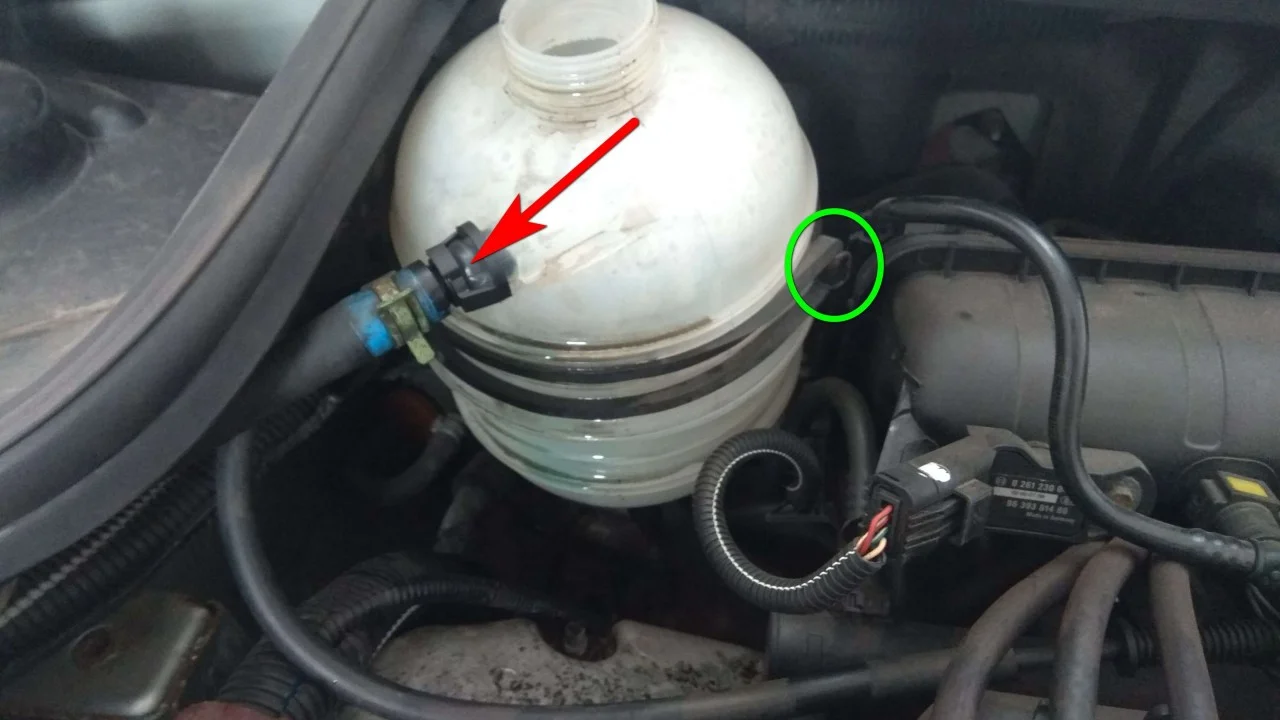

С помощью пасатижей или специального съемника снимаем евро хомут с патрубка расширительного бачка, снимаем патрубок и убираем в сторону бачок.

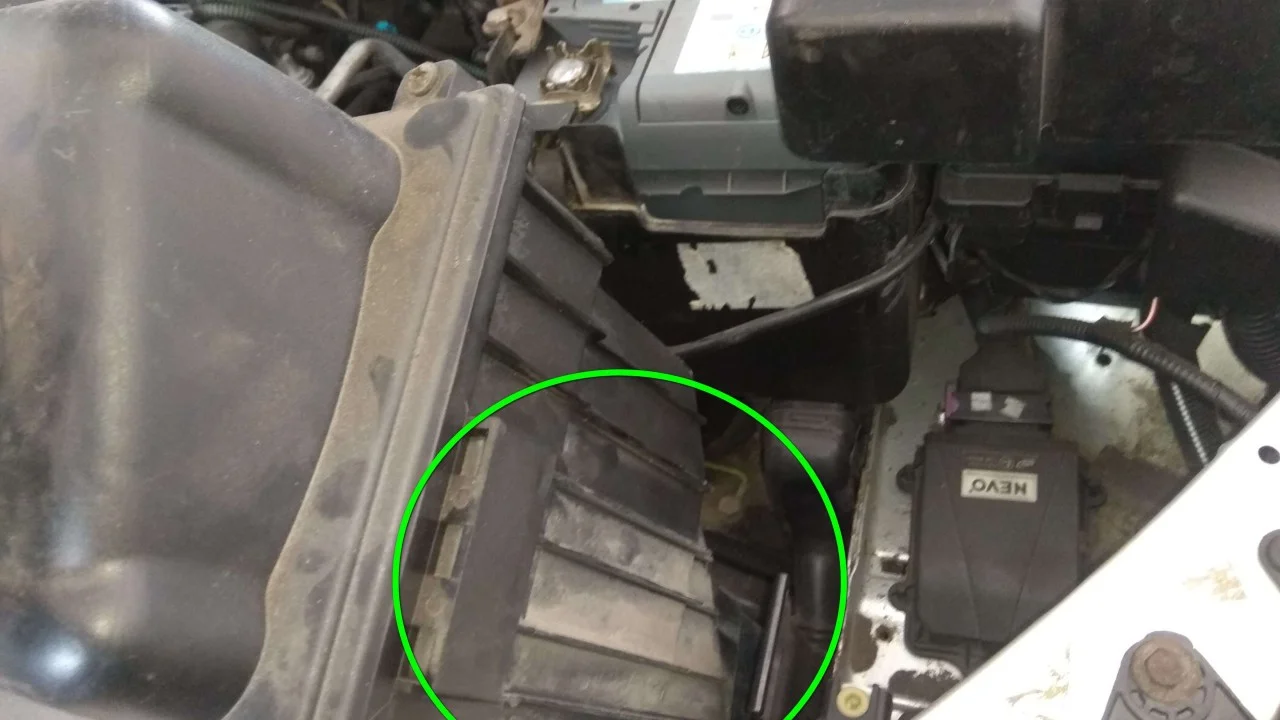

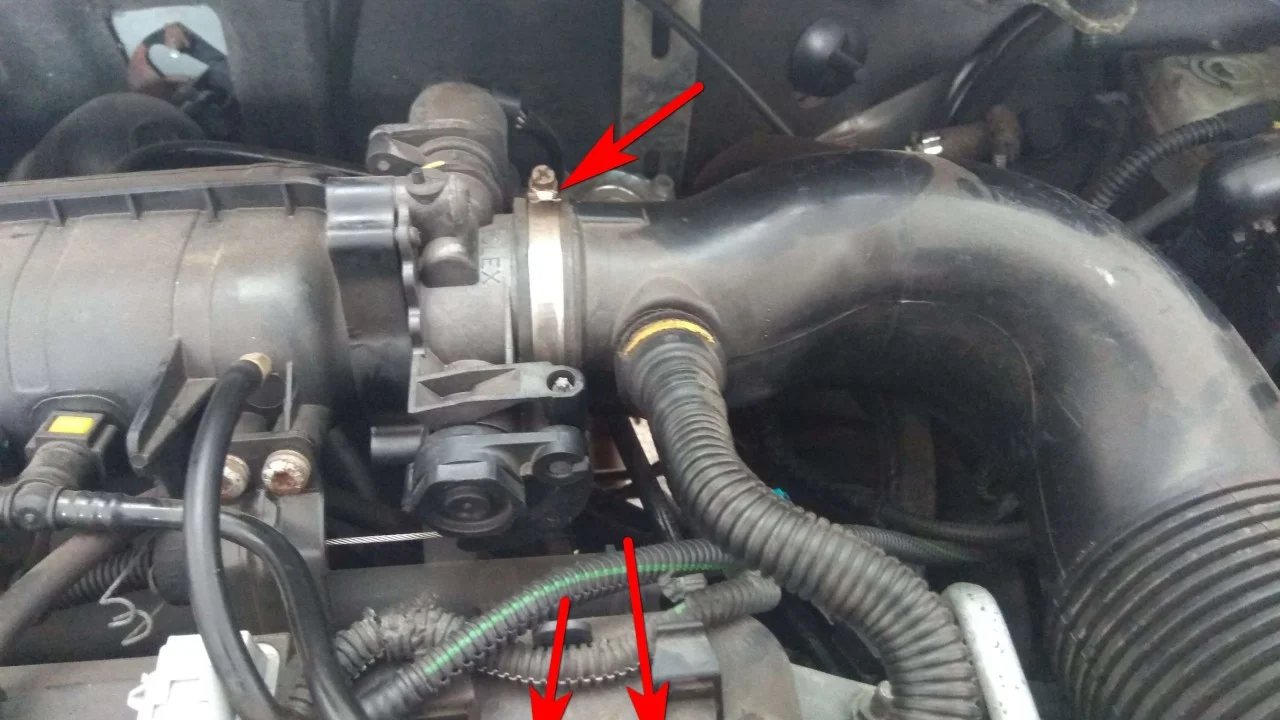

Теперь будем снимать корпус воздушного фильтра. Откручиваем воздушный патрубок от дроссельной заслонки, и от клапанной крышки отсоединяем патрубок картерных газов.

Потянув вверх корпус воздушного фильтра, вытаскиваем его из кронштейна и убираем в сторону корпус вместе с отключенными патрубками.

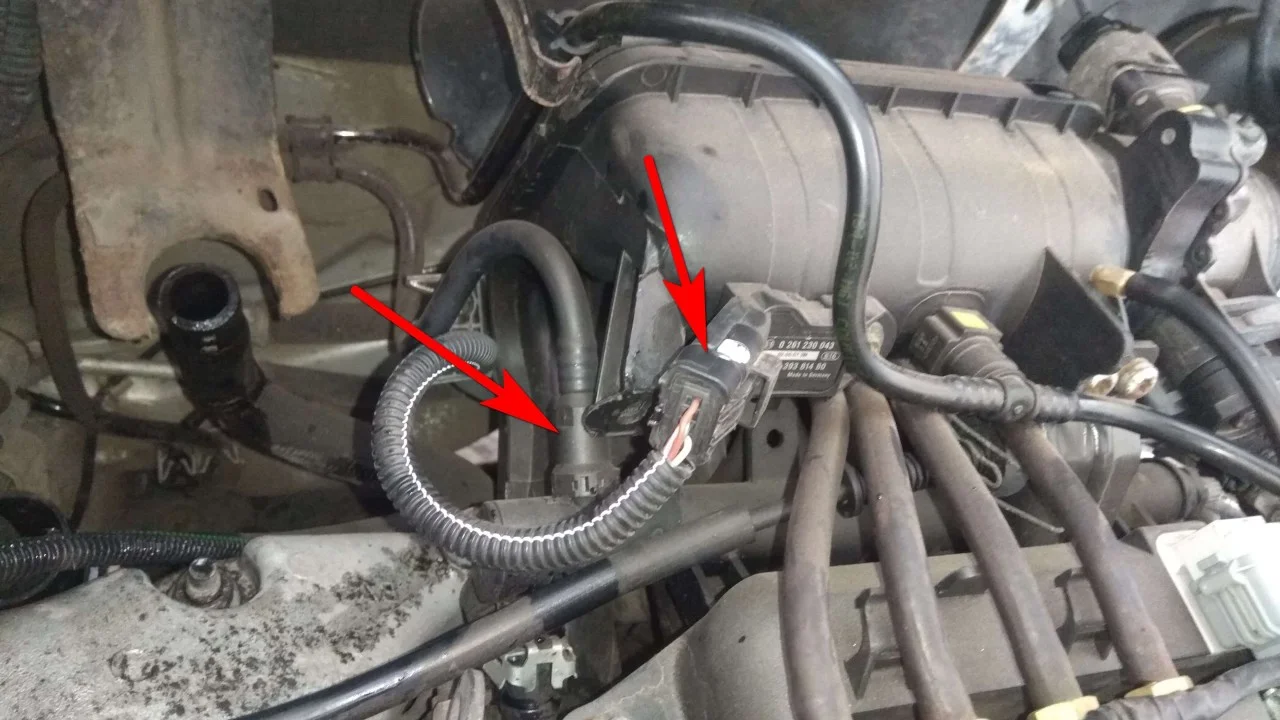

Начинаем отсоединять от впускного коллектора электроразъемы и вакуумные шланги.

Отсоединяем от топливной рампы шланг подачи топлива и рядом от коллектора электроразъем.

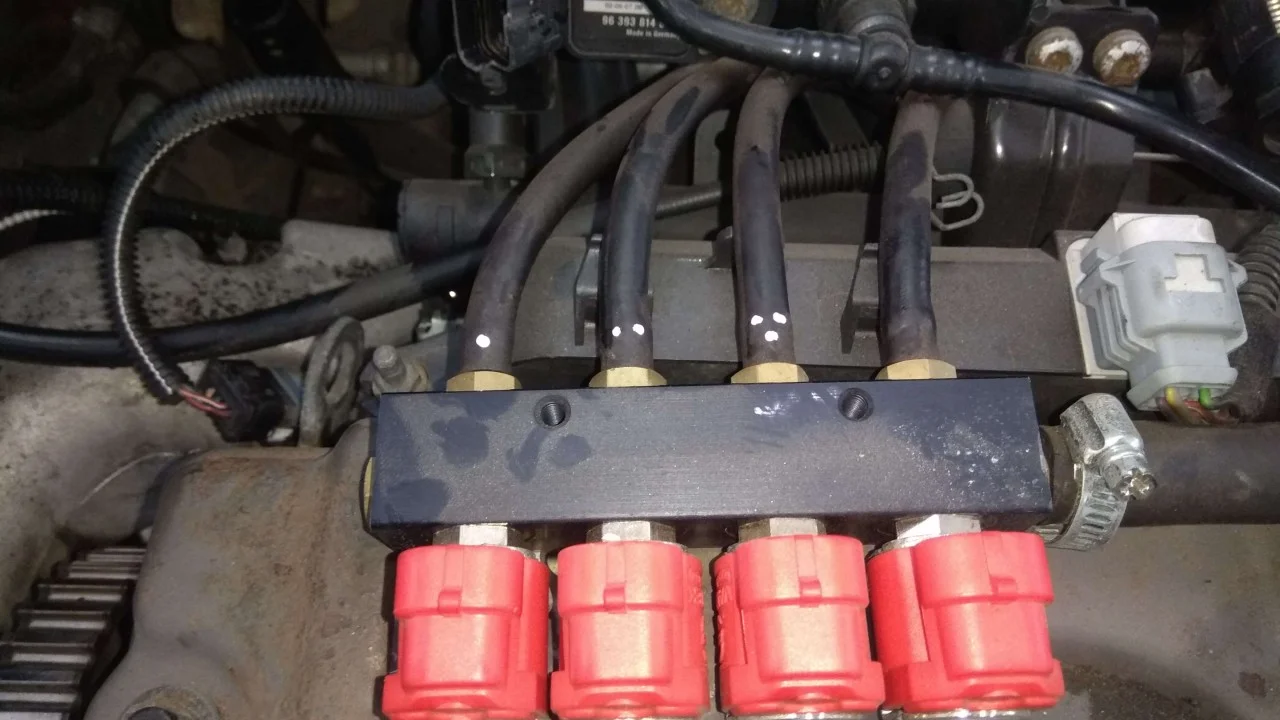

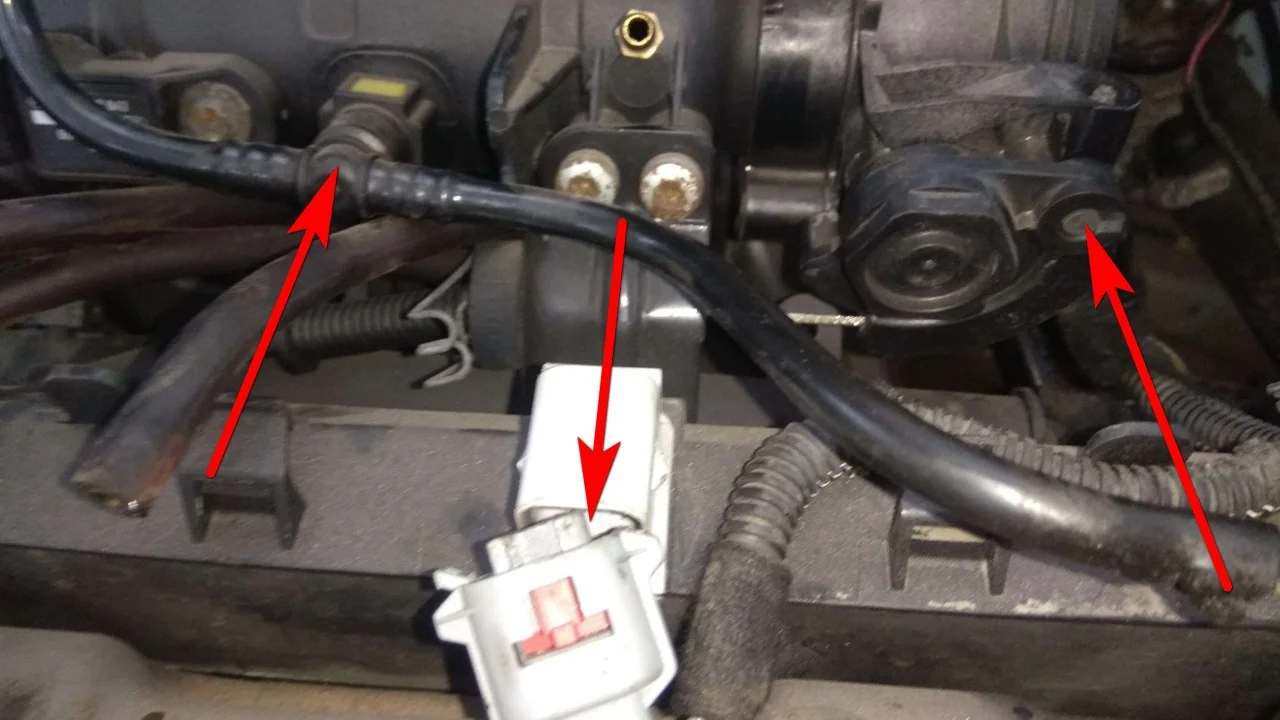

Отсоединяем газовые форсунки, пометив электроразъемы и газовые шланги по номеру цилиндра.

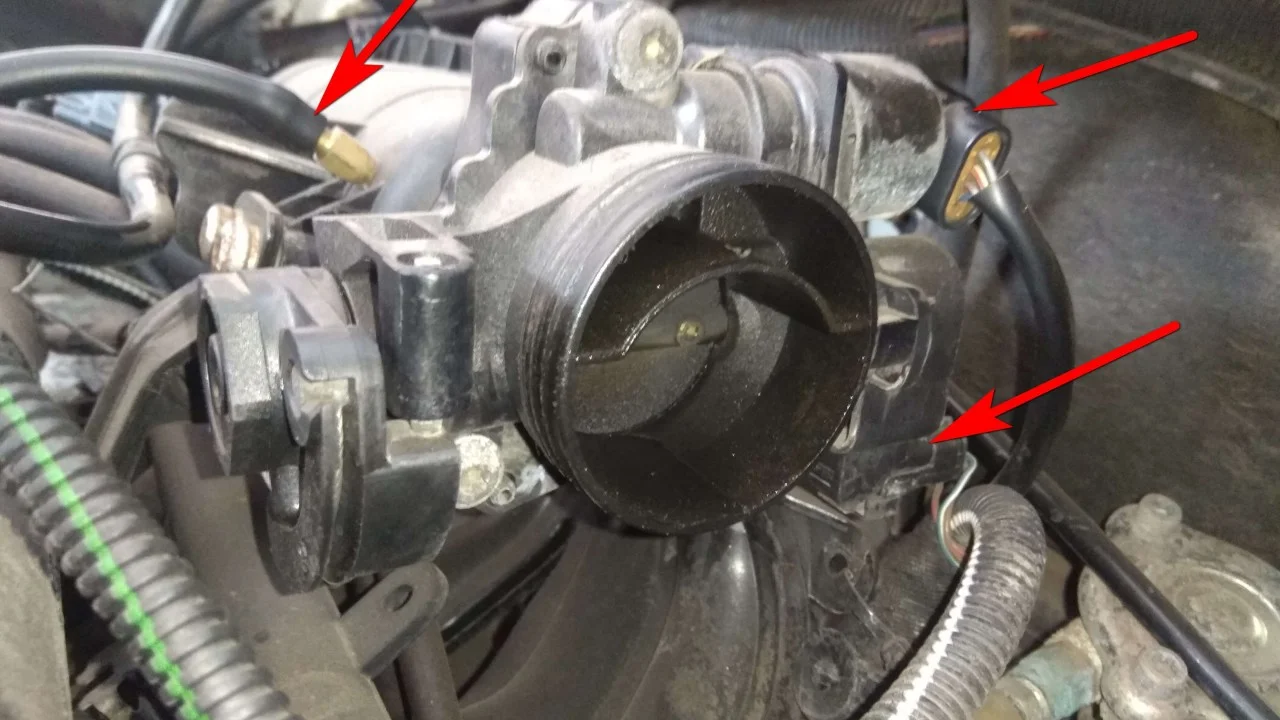

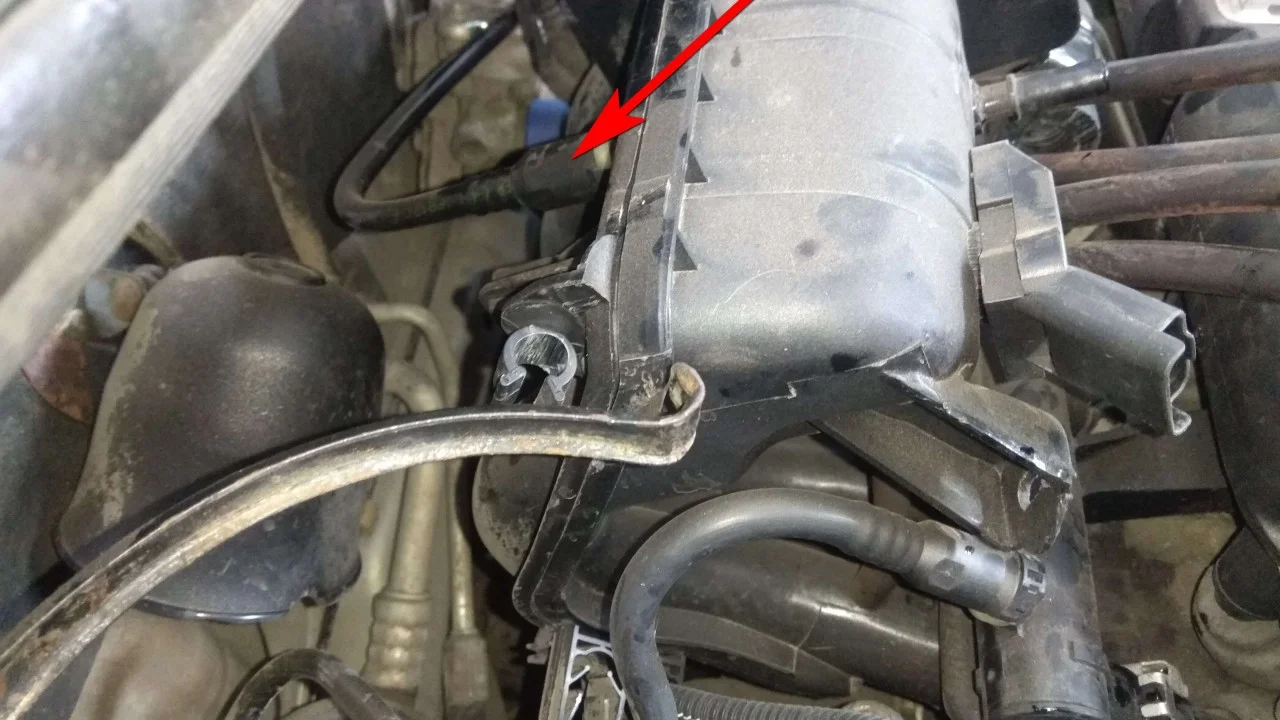

Отсоединяем трос газа, электро разъем катушки зажигания и вакуумный шланг.

Еще один вакуумный шланг необходимо отсоединить сзади впускного коллектора.

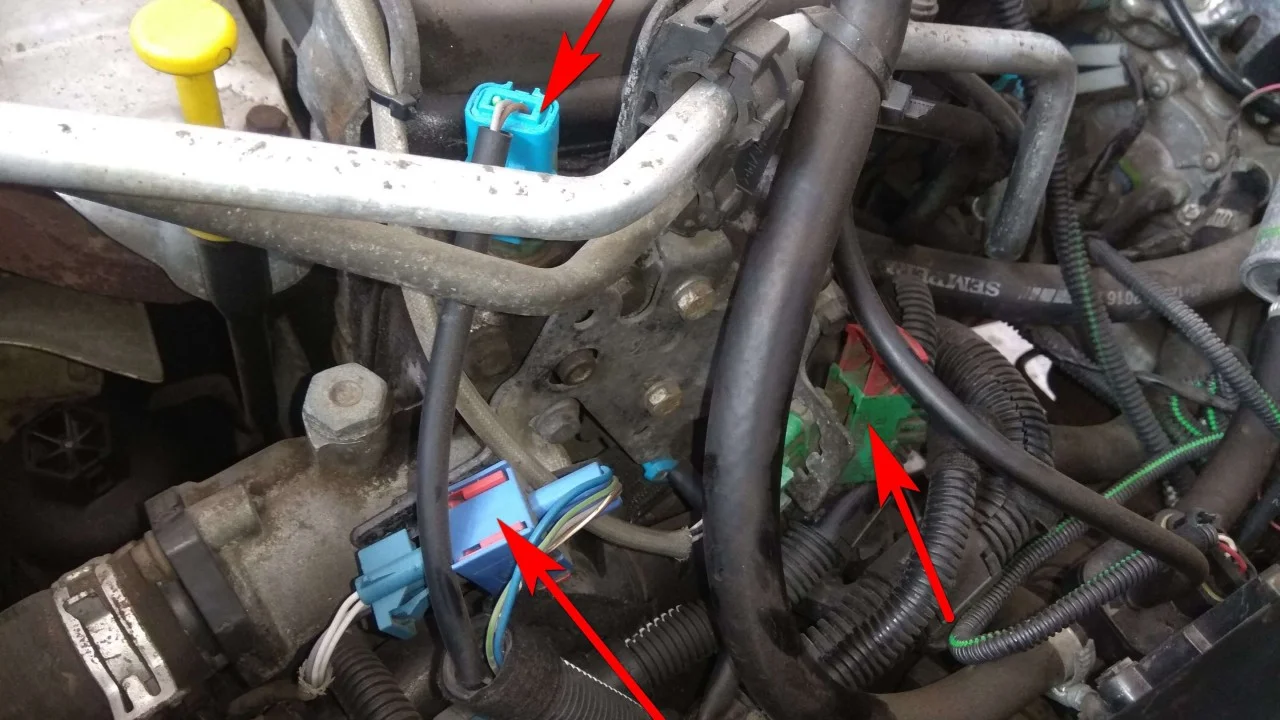

Отсоединив всё от впускного коллектора переходим к левой стороне двигателя, возле АКБ. Отсоединяем электроразъемы указанные стрелками.

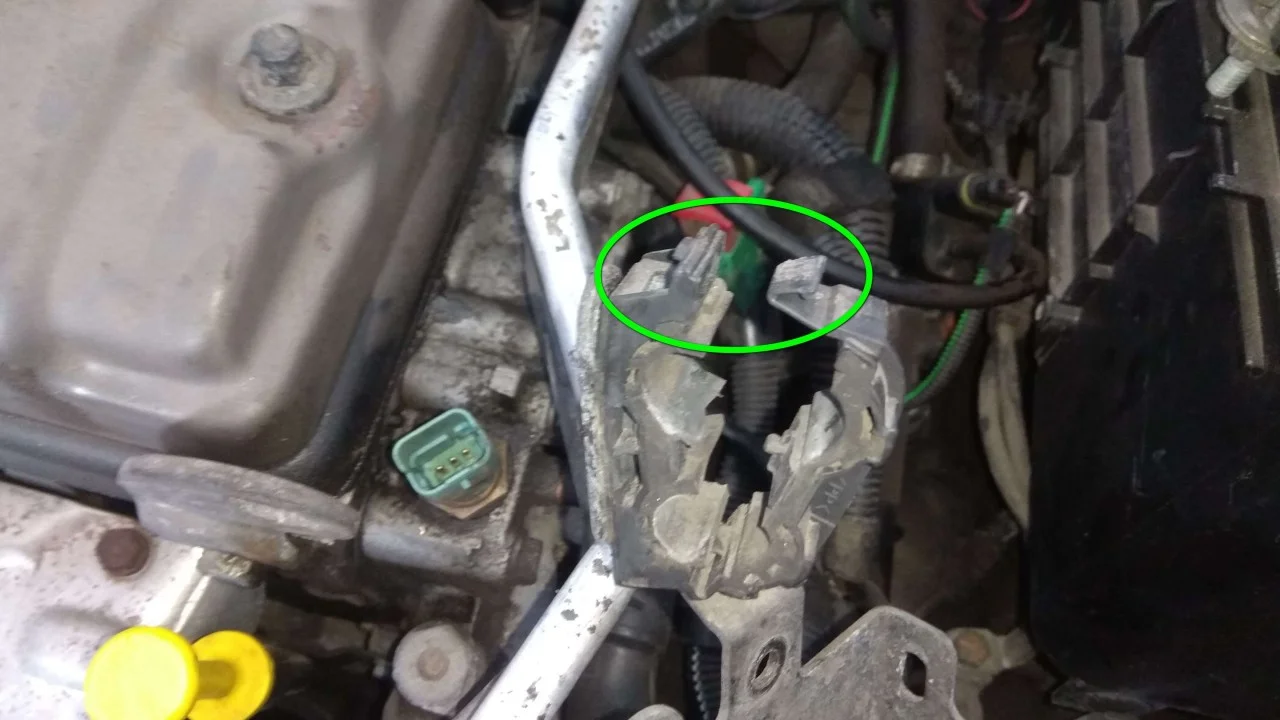

Отсоединяем еще один электроразъем с датчика температуры. Ключом на 10мм откручиваем три болта крепления кронштейна поддержки трубок ГУРа и кондиционера.

Отщелкиваем поддержку трубок и убираем кронштейн в сторону.

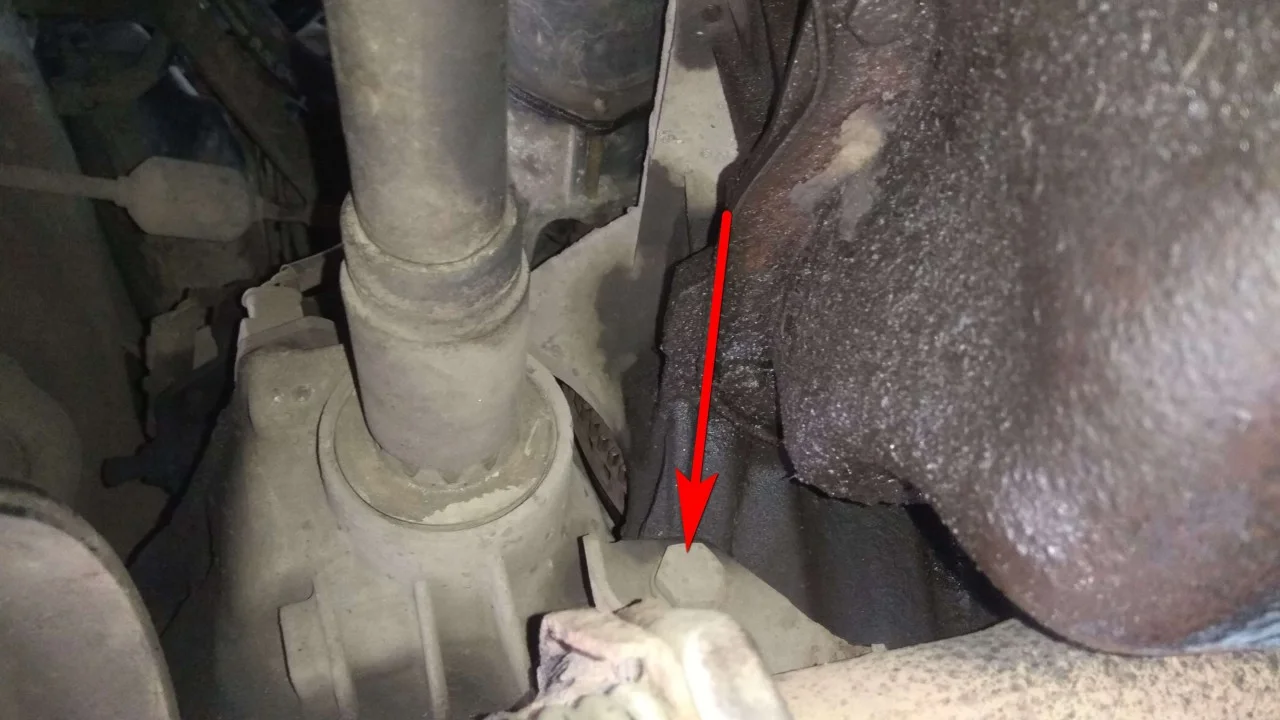

Далее будем снимать выпускной коллектор. Для этого первым делом спускаемся под автомобиль и откручиваем болт крепления кронштейна приемной трубы. Используем ключ на 17мм.

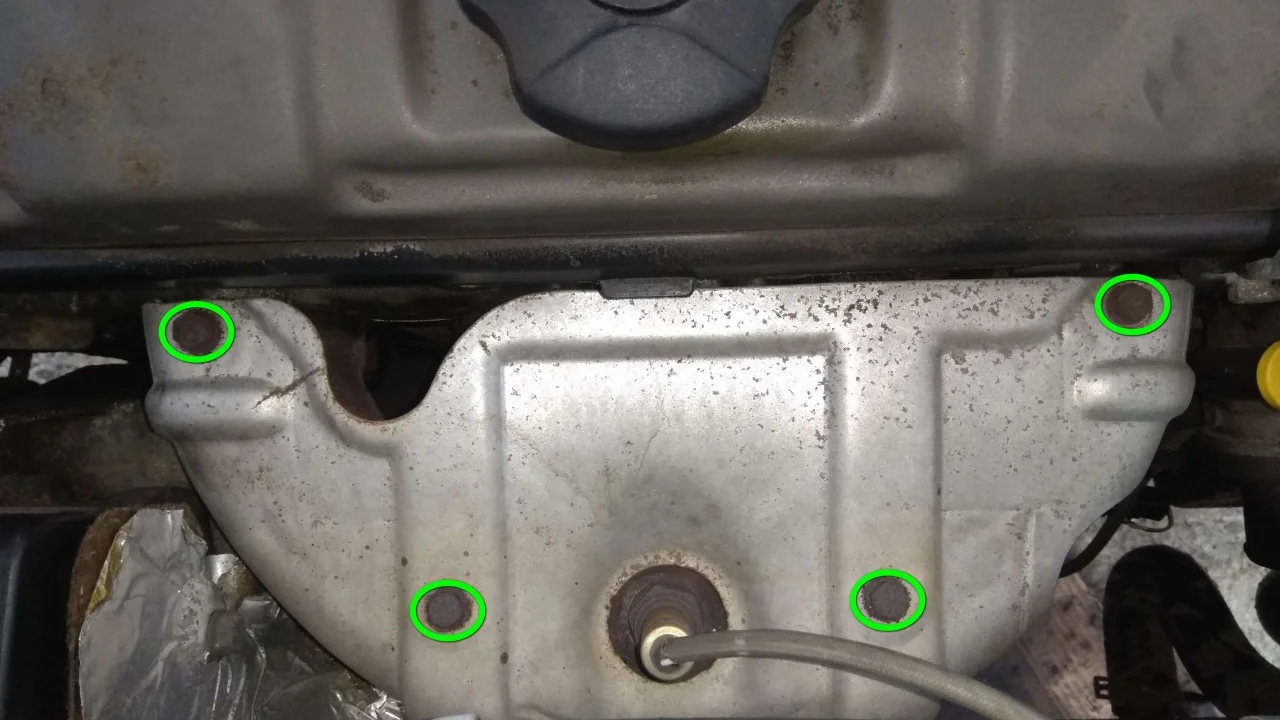

Теперь снимаем тепловой экран выпускного коллектора, открутив четыре болта ключом на 10мм.

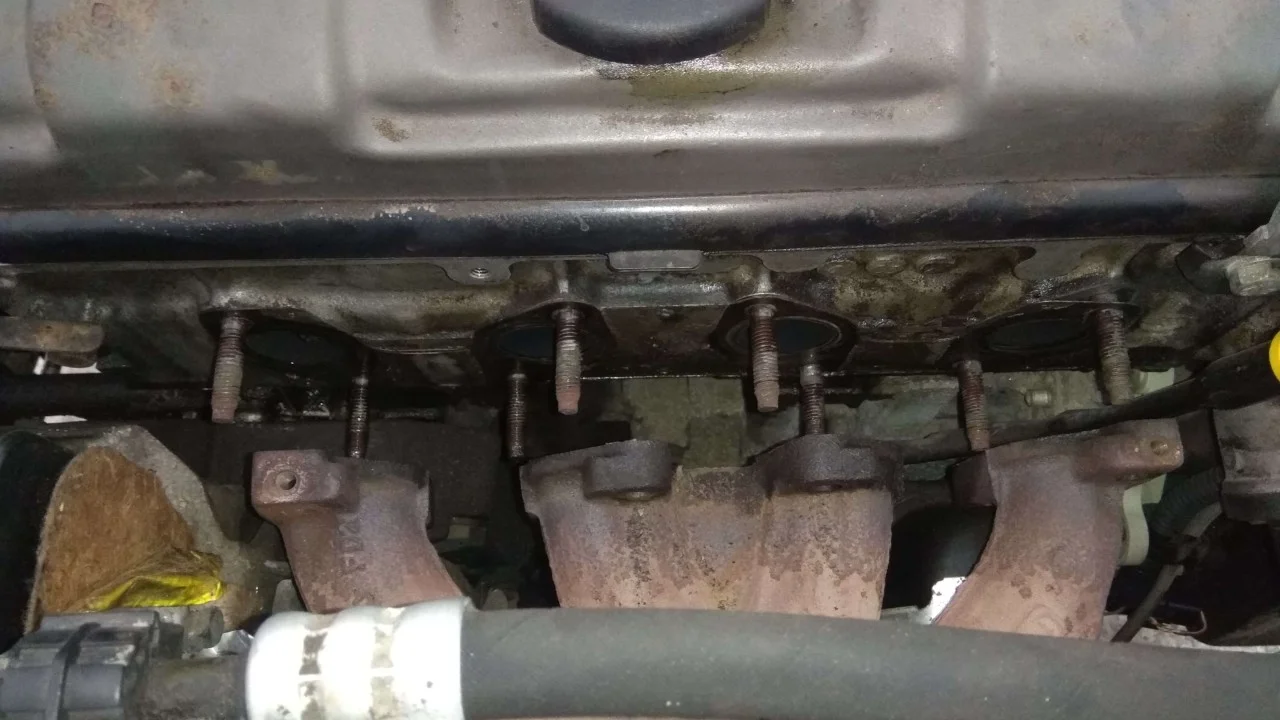

И откручиваем восемь гаек крепления выпускного коллектора, используя ключ на 12мм. Открутив гайки снимаем коллектор со шпилек.

Также спереди автомобиля необходимо снять патрубок радиатора идущий к термостату. Снять и убрать в сторону щуп уровня масла. После того как всё отсоединили, можем снимать клапанную крышку. Для этого откручиваем две гайки ключом на 10мм.

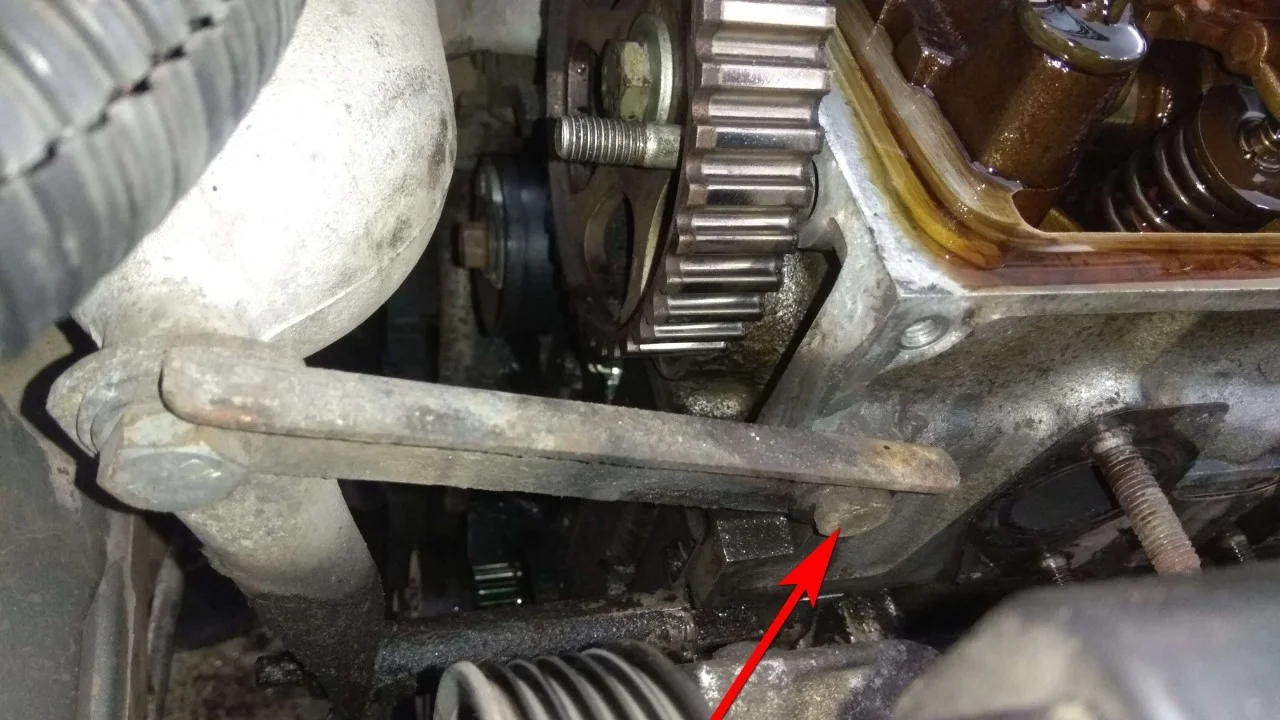

Также необходимо не забыть открутить ключом на 12мм болт кронштейна поддержки ГБЦ.

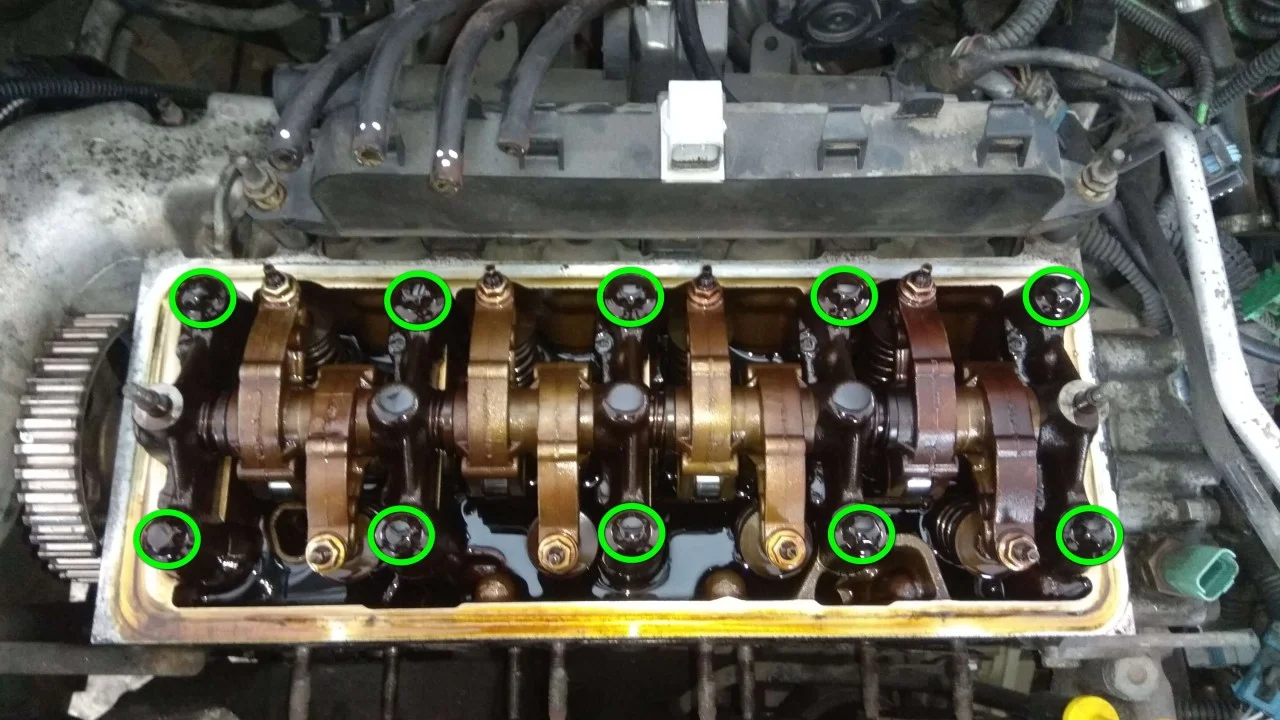

С помощью головки torx E14 откручиваем десять болтов крепления головки блока цилиндров.

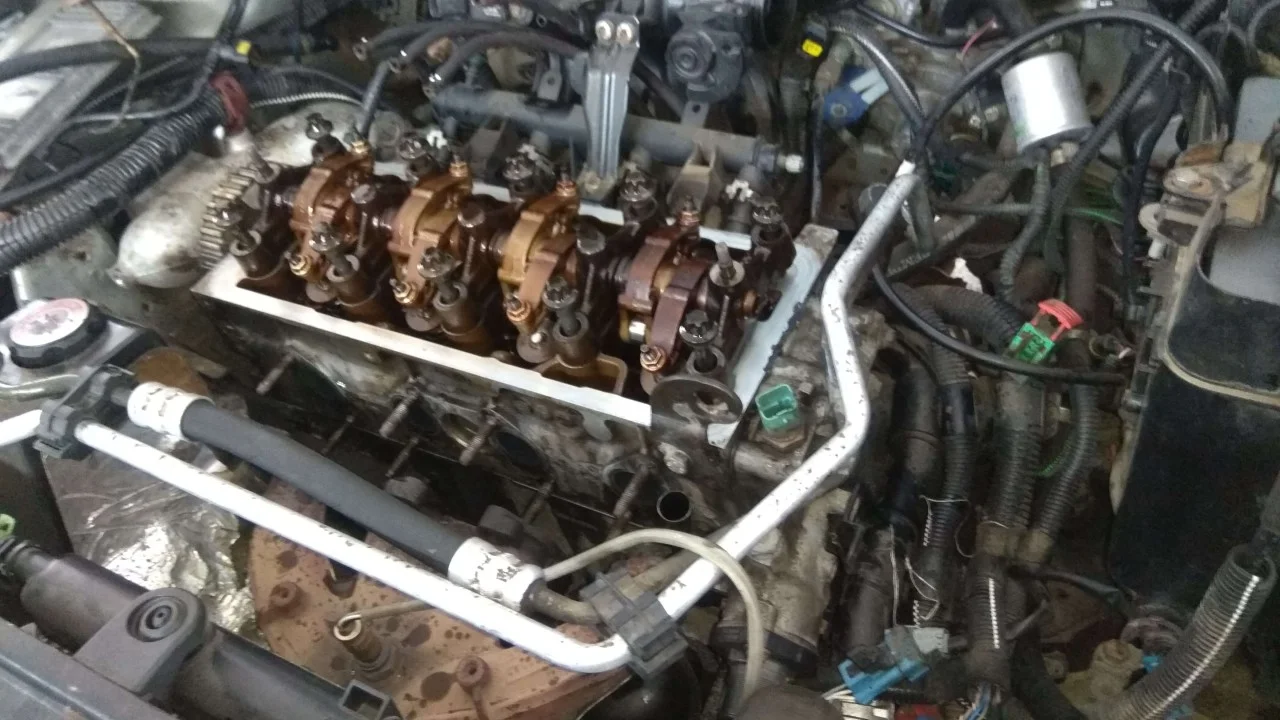

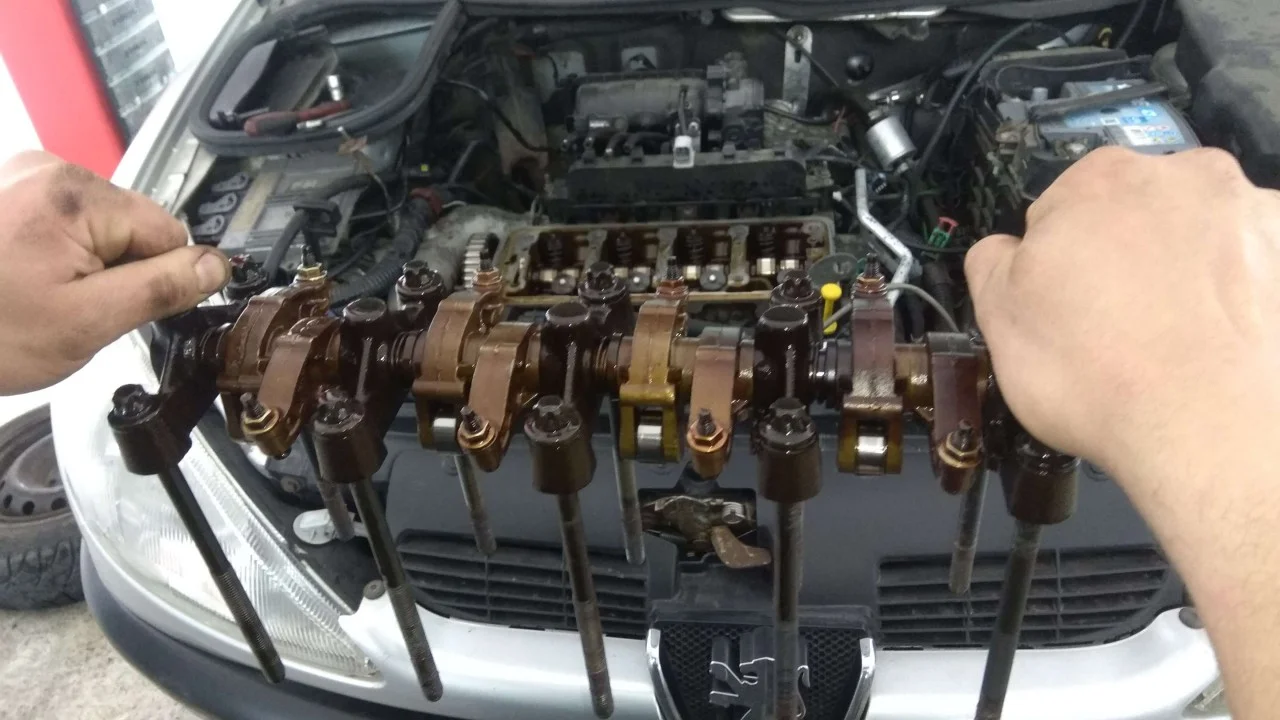

Снимаем болты вместе с осью коромысел.

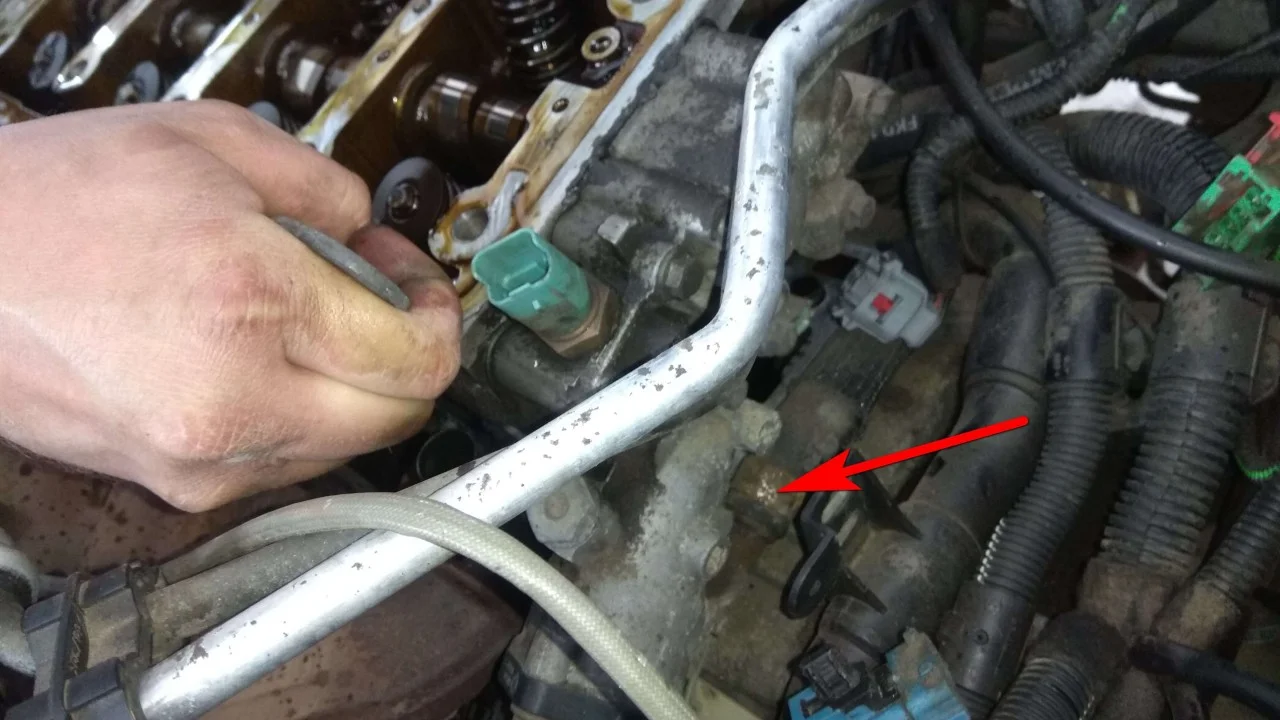

Для снятия ГБЦ необходим помощник. Один, очень неудобный патрубок, возможно снять только когда ГБЦ приподнята. Поэтому один человек приподнимает ГБЦ, а второй снимает патрубок, сняв евро хомут.

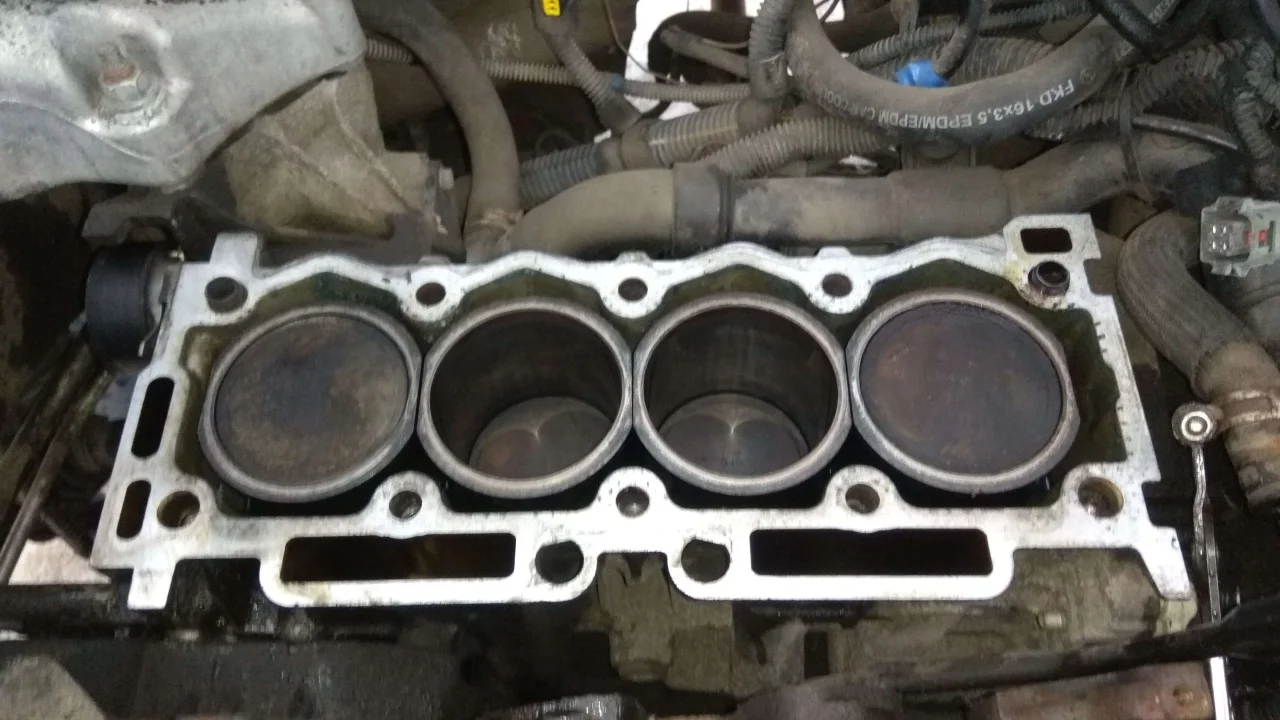

ГБЦ снята, осматриваем блок двигателя. Очищаем его и промеряем плоскость на искривления.

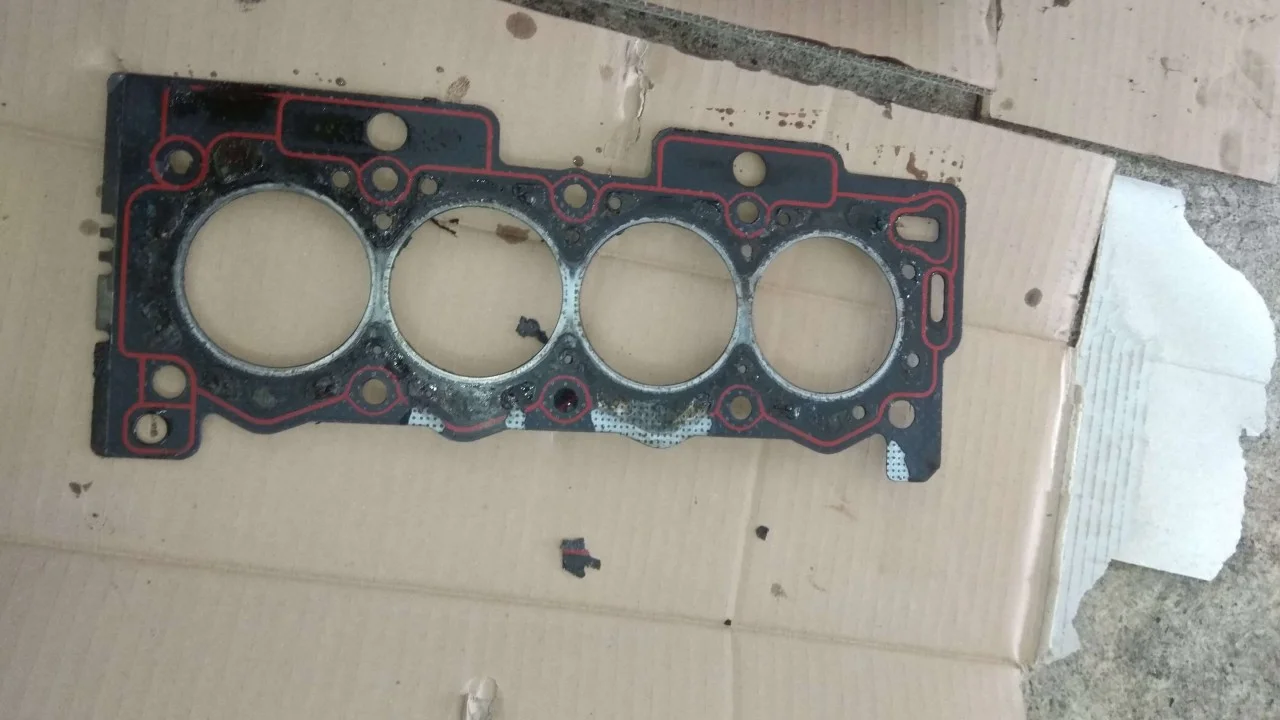

Осматриваем старую прокладку, пытаясь найти причину неисправности.

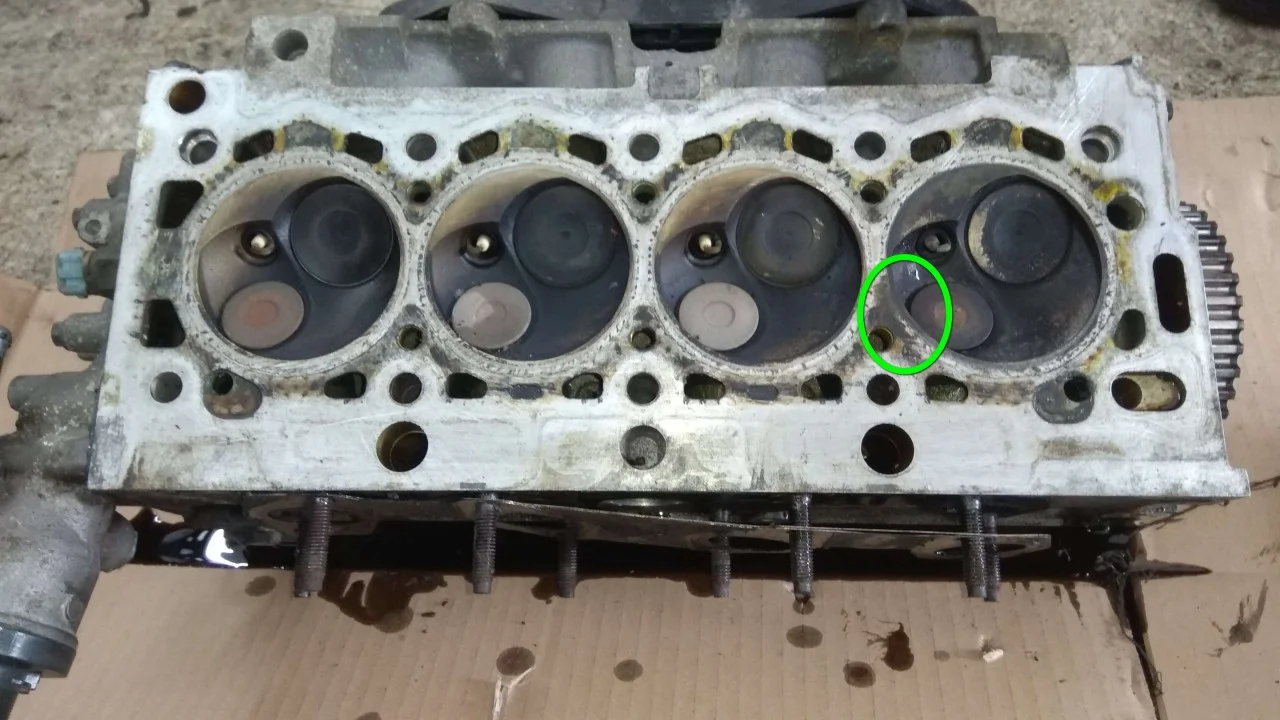

Осматриваем ГБЦ. На ней четко видно место пропуска газов в систему охлаждения. Очищаем плоскость ГБЦ, проверяем на искривления. В нашем случае ГБЦ ровная и мы готовим ее к установке обратно на блок цилиндров. Пока головка снята удобно заменить сальник распредвала, если необходимо. Очищаем и обезжириваем посадочное место ГБЦ.

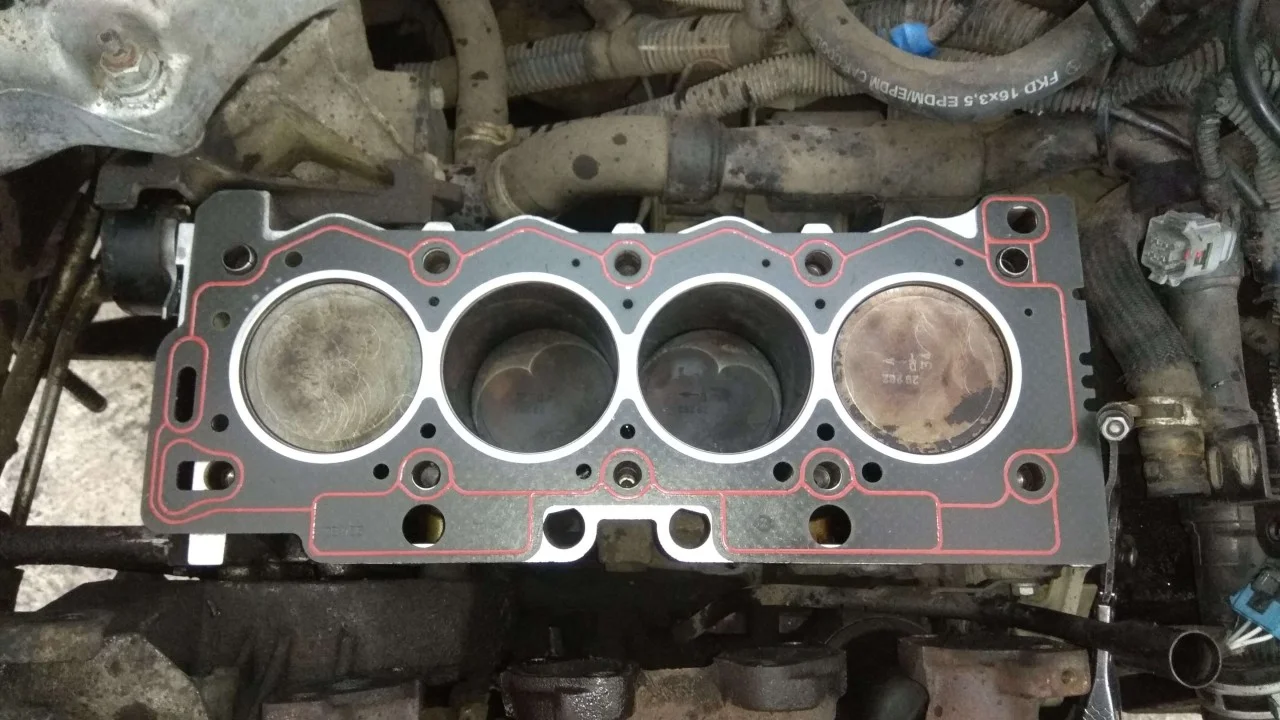

Устанавливаем на блок новую прокладку, предварительно сравнив ее со старой прокладкой.

Устанавливаем ГБЦ на место.

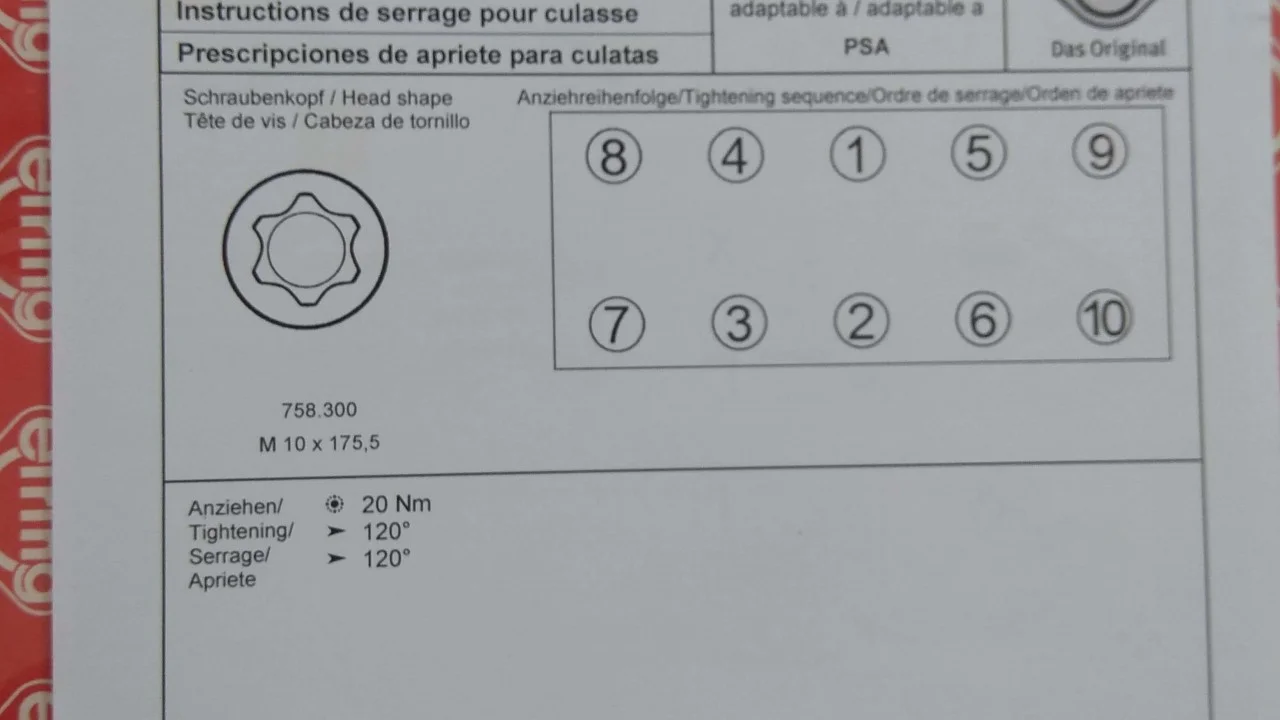

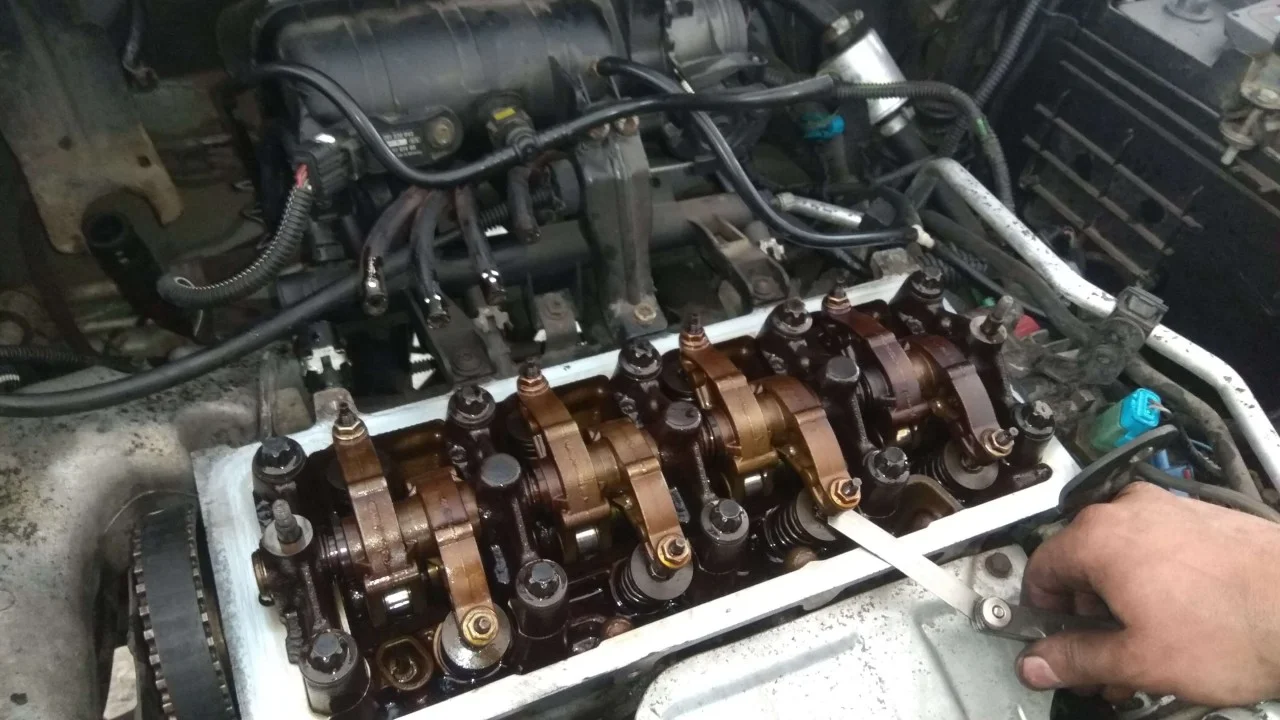

С прокладкой ГБЦ шел лист-вкладыш, на котором указан порядок затяжки болтов и момент затяжки.

После затяжки ГБЦ и сборки механизма ГРМ обязательно необходимо отрегулировать тепловые зазоры клапанов. После регулировки клапанов, собираем всё в обратном порядке.
