Как снять ГБЦ Нубира

Начинаем разбирать двигатель автомобиля Daewoo Nubira для снятия ГБЦ и устранения утечки антифриза в двигатель.

Еще перед снятием ГБЦ понятна причина поломки. Пол года назад сняли помпу с данного двигателя. Крыльчатка полностью съедена некачественным антифризом.

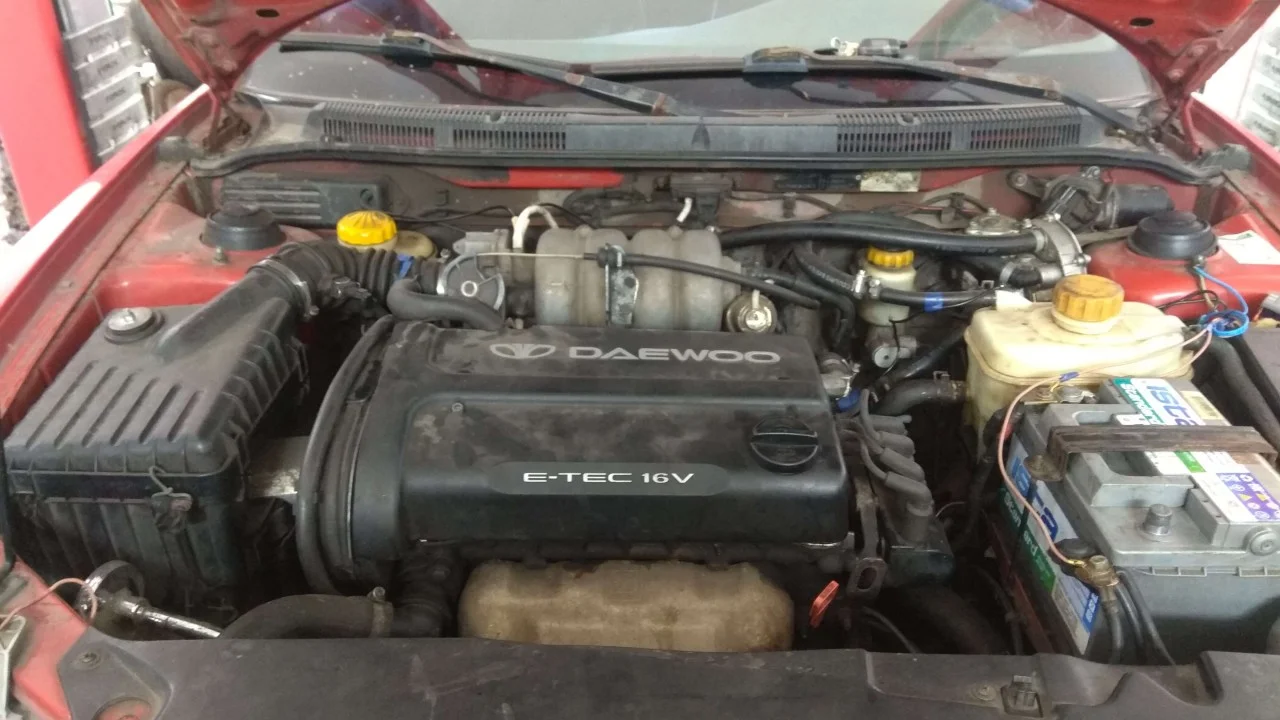

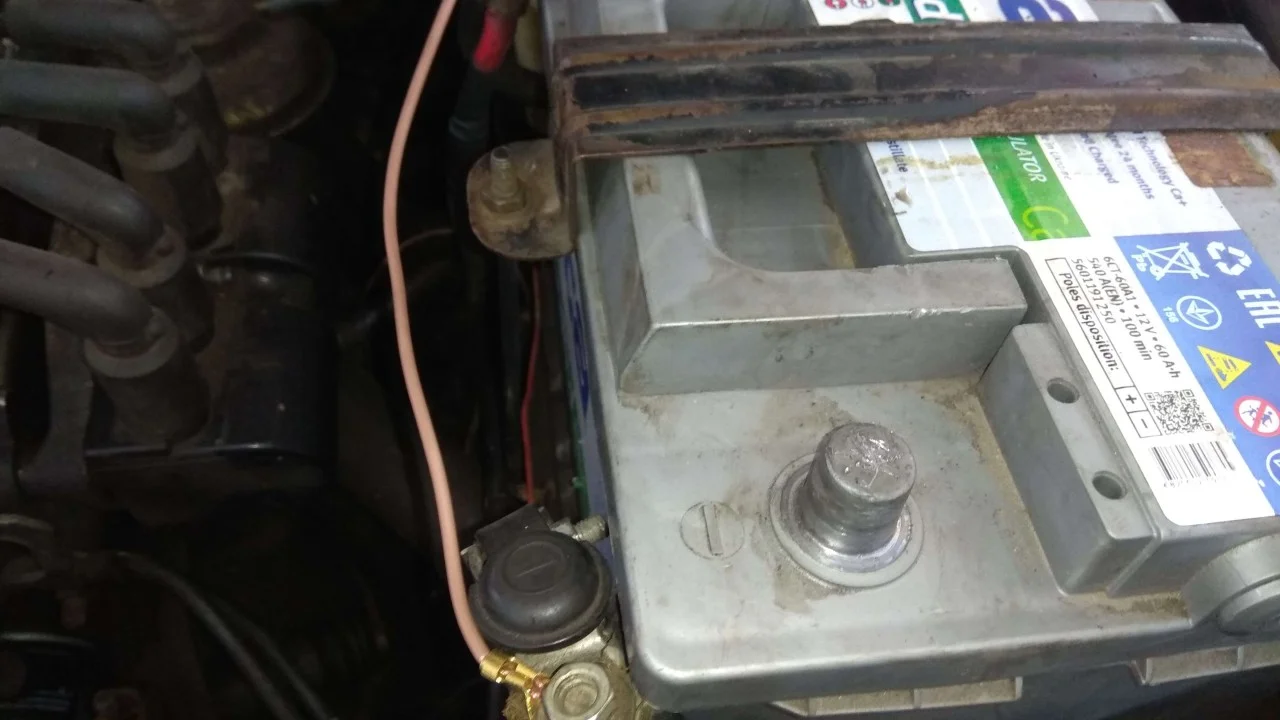

Перед началом работы снимаем с аккумулятора минусовую клемму

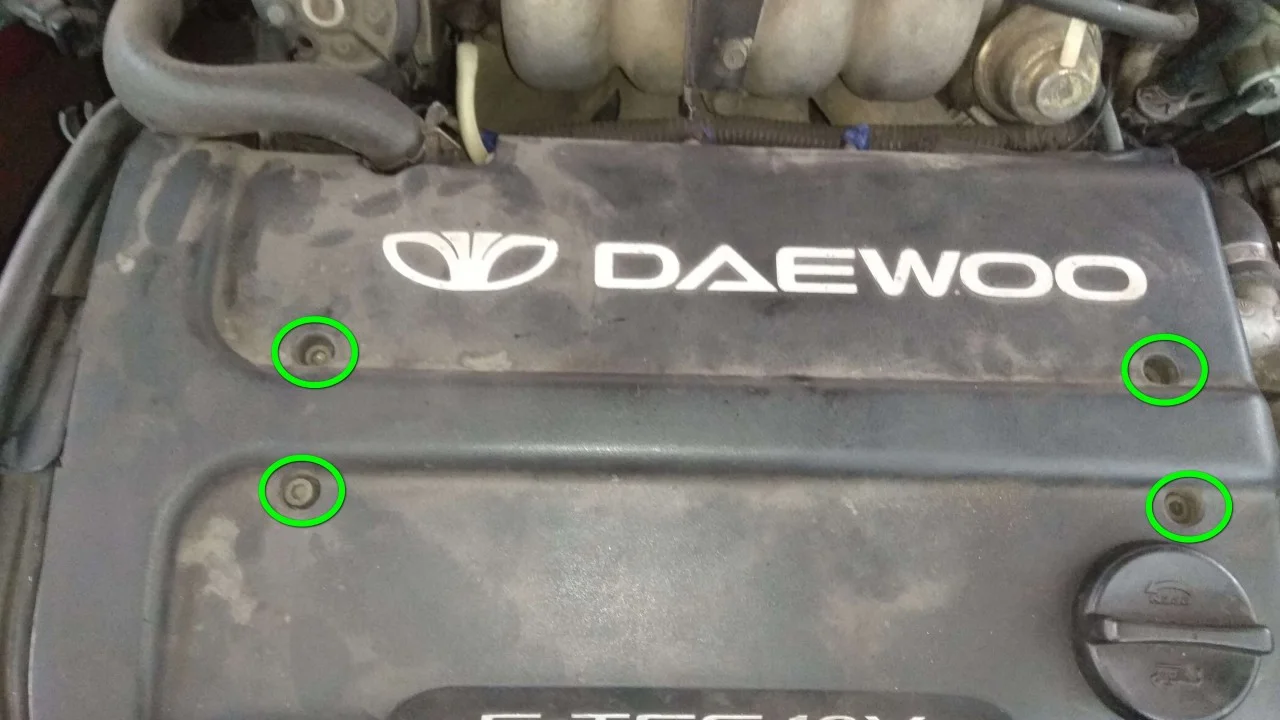

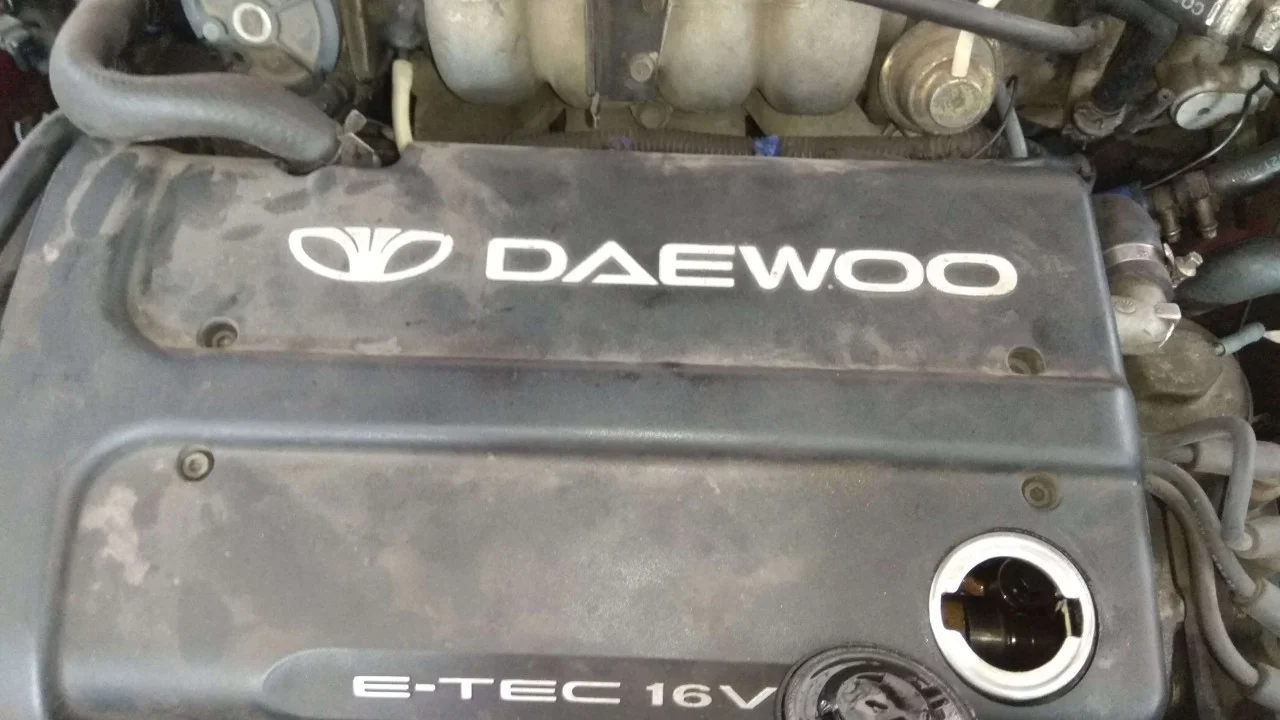

Снимаем декоративную крышку двигателя. Для этого откручиваем четыре болта крепления крышки шестигранником на 6мм.

И открутив пробку заливной горловины, снимаем пластиковую крышку.

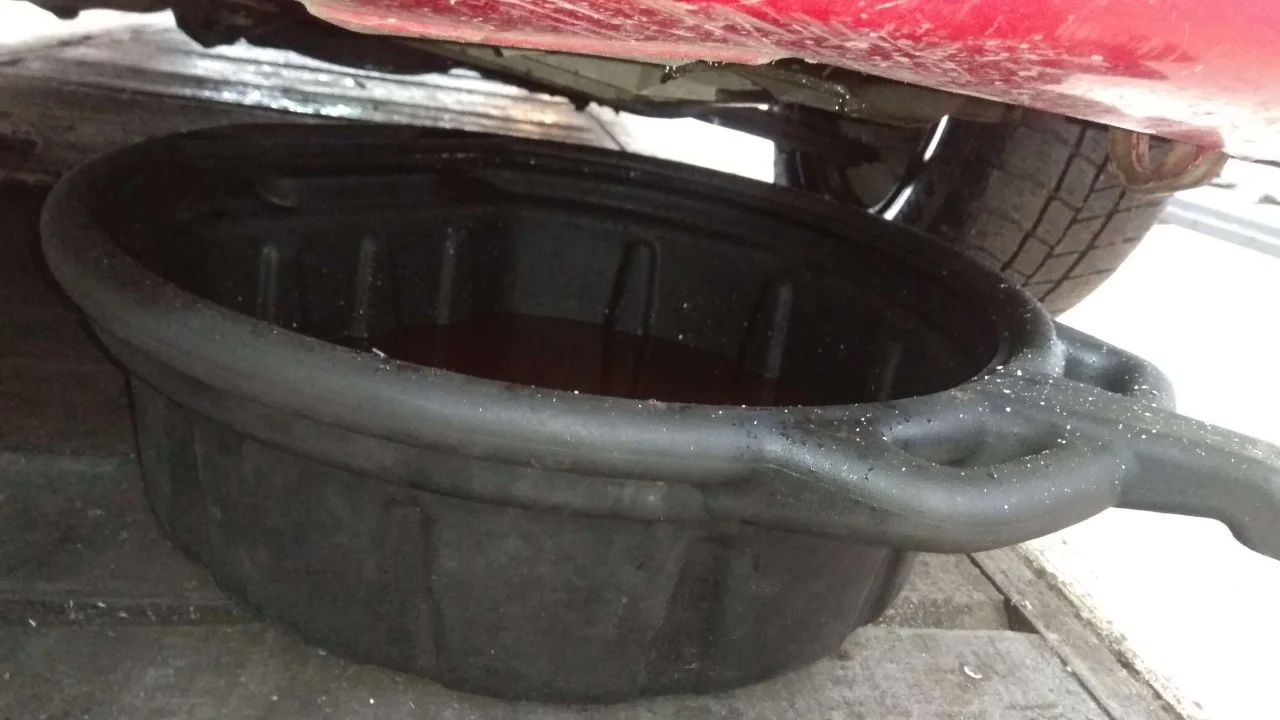

Для отключения всех патрубков системы охлаждения от ГБЦ, нам необходимо сперва слить антифриз. Откручиваем сливной кран радиатора охлаждения, подставив снизу емкость для охлаждающей жидкости.

После полного сливания антифриза рекомендуем сразу закрутить сливную пробку обратно, чтобы не забыть это сделать во время обратной сборки двигателя.

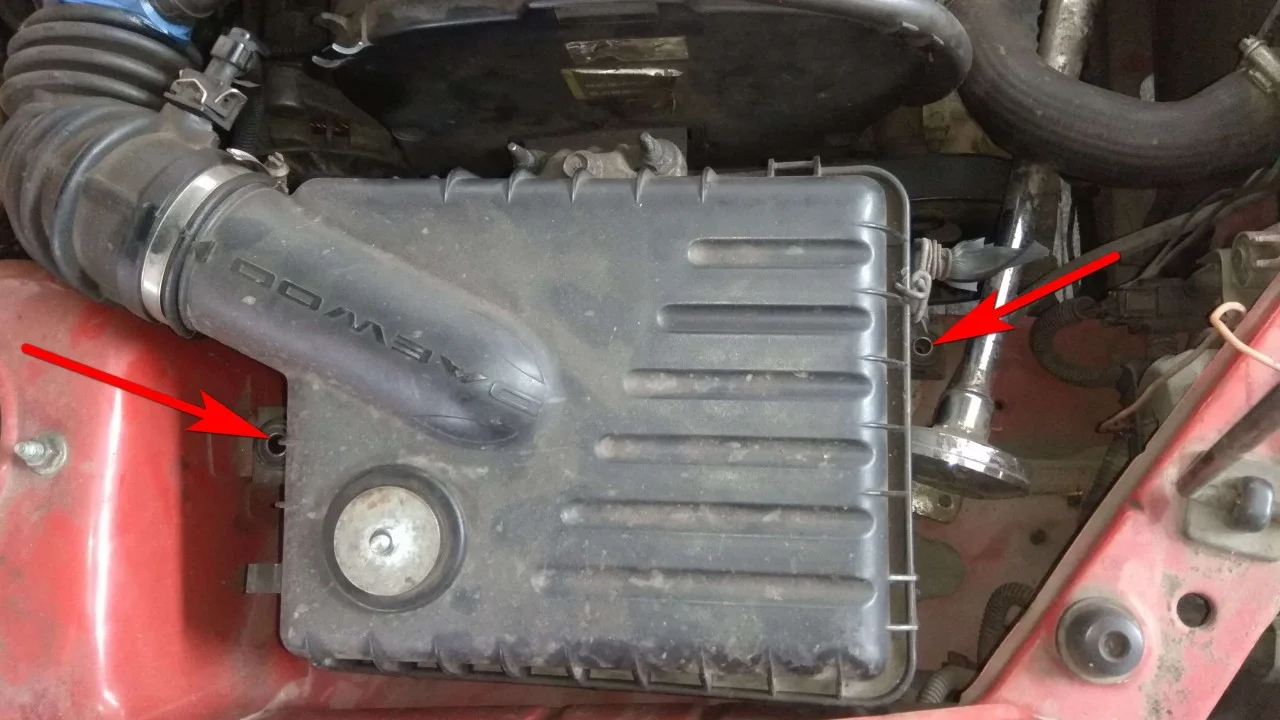

Для снятия корпуса воздушного фильтра, необходимо открутить два болта, указанные стрелками, под ключ на 10мм.

Отсоединить гофру воздушного фильтра от дросселя. Отсоединить электроразъем и патрубки указанные стрелками. Убираем корпус фильтра в сторону.

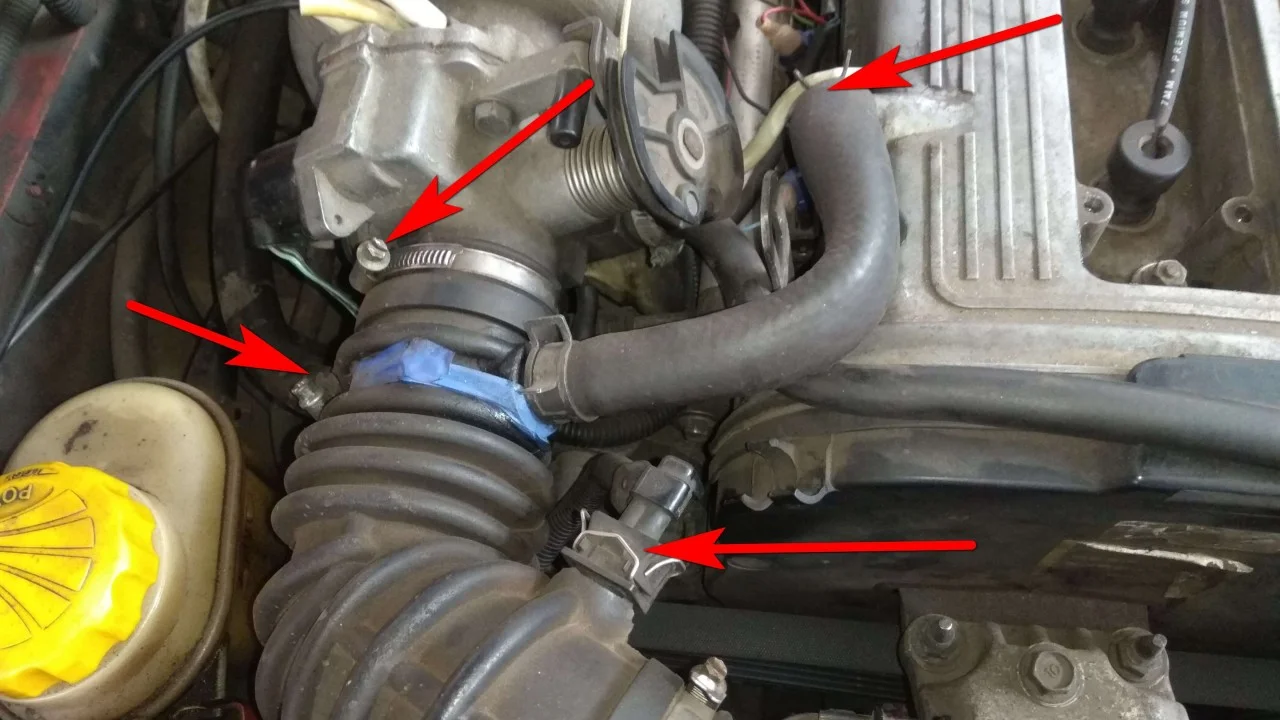

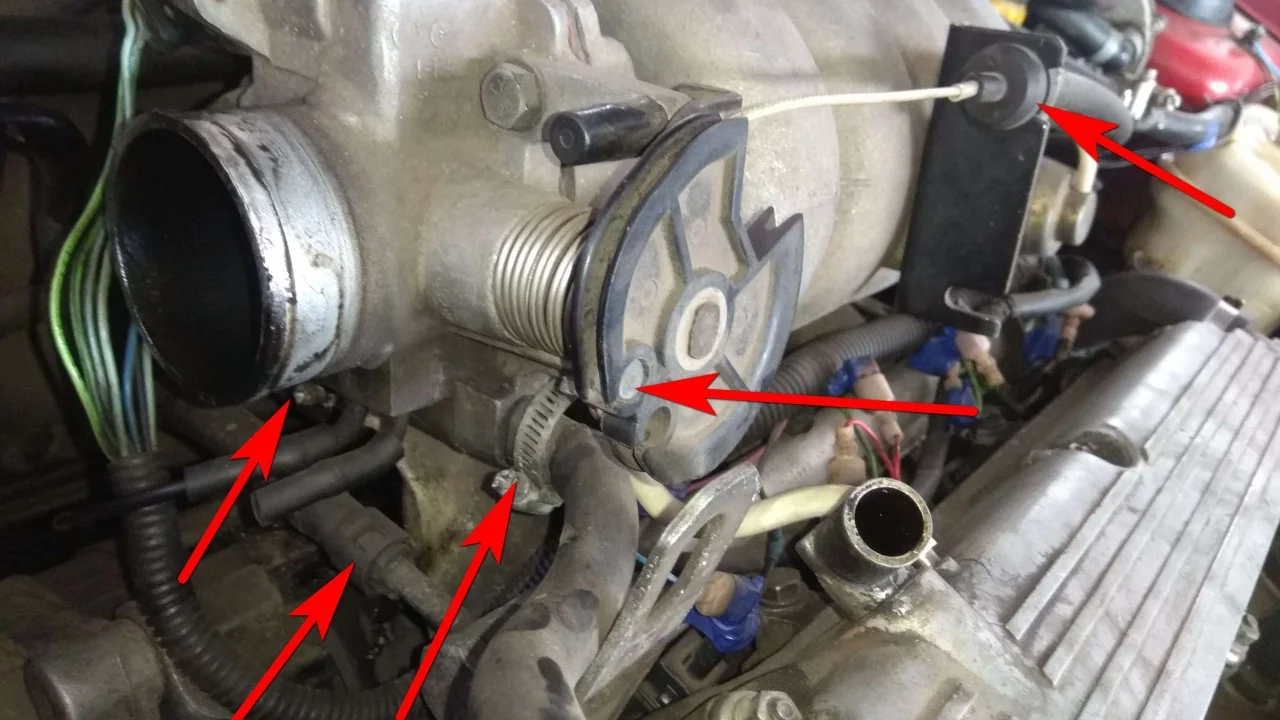

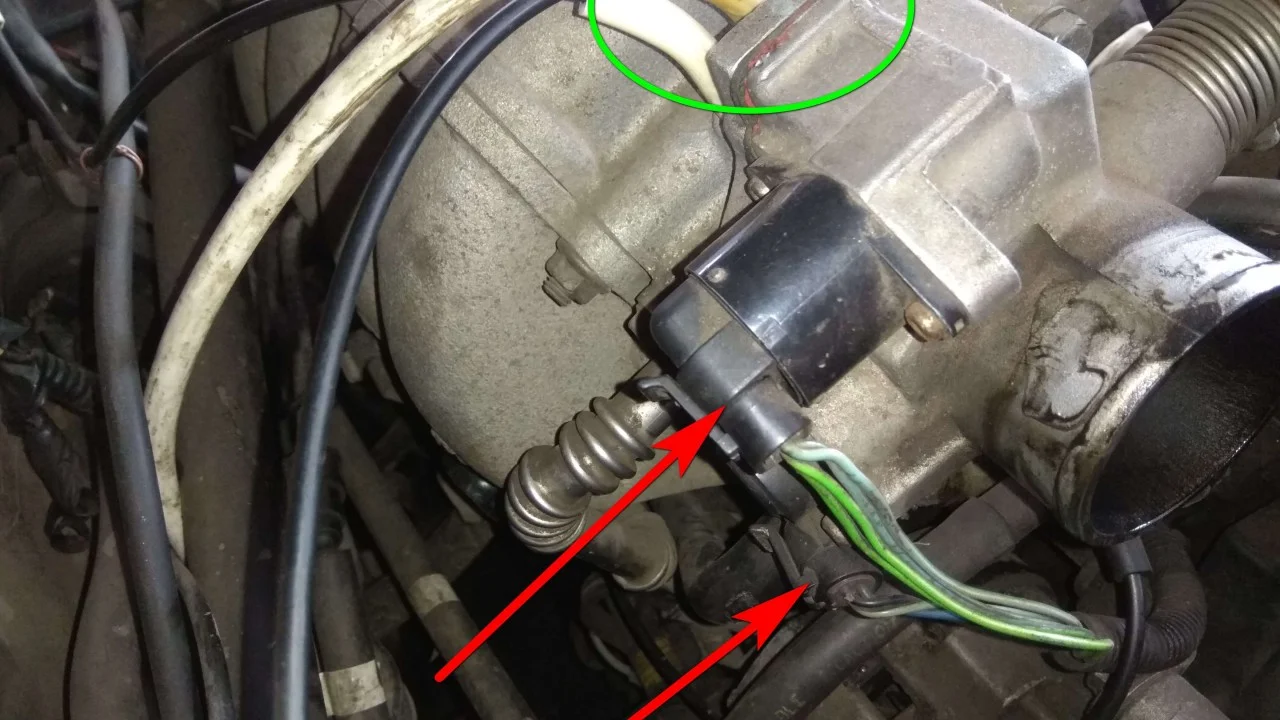

Сняв корпус воздушного фильтра у нас появилось больше доступа к впускному коллектору. Поэтому начинаем отключать все от коллектора. Отключаем электроразъемы от датчика холостого хода и от датчика дроссельной заслонки. Отсоединяем вакуумные шлангочки от дросселя.

Отсоединяем от дросселя патрубки подогрева. Отключаем шланг подачи топлива от топливной рампы. Отсоединяем трос акселератора (газа).

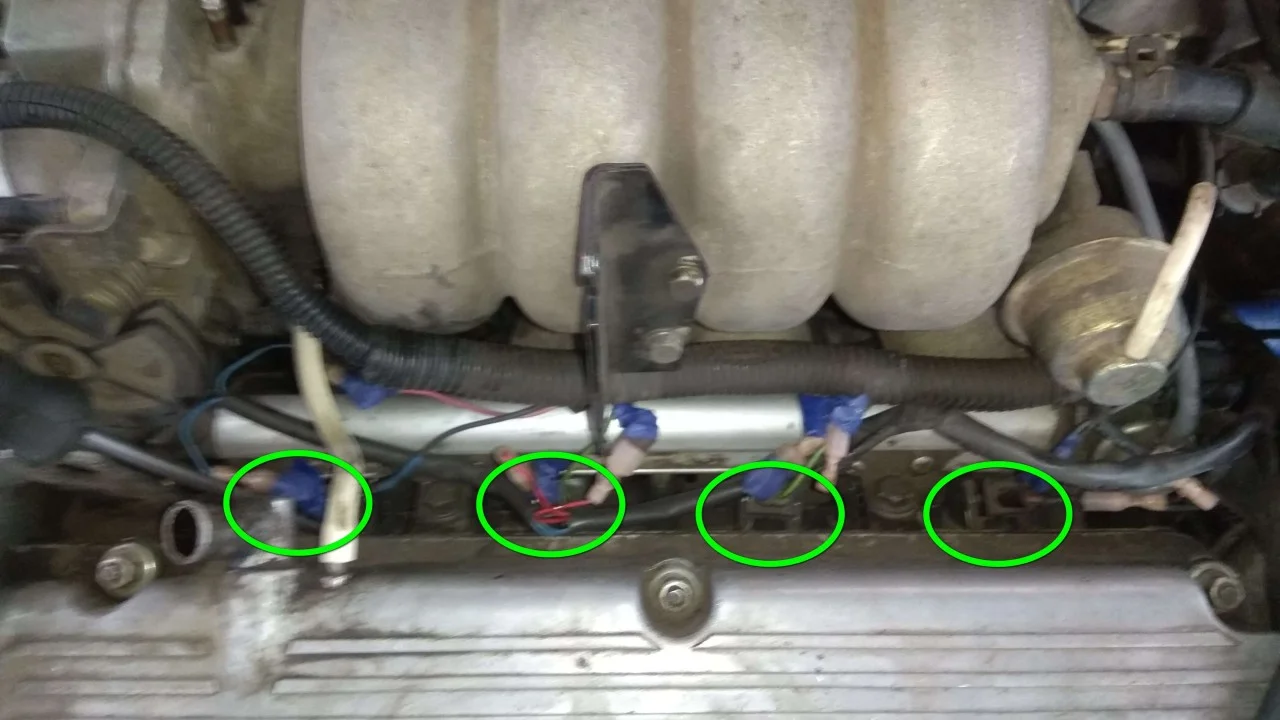

Отключаем электро разъемы от топливных форсунок. Для нажатия на фиксатор разъема можно воспользоваться отверткой. Отключив разъемы отводим жгут проводов в сторону.

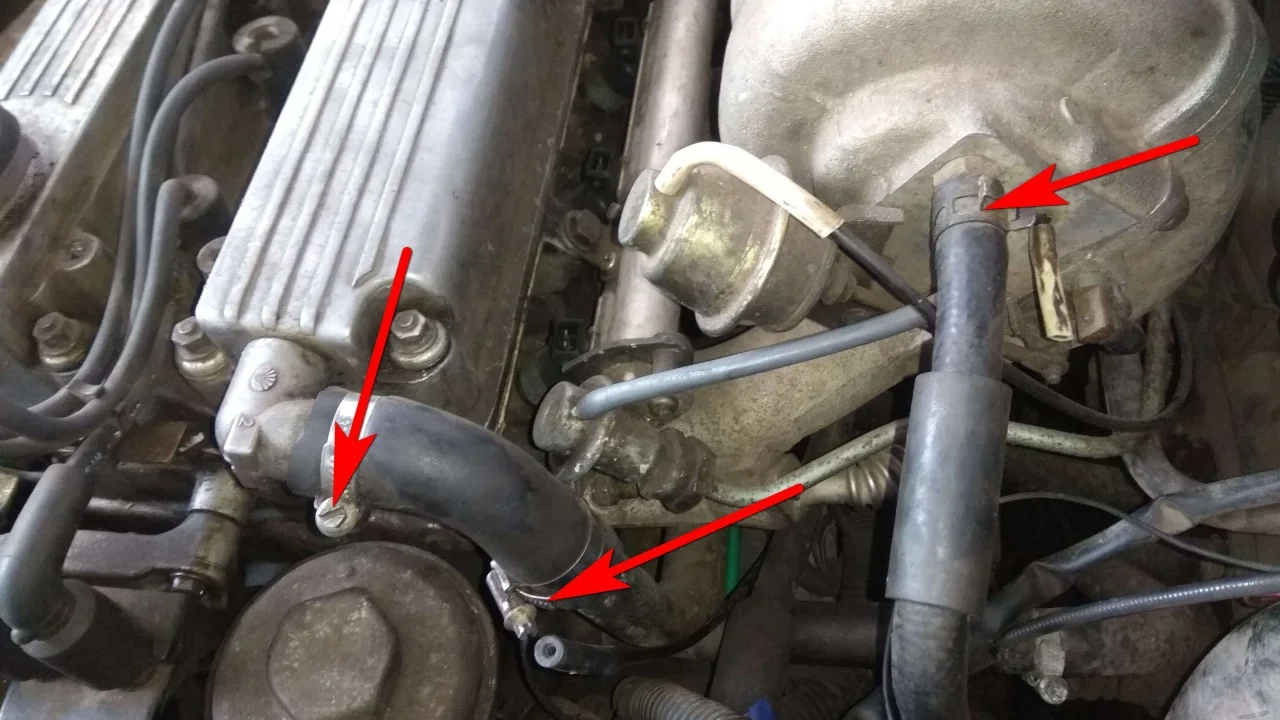

С другой стороны впускного коллектора отсоединяем шланг вакуумного усилителя тормозов. Также рядом можно снять шланг картерных газов установленный на клапанной крышке двигателя. Под этим патрубком к шпильке крепления впускного коллектора прикручена масса двигателя. Откручиваем её с помощью ключа на 13мм. И еще с этой стороны двигателя необходимо отсоединить электроразъем катушки зажигания.

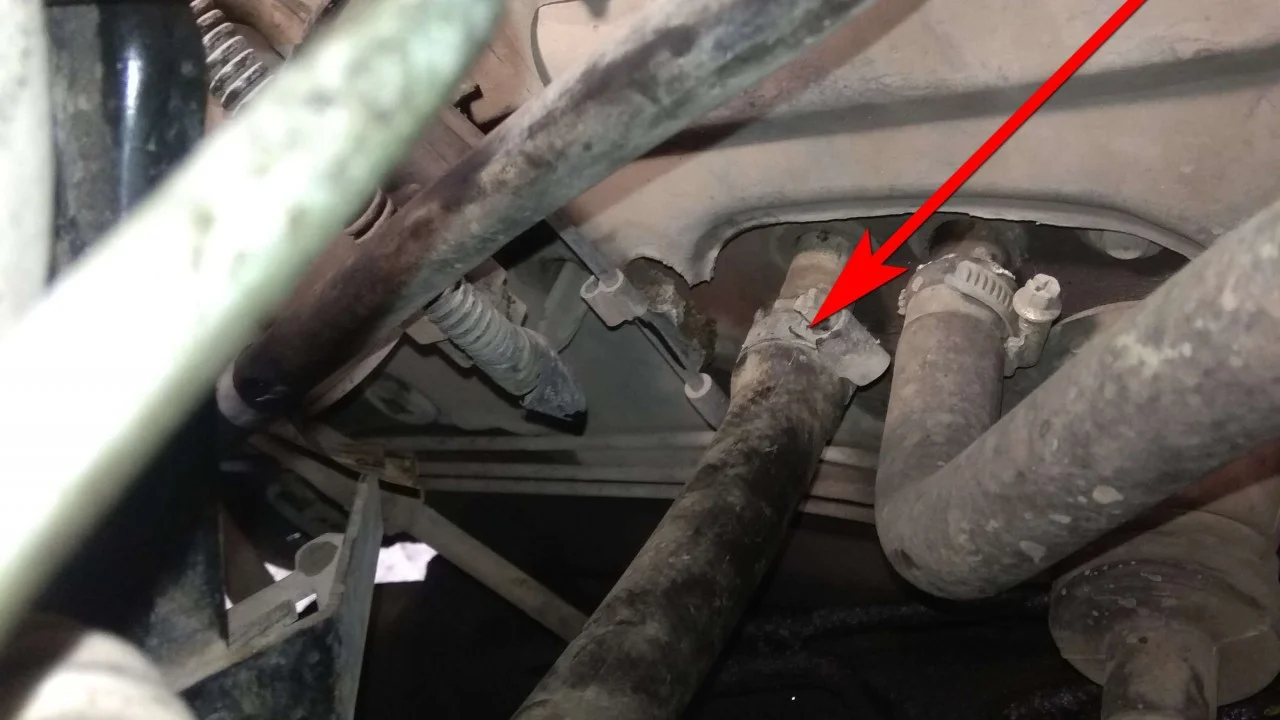

Отсоединяем патрубок печки идущий прямо на ГБЦ.

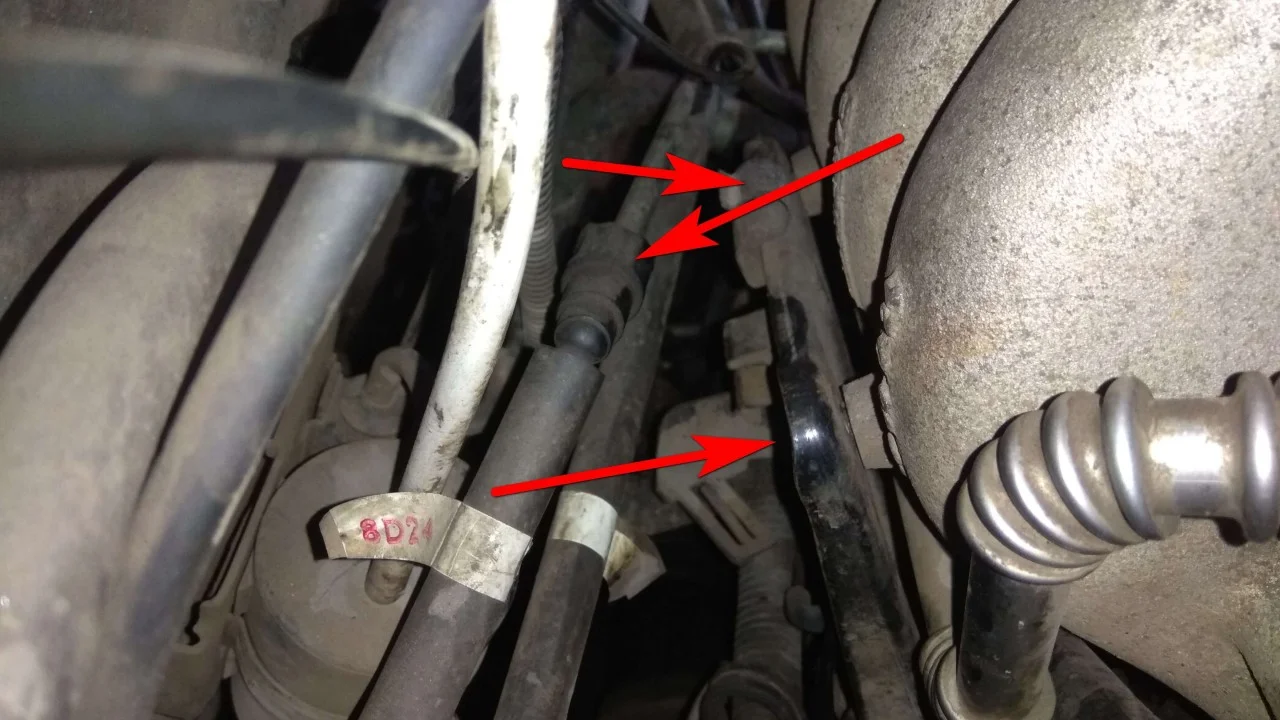

Еще нам осталось открутить от коллектора два болта кронштейна поддержки, используя ключ на 12мм. И отсоединить шланг обратки топлива с топливной рампы.

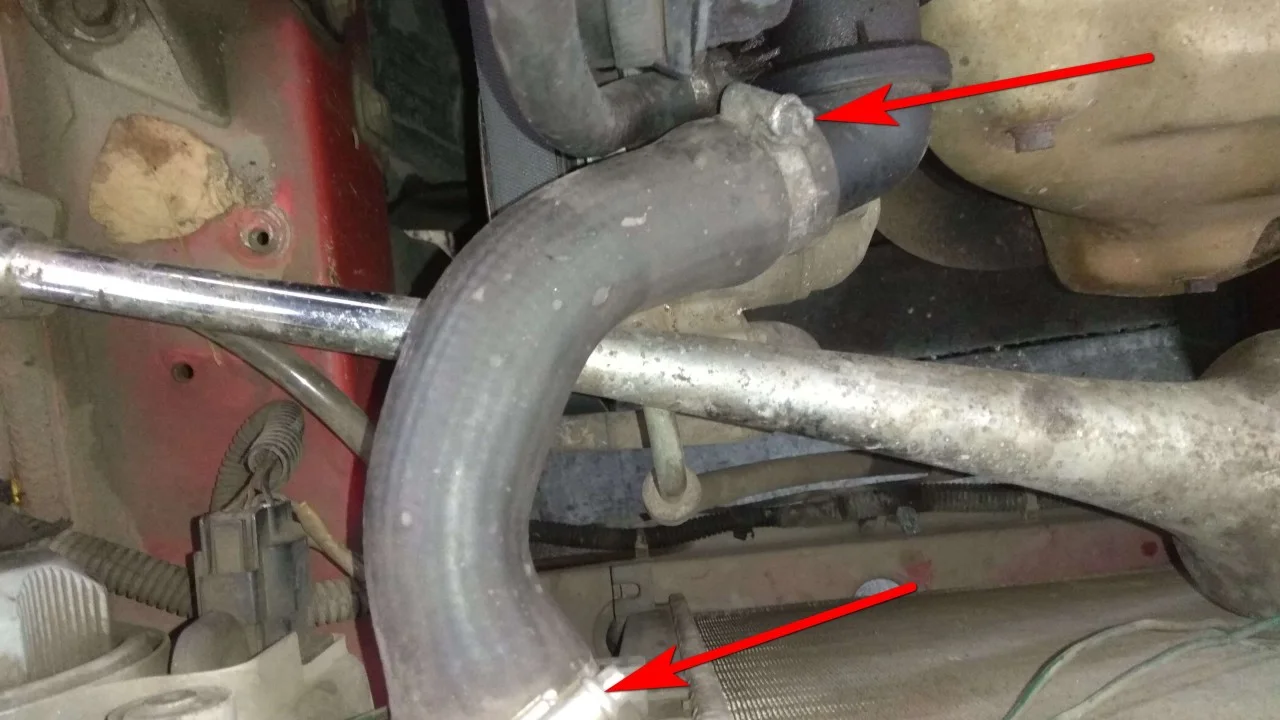

Теперь начнем всё отключать со стороны радиатора системы охлаждения. Откручиваем два хомута и снимаем патрубок идущий от термостата к радиатору.

Ключом на 10мм откручиваем болт крепления воздушной сигнала и убираем его в сторону.

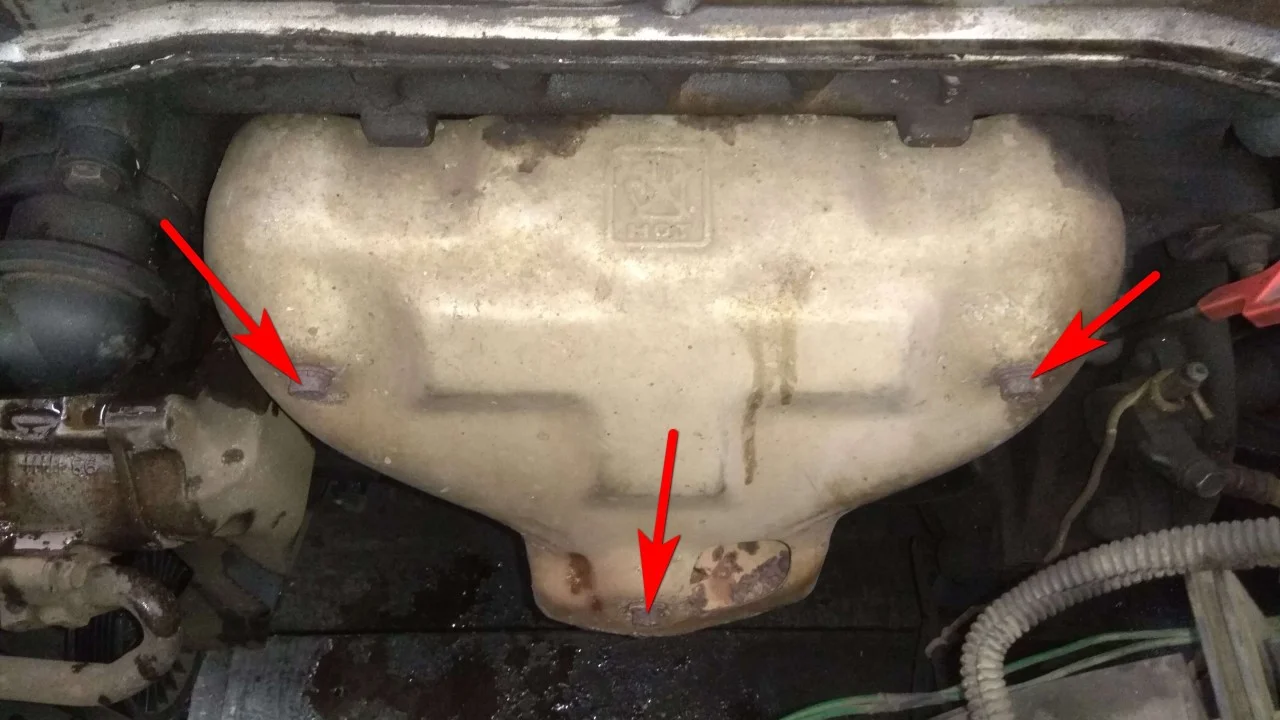

Ключом на 12мм откручиваем три болта крепления теплового экрана выпускного коллектора. И снимаем его.

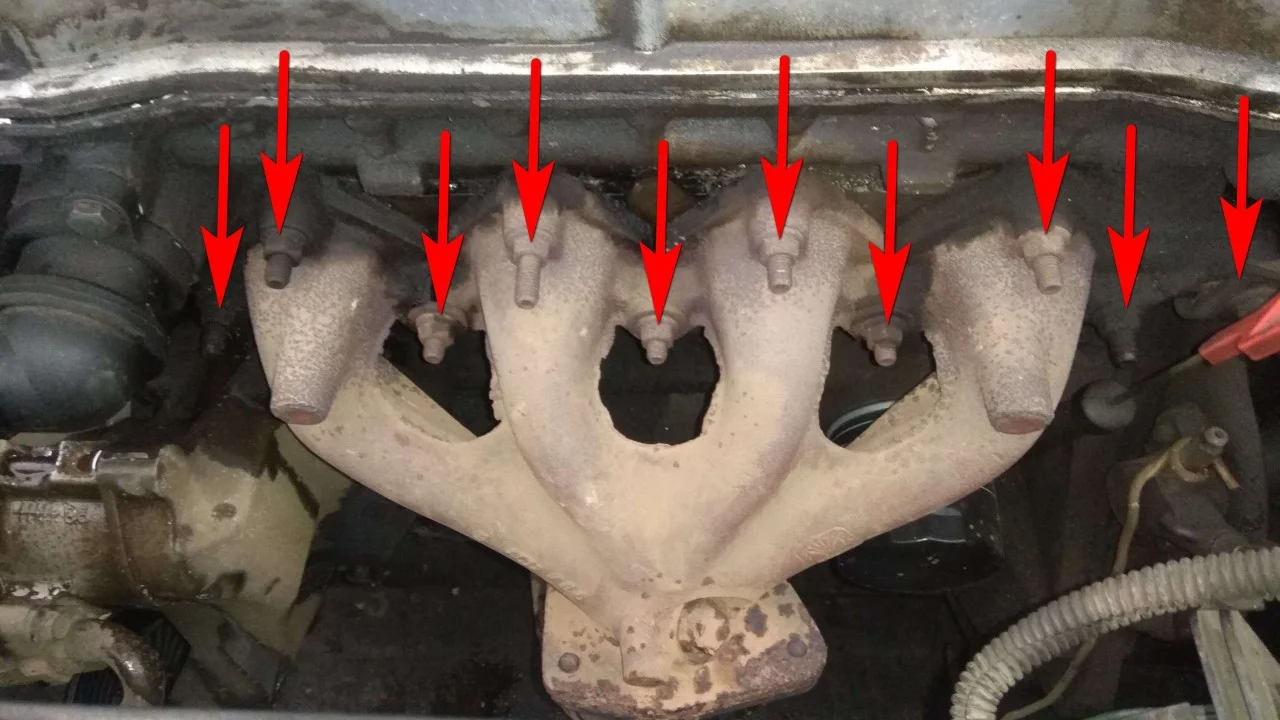

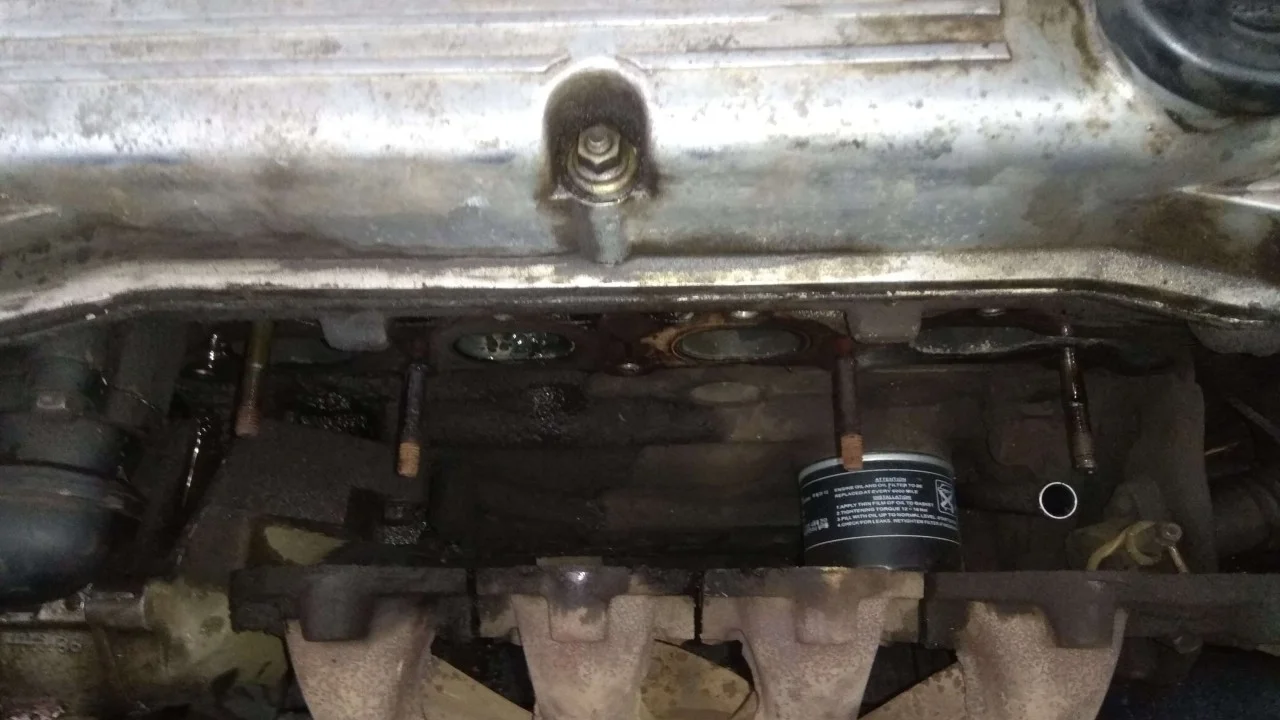

Вытащив щуп уровня масла приступаем к откручиванию коллектора. Ключом на 12мм откручиваем десять болтов крепления выпускного коллектора. Удобно использовать длинную головку и вороток или трещетку.

Отодвигаем выпускной коллектор в сторону. Дополнительно ничего откручивать не нужно, коллектор сместится на гофре выхлопной трубы.

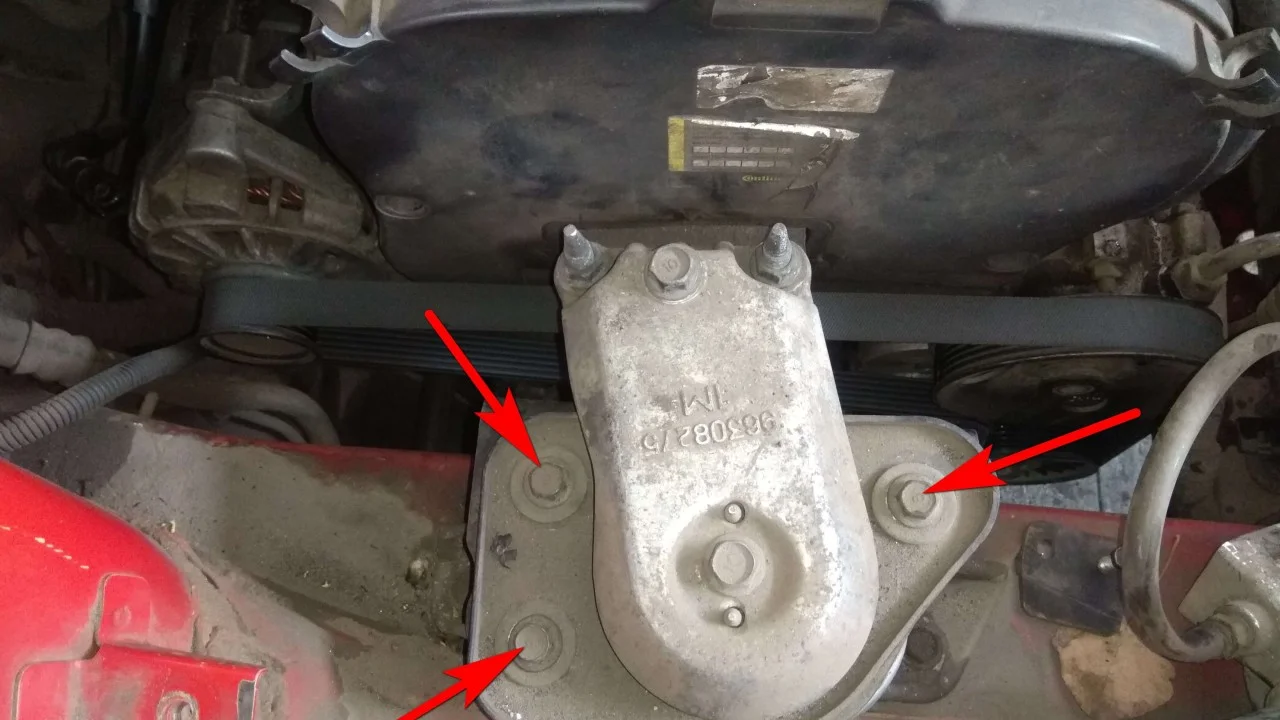

Переходим к разбору ременных механизмов. Откручиваем три болта крепления подушки двигателя к лонжерону. используем ключ на 13мм.

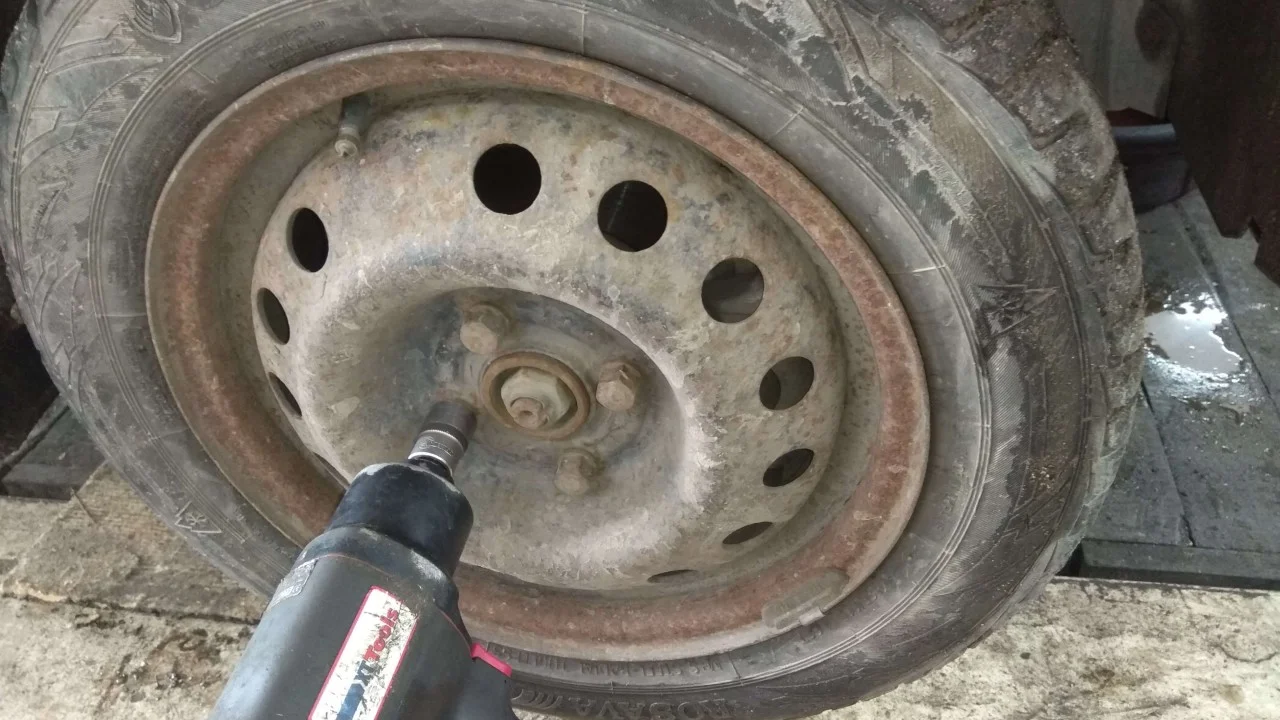

Далее необходимо снять переднее правое колесо, установив автомобиль на подъемник или поддомкратив правую сторону.

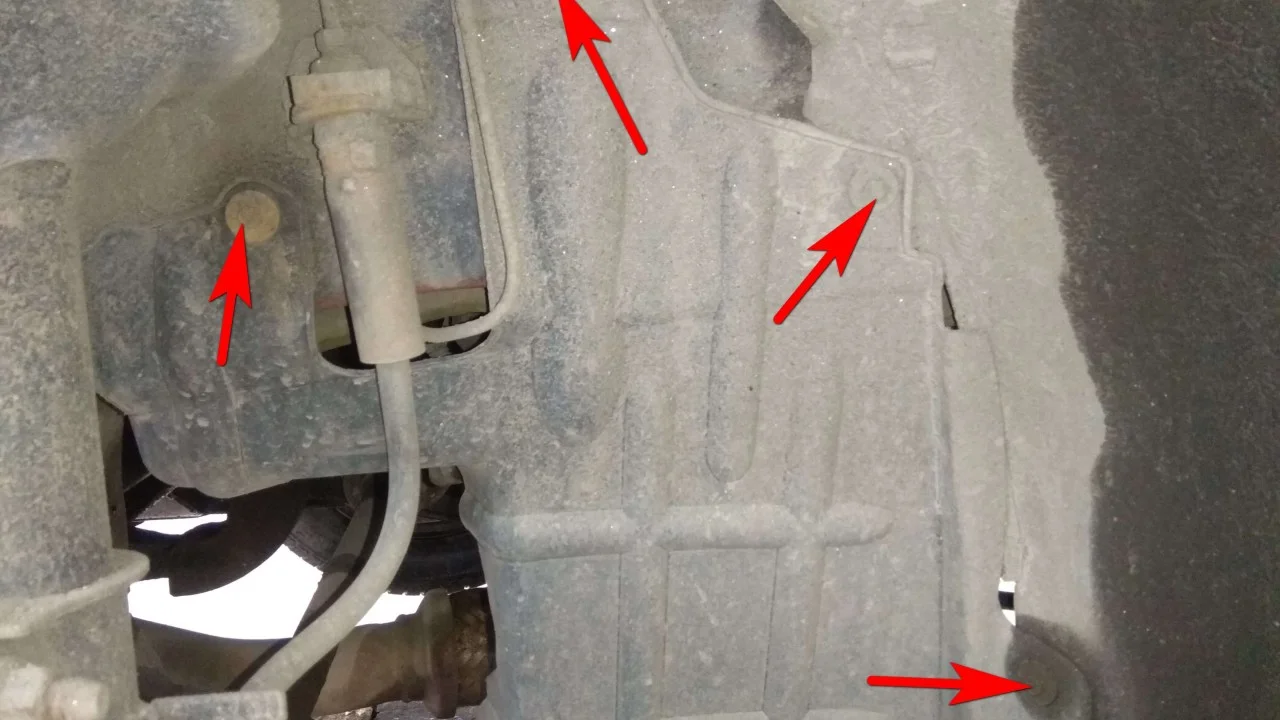

За колесом нам необходимо открутить четыре болта крепления боковой защиты двигателя. Используем ключ на 8мм.

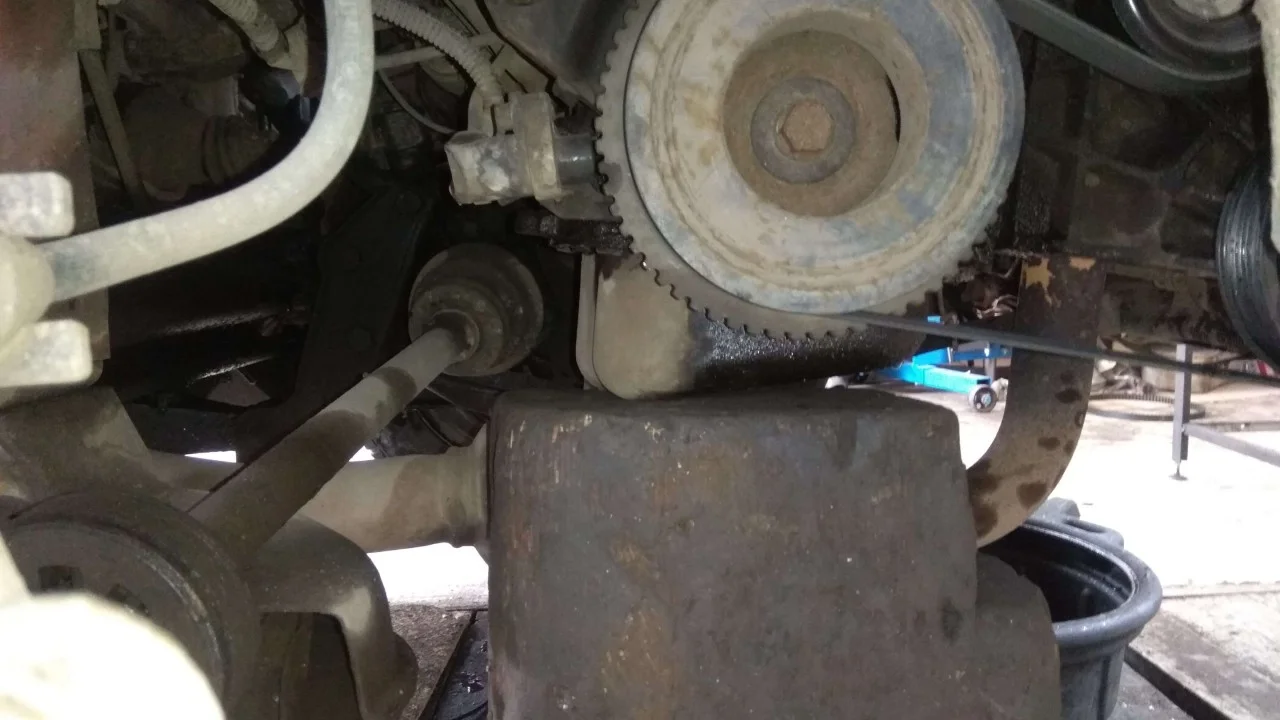

Сняв защиту поддомкрачиваем двигатель или устанавливаем на подпорку, опуская подъемник. Подушка двигателя должна немного оторваться от лонжерона.

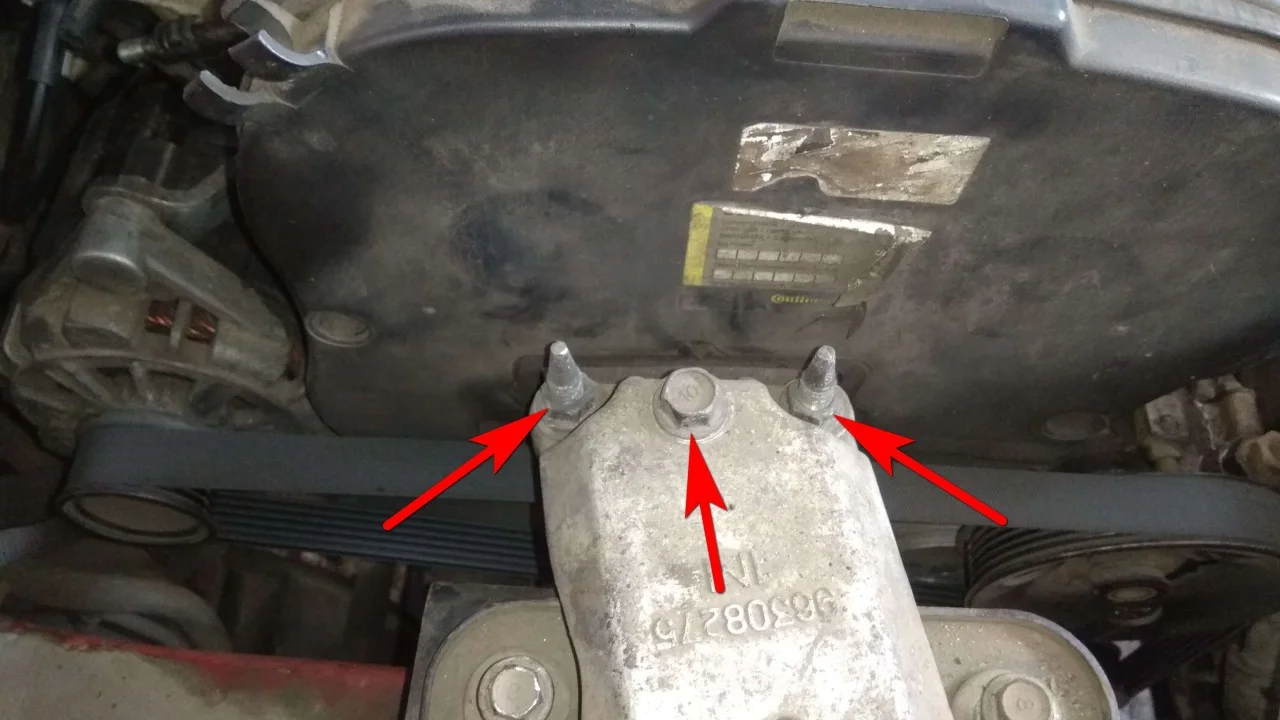

Теперь можем смело откручивать подушку от кронштейна двигателя. используем ключ на 16мм.

С помощью ключа на 15мм проворачиваем натяжной ролик ремня генератора в сторону вращения часовой стрелки. Ослабив натяжку ремня, снимаем его.

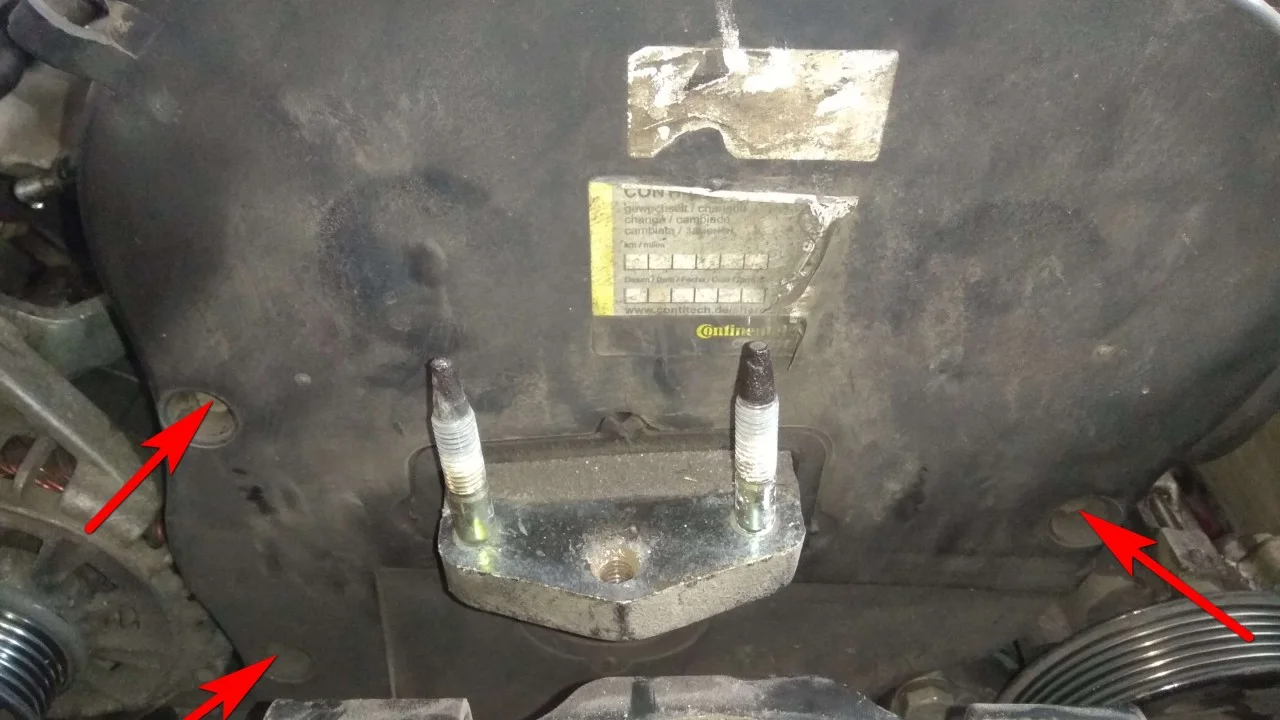

Далее будем добираться до ГРМ. С помощью ключа на 10мм откручиваем три болта крепления верхнего защитного кожуха ремня ГРМ.

Открутив болты и отщелкнув верхние защелки снимаем кожух ГРМ.

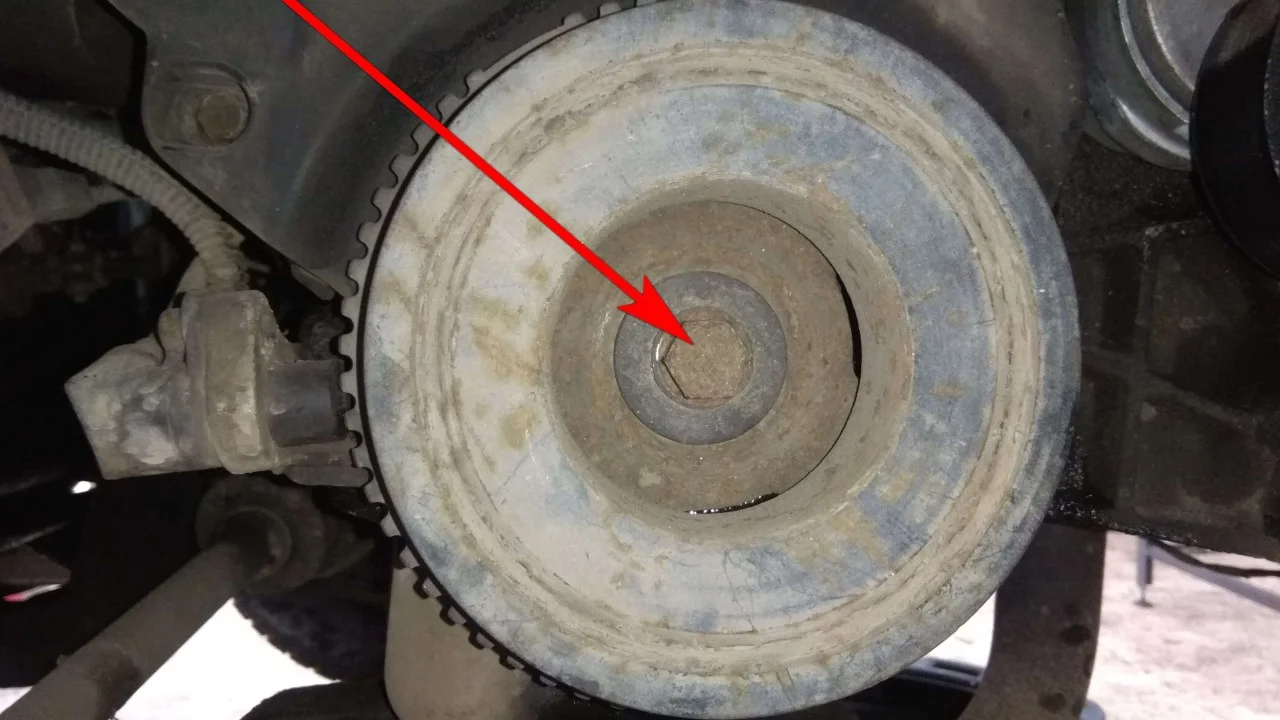

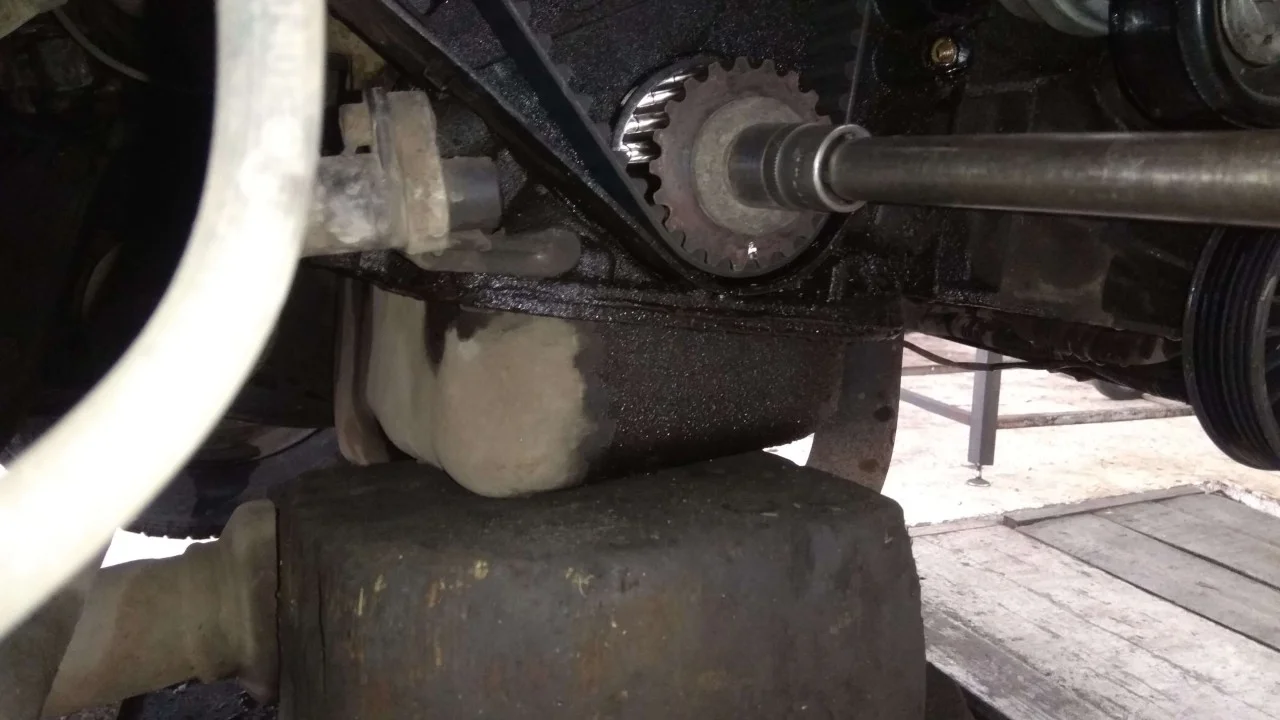

Теперь будем добираться снизу до механизма ГРМ. Головкой на 19мм и воротком откручиваем болт коленвала. Для откручивания болта необходим помощник, который сядет за руль автомобиля, включить пятую скорость и нажмет на педаль тормоза.

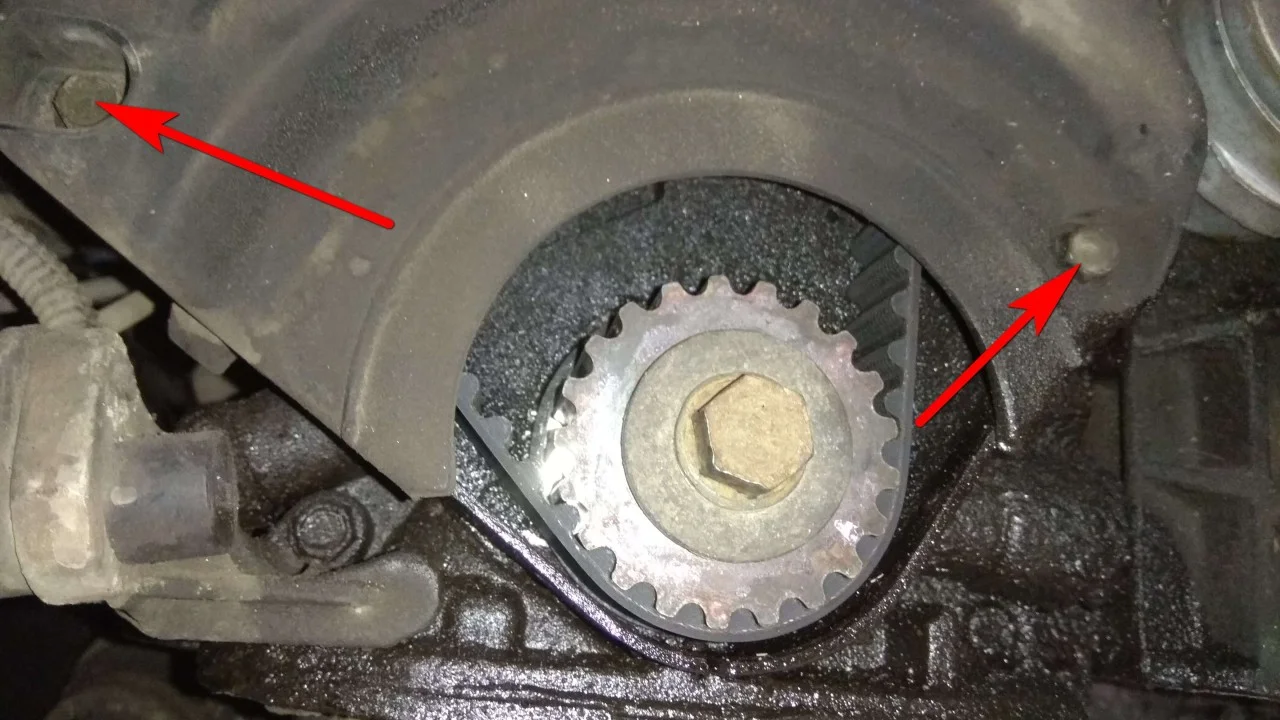

Сняв шкив коленвала, закручиваем болт коленвала обратно, чтобы была возможность прокручивать двигатель. Ключом на 10мм откручиваем два болта крепления нижней защиты ГРМ.

И еще один болт крепления кожуха, чуть выше, под кронштейном подушки двигателя.

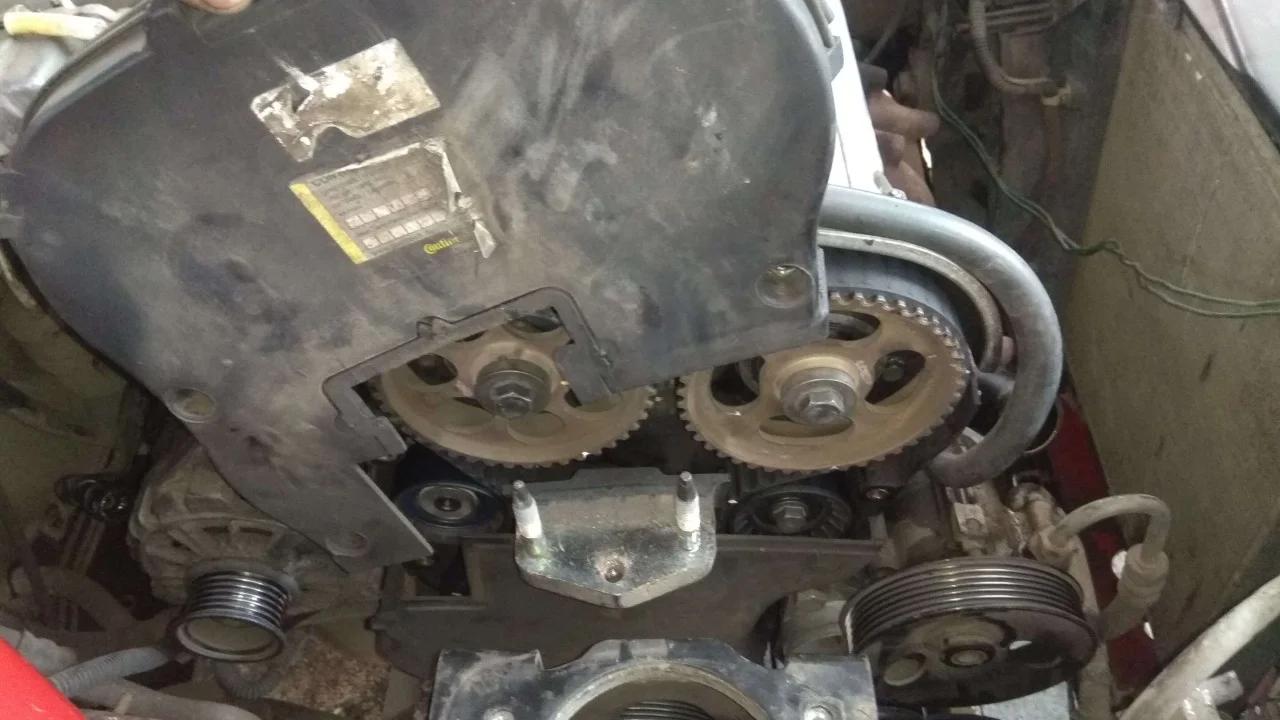

Проворачиваем двигатель, выставляя валы по меткам.

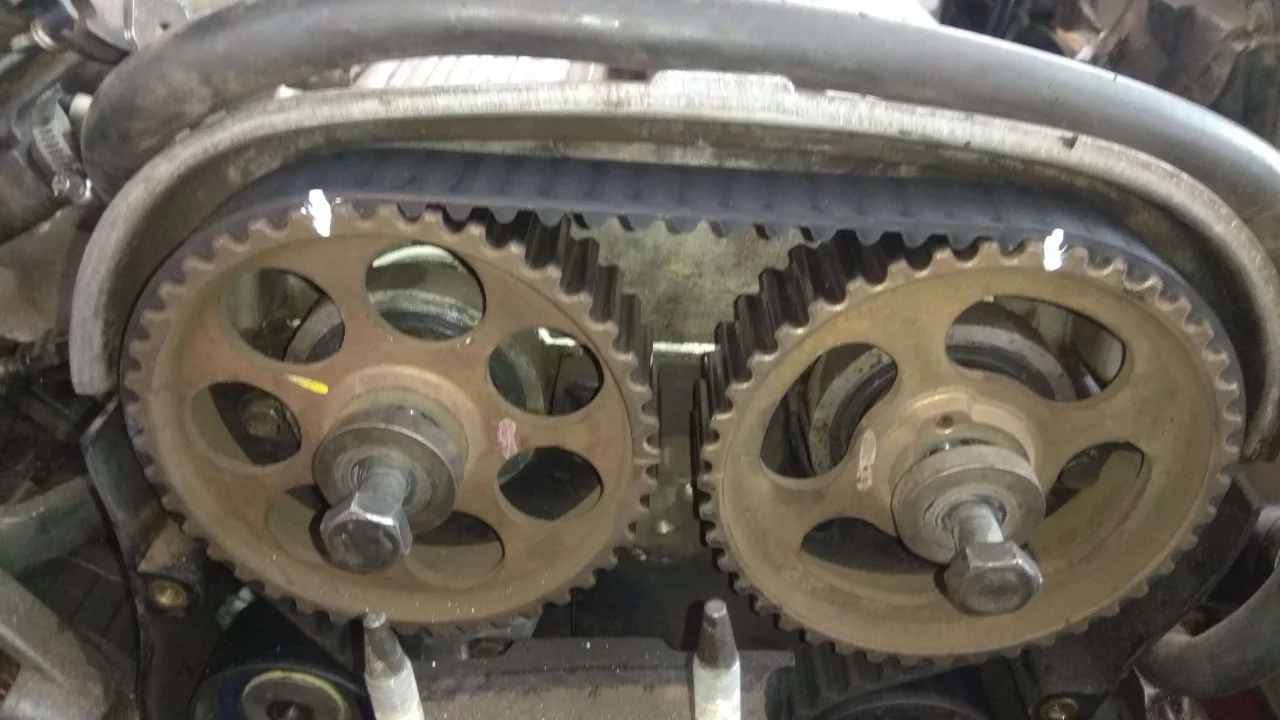

На распредвалах метки должны встать друг напротив друга.

Рекомендуем установить свои метки на ремне и шкивах, для более легкой обратной сборки двигателя. Отпускаем затяжку болтов шкивов распредвалов. Также перед снятием шкивов их необходимо пометить, чтобы не перепутать местами.

На звезде коленвала также необходимо установить свою метку относительно ремня ГРМ.

Сняв ремень и шкивы распредвалов, откручиваем два болта крепления внутреннего защитного кожуха ремня ГРМ.

Снимаем кронштейн подушки двигателя, открутив четыре болта, ключом на 10мм.

Еще необходимо снять ролики ГРМ. Для этого используем ключи на 13 и 15мм.

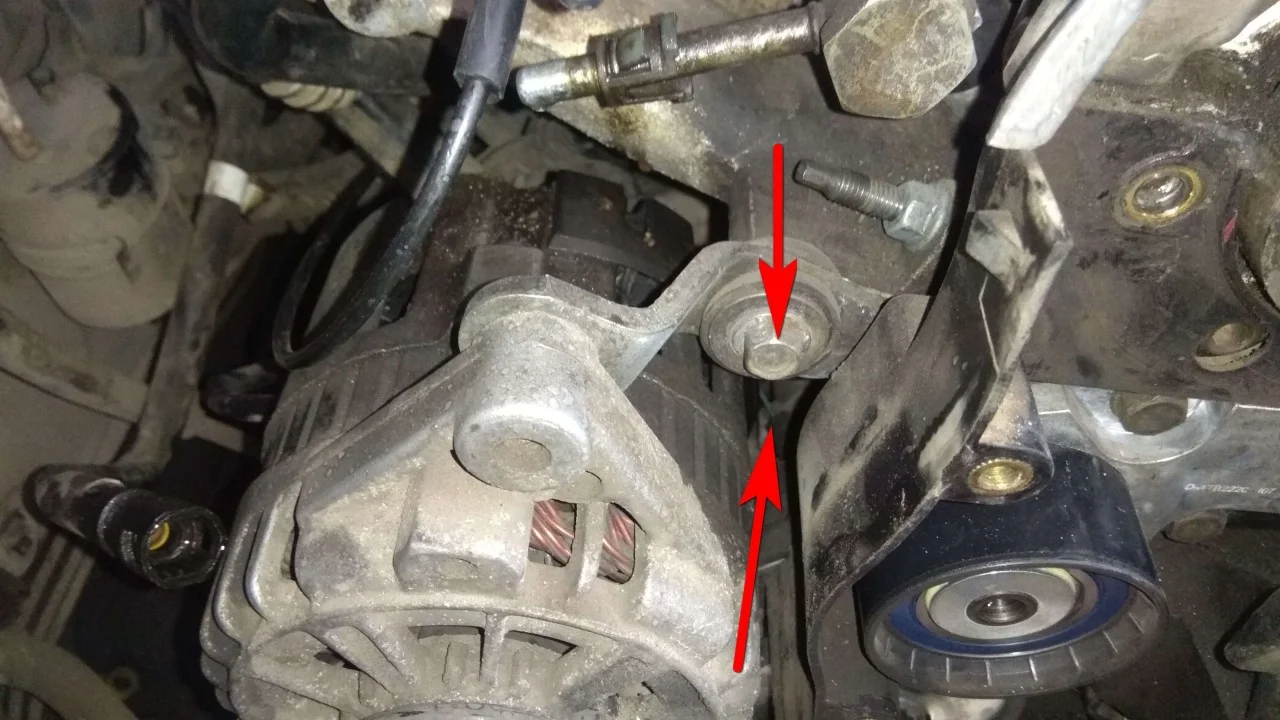

Ключом на 12мм откручиваем болт крепления кронштейна генератора к ГБЦ. И за генератором, к ГБЦ, подключено еще два электроразъема. Отключить их возможно, просунув руку за генератор.

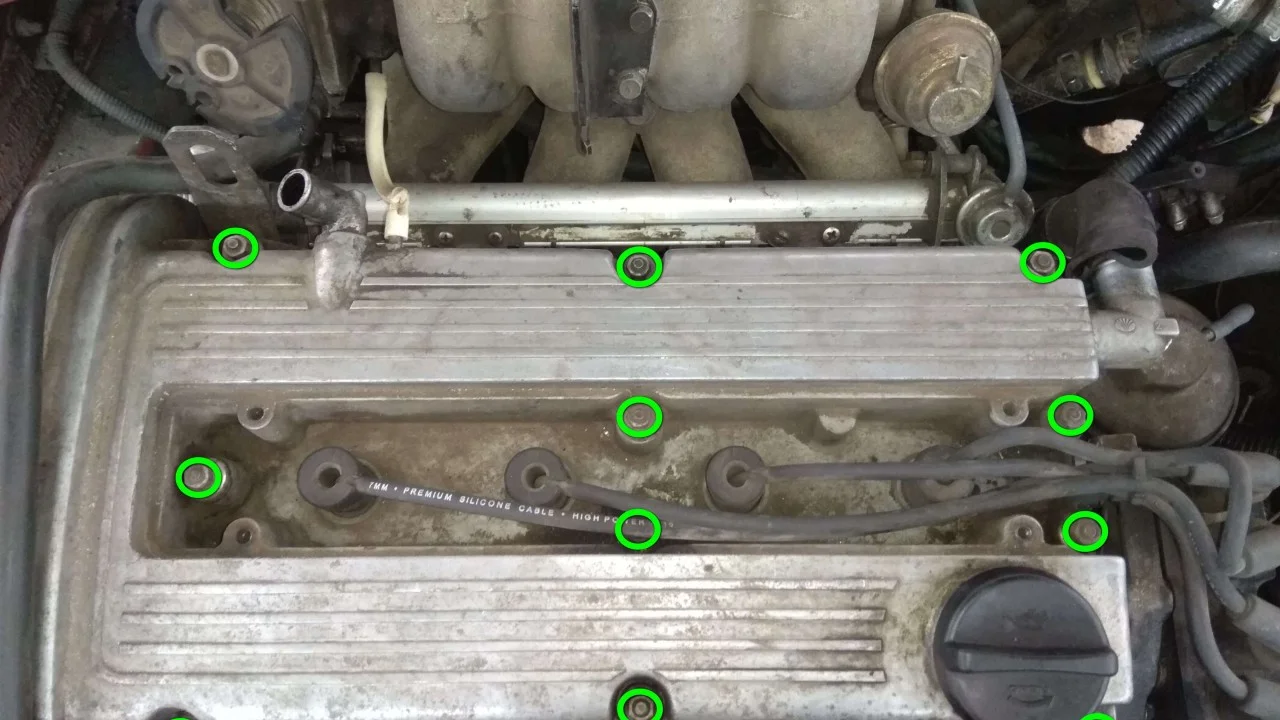

Еще раз проверяем, все ли отключено от ГБЦ. После осмотра вытягиваем высоковольтные провода из свечных колодцев и отводим их в сторону. И ключом на 10мм откручиваем одиннадцать гаек крепления клапанной крышки. Снимаем клапанную крышку.

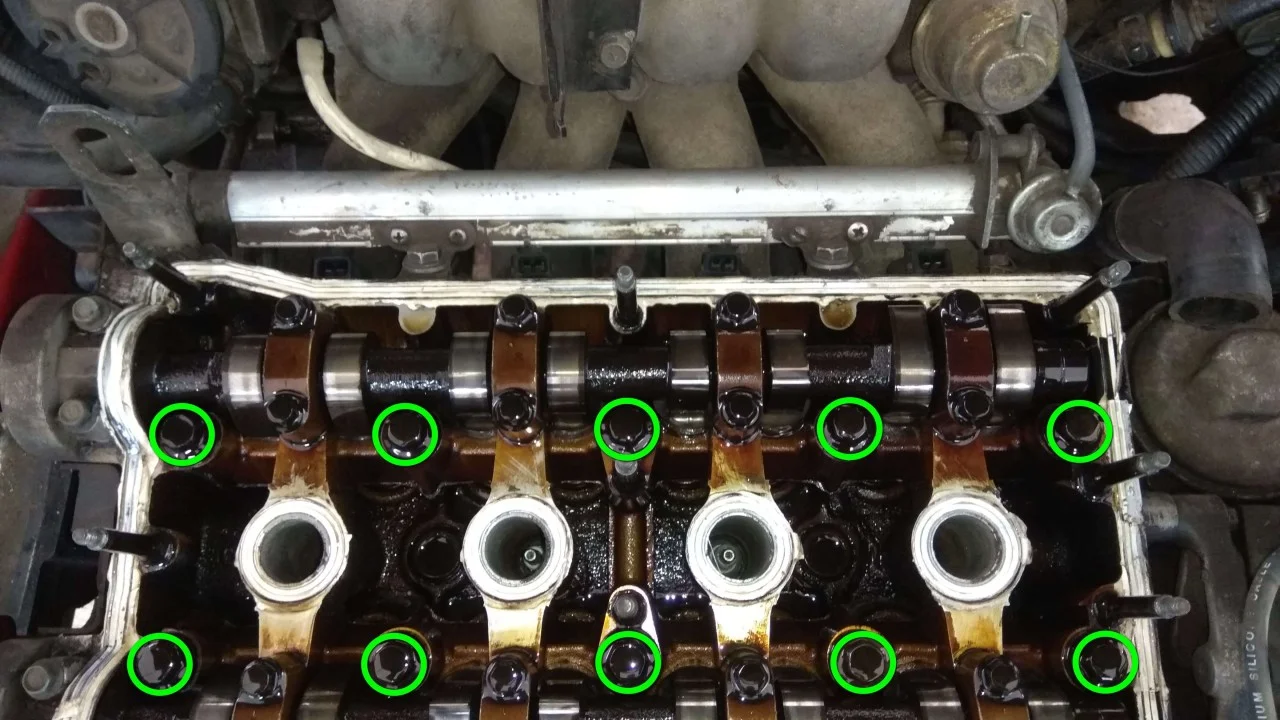

Ключом на 14мм откручиваем болты крепления ГБЦ и вытаскиваем их.

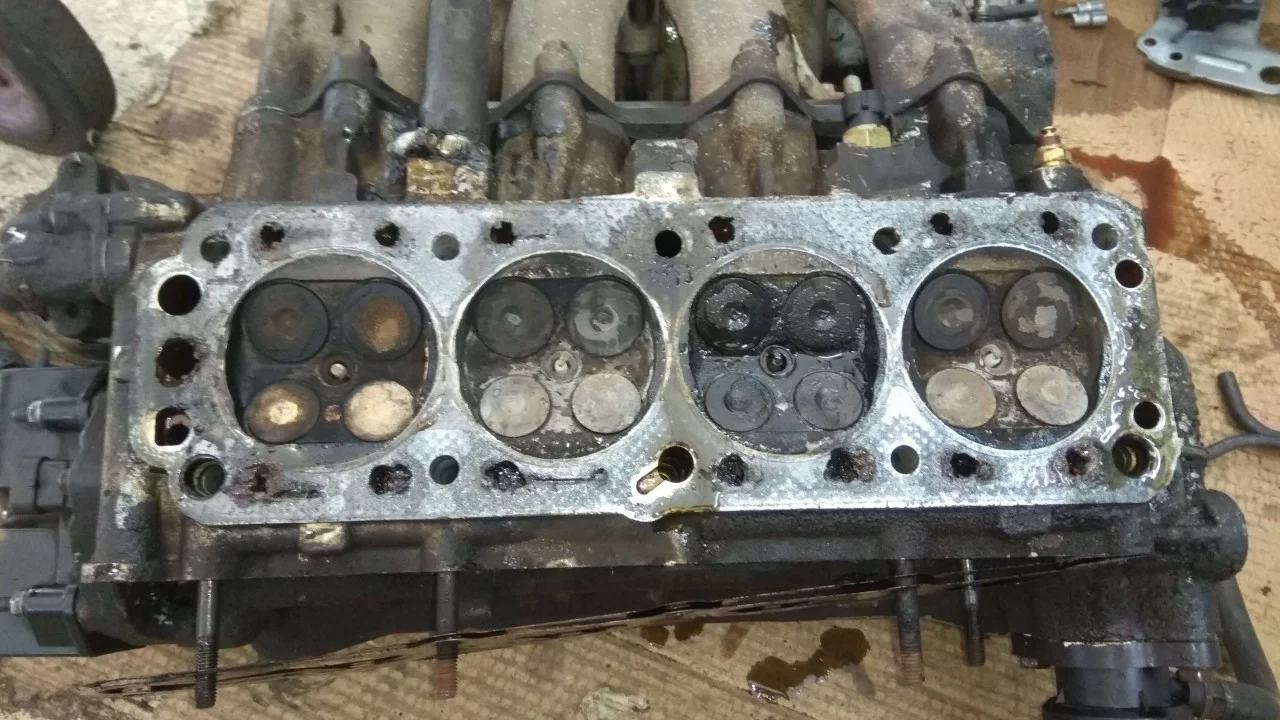

Снимаем ГБЦ и осматриваем ее, для поиска проблемы. Сразу видно что второй цилиндр весь мокрый.

А вот и видна истинная причина. Прогнил водяной канал и охлаждающая жидкость протекала под прокладкой.

Осматриваем прокладку и состояние блока цилиндров.

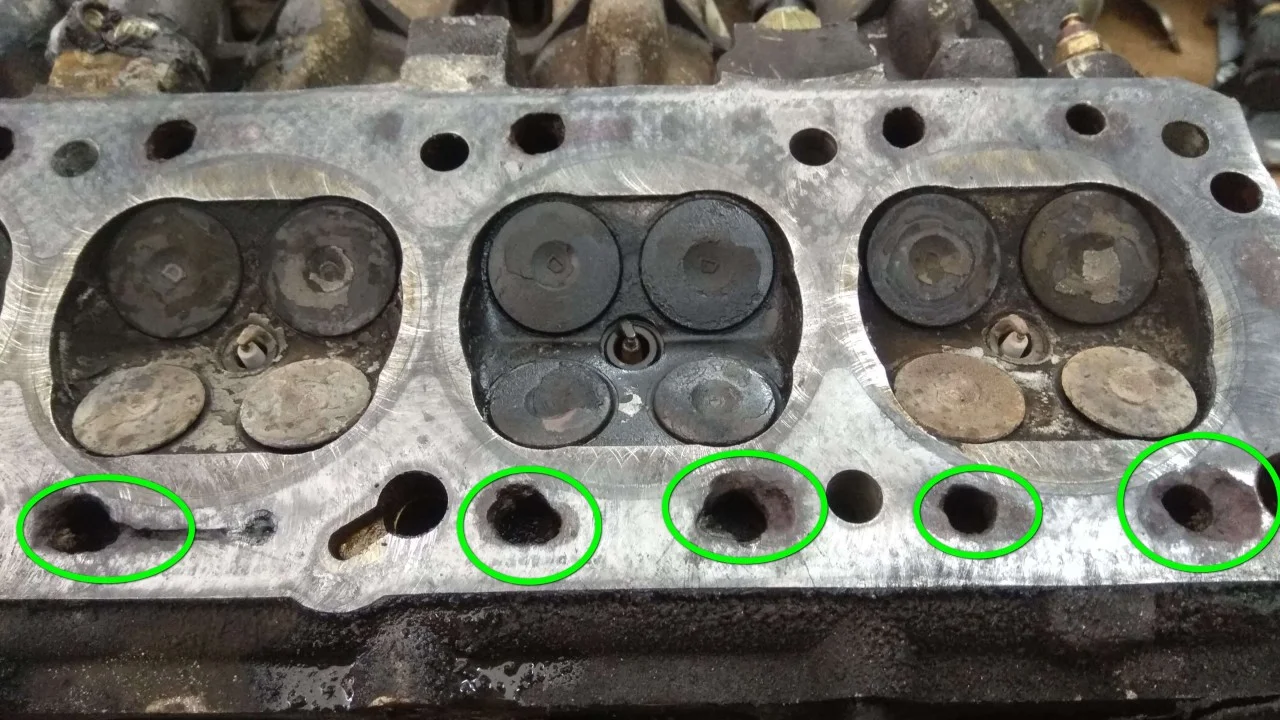

Немного очистив плоскость ГБЦ видно, что многие отверстия водяных каналов нуждаются в сварке. Для восстановления ГБЦ, ее необходимо разобрать, помыть, заварить прогнившие места, спланировать плоскость.
