Ремонт головки двигателя M50B20 BMW Е34

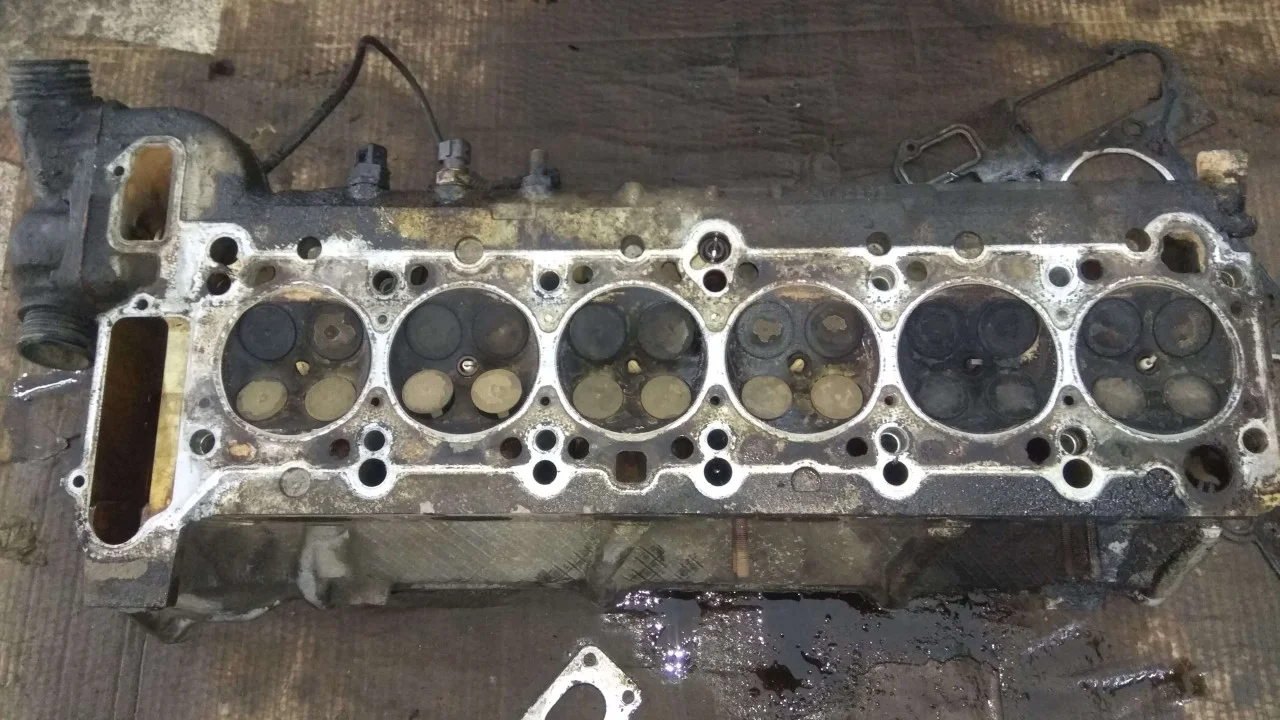

Приступаем к разбору снятой ГБЦ с автомобиля BMW 520 с двигателем М50.

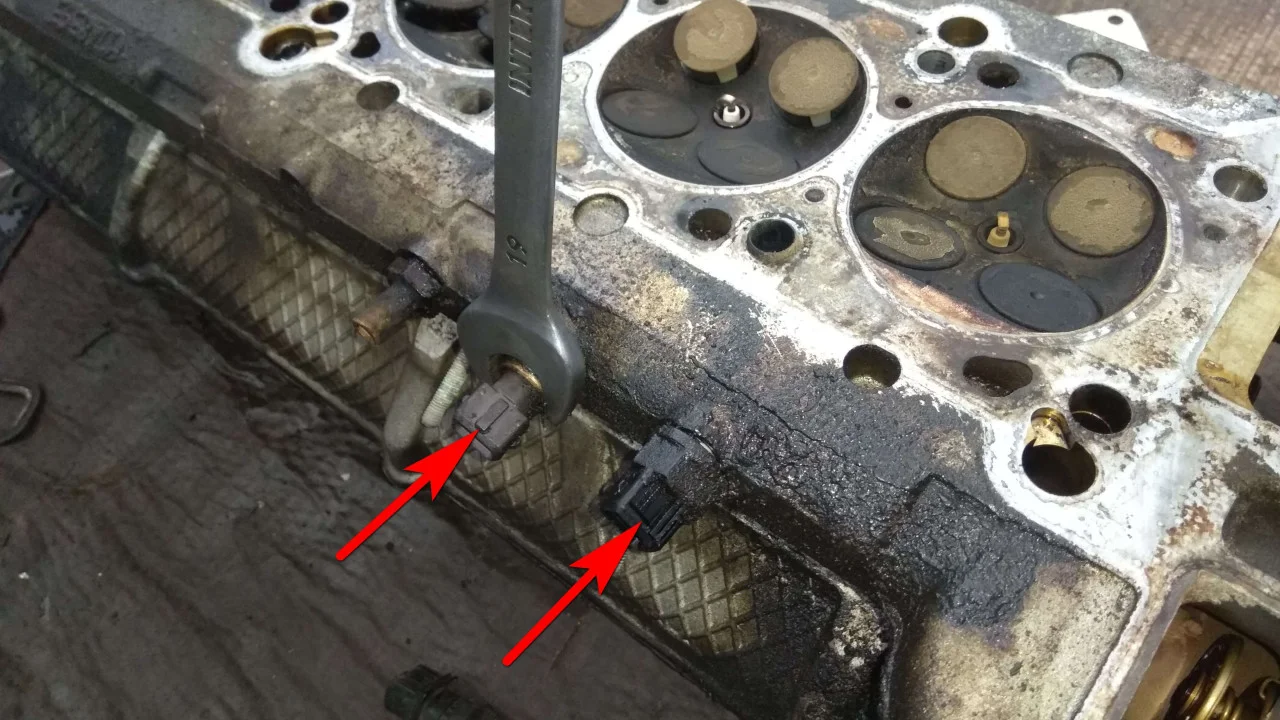

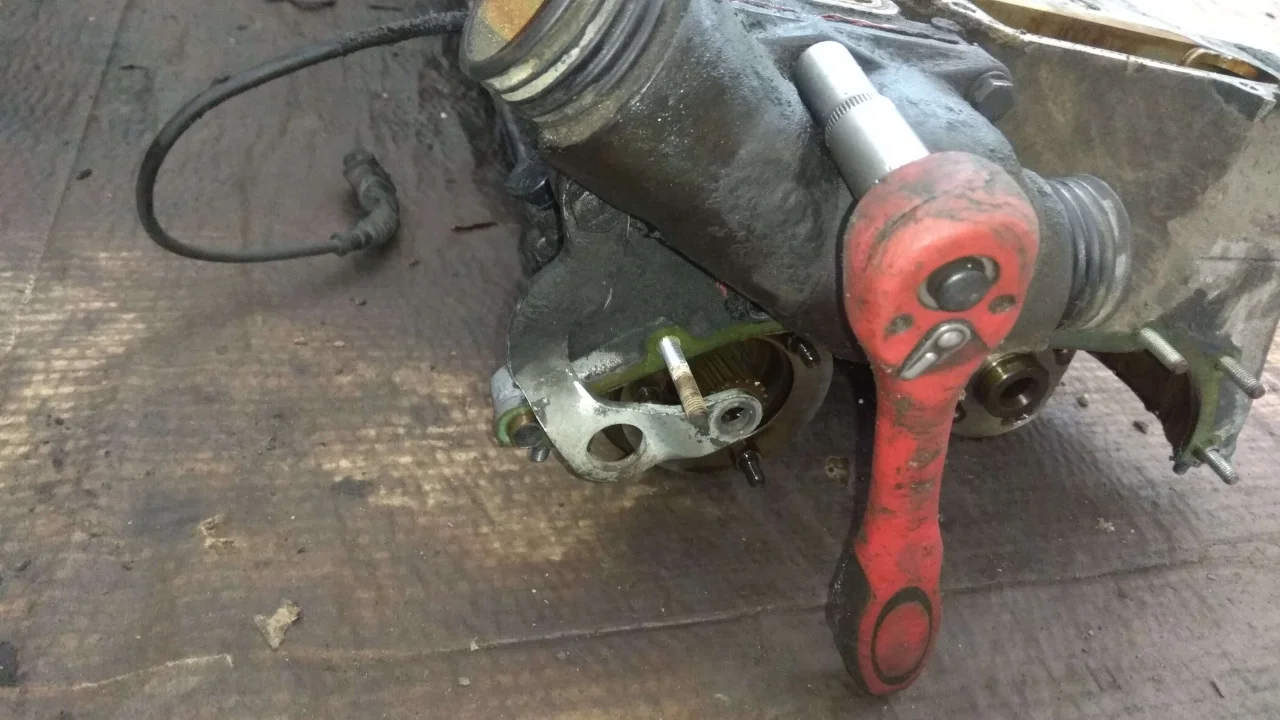

Ключом на 19 мм выкручиваем с головки два датчика.

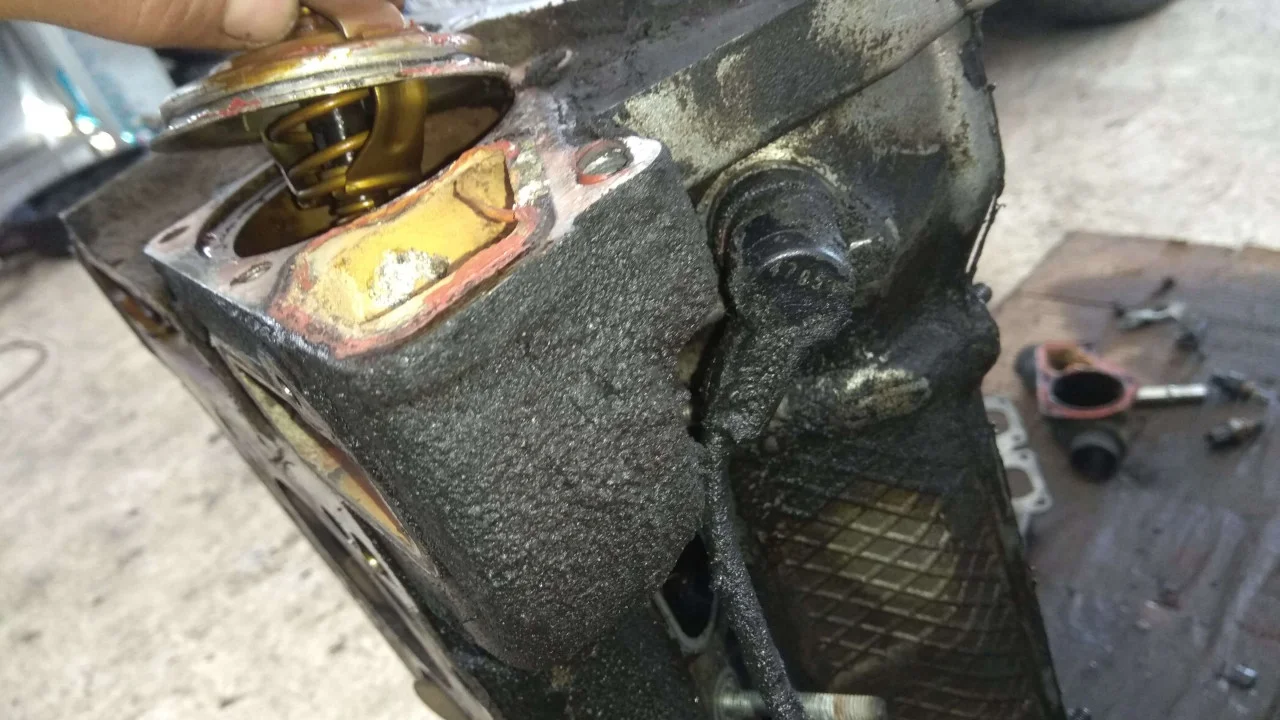

Ключом на 10 мм откручиваем болты крепления корпуса термостата и снимаем его.

Так же вытаскиваем с ГБЦ и сам термостат.

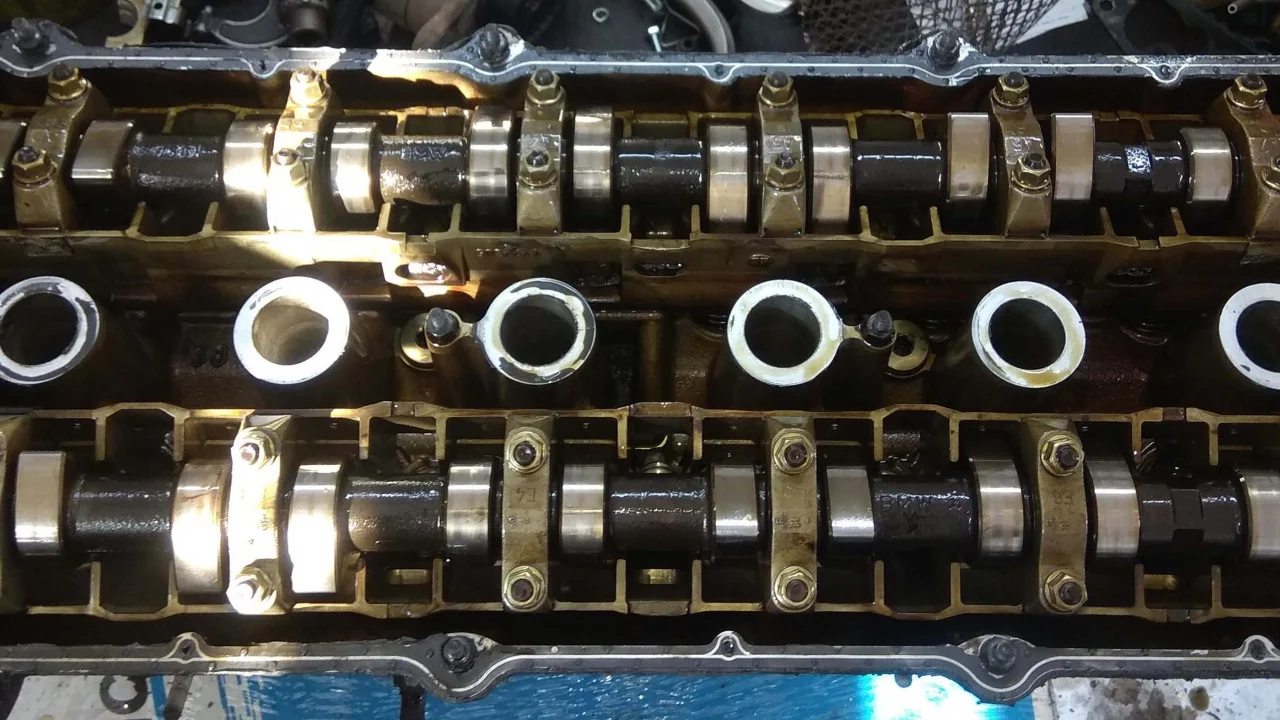

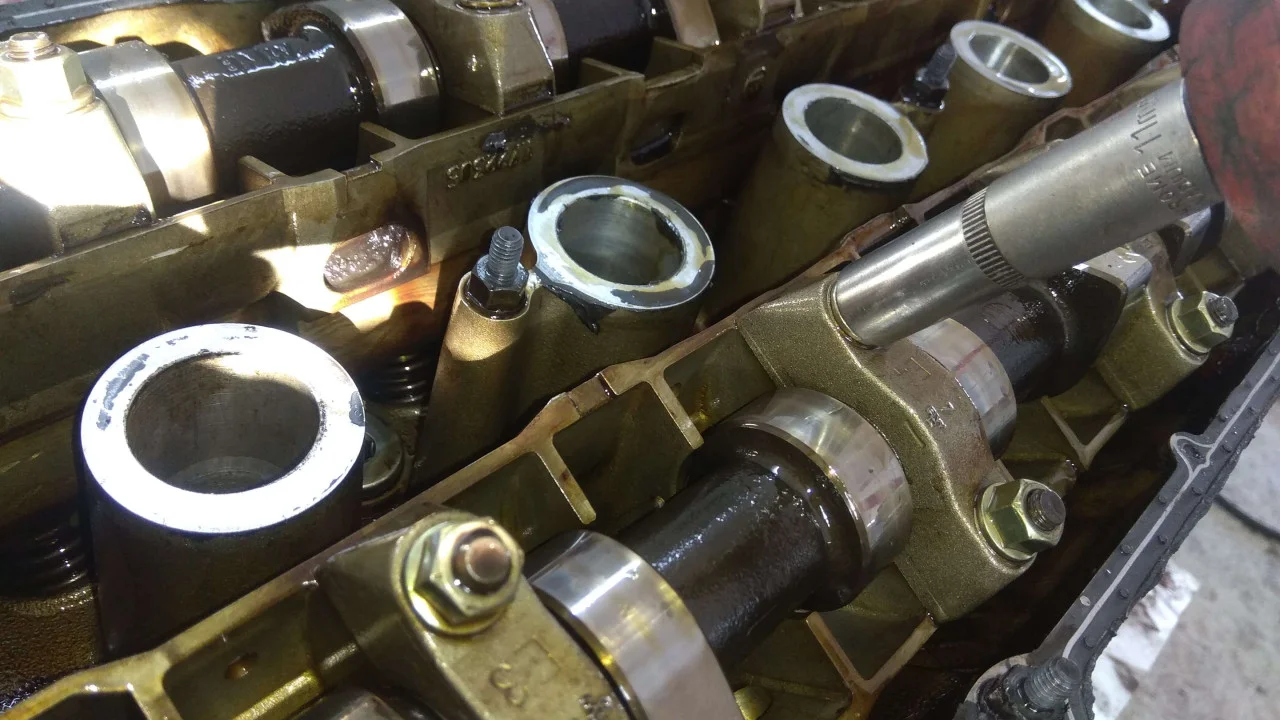

Далее располагаемся на столе, развернув ГБЦ на ровную плоскость и приступаем к снятию распредвалов.

Ключом на 11 мм откручиваем гайки крепления бугелей распредвалов.

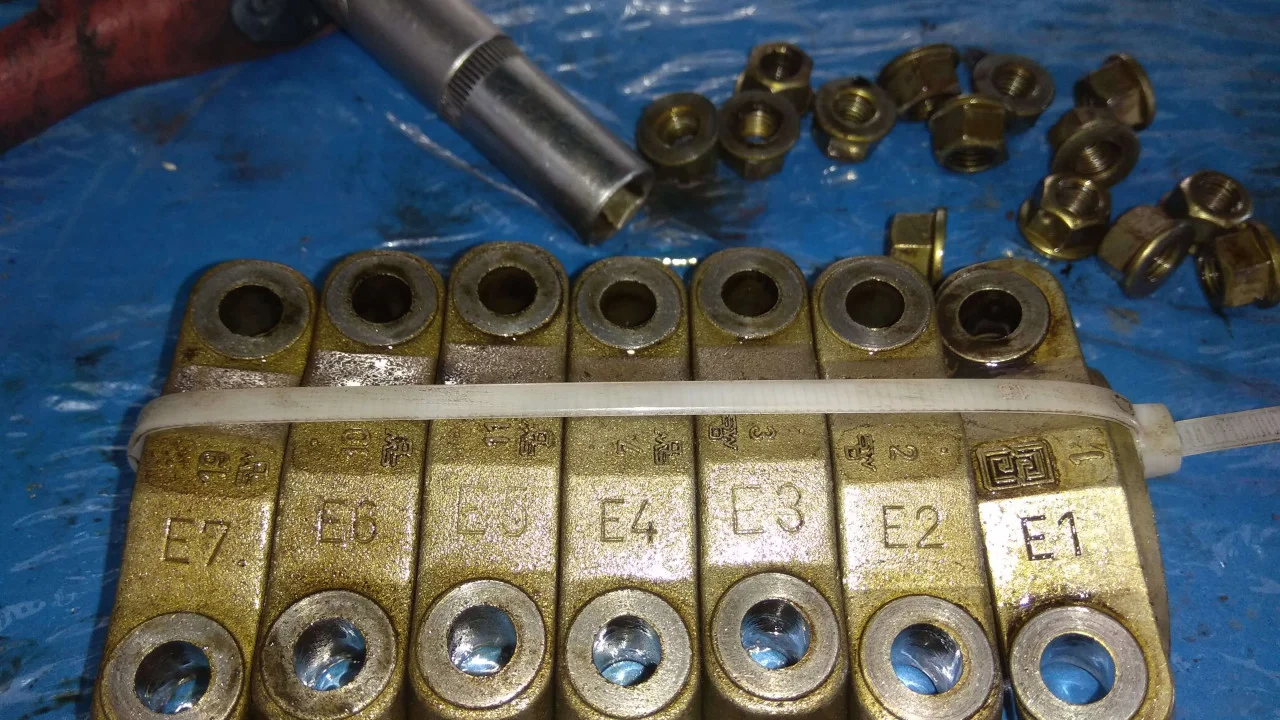

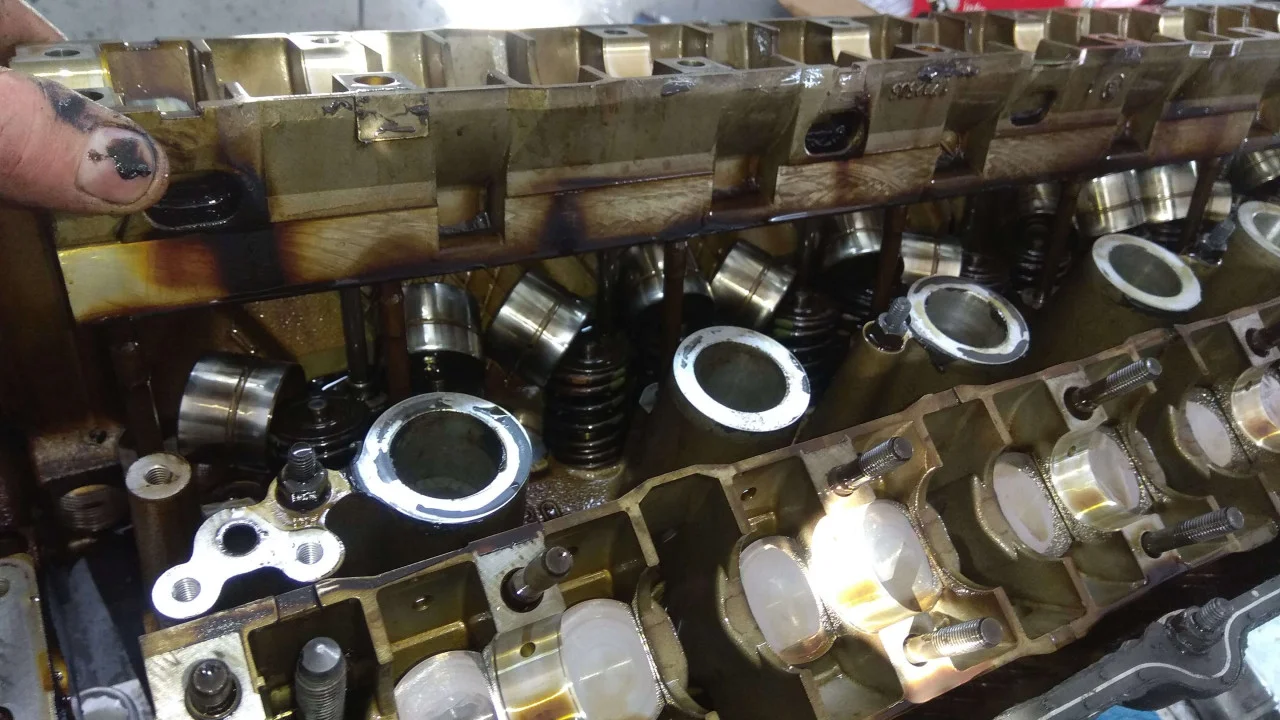

Необходимо обязательно запомнить правильное расположение бугелей, а лучше их связать, проволокой или пластиковым хомутом, в правильном порядке. Снимаем распределительные валы и ложим их возле бугелей, также запоминая откуда какой распредвал.

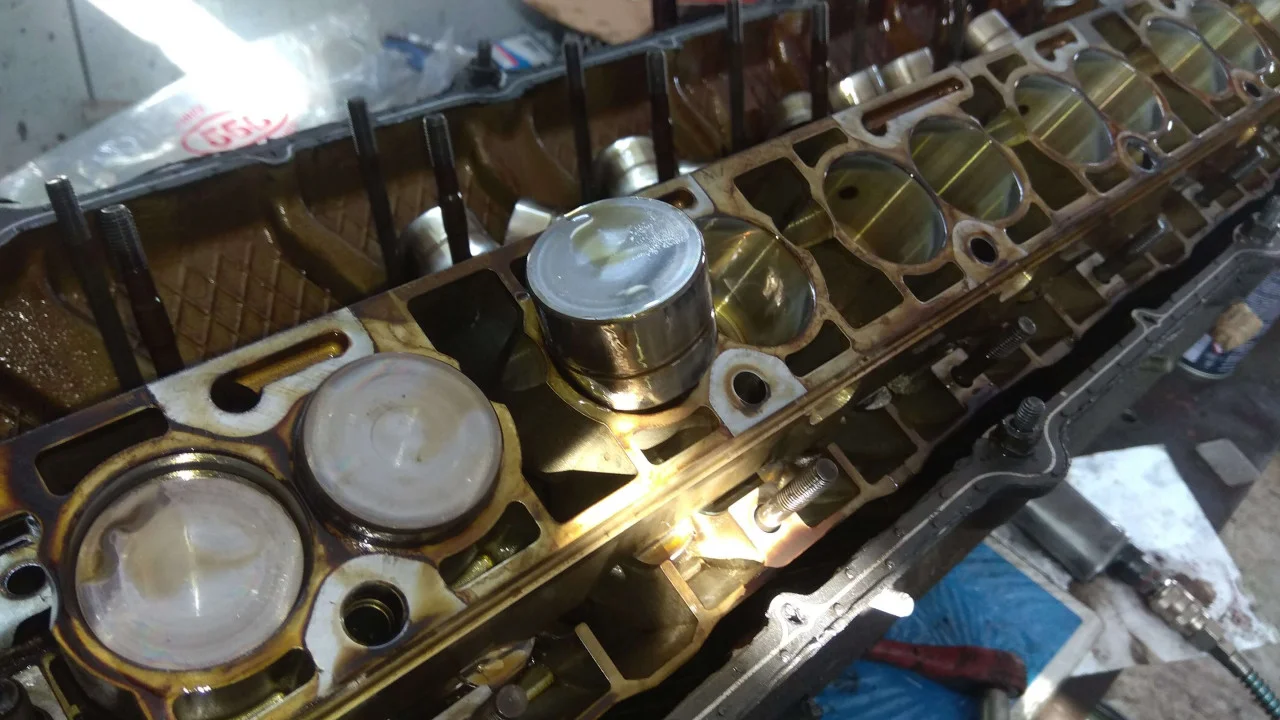

Приподнимая постель распредвала у нас высыпятся все гидрокомпенсаторы.

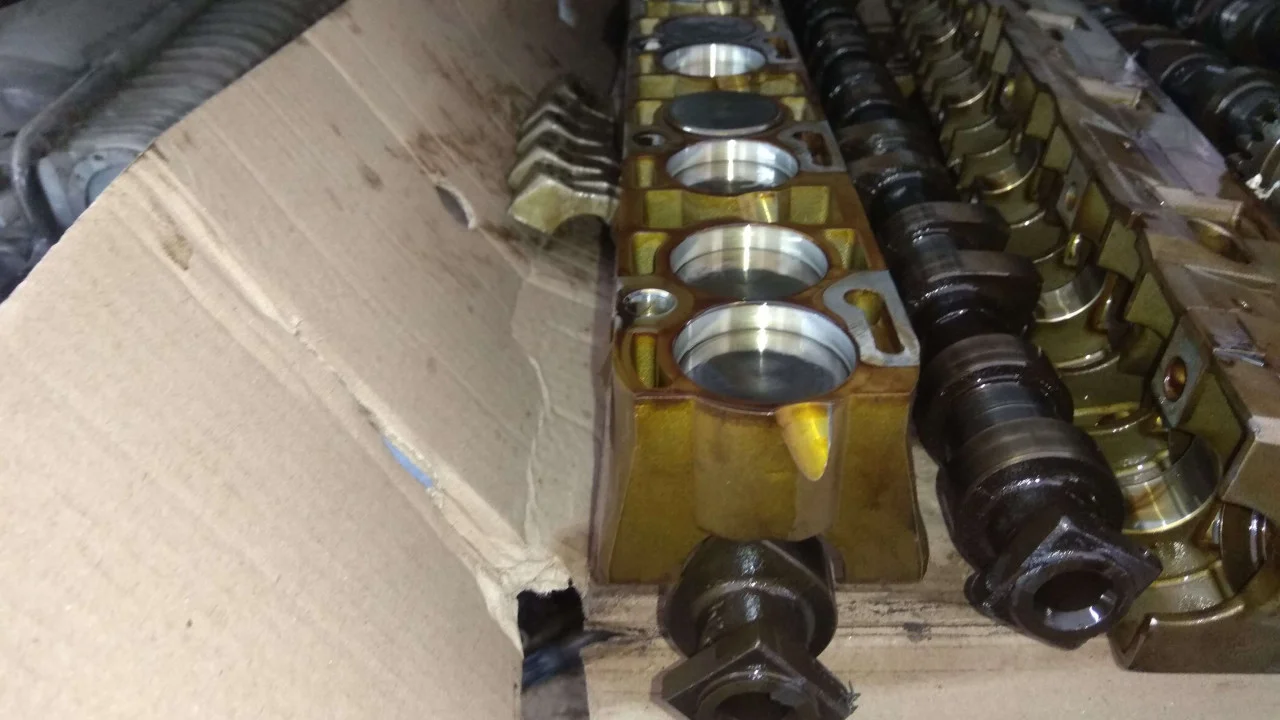

Рекомендуем их сложить в постель в том же порядке, в котором они были установлены. То же самое делаем и со второй постелью распредвала. Снимаем её, переворачиваем и вставляем в правильном порядке все гидрокомпенсаторы.

И ложим постель возле своего распредвала, чтобы не перепутать распредвалы и постели.

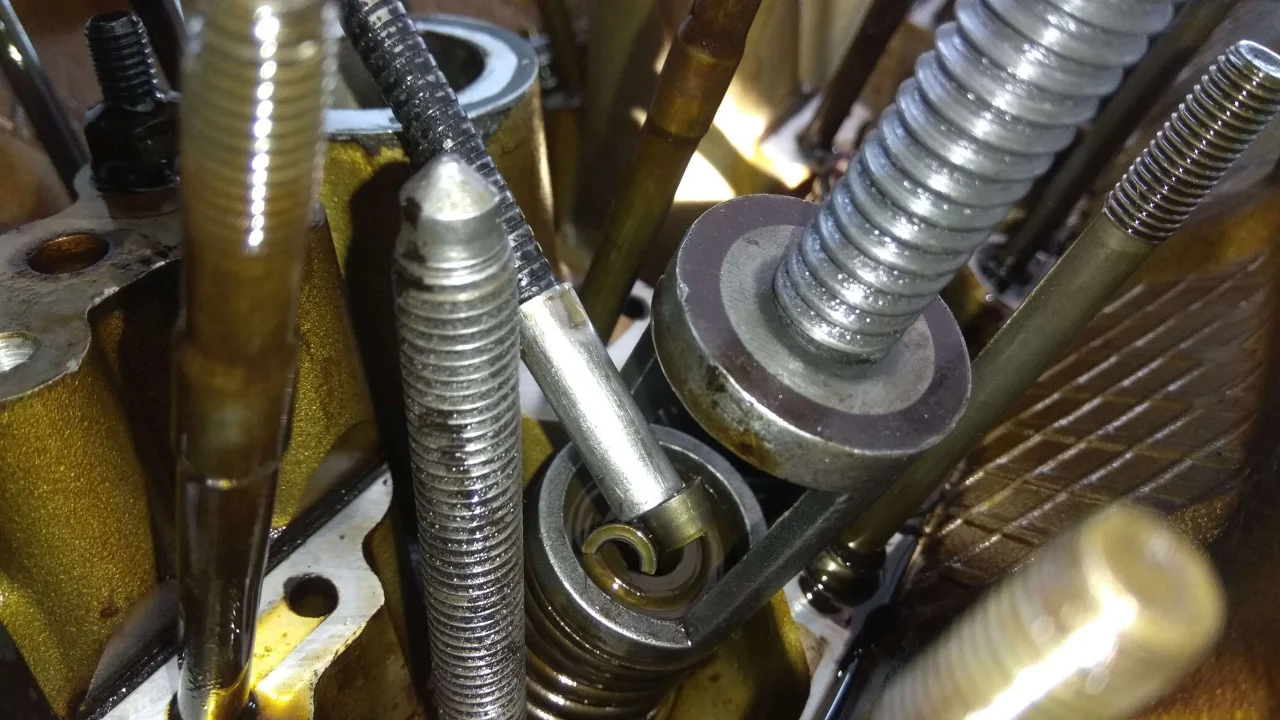

Далее с помощью специального съемника рассухариваем все клапана.

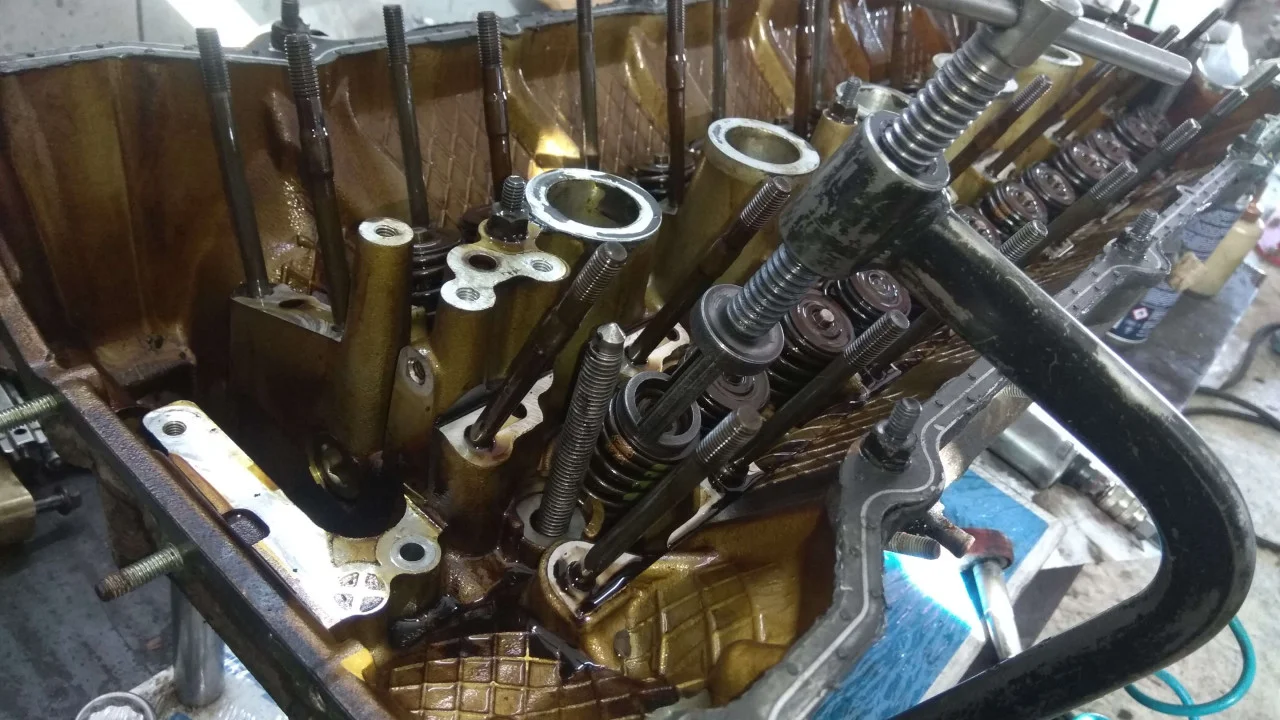

Съемником вжимаем пружину клапана, а гибким магнитом вытаскиваем сухарики. После ослабляем пружину и переходим к другому клапану.

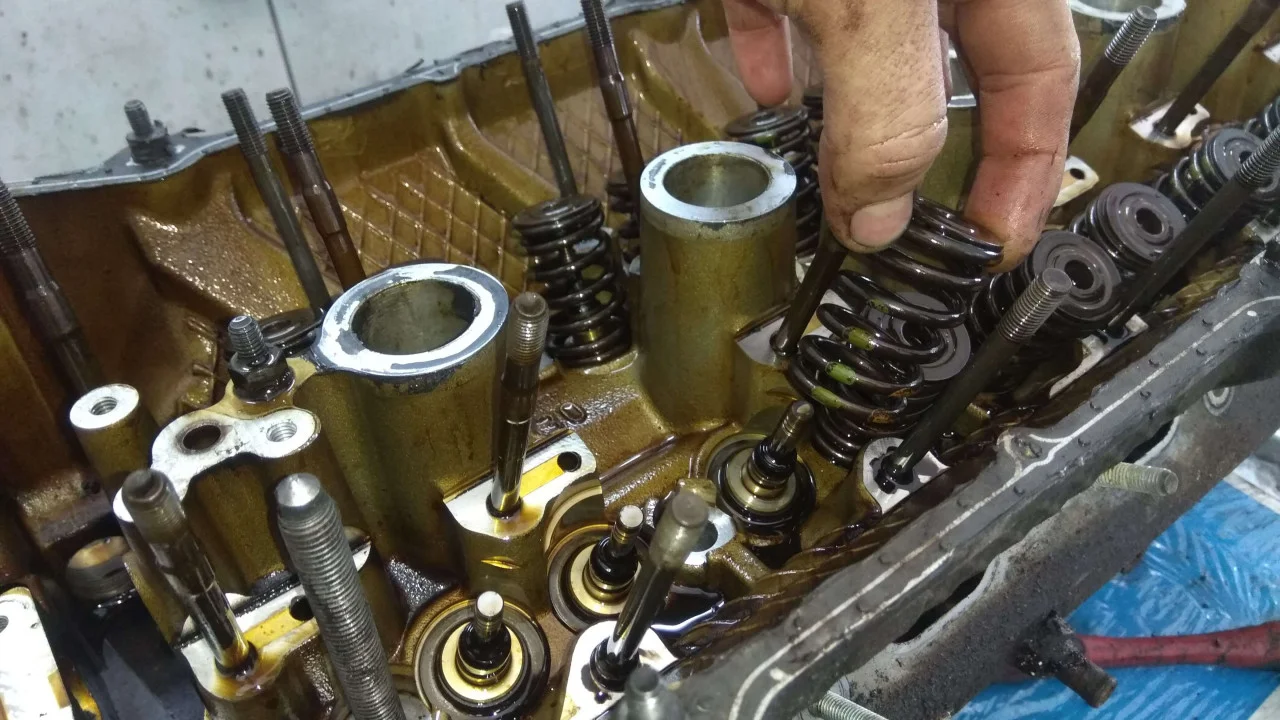

Рассухарив все клапана, снимаем все пружинки. Также, с помощью магнита, снимаем шайбы установленные под пружинами.

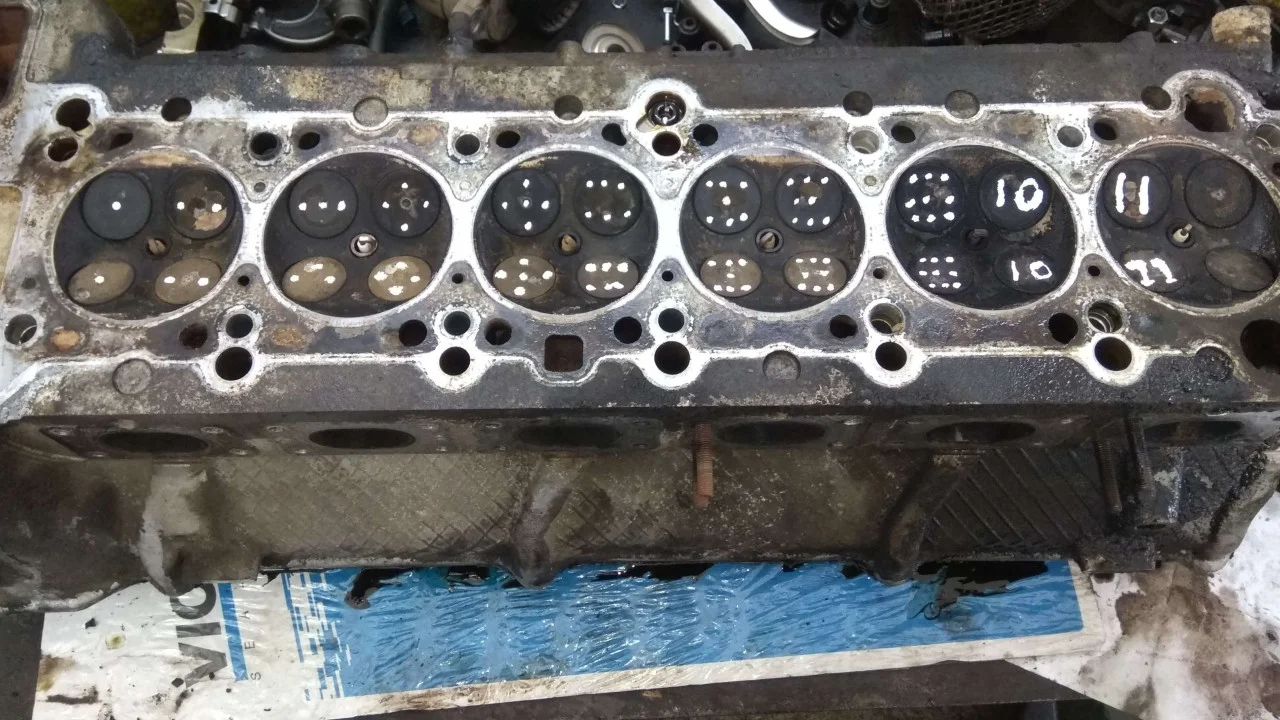

Переворачиваем головку двигателя и помечаем каждый клапан, по порядку, начиная от первого цилиндра. Метить клапана лучше канцелярским корректором. Пометив клапана вытаскиваем их с ГБЦ.

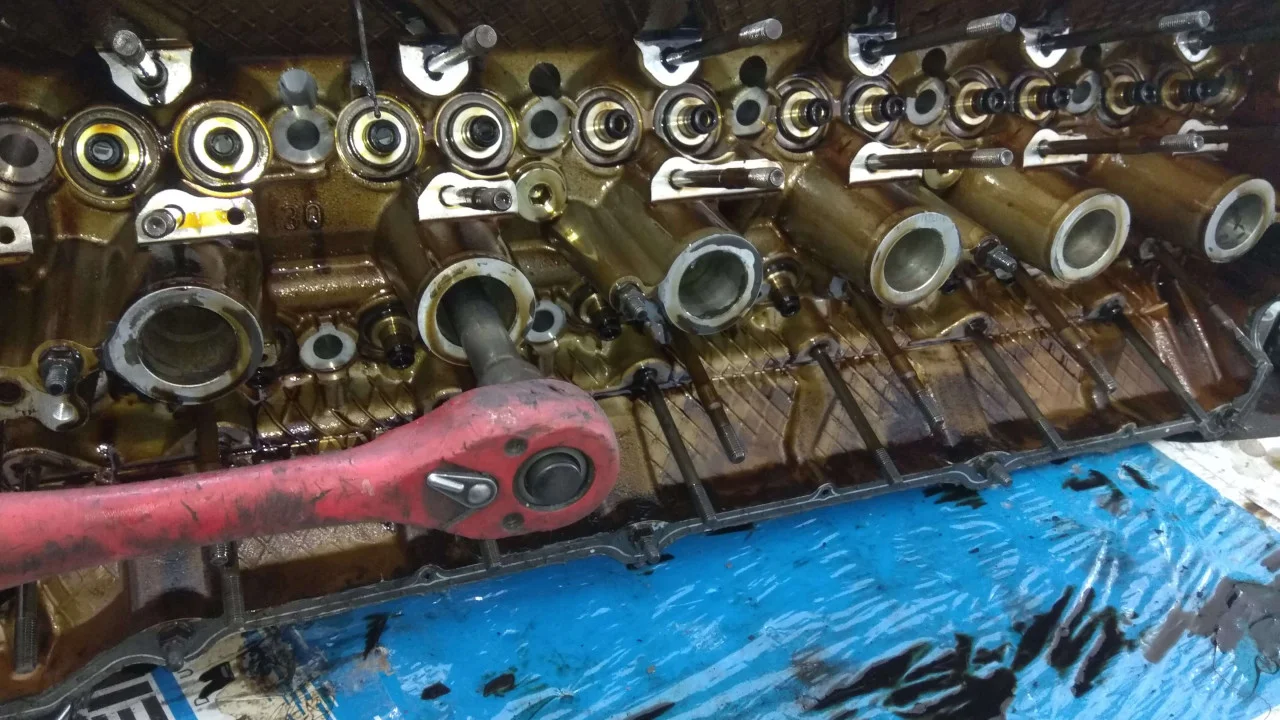

Еще нам осталось выкрутить свечи и ГБЦ разобрана. Переворачиваем головку на бок и с помощью трещотки с удлинителем и головки на 16 мм выкручиваем шесть свечей зажигания.

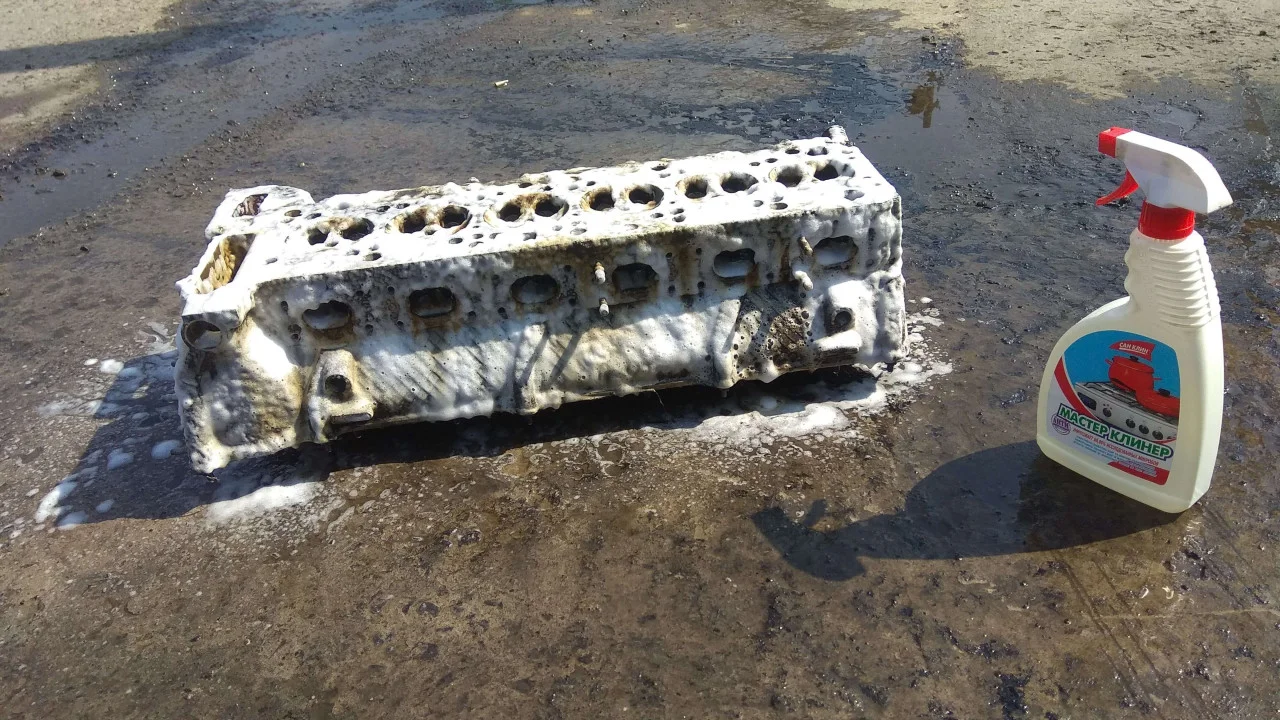

Разобрав ГБЦ нам необходимо её хорошенько вымыть. Для этого лучше использовать автомобильную химию для бесконтактной мойки Dimer или обычную кухонную химию Мастер Клинер. Помыв головку двигателя, отправляем её на опрессовку и планировку поверхности.

А пока ГБЦ на опрессовке мы можем приступить чистке и подготовке клапанов.

Клапана удобней всего чистить с помощью дрели и наждачной бумаги. Дрель фиксируем в тисках и включаем её, а наждачкой вычищаем грязь с клапана.

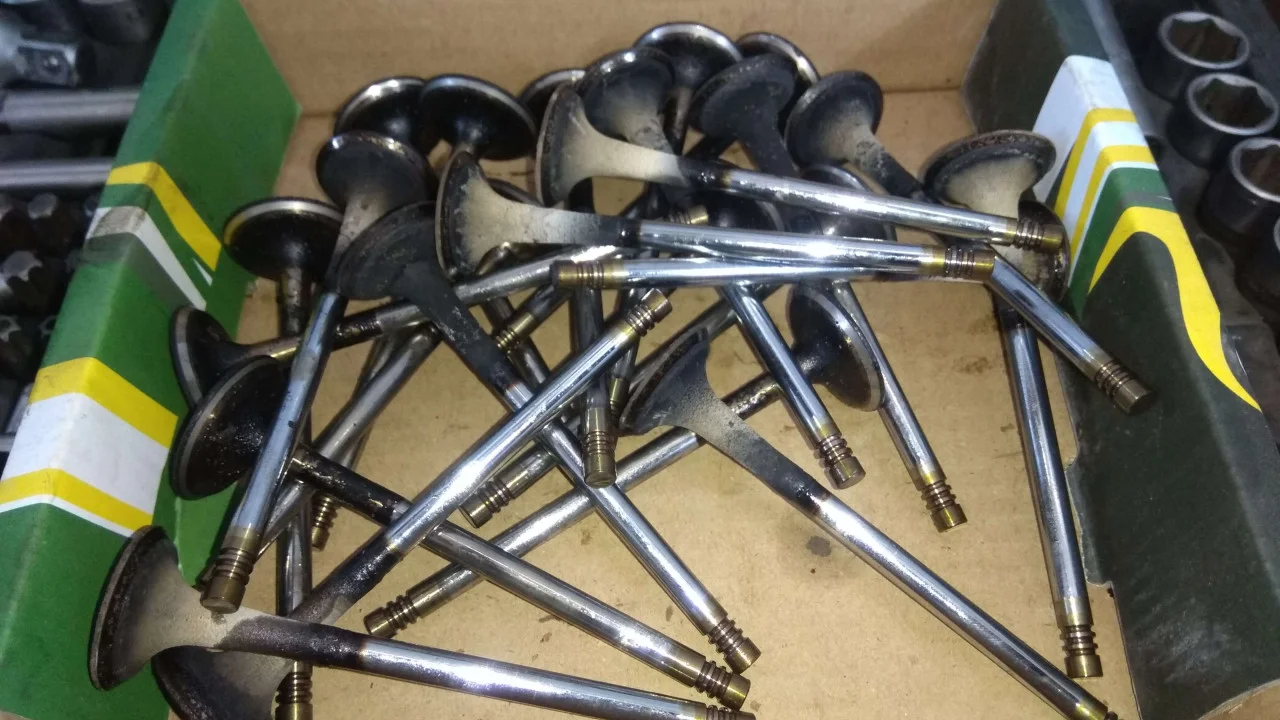

После пары часов стараний наши двадцать четыре клапана выглядят как новые.

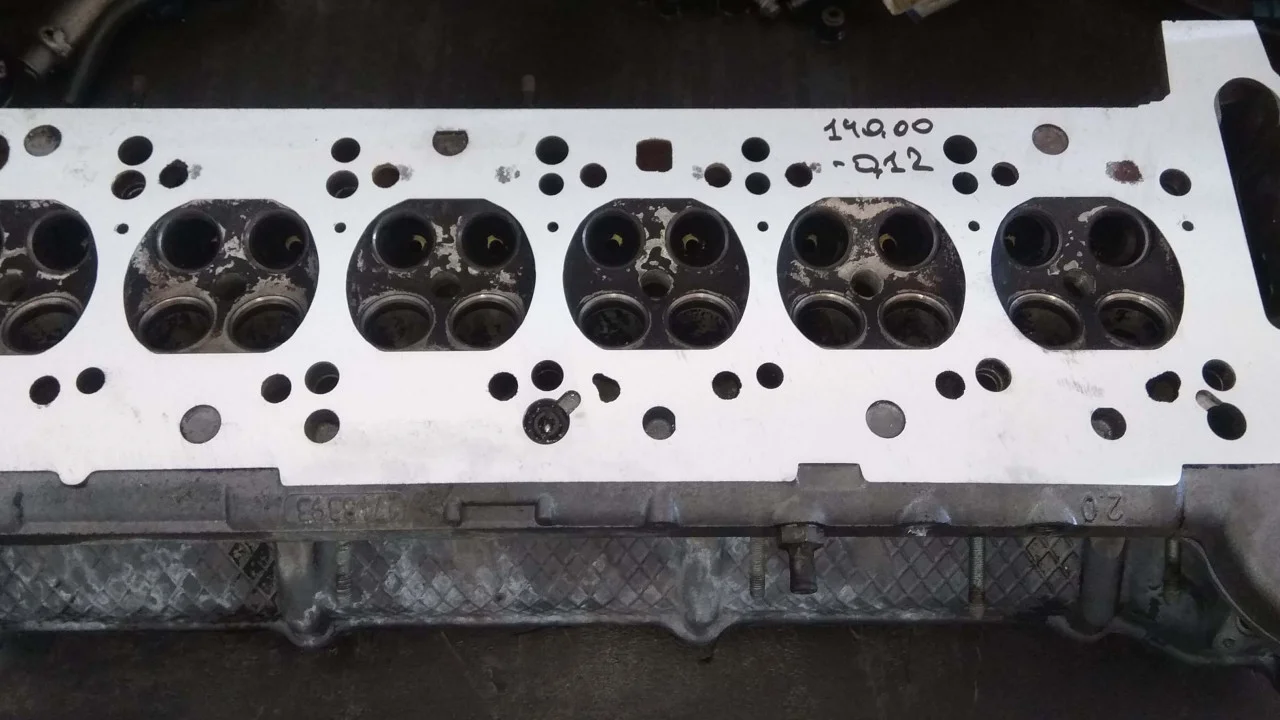

Тем временем уже отремонтировали ГБЦ и у нас уже лежит на столе проверенная и спланированная головка.

Теперь приступим к притирке клапанов. Для этого нам понадобиться та же дрель, что и для чистки клапанов, и притирочная паста.

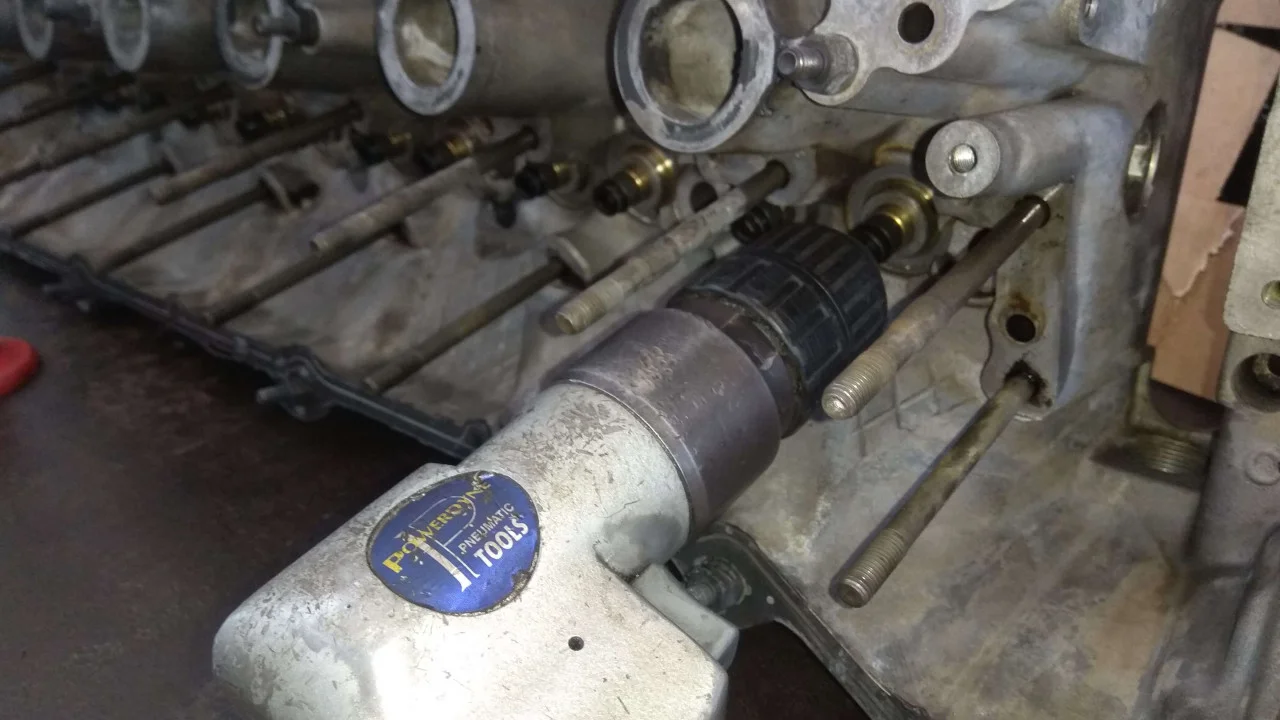

Намазываем притирочной пастой юбку клапана и вставляем клапан на своё место, в соответствии установленным меткам.

Зажимаем клапан в патрон дрели и включаем дрель на маленьких оборотах.

Клапан необходимо периодически прижимать и отжимать от седла.

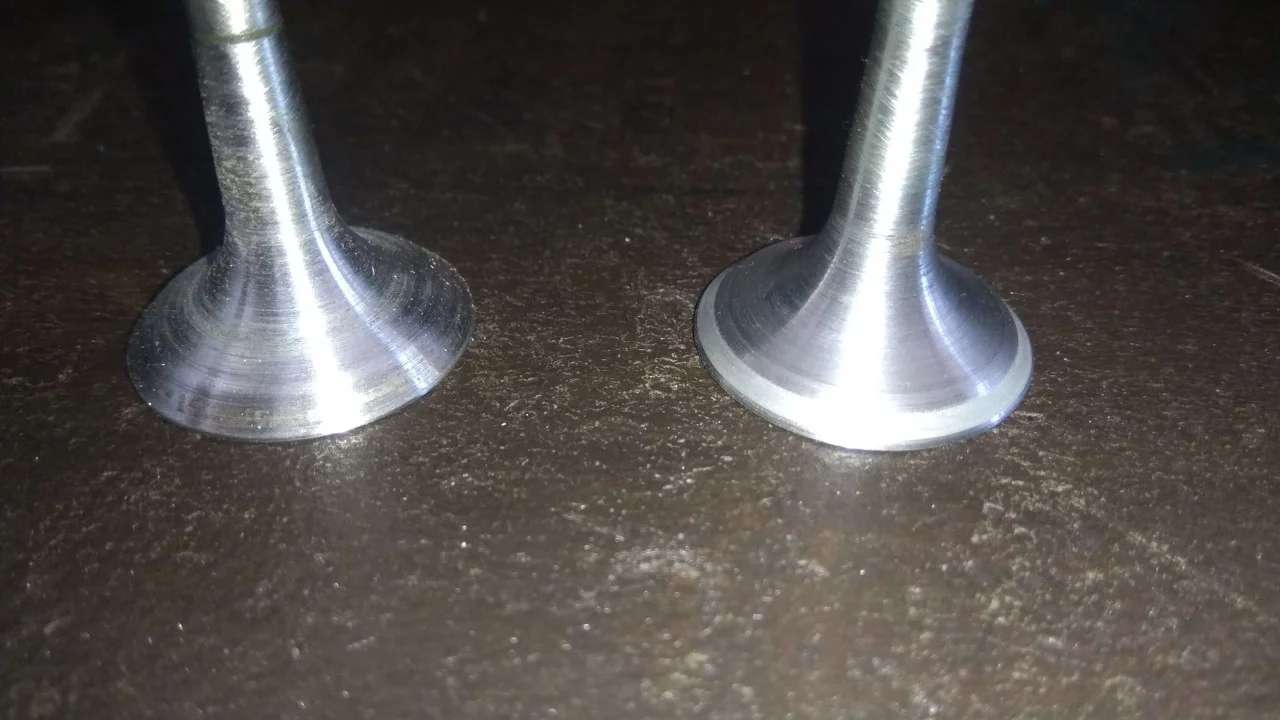

После притирки клапана на юбке должны образоваться равномерные полосочки от притирочной пасты. Ширина прилегающей поверхности клапана должна составлять 1-2 мм. Если притертая полоска слишком широкая, то необходимо будет шарошить сёдла клапанов.

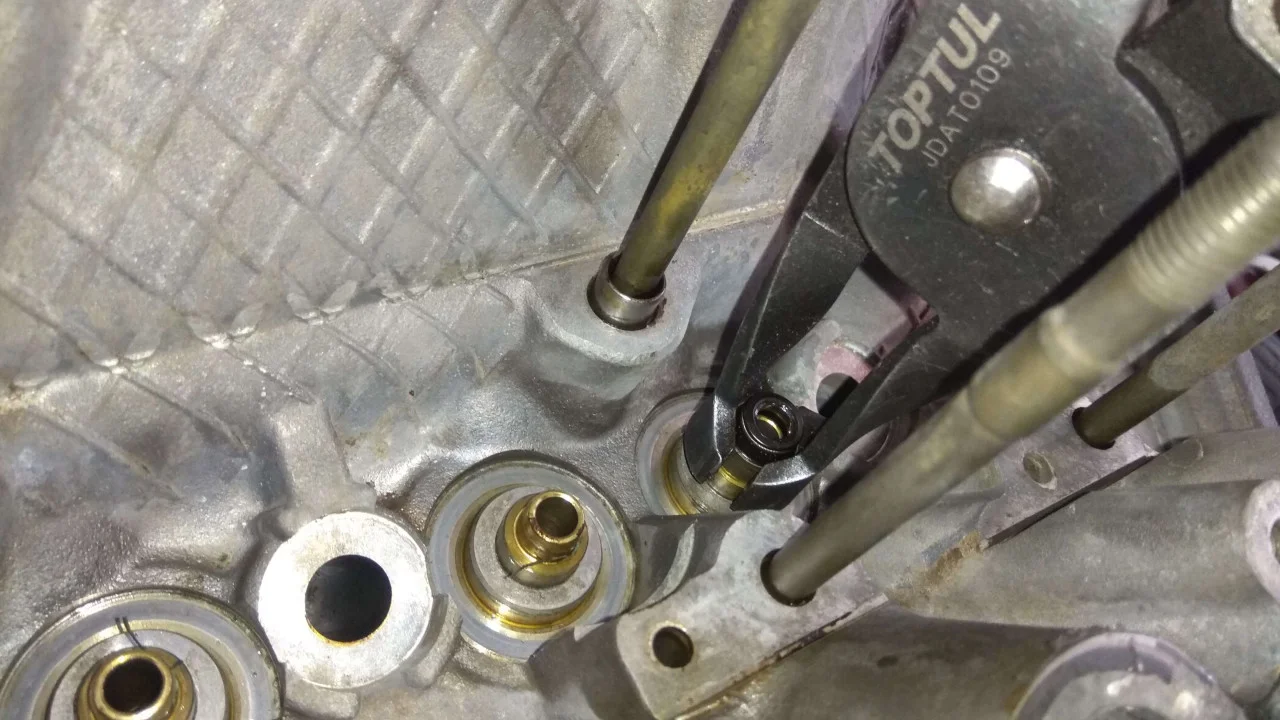

Еще необходимо не забыть перед притиркой клапанов снять старые сальники клапанов. Для этого удобно воспользоваться специальным съемником как на фото. Если съемника нет, тогда придется снимать сальники с помощью обычных плоскогубцев.

После притирки всех клапанов очищаем посадочные места на ГБЦ от старого герметика.

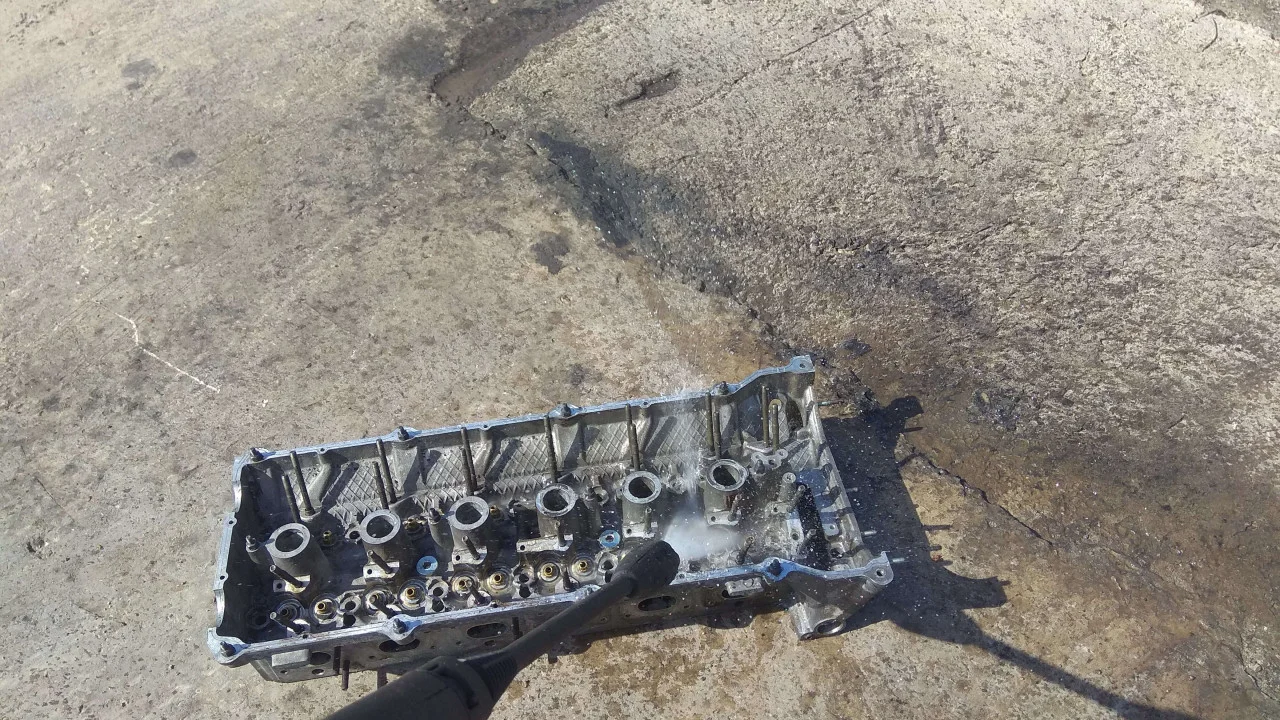

А после снова отправляем головку на мойку. После мойки головку необходимо высушить.

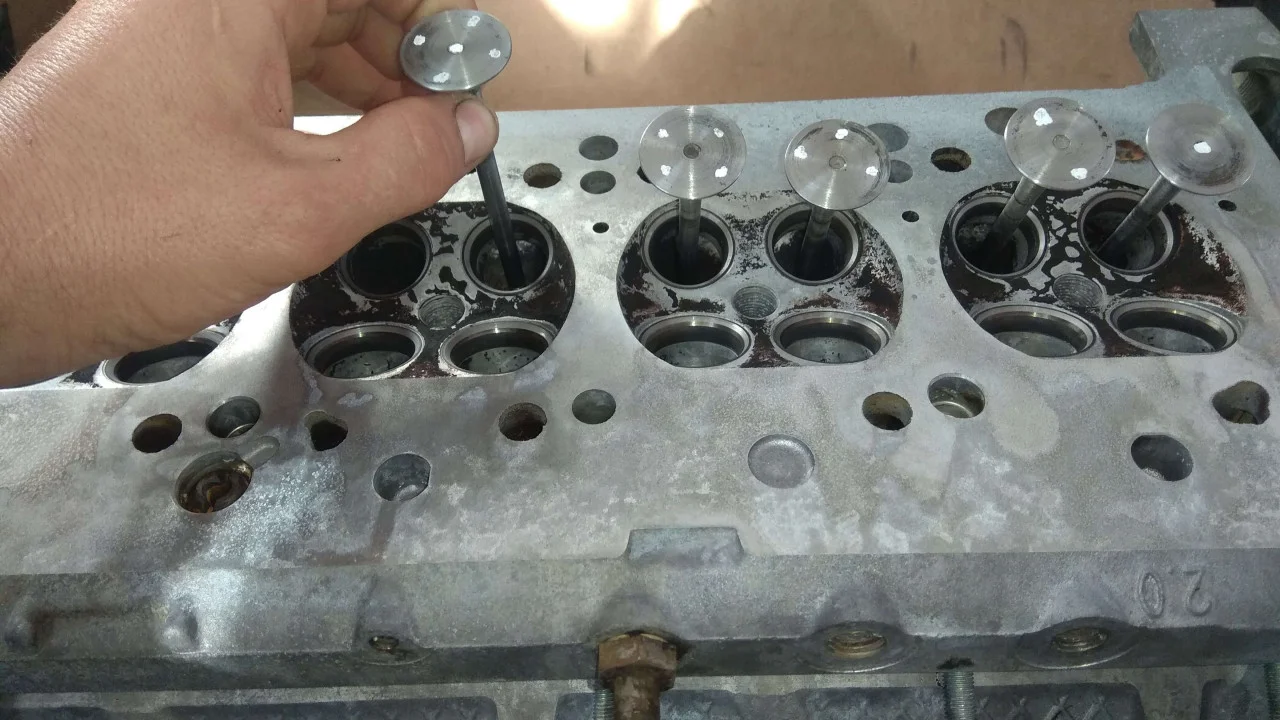

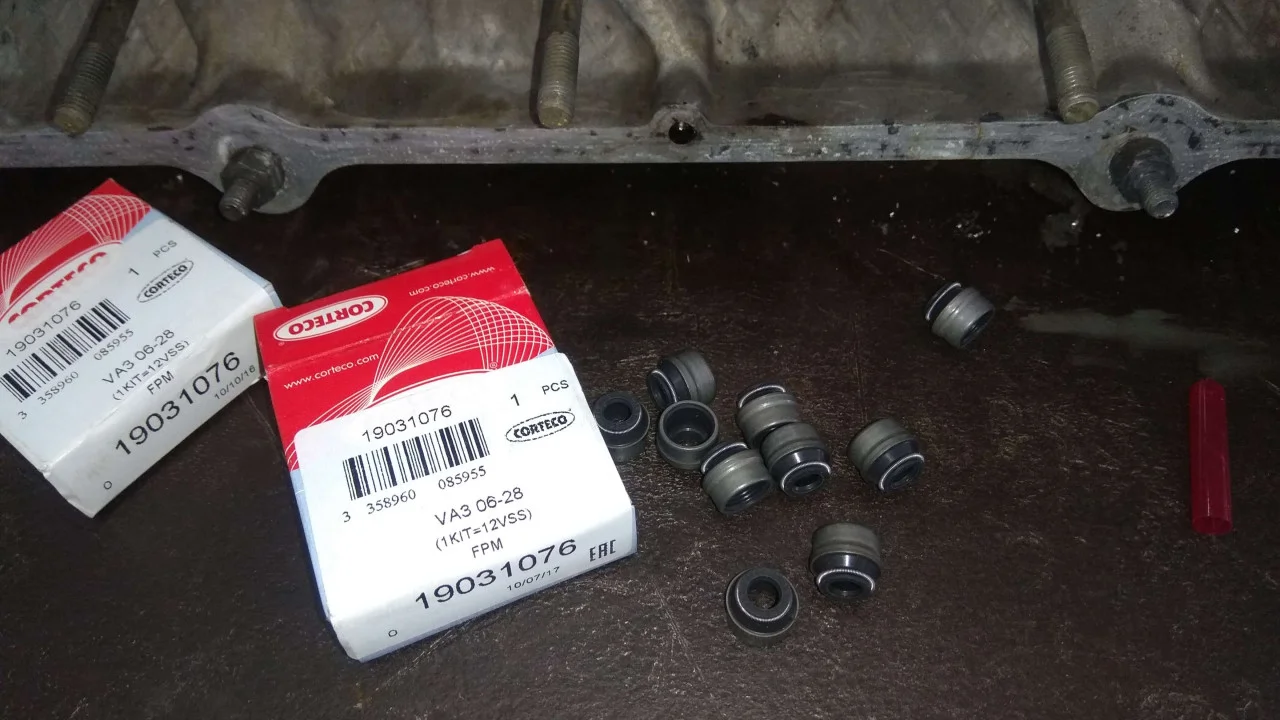

Теперь приступаем к сборке ГБЦ. Чистая головка, чистый стол и чистые руки. Устанавливаем клапана на свои места.

Разворачиваем головку на бок и надеваем на установленные клапана сальники.

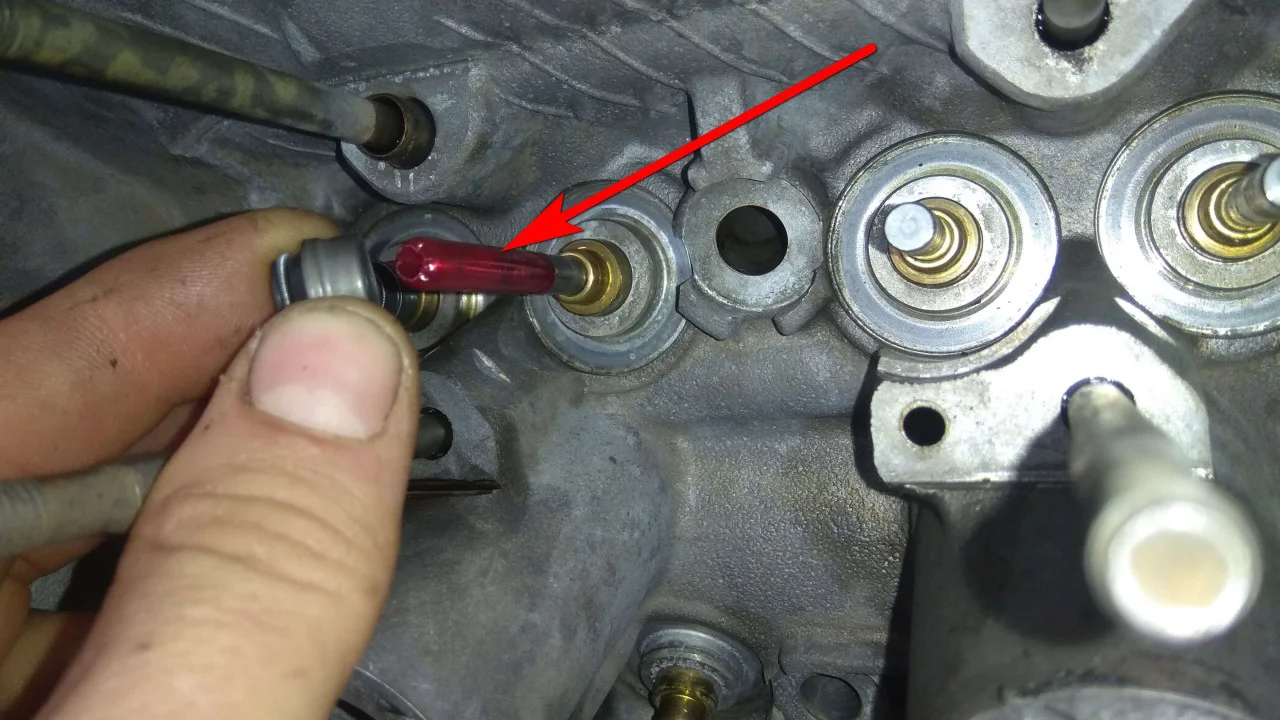

В комплекте с сальниками клапанов идут специальные чехлы на клапана. Они нужны для того, чтобы сальник не повредить во время продевания его через прорези под сухари.

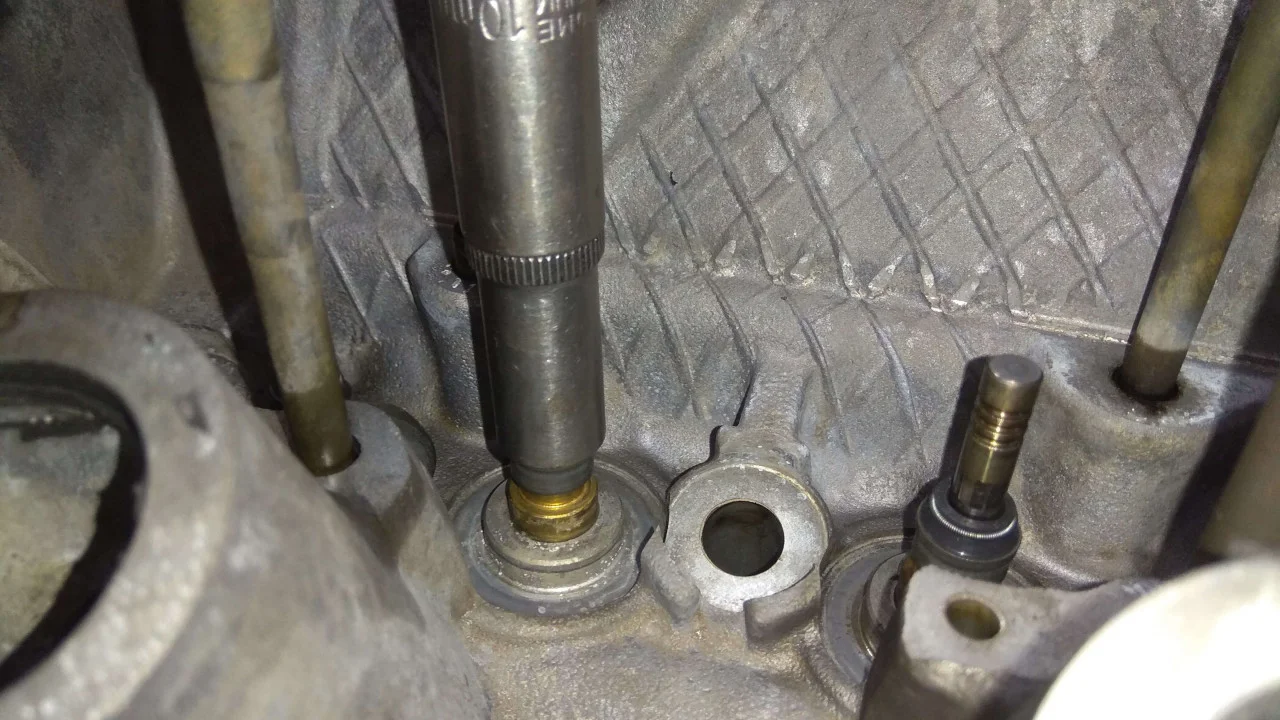

Надев сальник клапана его необходимо посадить на свое место. Для этого можно взять удлиненную головку на 10 мм с удлинителем, а с помощью молотка пробить сальник на свое место.

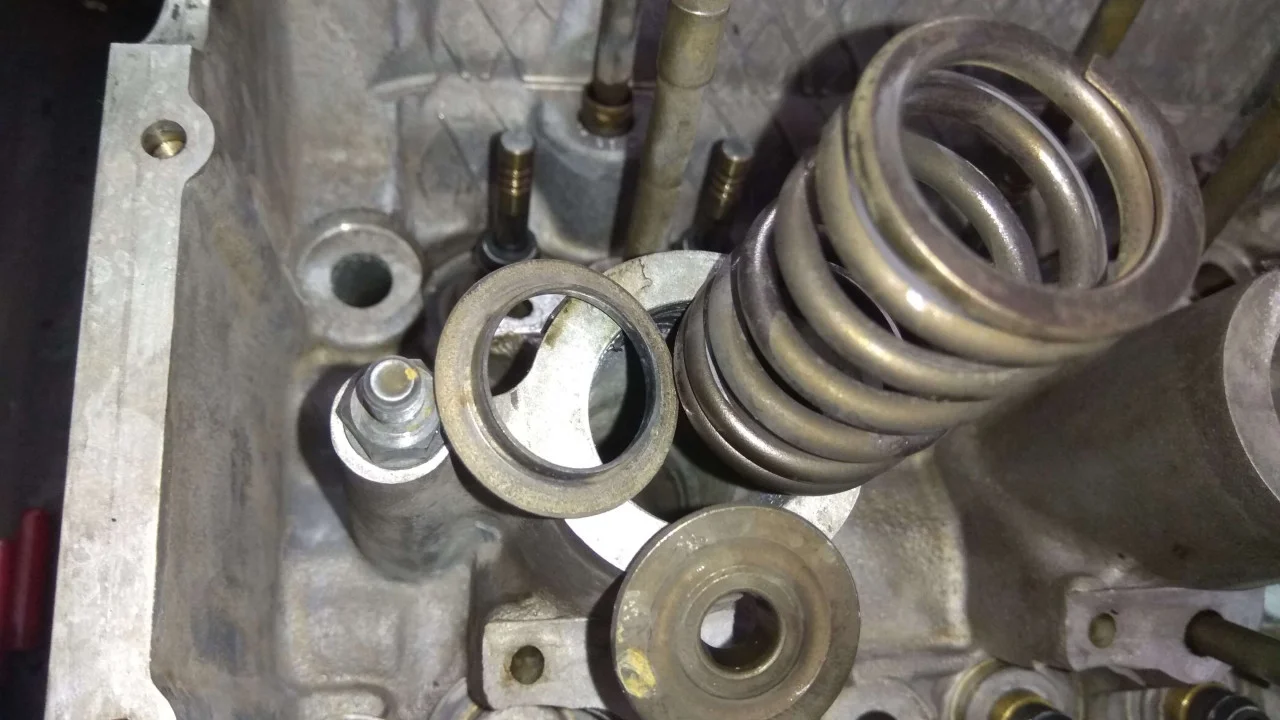

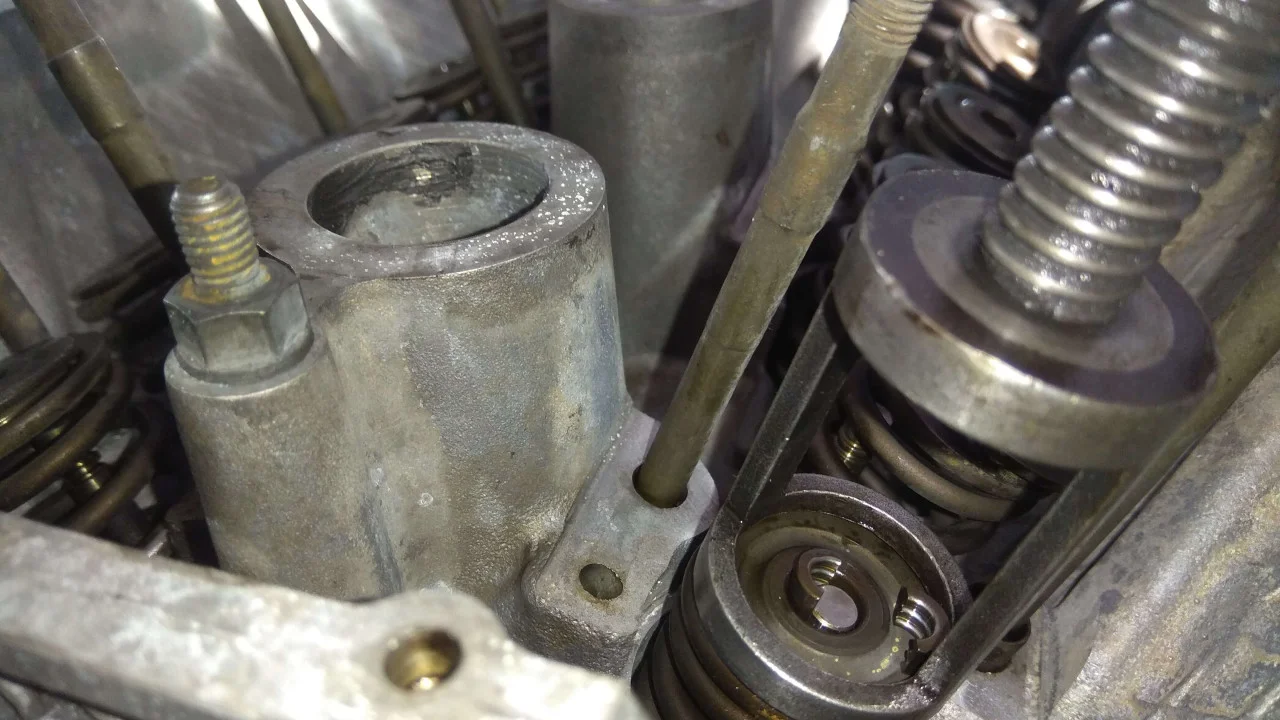

После посадки сальников клапанов н свои места, можно приступать к установке пружин клапанов. Ставим нижние шайбы, пружины и верхние шайбы.

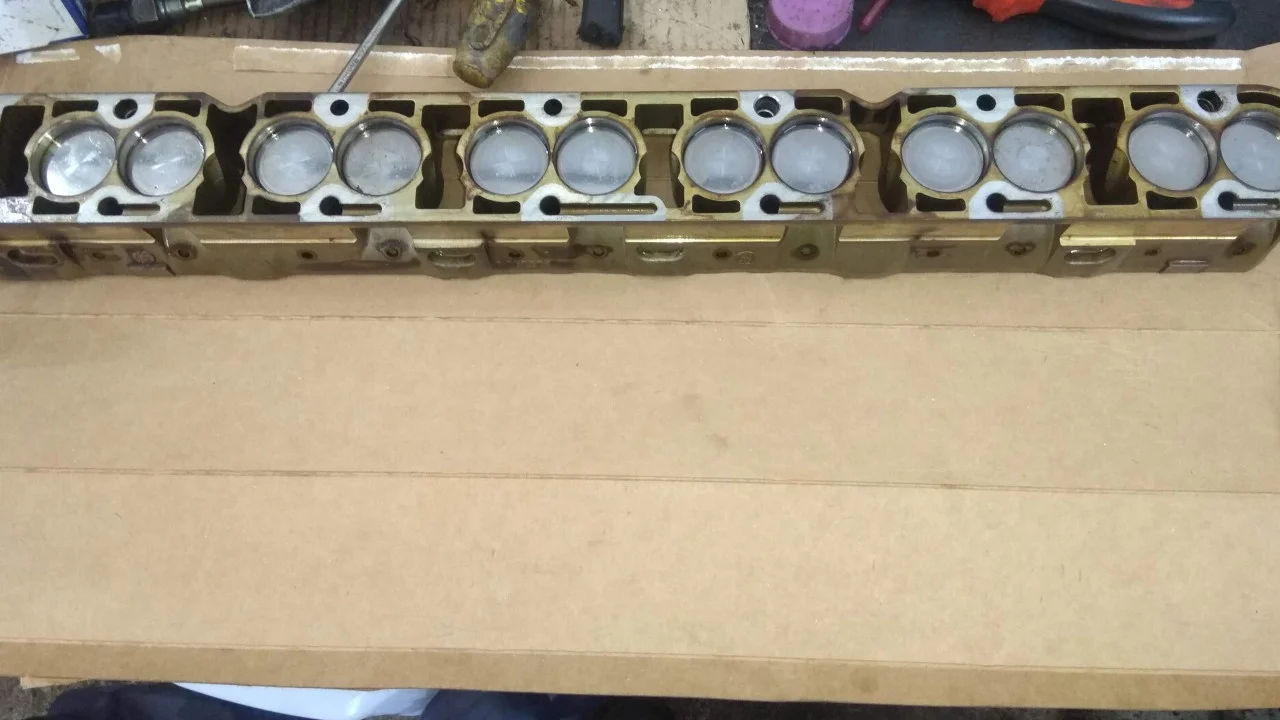

И засухариваем клапана всё тем же съемником. Для установки сухарей удобно пользоваться пинцетом.

Засухарив клапана приступаем к установке постели распредвалов, гидрокомпенсаторов и распредвалов.

Переворачиваем постель и высыпаем все гидрокомпенсаторы на стол.

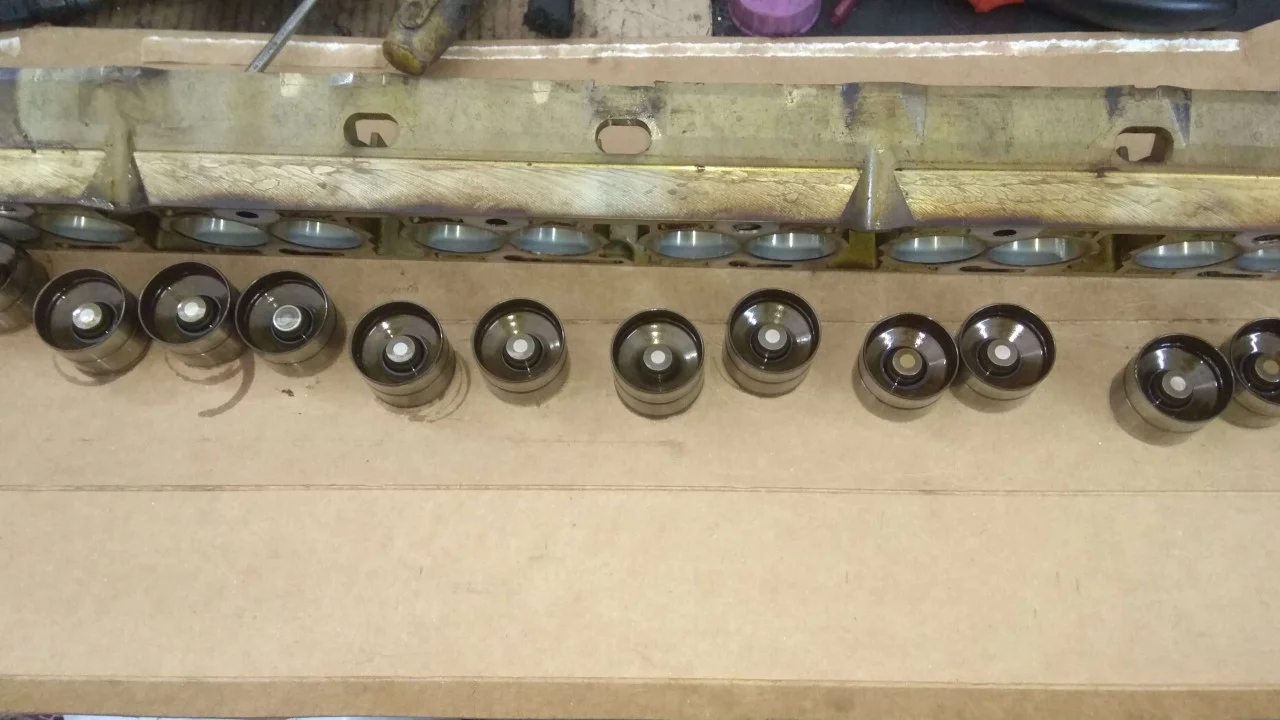

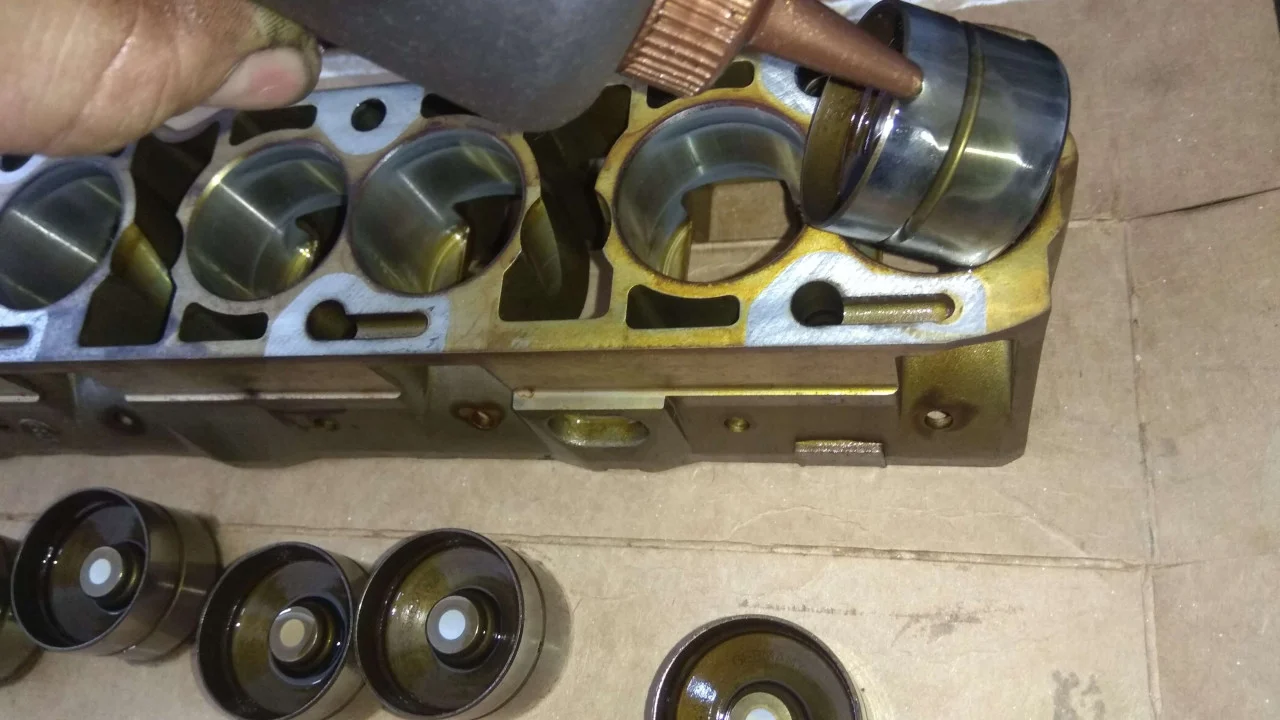

Вытираем всё чистой тряпкой, чтобы нигде не осталось ни пыли ни грязи. Смазываем все гидрокомпенсаторы чистым моторным маслом и устанавливаем их на свои места.

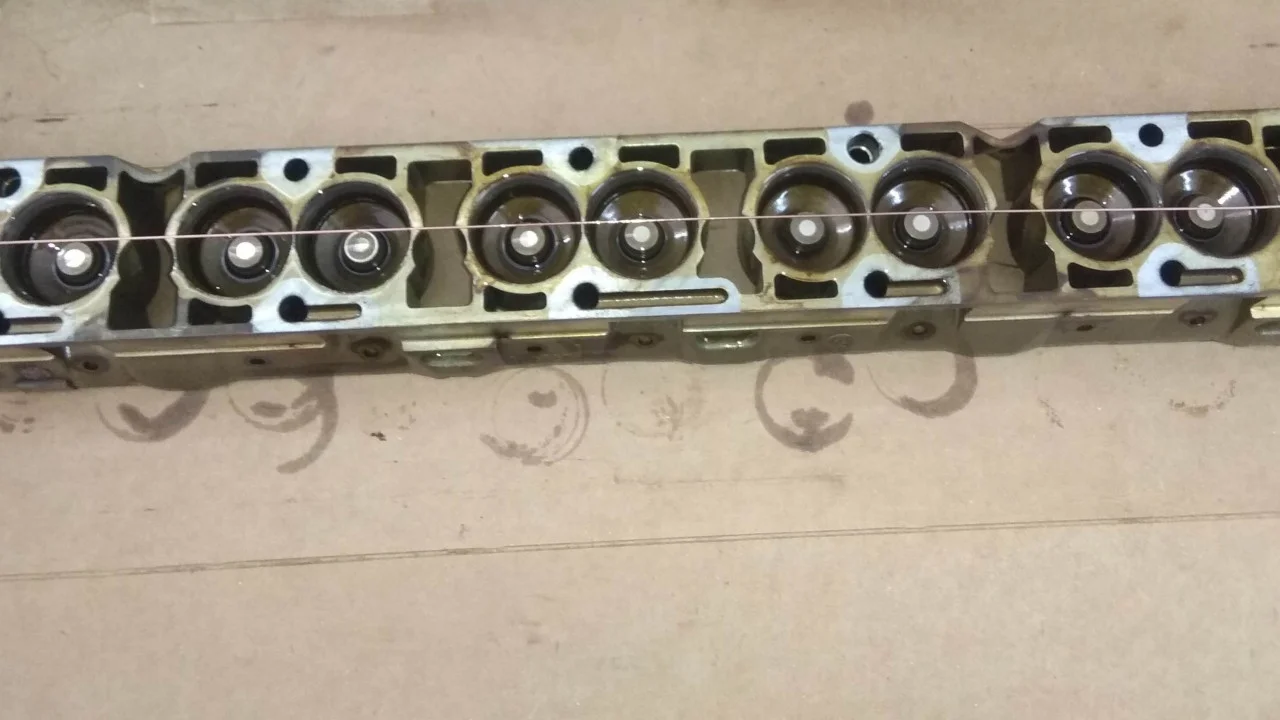

Чтобы при установке постели гидрокомпенсаторы не выпали мы воспользуемся проволокой. Проволоку нужно брать по длине самой постели плюс запас для держания руками по бокам.

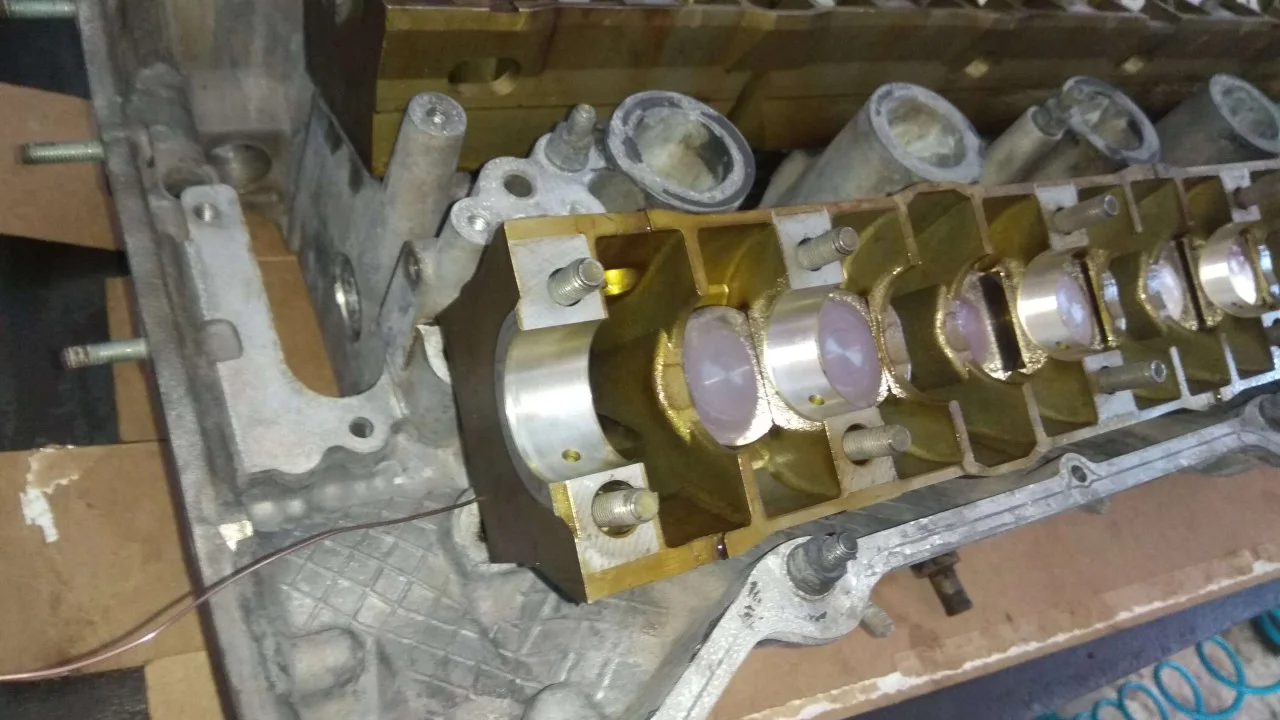

Аккуратно надеваем постель распредвала на шпильки головки двигателя, а после установки убираем проволоку, вытягивая её на сторону.

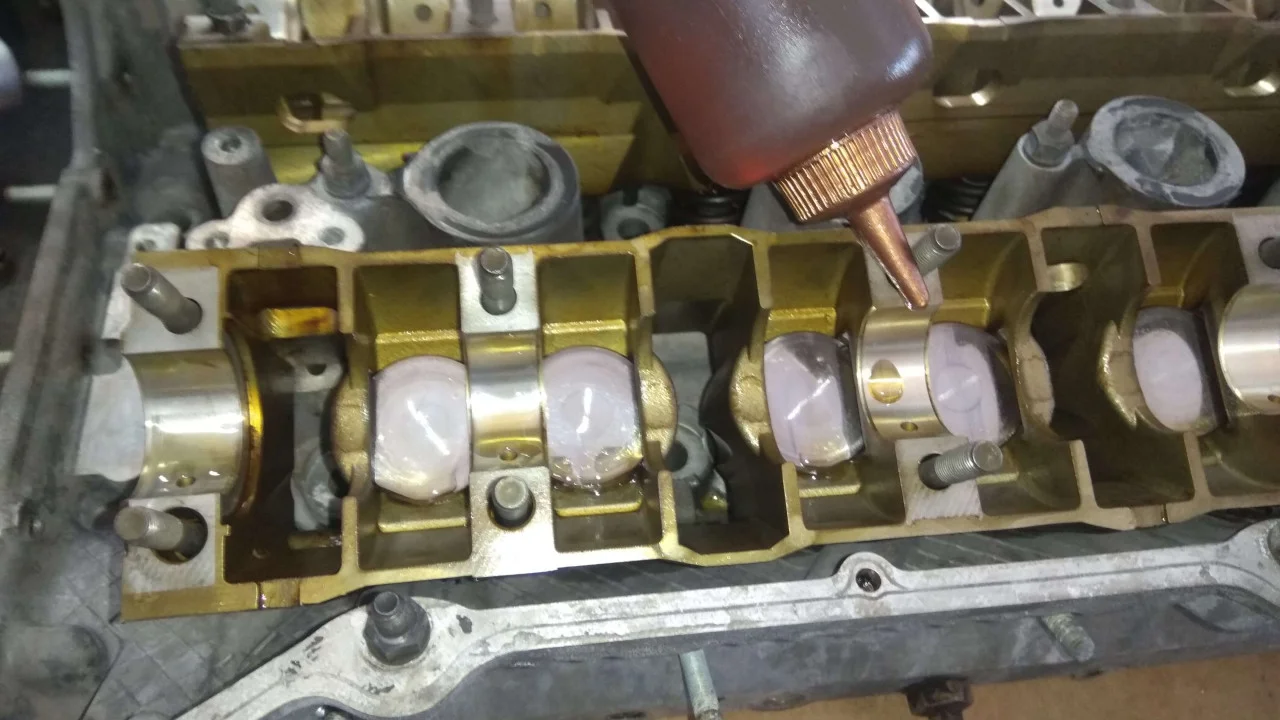

Таким же образом устанавливаем и вторую постель.

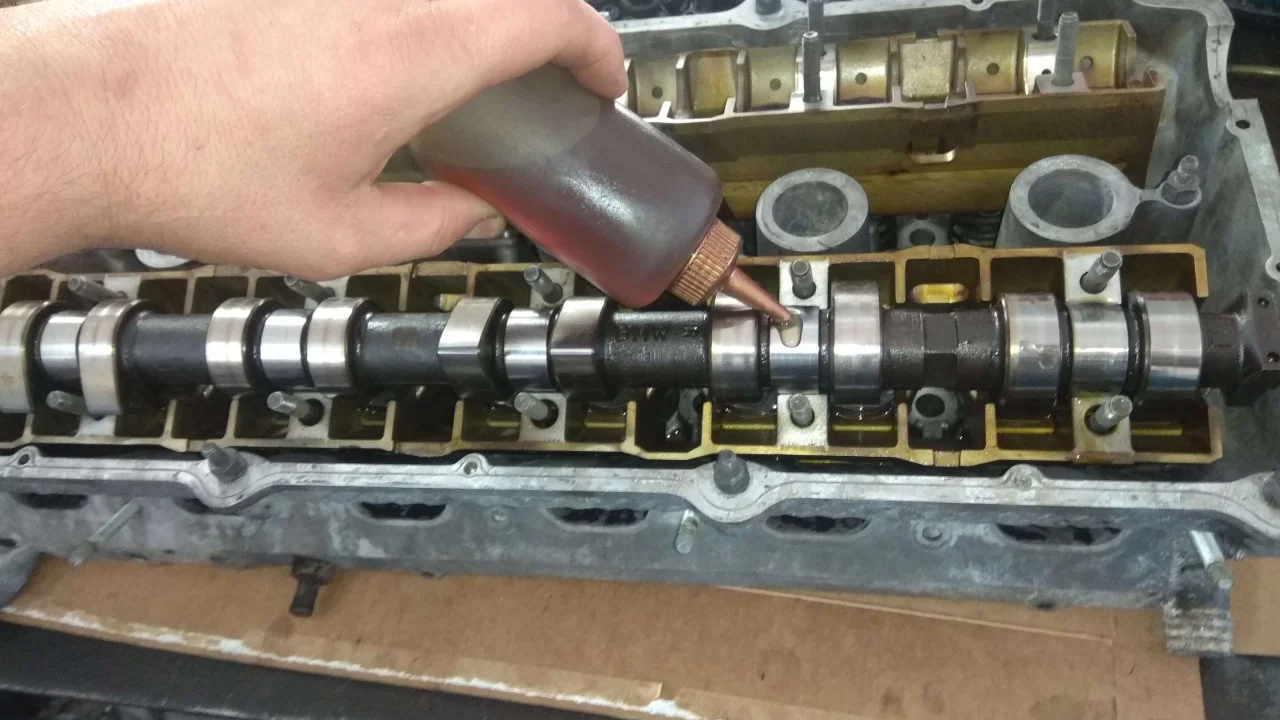

Перед установкой распределительных валов необходимо смазать моторным маслом поверхности гидрокомпенсаторов и посадочное место шеек распредвала.

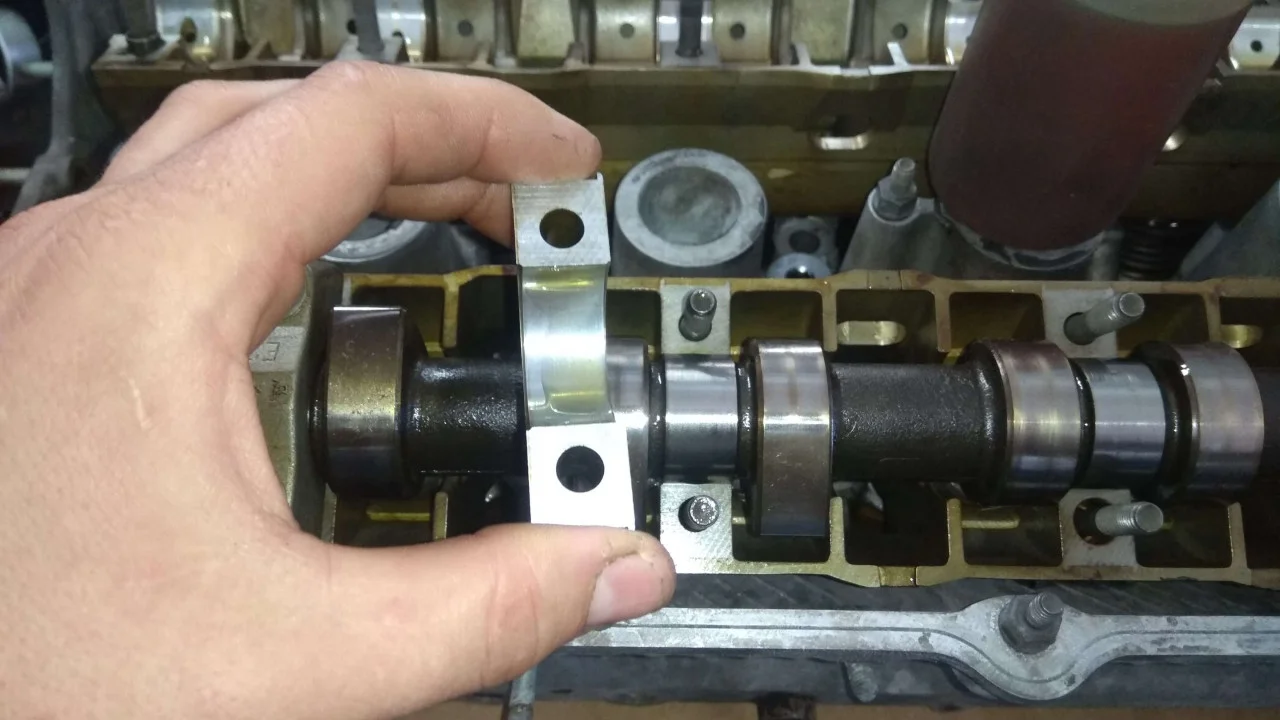

Установленный распредвал также рекомендуется смазать моторным маслом.

То же самое делаем и с бугелями. Вытираем их от пыли, смазываем и устанавливаем на свои места.

Установив все бугеля затягиваем равномерно крепежные гайки с необходимым усилием.

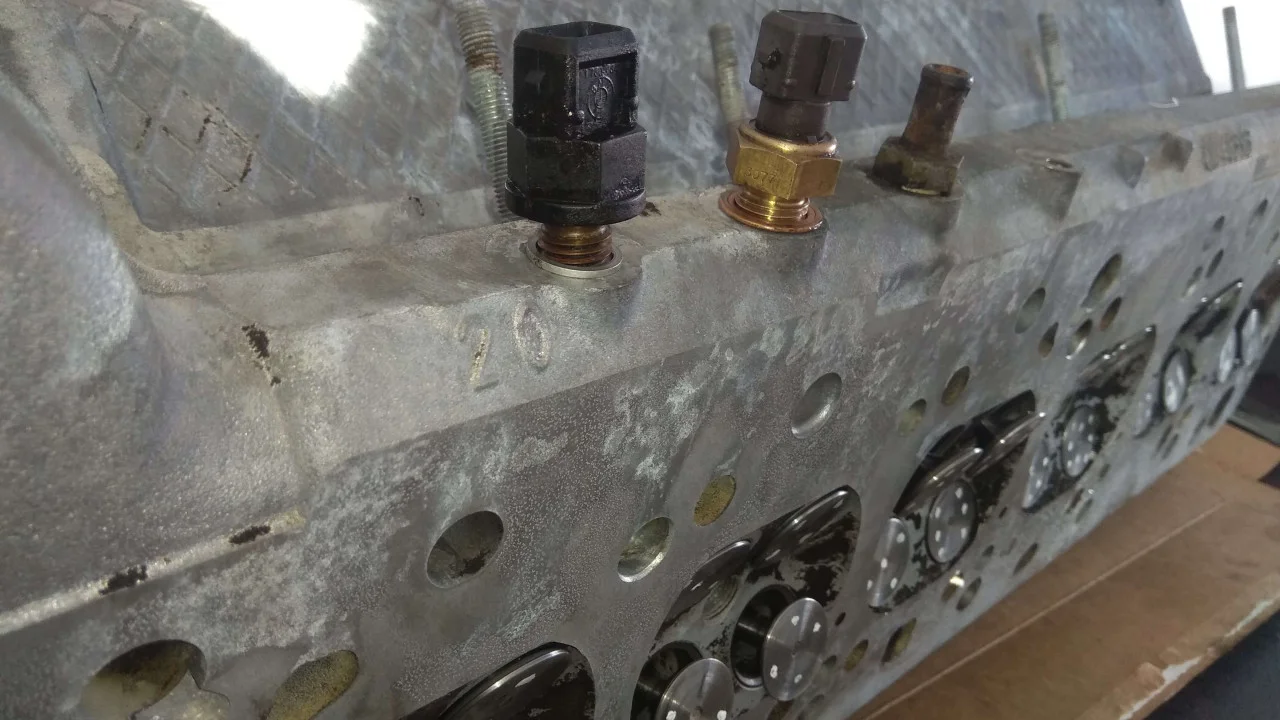

Вкручиваем на место снятые ранее датчики.

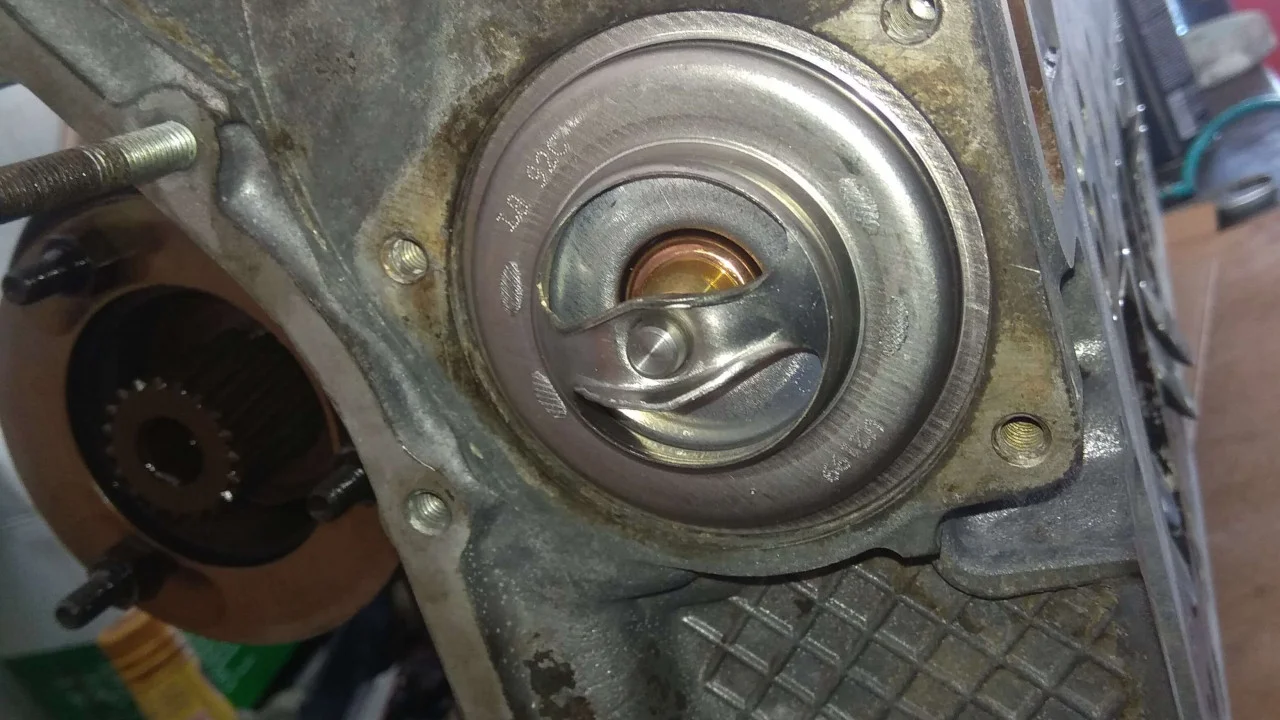

Устанавливаем термостат.

Устанавливаем корпус термостата, промазав уплотнительное кольцо герметиком.

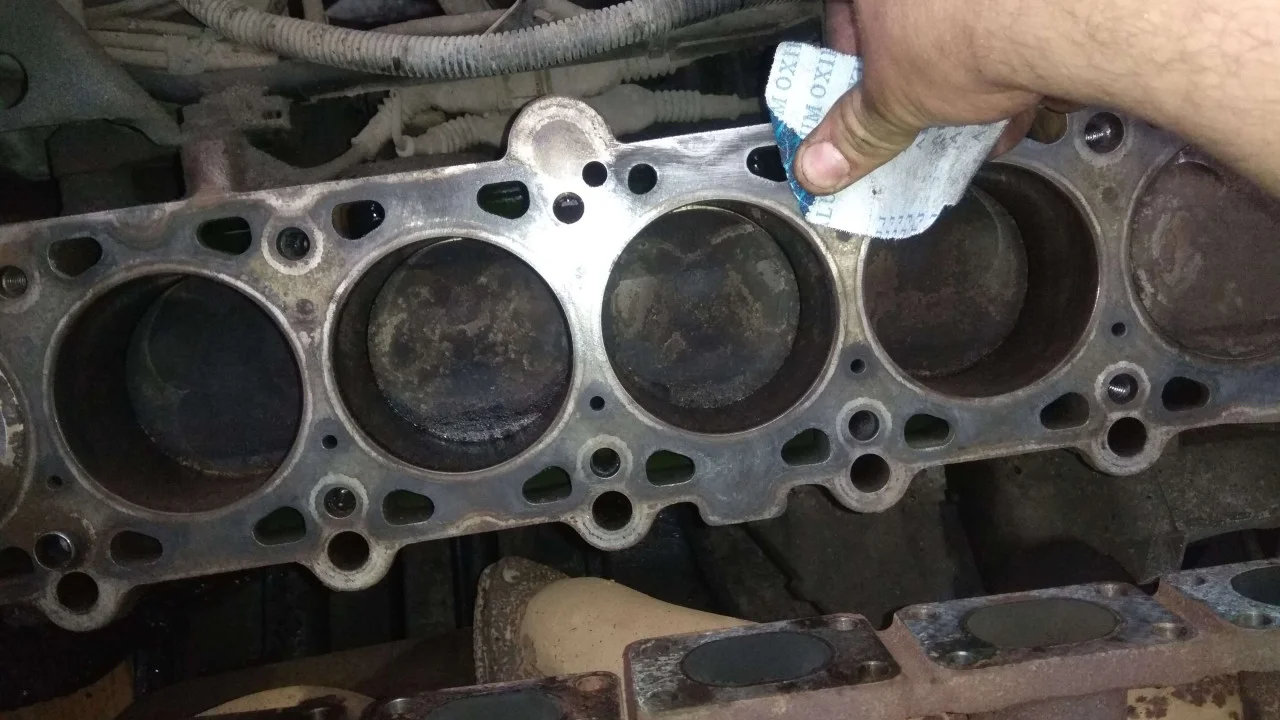

Подготавливаем блок двигателя к установке ГБЦ. Ножом или шпателем снимаем крупную грязь на блоке.

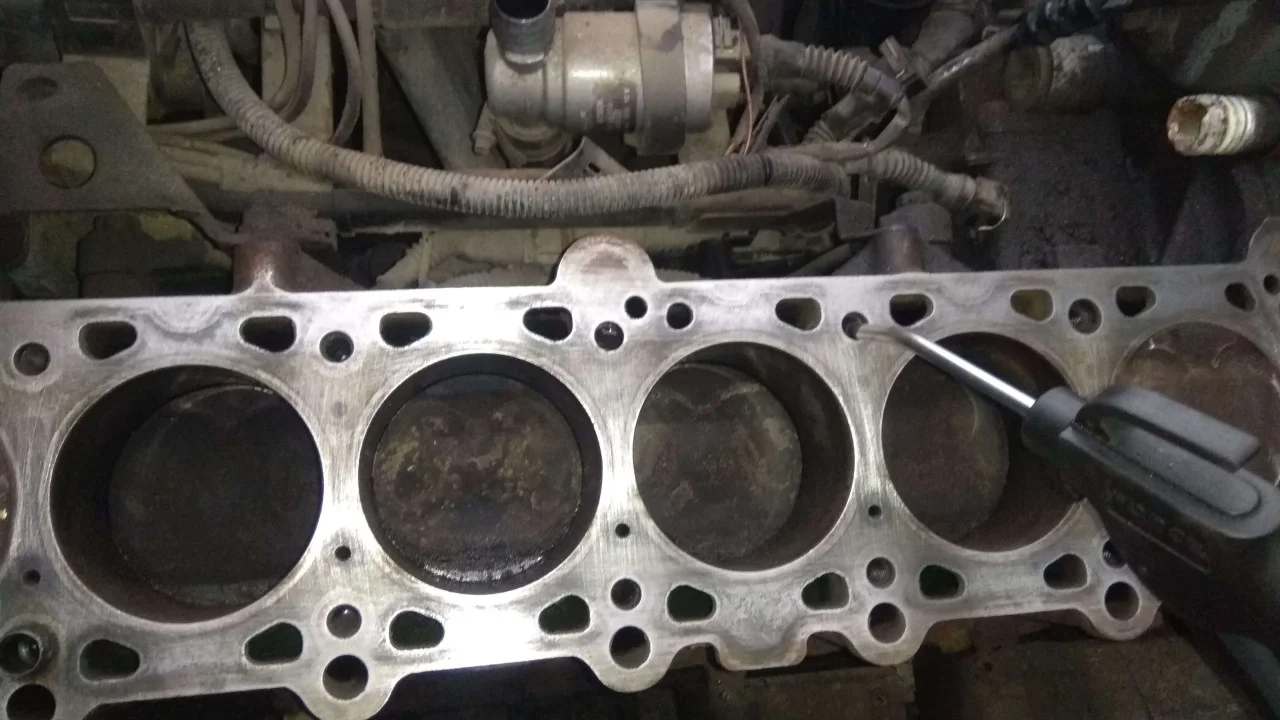

А после, с помощью наждачной бумаги, уже окончательно вычищаем всю поверхность.

Обязательно воздухом выдуваем все резьбовые отверстия крепления ГБЦ. Так как если в отверстиях останется грязь или жидкость, то при затяжке ГБЦ блок может лопнуть.

После хорошенько обезжириваем всю поверхность блока.

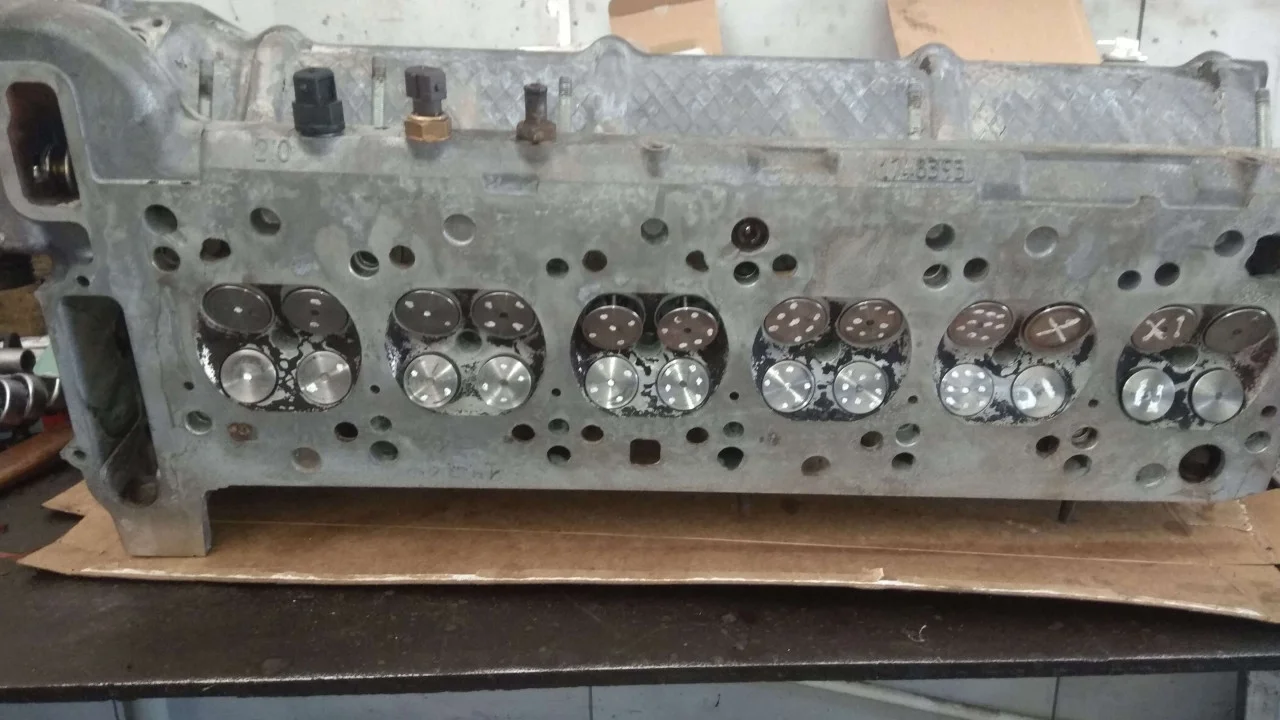

И устанавливаем новую прокладку.

Так же обезжириваем плоскость ГБЦ, готовя головку к установки.

С помощью помощника устанавливаем ГБЦ на своё место, затягиваем болты с необходимым моментом и приступаем к сборке двигателя.
