Как снять ГБЦ на БМВ Е34

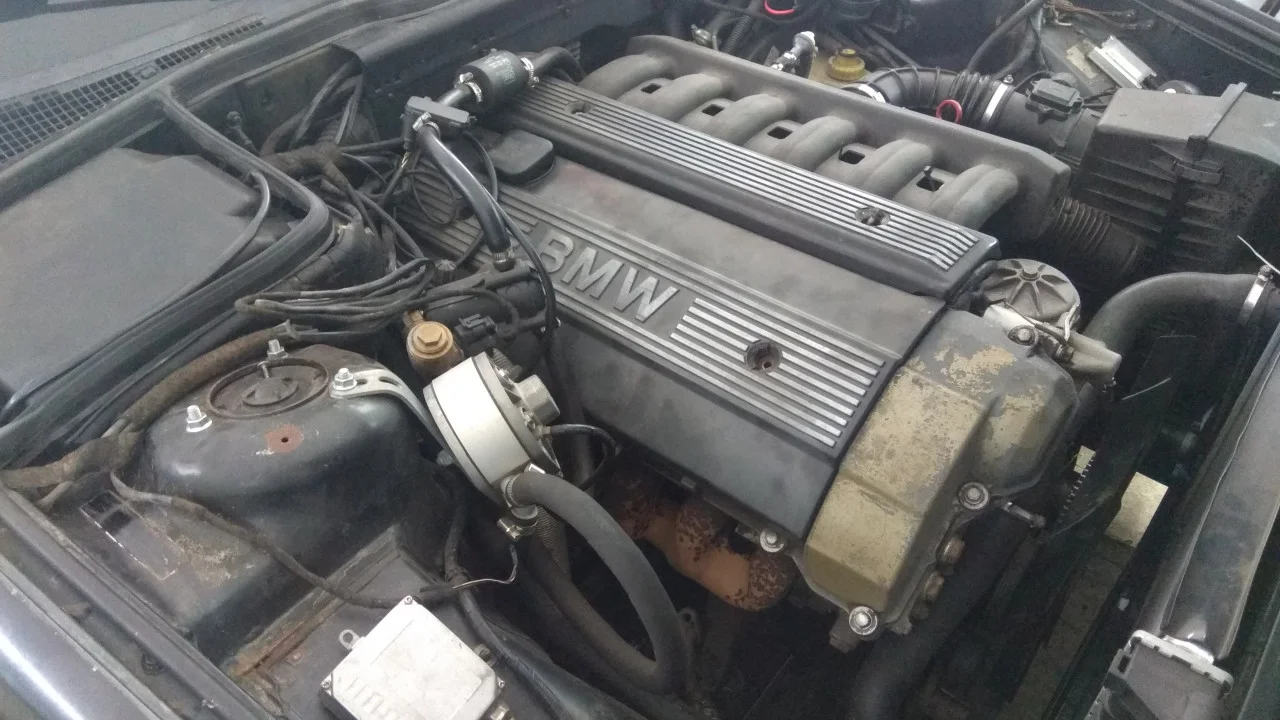

Приступаем к снятию ГБЦ на автомобиле BMW 520 с двигателем M50B20.

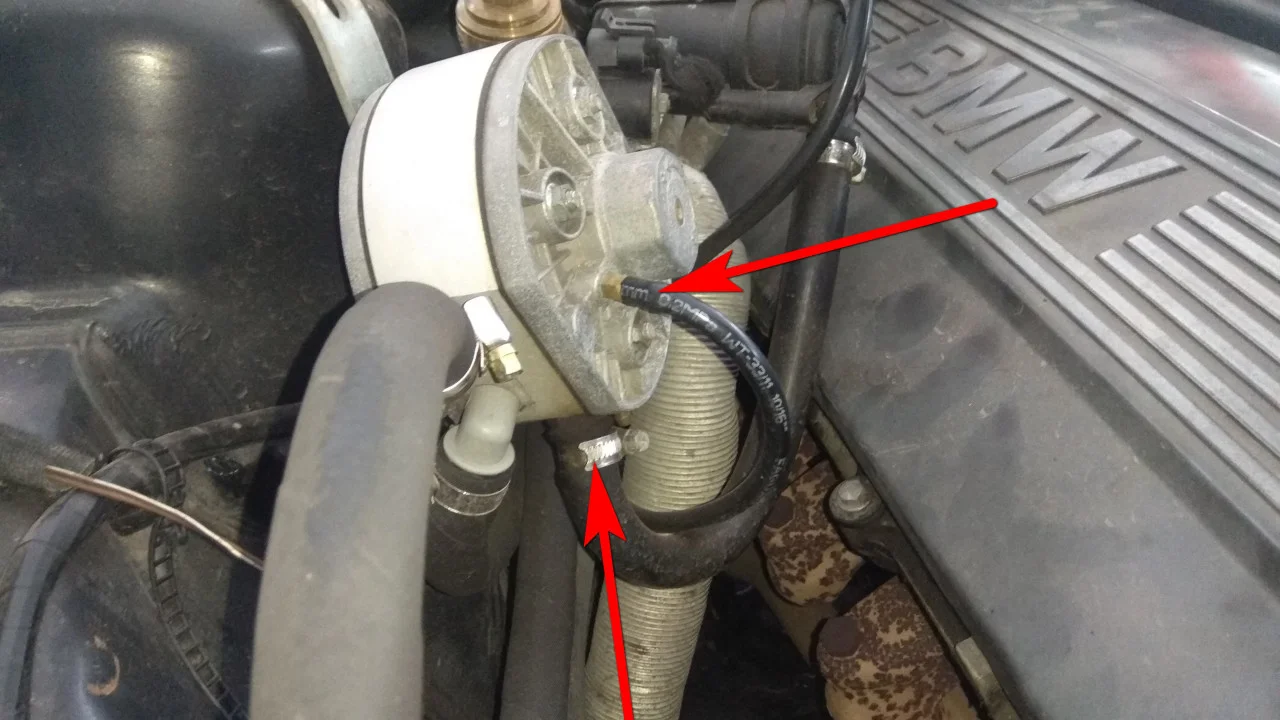

Для начала отсоединим шланги от газового редуктора, чтобы они не мешали разборке и снятию ГБЦ.

Открутив шланги отводим их в сторону, отключая электроразъем от газового датчика.

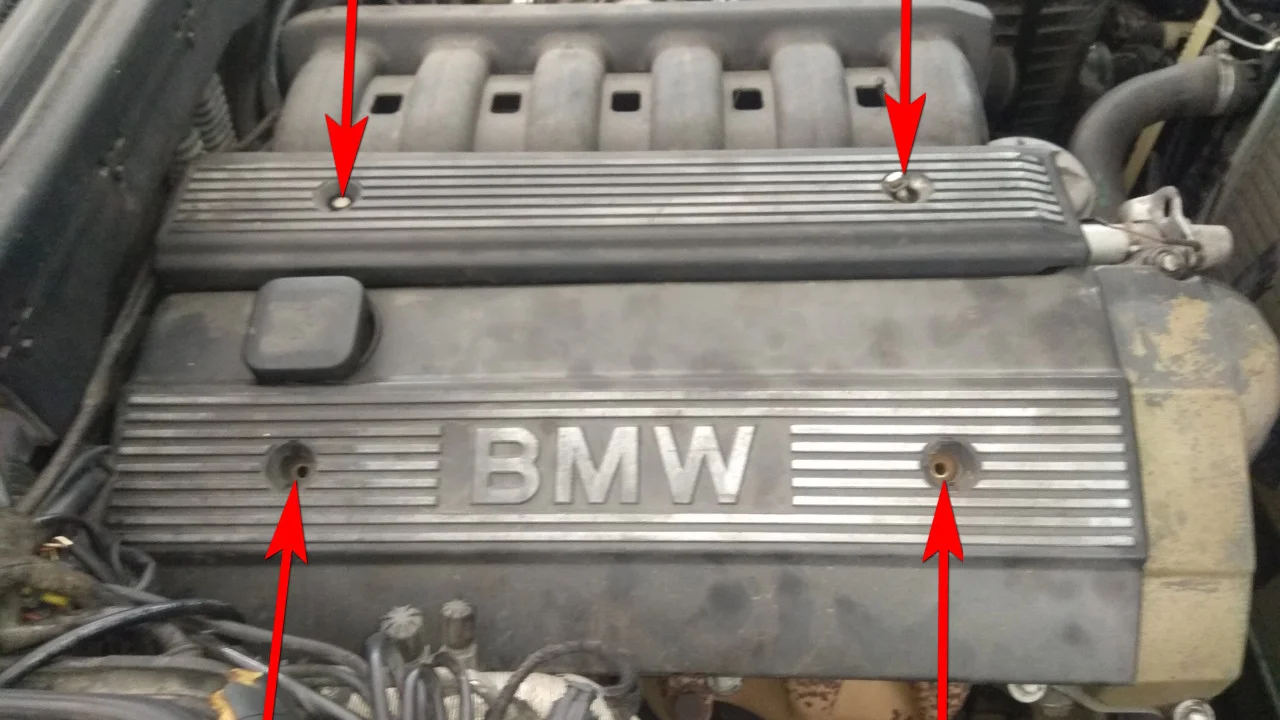

Теперь нам ничто не мешает снятию декоративных крышек двигателя. Ключом на 10 мм выкручиваем четыре крепежных болта.

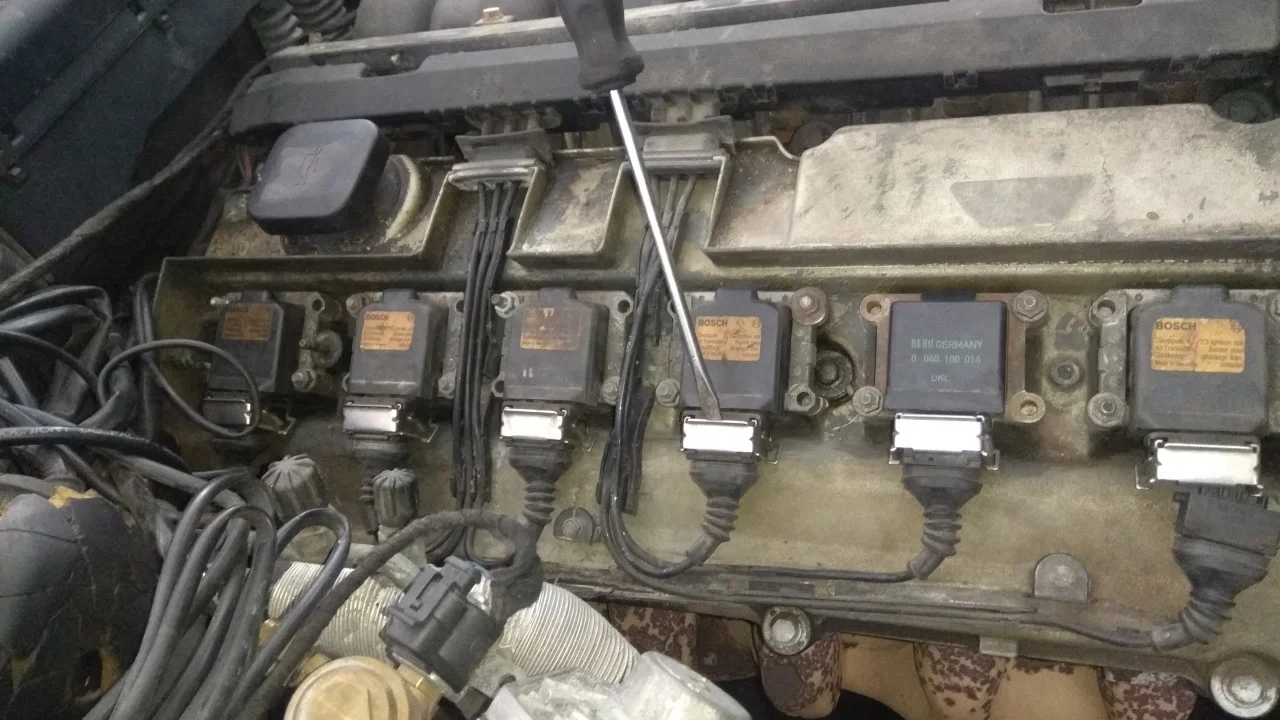

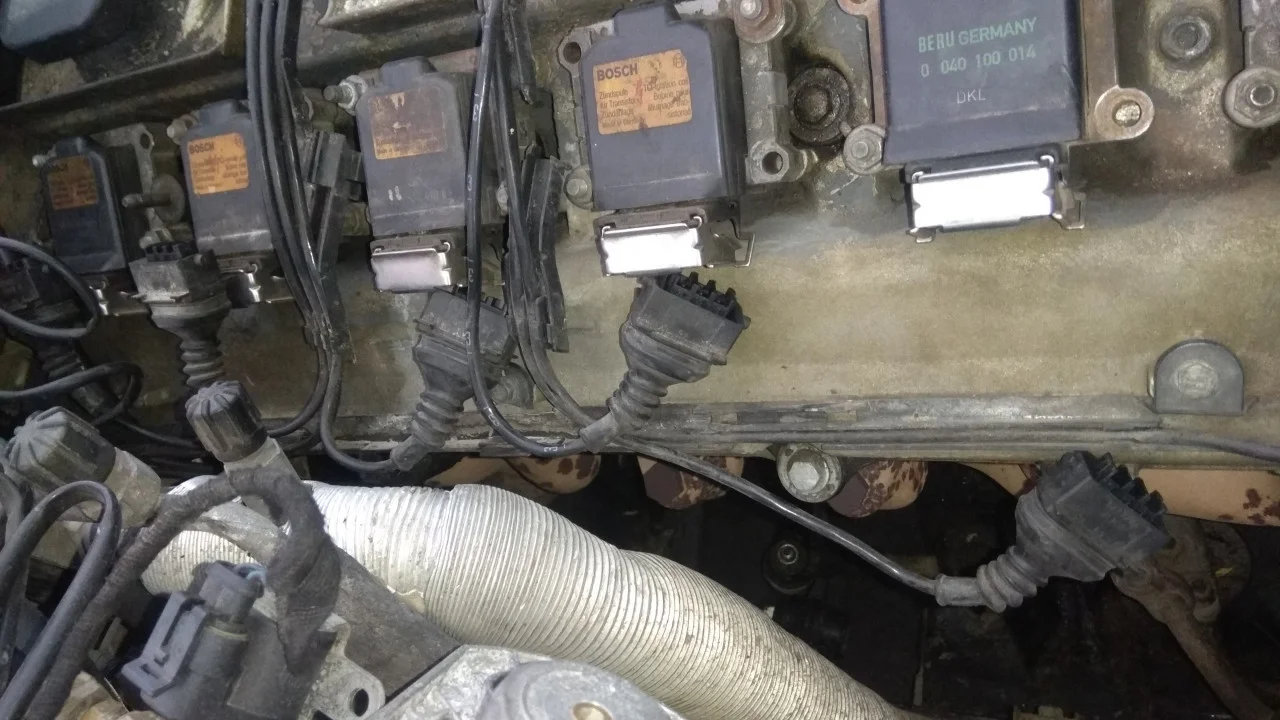

Снимаем крышки и приступаем к отключению проводов от ГБЦ. С помощью отвертки поддеваем металлические фиксаторы разъемов катушек зажигания.

И отсоединяем все электроразъемы от катушек.

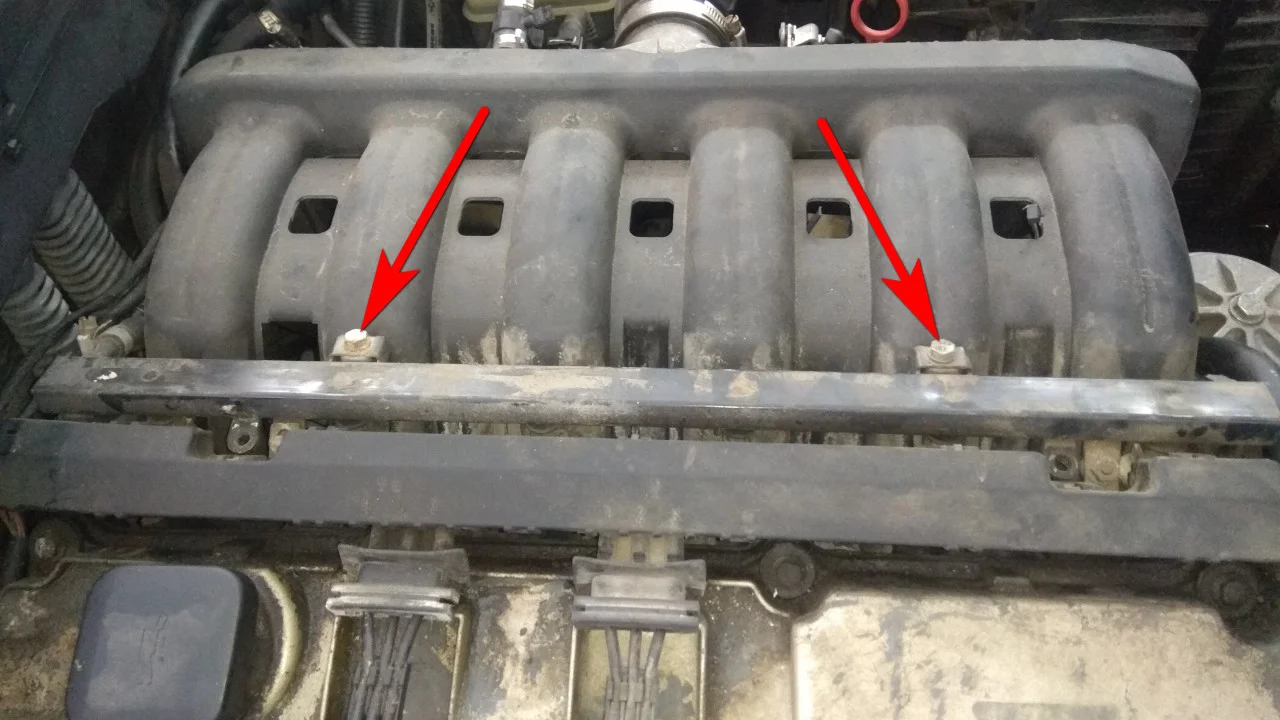

Жгут проводов катушек прикручен к топливной рампе. Так как рампу нам тоже будет необходимо снимать, провода от рампы отсоединять не будем, а снимем все вместе. Ключом на 10мм выкручиваем два болта крепления топливной рампы.

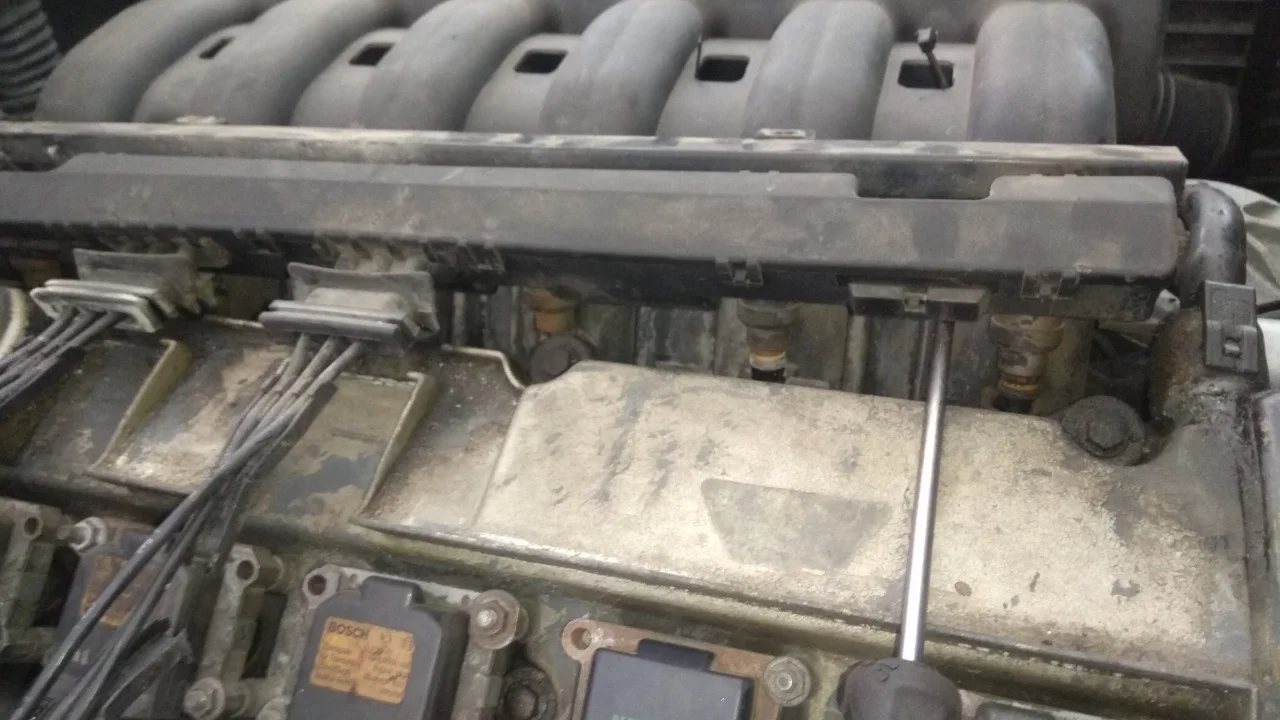

С помощью отвертки поддеваем рампу вверх, вытаскивая топливные форсунки из своего посадочного места во впускном коллекторе.

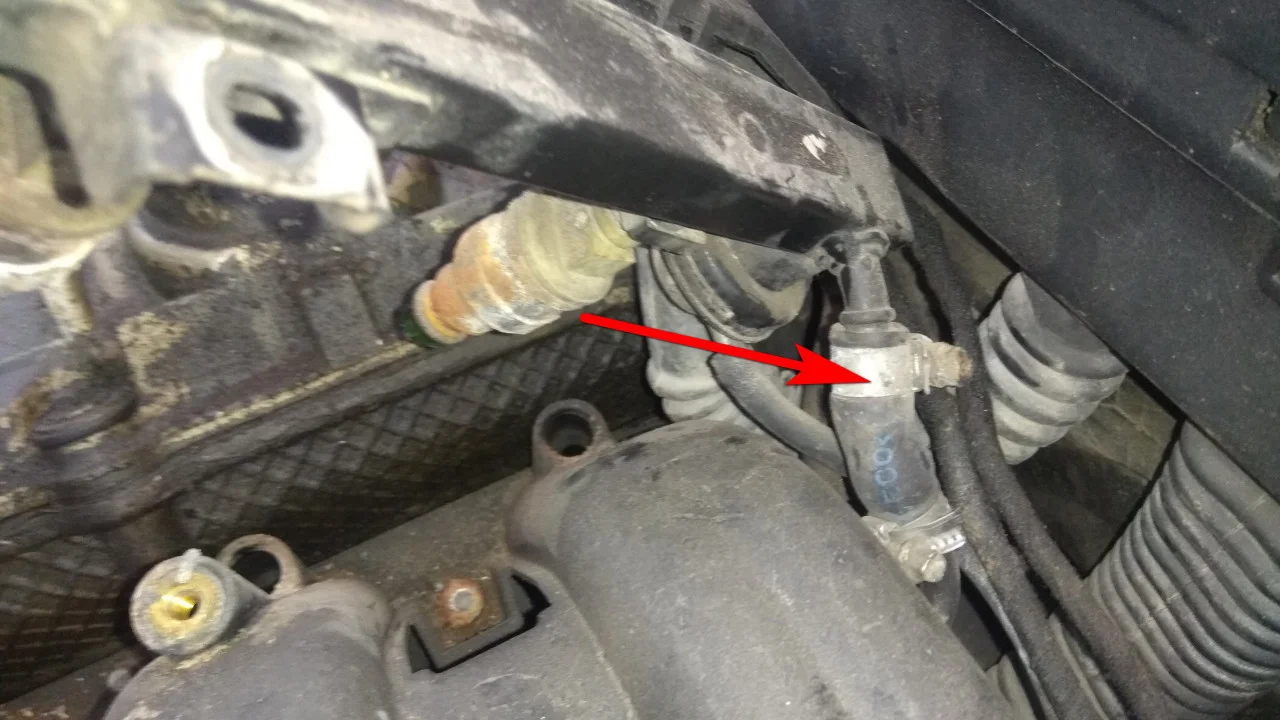

Теперь нам необходимо отключить от рампы топливные шланги. Чтобы было удобно снимать шланг с этой стороны, необходимо сперва снять патрубок с клапанной крышки, а потом уже откручивать хомут и снимать саму топливную шлангу.

Также снимаем и второй топливный шланг, возле кузова.

И отводим в сторону лобового стекла провода с рампой и форсунками. В таком положении и фиксируем всё.

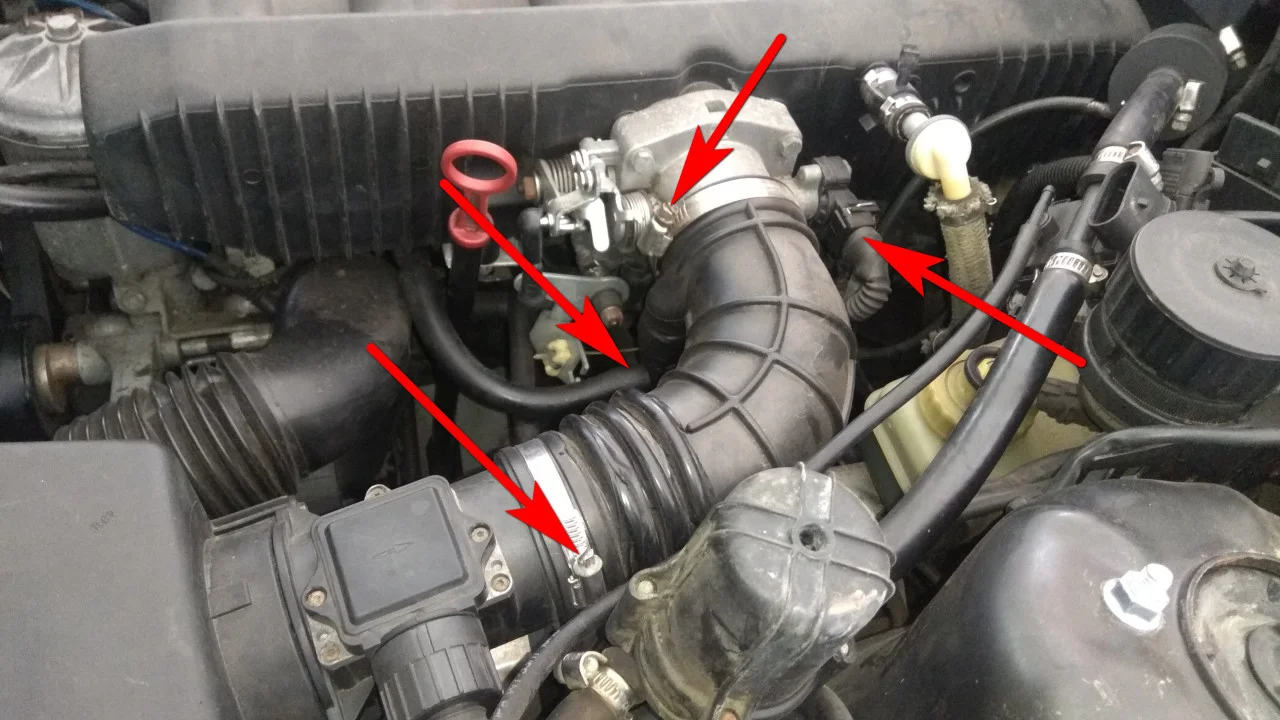

Далее приступаем к снятию впускного коллектора. Для начала снимаем гофру воздушного фильтра. И отключаем электроразъем от датчика на дросселе.

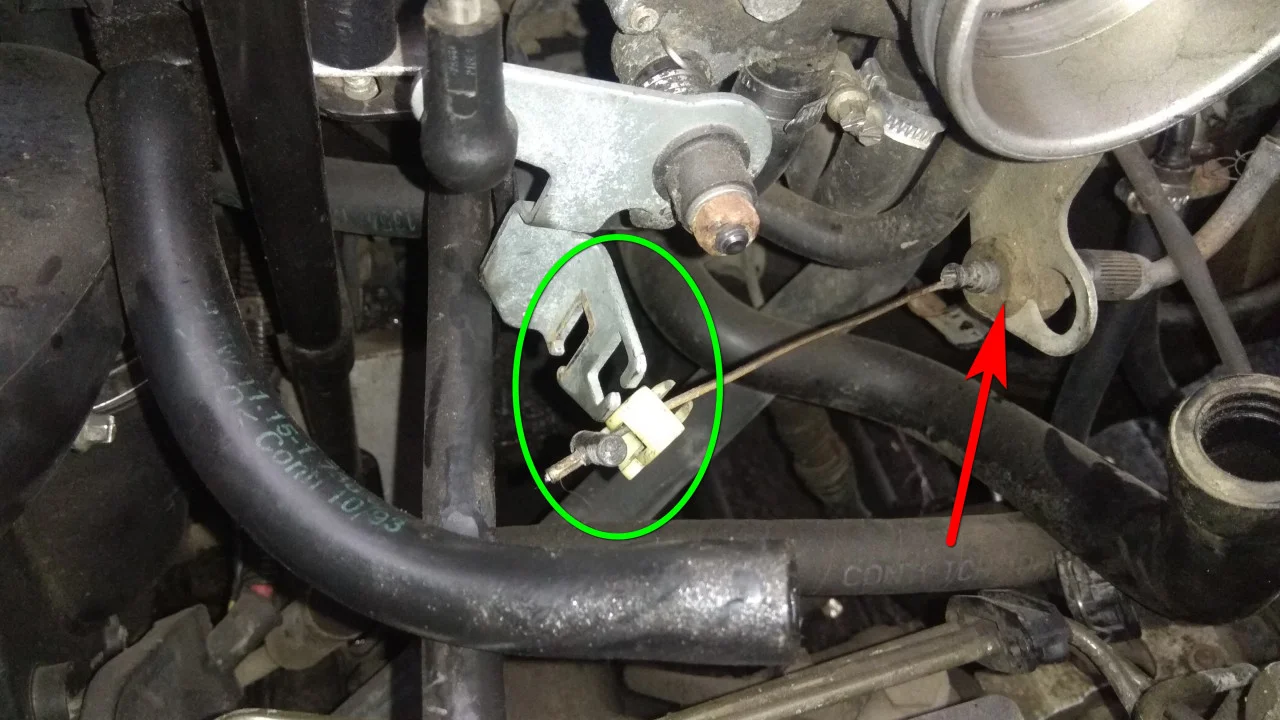

Отсоединяем трос газа и убираем его в сторону.

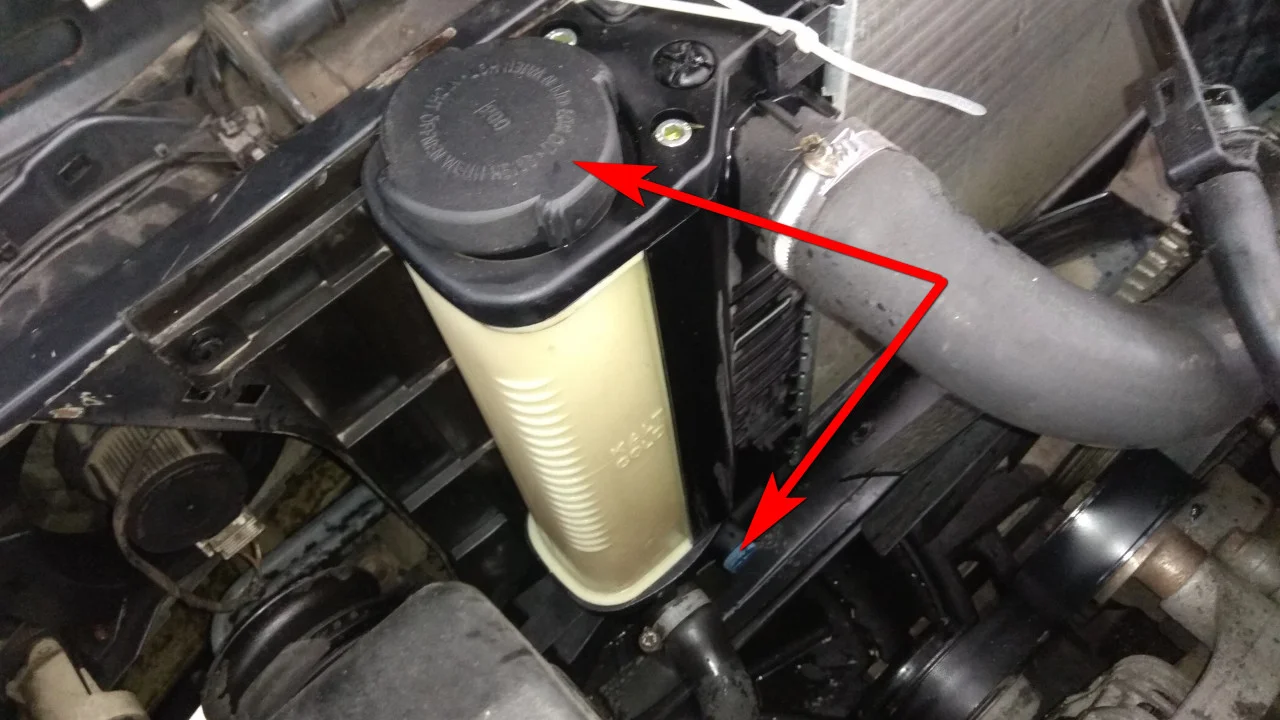

Далее нам необходимо будет отсоединять патрубки системы охлаждения, поэтому сразу сольем антифриз из радиатора, открутив предварительно крышку радиатора и подставив снизу емкость для охлаждающей жидкости.

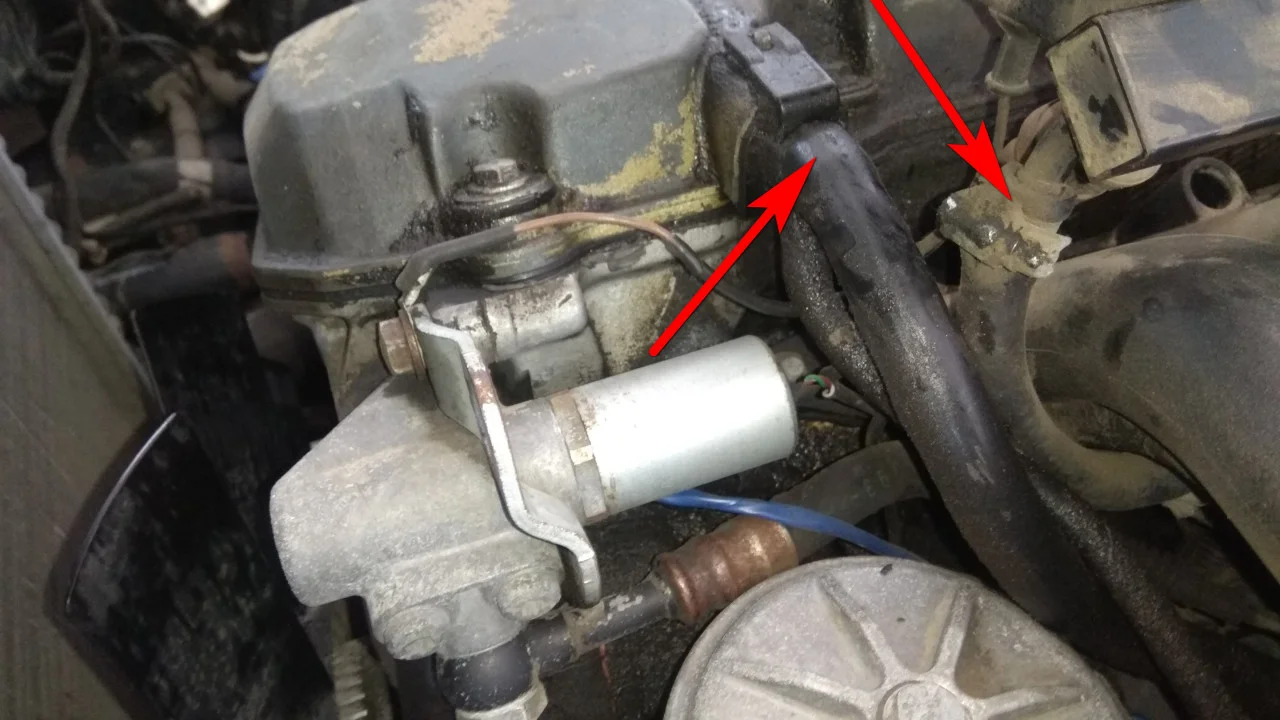

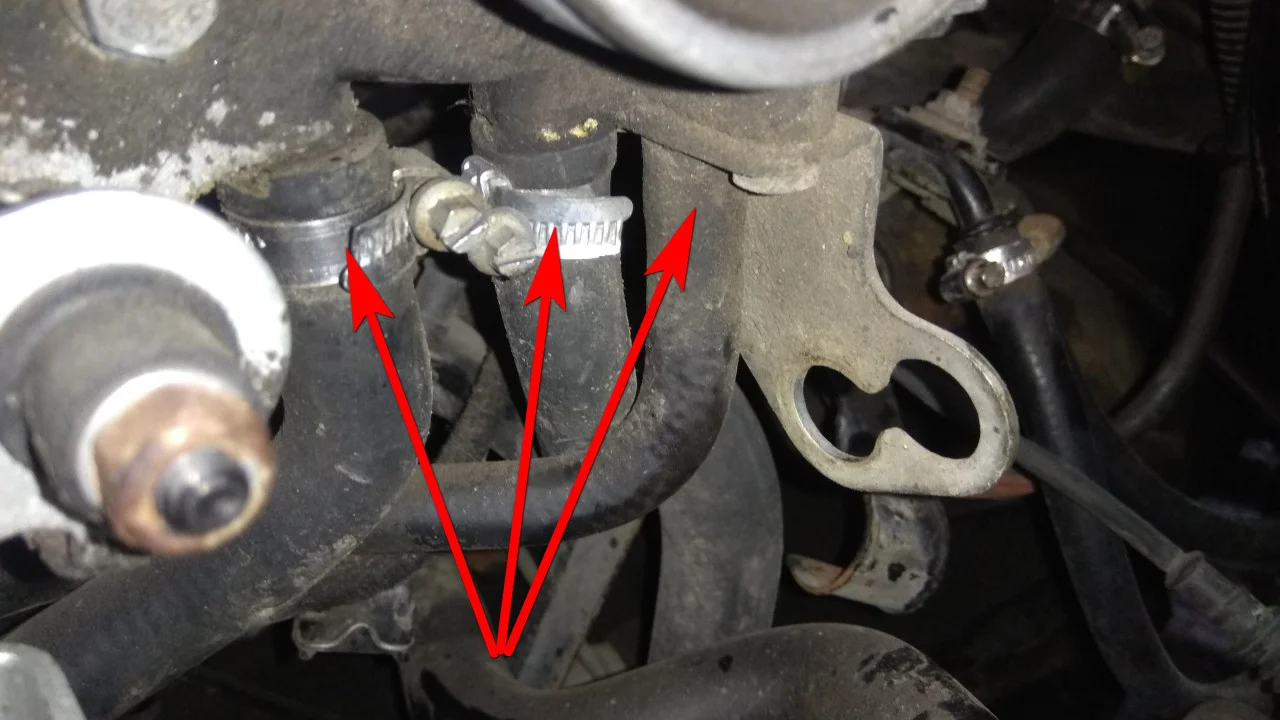

Теперь отсоединяем от дроссельной заслонки патрубки подогрева дросселя и вакуумный шланг.

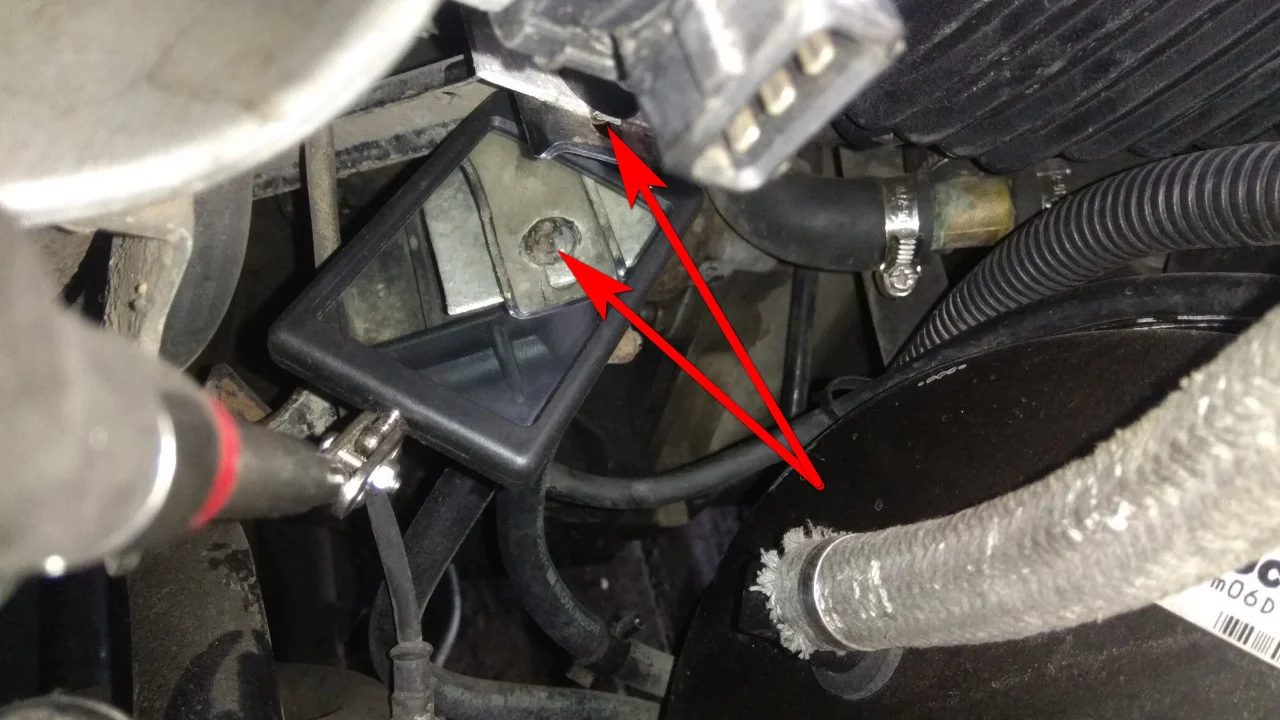

И выкручиваем крепежные болты поддержки коллектора. Увидеть болты возможно только через зеркальце, но открутить их не составит труда. Воспользоваться удобно маленькой трещоткой с удлинителем и головкой на 8 мм.

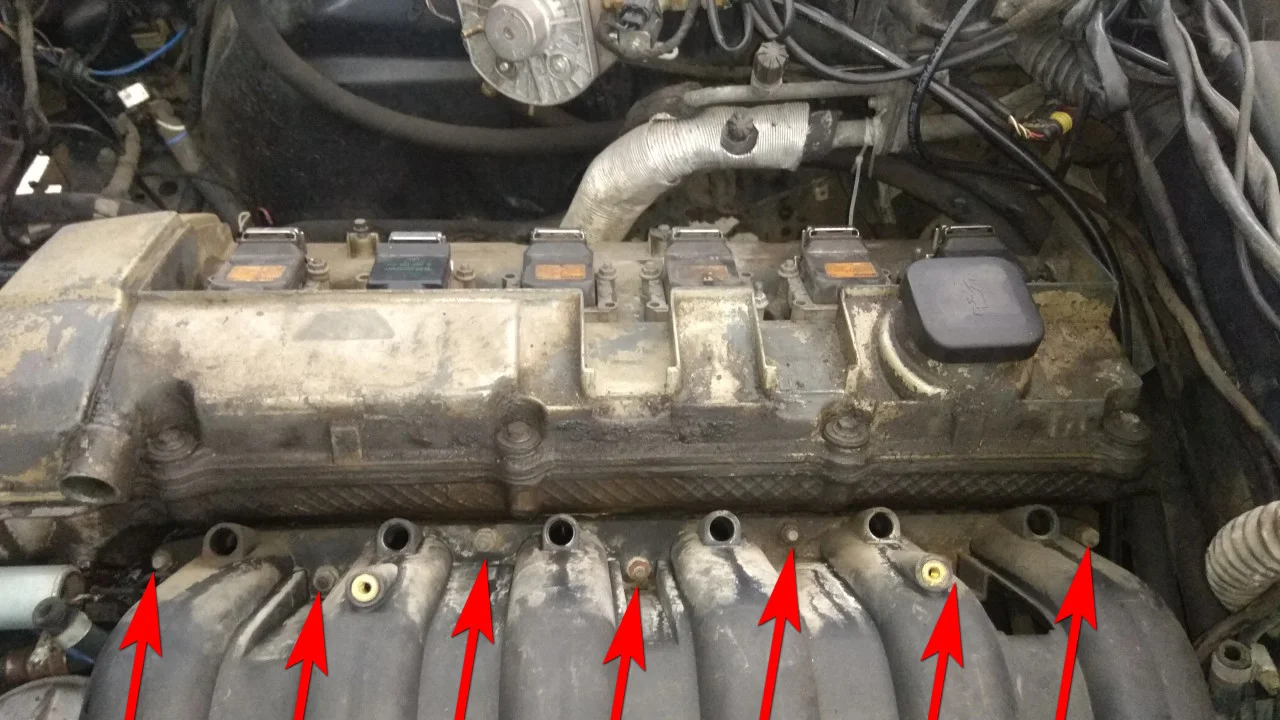

Отсоединив все провода и шланги от коллектора приступаем к его откручиванию от ГБЦ. Воздухом выдуваем всю грязь вокруг соединения коллектора и ГБЦ, и откручиваем семь крепежных гаек.

Откручивать крепление коллектора удобно с помощью трещотки с удлинителем и головки на 11 мм.

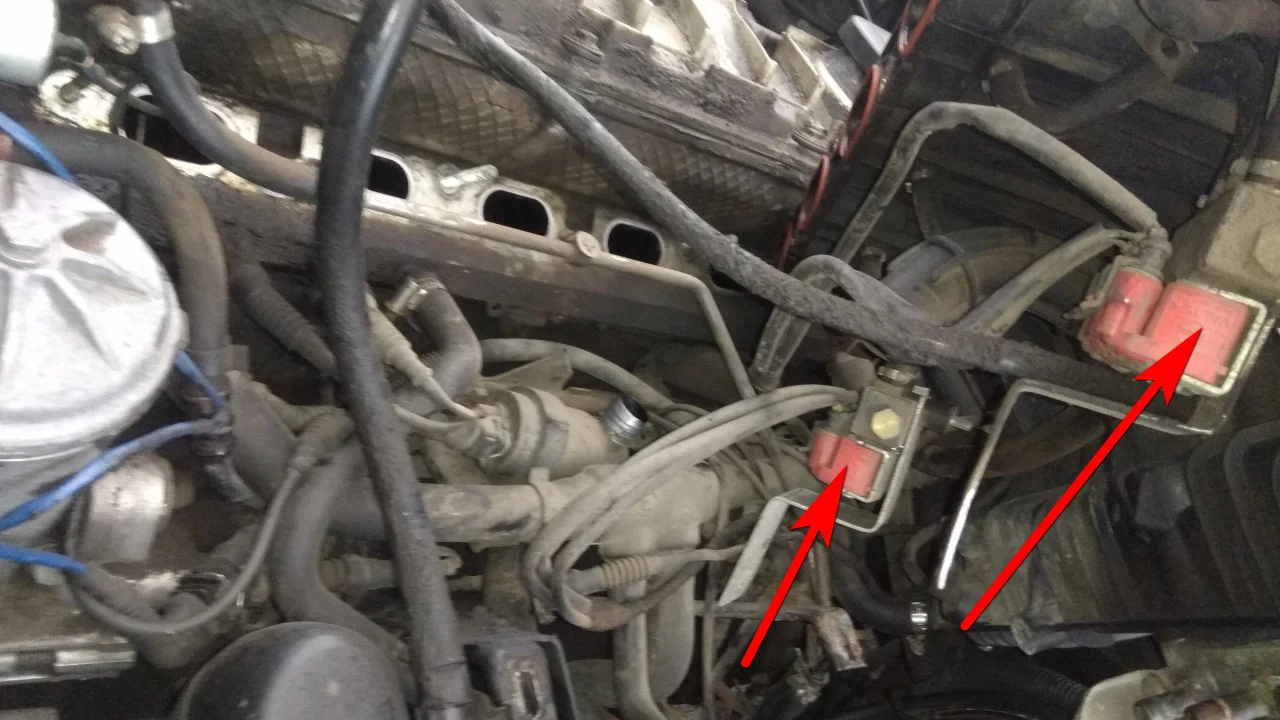

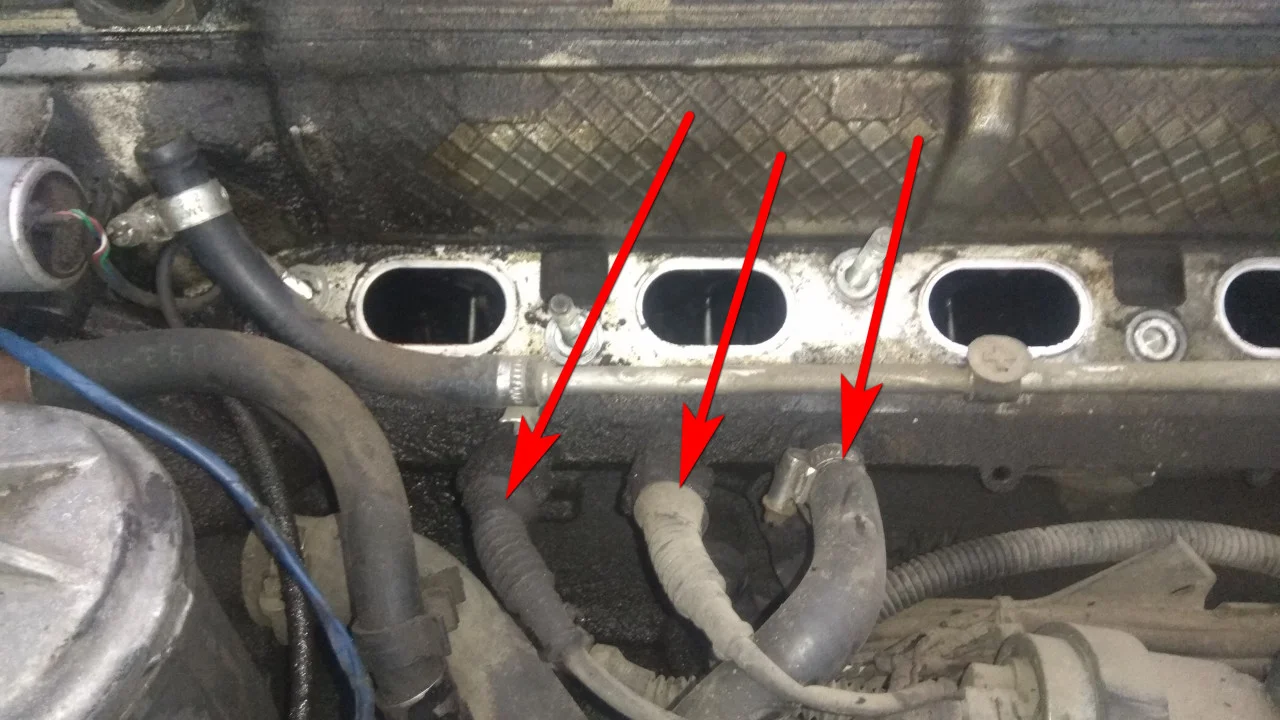

Приподнимая коллектор видим, что у нас еще не отключены газовые форсунки. Отсоединяем от форсунок провода и газовые шланги.

Сняв впускной коллектор у нас открылся свободный доступ к ГБЦ. Отсоединяем от головки электроразъемы и патрубки.

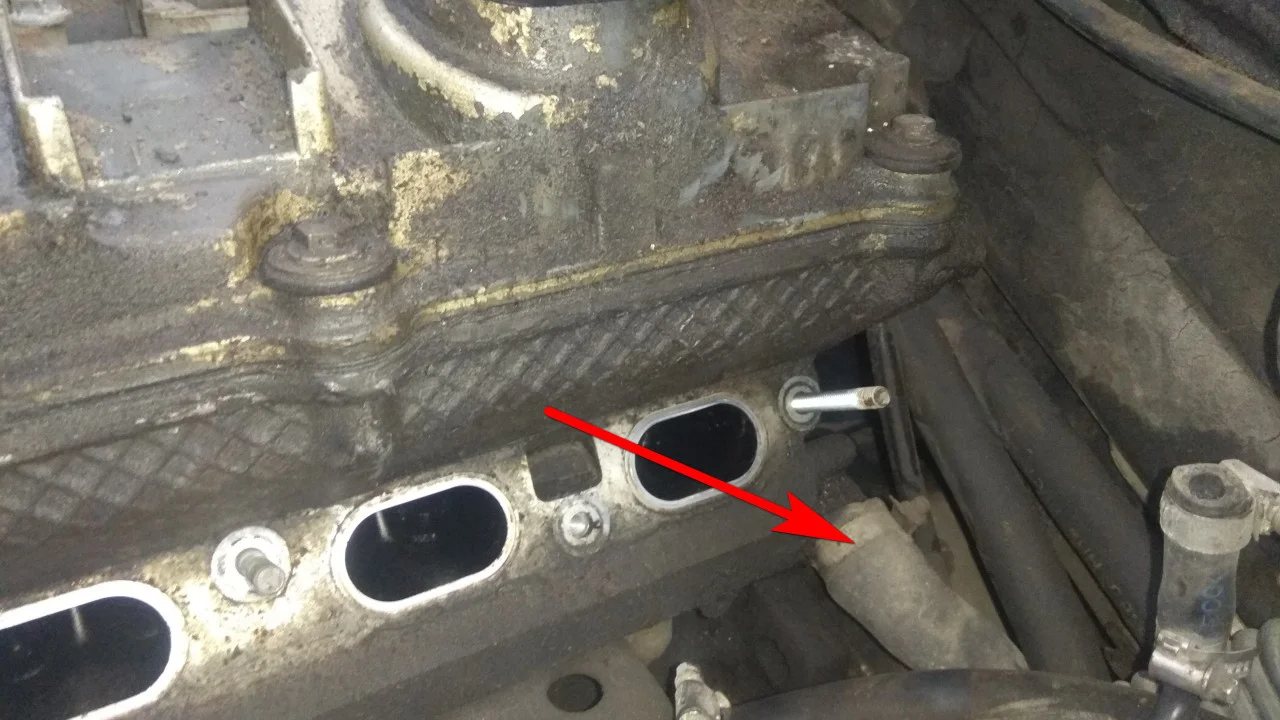

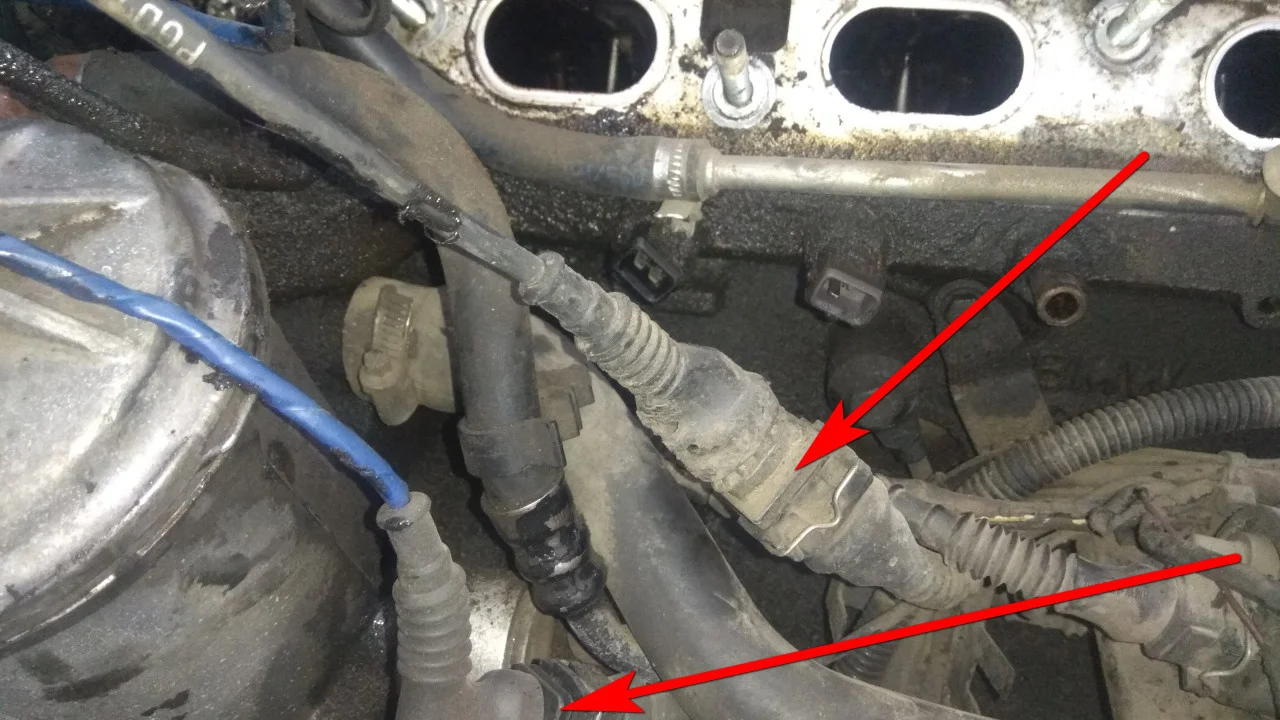

И еще один патрубок системы охлаждения необходимо снять возле кузова автомобиля.

Отсоединяем электроразъемы датчиков коленвала и распредвала.

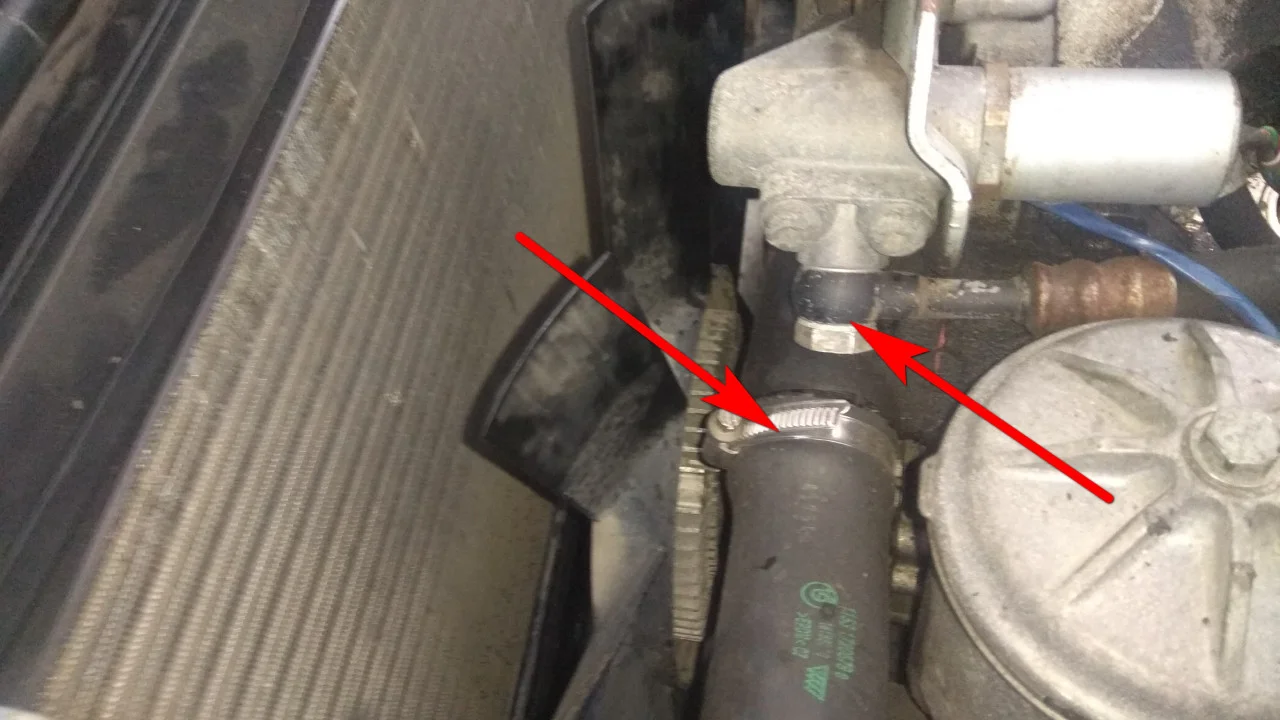

Откручиваем шланг подачи масла на клапан управления ваносом. Снимаем патрубок водяного охлаждения с корпуса термостата.

И с другой стороны отсоединяем патрубок термостата.

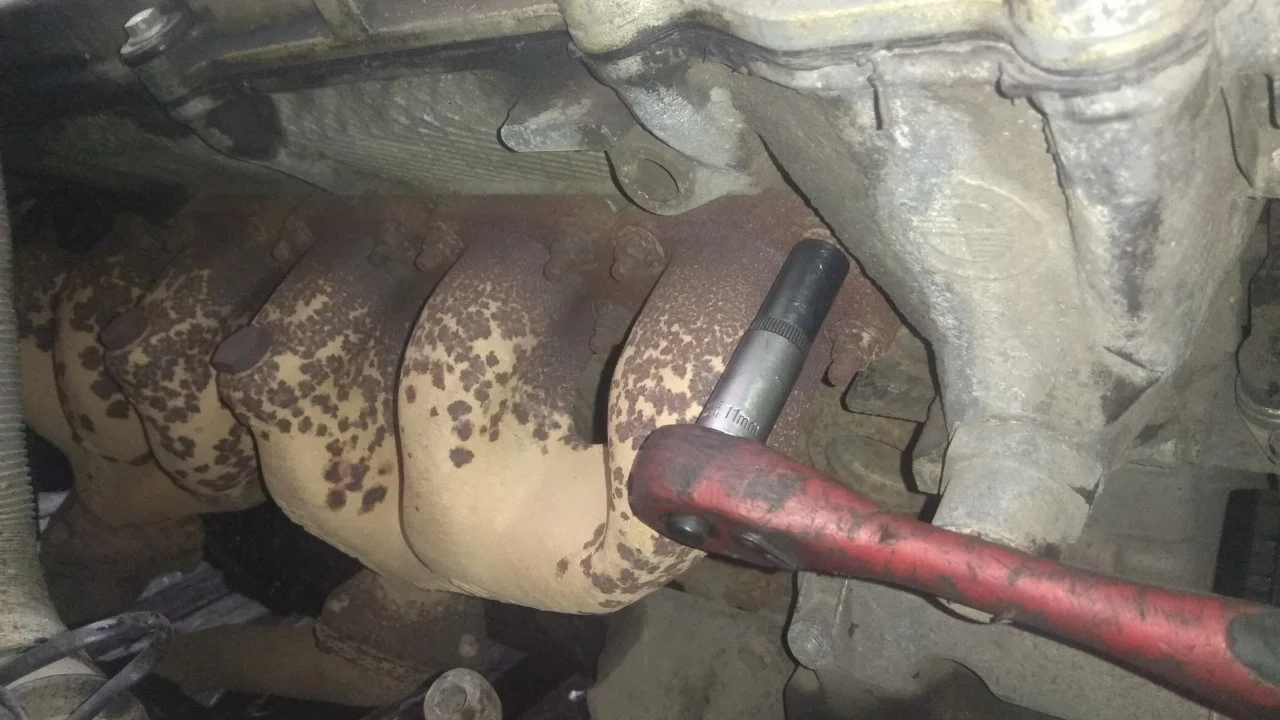

Далее приступаем к откручиванию выпускного коллектора. Крепежных гаек коллектора очень много, по четыре на выпуск каждого цилиндра. И так, откручиваем двадцать четыре гайки крепления выпускного коллектора используя трещотку с удлиненной головкой на 11 мм.

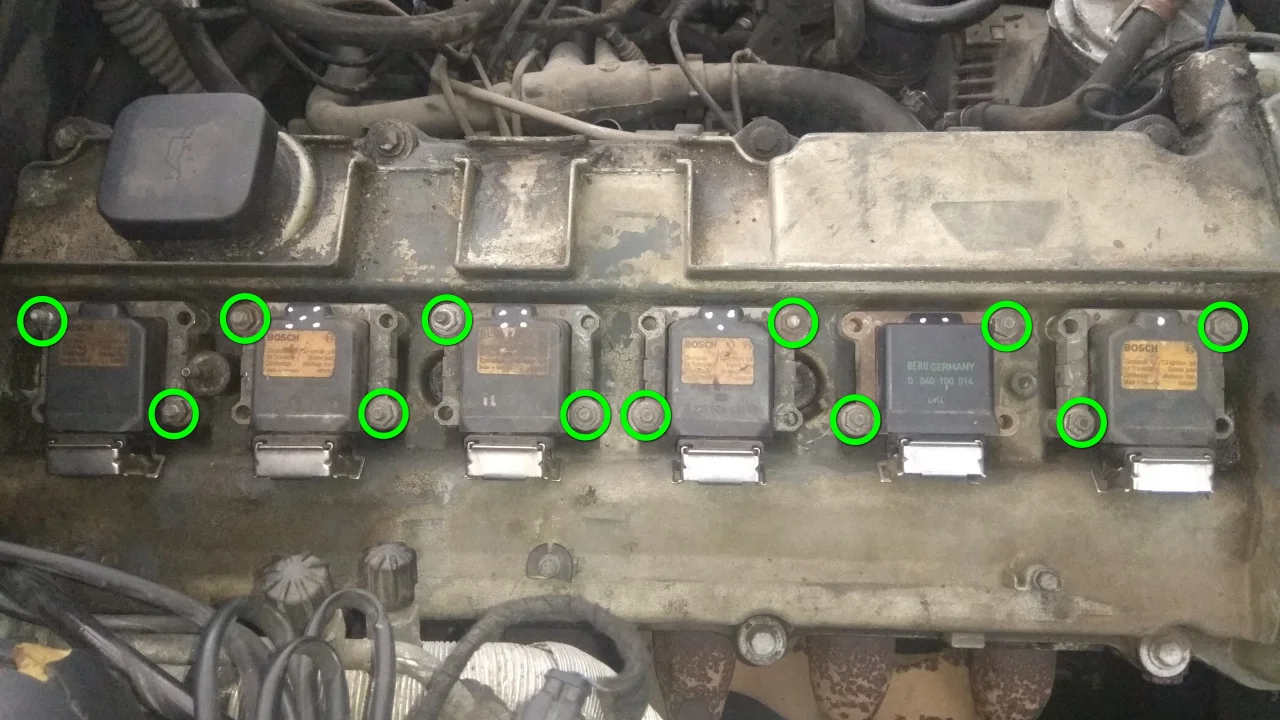

Сняв выпускной коллектор приступаем к снятию клапанной крышки. Ключиком на 10мм откручиваем гайки крепления катушек зажигания и снимаем катушки с двигателя. Также можно корректором пометить какая катушка с какого цилиндра и при сборке установить всё на свои места.

Тем же ключом откручиваем четырнадцать гаек крепления клапанной крышки.

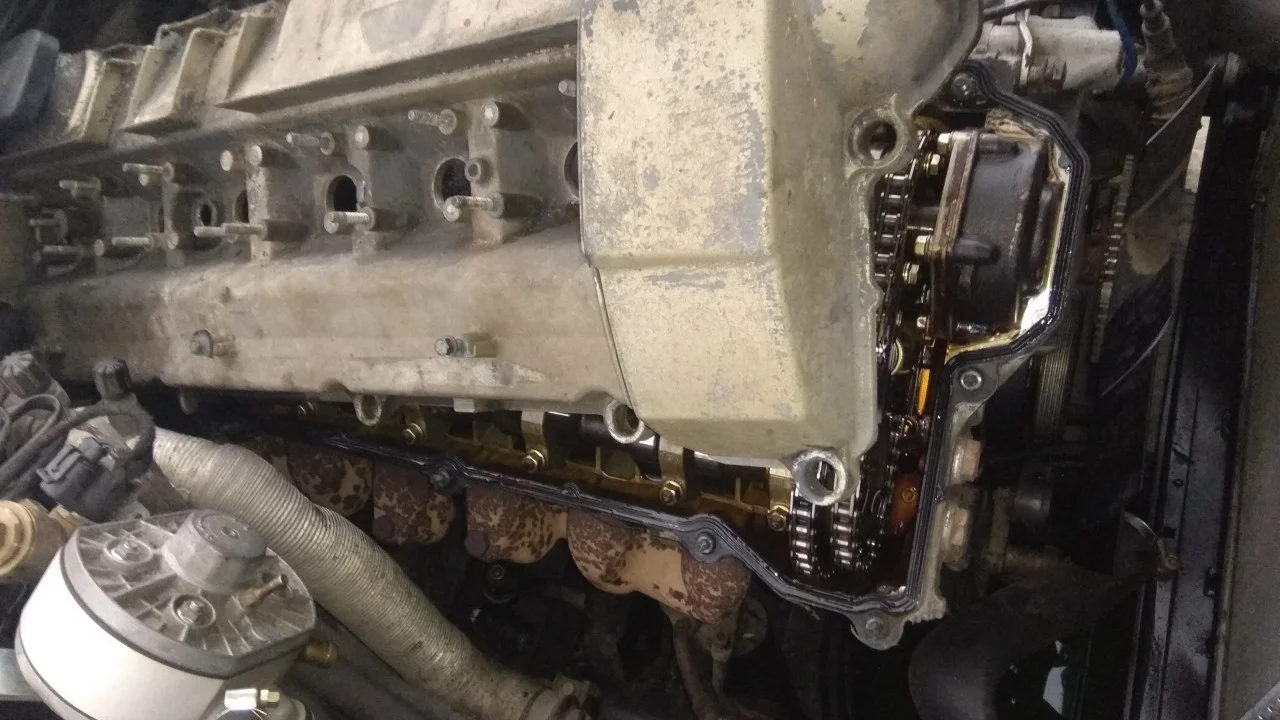

Снимаем клапанную крышку, убирая её в сторону.

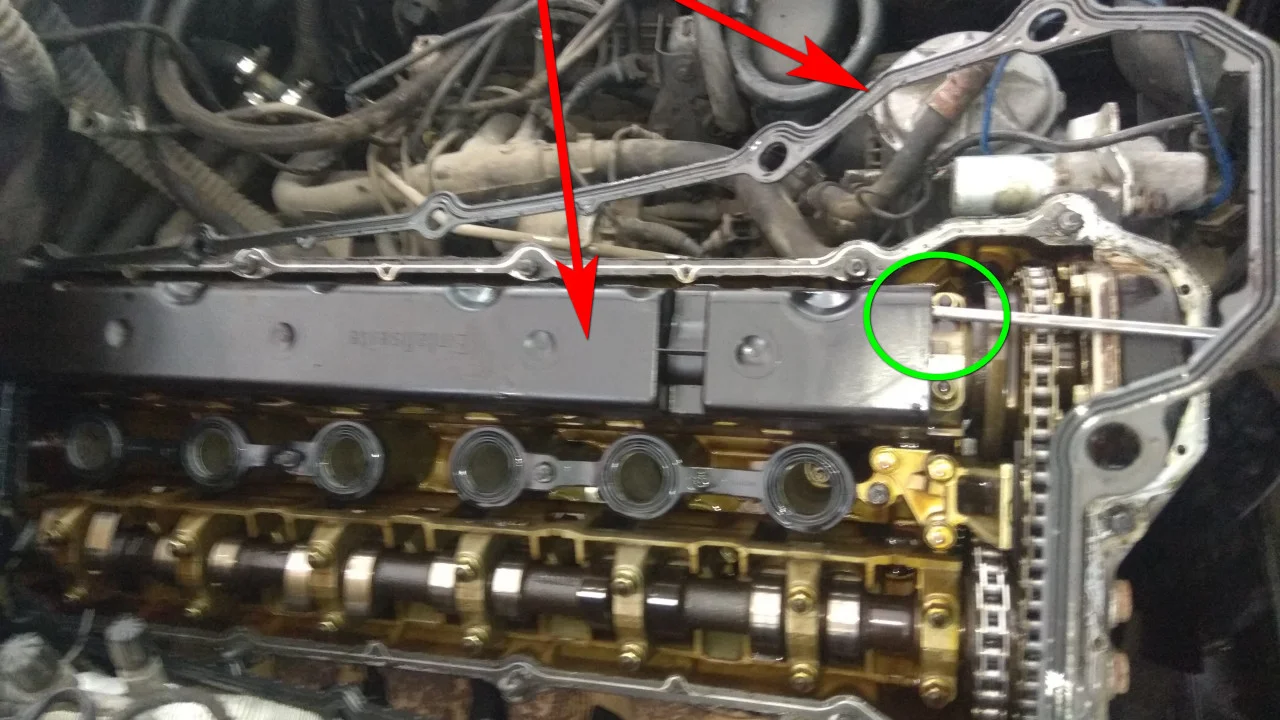

Так же сразу снимаем и убираем прокладку клапанной крышки и пластиковую крышку распредвала, поддев её с краю отверткой.

Берем большую трещотку и удлиненную головку на 22 мм и одеваем на болт коленвала. Проворачиваем двигатель до установки меток ГРМ. Крутить двигатель необходимо по часовой стрелке.

Метка коленвала находится сверху шкива, возле датчика коленвала. На крышке двигателя есть отливка, а на шкиву есть отметка и надпись ОТ. Прокручиваем двигатель до совмещение этих меток.

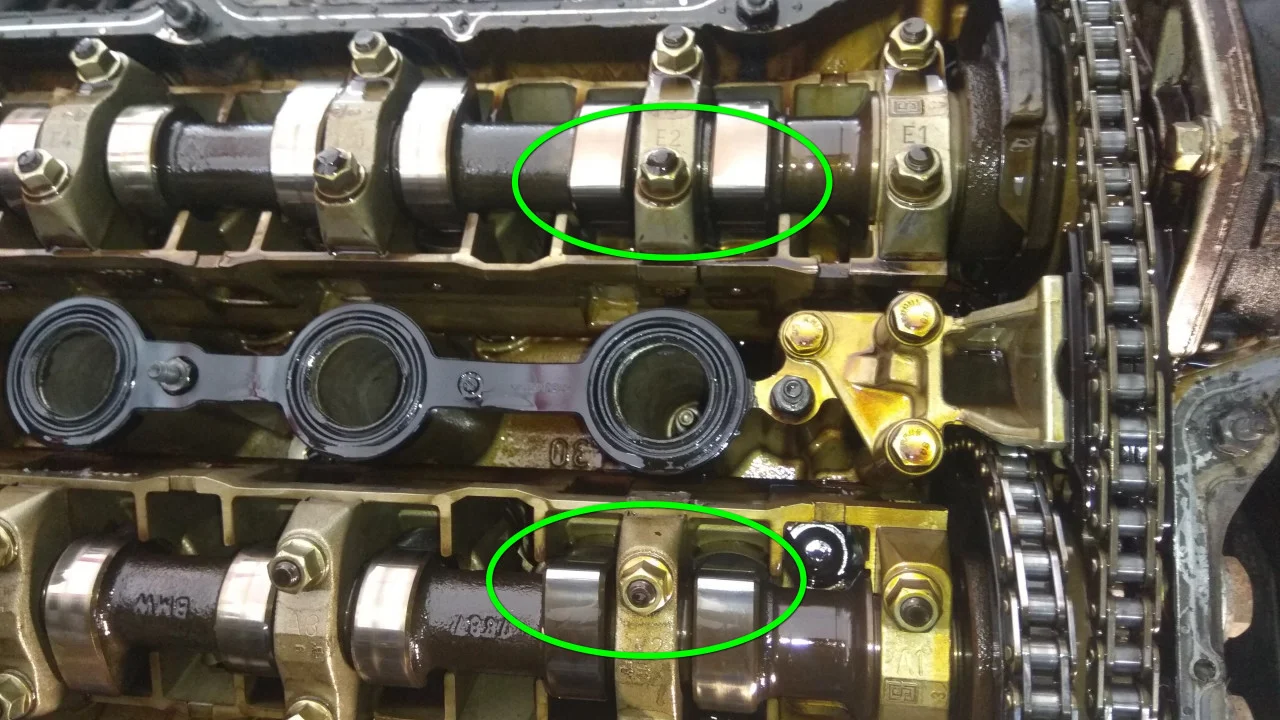

В этом положении кулачки распредвалов на первом цилиндре должны быть направлены вверх и немного во внутрь двигателя, как указано на фото.

А квадраты на концах распредвалов должны быть в одной плоскости. Если положить на них линейку, то нигде на квадратах не должно быть просветов.

Теперь, когда двигатель в метках, мы берем канцелярский корректор и устанавливаем свои метки на цепях, звездах, распредвале и ваносе.

И приступаем к снятию передней крышки головки. Ключами на 10 мм и 13 мм откручиваем семь крепежных болтов.

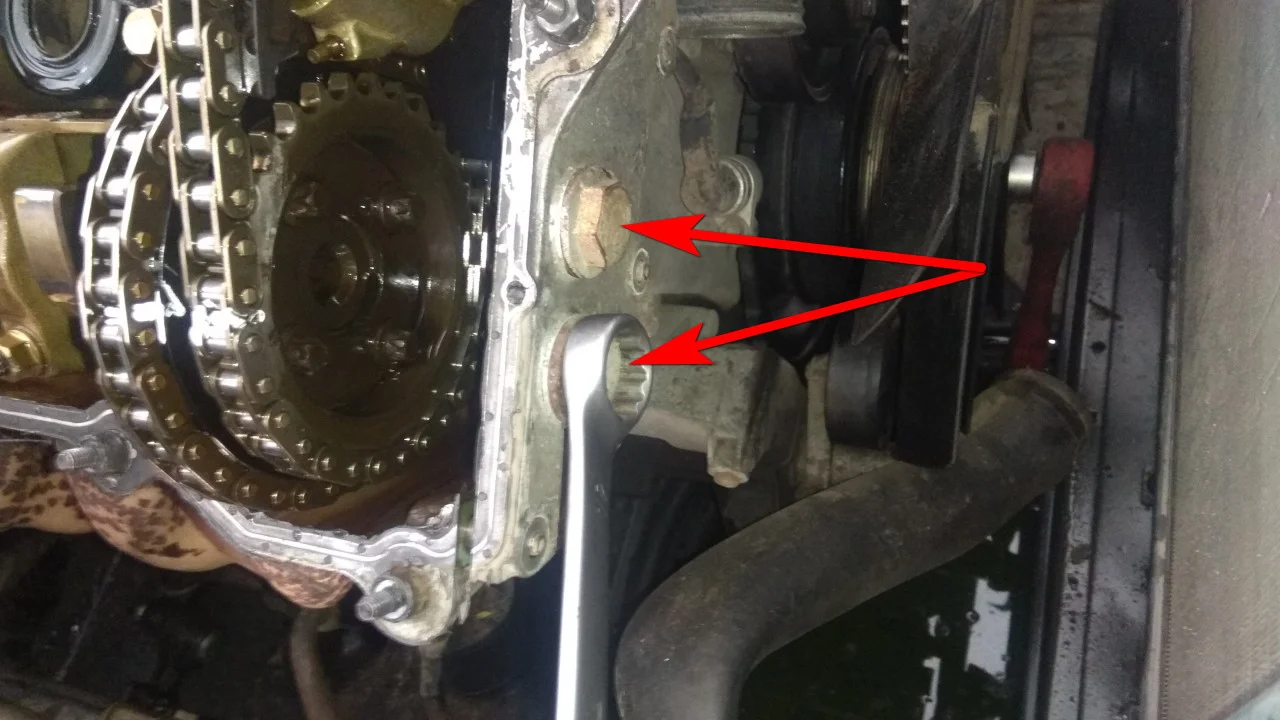

Ключом на 19 мм откручиваем две заглушки, которые сделаны специально для откручивания болтов звёзд распредвала.

Далее с помощью torx Е10 откручиваем четыре болта крепления звёзд выпускного распредвала.

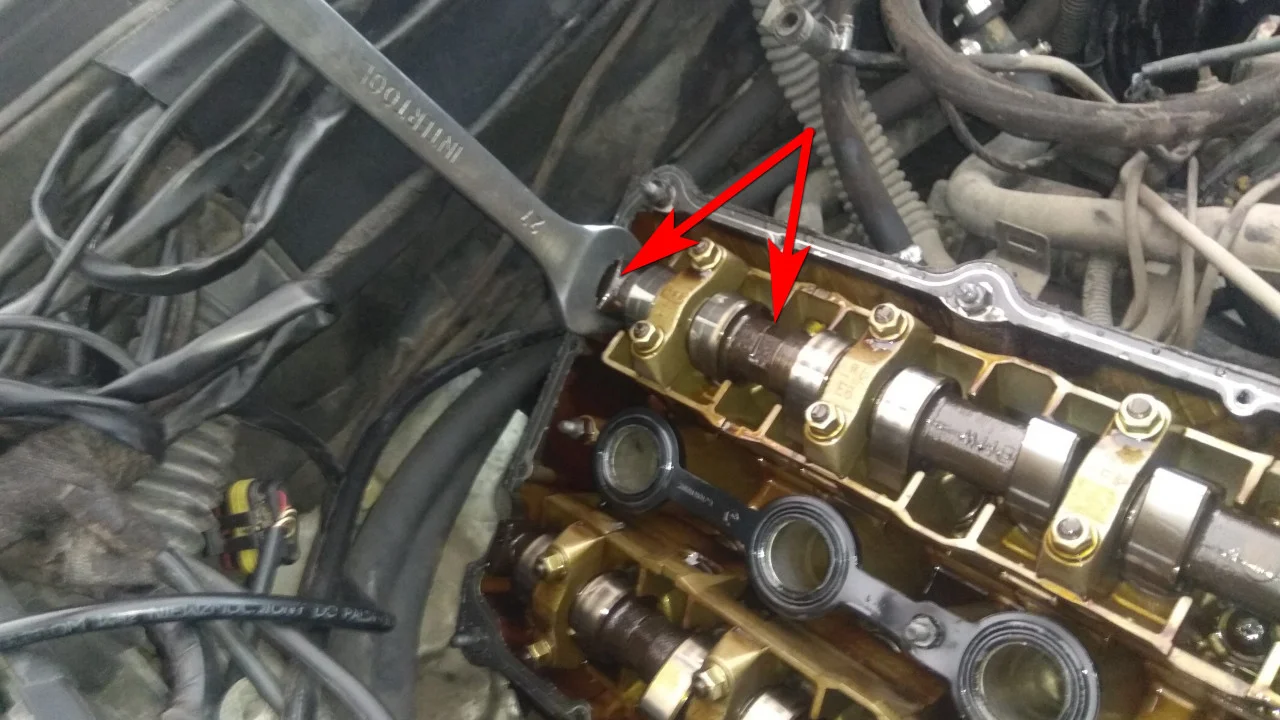

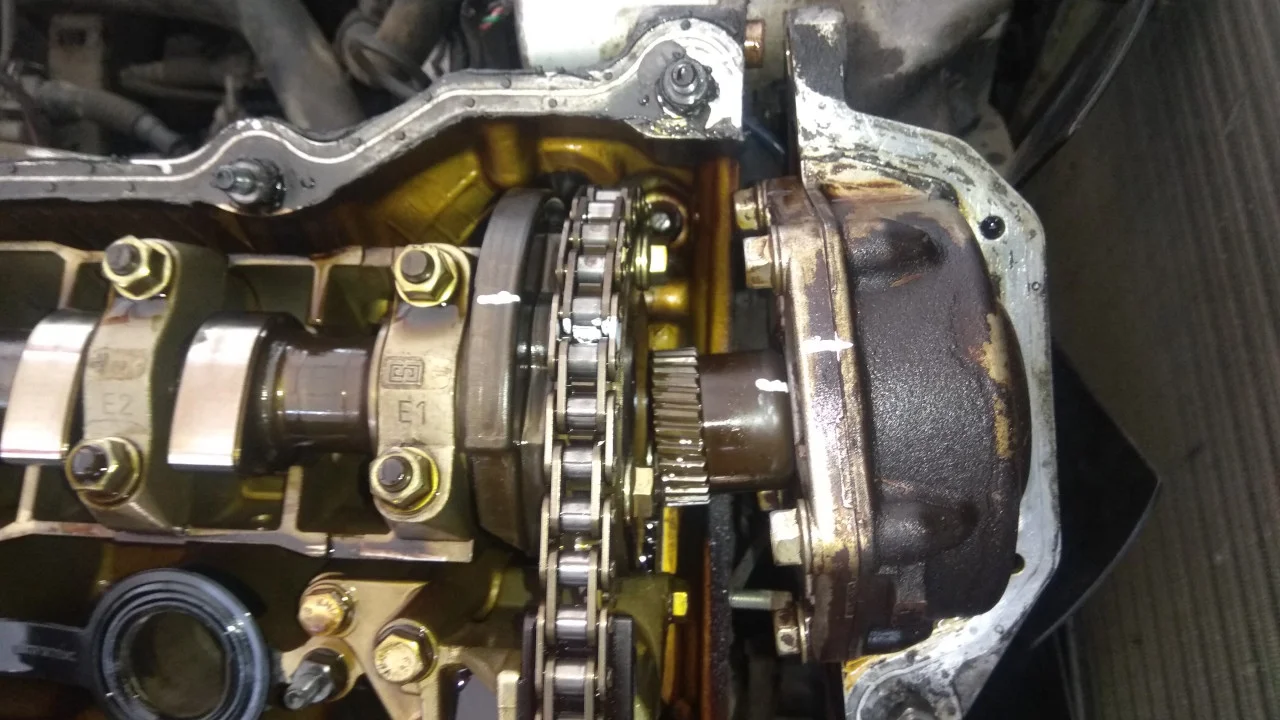

Для снятия передней крышки с ваносом нам необходимо будет немного прокручивать впускной распредвал. Для этого необходим ключ на 27 мм, если крутить за квадрат, или ключ на 24 мм, если крутить за специальные грани.

Зубцы на ваносе сделаны под наклоном, поэтому немного прокручиваем распредвал и снимаем ванос и переднюю крышку ГБЦ.

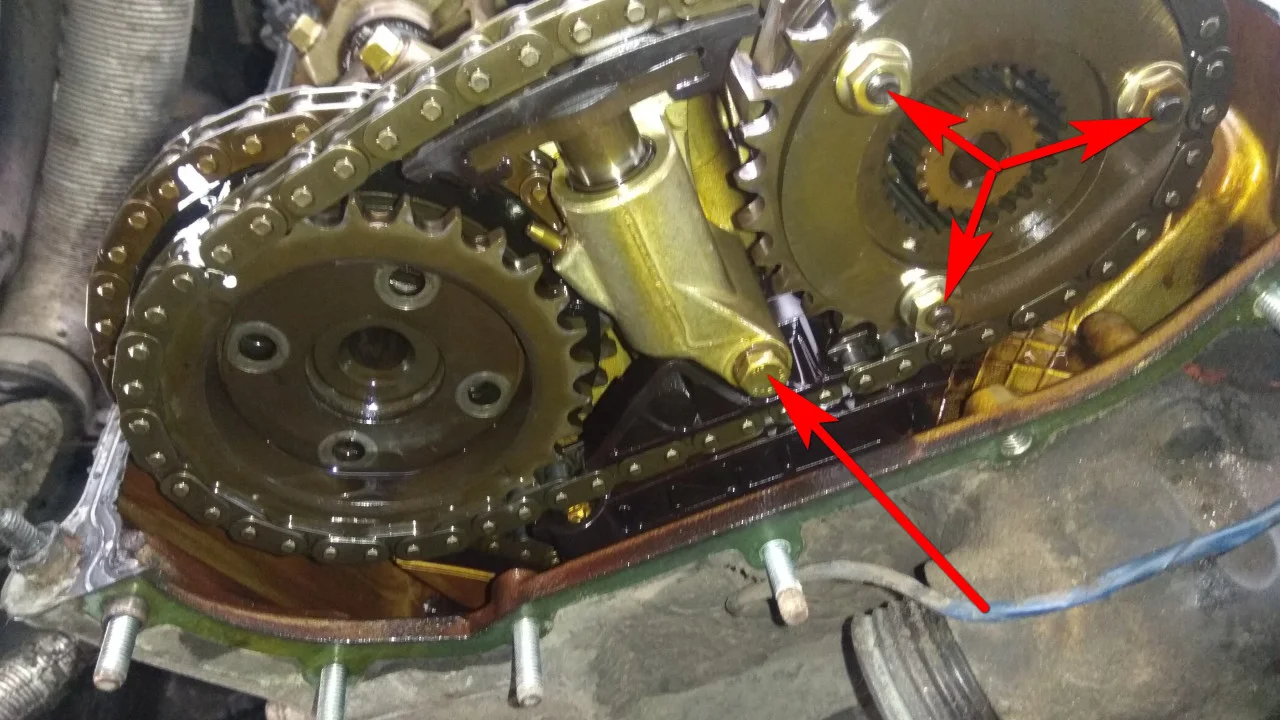

Ключом на 13 мм откручиваем три гайки крепления звезды впускного распредвала. А ключом на 10 мм откручиваем болт крепления натяжного механизма.

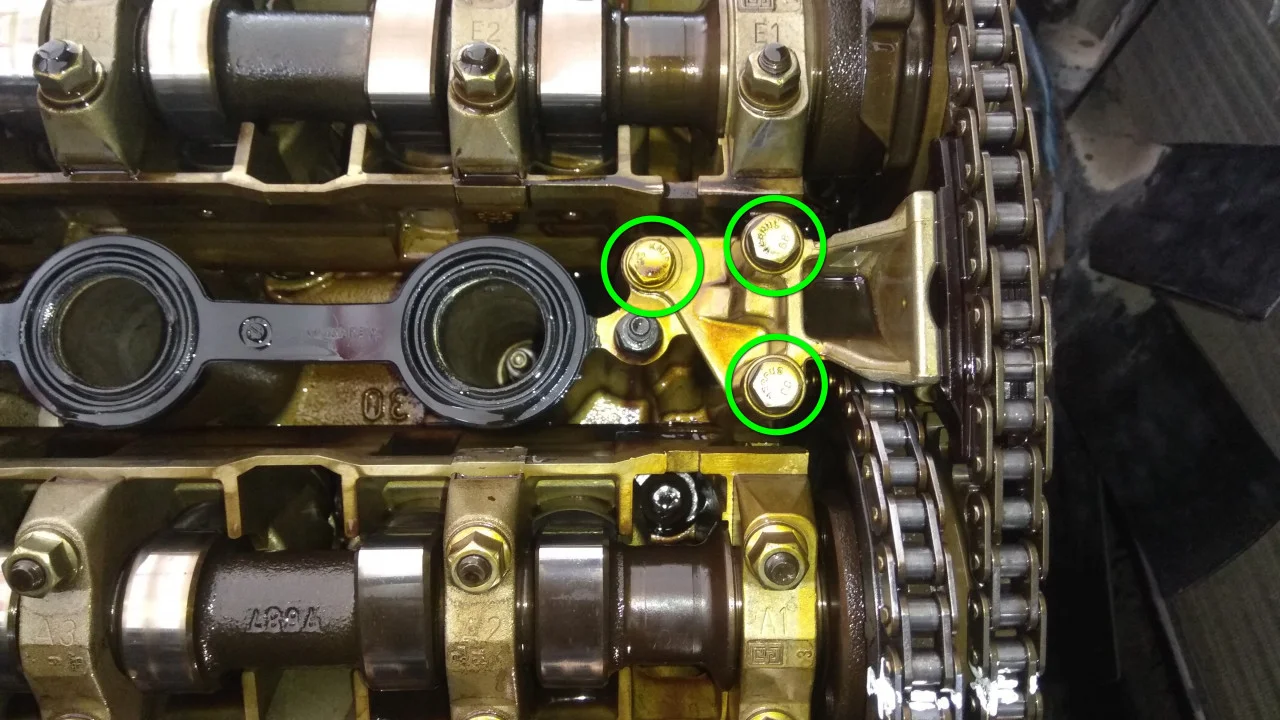

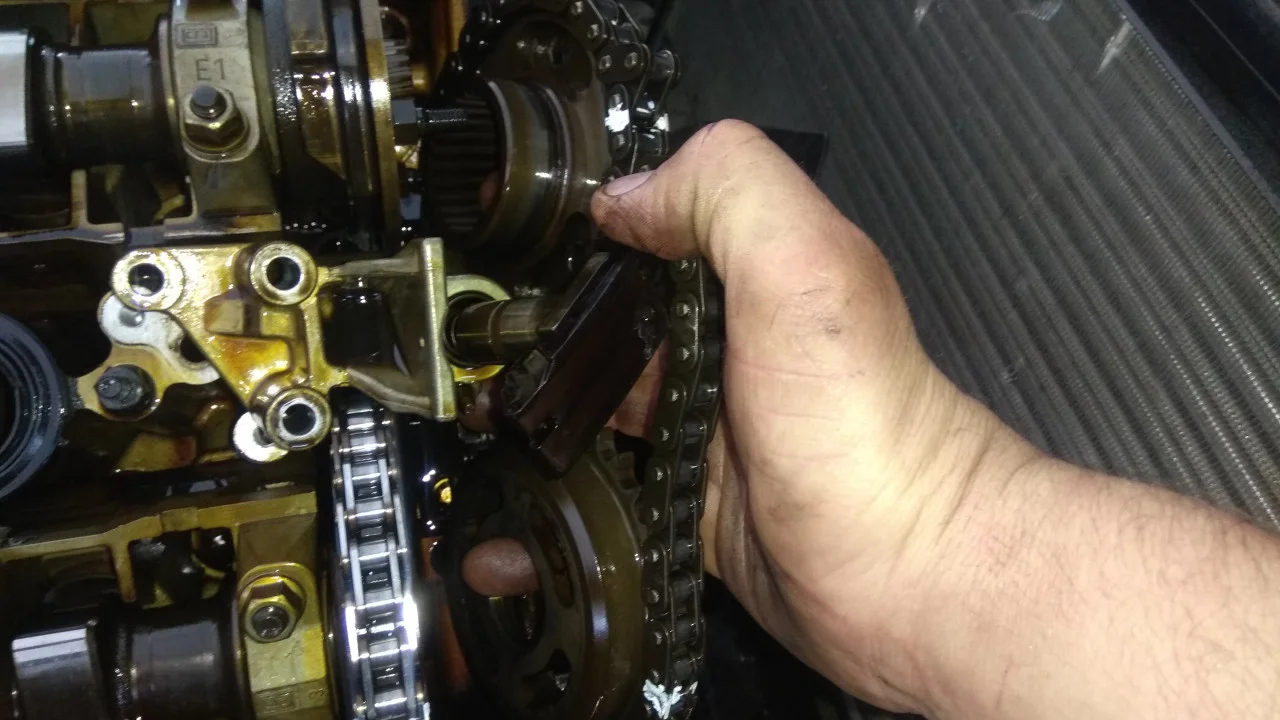

И еще необходимо сверху открутить три болта натяжного механизма тем же ключом на 10 мм.

Теперь мы свободно снимаем маленькую цепь с натяжителем и звездами.

Сразу же откручиваем успокоитель цепи и два маленьких болта крепления ГБЦ.

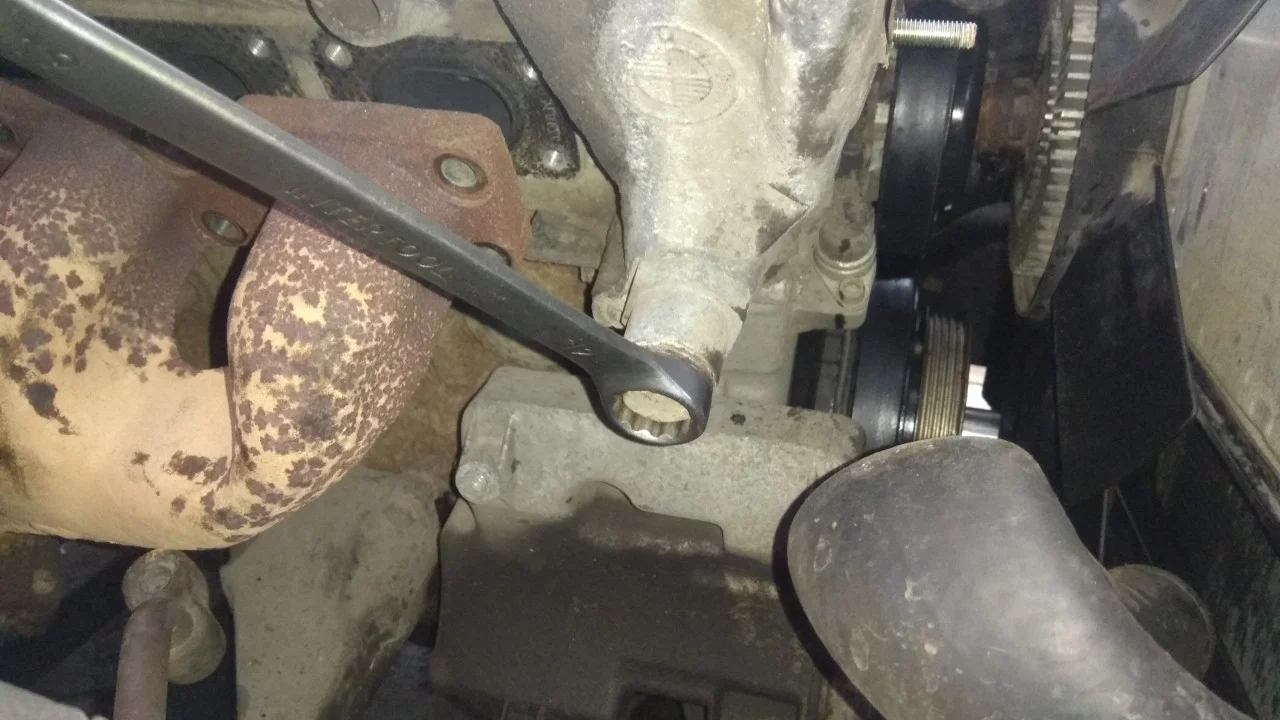

Ключом на 19 мм откручиваем натяжитель цепи и вытаскиваем его, ослабляя натяжку цепи.

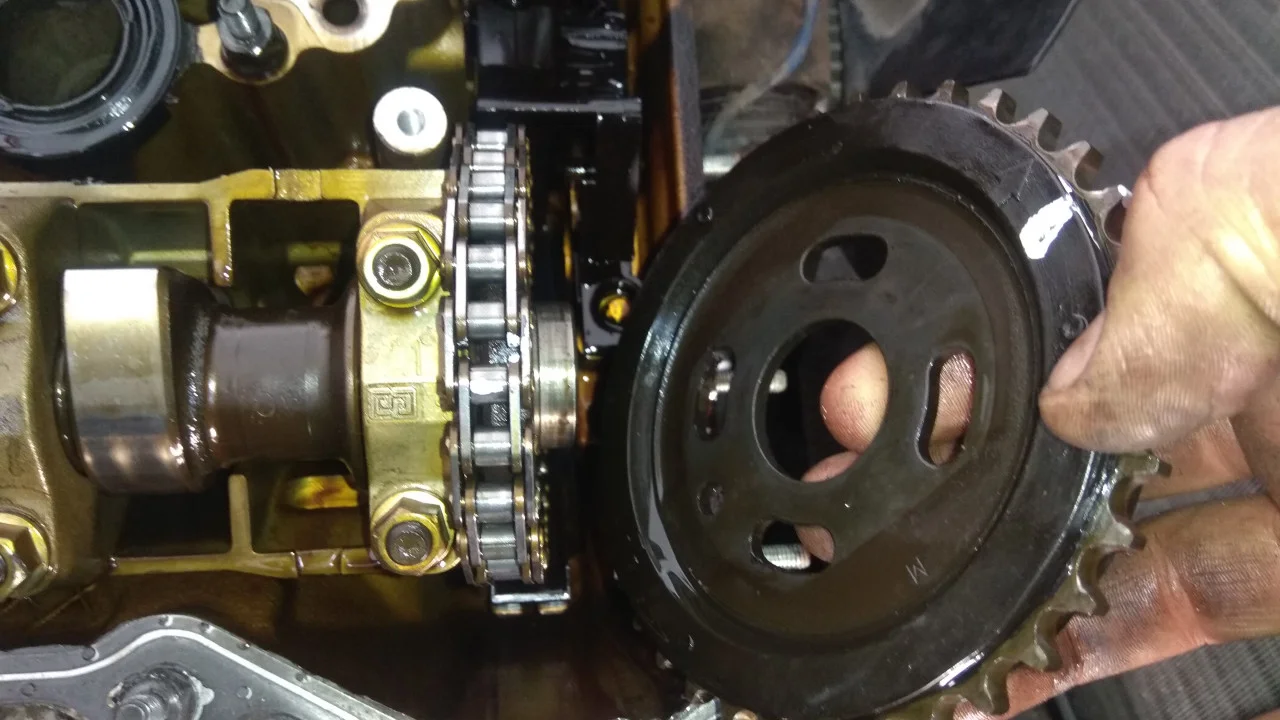

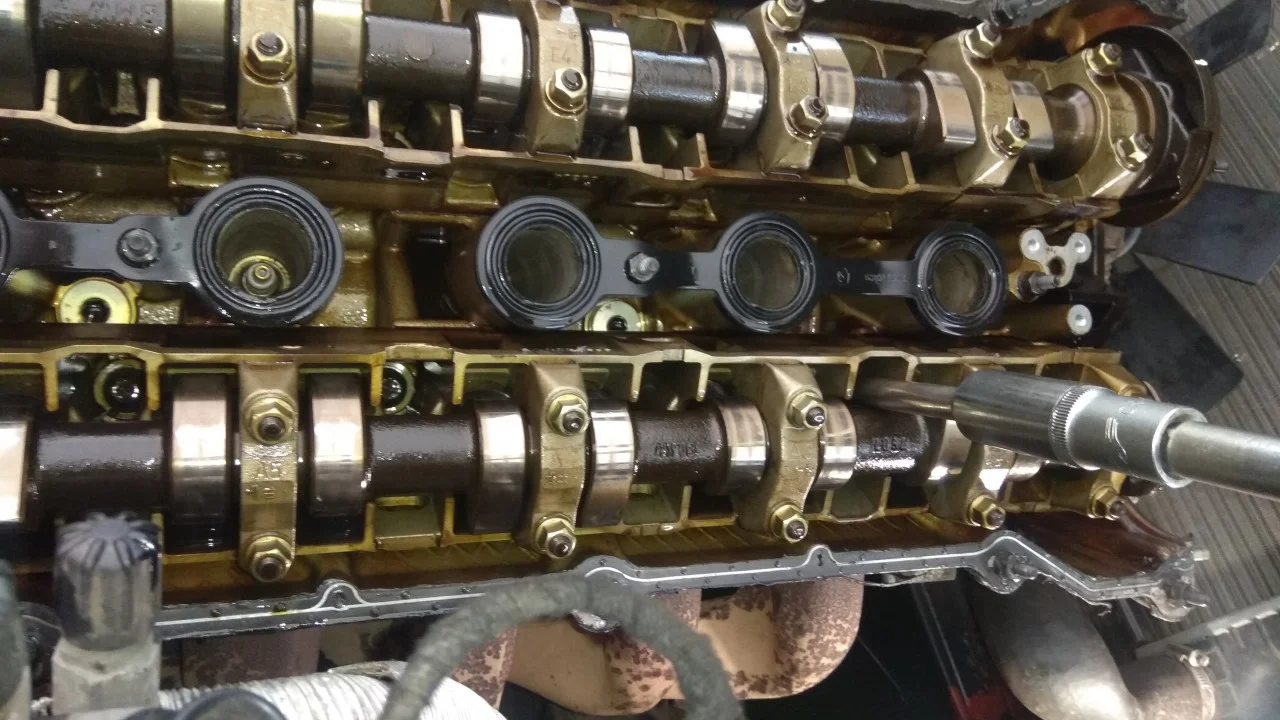

После снятия натяжителя, цепь ослабилась, и стало возможным снять еще одну звезду выпускного распредвала.

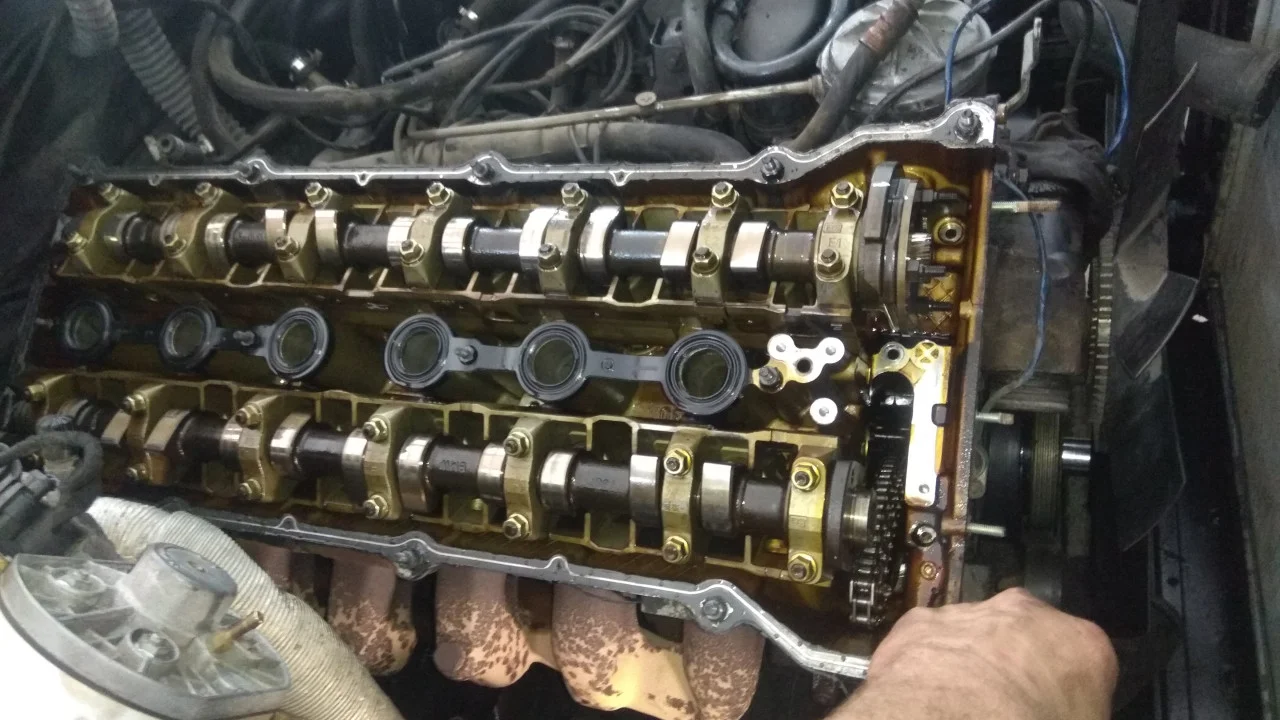

Теперь, когда от головки двигателя уже всё отключено, можем приступать к откручиванию болтов крепления ГБЦ. Для откручивания используем torx E12.

Открутив болты снимаем головку с двигателя. Лучше кого-то позвать на помощь, так как ГБЦ не очень легкая и одному снимать будет не очень удобно.

Сняв ГБЦ внимательно осматриваем блок двигателя, прокладку и головку. Пытаемся найти причину неисправности.

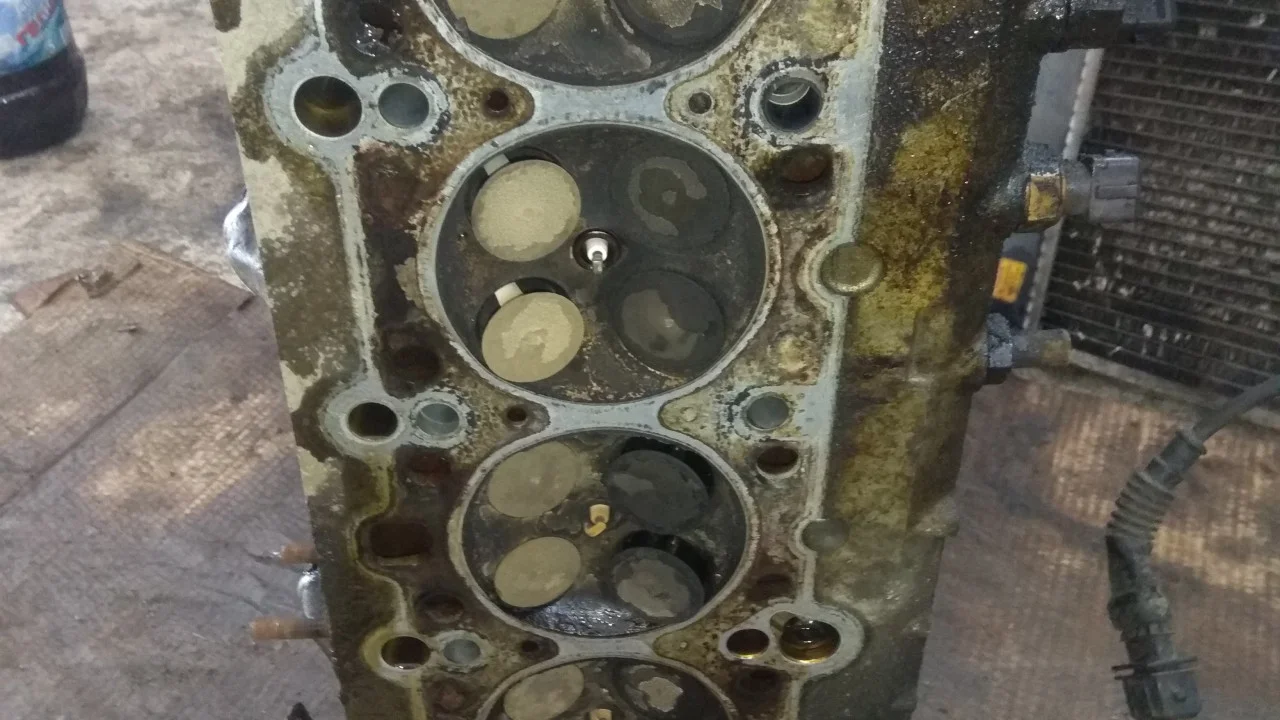

На ГБЦ никаких явных следов пробитой прокладки или прогнивших каналов не видно.

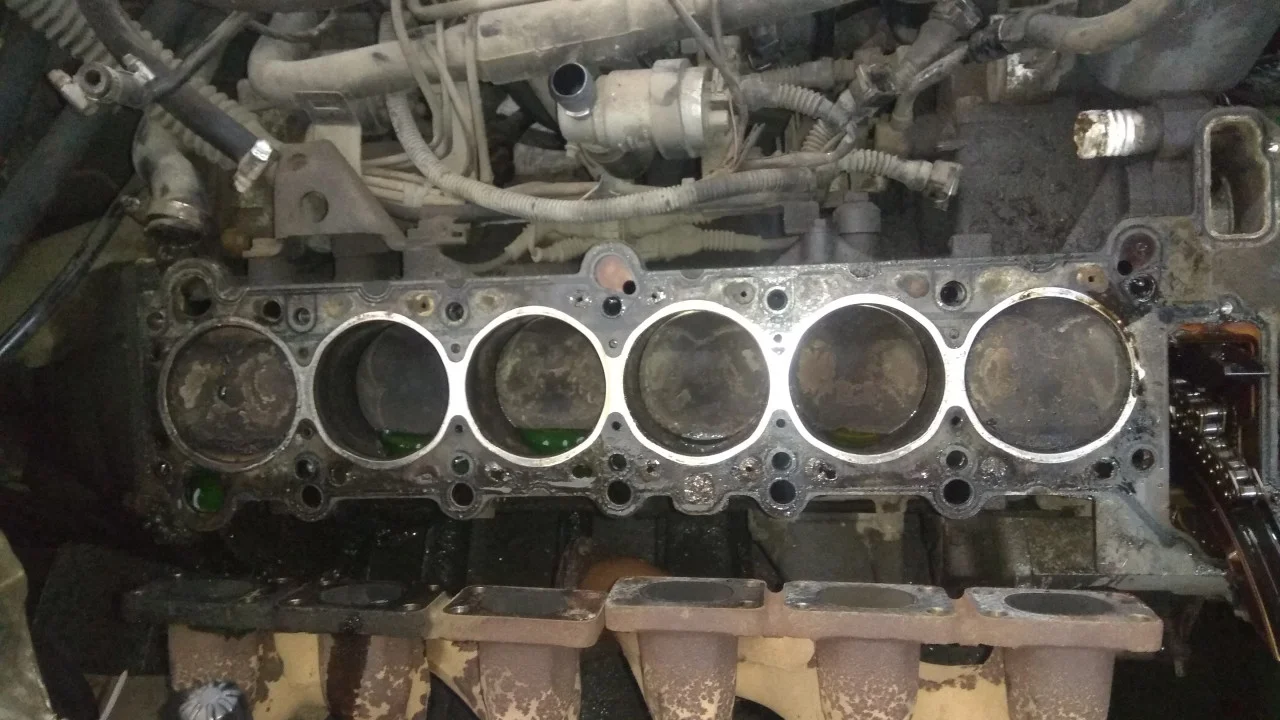

На блоке видно, что антифриз попадал в шестой цилиндр, поршень немного вымыт по краям.

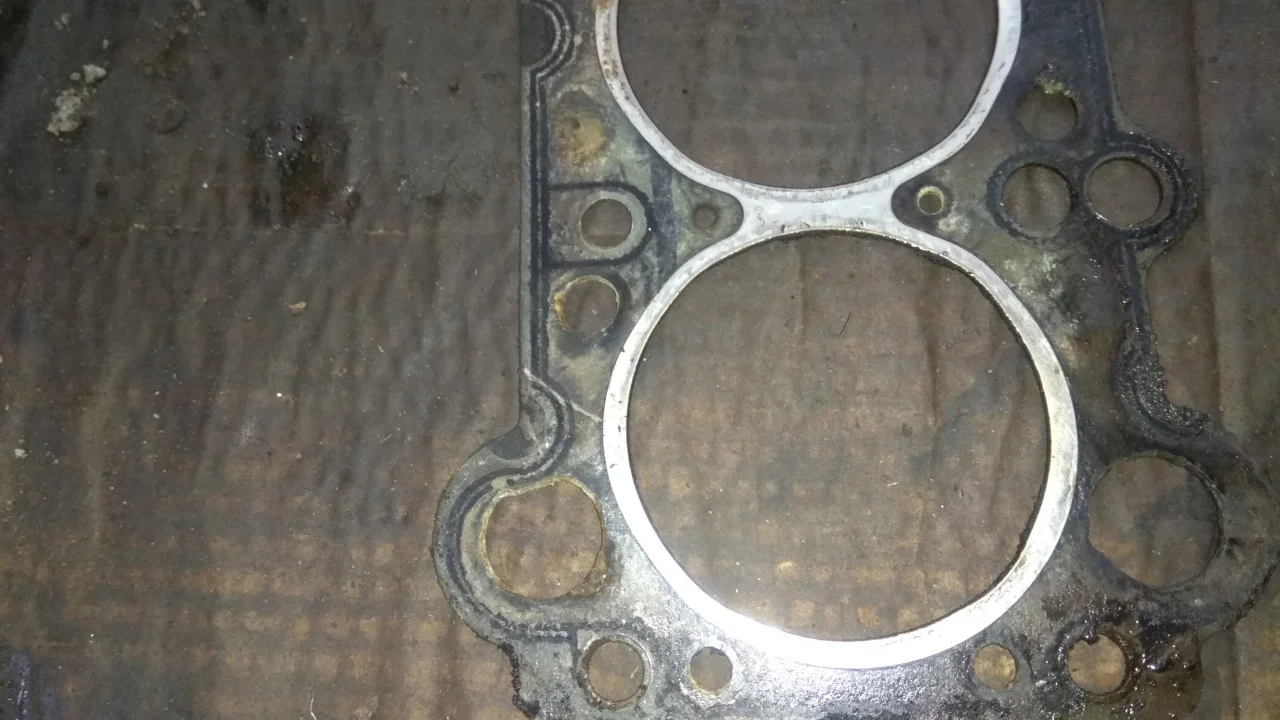

А вот на прокладке никаких следов пропуска антифриза нет. Так как чётко понять как охлаждающая жидкость попала в цилиндр мы не смогли, придется разбирать голову и отдавать её на опрессовку, чтобы проверить ГБЦ на внутренние трещины.
