Замена сальников клапанов на ВАЗ 2110 8кл.

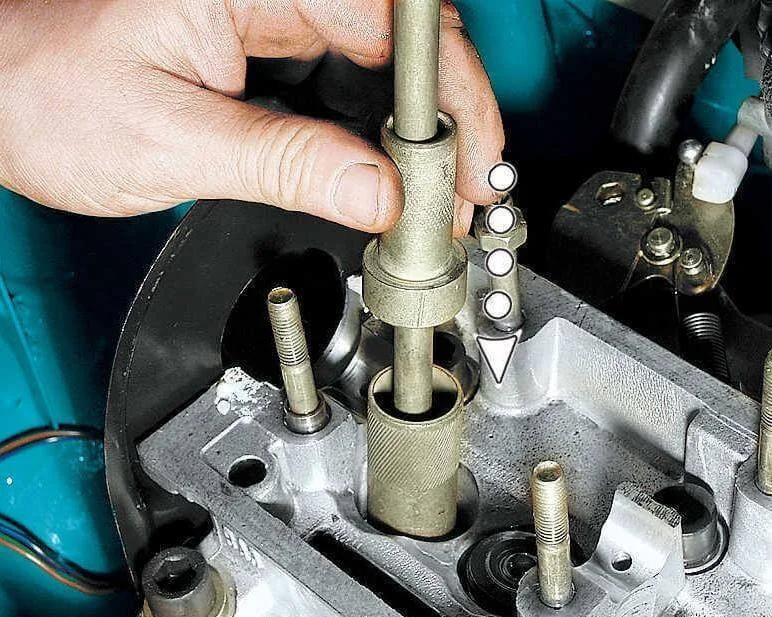

Резко ударьте бойком по втулке приспособления. Затем так же резко ударьте по бойку ручки приспособления, спрессовав тем самым колпачок с втулки.

Проследите, чтобы направляющие втулки вошли в отверстия корпусов подшипников. Окончательно затяните гайки в указанной последовательности. Установите сальник распределительного вала. Проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их. Далее следует сборка в обратной последовательности.

Установите корпуса подшипников распределительного вала, оденьте на шпильки шайбы и заверните гайки их крепления в два этапа в указанном порядке: – заверните гайки до касания корпусов подшипников к поверхности головки блока.

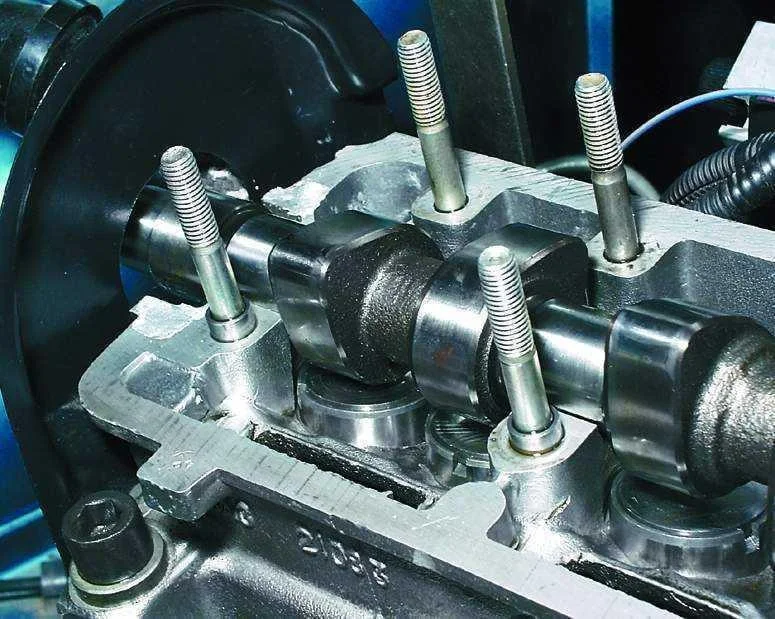

Нанесите герметик на головку блока в зоне крайних опор распределительного вала.

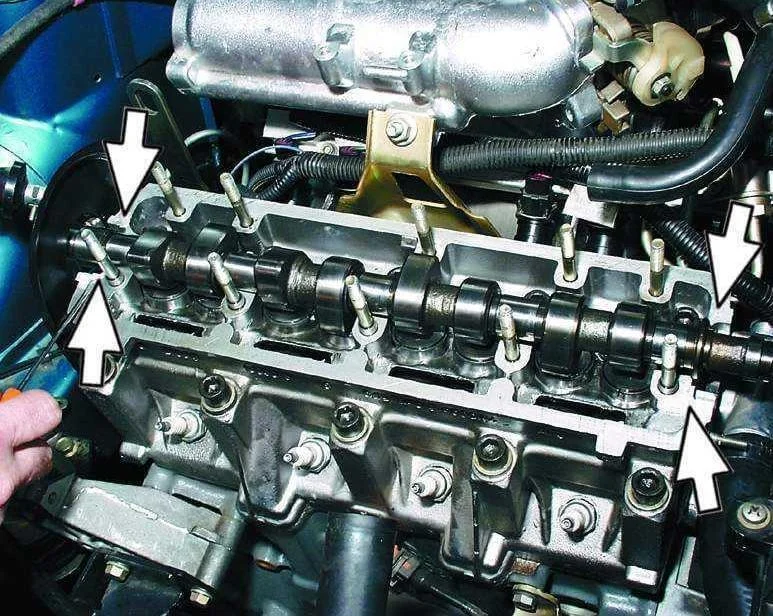

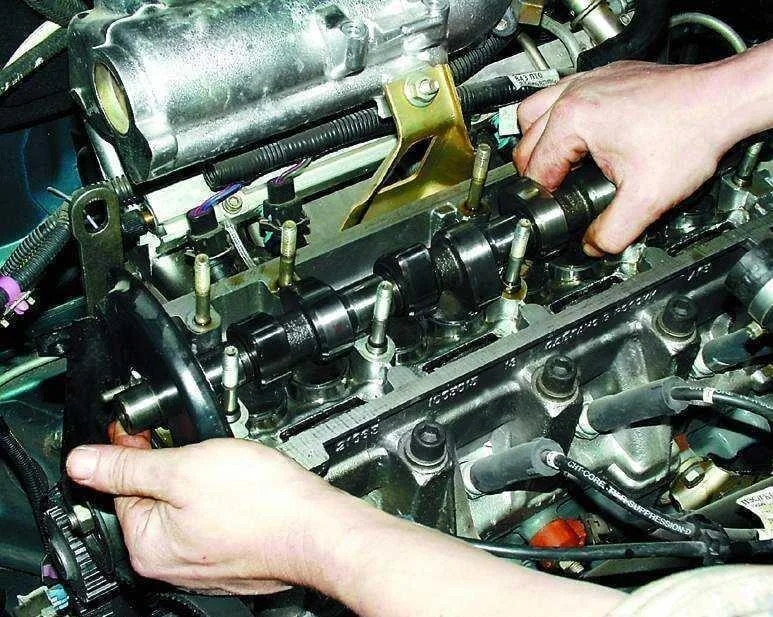

Установите распределительный вал в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.

Установите пружины и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. Выньте из отверстия под свечу оловянный пруток.

Установите на колпачок пружину, если ее снимали. Аналогичным образом замените остальные маслосъемные колпачки.

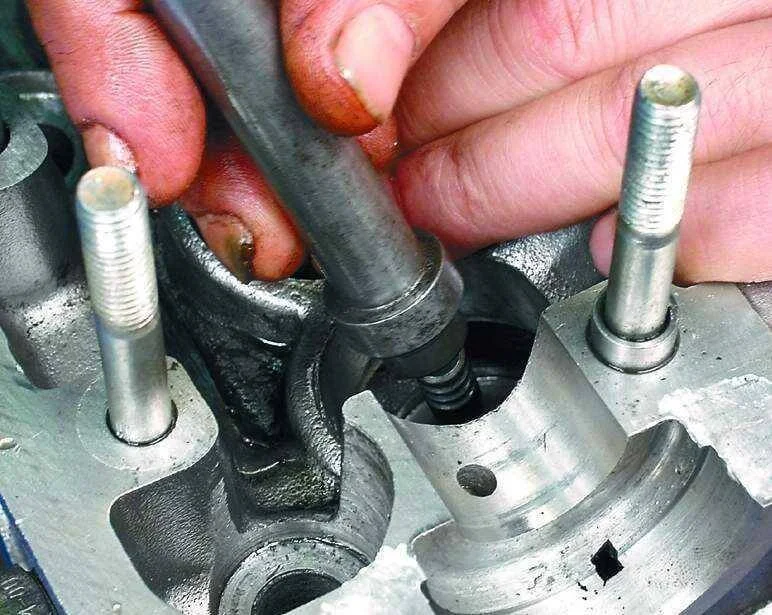

Осторожно запрессуйте колпачок до упора в нижнюю тарелку.

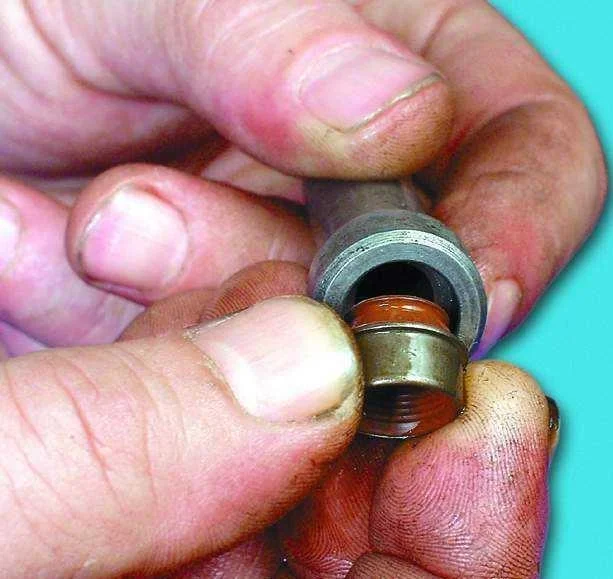

Окуните маслосъемный колпачок в моторное масло и вставьте его в оправку.

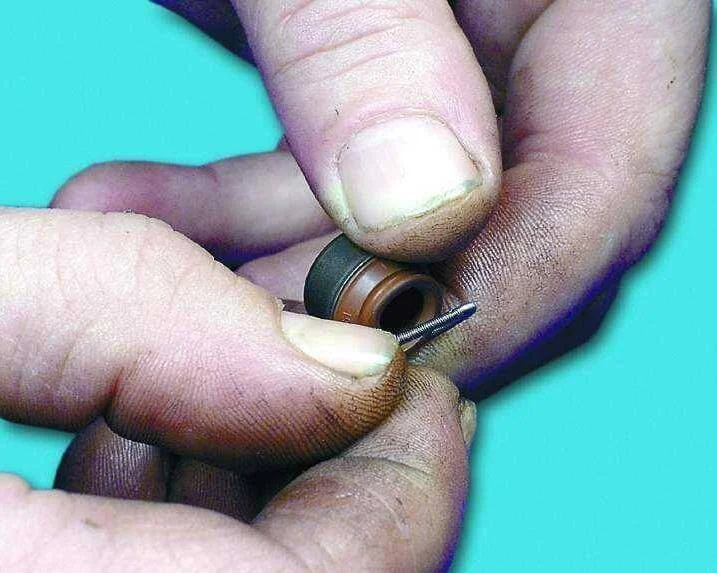

Перед установкой новых маслосъемных колпачков рекомендуется снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах.

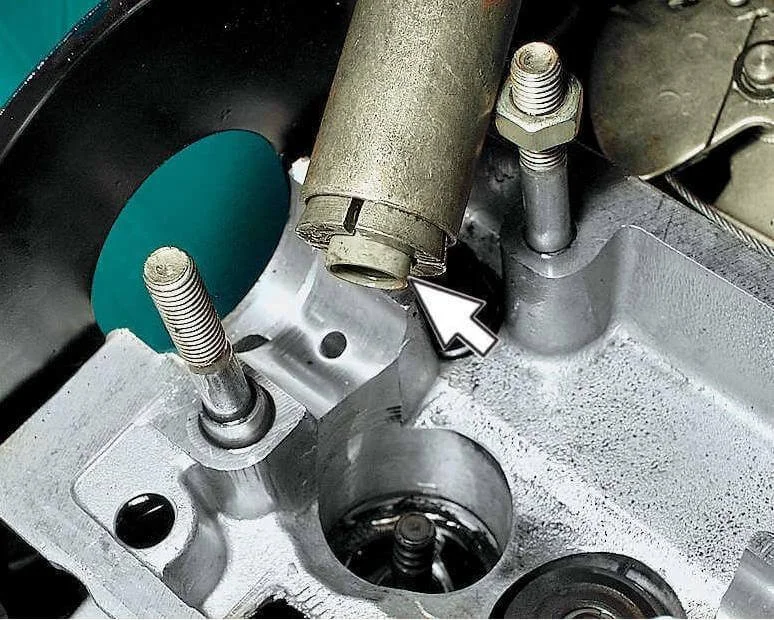

Выньте колпачок из цанги приспособления. При отсутствии приспособления для снятия колпачков используйте пассатижи. При этом усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов.

Снять провода «массы», открутив две гайки «1». Затем отверните две гайки 2 и болт 3 крепления задней крышки головки блока. Снимите заднюю крышку с головки блока.

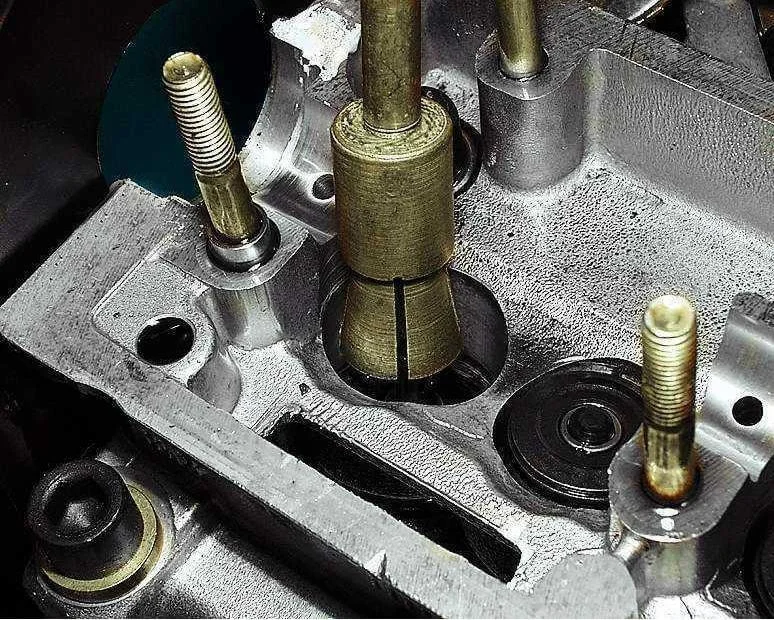

Для этого установите цангу приспособления для снятия маслосъемных колпачков на колпачок.

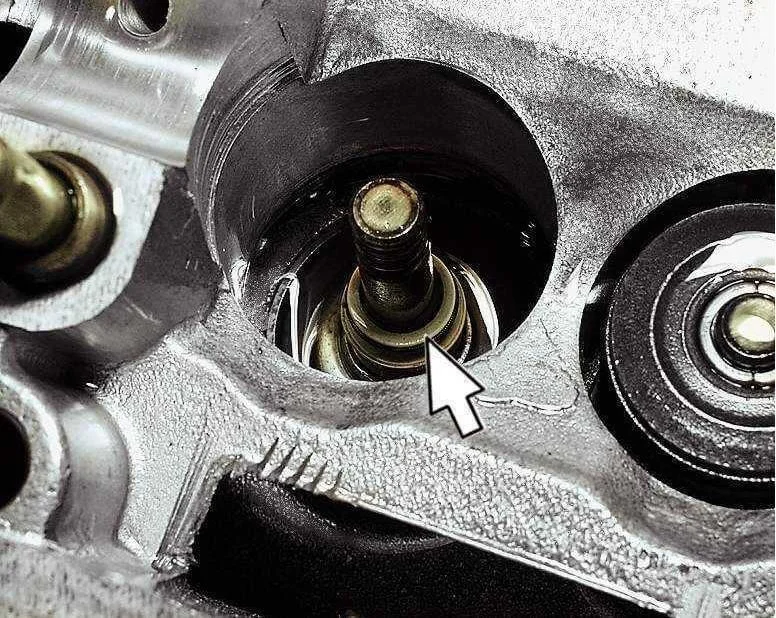

Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

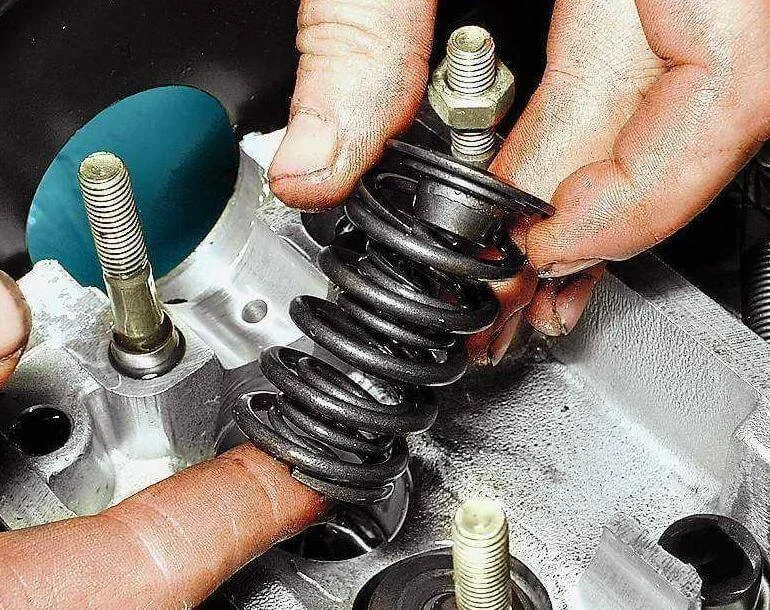

Выньте верхнюю тарелку пружин, внутреннюю и наружную пружины клапана.

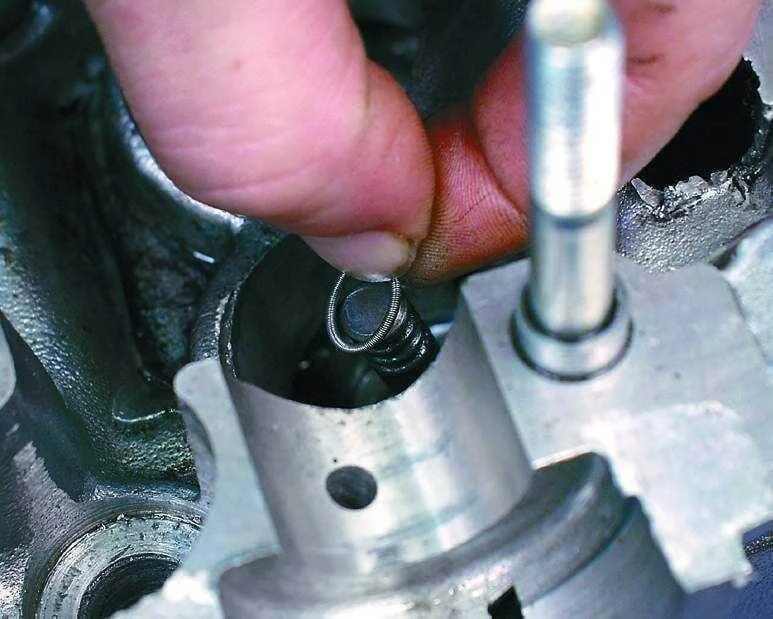

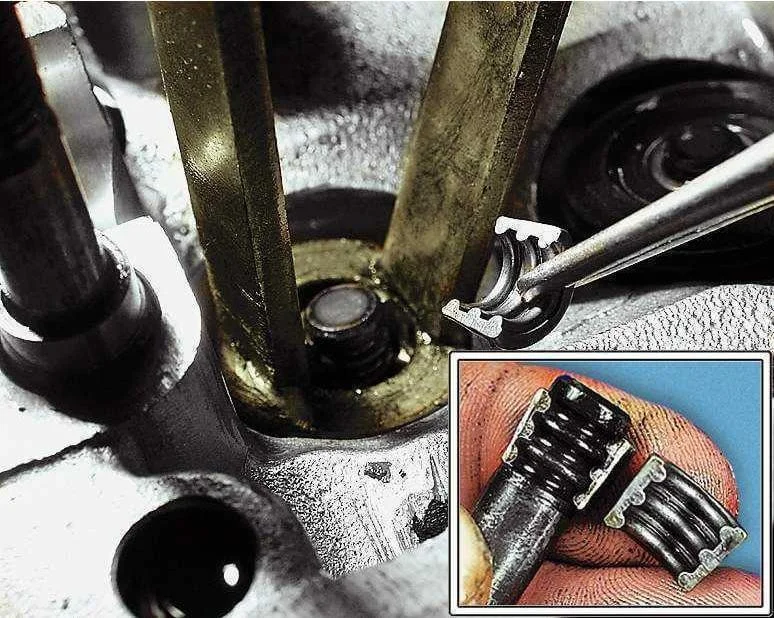

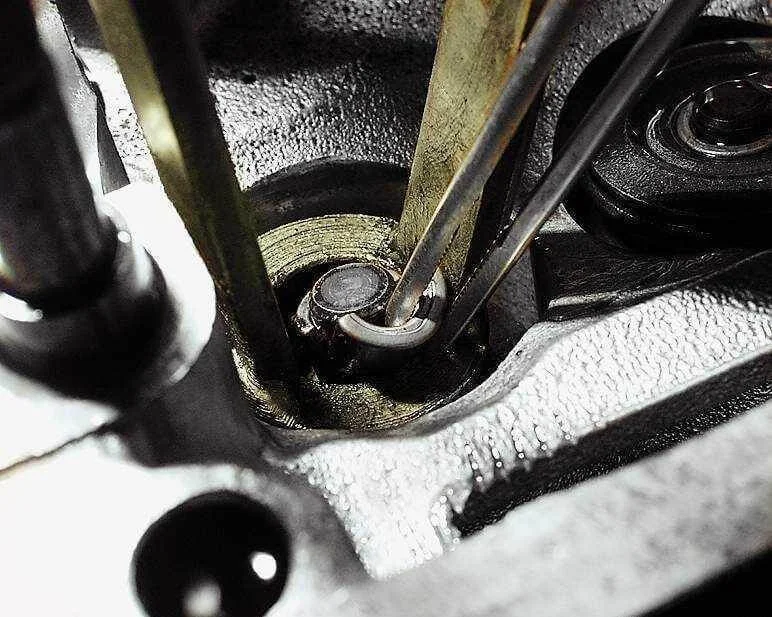

Выньте с помощью пинцета два сухаря. Затем снимите приспособление.

Установите приспособление для сжатия пружин клапанов в соответствии с фото. При этом используйте гайку без зубчатого буртика. Сожмите приспособлением пружины клапана.

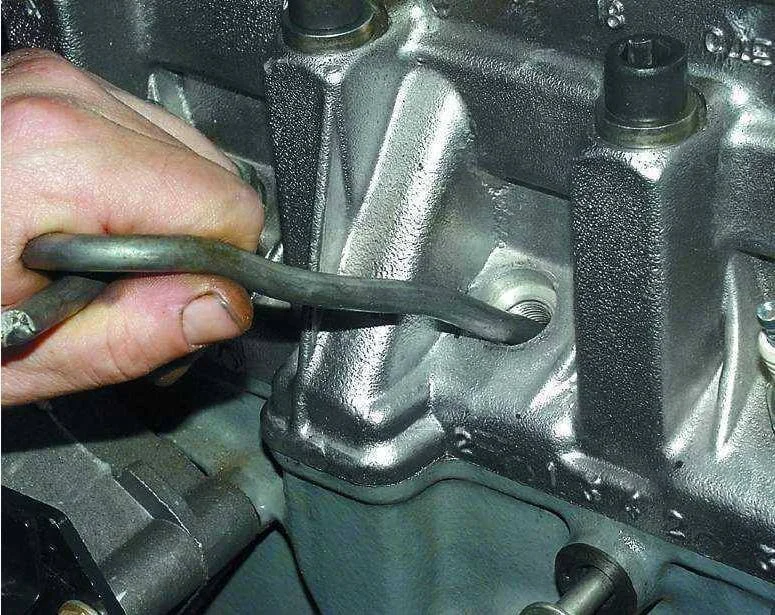

Проверните коленчатый вал так, чтобы поршень, соответствующий заменяемым колпачкам, находился в ВМТ. Вывернув свечу, вставьте оловянный пруток через отверстие для свечи между поршнем и клапаном (чтобы клапан не провалился вниз).

Снимите сальник с распредвала.

Снимите распредвал с головки блока.

Если шпонка в пазу распределительного вала сидит не плотно, выньте ее, чтобы не потерять.

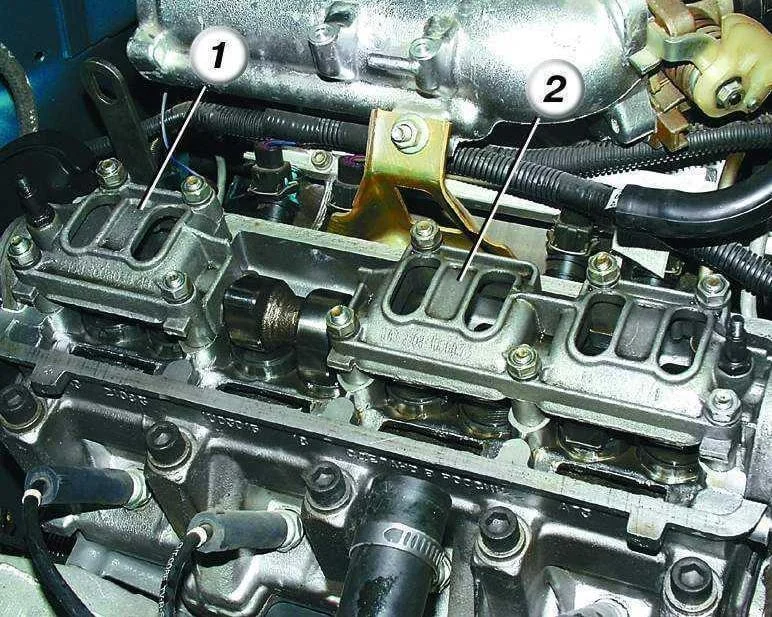

Отверните равномерно четыре гайки крепления переднего 1 и шесть гаек крепления заднего 2 корпусов подшипников распредвала и снимите шайбы. Затем снимите оба корпуса.
