Детали и узлы системы смазки двигателя 1.4 л 16V (BCA)

Детали и узлы:

• 1 - Разъём;
• 2 - Датчик давления масла -F1-, 25 Нм. Проверка. При негерметичности разрезать и заменить уплотнительное кольцо;
• 3 - 20 Нм;
• 4 - Маслозаливная горловина. Детали а/м с двигателями BCA. Снятие и установка (а/м с двигателями BCA);
• 5 - Маслоизмерительный щуп. Уровень масла не должен быть выше отметки max!;
• 6 - Трубка. Для откачки масла снять;
• 7 - Направляющая трубка;
• 8 - Зубчатый ремень основной ременной передачи. Перед снятием пометить направление вращения. Проверить степень износа. Не перегибать. Установка зубчатого ремня. Снятие, установка и натяжение;
• 9 - Направляющий ролик. Зубчатого ремня основной ремённой передачи;
• 10 - Масляный фильтр. Откручивать за шестигранник. Затягивать от руки. Соблюдать указания, имеющиеся на корпусе фильтра;
• 11 - Масляный насос. Заменяется только в сборе. Надлежащим образом устанавливать на носок коленчатого вала. Посадка — на центровочные втулки. Снятие и установка;
• 12 - 12 Нм, заменить;
• 13 - Зубчатый шкив коленвала;
• 14 - Манжетное уплотнение, замена;
• 15 - Прокладка, заменить;
• 16 - 20 Нм;
• 17 - Прокладка. Посадка — на центровочные втулки. Заменить;
• 18 - 10 Нм;
• 19 - Маслоприёмник. Очистить сетчатый фильтр;
• 20 - Натяжной ролик основной передачи. Проверка. Натяжка зубчатого ремня;
• 21 - Датчик уровня и температуры масла -G266-. При наличии повреждений заменить, проверка;
• 22 - Уплотнительное кольцо, заменить;
• 23 - Масляный поддон, перед установкой очистить посадочные поверхности. Устанавливать с использованием герметика -D 176 404 A2-. Снятие и установка;
• 24 - Резьбовая пробка отверстия для слива масла, 30 Нм, с несъёмным уплотнительным кольцом, заменить;
• 25 - винты крепления, 13 Нм. Только винты со стороны маховика отворачивать и затягивать с помощью торцевой насадки -T10058-;
• 26 - 45 Нм;
• 27 - Втулка, перед установкой масляного насоса смазать маслом;
• 28 - Уплотнительное кольцо. Заменить;
• 29 - Маслоотделитель. С обогреваемым вакуумным клапаном;
• 30 - Уплотнительное кольцо. При наличии повреждений заменить;
• 31 - к впускному коллектору, на а/м с двигателями BUD, CGGВ - к подогревателю вентиляции картера.

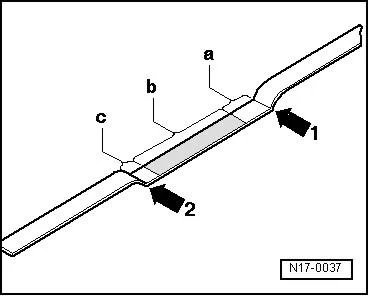

Метки на маслоизмерительном щупе:

1 - метка max.

2 - метка min.

a - При уровне масла выше рифлёного поля и ниже метки max. – масло не доливать!

b - При уровне масла в рифлёном поле: масло можно долить.

c - при уровне масла от отметки min. до рифлёного поля: долить макс. 0,5 л масла!
