Снятие двигателя 1.4 л BCA

При проведении работ потребуется отсоединить провод массы АКБ. Поэтому нужно проверить, установлено ли закодированное головное устройство. Если да, то перед отсоединением АКБ необходимо узнать защитный код.

Процедура снятия:

• Снять защитный кожух двигателя;
• Установить переднюю несущую панель в сервисное положение;
• Двигатель снимается вверх вместе с коробкой передач;
• Отсоединить провод массы от батареи при выключенном зажигании;
• После установки двигателя необходимо восстановить на прежних местах все кабельные стяжки, снятые или срезанные при демонтаже;
• Снять корпус воздушного фильтра - а/м с двигателями ВСА;
• Снять корпус воздушного фильтра - а/м с двигателями BUD, CGGA;
• Отсоединить провод массы от АКБ при выключенном зажигании;

• Снять АКБ вместе с площадкой крепления;

• Открыть и закрыть крышку расширительного бачка, чтобы сбросить давление в системе охлаждения;

• Отсоединить шланг электромагнитного клапана 1 адсорбера -N80- от впускного коллектора;

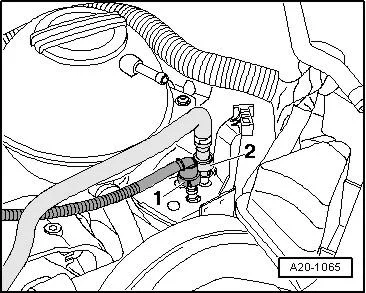

• Отсоединить подающий топливопровод -2- и вентиляционную магистраль -1-. Для этого нажать на фиксатор;
• Чтобы в систему питания не попали загрязнения, заглушить отверстия топливопроводов;
• Соблюдать нормы поддержания чистоты;
• Отсоединить от двигателя вакуумные и вентиляционные шланги;
• Отсоединить разъём вентиляторов радиатора;
• Снять щиток водоотводящего короба;
• Снять блок управления двигателя -J623-;

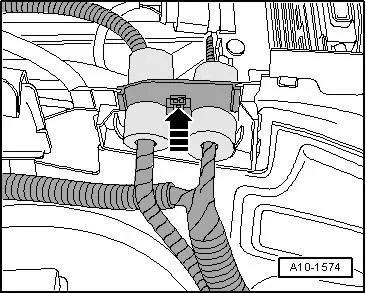

• Разблокировать фиксатор жгута проводов двигателя -стрелка- и снять его вверх.
  A10-1574;

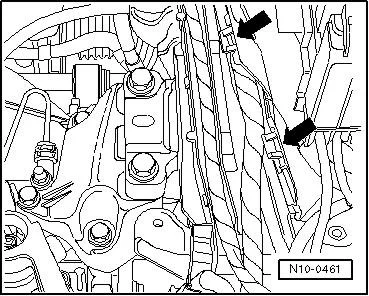

• Разблокировать все фиксаторы направляющей жгута проводов на лонжероне -стрелки-;
• Снять жгут проводов с блока управления двигателя;
• Прикрепить жгут проводов к двигателю кабельной стяжкой;
• Отсоединить от двигателя все прочие провода, которые должны быть отсоединены, и отложить их в сторону;
• Снять приёмную трубу;

• Открутить нижнюю опору силового агрегата -стрелки-;
• Открутить привод механизма переключения передач от КП;

• Снять рабочий цилиндр сцепления;

• Затем слить охлаждающую жидкость;
• Отсоединить шланги системы охлаждения от двигателя с помощью клещей для пружинных хомутов -VAS 5024A-;
• Снять поликлиновой ремень;
• Снять компрессор климатической установки;

• Закрепить компрессор на передней несущей панели;
• Не допускать перегиба трубопроводов;
• Соблюдать дополнительные указания по монтажным работам;

  Продолжение для всех автомобилей:
• Отвинтить правый и левый приводные валы от коробки передач и подвязать их к кузову;

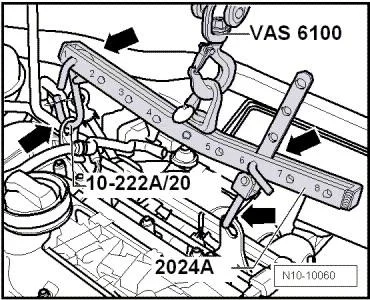

• Закрепить траверсу -2024 A-, как описано ниже, и слегка приподнять её краном -VAS 6100-;

• Отсоединить шланг электромагнитного клапана 1 адсорбера -N80- от адсорбера;

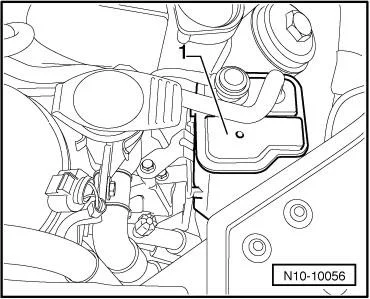

• Извлечь адсорбер -1- из крепления;
• Открутить заливную горловину бачка стеклоомывателя;

• Снять кронштейн адсорбера с опоры двигателя -стрелки-;
• Снять расширительный бачок системы охлаждения и отложить его в сторону (шланги остаются подсоединёнными);

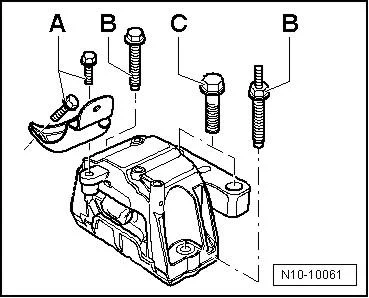

• Вывернуть болты -A-, -B- и -C- крепления опоры силового агрегата со стороны шкивов и снять опору полностью;

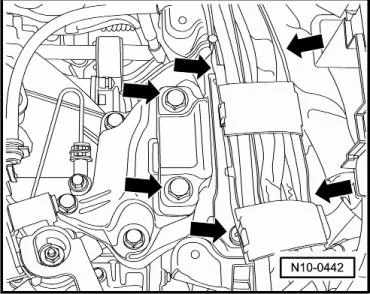

• Отвернуть и снять крепления силового агрегата к опоре коробки передач -стрелки-;
• Движением вверх извлечь агрегат;

Для проведения монтажных работ закрепить двигатель на стенде для двигателей и агрегатов трансмиссии -VAS 6095-. Порядок выполнения работ:

• Отсоединить от двигателя коробку передач;
• Закрепить двигатель на стенде для двигателей и агрегатов трансмиссии -VAS 6095-.
