Замена ступицы ВАЗ 2110

22 ноября 2021

•

30K

Замена ступицы процедура не регламентируемая, требуется лишь после проверки ее состояния. Чаще приходится менять именно сам подшипник, ресурс которого может достигать 100 000 км. Оригинальные подшипники меняют каждые 60 000 км. Замена переднего ступичного подшипника подразумевает снять ступицу согласно инструкции. Сложность этой процедуры заключается в том, что для замены подшипника либо всей ступицы приходится демонтировать полностью поворотный кулак, чтобы выпрессовать деталь.

Однако зная пару нюансов есть и более легкий способ замены ступицы ВАЗ 2110-12 и ее подшипника. Более подробная информация есть данной статье.

Причины и признаки поломки ступицы ВАЗ 2110

На ВАЗ 2110 замена передней ступицы может быть проведена из-за появления сильного шума или стуков во время езды. Также во многих случаях неисправность ступицы характеризуется откручиванием колеса, из-за этого автомобиль на дороге может «скакать», неровно двигаться или уводить в сторону.

При появлении первых симптомов неисправности замена передней ступицы ВАЗ 2110 должна быть проведена либо полностью, либо ее подшипника, причем незамедлительно.

Вывести из строя ступицу можно так же при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Перед тем, как заменить подшипник передней ступицы Ваз 2110, нужно обратить внимание на саму ступицу. Если после снятия старого подшипника новый образец будет запрессовываться очень легко, то такую ступицу надо заменить новой. Если оставить ее с большим износом, то будет люфт подшипника, это может привести к выходу его из строя. В результате из-за износа ступицы колесо будет болтаться даже на новом ступичном подшипнике Ваз 2110. Замену лучше не откладывать.

Сколько стоит замена подшипника ступицы Ваз 2110

На СТО услуги по замене ступичного подшипника будут стоить от 1000 до 1500 р. В среднем, такая работа будет выполнена инженерами за 40-50 минут. Если потребуется замена ступицы, то на сервисе возьмут за это порядка 3500 р.

Цена ступицы и подшипника на ВАЗ 2110

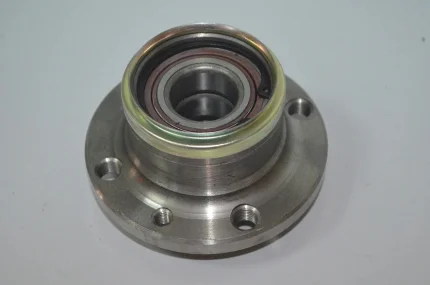

Заводская ступица производства “АвтоВаз” (21100-3104014-00) стоит от 1300 до 1600 р. Это наиболее надежный вариант. Аналоги:

Riginal (RG21083103012) — 950 р.
ВолгаАвтоПром (21080-310301200) — 650 р.

Проверенным вариантом переднего ступичного подшипника является оригинальный элемент “АвтоВаз” (21083103020). Его стоимость около 470 р.

Есть несколько вариантов аналогов подшипников:

FAG (713691010) — 1330-1500 р.
SKF (VKBA 1306) — 1640-2000 р.
HOLA (NB721) — 545-680 р.
HOFER (HF301046) — 380 р.
KRAFT (KT100505) — 590 р.
FEBEST (DAC34640037) — 680 р.

Немецкая фирма “FAG” и шведская “SKF” предлагают самые надежные подшипники передней ступицы на Ваз 2110. Эти подшипники отличаются от остальных высоким качеством и продлевают срок службы самой ступицы. А вот худшим вариантом, по мнению автовладельцев, является — HOFER.

Как заменить подшипник передней ступицы Ваз 2110 без демонтажа поворотного кулака

Для того чтобы быстро снять ступичный подшипник не снимая саму ступицу и весь поворотный кулак нужно хорошо зафиксировать и поставить машину на ручник, снять колесо (открутив предварительно ступичную гайку ключом на “30”).

После этого необходимо выполнить все действия, как и во время замены тормозного диска: снять суппорт и сам тормозной диск. Чтобы демонтировать ступицу понадобятся 2 болта крепления головки блока и тормозной диск. Вкручиваем шпильки (болты) равномерно в ступицу через отверстия тормозного диска. Далее следует резкими рывками постепенно сдергивать ступицу. Либо с помощью молотка через диск выбивать.

В результате ступица выйдет с поворотного кулака, на ней остается внутренняя часть подшипника, а внешняя в поворотном кулаке (цапфе).

Чтобы выпрессовать подшипник, выполняем следующие действия:

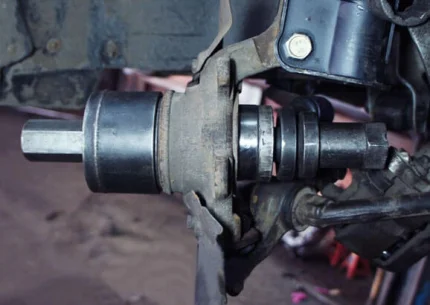

Выпрессовка подшипника съемником

Снимаем стопорное кольцо (удобнее всего с помощью съемника для колец).
Головкой на “17” откручиваем шаровую опору.
Смещаем тягу и рычаг вниз, отводим поворотный кулак и вытаскиваем гранату.
Для выпрессовки подшипника нужно использовать специальный съемник (артикул 77722), который состоит из болта, опорной шайбы, стакана, большой, средней, малой шайб и гайки.
Перед установкой съемника необходимо демонтировать второе стопорное кольцо с внутренней стороны поворотного кулака.
С этой же стороны устанавливаем стакан съемника, а с наружной шайбу и накручиваем гайку на болт.
Постепенно утягивая гайку, получится выпрессовать подшипник.
После снятия старого подшипника, нужно установить на место стопорное кольцо из внутренней стороны кулака (оно будет опорой для нового подшипника).
Затем запрессовываем новое изделие при помощи того же съемника, перевернув его в обратном направлении.

В конце устанавливаем ступицу, тормозной диск и суппорт в обратном порядке.

Проверка состояния ступицы

Проверяется состояние ступицы на наличие механических повреждений, трещин и износа. Если обнаруживаются дефекты, то ступицу придется менять.

Есть 2 основных способа проверки ступицы после которых стоит решить нужно ли ее менять либо достаточно сменить сам подшипник:

Проверка плоскостей. Устанавливаем Ваз 2110 на ровном участке дороги, беремся за верх колеса и сильными рывками раскачиваем его. Если слышны металлические щелчки, то проблемы в подшипнике.
Проверка на биение. Нужно снять колесо, взять отвертку и вороток с головкой. Жало отвертки опираем на скобу суппорта, а воротком крутим ступицу. Если жало оставляет на тормозном диске 2 царапины дугой — то необходимо менять ступицу.

В автомобилях ВАЗ 2110 с антиблокировочной системой проверяется состояние зубчатого ротора датчика.

Порядок установки новой ступицы ВАЗ 2110

При замене ступицы переднего колеса Ваз 2110, наждачной бумагой изделие очищается от смазки и грязи, на нем зашлифовываются заусенцы. Процесс установки:

Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
Закручивается гайка фиксации ступицы, запрессовываются внутренние кольцо подшипника на цапфу поворотного кулака.
Как только ступица будет установлена, регулируется осевой люфт подшипника ступицы.
После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
Затем устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Далее приведена пошаговая фото-инструкция по самостоятельной замене передней ступицы на ВАЗ 2110.

Замена ступицы и подшипника переднего колеса ВАЗ 2110-12

Для работы нам понадобится:

два гаечных ключа «на 17»; ключ «на 19» и «на 12»;
универсальный ключ, предназначенный для снятия колеса «на 30»;
съемник шаровых опор;
съёмник для выпрессовки рулевого наконечника;
домкрат;
кусок провода или верёвки;
молоток и плоскогубцы.

Поддомкрачивываем автомобиль. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

Снимаем колпак ступицы. Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Головкой «на 30» ослабляем гайку подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие.

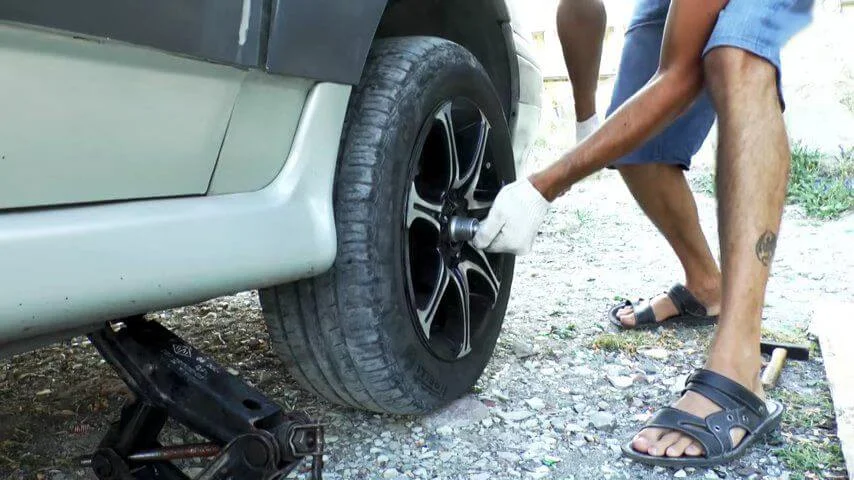

Ослабляем болты крепления колеса.

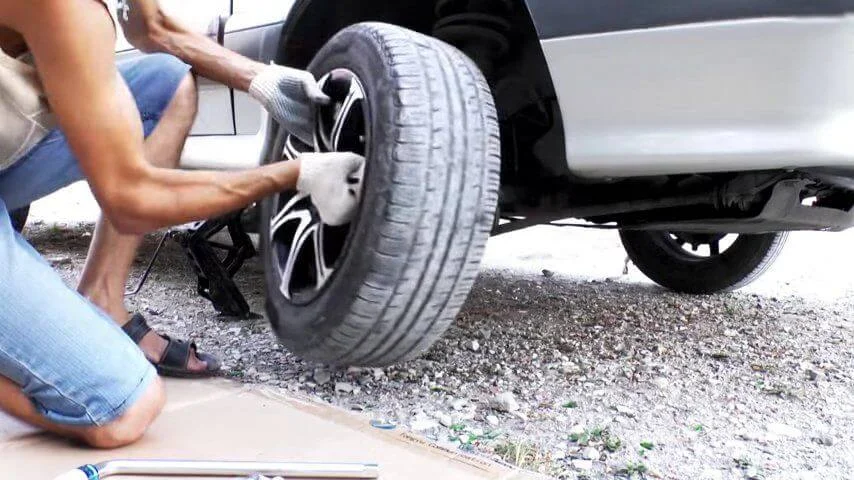

Снимаем колесо.

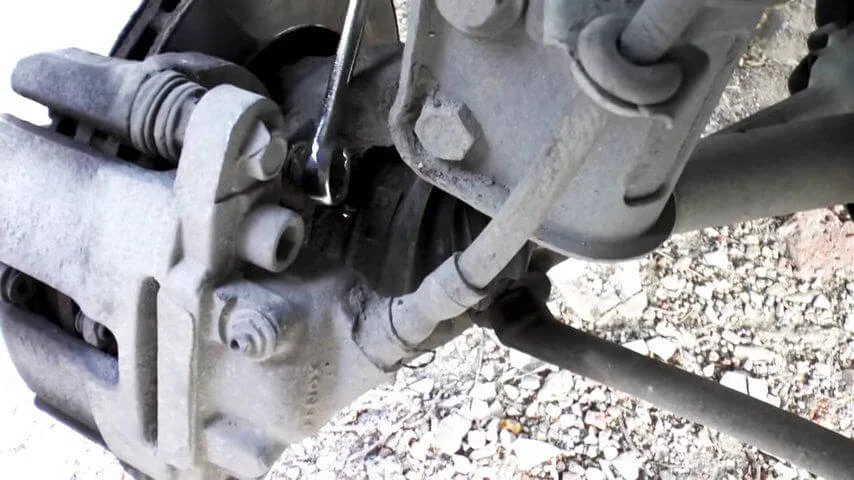

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

И один внизу.

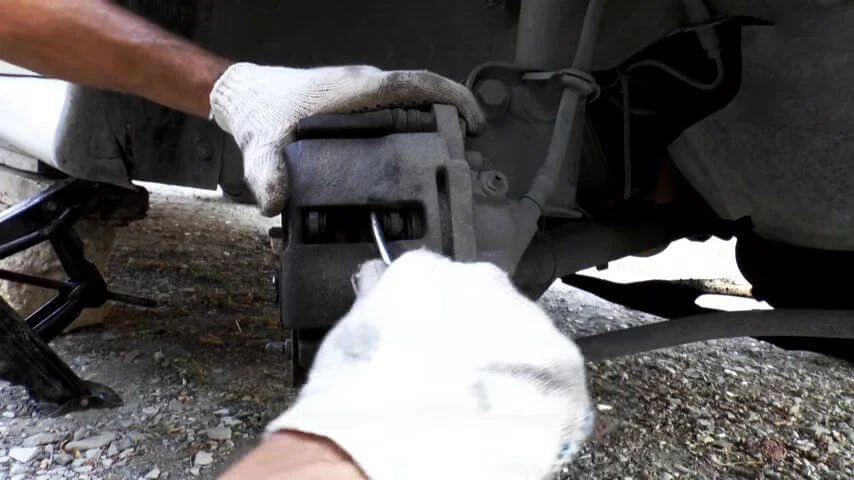

Берём плоскую отвёртку и разводим тормозные колодки.

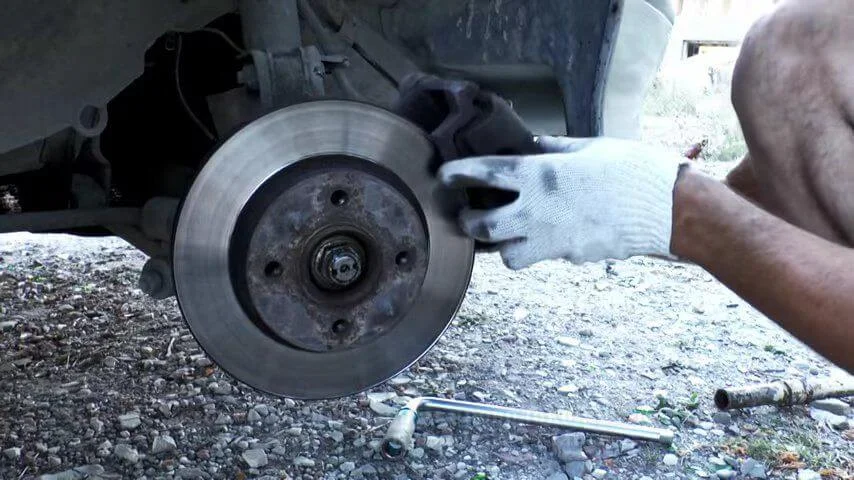

Снимаем тормозной суппорт вместе с установочной скобой.

Подвязываем суппорт так, чтобы он не висел на тормозном шланге.

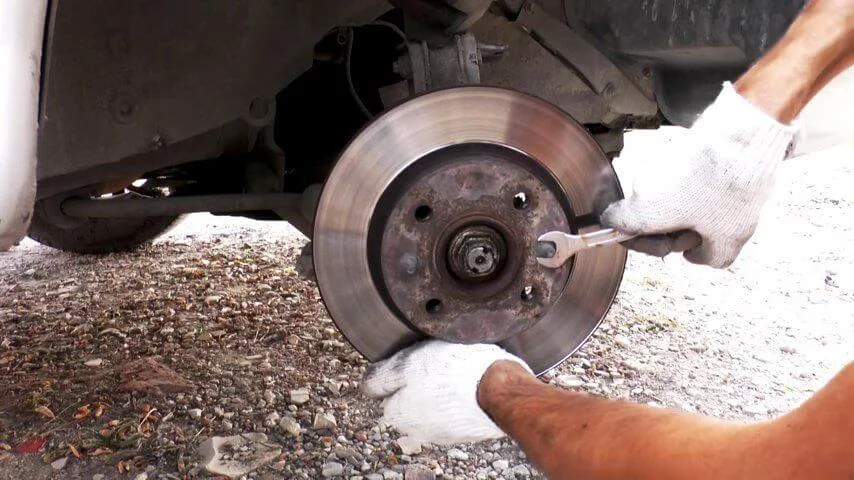

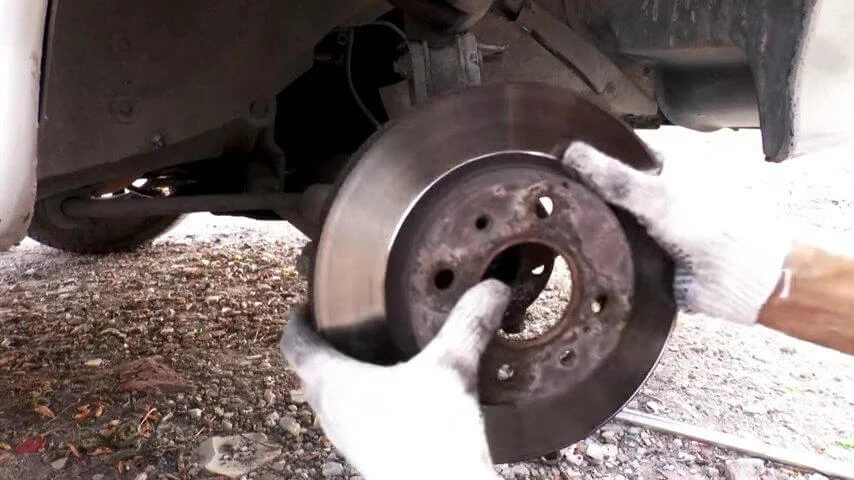

Ключом «на 12» откручиваем и снимаем тормозной диск.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

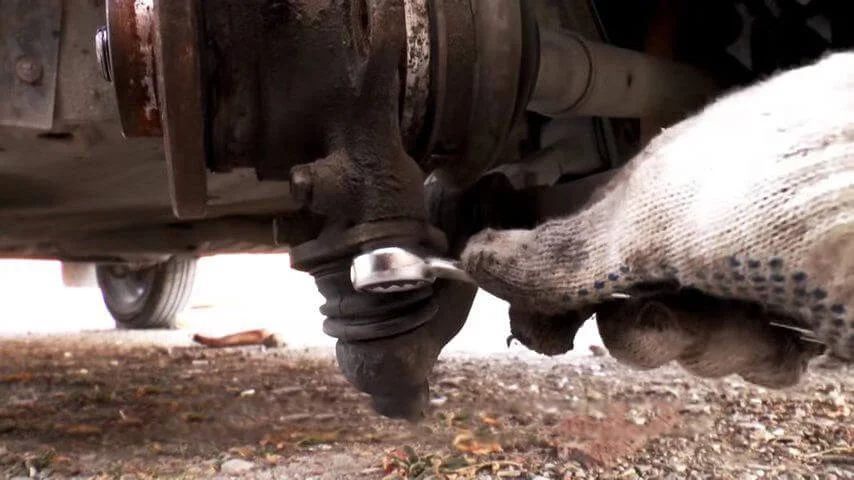

Ключом «на 17» откручиваем два болта шаровой опоры.

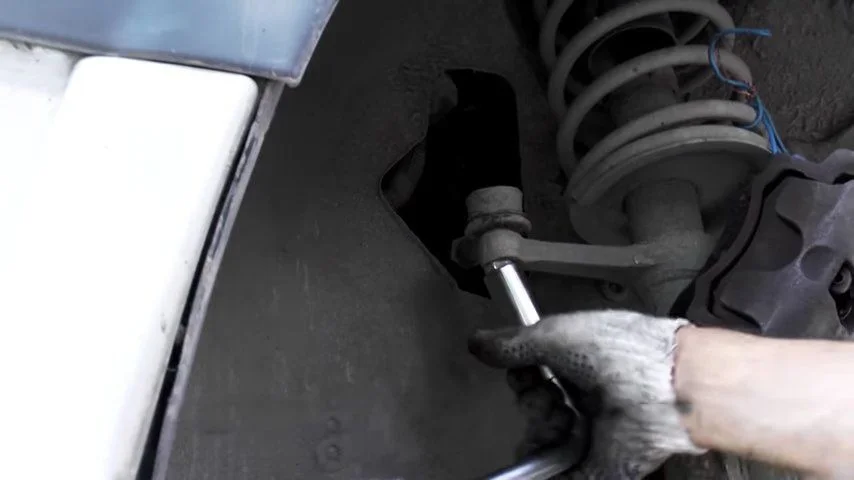

Ключом «на 19» откручиваем гайку рулевого наконечника.

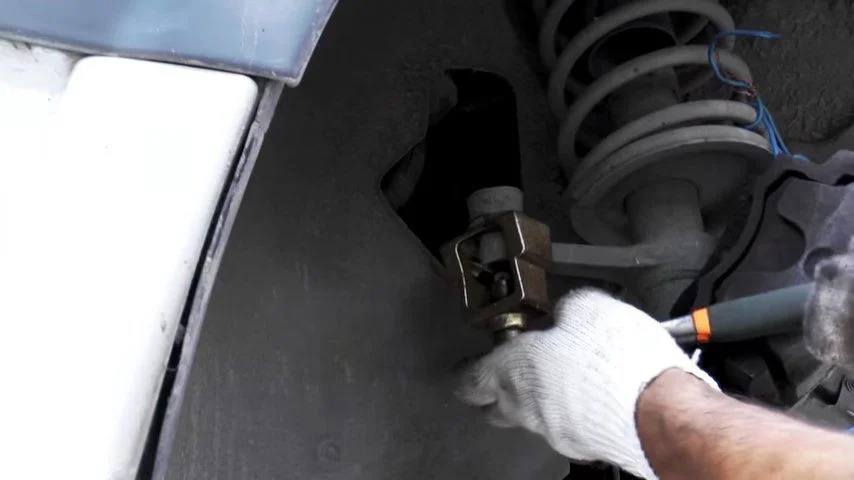

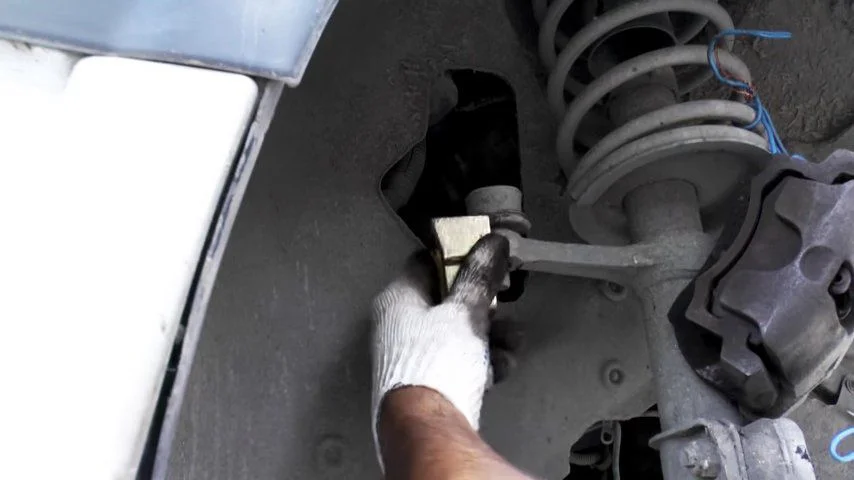

Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага

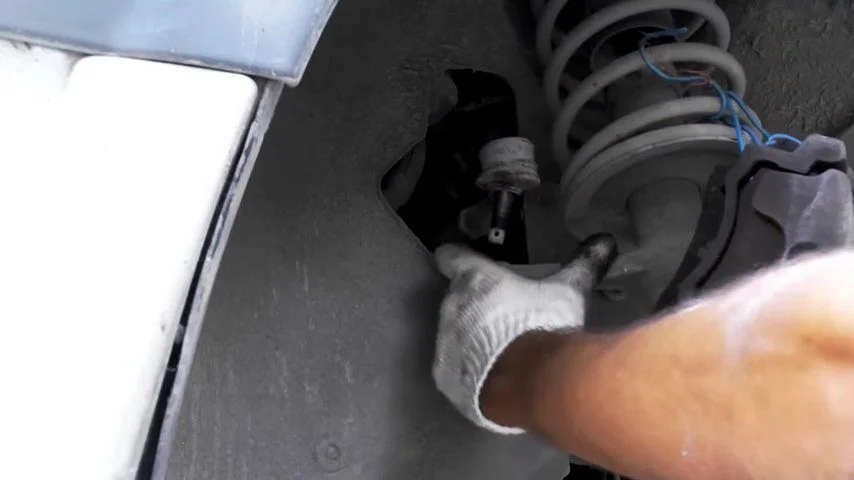

И выпрессовываем рулевой наконечник.

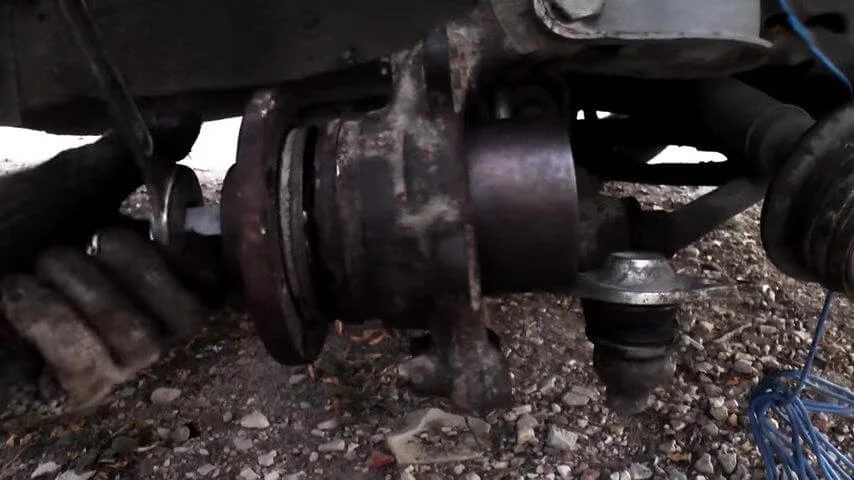

Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

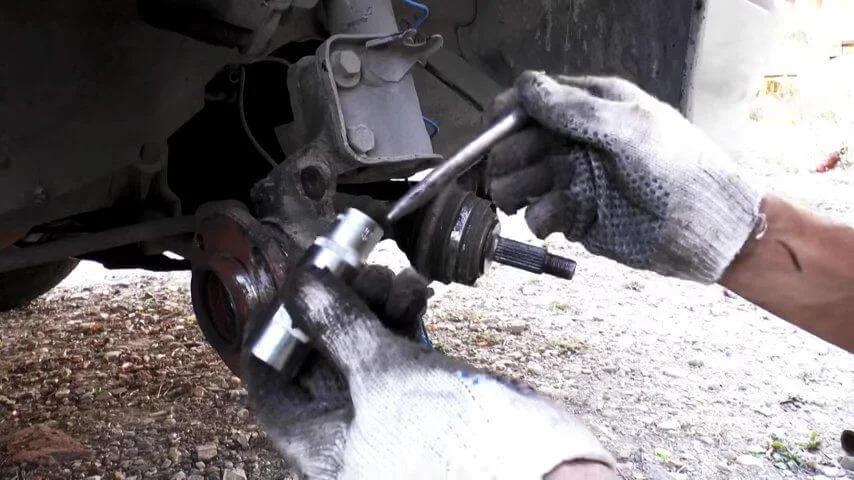

Пробуем выбить ступицу с помощью головки «на 19».

Для «безопасности», от попаданий по пальцам лучше использовать пробоец, вставив его в головку для выбивания ступицы.

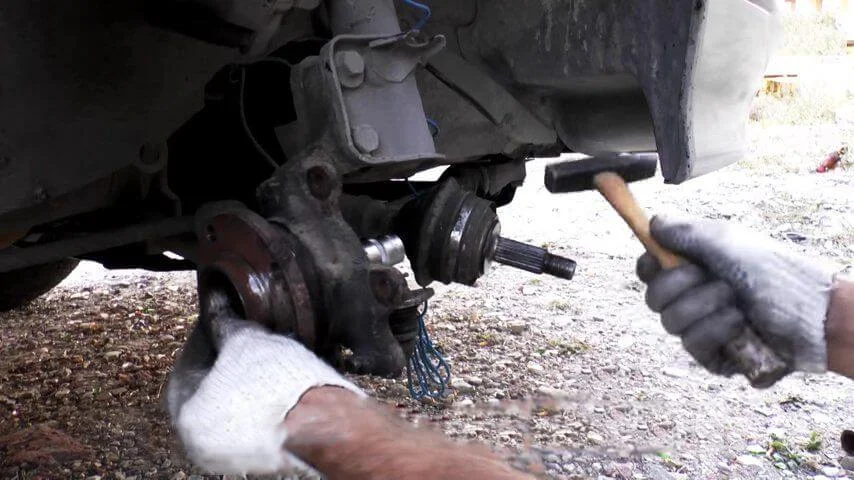

И выбиваем ступицу из поворотного кулака.

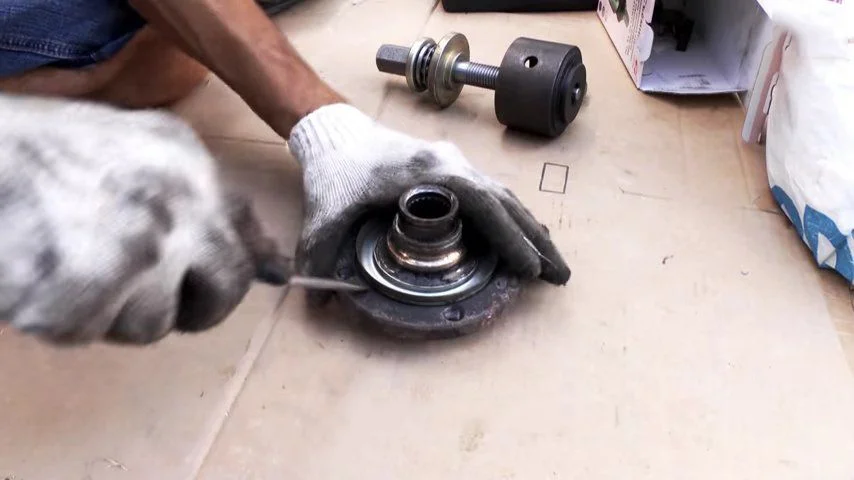

Поддеваем отверткой и снимаем грязезащитное кольцо.

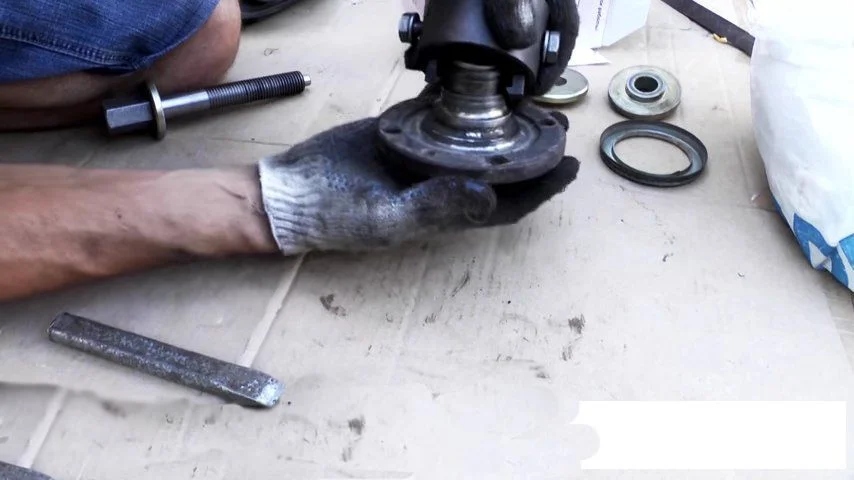

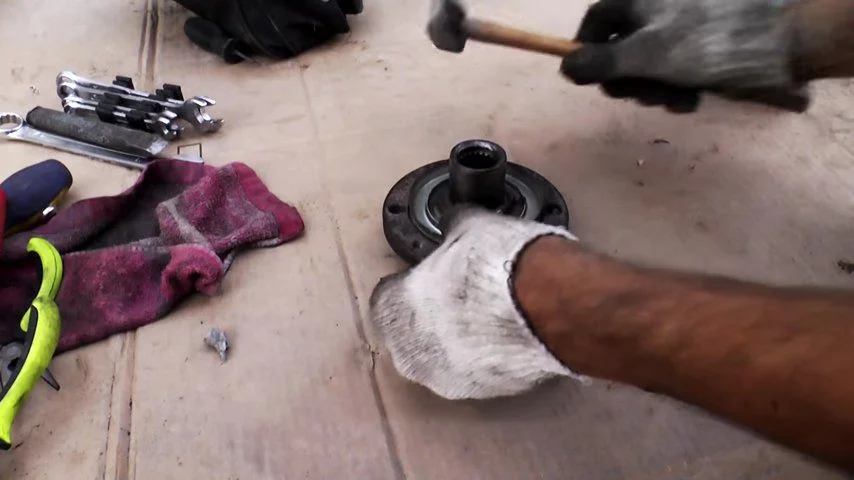

Практически всегда при выпрессовке ступичного подшипника на ступице остается кольцо, которое трудно снять из-за плотной посадки. Можно воспользоваться съемником, вставив его лапы в две небольшие проточки на ступице.
