Замена сцепления Форд Фокус 3

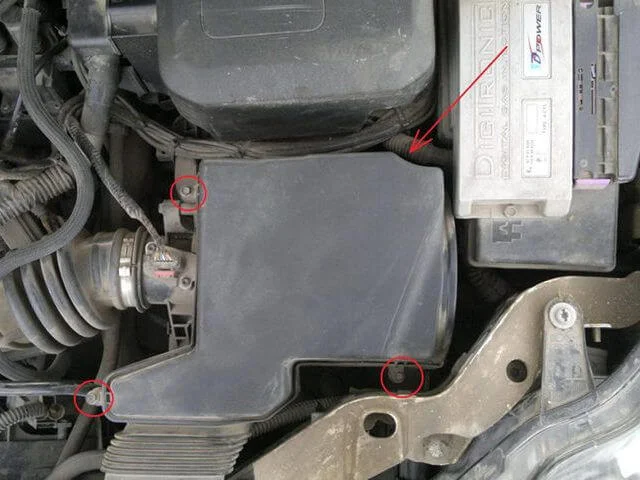

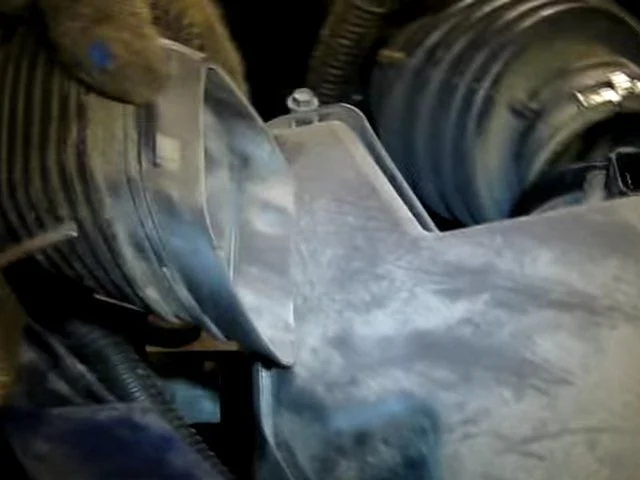

Выкручиваем винты крепления воздушного фильтра.

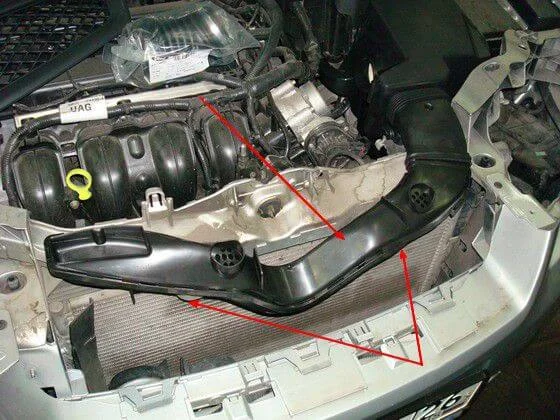

Затем с помощью отвёртки отсоединяем крепления воздуховода.

Выкрутив винты крепления, снимаем воздуховод.

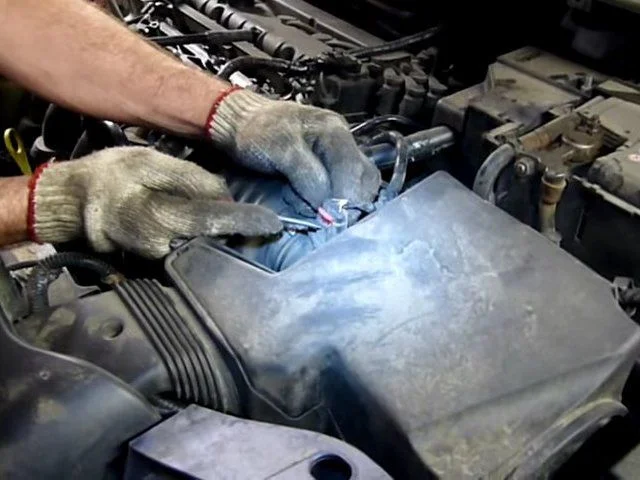

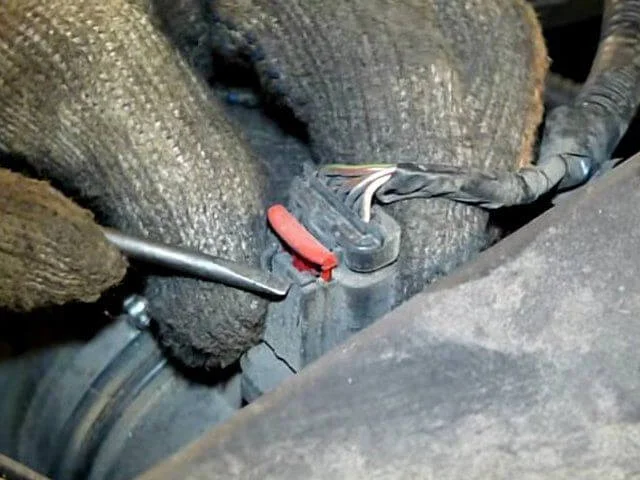

Поддев отвёрткой вверх, отсоединяем фиксатора колодки от жгута проводов датчика массового расхода воздуха.

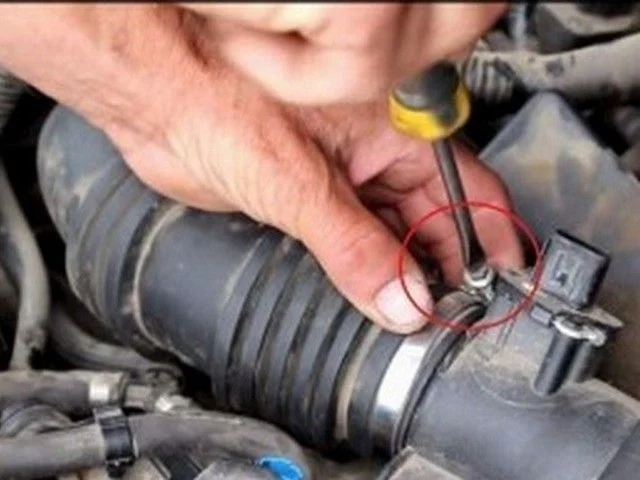

Ослабляем хомут крепления воздухоподводящего рукава к корпусу воздушного фильтра и отсоединяем рукав от патрубка.

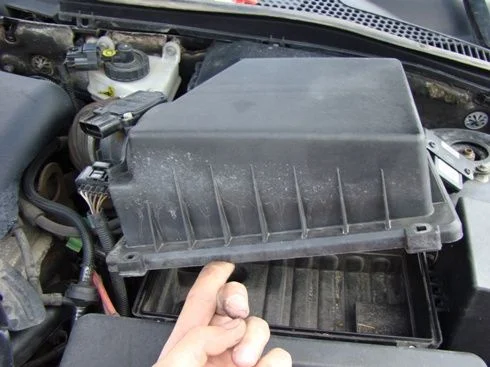

Снимите крышку и фильтрующий элемент воздушного фильтра.

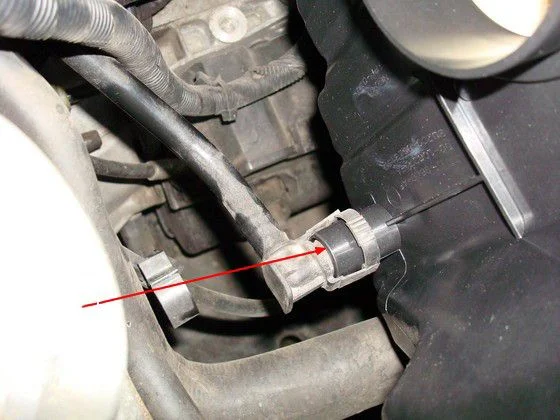

Отсоединяем от штуцера на корпусе фильтра шланг системы вентиляции картера двигателя, отжав фиксаторы шланга.

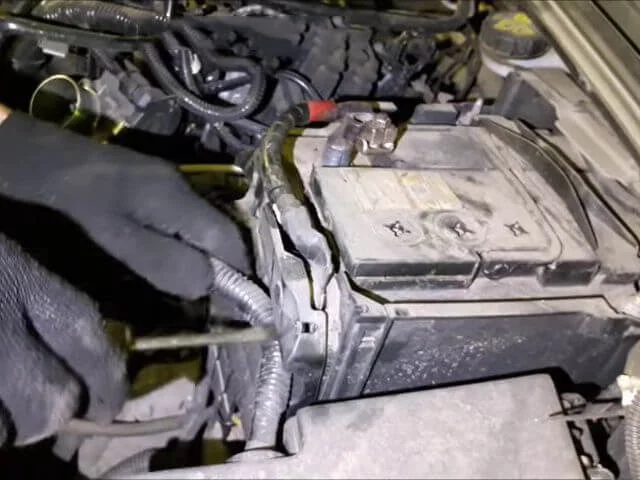

Снимаем клему аккумуляторной батареи.

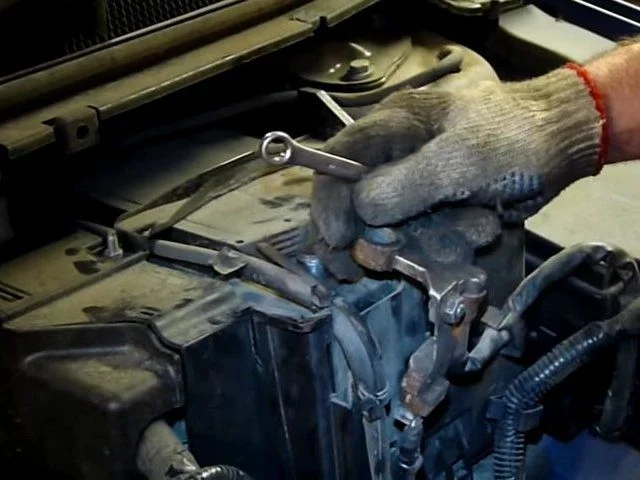

И открутив скобу, вынимаем АКБ.

Получаем доступ к посадочной площадке АКБ и откручиваем её.

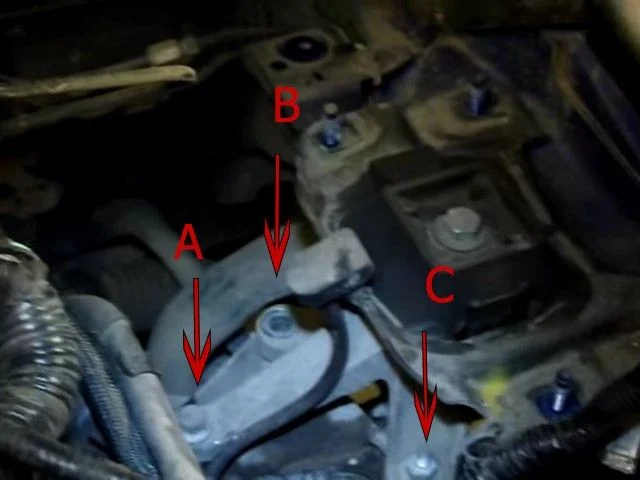

Выворачиваем болт В. Болт А и шпильку С выкручиваем не до конца, так как машину предстоит подымать.

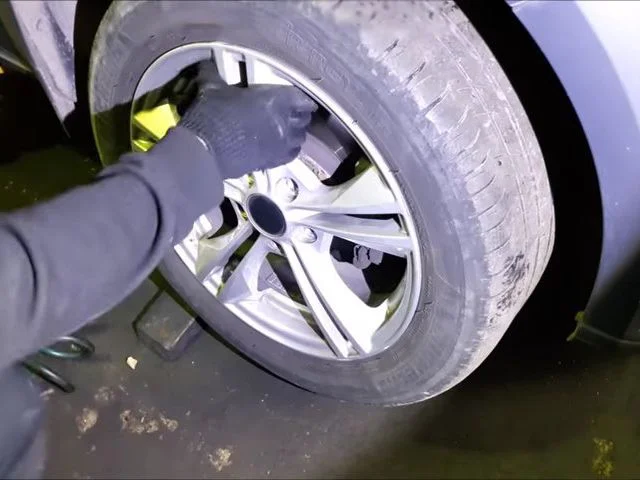

Откручиваем и снимаем передние колёса.

Отсоединяем датчик скорости.

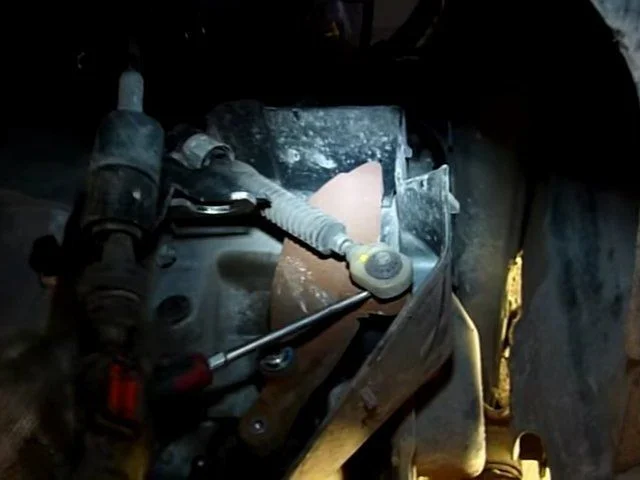

Снимаем крышку кожуха механизма переключения передач, отсоединяем от коробки передач тросы управления коробкой передач.

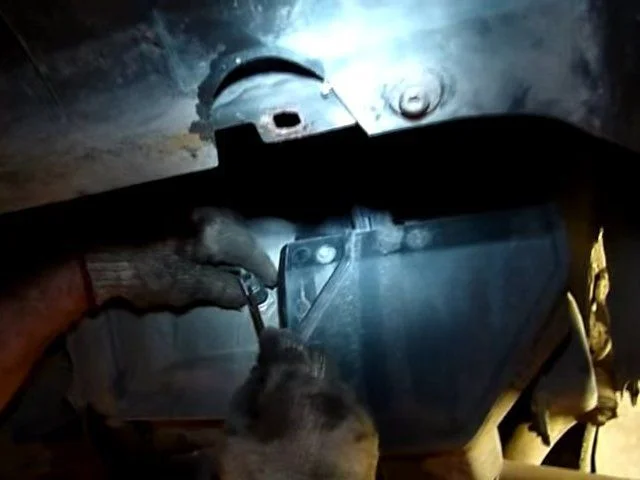

Устанавливаем автомобиль на подъемник, снимаем брызговик двигателя.

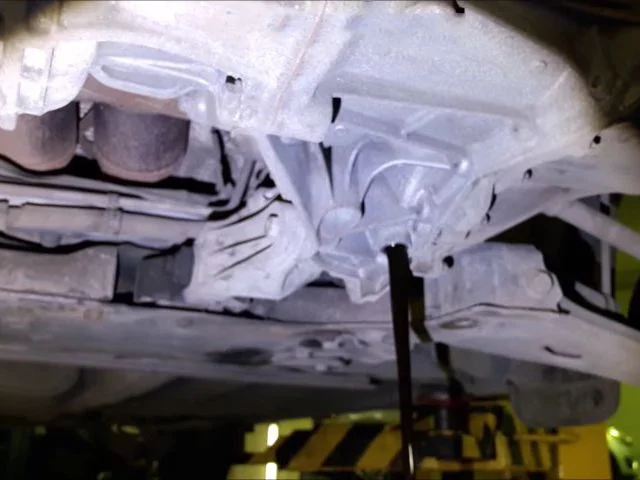

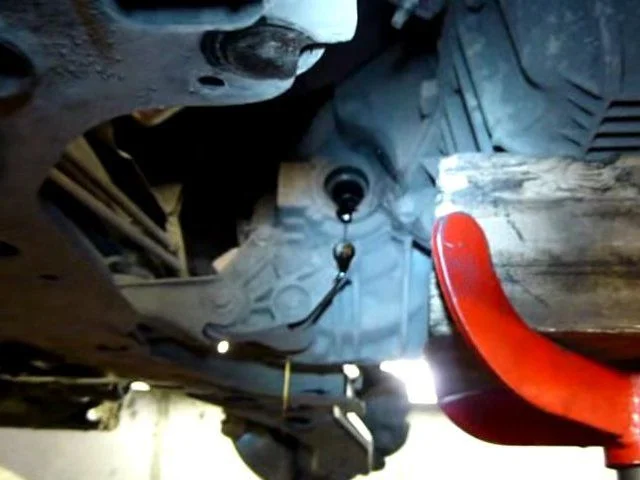

Поддомкрачиваем двигатель и сливаем масло с коробки передач.

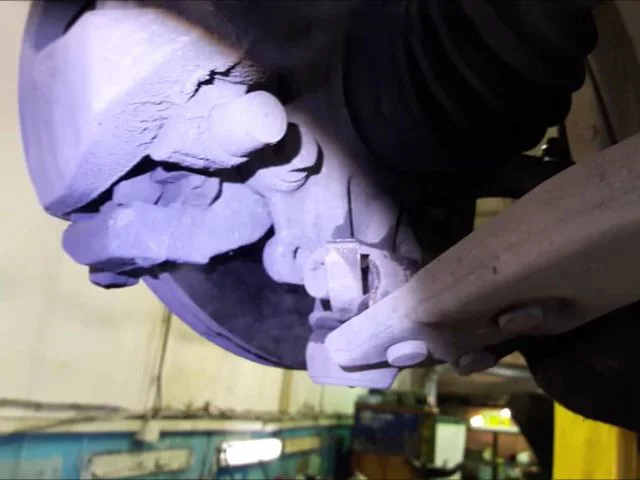

Извлеките палец шаровой опоры из отверстия поворотного кулака.

Отсоедините от поворотного рычага левую рулевую тягу.

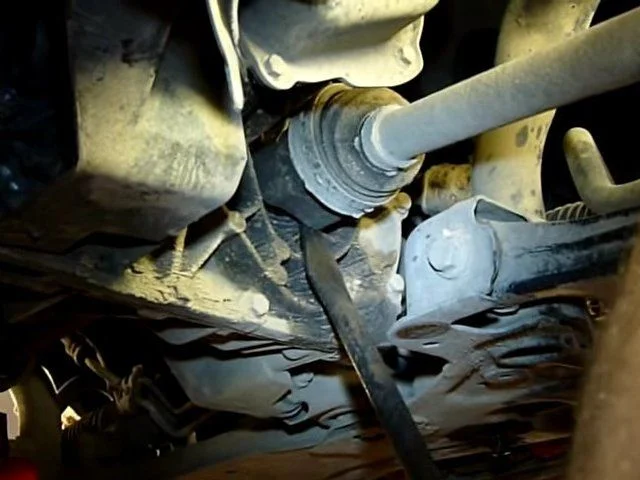

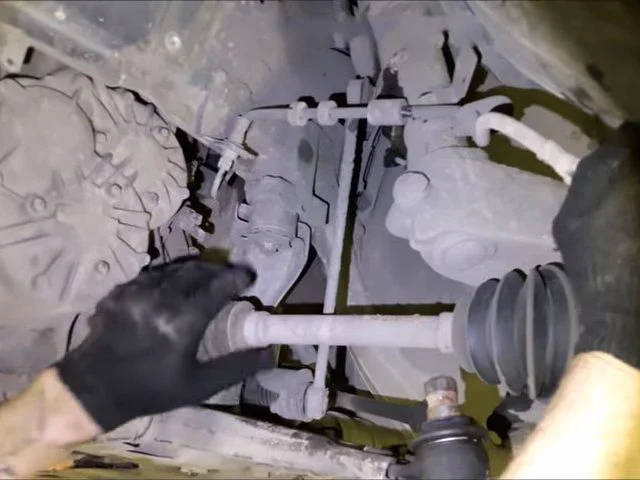

Уперев монтировкой в картер коробки передач, выпрессовываем внутренний шарнир привода из полуосевой шестерни.

Снимаем привод левого переднего колеса в сборе .

Выполняем аналогичны действия с правой стороны автомобиля.

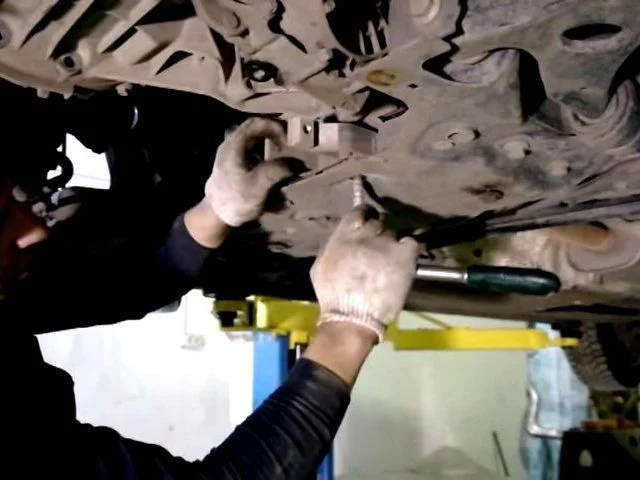

Выкручиваем по одному болту крепления картера коробки передач к двигателю сверху слева и справа. Два болта сбоку слева и пять болтов снизу.

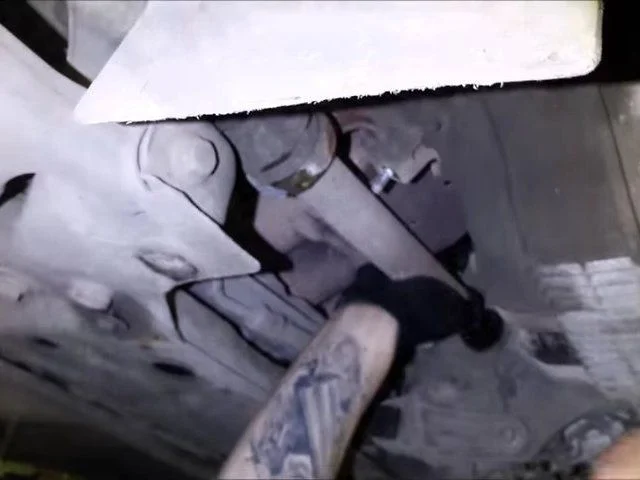

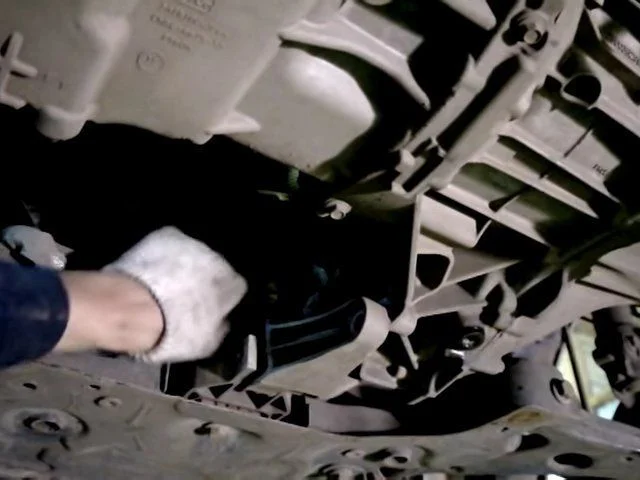

Снимаем заднюю опору подвески силового агрегата.

Двигаем коробку передач назад до момента выхода первичного вала коробки из ступицы ведомого диска сцепления. Сдвигаем коробку максимально назад и, наклонив заднюю часть коробки вниз, снимаем с автомобиля.

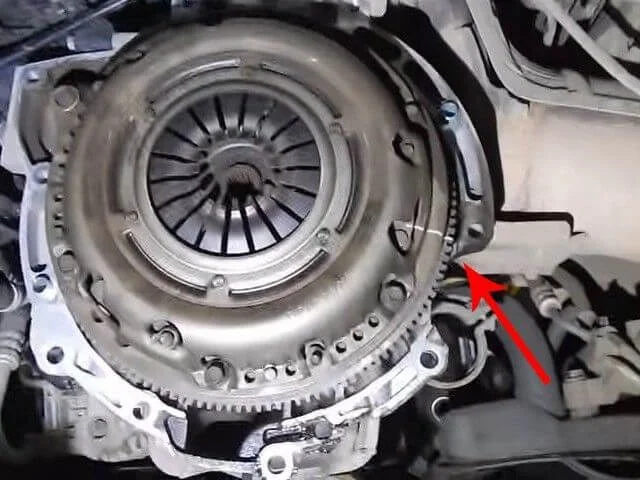

Для установки прежнего нажимного диска обратно, пометьте краской или другим способом взаимное расположение кожуха диска и маховика. Это позволит установить нажимной диск в прежнее положение, сохранив балансировку.

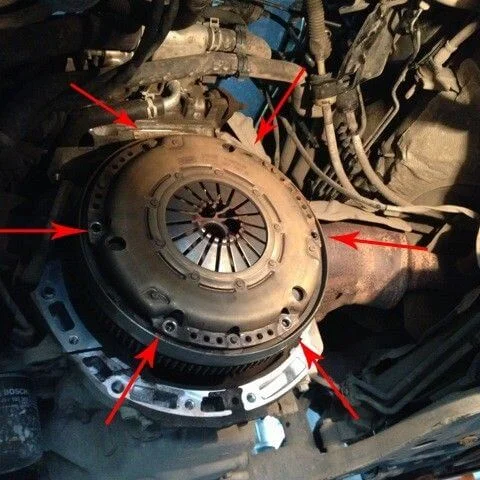

Удерживая маховик от проворачивания монтажной лопаткой, головкой «на 12» отворачиваем шесть болтов крепления корзины сцепления к маховику. Снимаем корзину и ведомый диск сцепления, придерживая ведомый диск.

Проверяем ведомый диск сцепления. Трещины или механические повреждения на деталях ведомого диска не допускаются. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить.

Проверяем фиксацию демпферных пружин в гнёздах ступицы ведомого диска, пытаясь переместить их в гнёздах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените их. Проверяем биение ведомого диска, если биение превышает 0,5 мм, замените диск.

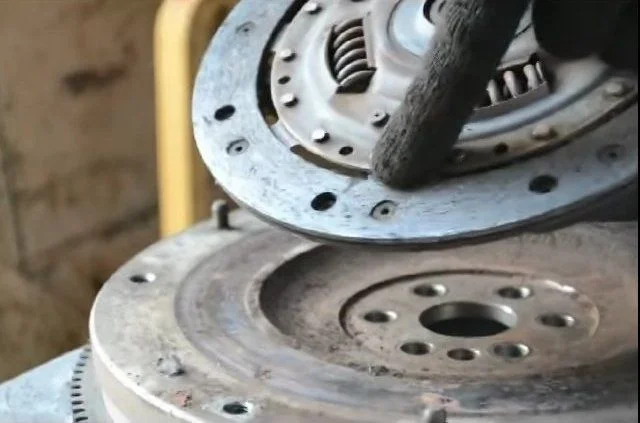

Проверяем рабочую поверхность нажимного диска. Она не должна иметь большого износа, глубоких рисок и следов перегрева. Заклёпочные соединения кожуха и нажимного диска не должны быть ослаблены.

Лепестки диафрагменной пружины не должны иметь чрезмерного износа и должны лежать в одной плоскости. Осматриваем соединительные звенья кожуха и диска, если звенья деформированы или сломаны, заменяем нажимной диск.

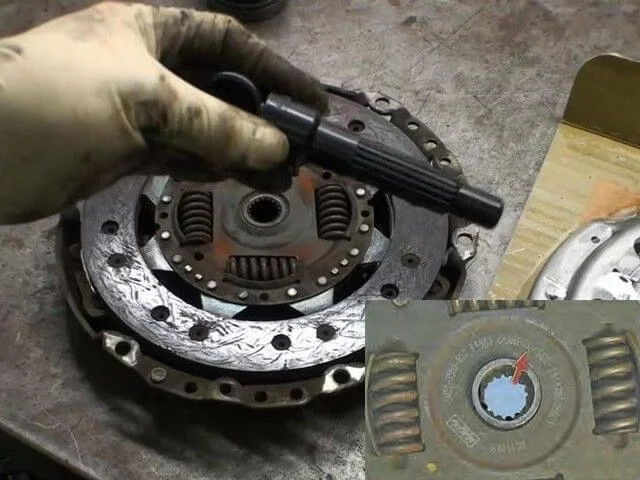

При установке вкладываем ведомый диск в корзину так, чтобы надпись “GEARBOX-SIDE” и выпускающая часть ступицы диска была направлена в сторону диафрагменной пружины. Вставляем центрирующую оправку в шлицы ведомого диска со стороны диафрагменной пружины. И вводим хвостовик оправки отверстие фланца коленчатого вала.

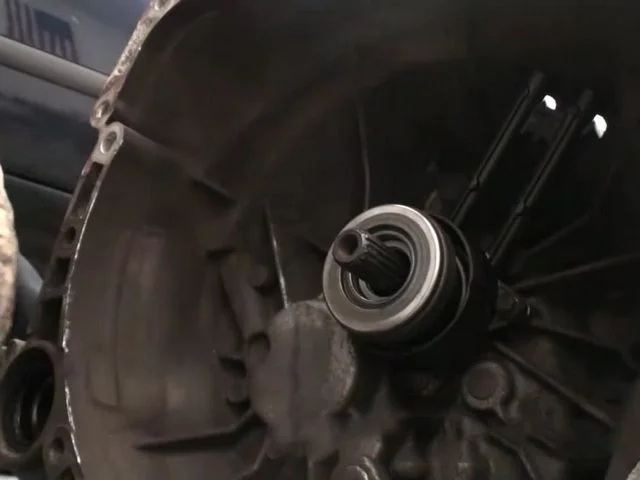

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления. Смазки наносим немного, чтобы не попало на диск и корзину.

Центрируем корзину сцепления на маховике по трём установочным штифтам. Вворачиваем болты крепления корзины равномерно, по одному обороту ключа каждый, удерживая маховик от проворачивания, поочерёдно переходим от болта у болту по диаметру. Собираем все в обратном порядке.
