Замена масла АКПП Вольво XC90

25 ноября 2020

•

13K

Покажем процедуру замены масла в АКПП на автомобиле Volvo XC90 2.5 Т 2005 года выпуска. Масло будем менять на распространенной АКПП с обозначением Aisin TF-80. Эта коробка ставилась на XC90 с дизельными и бензиновыми двигателями. На российском рынке на ХС90 первого и второго поколения в 90% случаев установлена именно коробка TF-80.

Когда менять масло ATF и какое залить?

Регламент замены масла в АКПП TF-80 не прописан заводом изготовителем. Если у вас агрессивный стиль вождения и преимущественно эксплуатация автомобиля в городе, то менять масло нужно через 40-50 тыс. км пробега. Но если вы ездите спокойно и чаще по трассе, то замену масла нужно делать через 70-80 тыс. км пробега.

Полный заправочный объем TF-80 — 8 литров трансмиссионной жидкости. Для замены методом замещения потребуется 12 литров масла. Мы рекомендуем заливать оригинальное масло с допусками (AW-1/JWS-3309).

Масло с допуском JWS-3309 идет в АКПП Aisin TF-80SC до 2010 года выпуска — включительно. Артикул: 1161640 (4 л).
Масло с допуском AW-1 идет в коробку Aisin TF-80SC после 2010 года и до нашего времени. Артикул: 31256775 (4 л).

Инструменты для работы

torx T55, T40;
вороток силовой;
вороток с трещоткой;
удлинитель;
головка на восемь, десять;
накидной ключ на восемь;
крестовая отвертка;
шланг с закрепленной воронкой;
шланг длинной около 50 см, диаметром 10 мм;
резервуар для сбора масла.

Также понадобится кабель для диагностики и установленная на компьютере программа VIDA.

Замена масла АКПП (TF-80) в XC90

Обратите внимание, перед началом работ автомобиль нужно прогреть, чтобы масло в коробке было теплое.

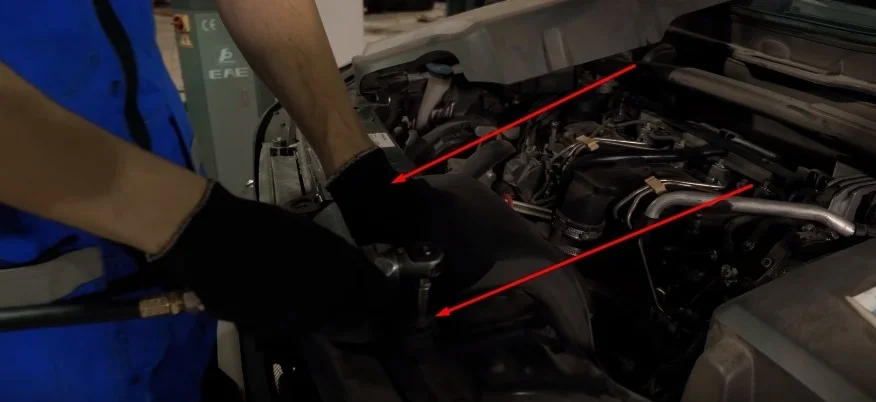

Откручиваем 2 болта крепежа воздухозаборника и демонтируем его. Болты под головку на восемь. (фото

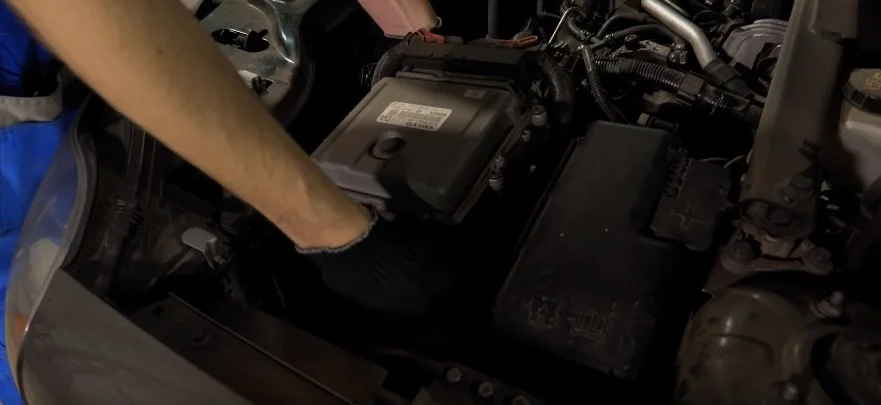

Сдергиваем с защелок корпус фильтра. Будьте внимательны, на некоторых моделях XC90 корпус фильтра закреплен гайкой с правой стороны, если у вас так, откручиваем сначала гайку и затем сдергиваем корпус фильтра с защелок. Гайка под головку на десять.

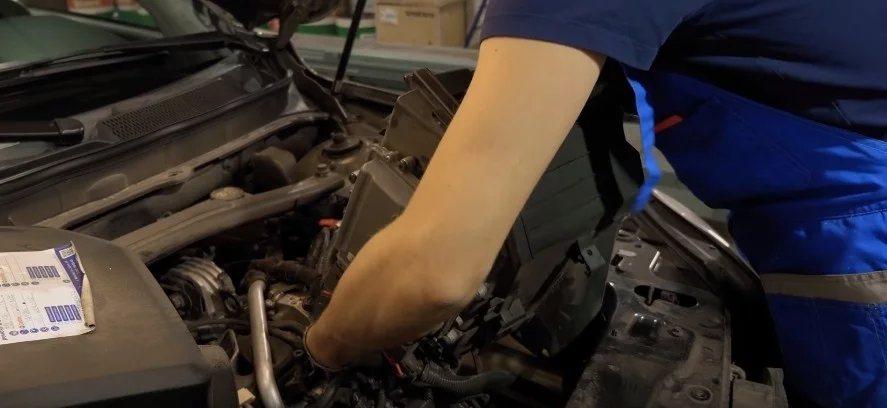

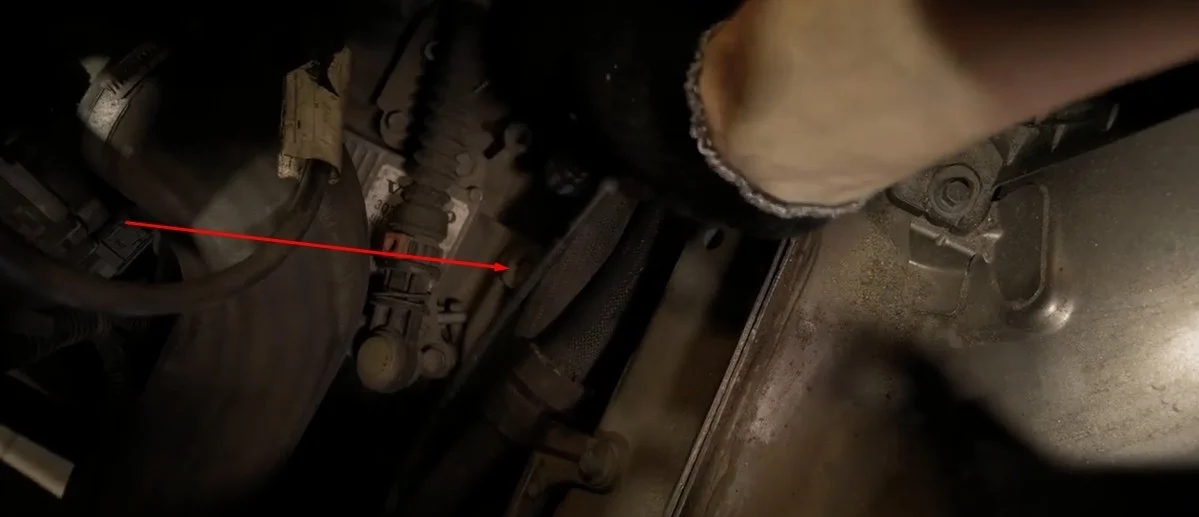

Теперь нам нужно убрать корпус фильтра в сторону для того чтобы получить доступ к заправочной пробке. Крестовой отверткой отпускаем хомут воздушного патрубка и отсоединяем от корпуса. После отсоединения патрубка появляется возможность убрать корпус фильтра.

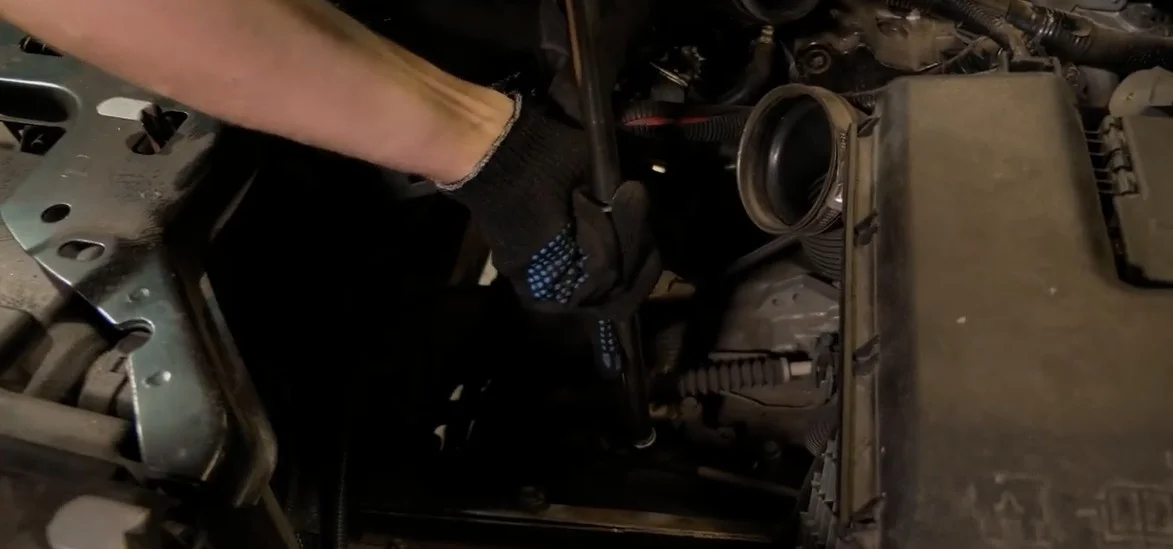

Откручиваем заправочную пробку с помощью Torx T55.

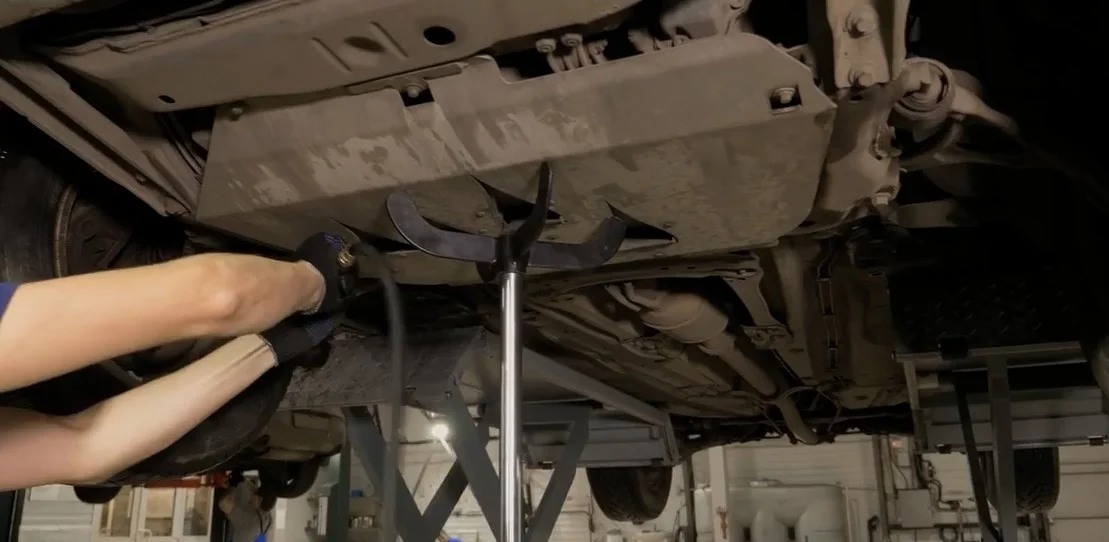

Откручиваем болты крепления и снимаем защиту силового агрегата. В нашем случае защита металлическая и крепится болтами под головку на десять.

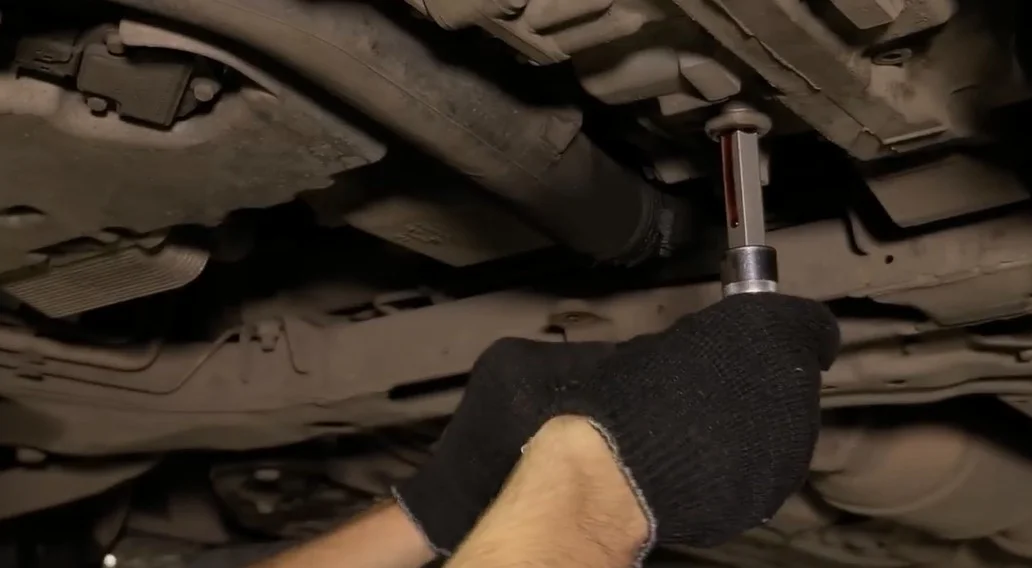

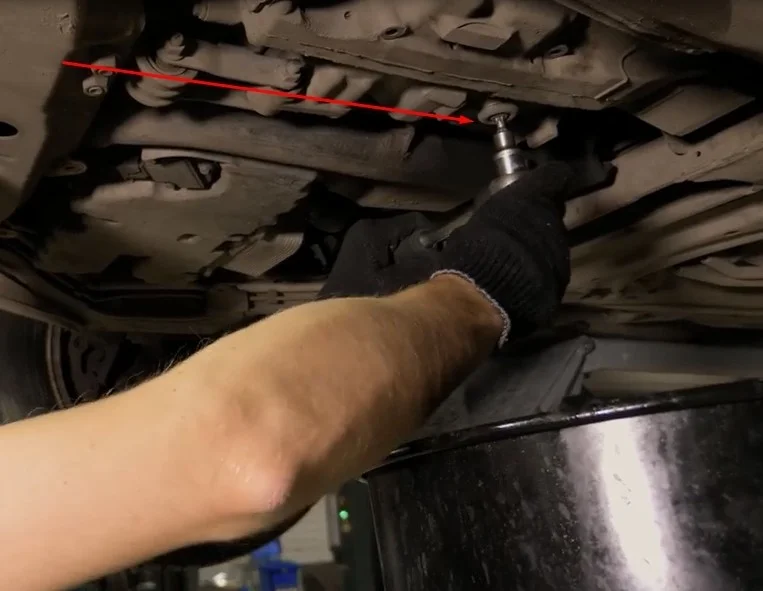

Откручиваем сливную пробку с помощью Torx T40. Не забудьте заранее подставить емкость для сбора масла.

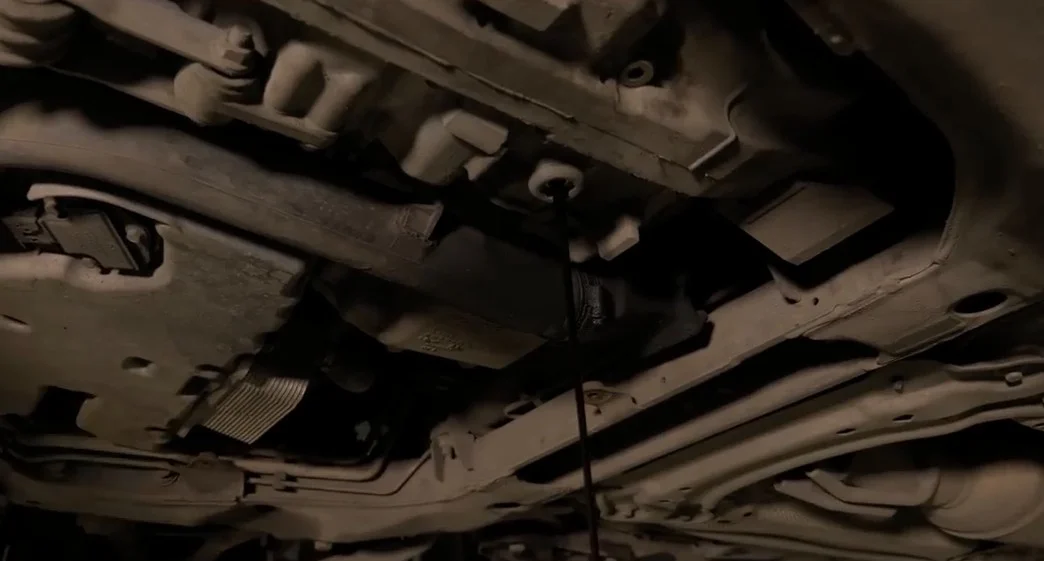

Откручиваем измерительную колбу и выйдет еще немного масла.

После слива масла наживляем и затягиваем измерительную колбу. Также закручиваем сливную пробку но не затягиваем, нам еще придется ее откручивать.

Вставляем воронку со шлангом в заливное отверстие и заправляем четыре литра масла.

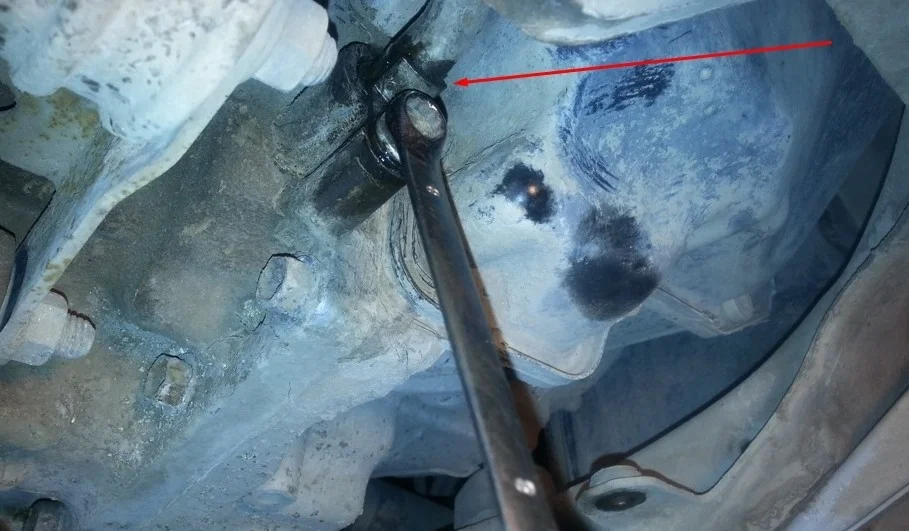

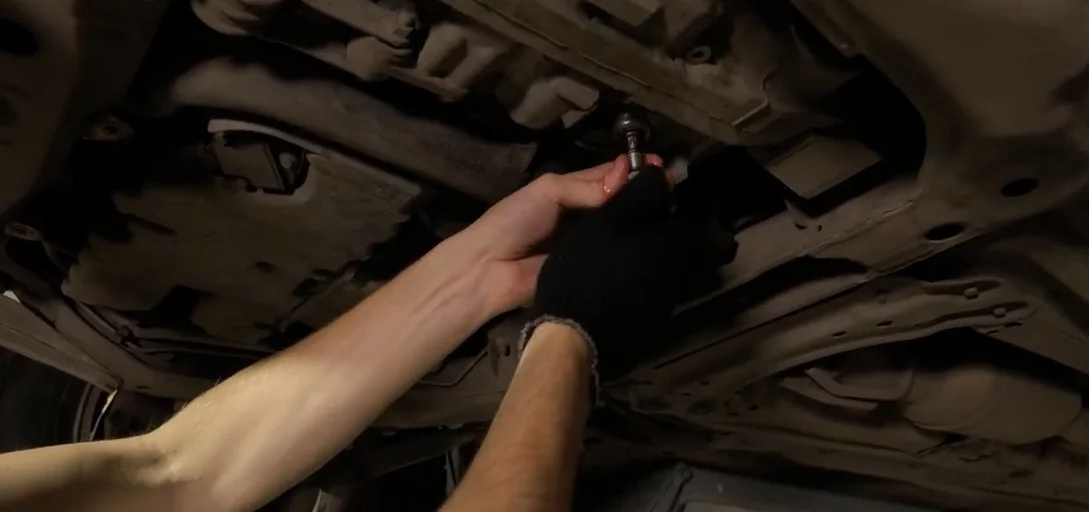

Откручиваем болт крепежа и снимаем нижний шланг с радиатора масла. Болт для головки на восемь. После снятия шланга с него побежит немного масла, держите емкость для сбора масла наготове.

Одеваем свой шланг на шланг с радиатора и опускаем конец в тару. Выполняем запуск двигателя и со шланга польется отработанное масло. Во время выхода масла, ставим на ручник и переводим рычаг АКПП по разным положениям. Как только со шланга пойдет воздух, останавливаем мотор.

Заливаем еще четыре литра масла и повторно выполняем операцию под номером “11”.

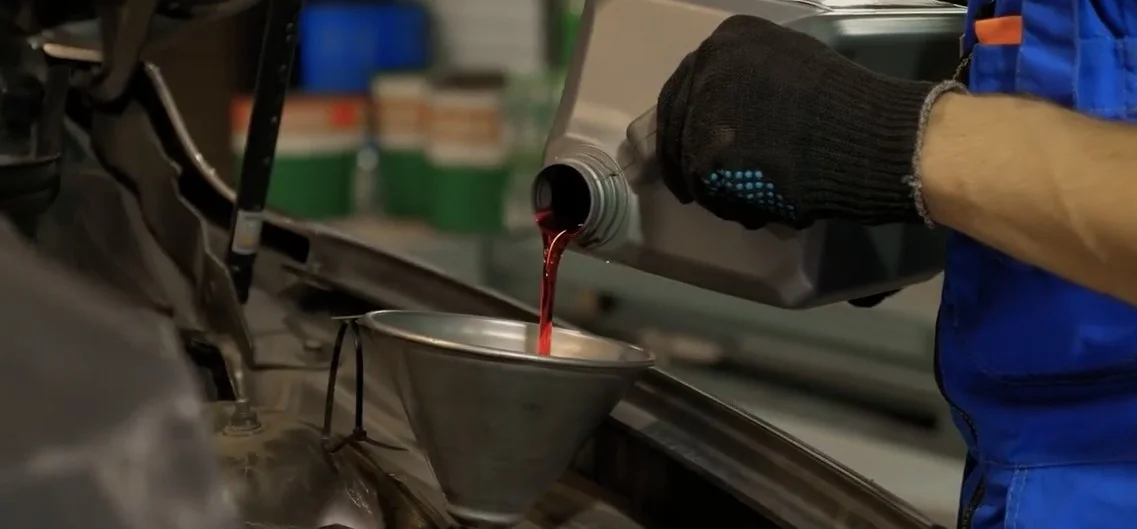

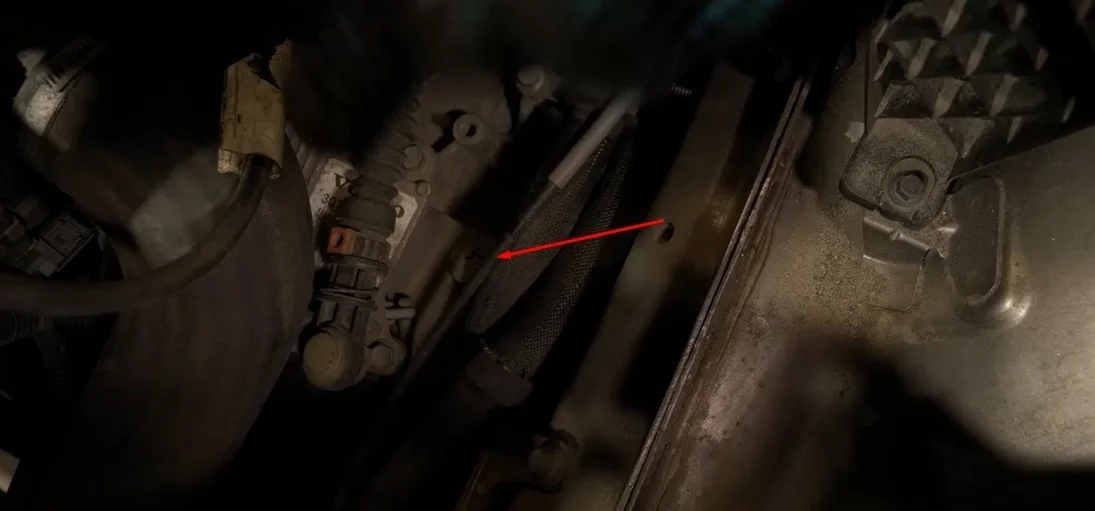

Вставляем и закрепляем болтом нижний шланг с масляного радиатора.Заправляем последние четыре литра масла и заворачиваем пробку. При необходимости меняем уплотнительное кольцо.

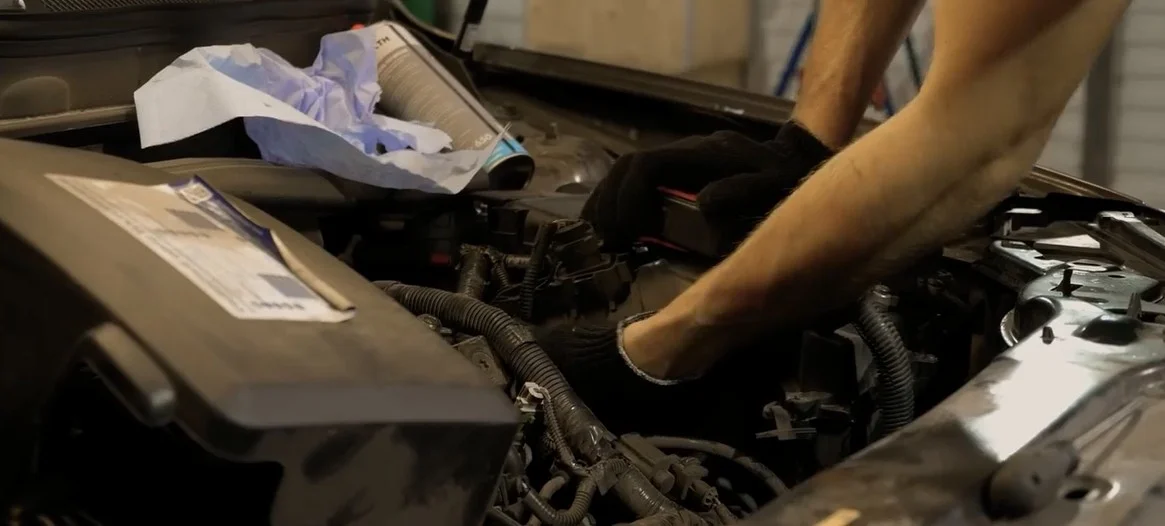

Устанавливаем и защелкиваем корпус фильтра, а также не забываем подсоединить к нему патрубок и воздухозаборник.

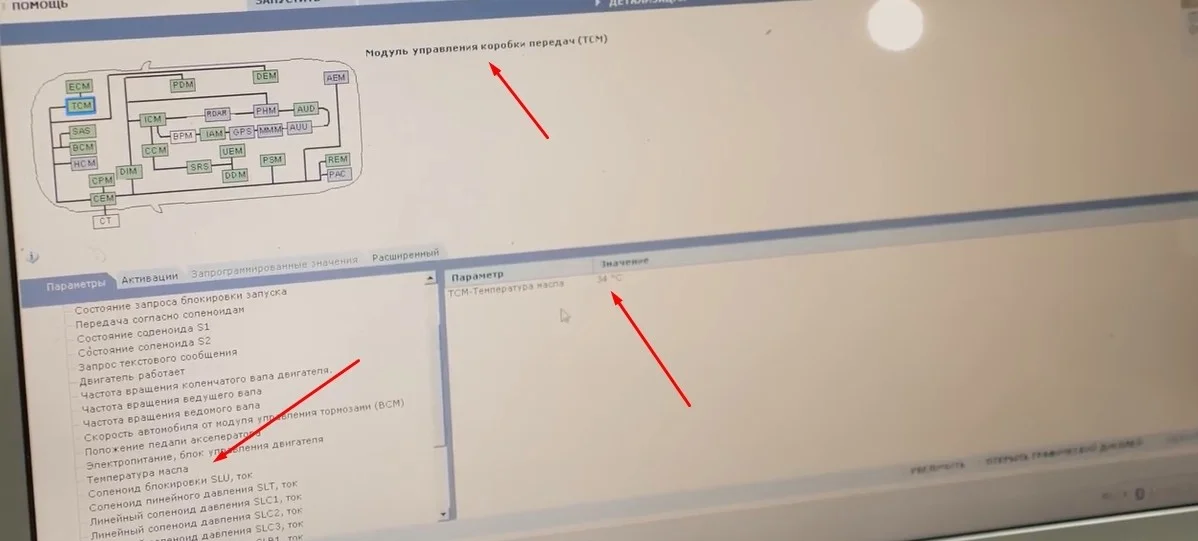

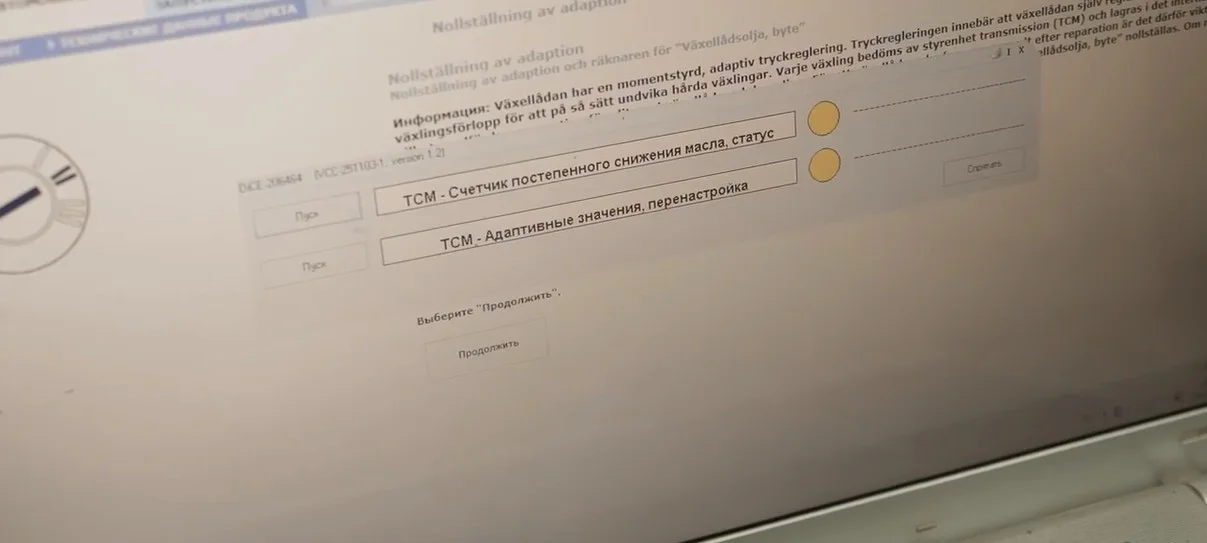

Подключаем кабель диагностики к автомобилю и запускаем на компьютере программу VIDA. Проходим в пункты меню “Диагностика” — “Модуль управления коробки передач (TCM)” — “Температура масла” и видим текущее значение температуры масла в коробке. Заводим мотор и прогреваем масло в АКПП до 50-60 градусов.

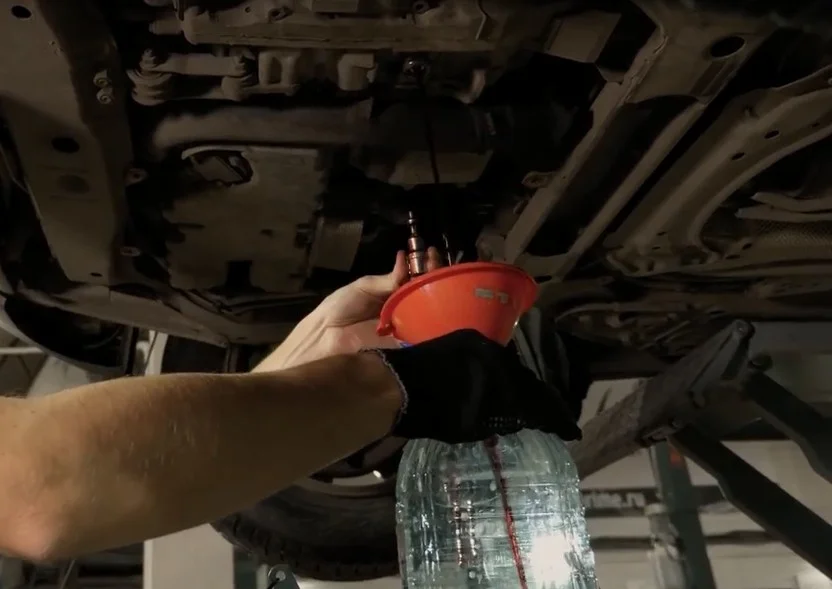

Не глуша двигатель, откручиваем сливную пробку и сливаем лишнее масло. Как только масло закапает, наживляем и затягиваем пробку. При необходимости меняем уплотняющее колечко на пробке.
