Замена АКПП на Toyota Carina AT211
На данном фотоотчете во всех подробностях описана замена АКПП на автомобиле Toyota Carina (Тойота Карина) с типом кузова AT211.
Несмотря на то, что, в принципе, процедура выполнима своими руками, ее нельзя назвать легкой.
В ином случае — как ни странно, стоит знать, что больше всего сложностей возникает не во время замены коробки передач, а при ее обратной установке.
Замена коробки передач проводилась вместе со снятием валов.

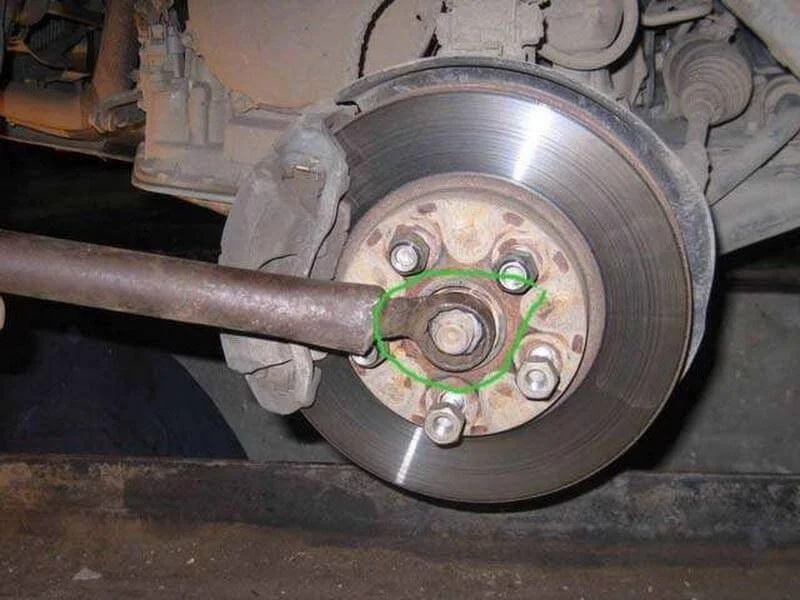

Снимаем колеса, откручиваем и расконтриваем ступичную гайку на 30.

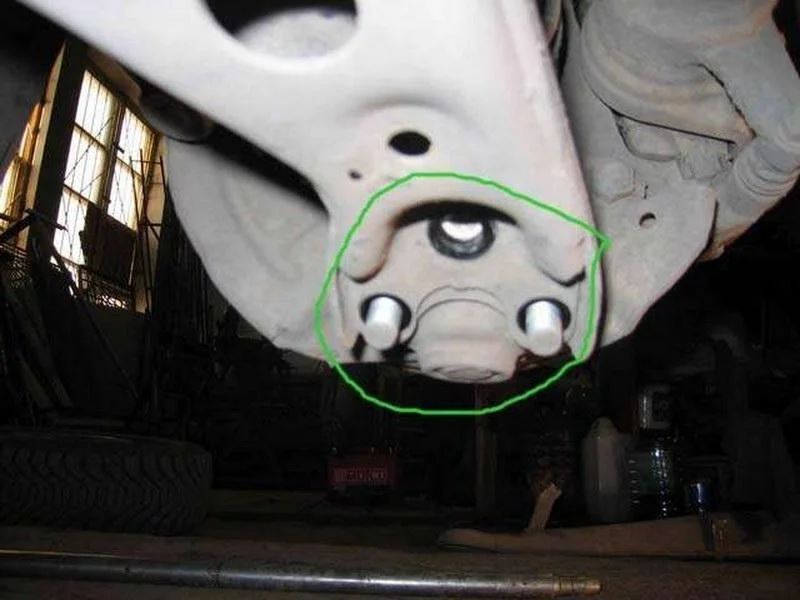

Откручиваем три гайки с шаровой опоры от рычага.

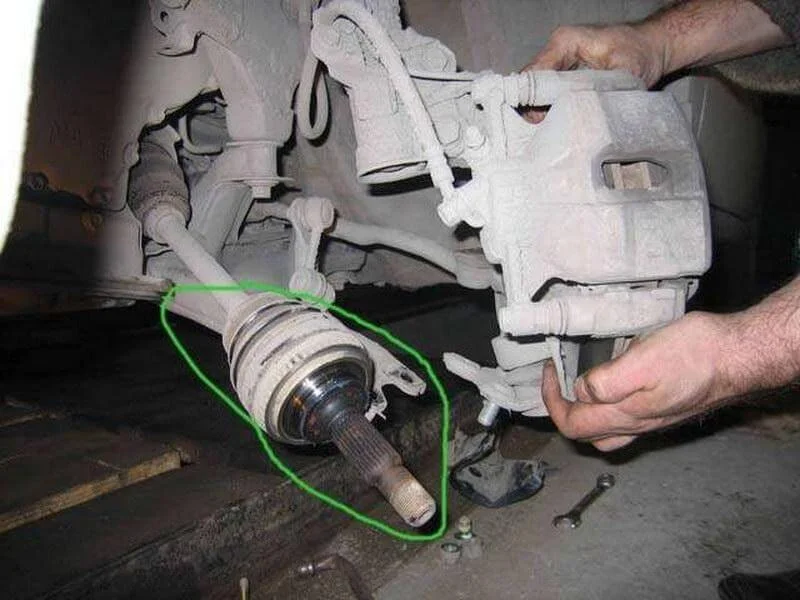

Вытаскиваем вал из ступицы и отодвигаем стойку вбок. Данная процедура выполняется по обе стороны.

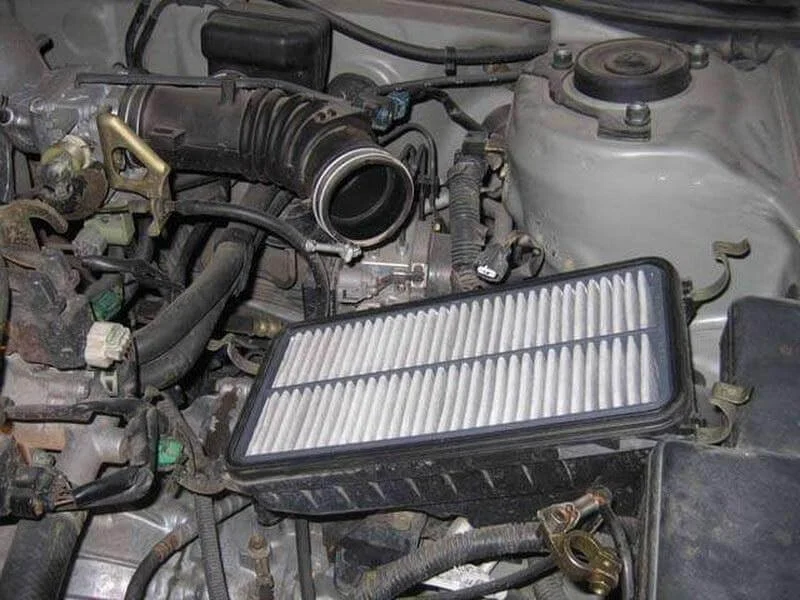

Снимаем аккумулятор и корпус воздушного фильтра.

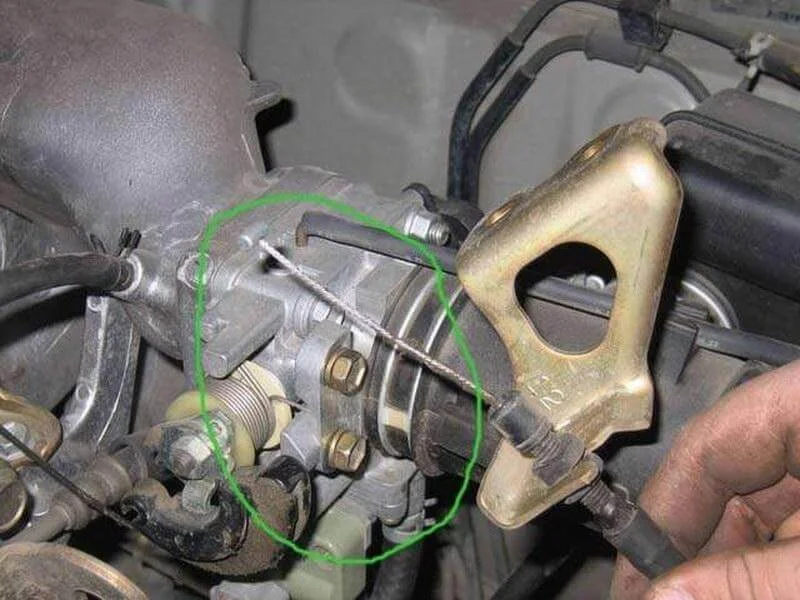

Откручиваем массу и тросик газа.

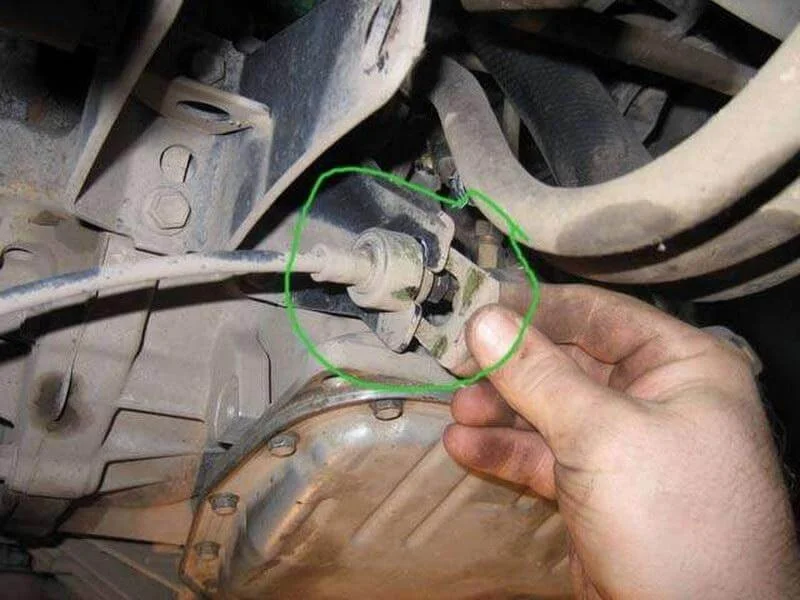

Затем тросик скоростей.
Переходим к радиатору.

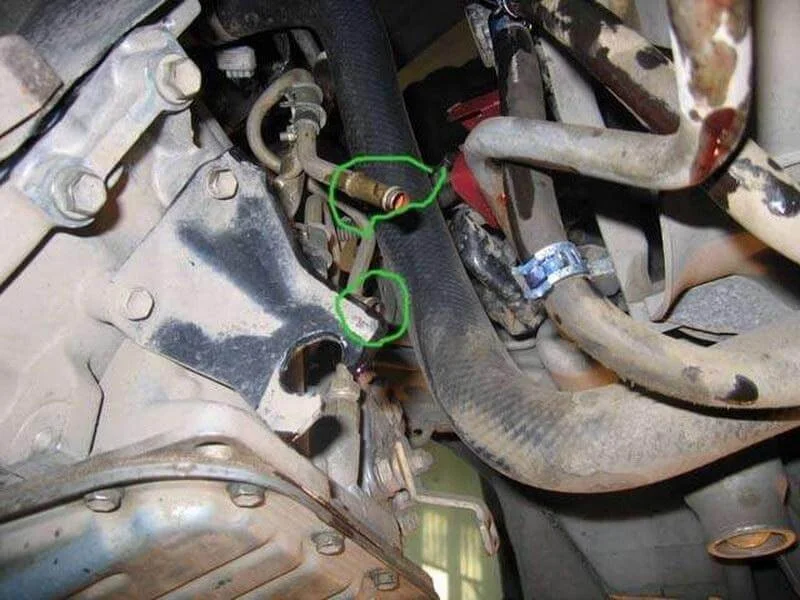

Снимаем трубки охлаждения с радиатора.

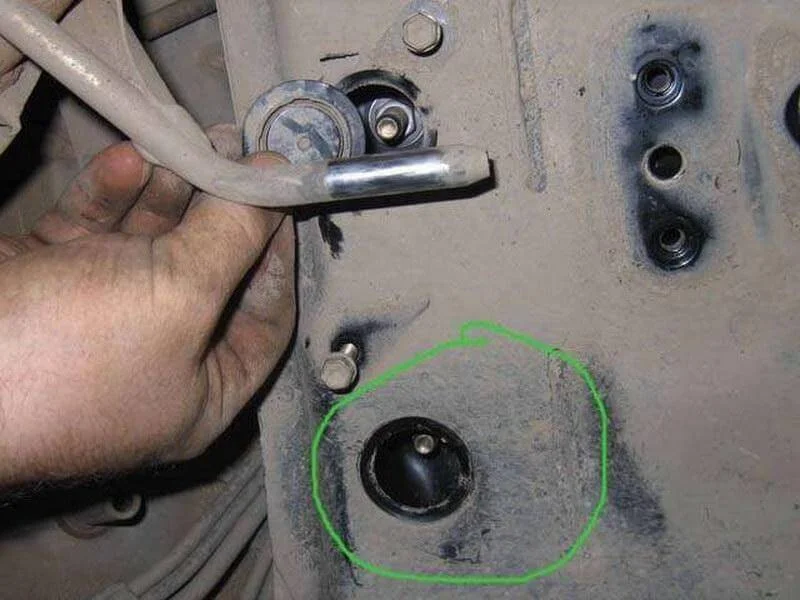

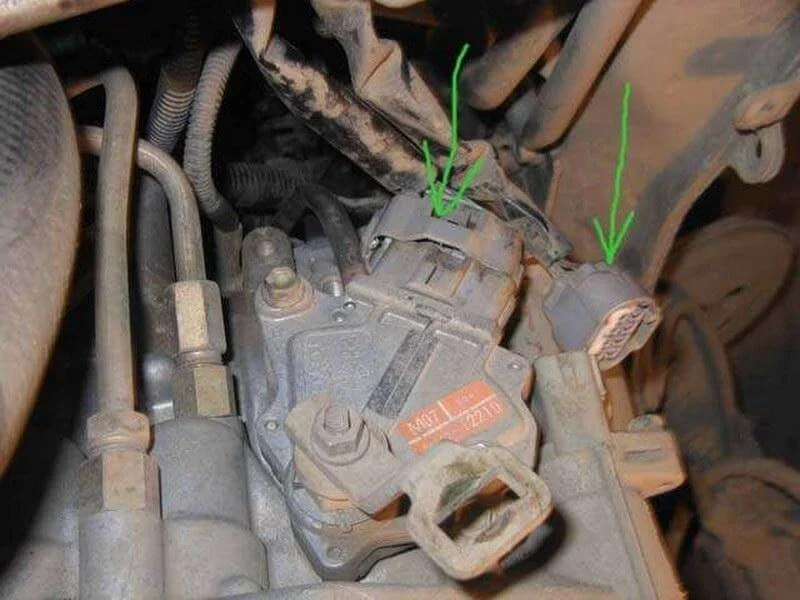

Отсоединяем все датчики, двое внизу и один вверху коробки.
Снимаем нижнюю защиту.

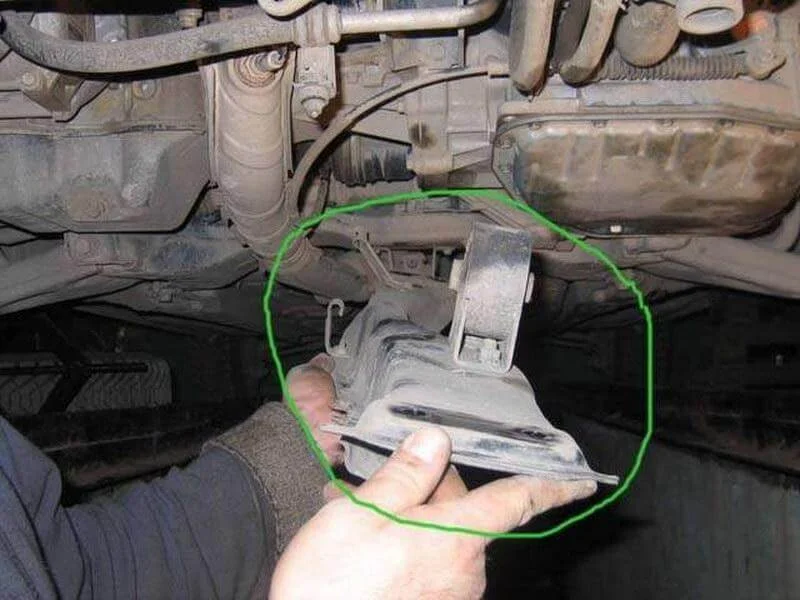

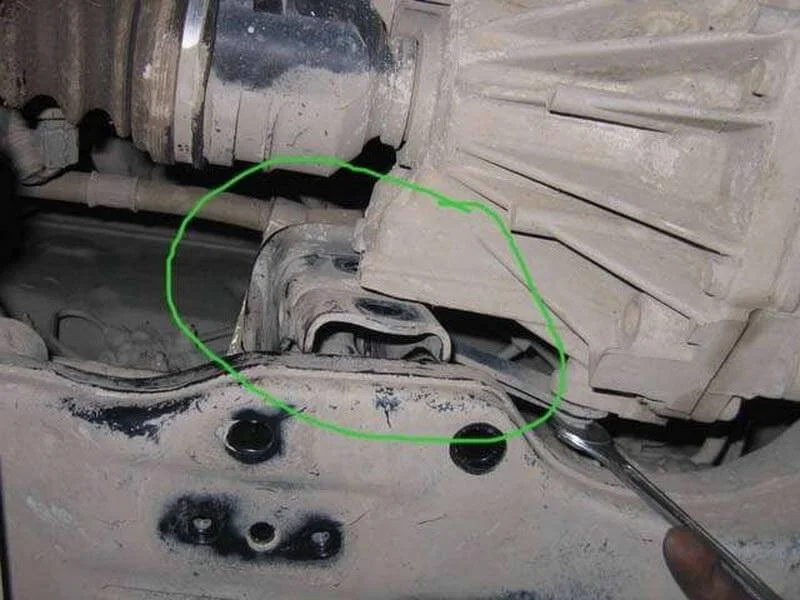

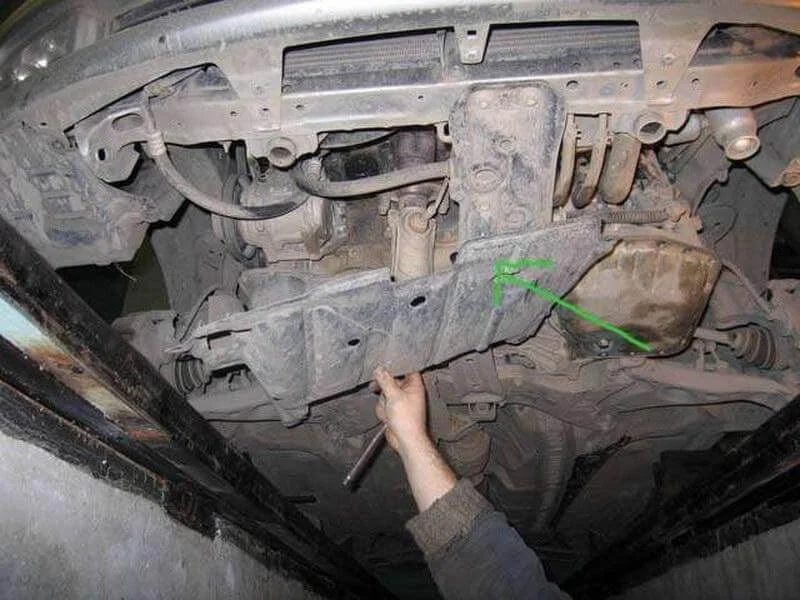

Снимаем лыжу с подушкой.

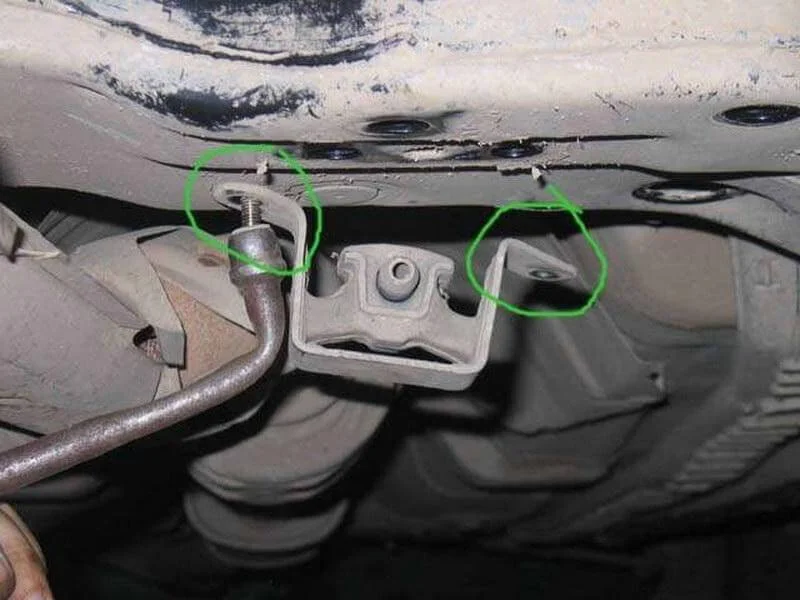

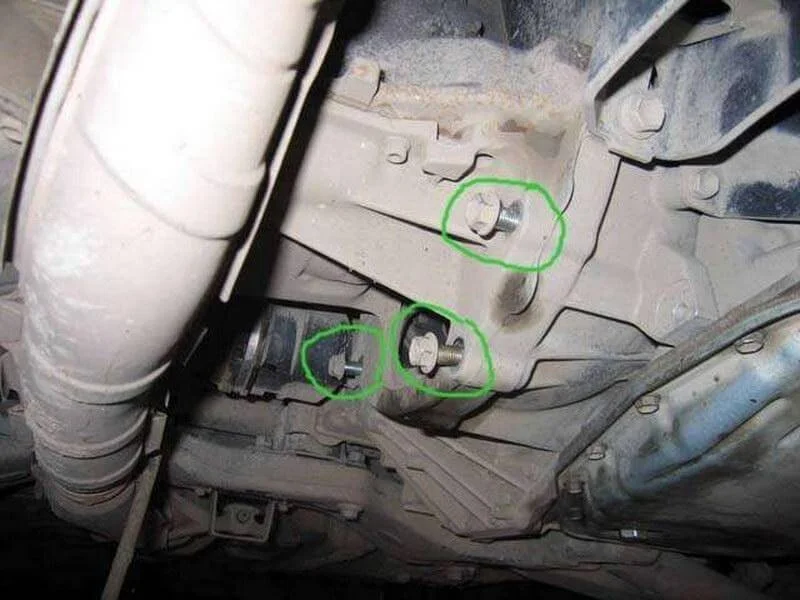

После чего откручиваем подушку между коробкой передач и моторным отсеком.
Гайки подушки проходят через рычаг. Для того чтобы их открутить, понадобится длинный ключ на 14.

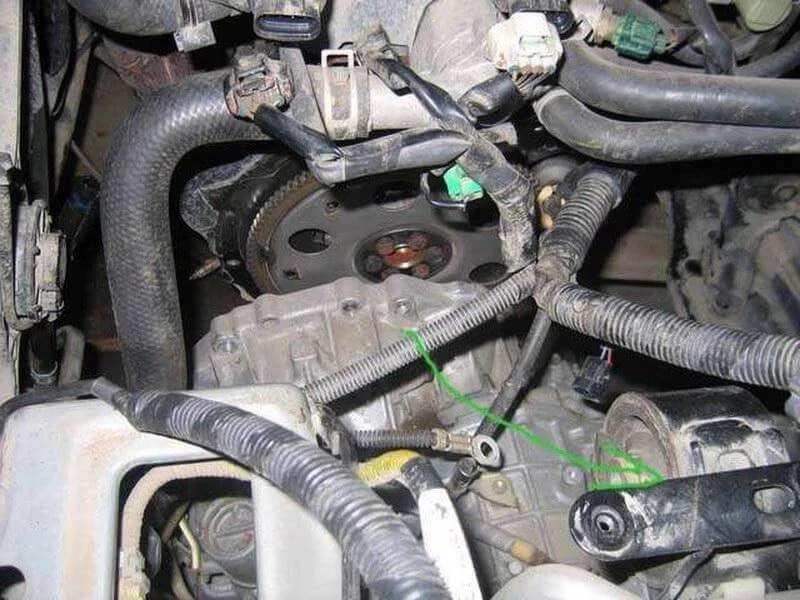

Откручиваем гидротрансформатор.
Делаем это через лючок, открутив 6 болтов на 12.
Пальцем отодвигаем его в сторону автоматической коробки, примерно на 2 сантиметра, затем откручиваем два болта стартера на 17 и откручиваем болты которые притягивают коробку к двигателю. Двигатель ставим на домкрат.
После коллектора откручиваем приемную трубу и снимаем ее опору, держащуюся на двух болтах на 10.
Приступаем к откручиванию подушки между АКПП и лонжероном. Нужна внимательность, поскольку коробка на данный момент висит только на ней.

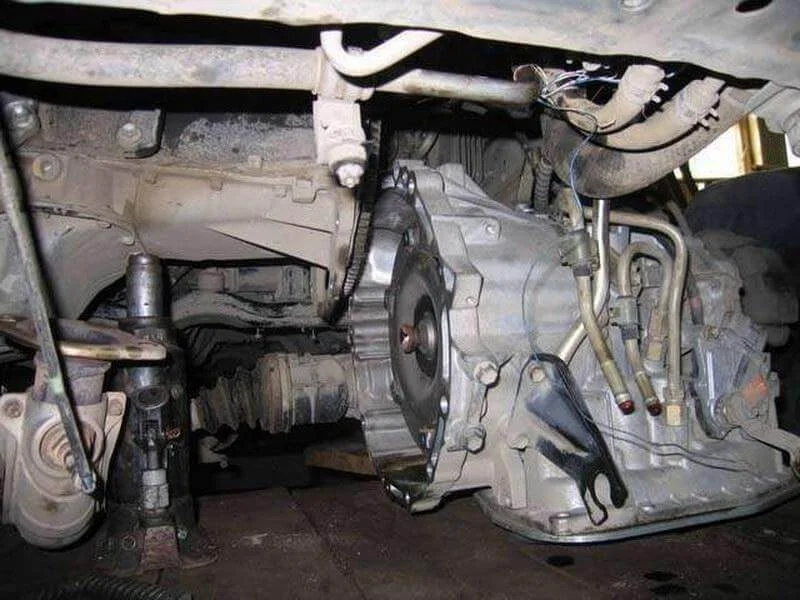

Переходим к снятию коробки.
Снимаем АКПП с двух направляющих. На двигателе они находятся на 4 и 11 часов, если смотреть как по циферблату. АКПП на полу.

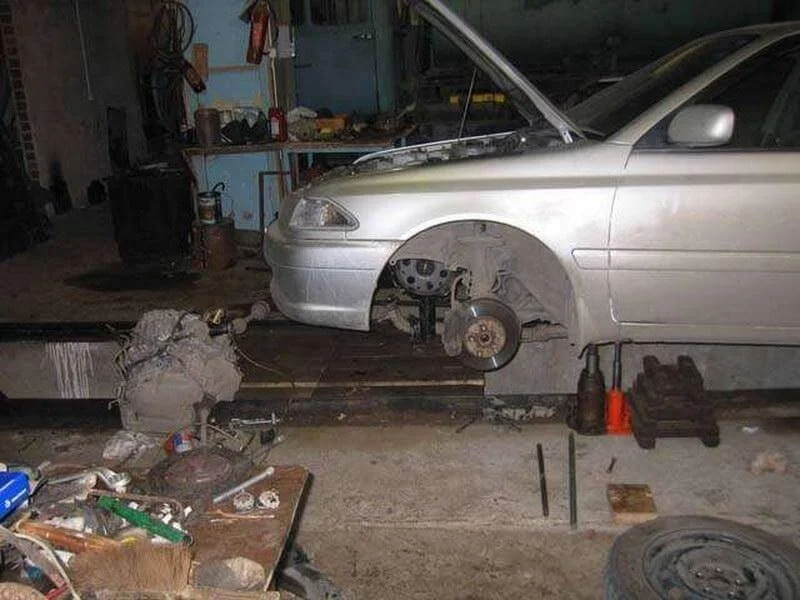

Вытаскиваем коробку из-под автомобиля.

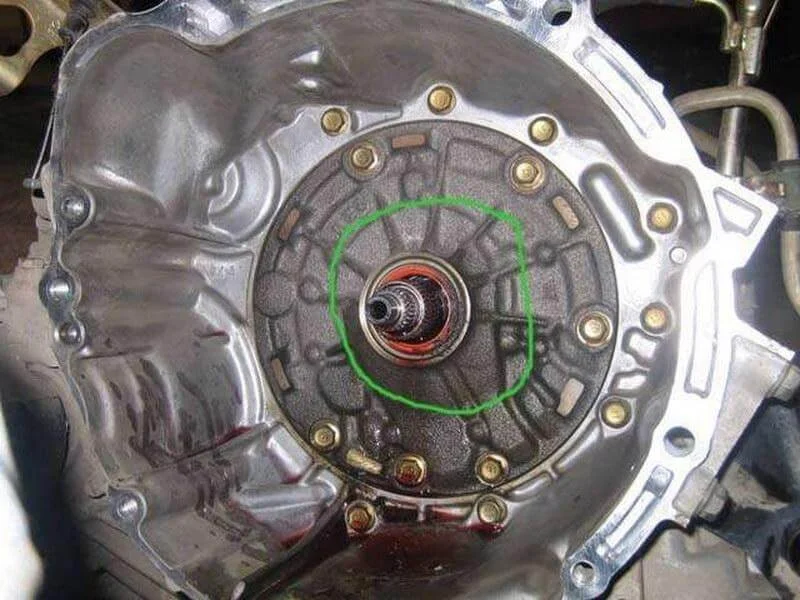

Обнаружена утечка масла из сальника масляного насоса автомата.

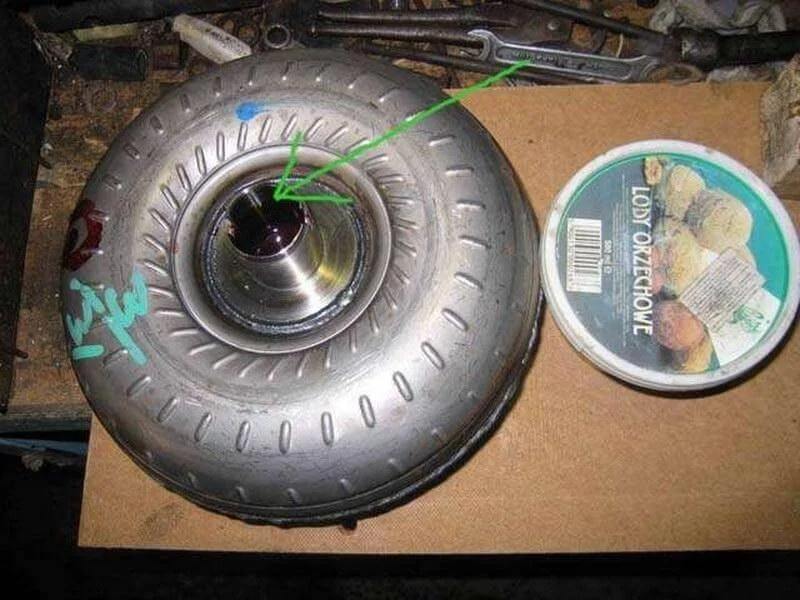

Тянем и снимаем гидротрансформатор. Из него сливаем старое масло и заливаем свежее. Ставим гидротрансформатор обратно на первичный вал коробки.
После чего обратная сборка. Как указывалось в описании — самая «геморройная» часть.
