Данный фотоотчет подробно демонстрирует как проводится полная замена сцепления на автомобиле Ford Fusion, включая такие детали, как корзина сцепления, диск сцепления, а также выжимной подшипник.

Стоит знать, что данная процедура ремонта, как это говорится, довольно геморройная, поэтому необходимо запастись терпением, а также во время этапа снятия коробки передач обратиться за помощью, например к соседу, поскольку весит она очень даже солидно.

Вся процедура выполнима своими руками, при условии что опыт в подобной работе уже имеется, а также при наличии всех необходимых инструментов. Их список включает следующее:

набор головок, из них понадобятся на 8, 10, 13, 15, 19, а также 32 если возникнет необходимость в снятии полуосей. Ко всему этому добавить удлинители и «карданчик»;
набор накидных ключей — на 10, 13 и 15;
набор шестигранников и «звёздочек»;
набор отверток — необходимы пара плоских, одна побольше, другая поменьше;
зубило;
молоток;
проникающая смазка типа WD-40;
графитовая смазка;
тормозная жидкость (при снятии коробки передач, обычно, вытечет практически полный бачок);
домкрат;

Источник: fusionclub.ru

Какую корзину сцепления ставить на Ford Fusion?

Оригинальный номер 2S61-7563-BD, 2355 руб.

Аналоги:

Mecarm MC7100 — 2218 руб.
Sachs 3082 000 299 — 2942 руб.
Sassone 8017 — 4262 руб.

Какой диск сцепления ставить на Ford Fusion?

Оригинальный номер 1 513 981, средняя цена 6822 руб.

Аналоги:

Stellox 07-00135-SX — 1118 руб.
Sachs 1878 001 816 — 4665 руб.
Fenox CP61039 — 1377 руб.

Какой подшипник сцепления ставить на Ford Fusion?

Оригинальный номер 1 837 710, средняя цена 4761 руб.

Аналоги:

Luk 510 0058 10 — 3219 руб.
Sachs 3182 654 145 — 2542 руб.
JP group 1530301200 — 2224 руб.

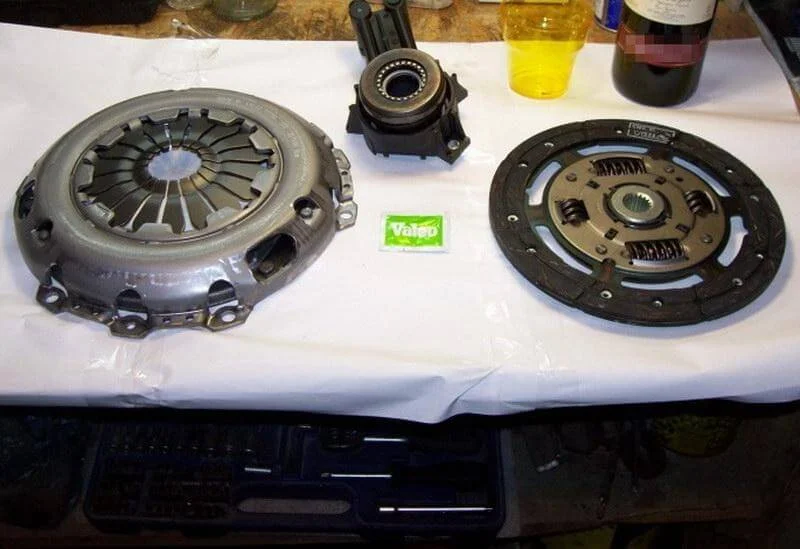

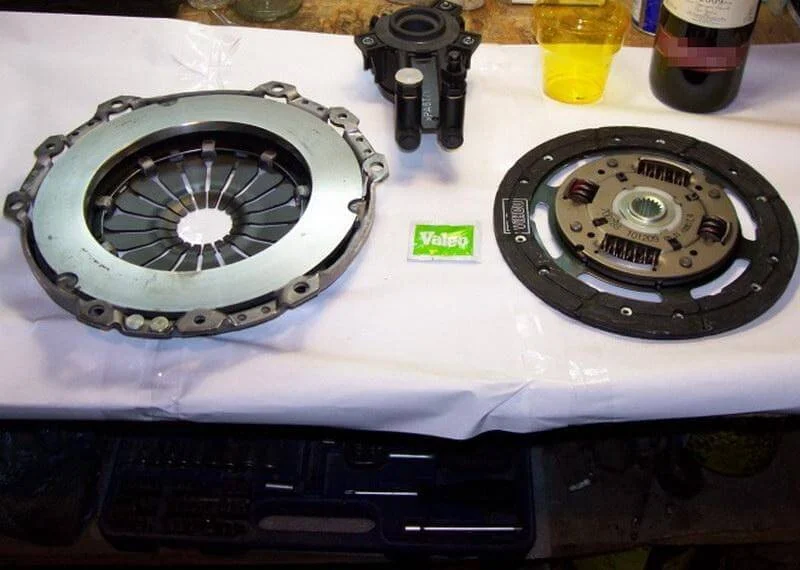

На фото — новое сцепление, включающее корзину, диск и выжимной подшипник.

Те же детали с другой стороны.

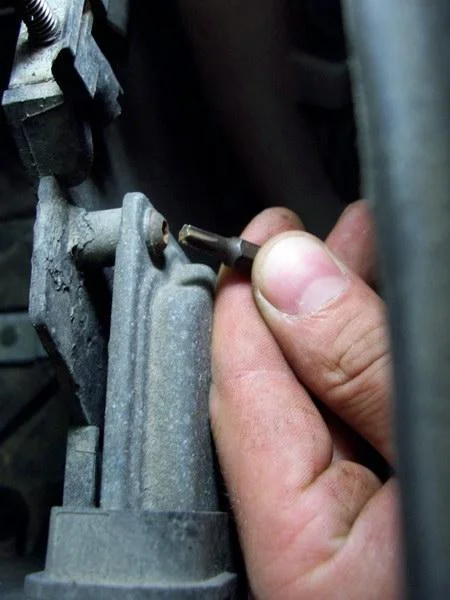

Ключом на 10 снимаем аккумулятор. Откручиваем «мозги», держащиеся на паре шурупов.

«Мозги» вместе с проводами отводим в сторону.

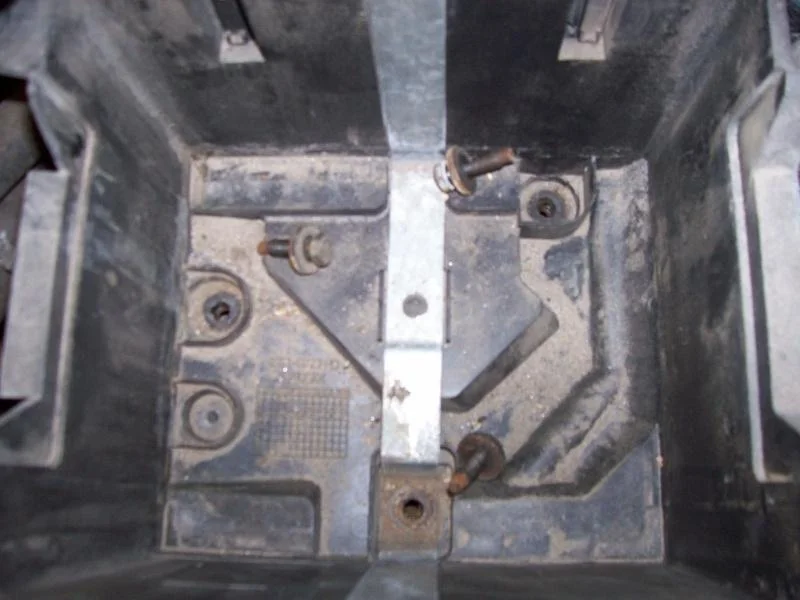

Снимаем полку аккумулятора.

Для этого откручиваем три винта на 13.

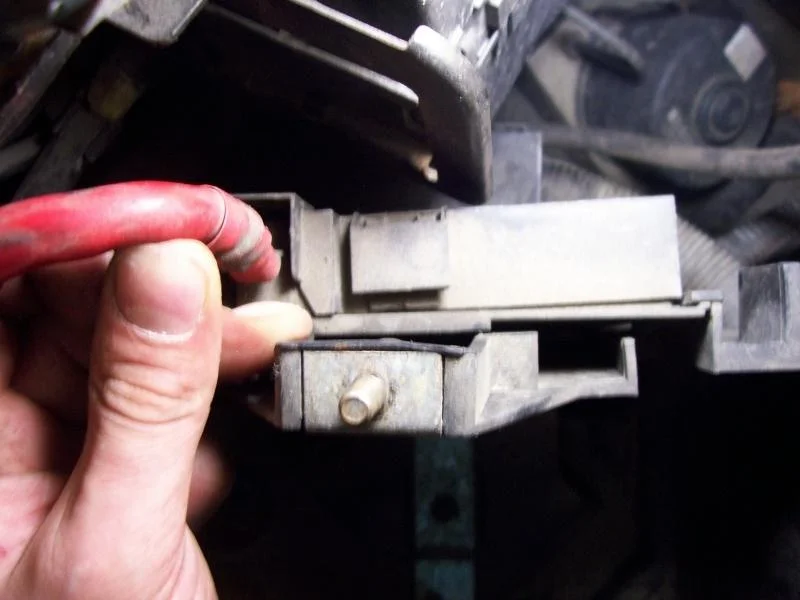

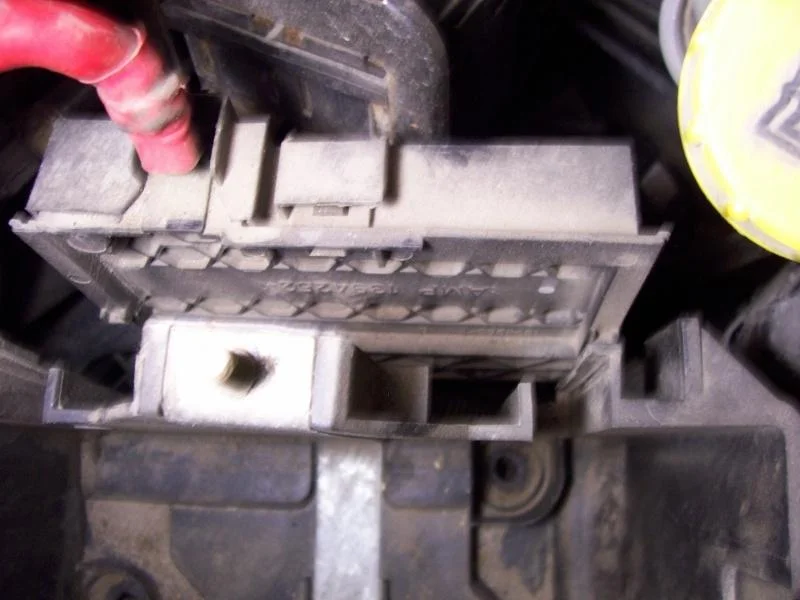

Отсоединяем клеммную колодку.

Для чего немного отгибаем ее от полки аккумулятора и вынимаем вверх.

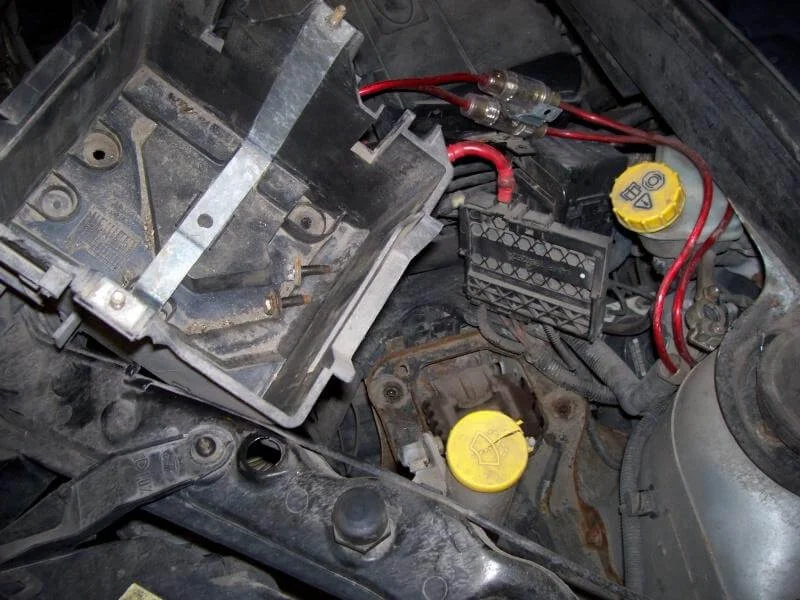

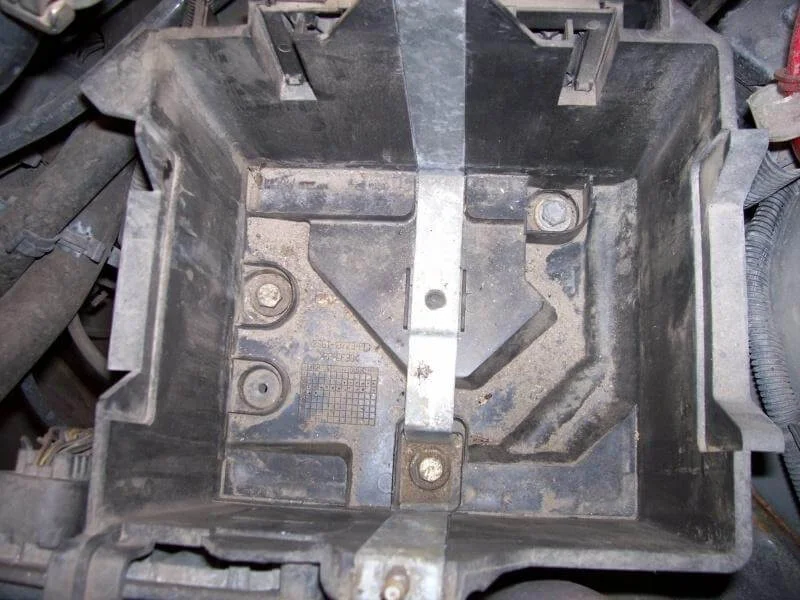

Вынимаем полку аккумулятора. Внизу находится гайка подушки КПП на 19, её можно сразу открутить.

С помощью ключа на 10 откручиваем три винта крепления кронштейна полки аккумулятора и вынимаем его. Там же два болта крепления подушки к кузову, откручиваем их ключем на «10»

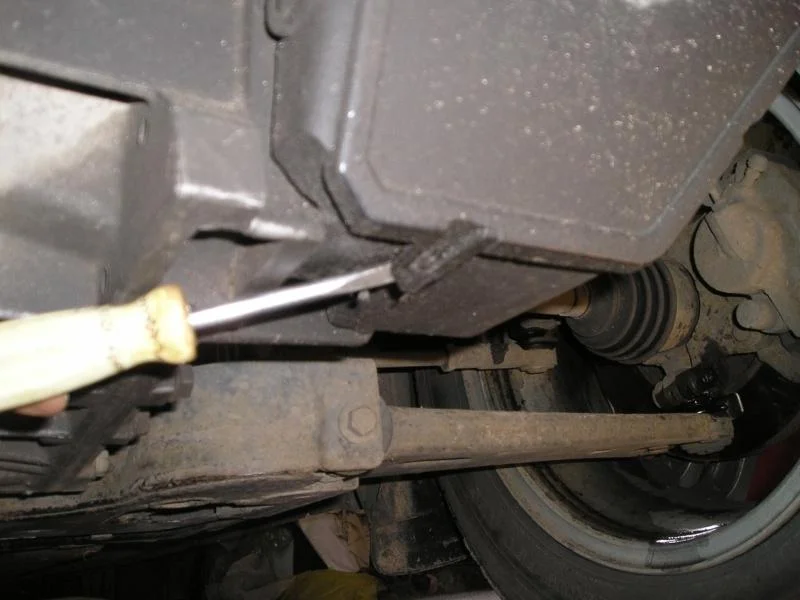

Далее лезем под автомобиль, открываем крышку КПП, для чего поддеваем защелки небольшой отверткой.

Затем отверткой побольше поддеваем шарниры тросиков.

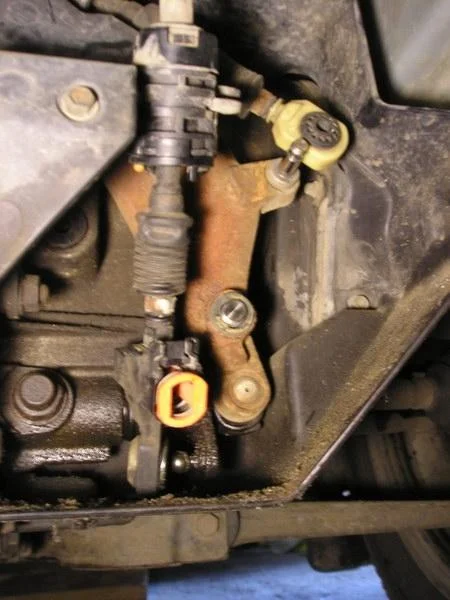

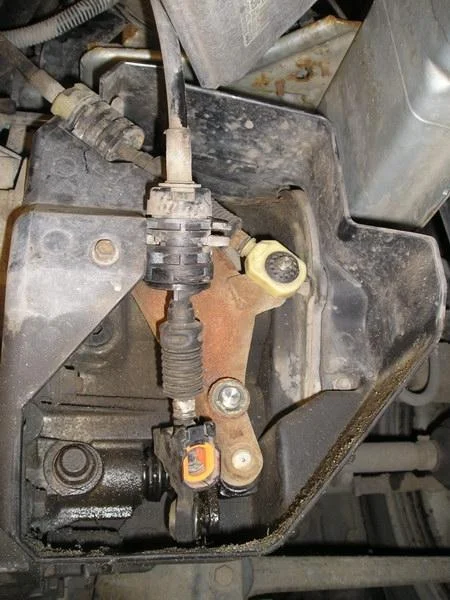

Оранжевая защелка в утопленном положении служит для регулировки хода рычага, ее лучше не трогать. Шарниры отсоединены.

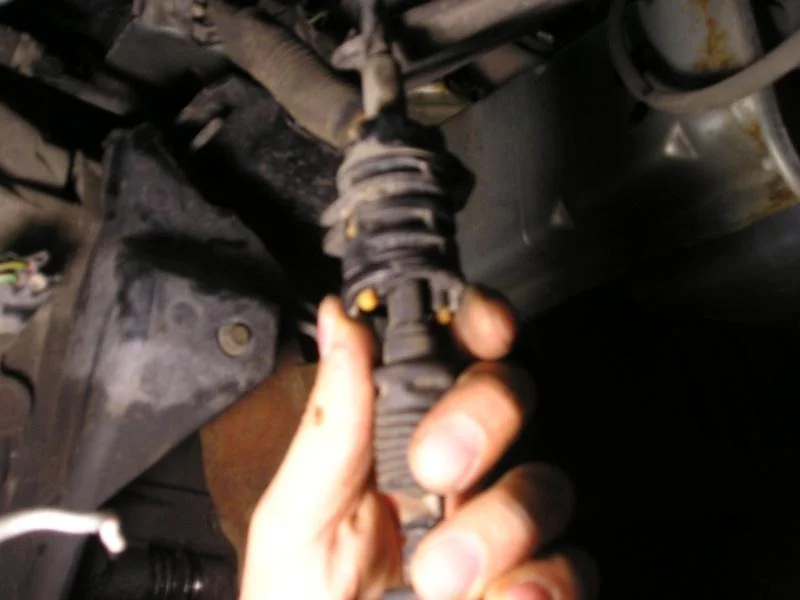

Тросики снимаются проворачиванием проворачиваем вот эту часть против часовой стрелки. Отводим тросы наверх.

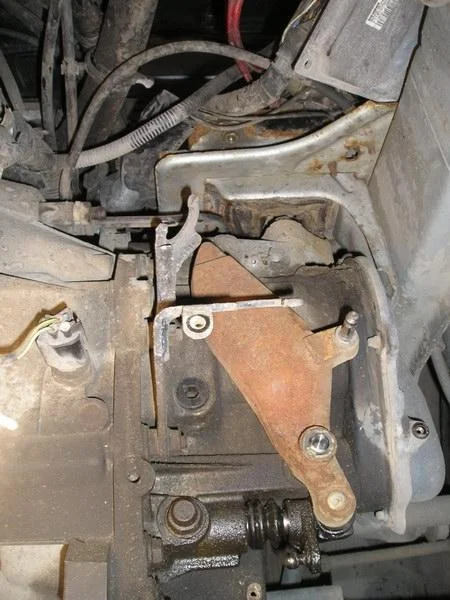

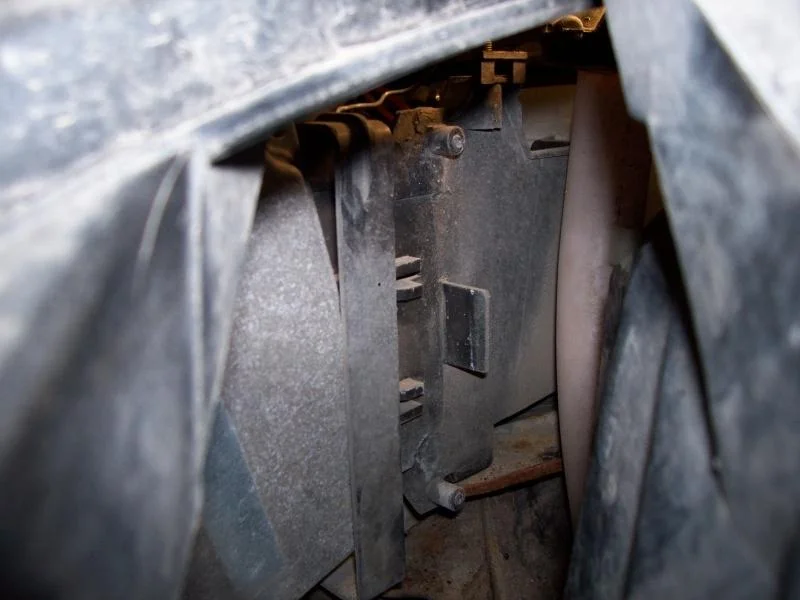

Далее головкой на 8 откручиваем четыре винта черного пластика.

Сливаем масло из коробки передач, должно вылиться около двух литров. В данной процедуре из инструментов понадобится длинный шестигранник, выкрутить пробку отверстия для залива масла и ключ на 19 для пробки слива масла.

Вынимаем трубку подачи тормозной жидкости в рабочий цилиндр сцепления, поддев отверткой стопорную пружину. На фото справа — штуцер прокачки и трубка подачи тормозной жидкости.

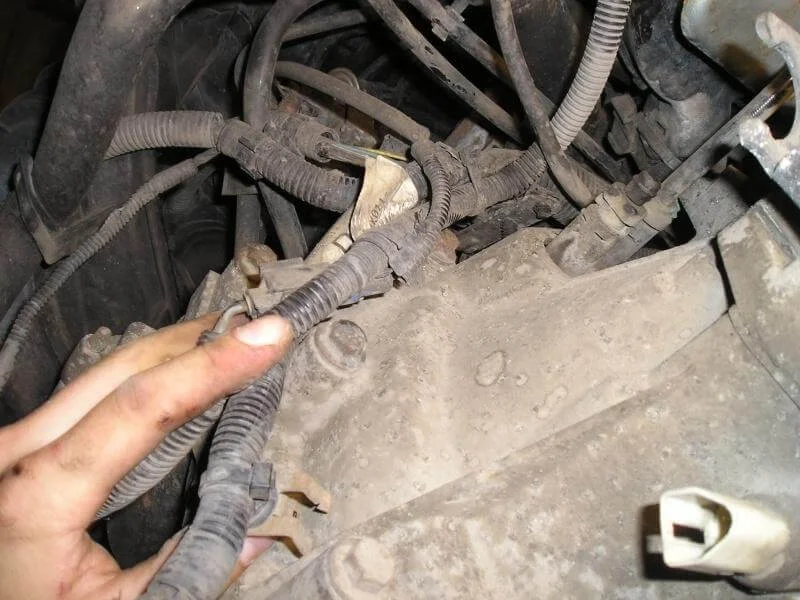

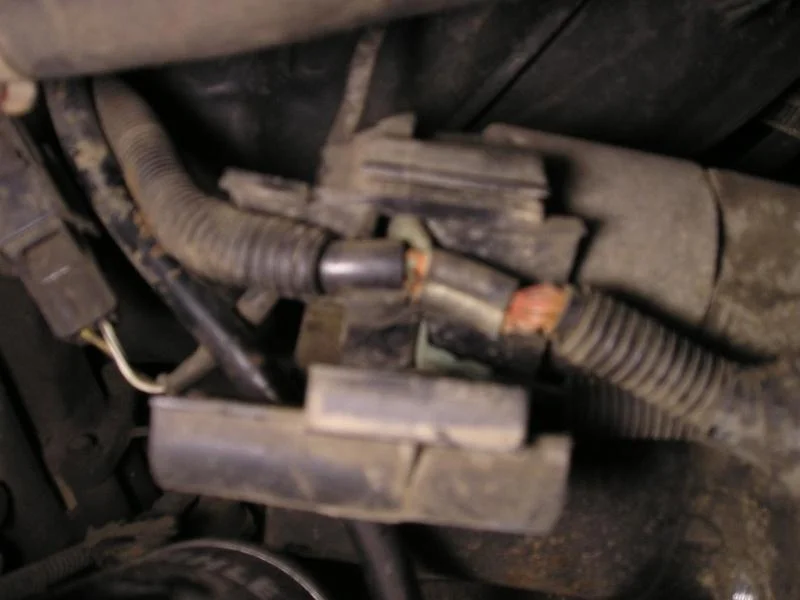

Ключами на 10 и 13 откручиваем клеммы стартера, предварительно открыв крышку, закрывающую клеммы, поддев ее отверткой.

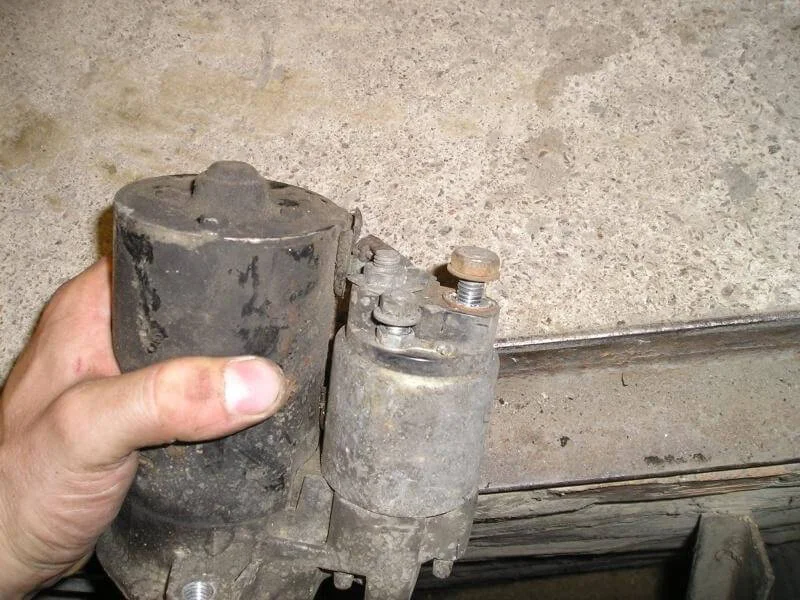

Вид в снятом состоянии.

Чтобы выкрутить стартер откручиваем три болта, которые его держат.

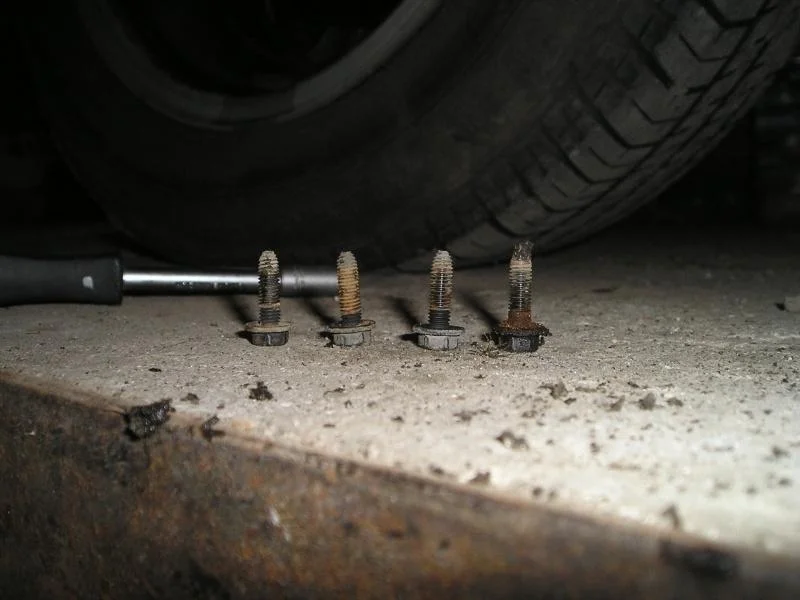

Болты откручены.

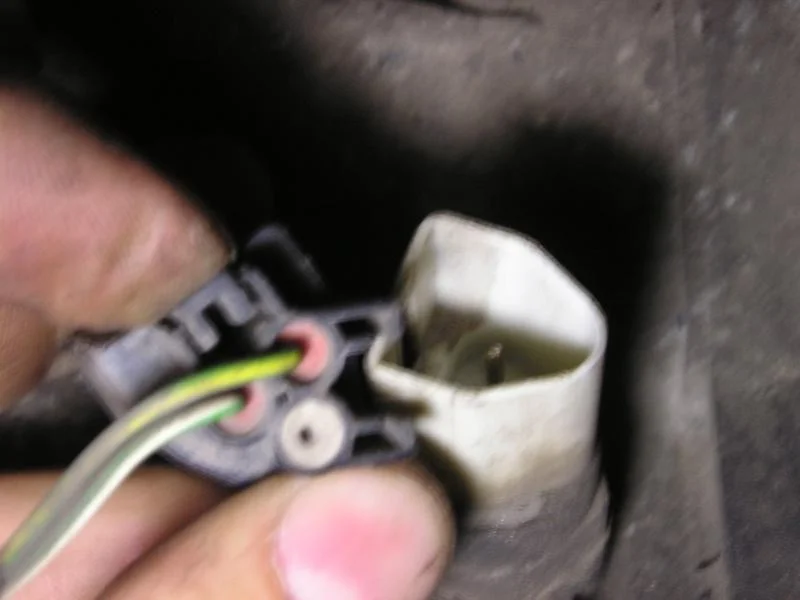

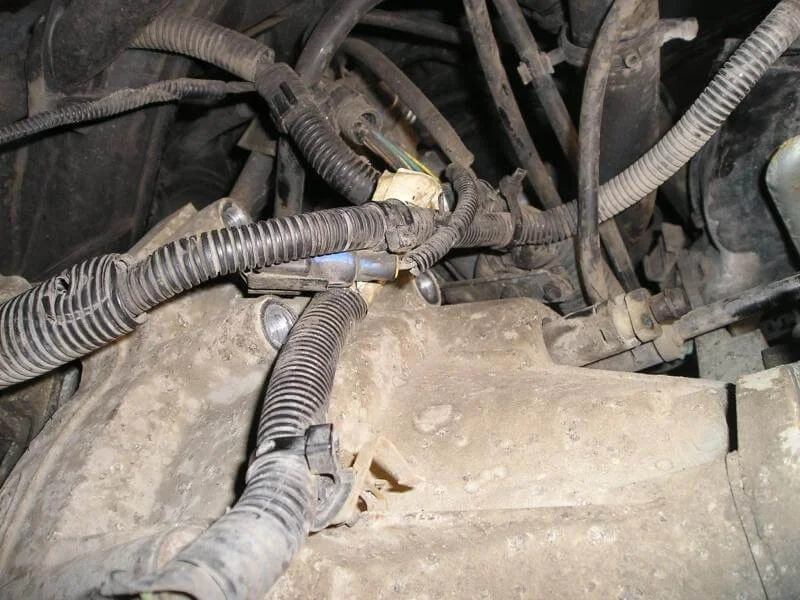

Попутно выдергиваем колодку из датчика заднего хода.

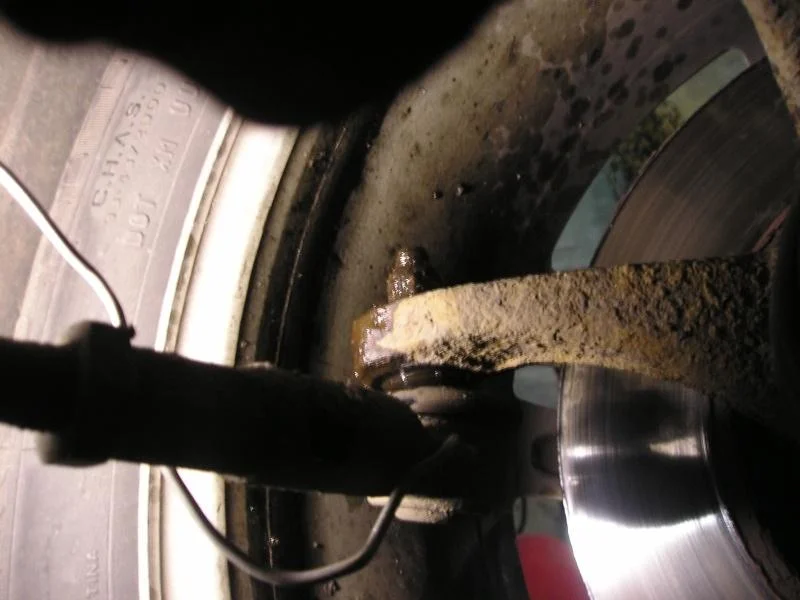

Ставим автомобиль на домкрат, снимаем колеса, наносим WD-40 на гайку рулевого наконечника, гайку болта шаровой и гайку стойки стабилизатора.

Все указанные гайки — на 15, откручиваем их, возможно понадобится шестигранник для наконечника и стойки стабилизатора, если они будут проворачиваться.

Для болта шаровой возможно понадобится звездочка, с той же целью. Чтобы без проблем снять стойку, не забываем прижимать стабилизатор к рычагу.

Если необходимо, палец наконечника рулевой тяги и болт крепления шаровой выбиваются через латунную проставку.

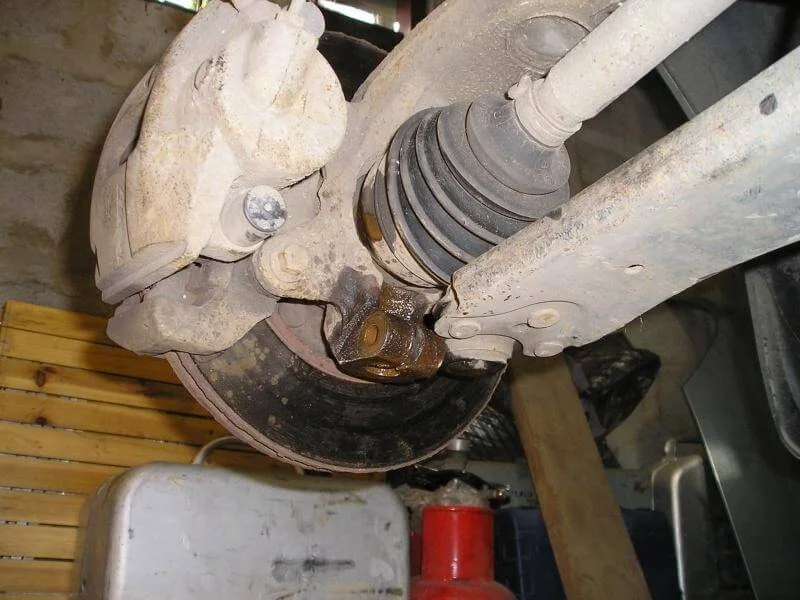

После того, как выбили шаровой болт, проворачиваем термоэкранчик для получения доступа к разрезу поворотного кулака. Разжимаем поворотный кулак молотком и зубилом. Отделяем рычаг от стойки.

Откручиваем гайки опорного подшипника.

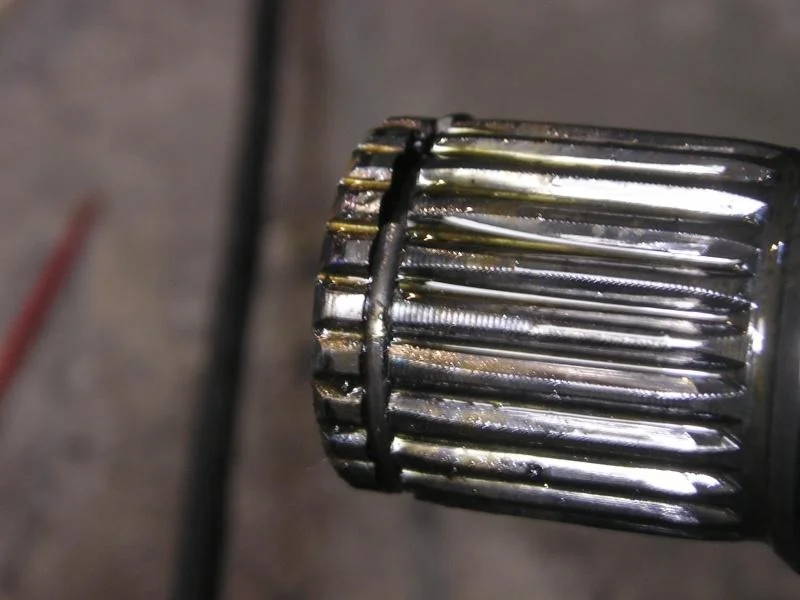

Если имеем дело с левой стойкой, можно отвести стойку и вынуть полуось. Стоит учесть, что на левой полуоси есть стопорное кольцо, поэтому она снимается с усилием.

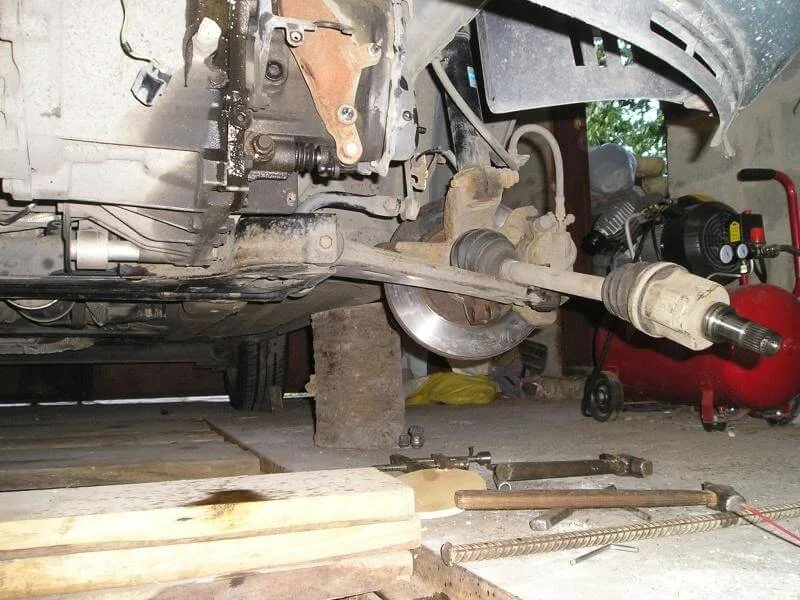

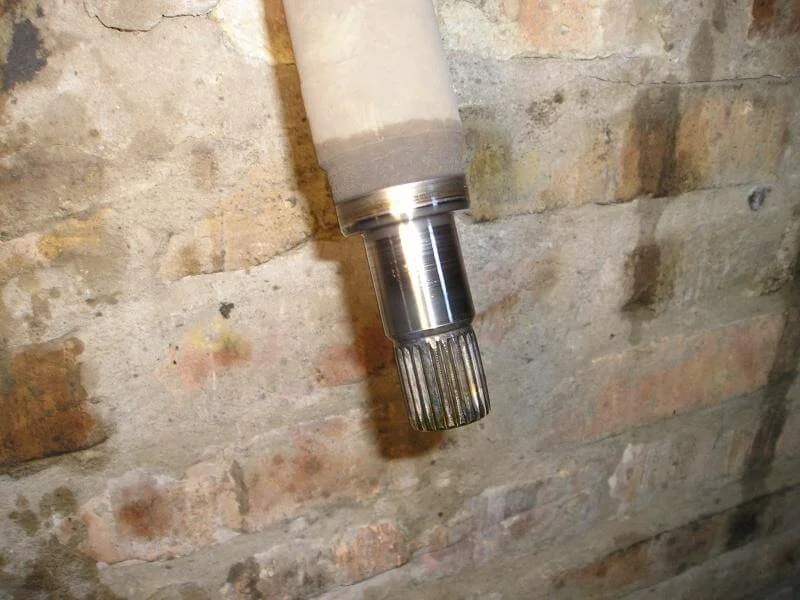

Вот что имеем в снятом виде.

С другой стороны.

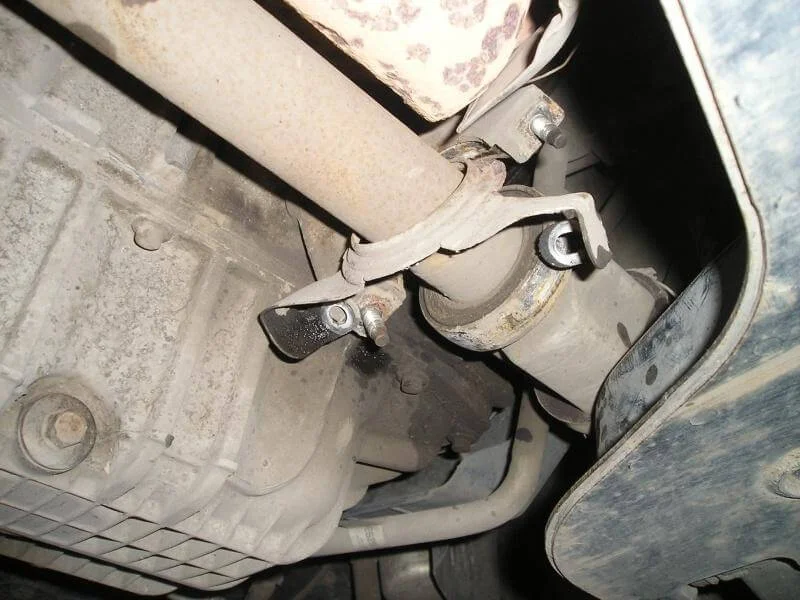

С правой стороны аналогично, с одним отличием — необходимо открутить промежуточную опору (две гайки на 13).

Справа стопорное кольцо отсутствует.

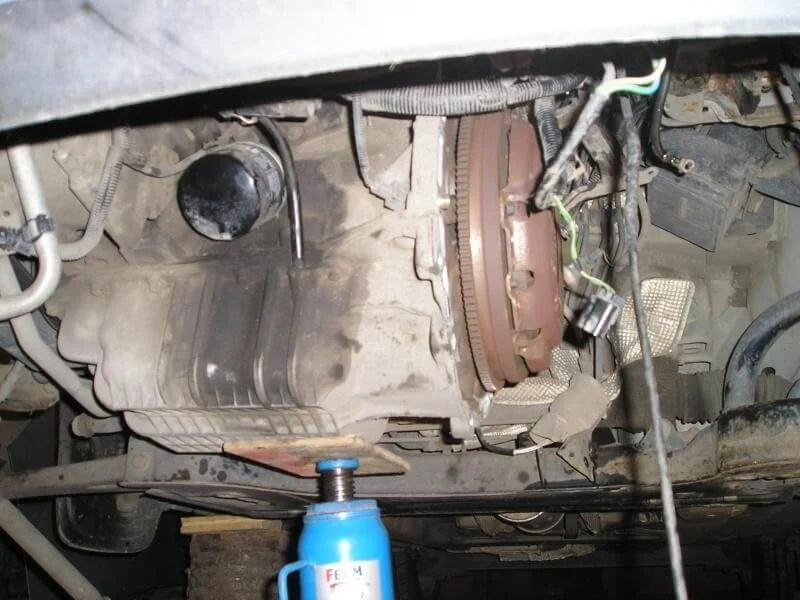

Ставим двигатель на домкрат и снимаем центральную опору КПП.

Сверху есть пара болтов, к котором очень сложно подлезть. Тем не менее откручивать надо. Выкручиваем болты, держащие коробку передач.

Далее КПП снимается, лучше с помощником.

Болты предварительно обрабатываются проникающей смазкой.

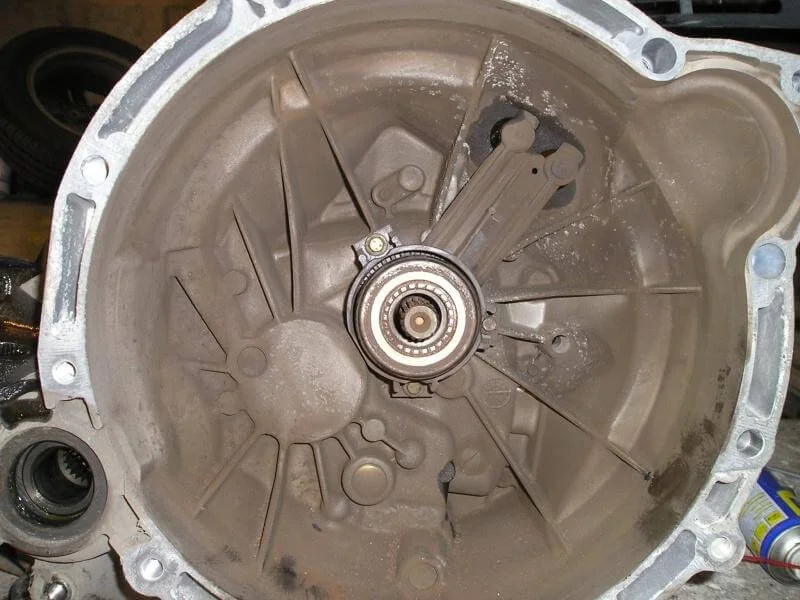

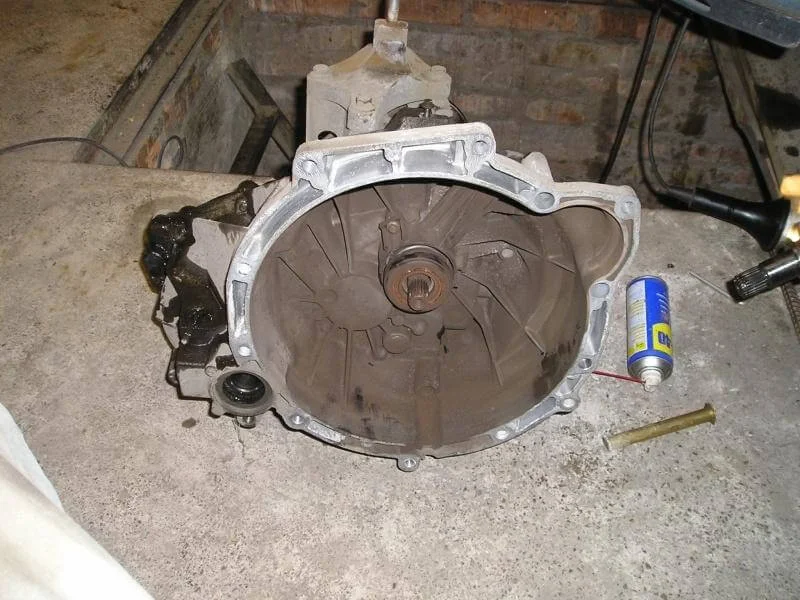

Коробка передач снята.

Откручиваем корзину сцепления на шести болтах на 10, а также три болта выжимного подшипника.

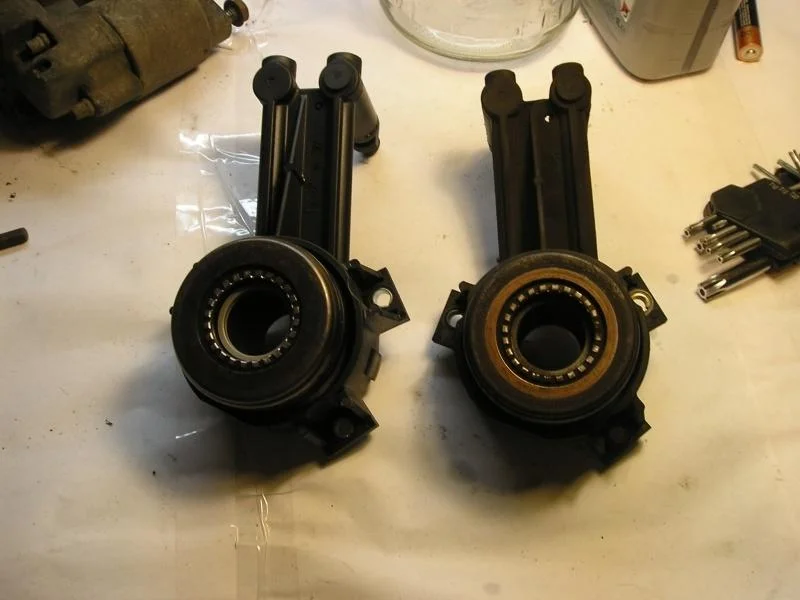

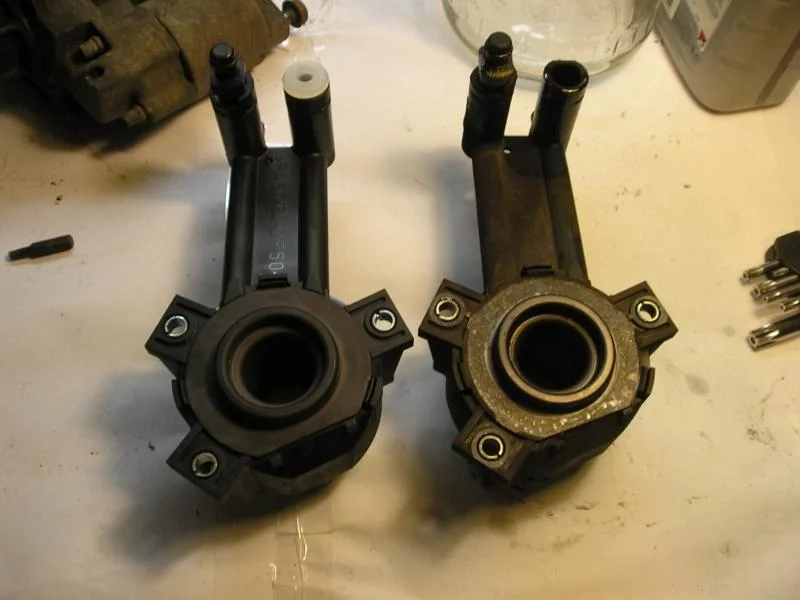

Старый и новый выжимные подшипники.

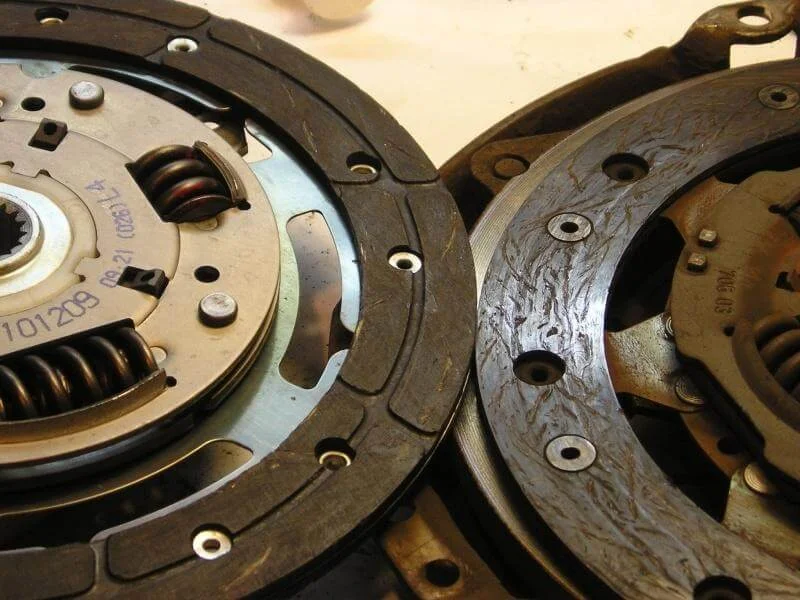

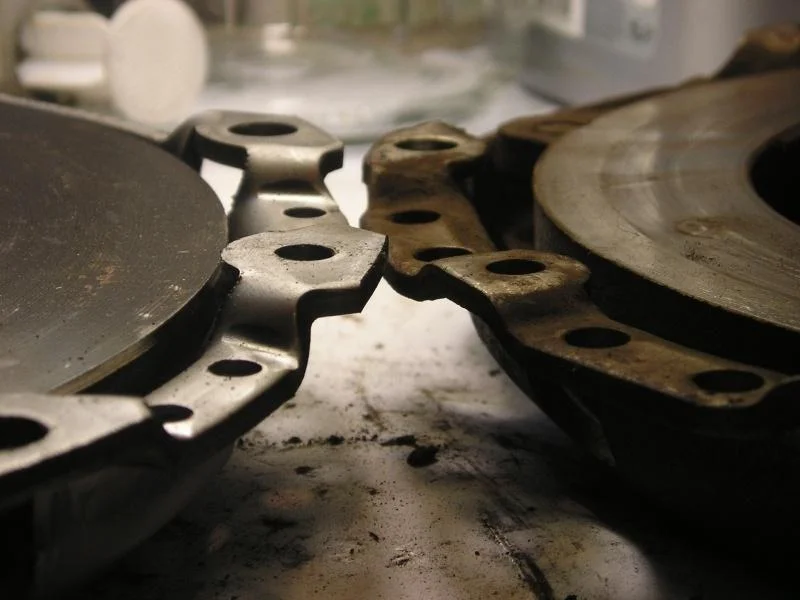

Старое и новое сцепление, диск и корзина.

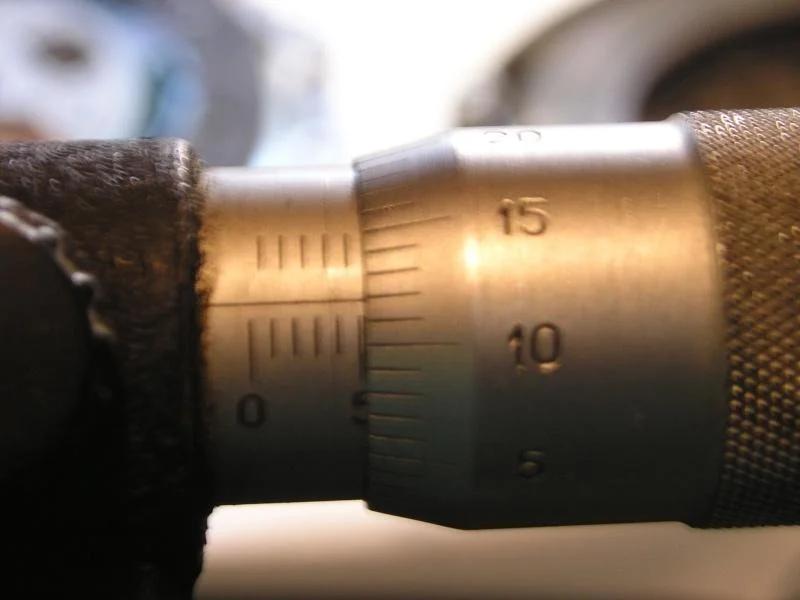

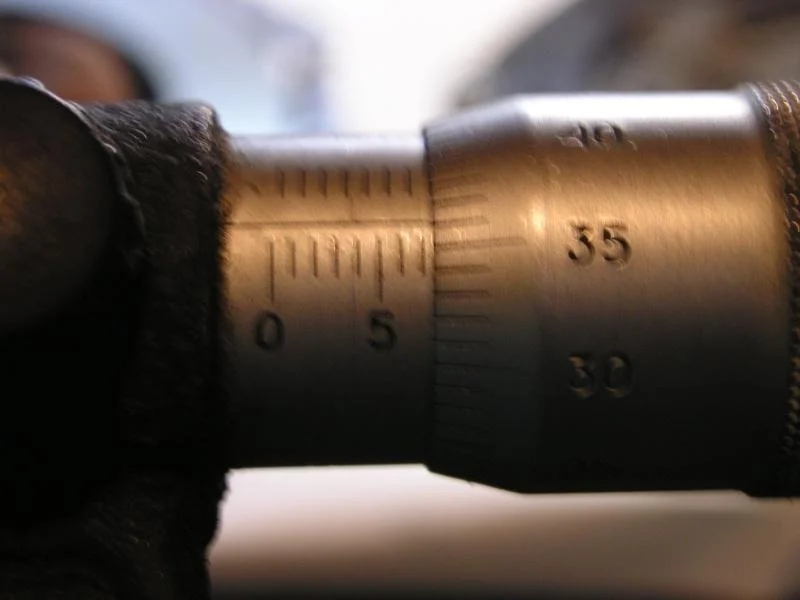

Измерим для сравнения толщину старого ведомого диска.

И нового.

Как видно, старый диск полностью лысый. Пробег около 180 тыс.

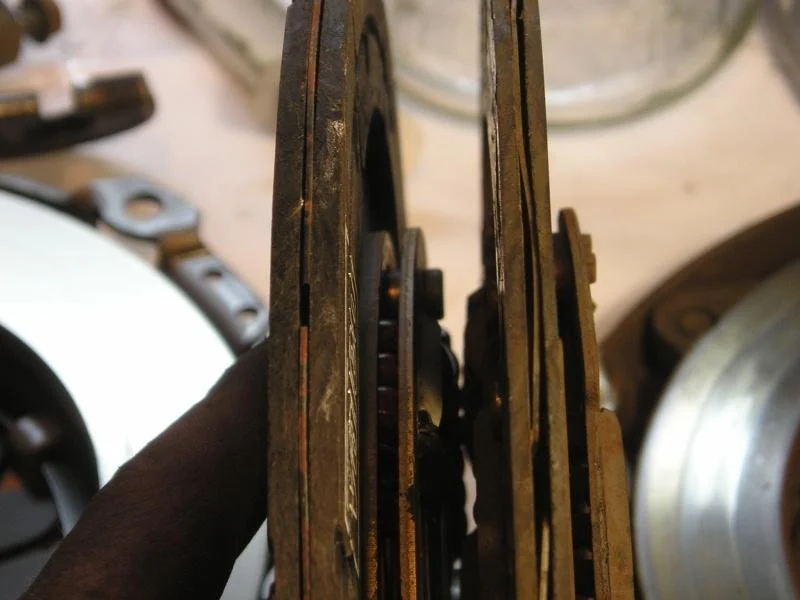

К слову о толщине и стертости. Одна фрикционная накладка на ведомом диске сточилась до заклепок, тем самым в корзине немного пропахало бороздку. Плюс ко всему трещина на накладке и легкое биение, из-за этого машину трясло при старте.

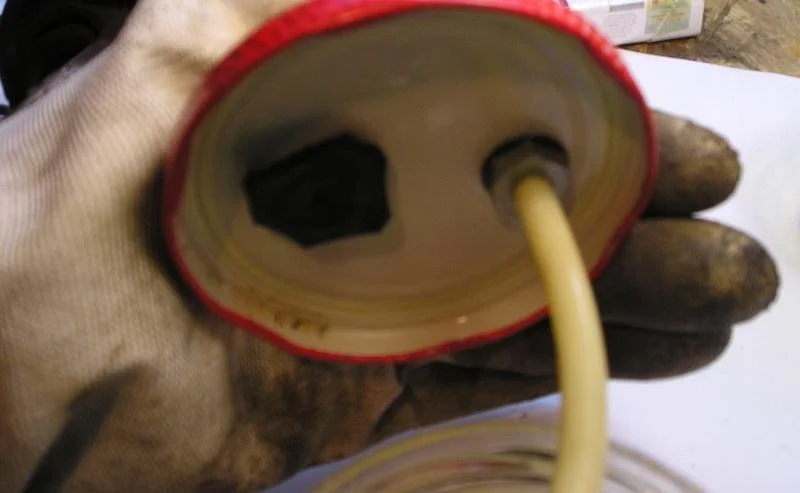

Смазываем шлицы КПП смазкой которая идет в комплекте. Прикручиваем сцепление на место, не забывая про центровку ведомого диска. После того, как вставили полуоси, проводим сборку в обратном порядке. Заливаем масло, прокачиваем цилиндр сцепления и проверяем.
