Установка камеры заднего вида на Chevrolet Lacetti
Установка камеры заднего вида будет производится на Шевроле Лачетти. Установка на Авео и подобные марки проводится аналогично. Устанавливаться камера будет вместо одного плафона подсветки номера, там наиболее подходящее место.
Подсоединяем массу и получаем.

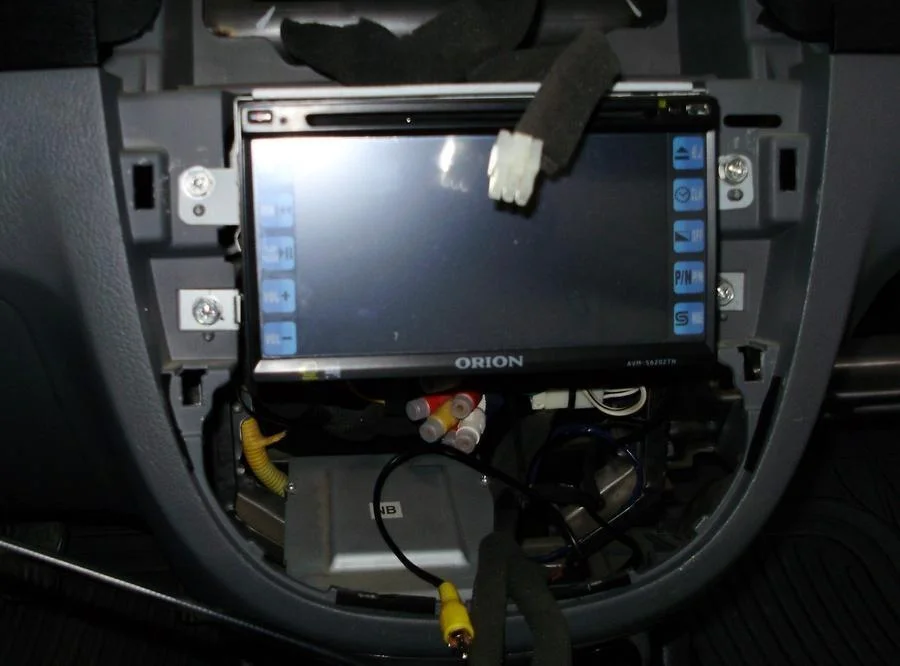

Устанавливаем все что снимали.

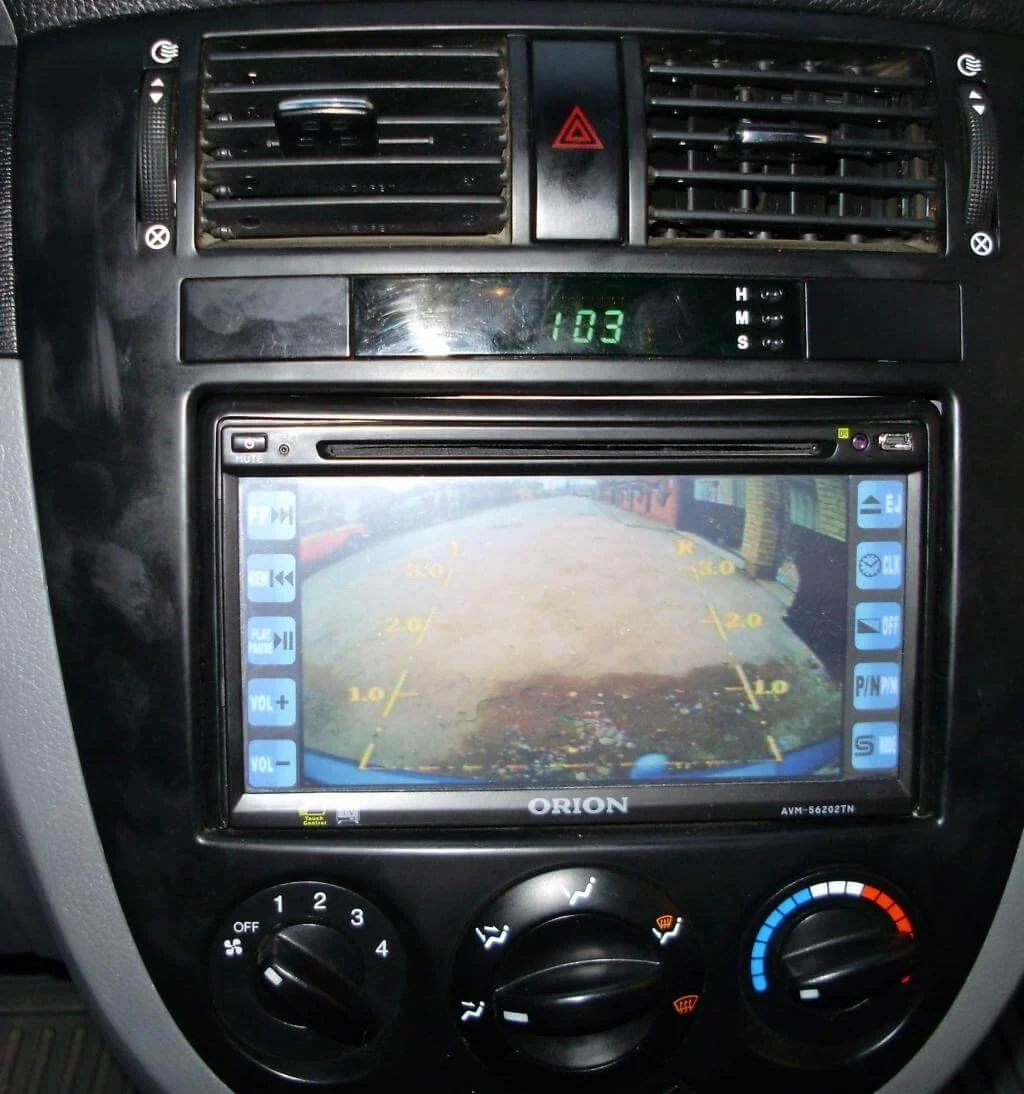

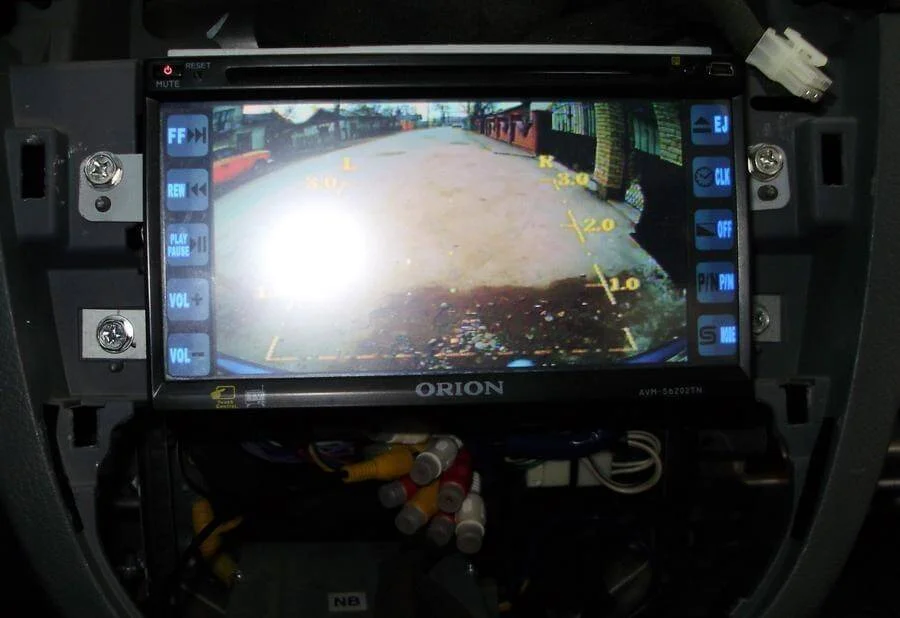

Подключаем тюльпан желтого цвета, включаем зажигание и заднюю передачу, — видим картинку на экране.
В итоге имеем...

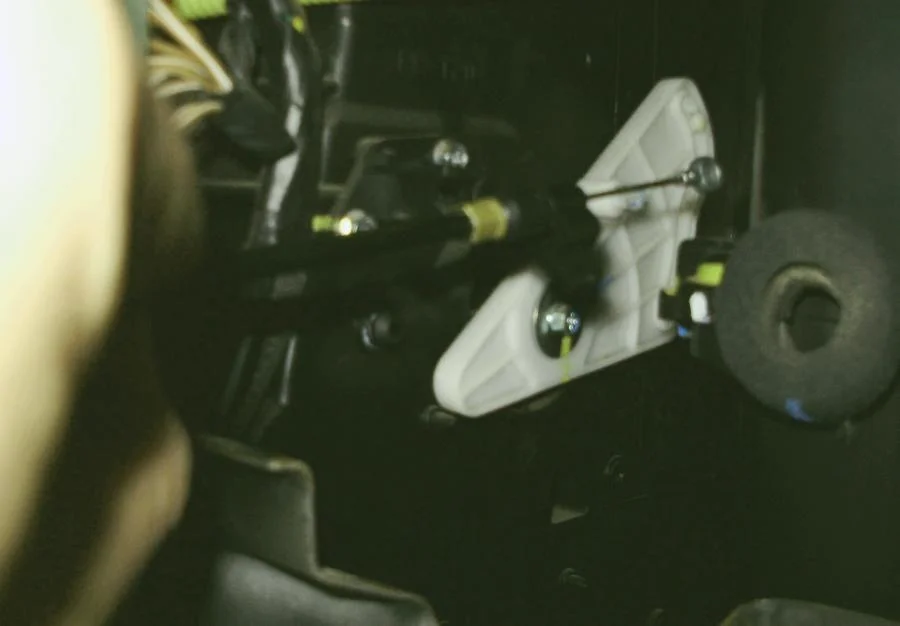

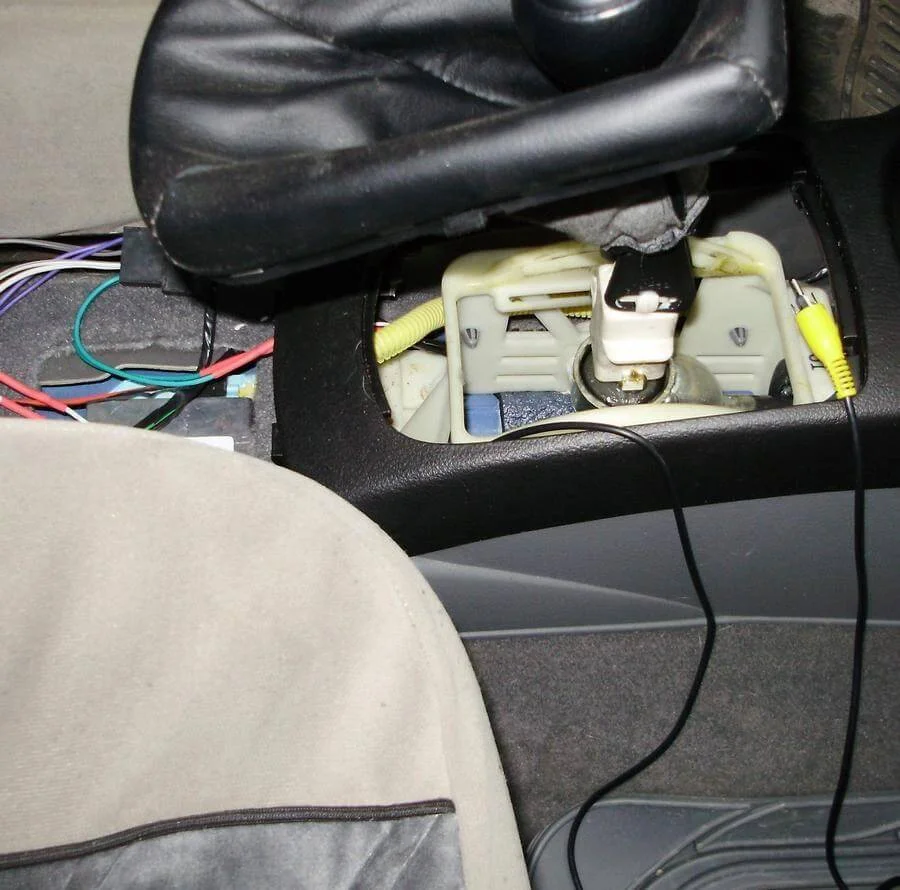

В зависимомти от места куда хотите подключить возможно придется снимать тросик регулировки заслонками печки (как в данном случае).

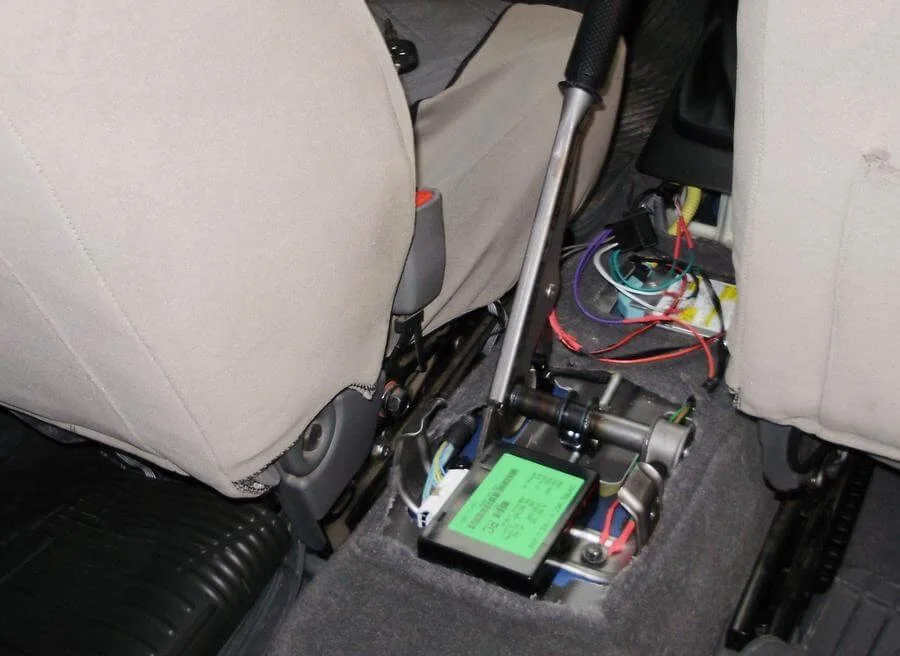

Снимаем подлокотник и протягиваем провод под обшивкой пола, а далее тянем провод по туннелю КПП.

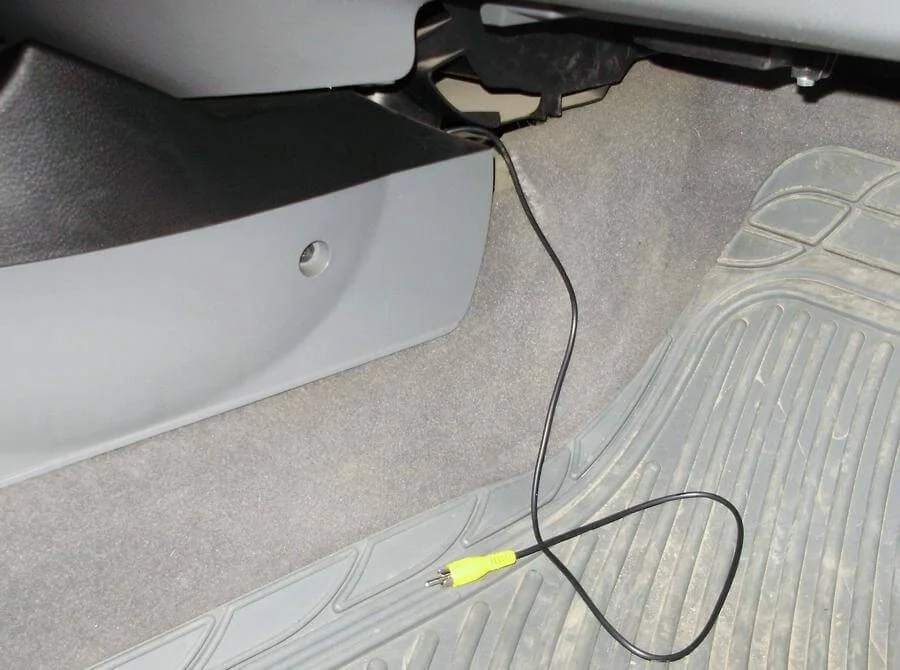

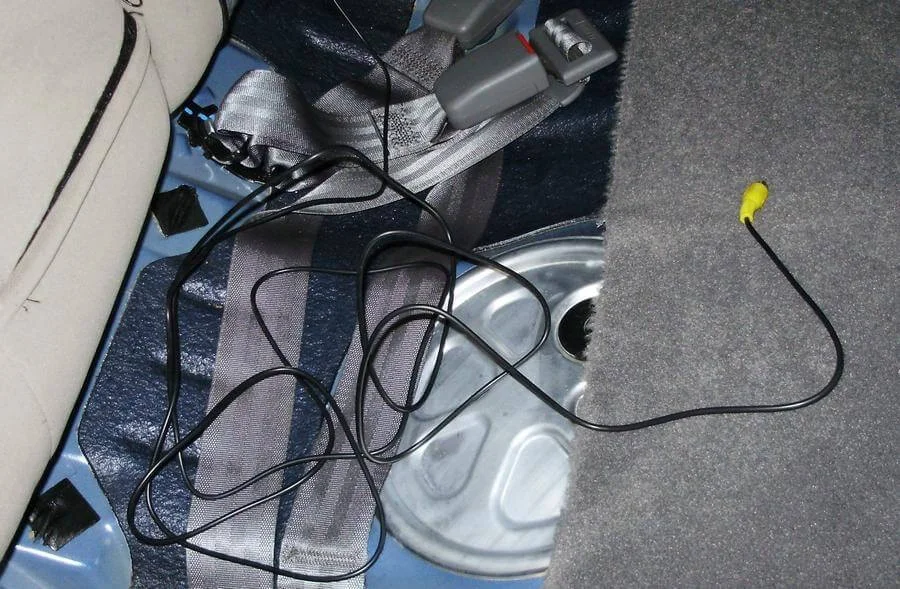

Провод который должен идти к DVD или другому монитору, проводим в салон, предварительно сняв сидения.
Подключаем разъем и устанавливаем внутреннюю обшивку крыла.

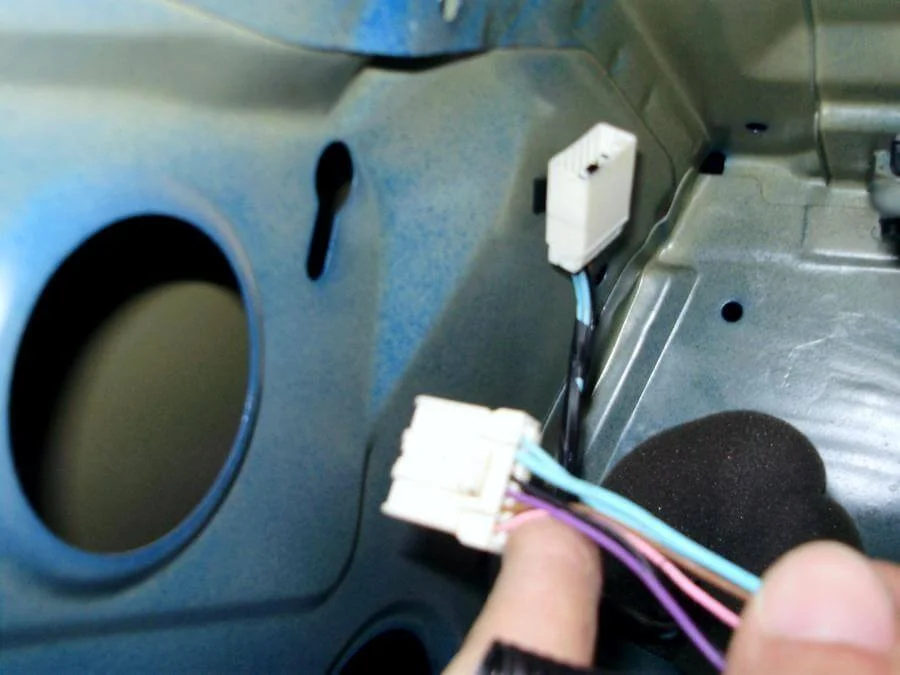

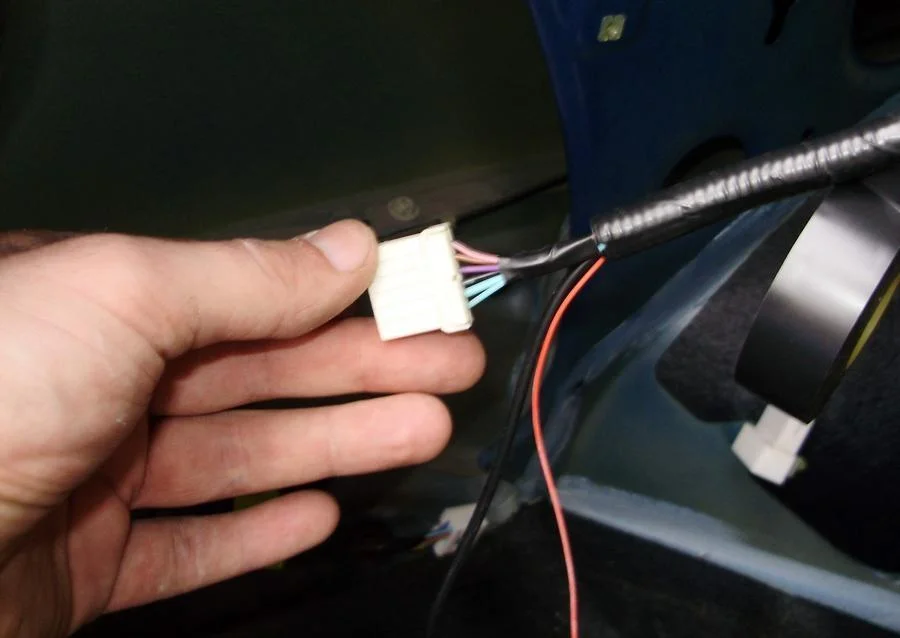

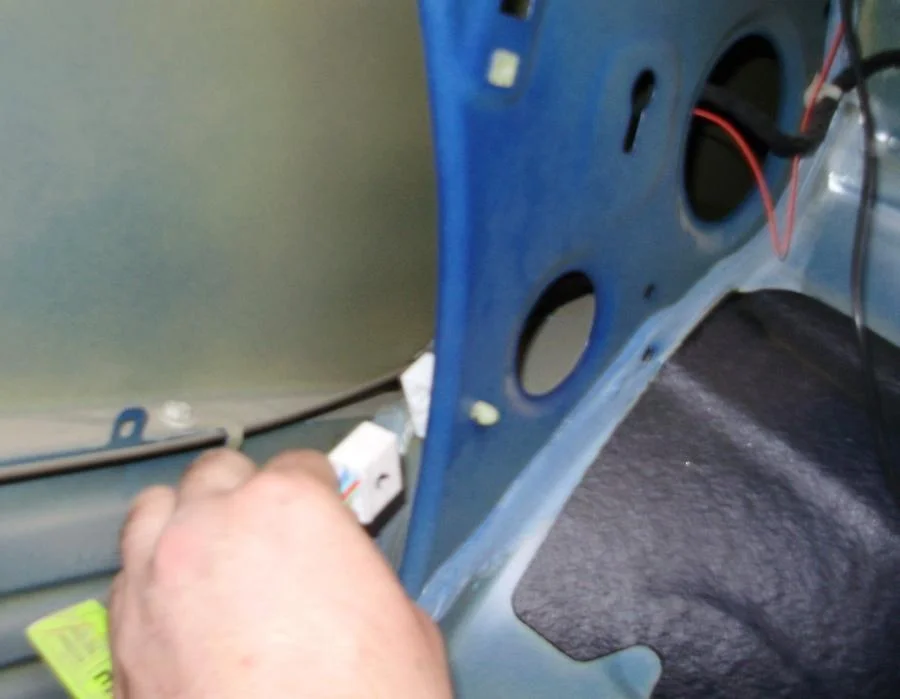

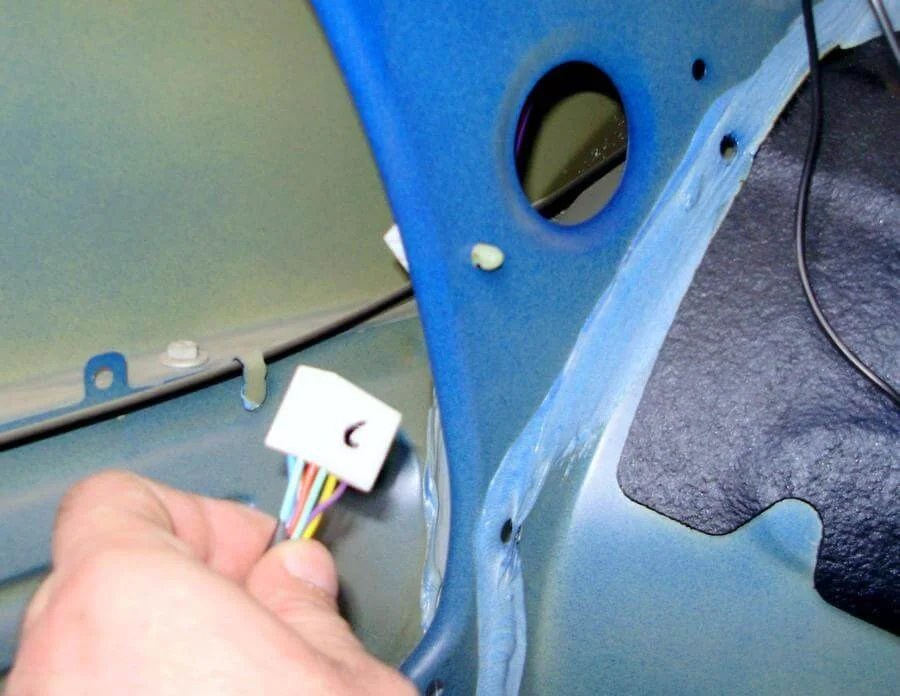

Далее нужно найти провод который питает лампы заднего хода. Розединяем разъем (на фото он на указательном пальце) подсоединяем, изолируем.

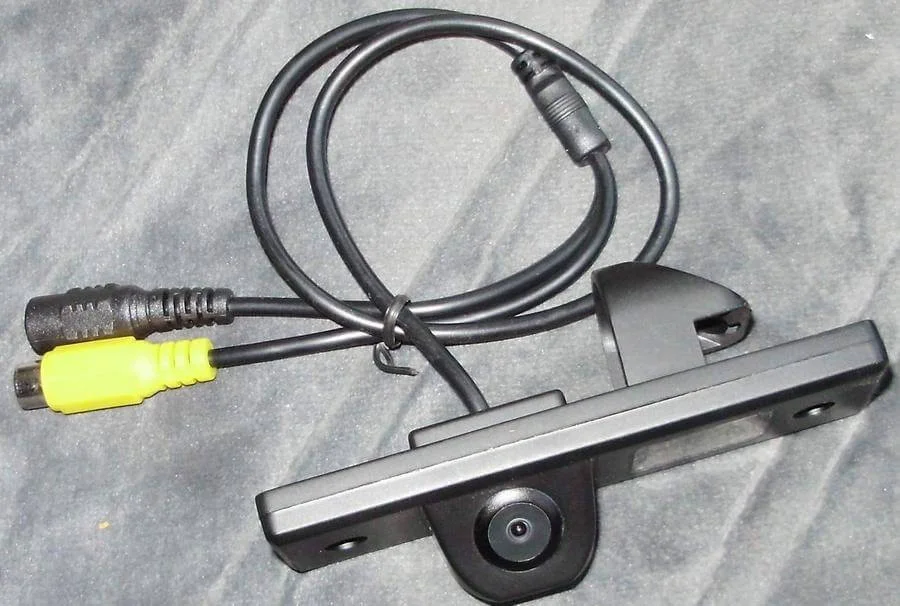

Камера заднего вида.
Устанавливаем обшивку багажника и снимаем внутреннюю обшивку левого крыла.

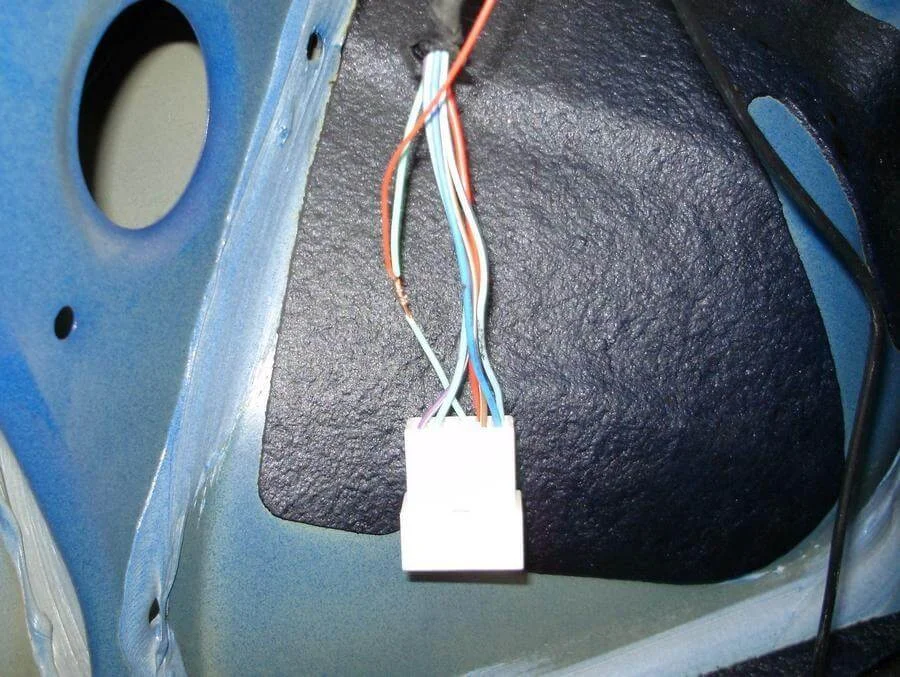

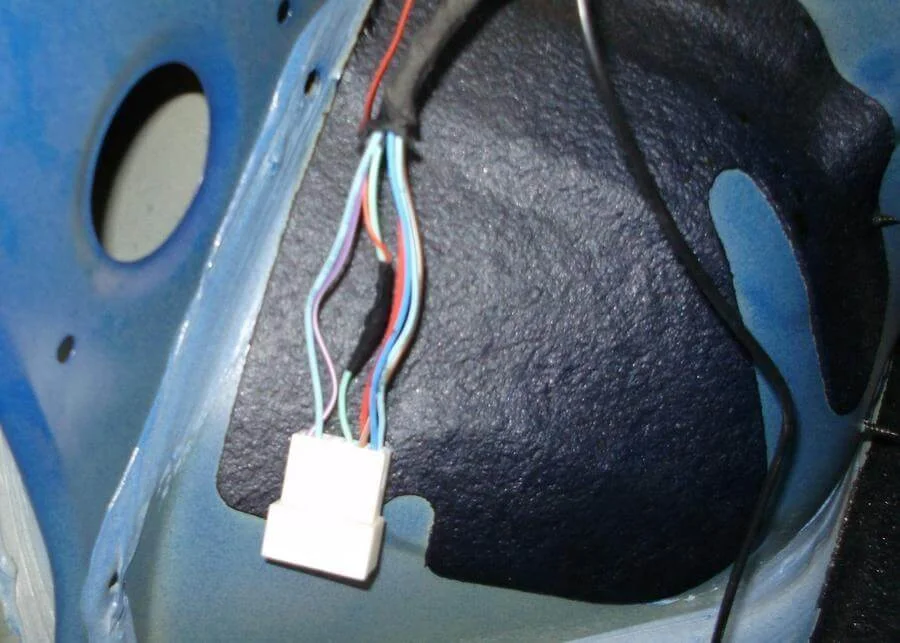

Выходит такой результат. В разъеме черный провод «масса» к которому нужно присоединить минусовой провод камеры.

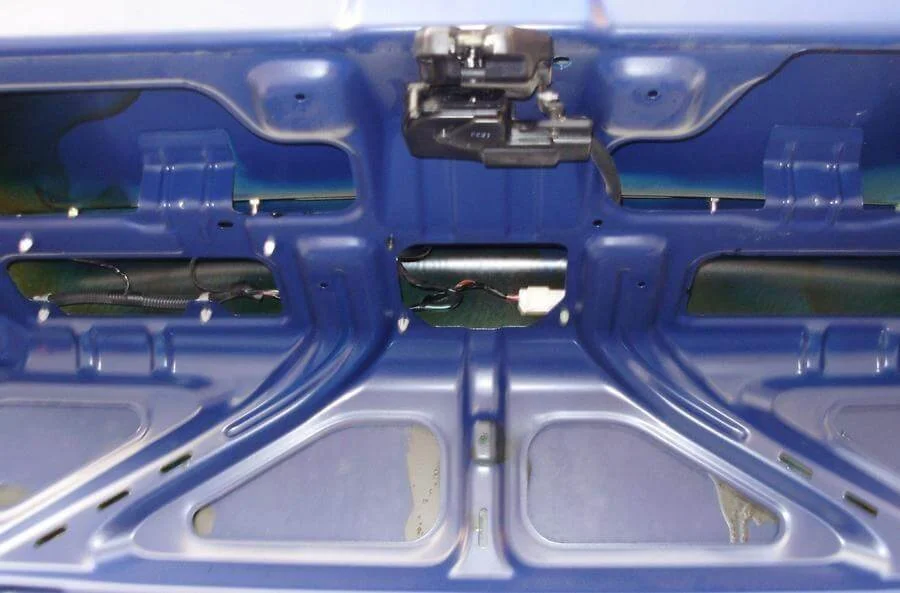

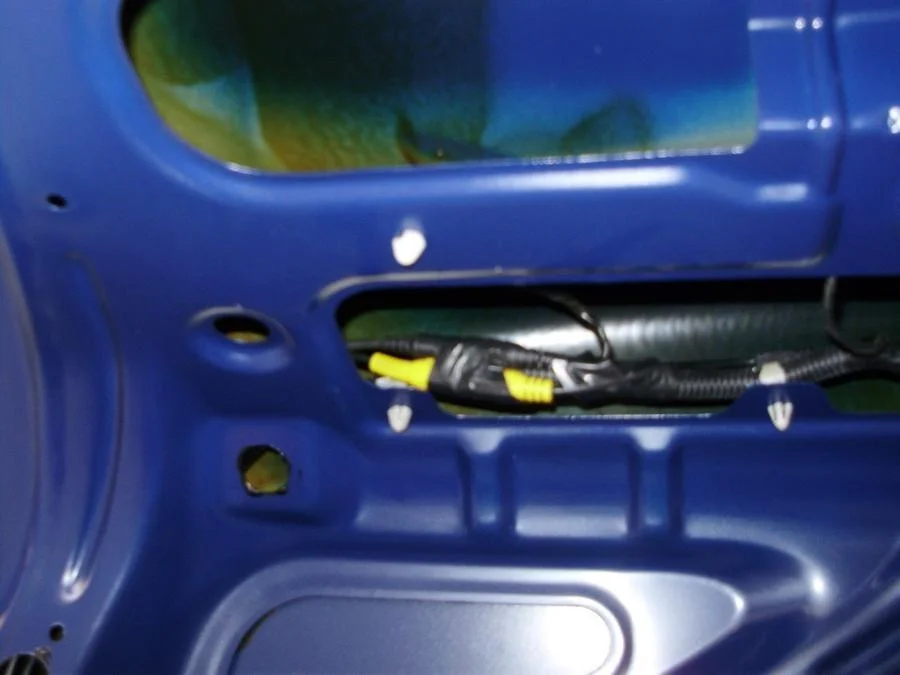

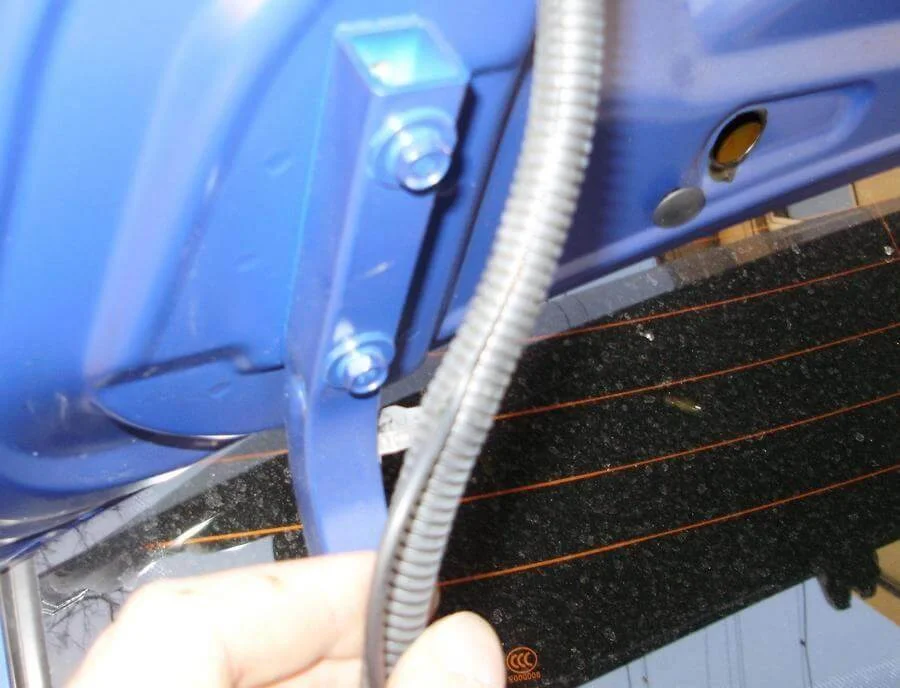

Провода для камеры протягиваем в том же кожухе, что и штатные провода к фонарям.

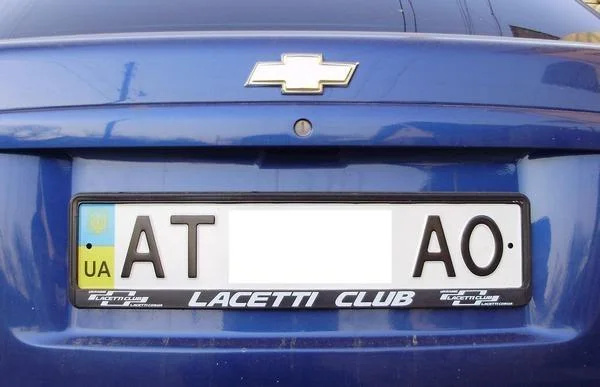

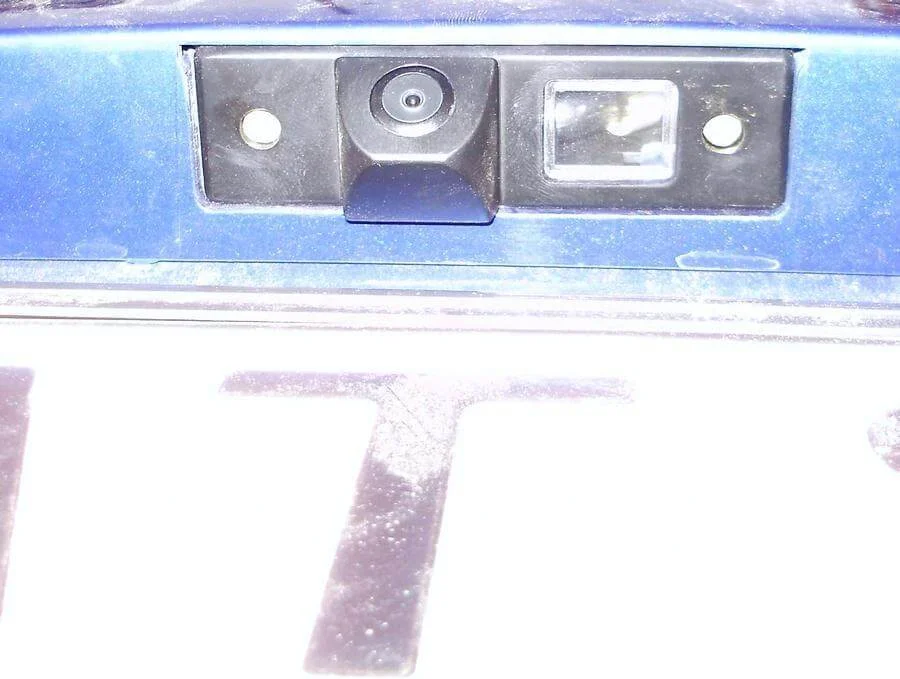

Камера на месте.

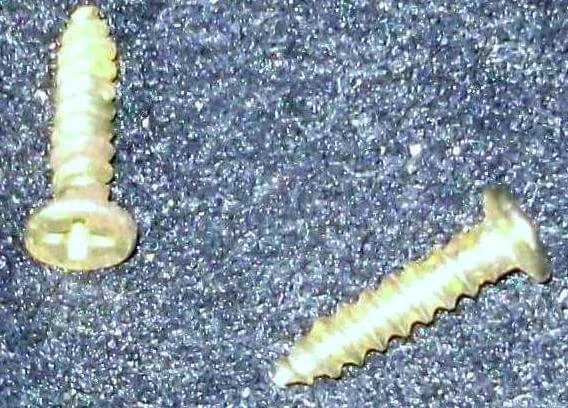

Чтобы закрепить камеру потребуются саморезы другой конфигурации.

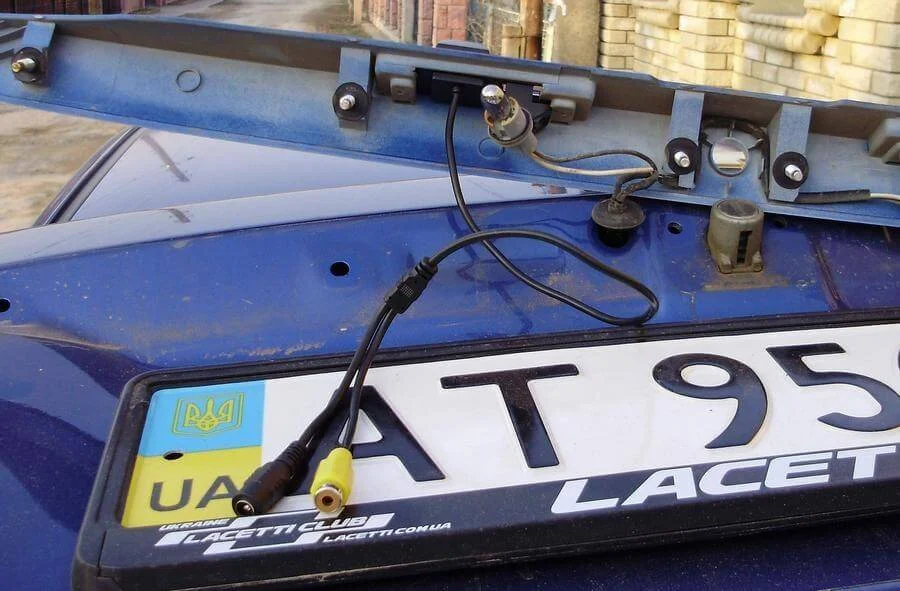

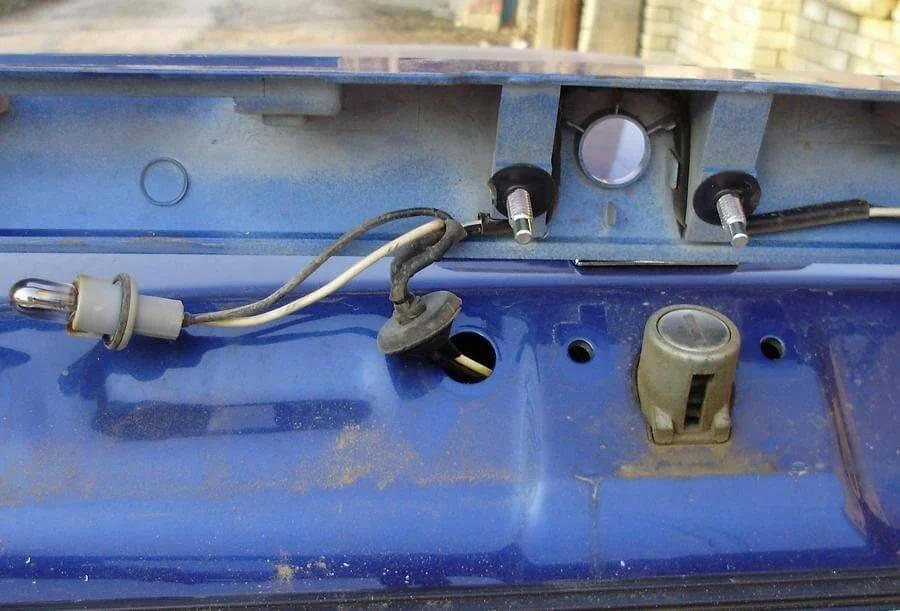

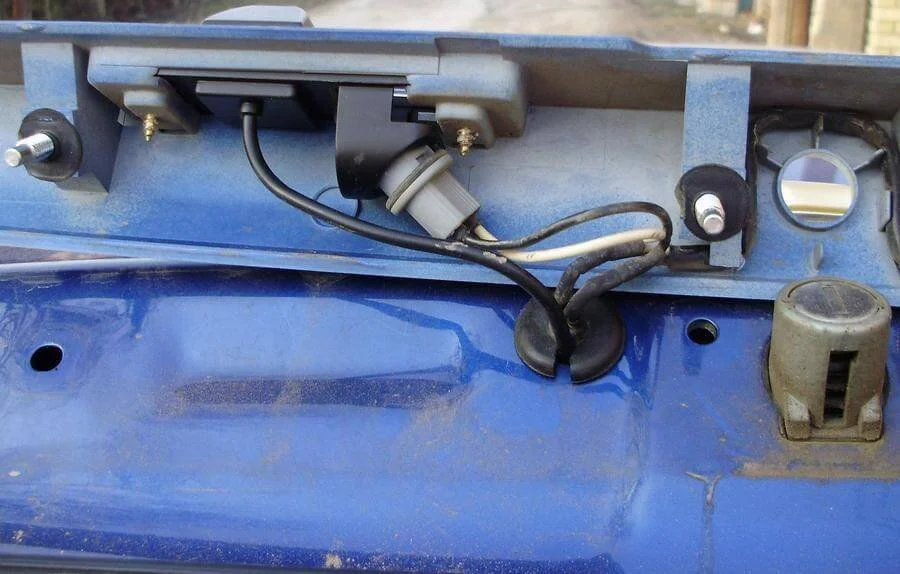

На место фонаря устанавливаем камеру, а провод камеры просовываемо в отверстие через которое проходят провода к фонарям.
Ключём на «10» откручиваем 6 гаек держащих декоративную планку багажника, а так же откручиваем фонарь подсветки номерного знака.

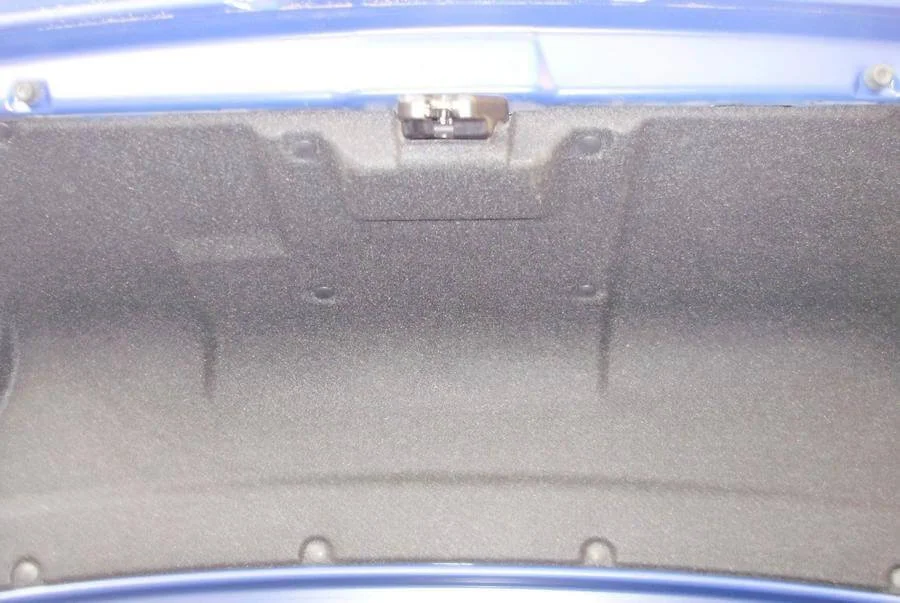

Снимаем обшивку багажника.

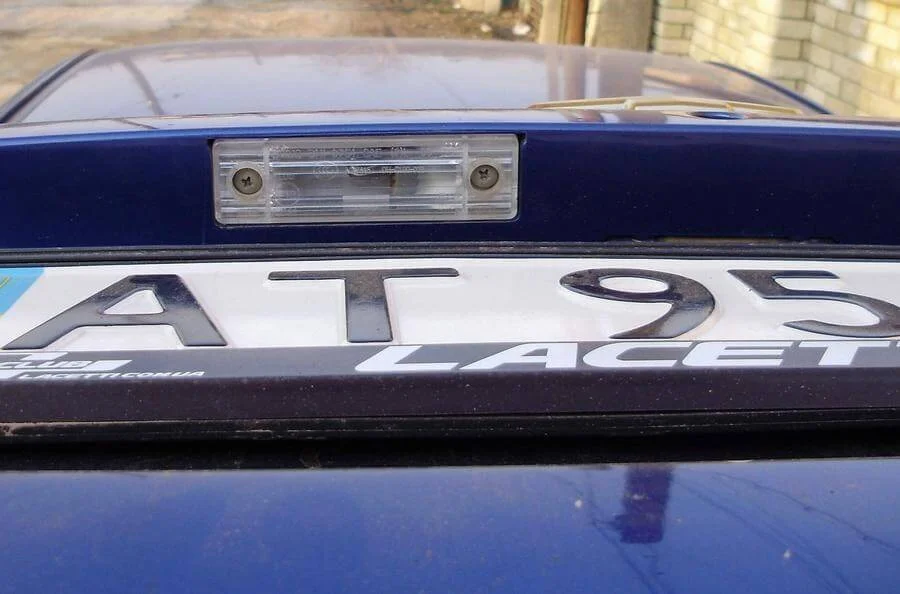

Место установки камеры.
