Установка электро стеклоподъемников на 2110

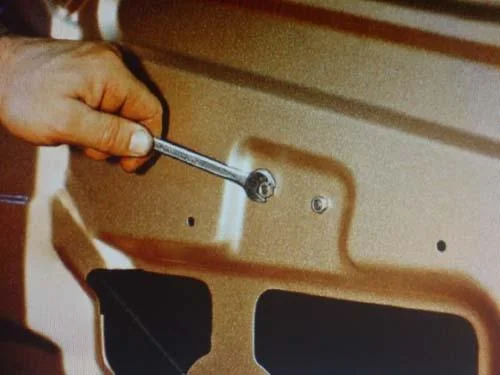

Ключом «на 10» отвернуть гайку верхнего крепления направляющей механизма стеклоподъемника. Далее отвернуть две гайки среднего крепления.

Проверить работу стеклоподъемника.

Клавишу управления стеклоподъемником установить в облицовку двери. В отверстие, в котором находилась ось рукоятки прежнего стеклоподъемника, устанавить заглушку.

Установить на место обивку двери.

Прикрепить обойму стекла болтами.

Соединить в соответствии со схемой подключения колодки жгутов проводов. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверить работу электропривода.

Установить стекло в дверь.

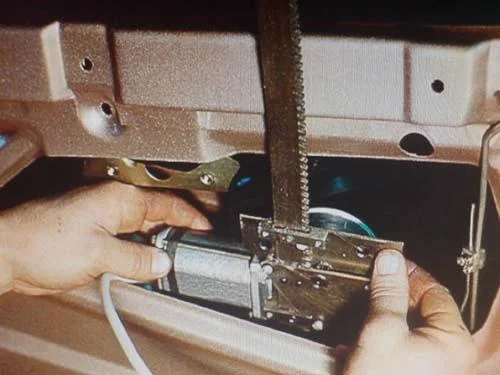

Опустить стекло до совмещения крепежных отверстий обоймы стекла с отверстиями в кронштейне электростеклоподъемника.

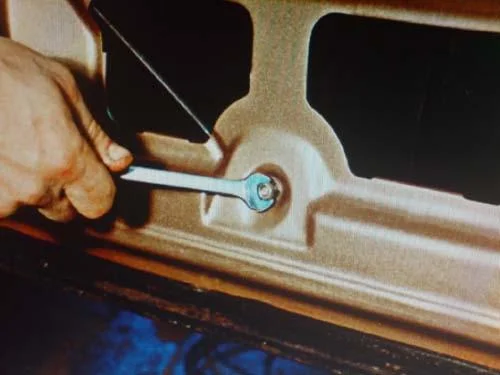

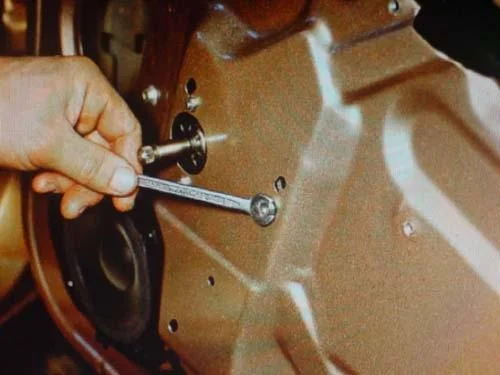

Вставив шпильки крепления электростеклоподъемника в отверстия каркаса двери, наживить на шпильки гайки и затянуть их.

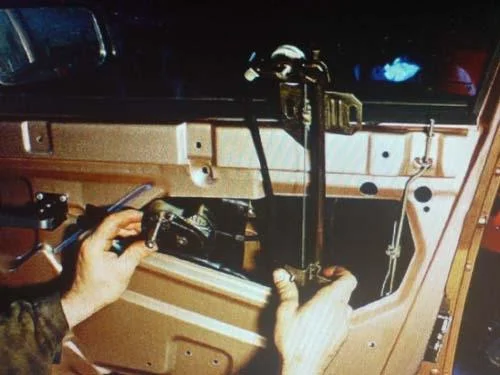

Вставить электростеклоподъемник.

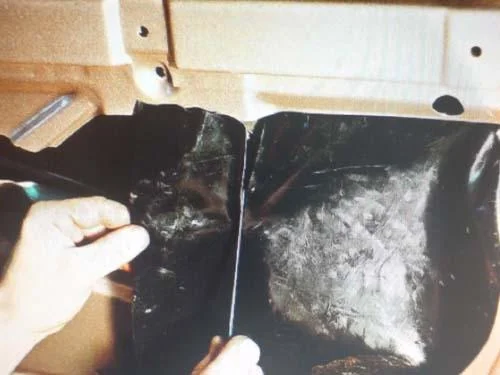

Обрезать часть защитной пленки (она помешает электроприводу).

Вынуть механизм стеклоподъемника через окно двери.

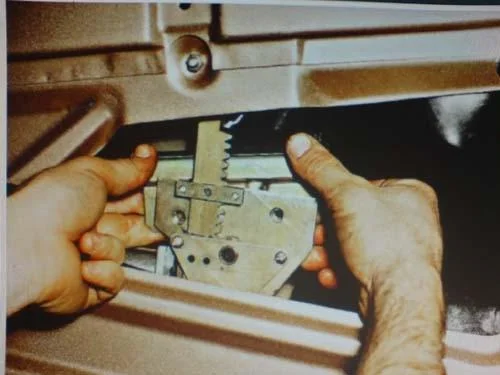

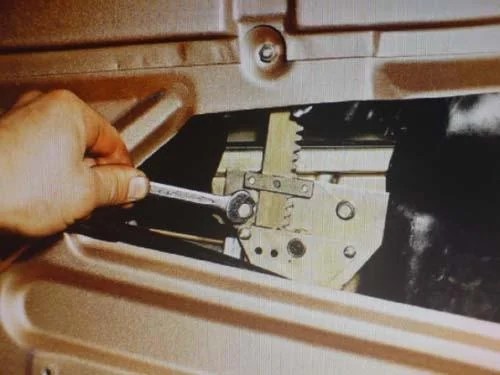

Ключом «на 8» отвернуть три гайки крепления механизма стеклоподъемника.

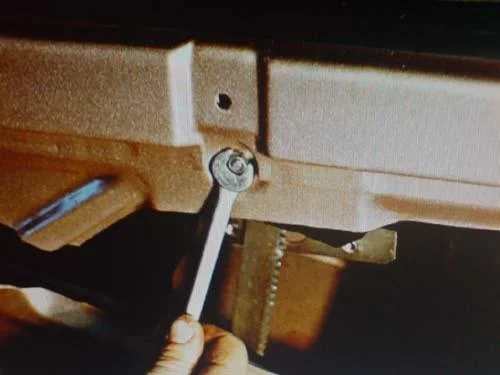

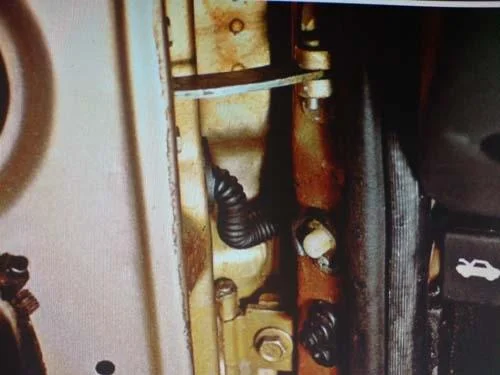

Отвернуть гайку нижнего крепления.

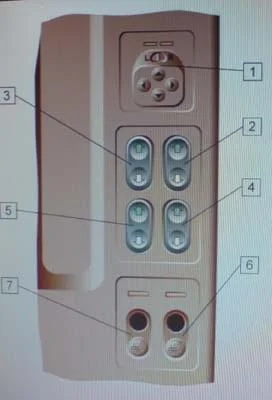

1. Джойстик управления приводом наружных зеркал.
2. Переключатель стеклоподъемника правой передней двери.
3. Переключатель стеклоподъемника левой передней двери.
4. Переключатель стеклоподъемника правой задней двери.
5. Переключатель стеклоподъемника левой задней двери.
6. Выключатель обогрева правого переднего сидения.
7. Выключатель обогрева левого переднего сидения.

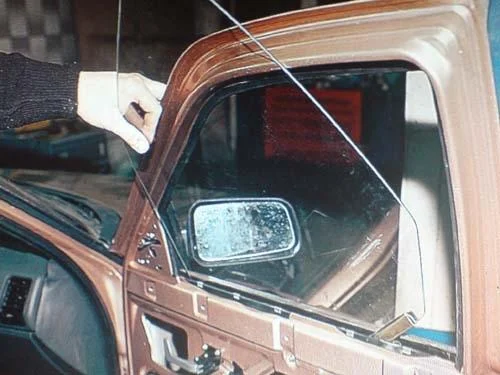

Вынуть стекло.

Чуть опустив стекло, головкой «на 10» отвернуть два болта крепления обоймы стекла к механизму стеклоподъемника.

При установке переключателей (клавиш управления) на облицовку тоннеля пола протянуть в дверь два провода. При установке переключателей в обивку двери потребуется три провода (дополнительный — для подсветки клавиши). Чтобы при выполнении работ не повредить стекло необходимо извлечь провод из двери.

Поддев отверткой, нужно снять с двери внутренний уплотнитель стекла.

• Снять обивку двери.

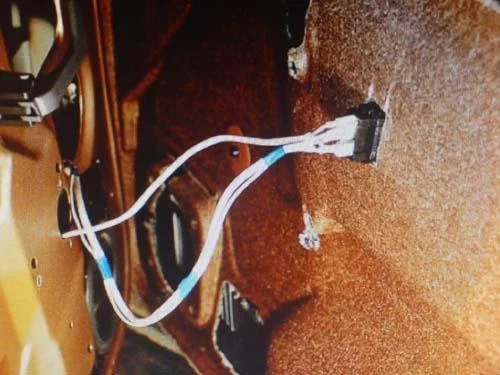

• Через отверстия в стойке кузова и в двери протянуть провода к электроприводу стеклоподъемника.

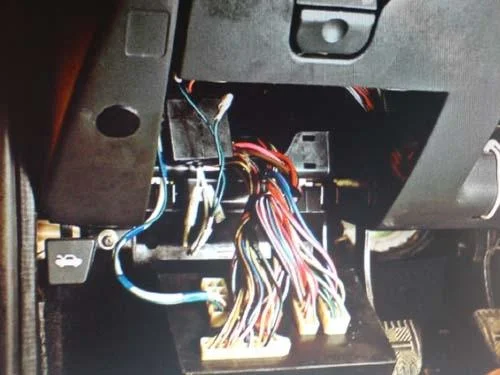

Вставить колодку Ш1 жгута проводов в соответствующее гнездо монтажного блока.

Вынуть блок из крышки и перевернуть его.

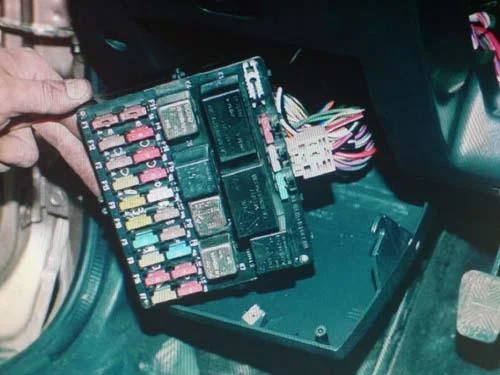

Крестообразной отверткой отвернуть саморез крепления защелки монтажного блока.

Из набора проводов, входящих в комплект, собрать жгут для подключения к бортовой сети автомобиля (жирные линии на схеме выше).

1. Монтажный блок.
2. Колодка Ш1.
3. Реле 904.3747-10.
4. Соединительная колодка.
5. Блок защиты.
6. Переключатель 92.3702.
7. Электростеклоподъемник ПКЛ-12.
