Golf Country - снятие и установка передней рамы

Процесс снятия и установки передней рамы:

• Резьба всех болтов, гаек, шайб и опорных поверхностей передней рамы должны быть освобождена от защитных панелей днища кузова, воска и загрязнений;
• Для снятия вначале закрепить агрегат двигатель/коробка передач;
• Снятие и установка системы выпуска ОГ;
• Заменять самостопорящиеся гайки.

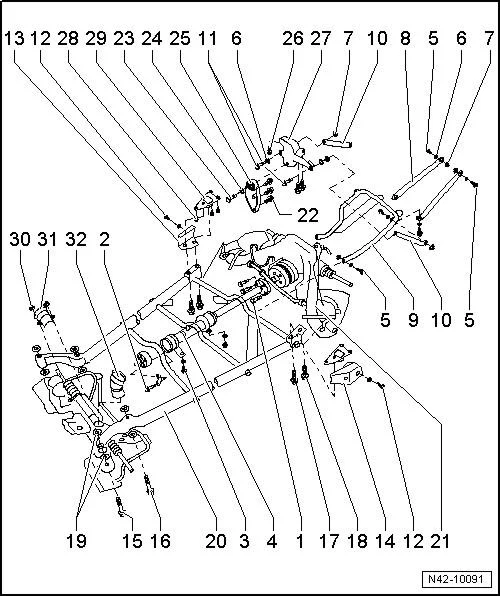

• 1 - Двенадцатигранный болт, 45 Нм;
• 2 - Винт, 40 Нм;
• 3 - Болт с шестигранной головкой, 25 Нм, промежуточная опора на передней раме;
• 4 - Карданный вал, при снятии и установке карданного вала не повредить установочную втулку на фланце, сместить насколько возможно вперед в направлении движения заднюю трубу карданного вала. Открутить переднюю и заднюю промежуточную опору; при опускании карданного вала следить за тем, чтобы он не изгибался, при необходимости взять второго техника;
• 5 - Болт с шестигранной головкой М12x1,5 x 30;
• 6 - Подкладная шайба, ребристая;
• 7 - Гайка, самоконтрящаяся, 75 Нм, с постоянной шайбой;
• 8 - Подпорка — сцепной механизм;
• 9 - Защитный брус главной передачи;
• 10 - Подпорка — защитный брус;
• 11 - Болт с шестигранной головкой М12x45;
• 12 - Болт с шестигранной головкой М8x 16;
• 13 - Задняя накладка справа;
• 14 - Задняя накладка слева;
• 15 - Болт с шестигранной головкой М12x1,5 x 180, заменить болт. Порядок затяжки: затянуть болт моментом 60 Нм. Дополнительно довернуть болт на 240° (при необходимости использовать закрутку с насаженной трубкой, длиной около 600 мм, или удлиненный динамометрический ключ, например, -V.A.G 1576-);

• 16 - Болт с шестигранной головкой М12x1,5 x 188, заменить болт. Порядок затяжки: затянуть болт моментом 60 Нм. Дополнительно довернуть болт на 180° (при необходимости использовать закрутку с насаженной трубкой, длиной около 600 мм, или удлиненный динамометрический ключ, например, -V.A.G 1576-);

• 17 - Болт с шестигранной головкой М10 x 135, 50 Нм;
• 18 - Болт с шестигранной головкой М12x1,5 x 192, 170 Нм;
• 19 - Распорные шайбы;
• 20 - Передняя рама, для снятия и установки закрепить агрегат двигатель/коробка передач;
• 21 - Задняя ось и дифференциал, снятие и установка;
• 22 - Болт с шестигранной головкой, 45 Нм;
• 23 - Болт с шестигранной головкой, 65 Нм;
• 24 - Упругая шайба, заменить;
• 25 - Опора коробки передач, замена сайлент-блоков;
• 26 - Болт с шестигранной головкой, 85 Нм;
• 27 - Опорный кронштейн, на 120 мм длиннее, чем у Golf syncro;
• 28 - Болт с шестигранной головкой, 85 Нм;
• 29 - Опорный кронштейн, перед снятием пометить, иначе придется заднюю ось выравнивать на измерительном стенде;
• 30 - Гайка, самоконтрящаяся, 30 Нм, заменить;
• 31 - Теплозащитный экран;
• 32 - Уплотнительная манжета, удлинена на 120 мм, шарнирный вал рулевого механизма также удлинен на 120 мм.

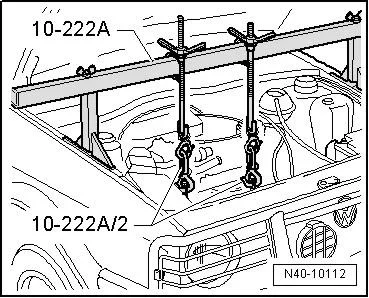

Закрепление блока двигатель/коробка передач.

Для траверсы -10-222/A- дополнительно требуются два крюка -10-222A/2-, поскольку длины двух шпинделей недостаточно.
