Замена патрубка теплообменника Ауди А6 С5
Течь антифриза, для автомобилей Audi с мотором 2.5 tdi, не является характерной проблемой, скорее это исключение из правил. Наиболее распространенная проблема это течь масла, из под прокладок того же теплообменника, и прочих уплотнителей.
В нашем случае резиновый патрубок вышел из строя из-за попадания на него масла. Масло “бежит” чуть ли не из всех “щелей”.
В фотоотчете мы поэтапно покажем замену одного из патрубков и прокладок теплообменника Ауди А6 С5.
Для проведения этой процедуры нам понадобился такой инструмент:
- шестигранник h6;
- ключ накидной 17 мм;
- головка торцевая 13 мм, 24 мм;
- спец ключ Force 62518 (можно использовать пассатижи);
- емкость для слива антифриза;
- подъемник или смотровая яма.
Патрубок имеет артикул VAG 059 121 073, прокладки теплообменника VAG 038 117 070 и VAG 028 117 070.
При диагностике была обнаружена течь указанного шланга.

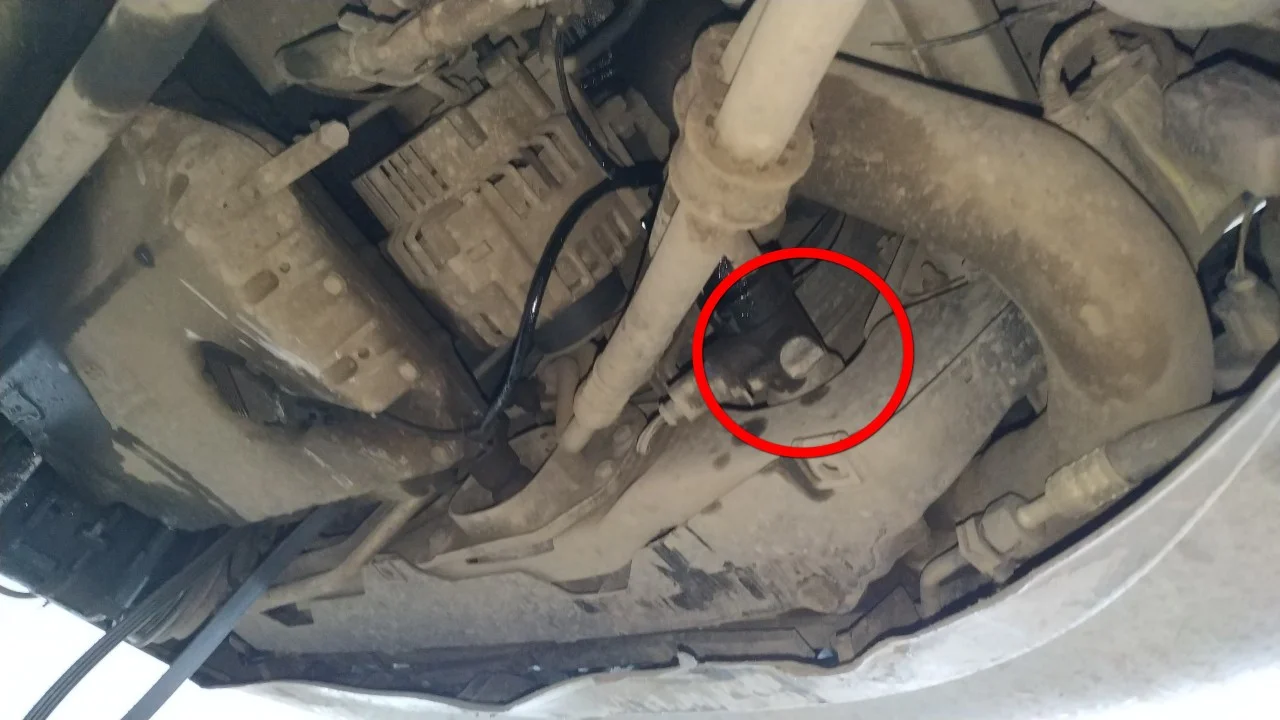

Сливаем охлаждающую жидкость. Сливная пробка находится на радиаторе, со стороны генератора.

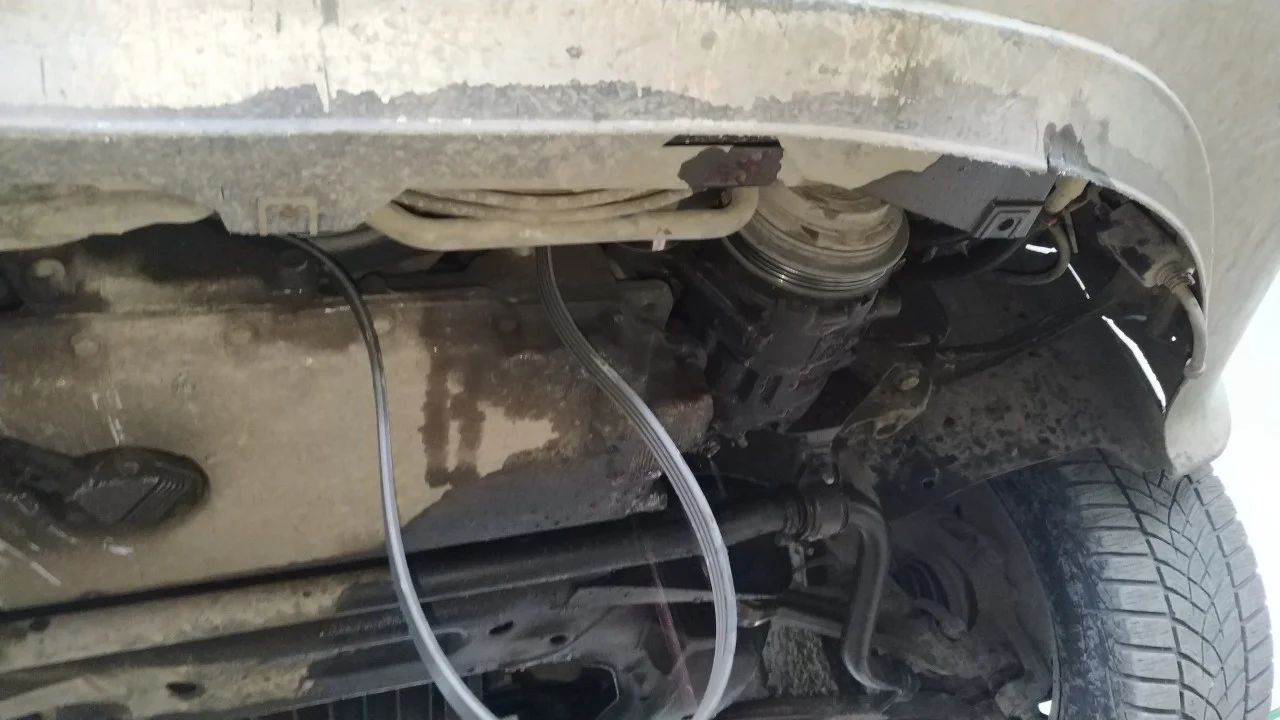

Скидываем ремень компрессора кондиционера.

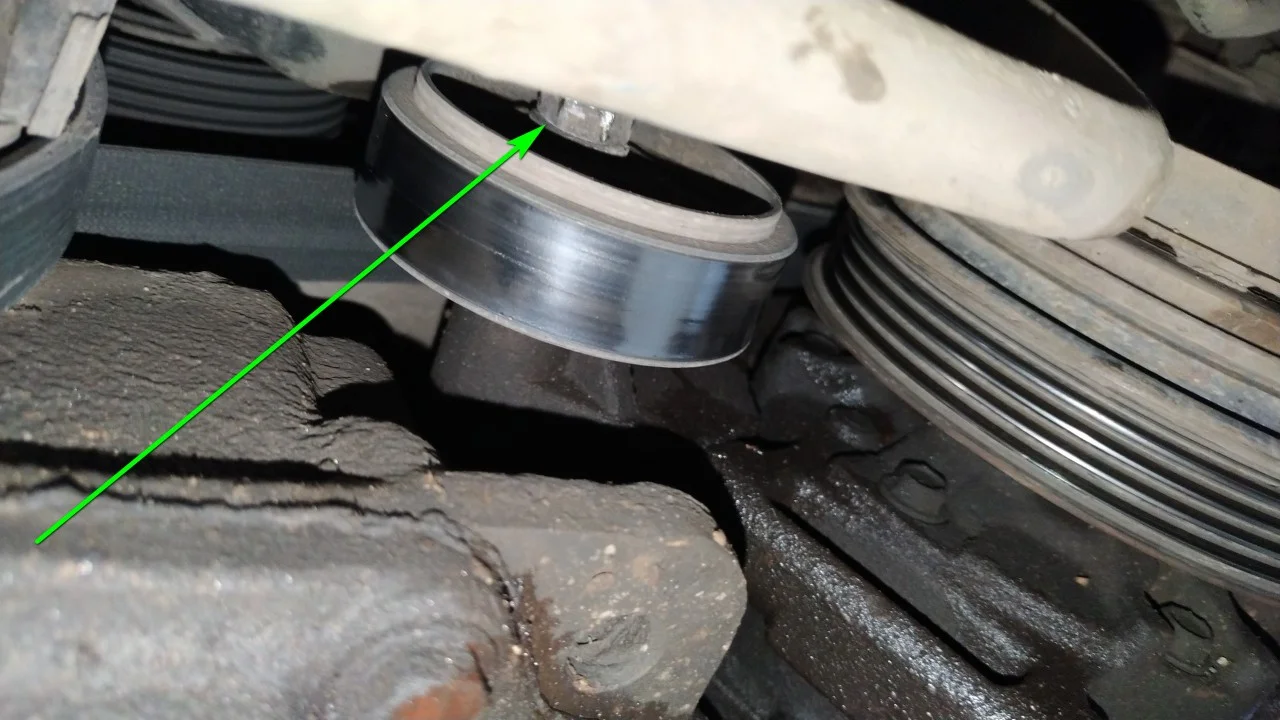

Для снятия ремня нужно отпустить натяжной ролик, ключом на 17мм.

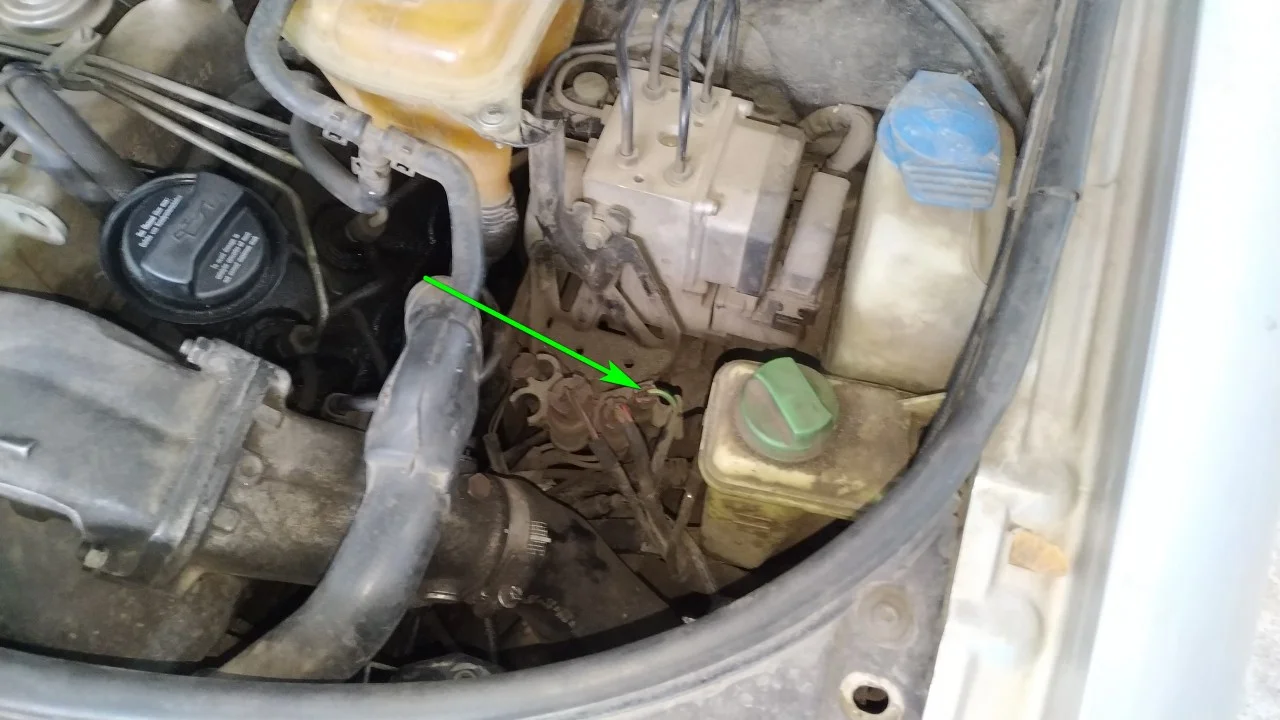

Сверху отключаем управление компрессором кондиционера (фишка с одним зеленым проводом).

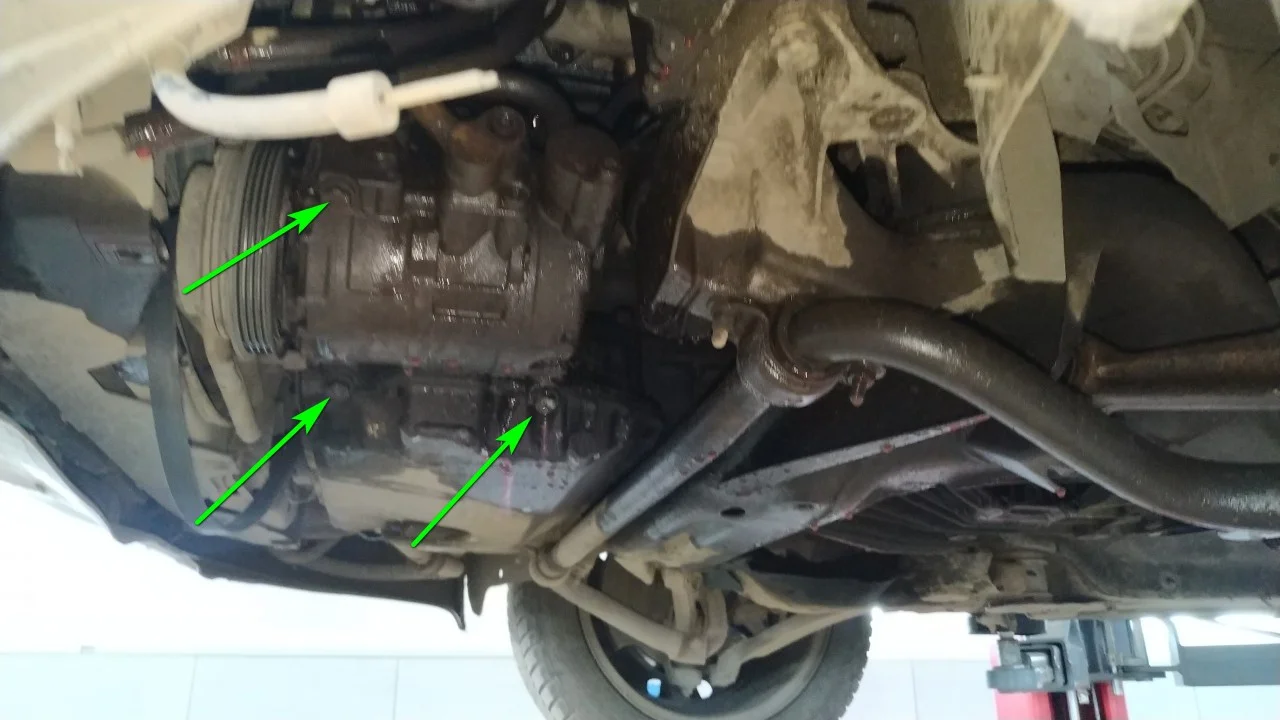

Головкой 13мм, откручиваем компрессор.

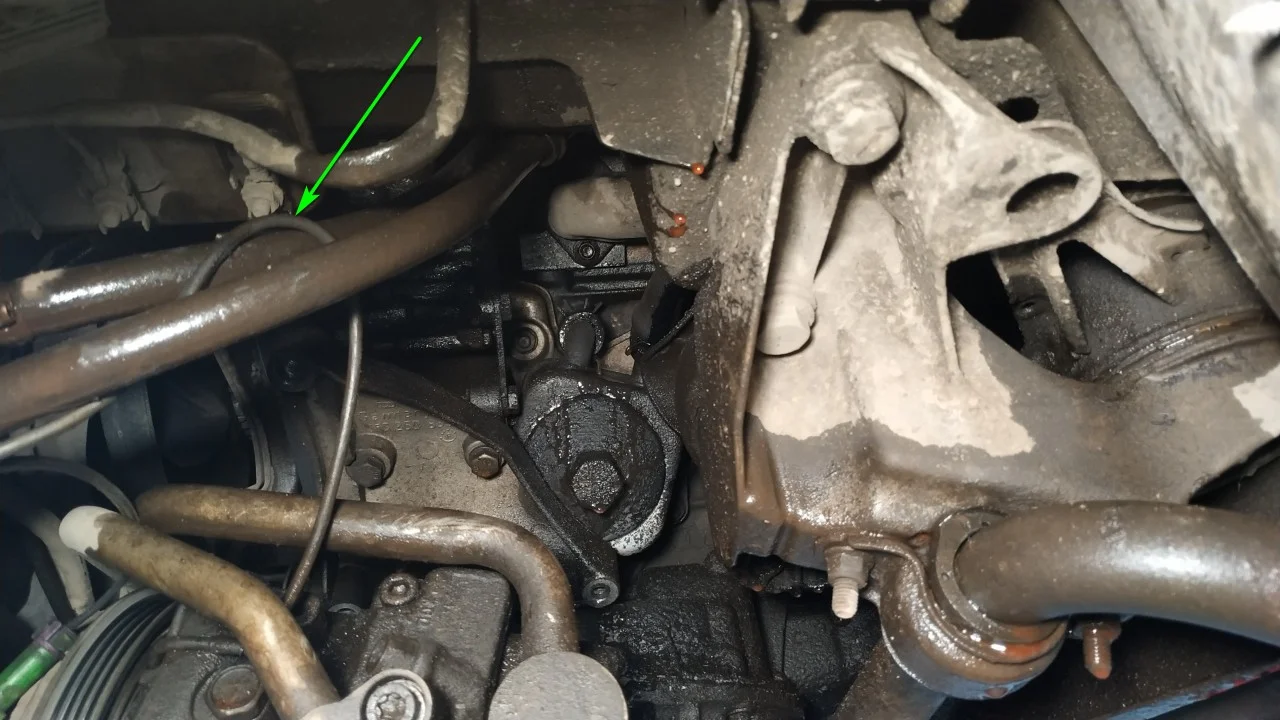

Аккуратно опускаем вниз, не повредив провод.

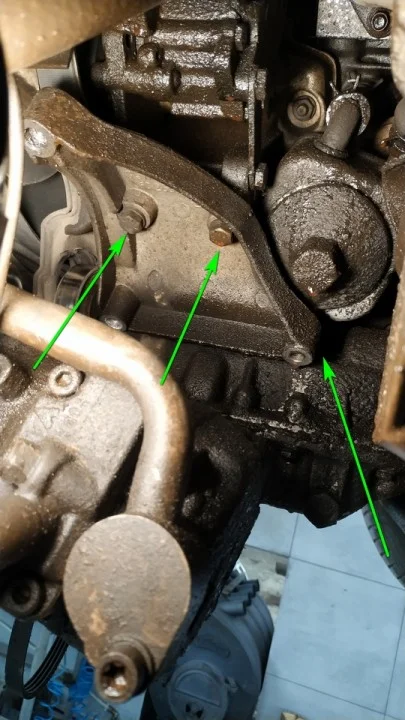

Откручиваем три болта кронштейна компрессора. ( под ключ 13мм)

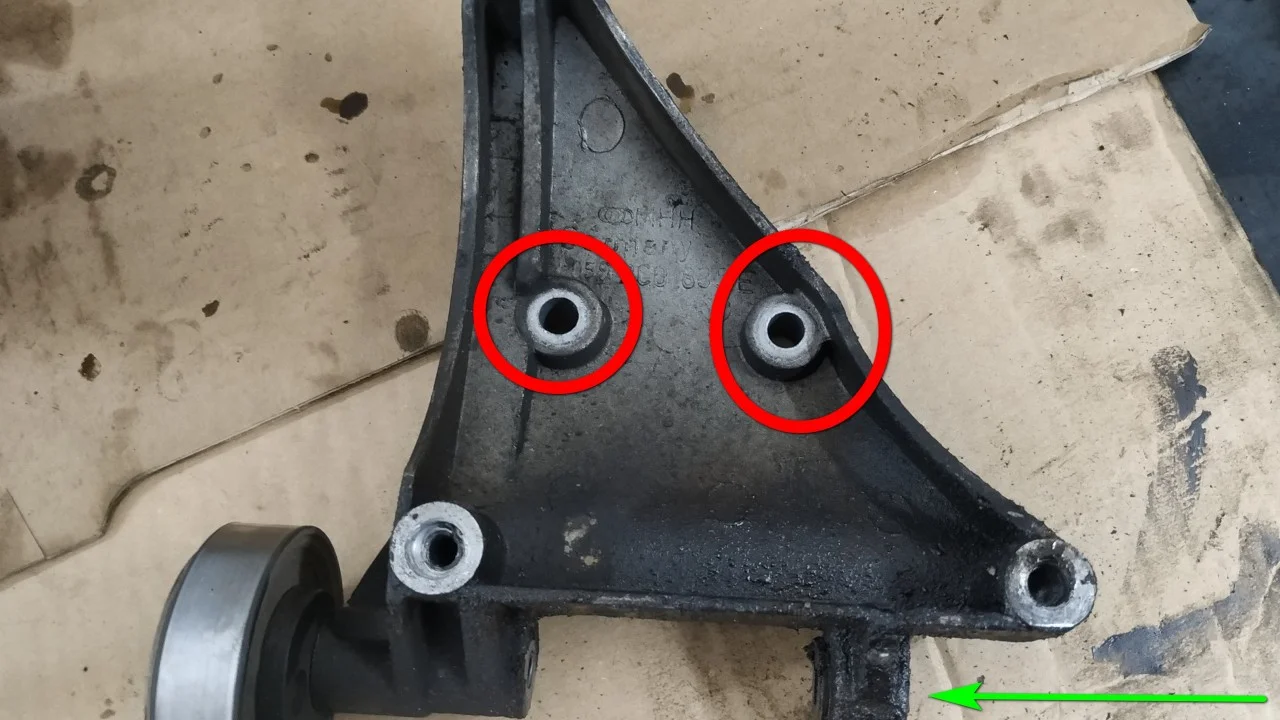

Расположение болтов.
Головкой на 24мм, откручиваем теплообменник и, сняв хомуты, снимаем его.

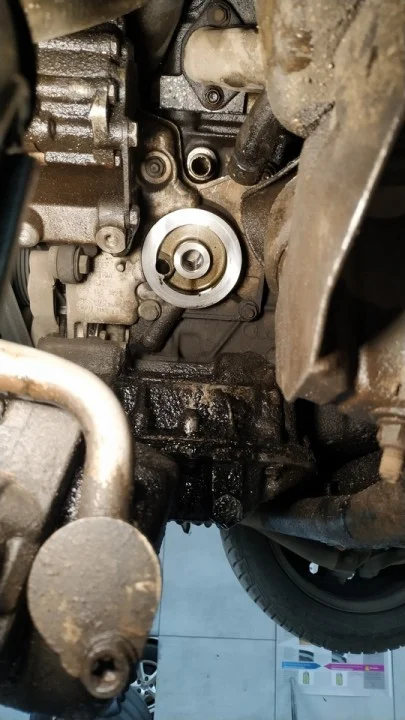

Снимаем патрубок.

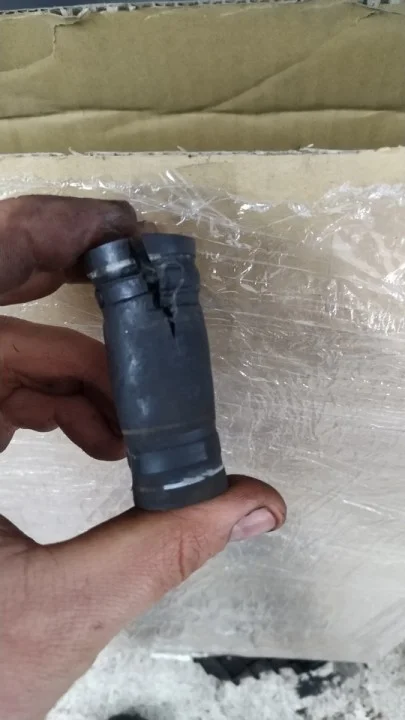

Повреждения шланга.
Оригинальный бу патрубок.

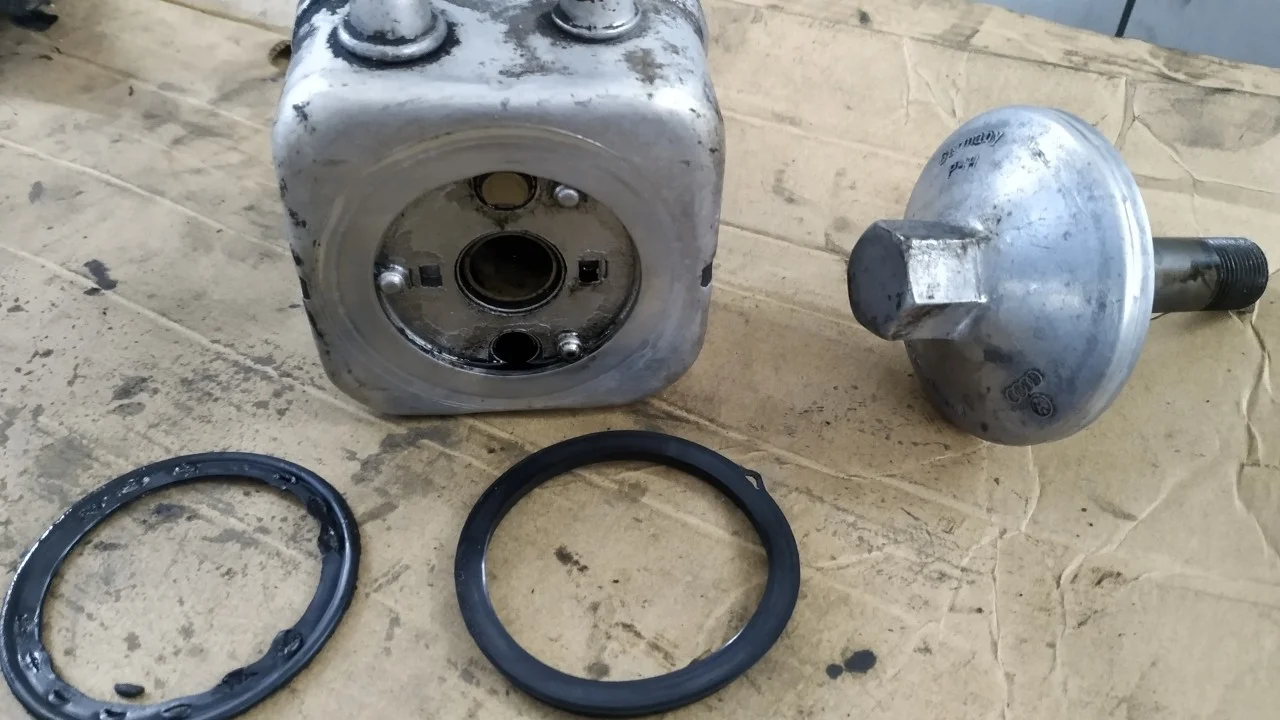

Снятые детали очищаем и готовим к сборке.

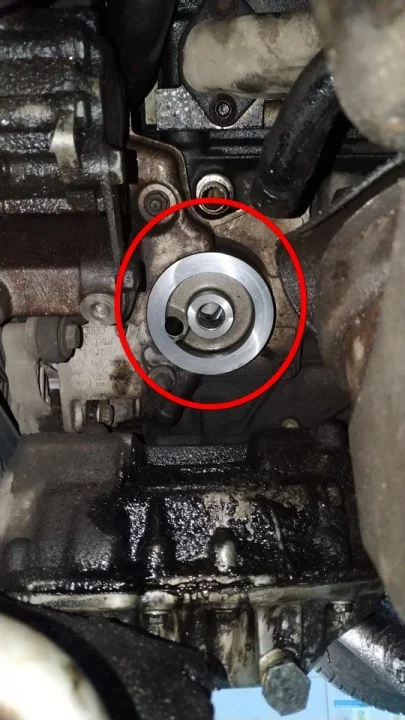

Также подготавливаем плоскость блока.

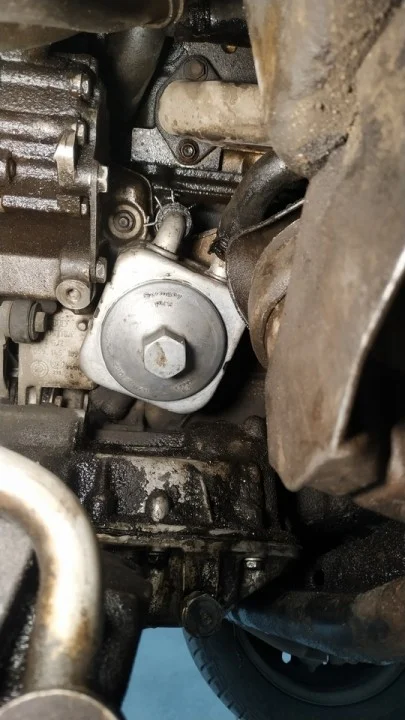

Устанавливаем теплообменник, с новым шлангом, на место.

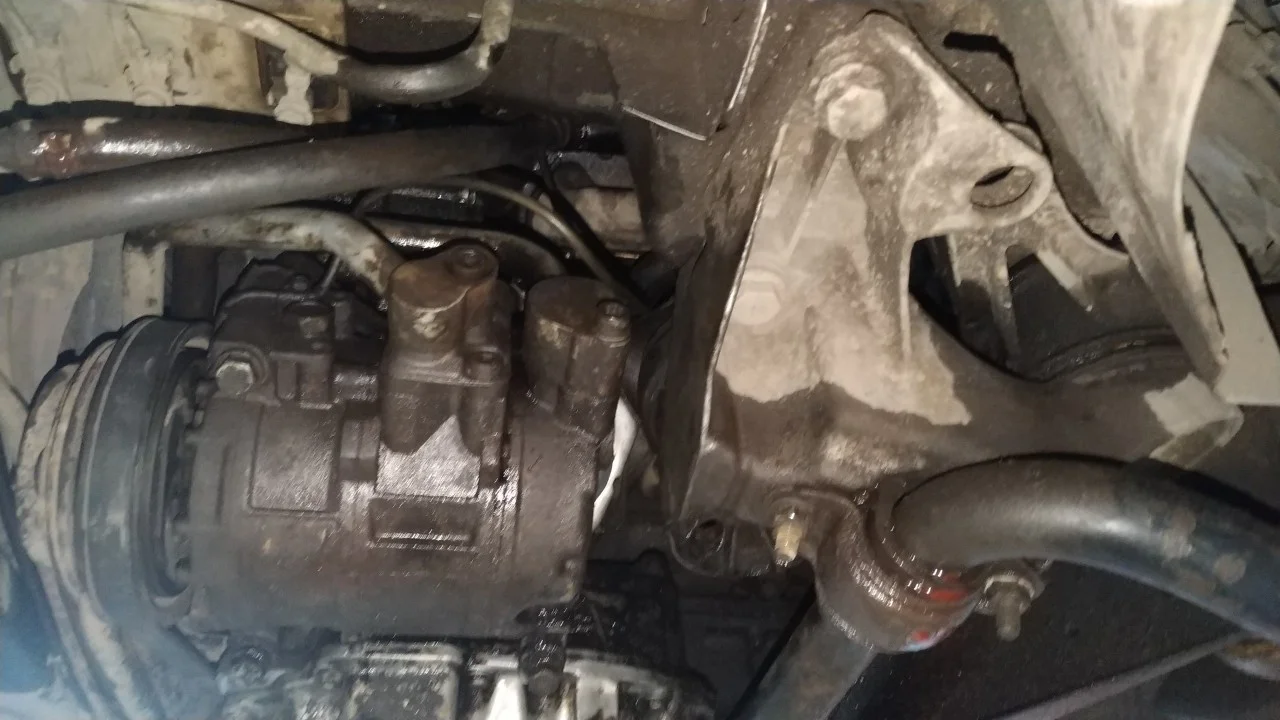

Устанавливаем кронштейн, компрессор и ремень.
Ролик имеет такой вид. Натяжка ремня производится проворачиванием, шестигранником h6, ролика.

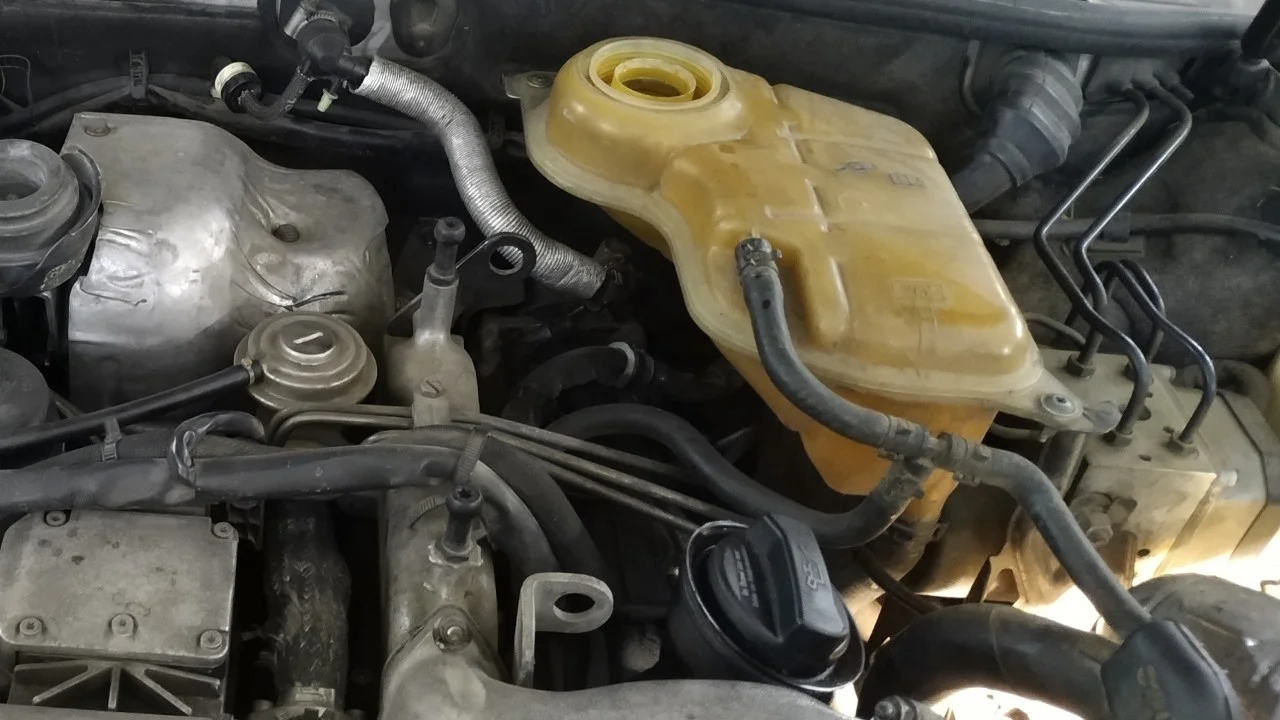

Заливаем антифриз, проверяем систему.
