Ремонт исполнительного электродвигателя заслонок Climatronic на VW Touran

09 сентября 2021

•

17K

Фотоотчет для тех владельцев автомобиля Volkswagen Touran, которым по каким-либо причинам необходим ремонт исполнительного электродвигателя заслонок и кто не побоится покопаться в электрике машины.

Признаков поломки исполнительного электродвигателя заслонки воздухозаборника можно перечислить множество. На данном примере проблема возникла в том, что левые воздуховоды выдували горячий воздух, а правые — прохладный, при одинаковой установленной температуре. После диагностики, адаптации и теста исполнительных элементов был сделан вывод о необходимости вскрытия.

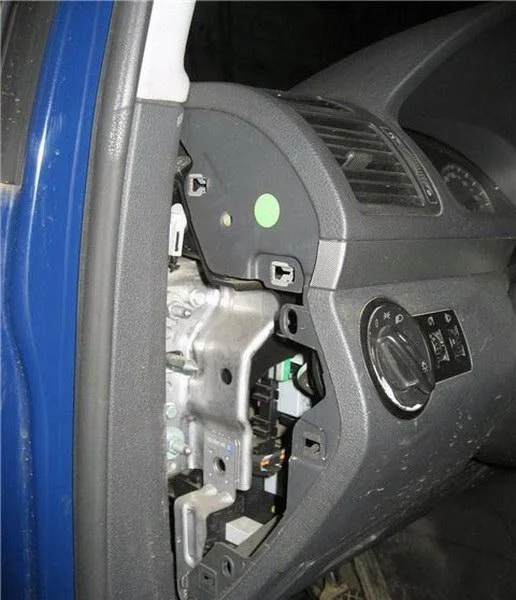

Начинаем вскрытие со снятия с крепления левой боковой накладки передней панели.

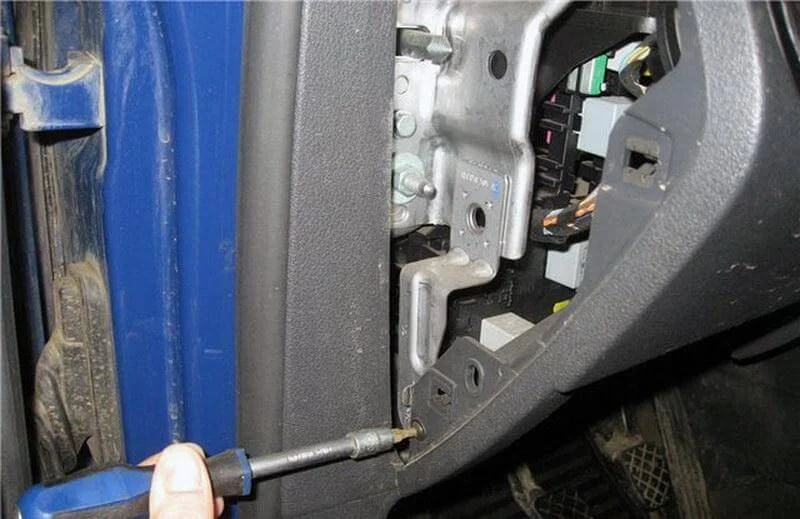

Снимаем бардачок со стороны водителя. Для этого откручиваем пять винтиков Т20. Один здесь.

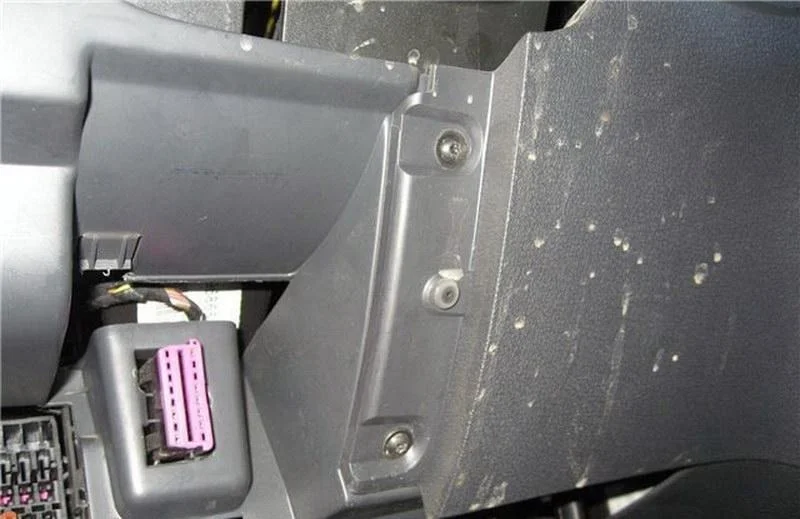

Еще 3 здесь.

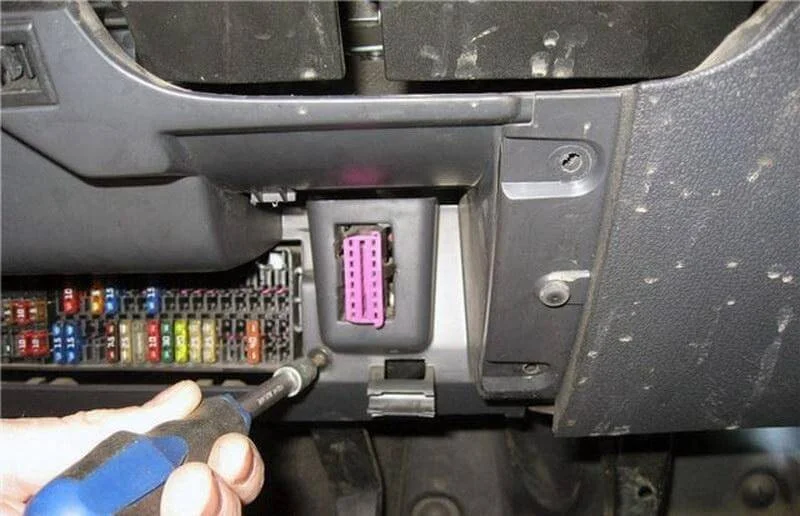

И один тут.

Снимаем вещевой ящик.

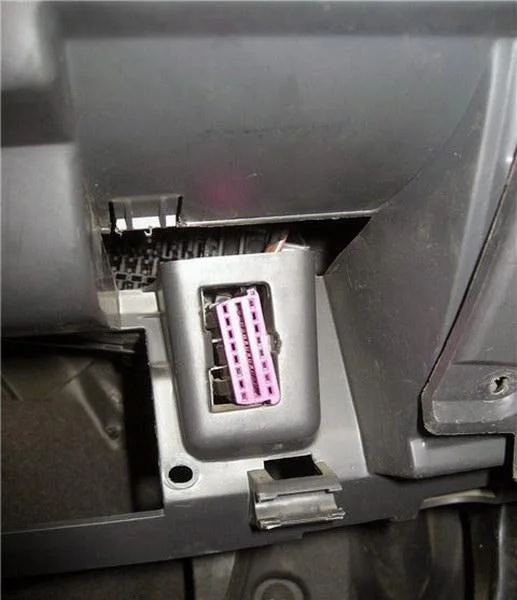

Демонтируем диагностический разъем.

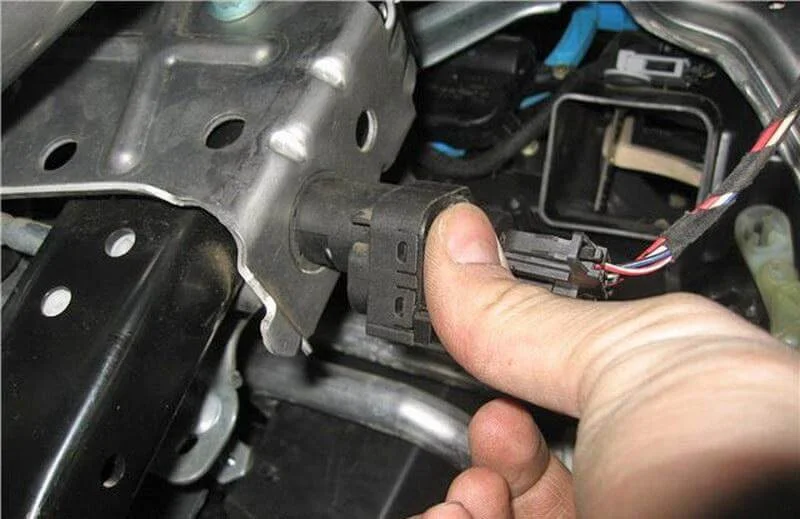

Над переключателем света имеются две направляющие, заходящие в скобы. Отсоединяем жгуты проводов переключателя наружного освещения, корректора фар.

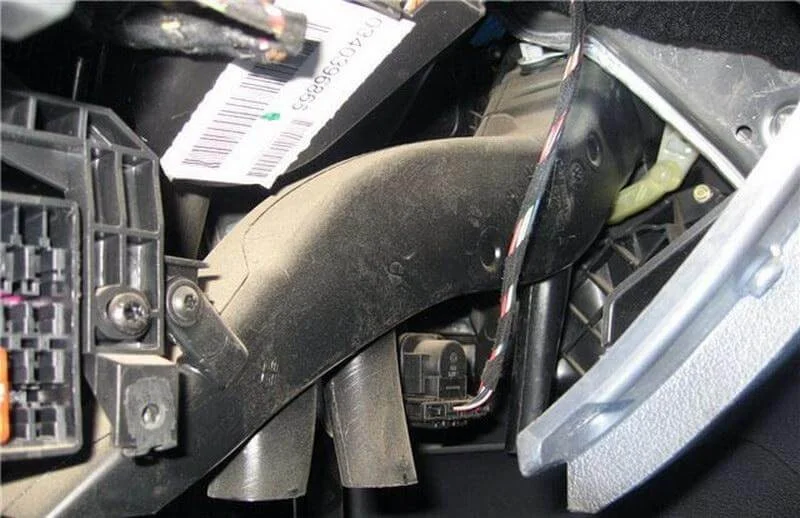

После этого снимается левый воздуховод пространства для ног, держится на винтике Т25.

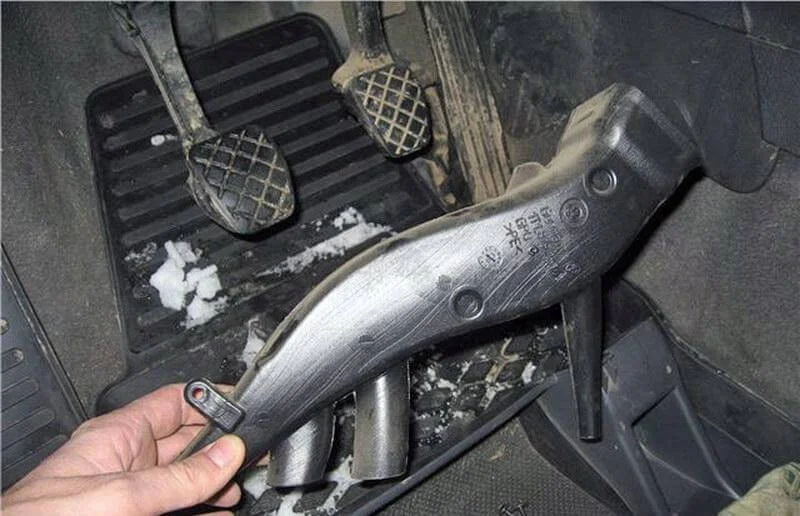

Выкрутили и воздуховод практически вывалился.

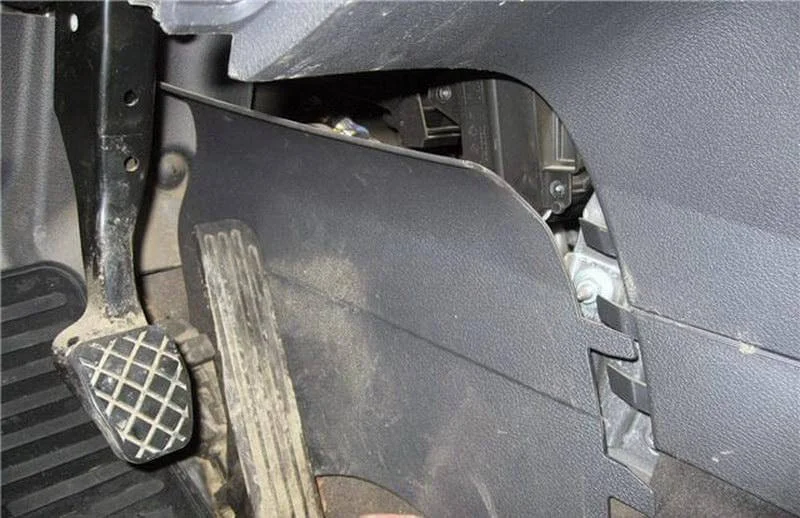

Снимаем боковой кожух.

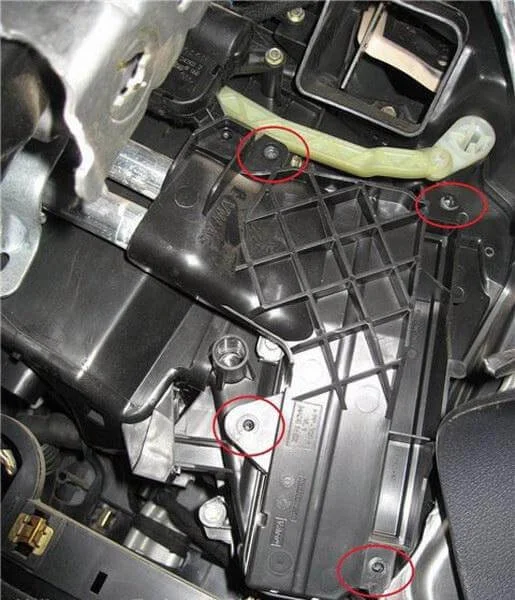

Снимаем кожух, который крепится 4-мя саморезами на 7.

Откручиваем два болта под ключ на 10, остальные болты не получится снять, не тронув торпеды.

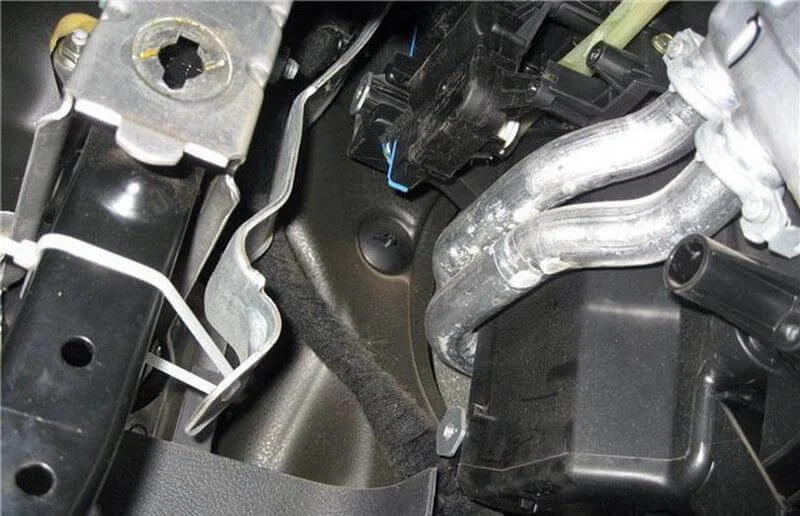

Отгибаем кронштейн и привязываем к педали тормоза.

Для удобства можно снять тормозную лягушку.

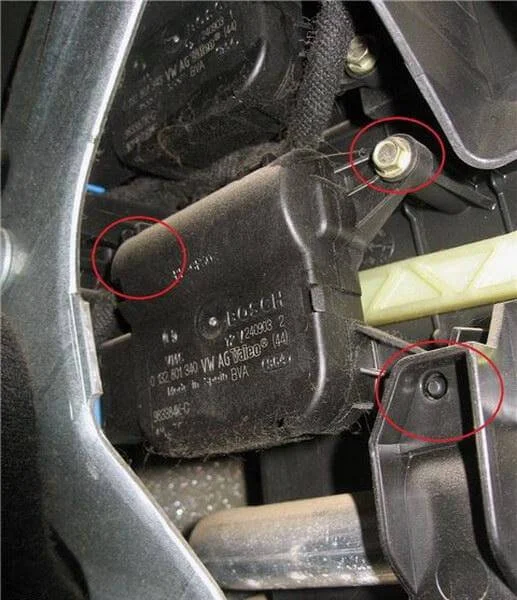

Дальше — труднее. У сервомотора три точки опоры, две из которых прикручены саморезами под ключ 7. Чтобы открутить дальний саморез придется помучится.

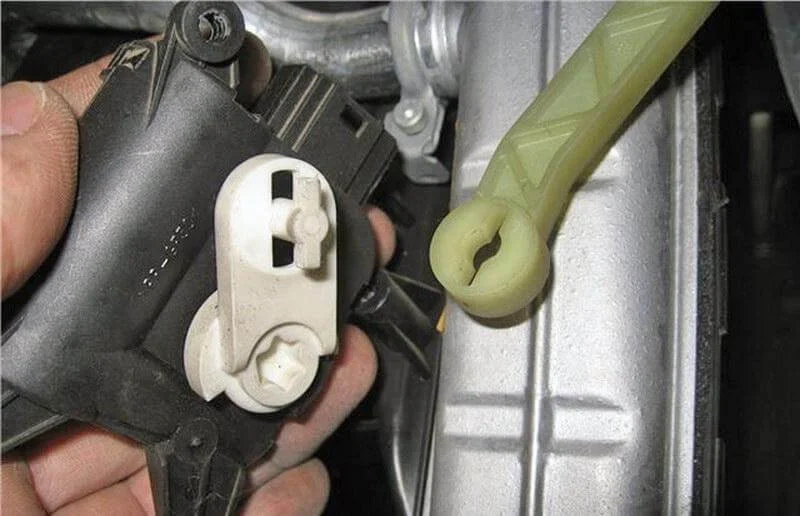

Отсоединяем сервомотор от тяги

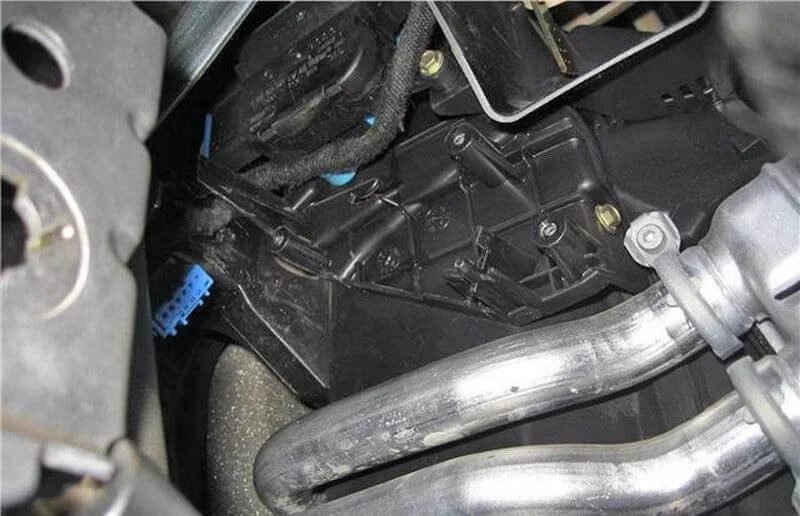

Посадочное место сервомотора.

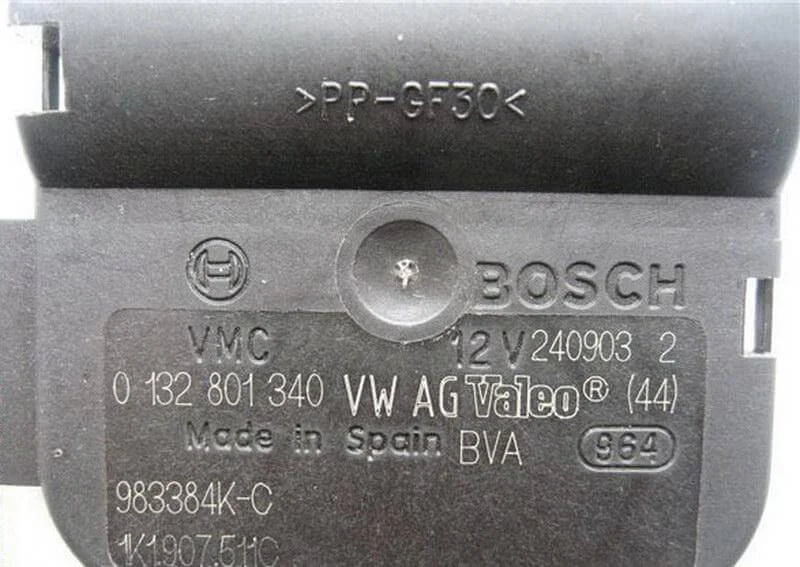

А это сам сервомотор.

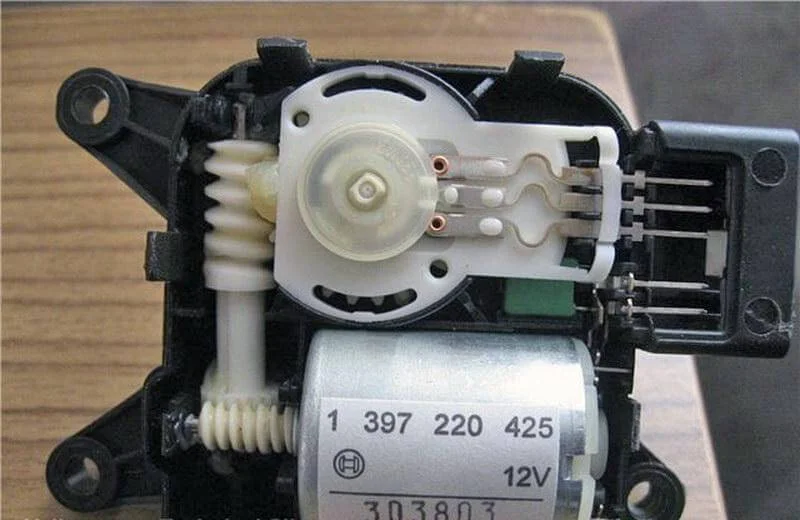

Вскрываем его.

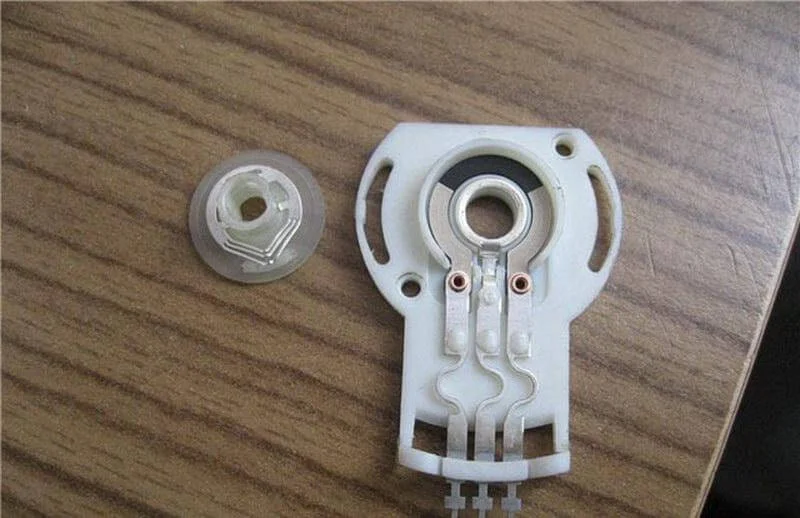

Промываем и протираем рабочие части и поверхности потенциометра. Собираем обратно и подключаем к разъему. Следующая адаптация и тест исполнительных элементов показали проблемы со вторым сервомотором.
