Замена выходного каскада вентилятора (Ёж) BMW 3 series e46

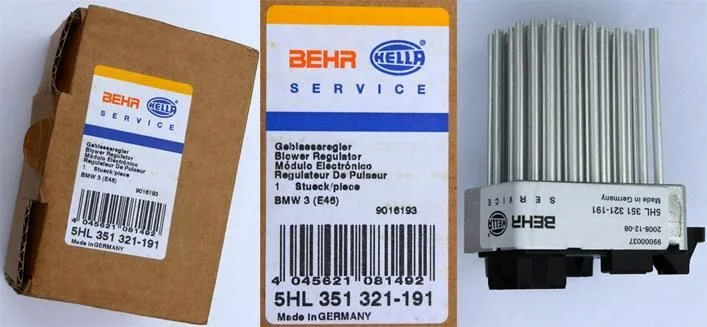

Деталь для замены «Выходной каскад вентилятора» в народе «Ёж» выбрана от производителя Behr-Hella, оптимальное сочетание качества и цены.

• в металлическом корпусе 5HL 351 321-191 — 3600 руб. (Германия)
• в пластмассовом корпусе 5HL351 321-511 — 3200 руб. (Китай)

Дезинфекция салона, фильтр салона.

Используется специальный очиститель кондиционера Abro AC-100, его стоимость 490 руб. за емкость 250 мл.

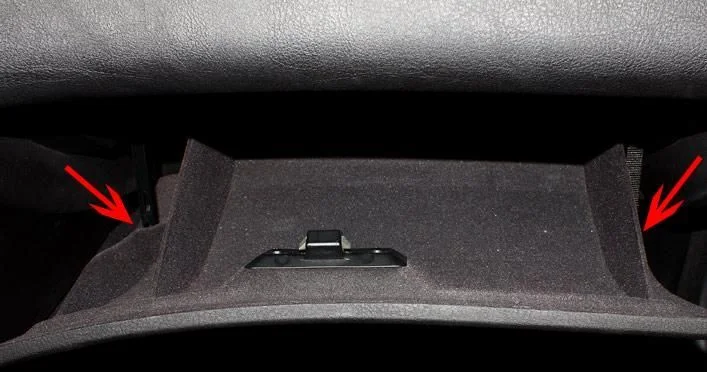

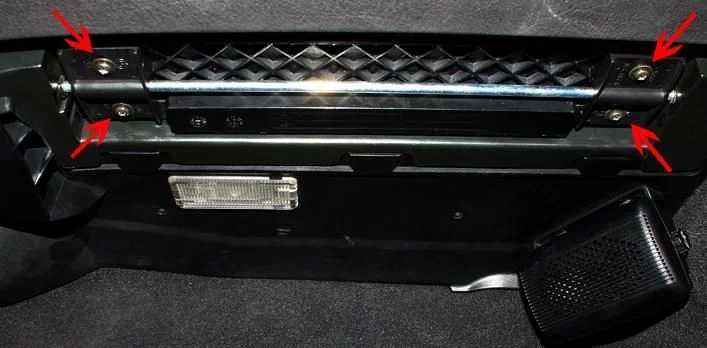

Откручиваем крышку бардачка (4 самореза).

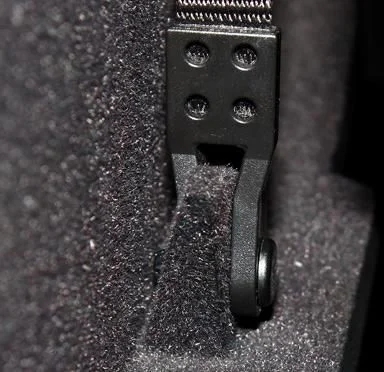

Отсоединяем фиксирующий ремешок и замедлитель.

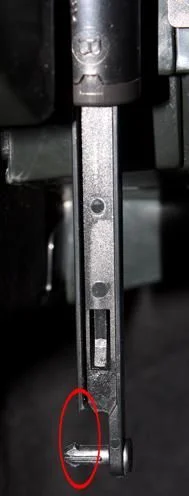

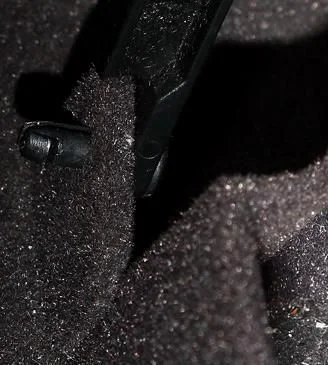

Сначала отстыковываем замедлитель (слева), тонкой отверткой достаем пластиковую защелку.

После отсоединяем ремень (справа).

Внимание!!! При снятии крыши бардачка, сначала отстыковав ремень, а не замедлитель, крышка подвешивается на нем, обламывая одну петельку — НЕ ПОВТОРЯЙТЕ ЭТОЙ ОШИБКИ!!!.

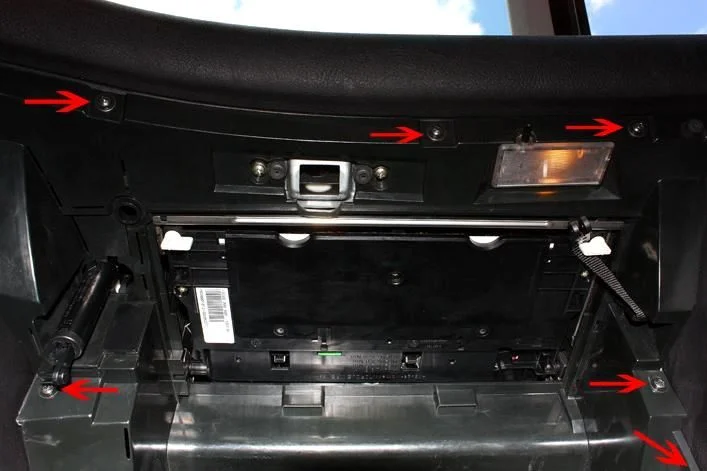

Теперь снимаем корпус бардачка, для этого откручиваем 6 саморезов (6-й на фото не виден). После того как открутили — тянем горизонтально весь корпус на себя и снимаем.

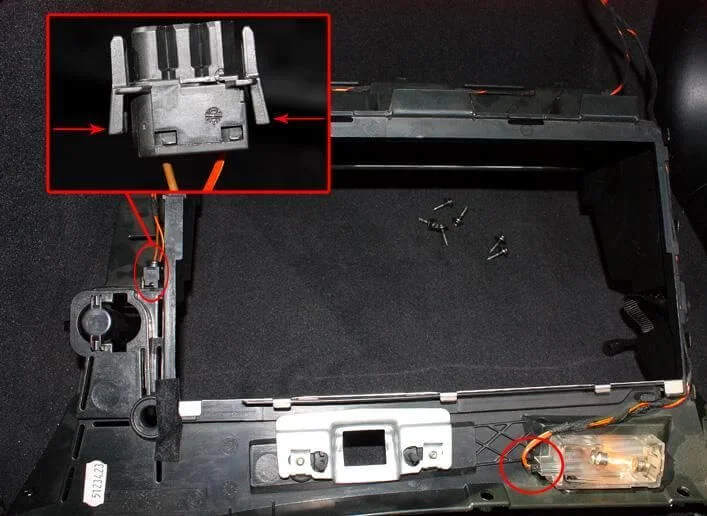

После снятия корпуса, расстыковываем фишки и снимаем провода. Левая фишка расстыковывается путем нажатия на защелки.

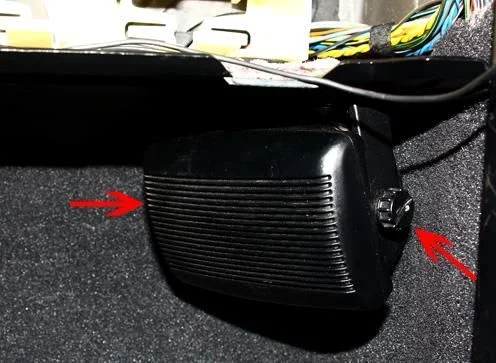

Если имеется система громкой связи — снимаем сразу.

Теперь надо снять нижний кожух с плафоном подсветки.

Сначала снимаем левую сторону (подаем вперед и вытаскиваем из держателя).

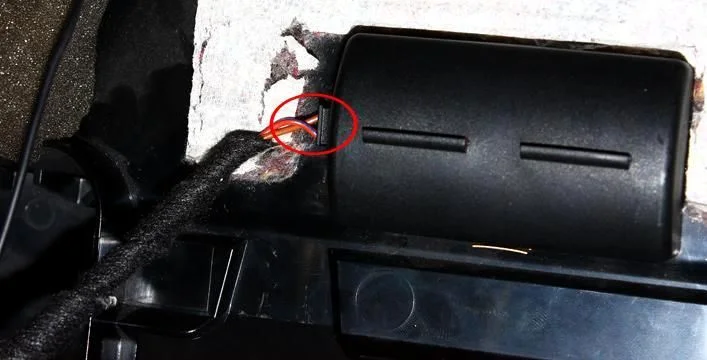

Потом достаем правую сторону потянув на себя, тем самым достав её из держателей. Отстыковываем фишку плафона.

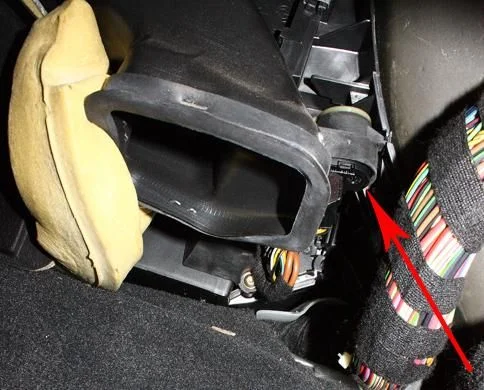

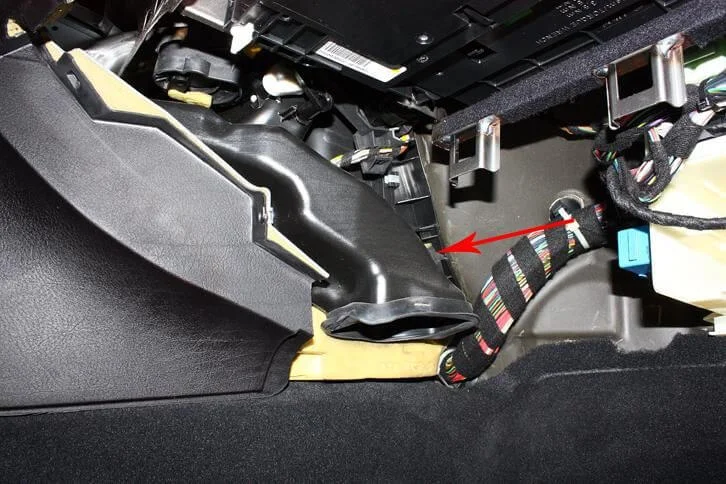

Далее мы видим вот такую картину: слева — воздуховод ног, а за ним на кронштейне висит сервопривод правой заслонки рециркуляции воздуха (на фото его кусочек указан стрелкой).

Привод нам нужно снять, а кронштейн отвести в сторону. Для этого желательно отвести в сторону поролон.

Ложимся на спину, ближе к приводу.

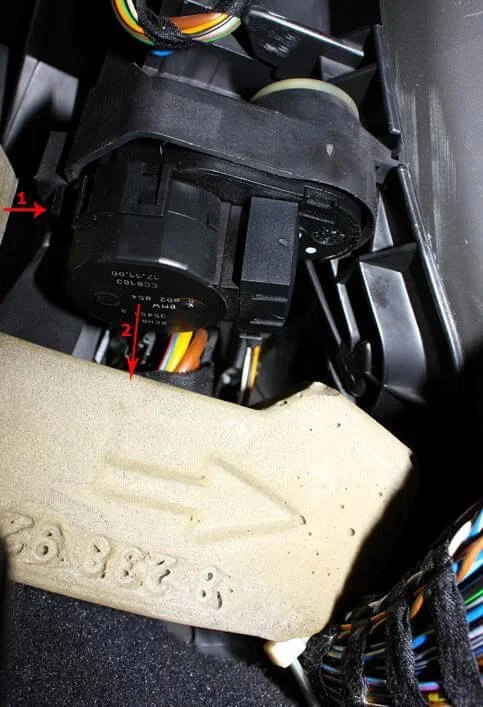

Немного оттягиваем рукой в сторону салона воздуховод и достаем привод из кронштейна. Нажимаем на защелку (1) (как-бы прижимая её к корпусу привода) и тянем привод вниз (2). Отсоединяем от него фишку.

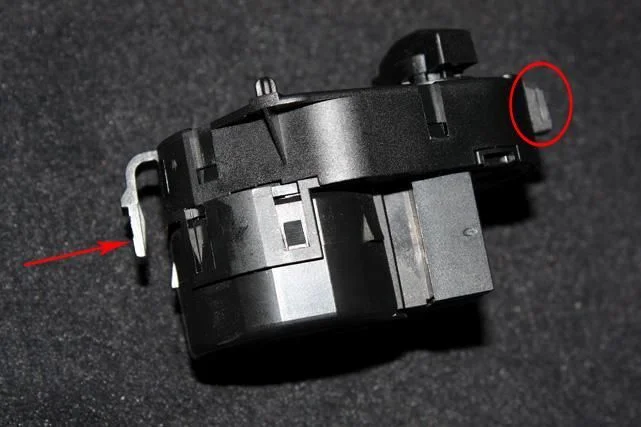

Стрелкой указана защелка, а кружком, выступ, который надо первым вставлять в паз при установке заслонки.

Теперь ОБЯЗАТЕЛЬНО надо снять кронштейн заслонки (если этого не сделать — можно умереть в мучениях). Для этого выворачиваем 2 торкса (размер Т20, верхний — выкрутить нелегко, но возможно). Снимать кронштейн полностью не следует, он повиснет на тяге заслонки, его просто нужно отодвинуть в сторону салона (при этом не забывайте, что он еще вставлен в небольшой паз из которого его можно достать потянув на себя, паз отмечен кружком).

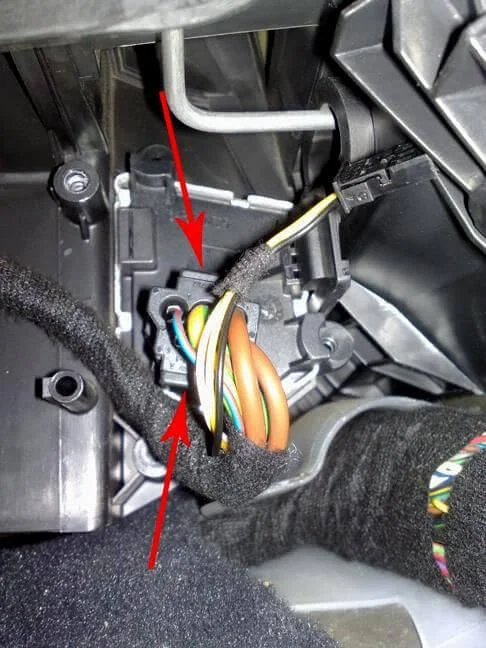

Снимаем фишку с ежа, для чего нажимаем на защелки, и тянем на себя.

После откручиваем 2 самореза (их дырки отмечены кружками), которыми крепится ёжик (у меня их вообще не было, потом свои закручивал), и оттягиваем защелку ежа (указана стрелкой) отверткой в сторону моторного отсека. Тянем ёж на себя и он у нас в руках.

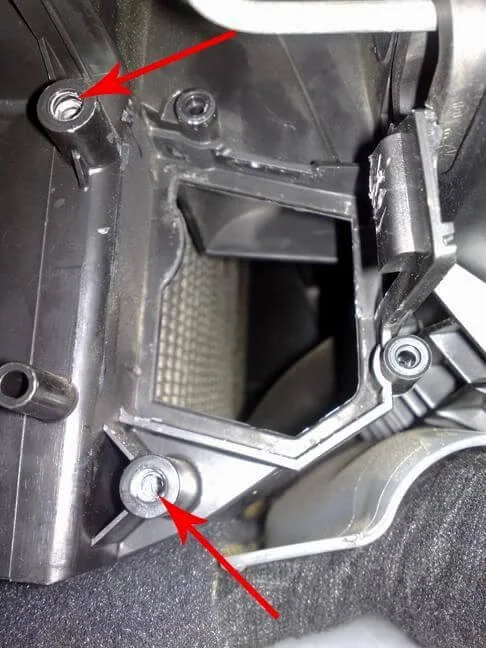

Вот так выглядит посадочное отверстие ежика, стрелками отмечены дыры в которые закручиваются торксы крепящие кронштейн сервопривода который мы снимали.

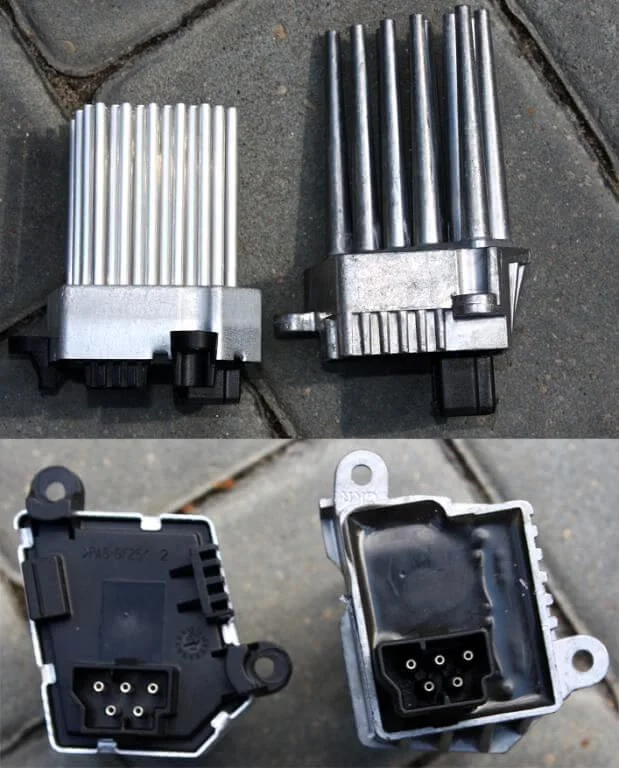

Старый (справа) и новый (слева) ежи. Оба Behr, оба для E46 — а технический прогресс налицо.

Теперь можно почистить кондиционер: суем до упора в отверстие, где стоял ёж трубку баллона очистителя, и начинаем наполнять. По мере наполнения достаем трубочку. Наполняем хорошо, чтоб полостей не было.

После, можно поменять салонный фильтр.
