Замена ламп Гранд Чероки WK2
Данный фотоотчет покажет как происходит замена ламп передних фар на Grand Cherokee (WK2) WK2 2012 года. Никаких инструментов для этого не нужно, разве что, при замена ламп на пассажирской стороне, может понадобится головка на 8, чтобы убрать расширительную трубку омывающей жидкости. Также необходимы новые лампы:
ближнего света — лампа H11;
дальнего света — лампа HB3;
передний поворот — лампа 7444NA;
передний габарит — лампа W5W (2825);
ДХО — лампа P27/7W (3157).
Как поменять передние лампы Гранд Чероки WK2
Для замены ламп (кроме ближнего света) с водительской стороны, понадобится снять корпус воздушного фильтра. Для этого надо откинуть пару застежек, приподнять верхнюю часть корпуса и вытащить воздушный фильтр.
Затем вытащить зеленый фиксатор, который удерживает прокладку, препятствующую подсосу воздуха, и потянуть нижнюю часть корпуса воздушного фильтра, снимая с крепления. После замены ламп, корпус следует вернуть на место в обратном порядке
С пассажирской стороны замене ламп мешает заливная горловина омывающей жидкости. Она крепится тремя болтами на 8, при чем два нижних довольно неудобно откручивать. После замены ламп, ее надо прикрутить обратно.
Замена лампы ближнего света Гранд Чероки WK2
(На фото, по большей части, не отображена.)
Чтобы поменять лампу ближнего света или габарита, можно вывернуть колесо и получить доступ к лючку, встроенному в защиту колесной арки. Повернув и сняв крышку лючка, можно заменить лампу ближнего света. Для этого надо отсоединить разъем питания и повернуть основание лампы против часовой стрелки на 1/4 оборота и достать лампу из гнезда.
Установка происходит в обратном порядке. Рядом находится лампа габарита, которая меняется по тому же принципу, только еще проще.
Замена ламп ДХО, поворотника и габарита
Чтобы поменять лампу сигнала поворота, габаритного огня или ДХО, следует повернуть основание лампы против часовой стрелки на четверть оборота, затем извлечь лампу из гнезда фары. Потом вытащить лампу из патрона, установить туда новую, вставить патрон в фару, и повернуть по часовой фиксируя.

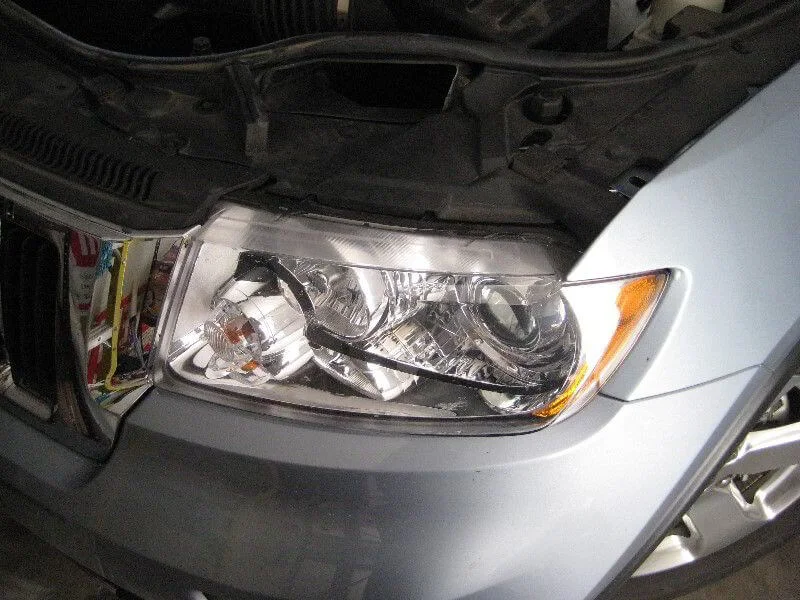

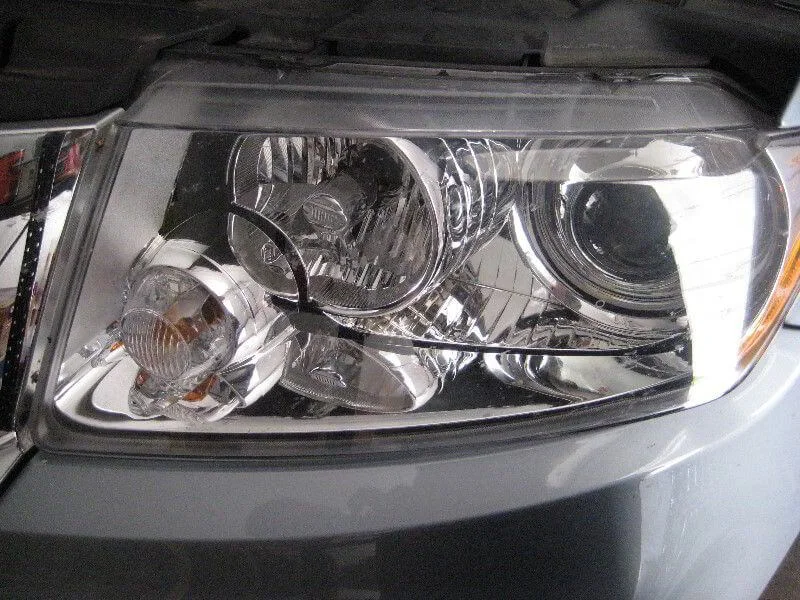

Передняя фара Джип Гранд Чероки WK2 2012 года.

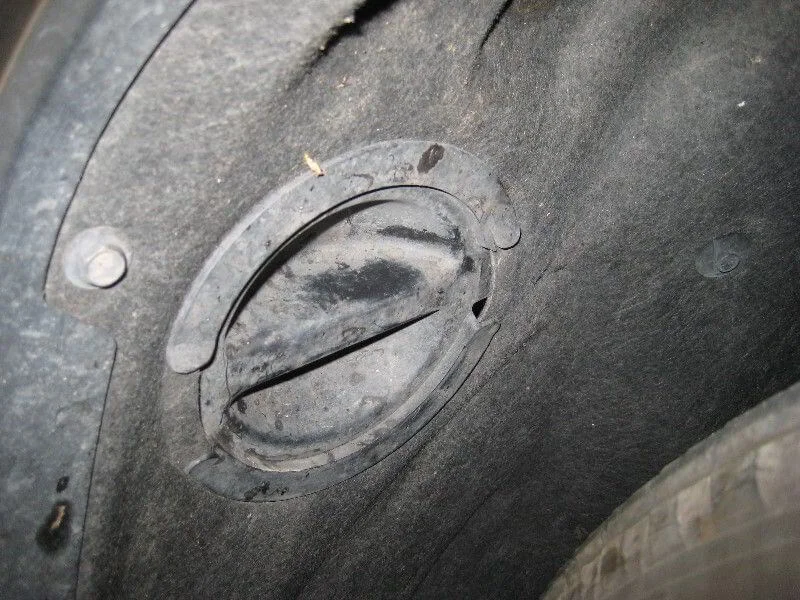

Люк в колесной арке.
Открыть люк против часовой.

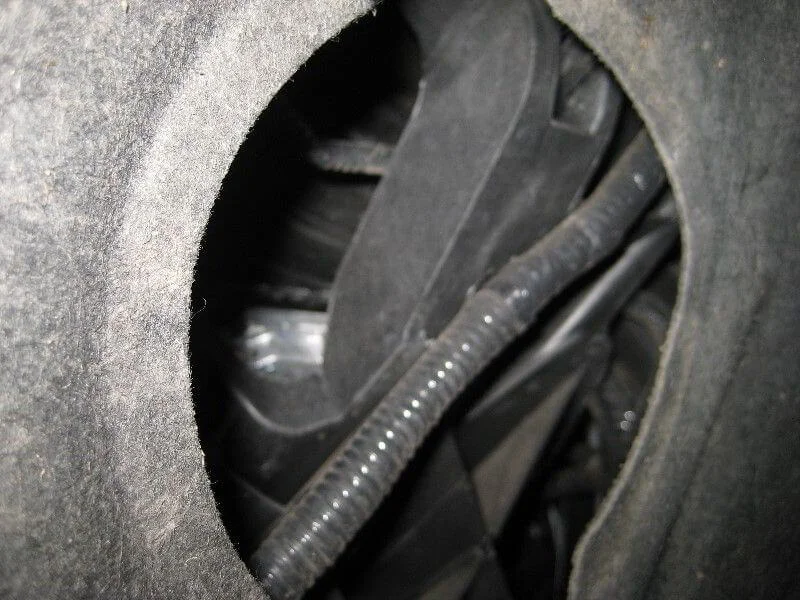

Доступ к лампе ближнего света и габарита.
Открыть корпус воздушного фильтра.

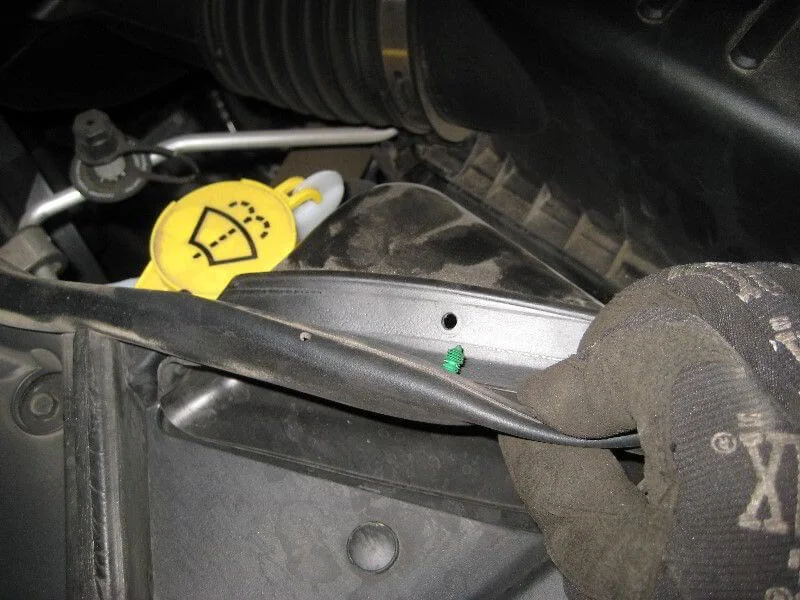

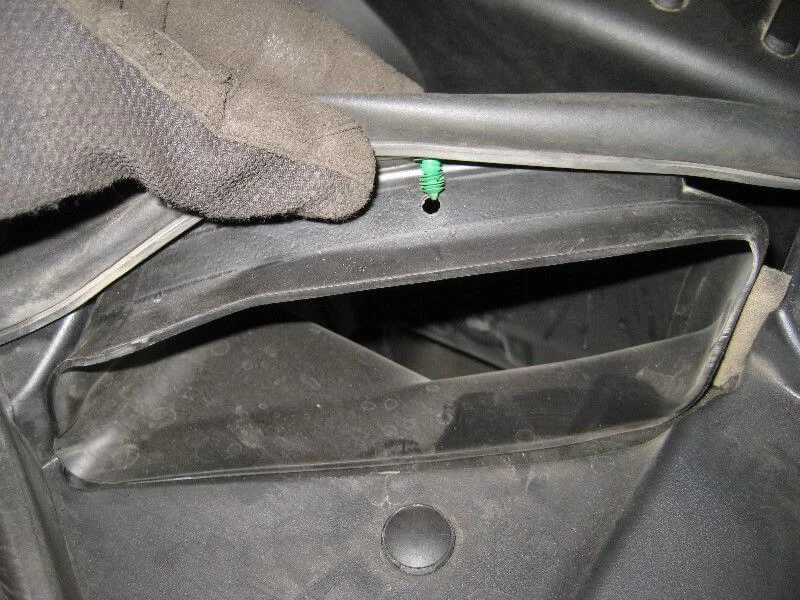

Открепить резиновую прокладку.

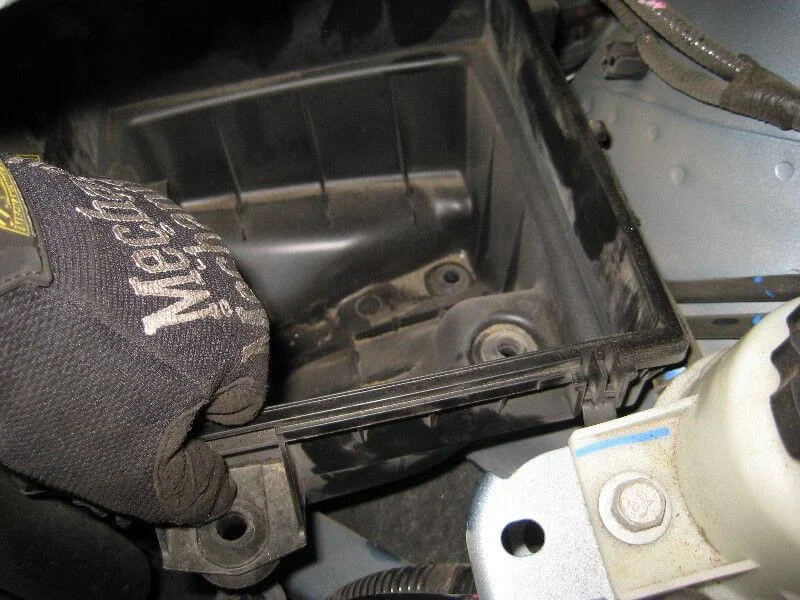

Потянуть основание корпуса, снимая с креплений.

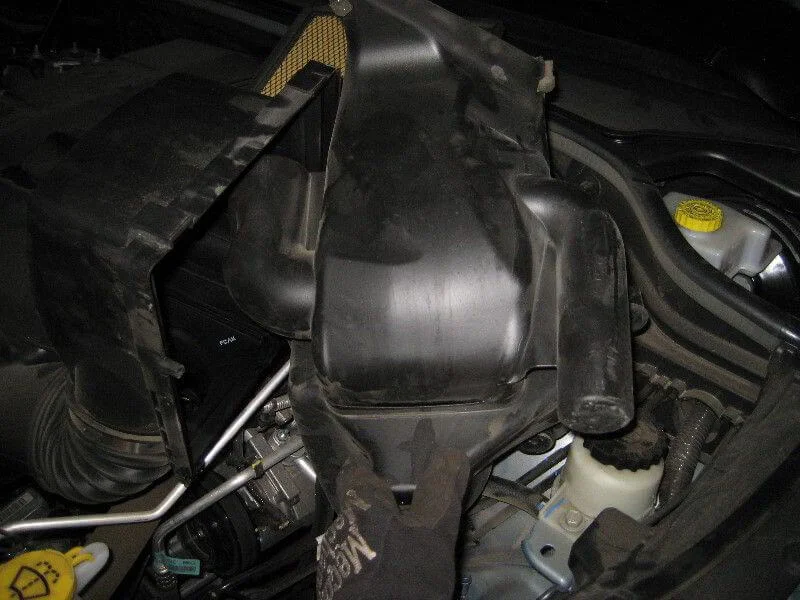

Снять корпус воздушного фильтра.

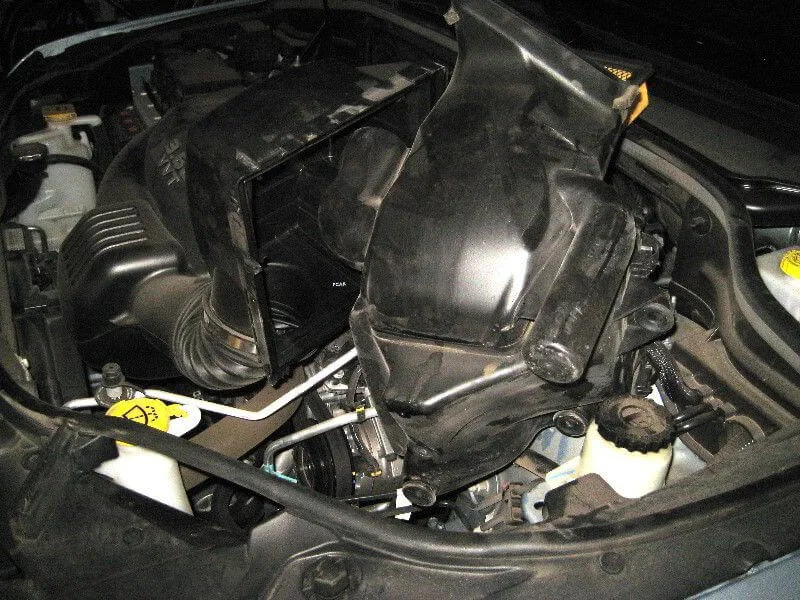

Убрать в сторону.
Со стороны пассажира, замене ламп мешает трубка расширительного бачка омывающей жидкости.

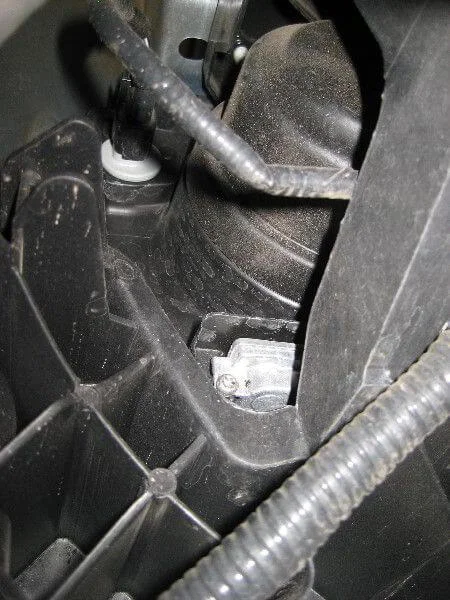

Открутить три болты крепления на 8 трубки и убрать ее в сторону.
Лампа ДХО с обратной стороны.
Оранжевый разъем — лампа сигнала поворота.
Слева направо: лампа поворотника, дальнего света, ближнего света.

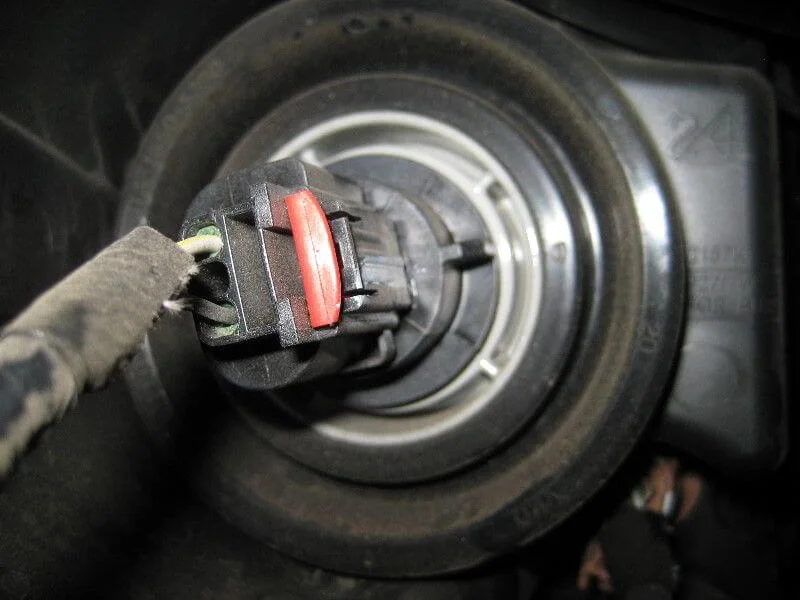

Лампа дальнего света.
Повернуть на 1/4 оборота против часовой стрелки.

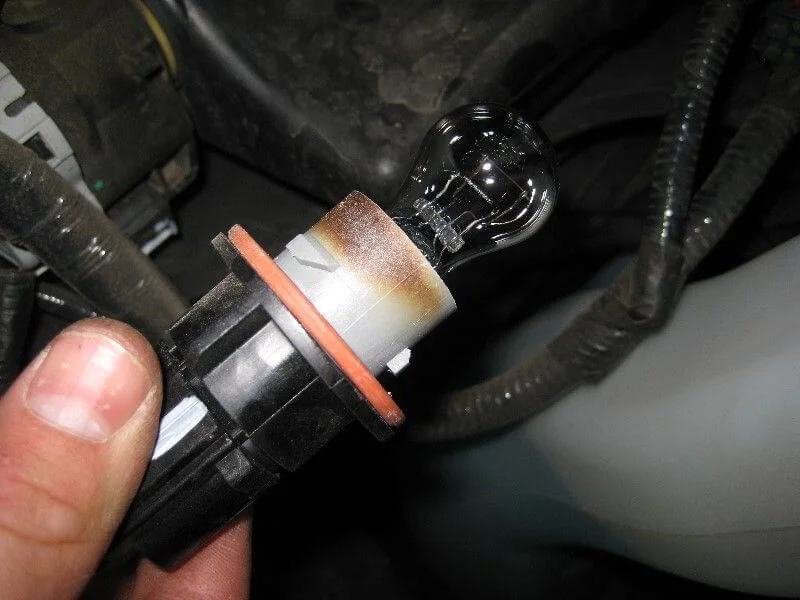

Извлечь лампу c патроном.

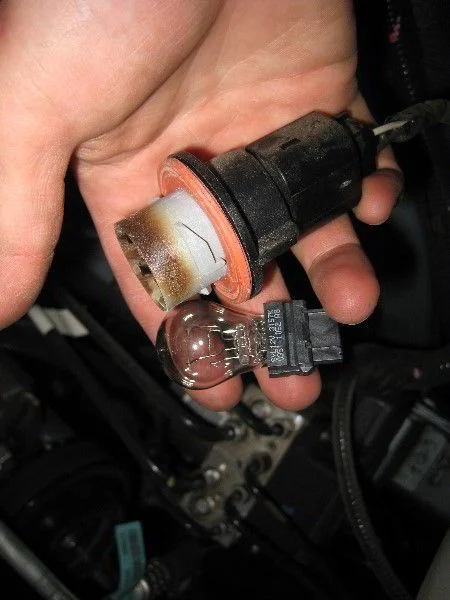

Вытащить лампу ДХО.

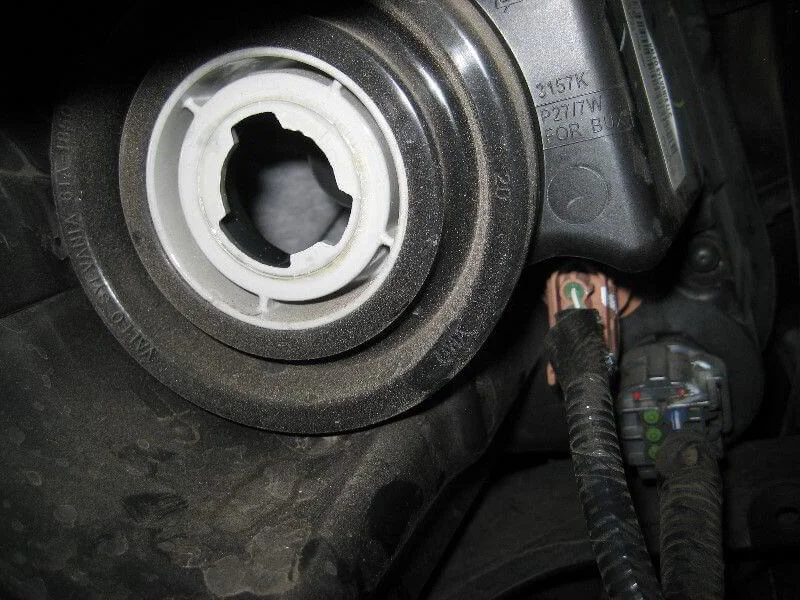

Пустое гнездо.
Установка в обратном порядке.
Лампа переднего поворотника.

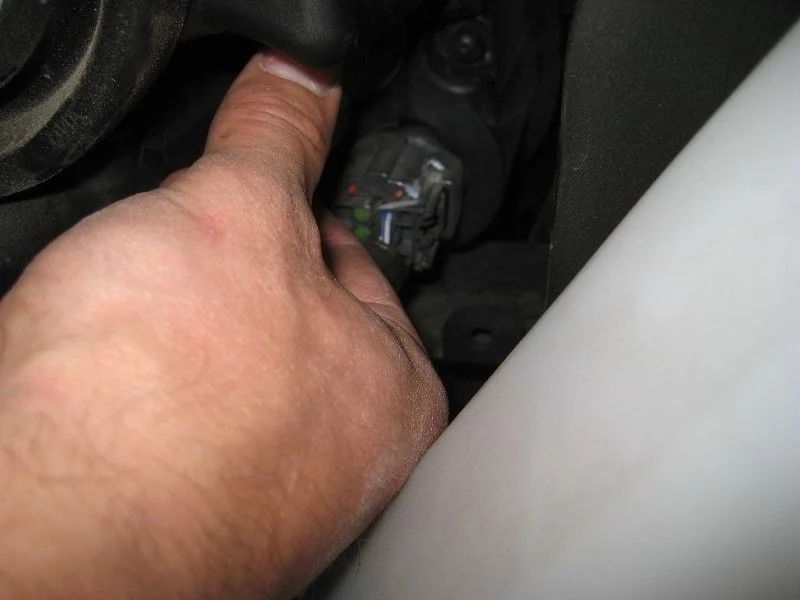

Повернуть против часовой на 1/4 оборота.
Извлечь.

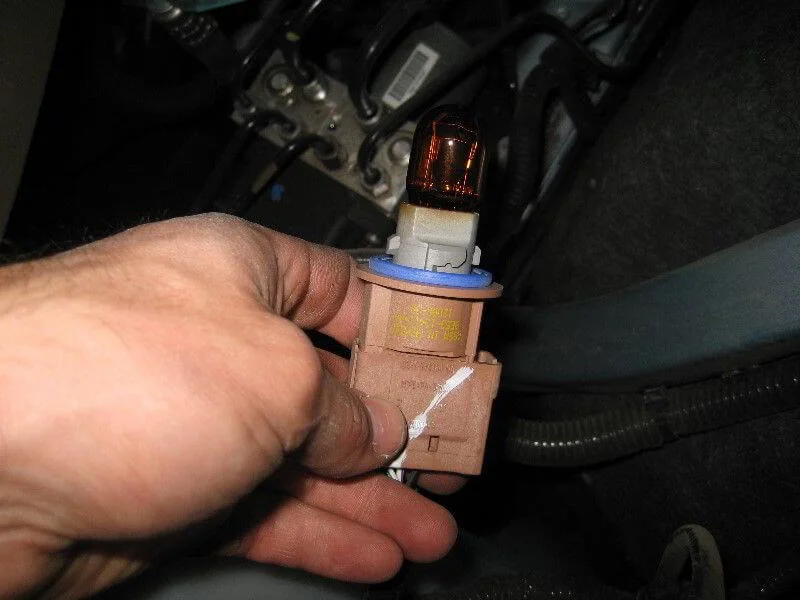

Вытащить лампу поворотника.

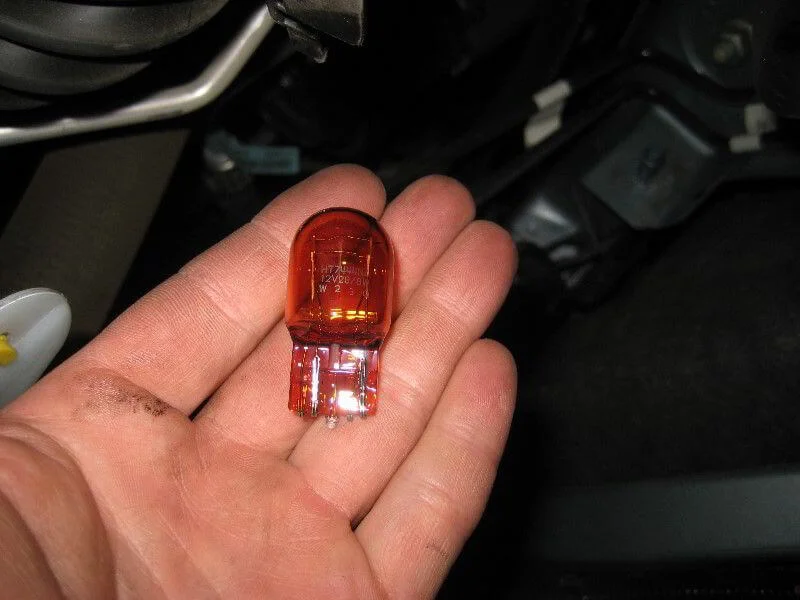

Установить новую лампу.

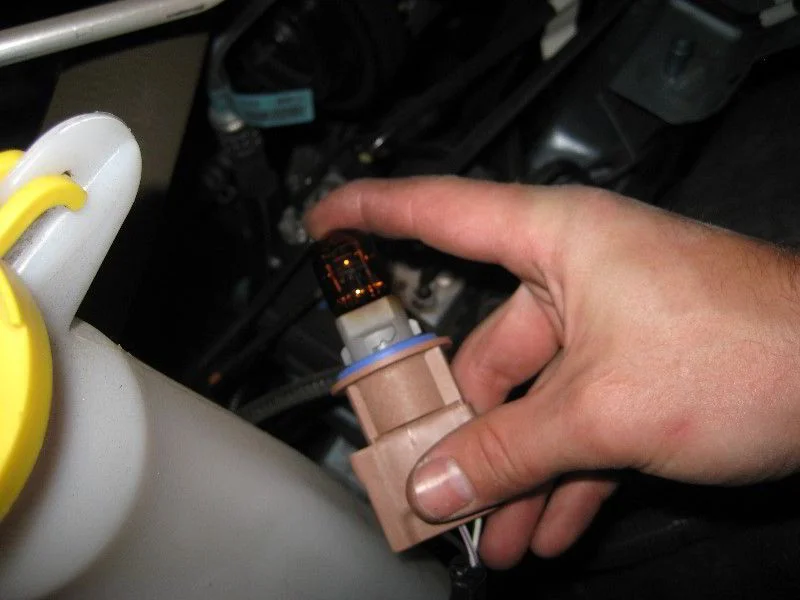

Вставить лампу в фару.
Повернуть по часовой, фиксируя.
Установить основание корпуса фильтра.

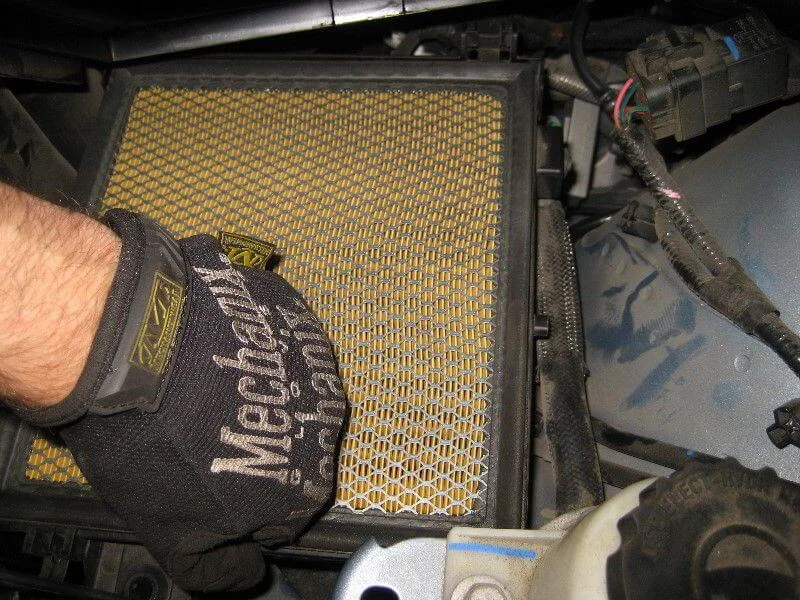

Вставить фильтр.
Установить верхнюю часть корпуса.
Зафиксировать застежками.
Закрепить прокладку.

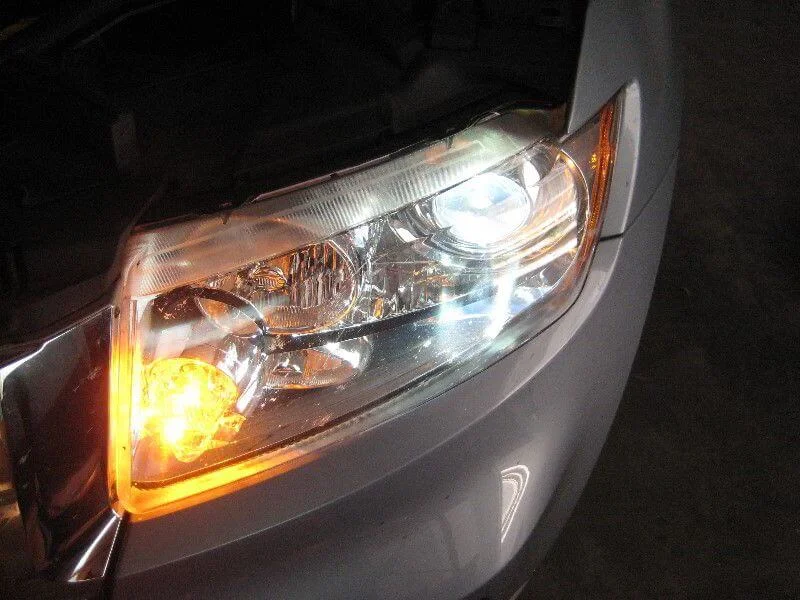

Проверить лампы.
