Замена ламп в кнопках на Toyota Corolla E110
В фото отчёте рассмотрена замена лампочек подсветки кнопок на центральной консоле в автомобиле Toyota Corolla E110 своими руками. Для подсветки кнопок на центральной консоле используются светодиодные лампочки, аналогов нам найти не удалось, поэтому использовались светодиодные лампочки на 12В под маркировкой H39-12005.
Процедура замены простая, потребуются лампочки для замены, а также крестообразная и плоская отвёртки. Если необходима замена светодиодных лампочек кнопки AUTO для стекло подъемника, а также кнопки включения кондиционера и обогрева заднего стекла, то Вам потребуется паяльник, так как эти лампочки припаяны к плате.
Для того, чтобы произвести замену лампочки подсветки кнопки аварийки, нужно демонтировать панель с дефлекторами, после чего вынять из неё кнопку аварийной сигнализации.

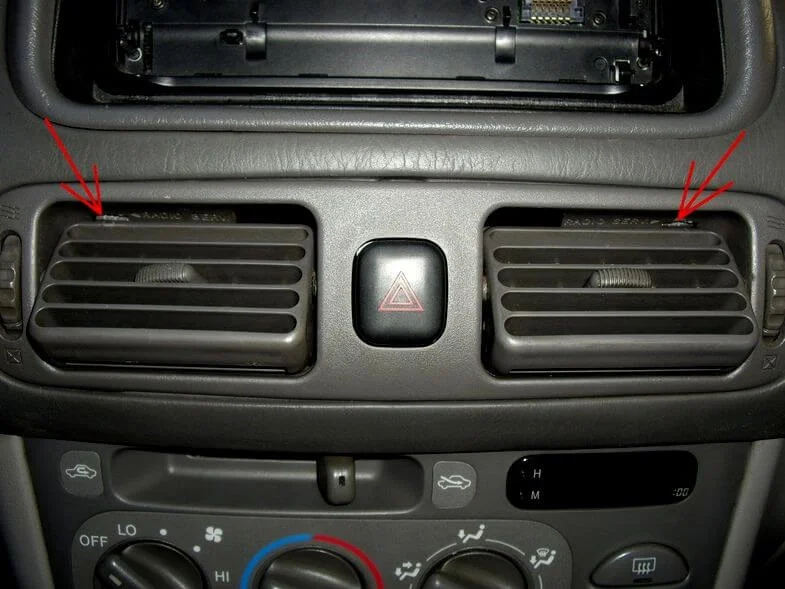

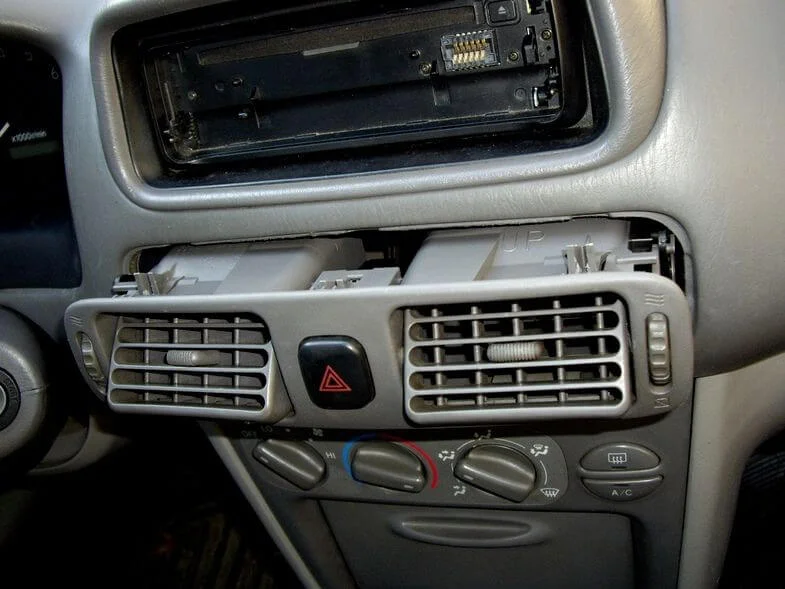

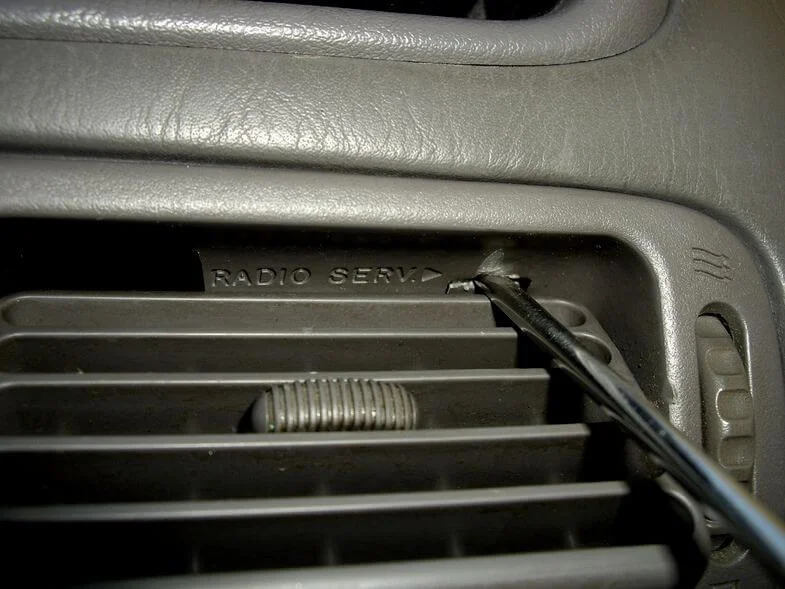

Приступим. Устанавливаем сопла по максимуму к верху, над ними по левую и правую стороны будут крепежные уши. Их нужно оттянуть вниз плоской отверткой, затем тянем панель на себя.

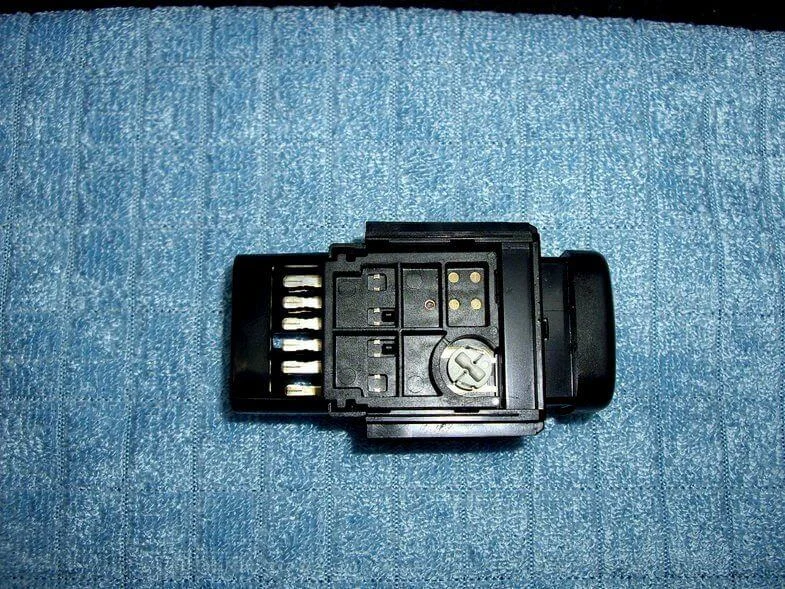

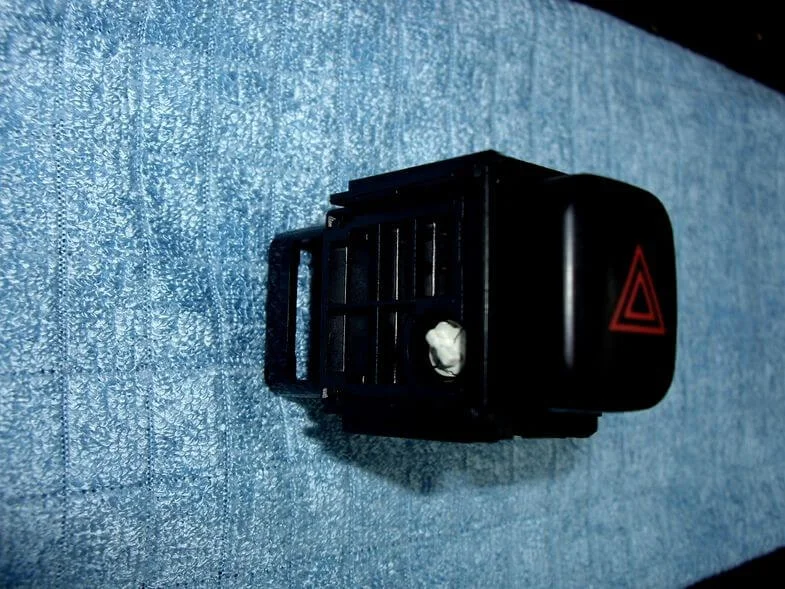

Далее вынимаем кнопку аварийной сигнализации.
По боку расположен патрон с лампочкой, при помощи пинцета проворачиваем его против часовой стрелки и вынимаем.

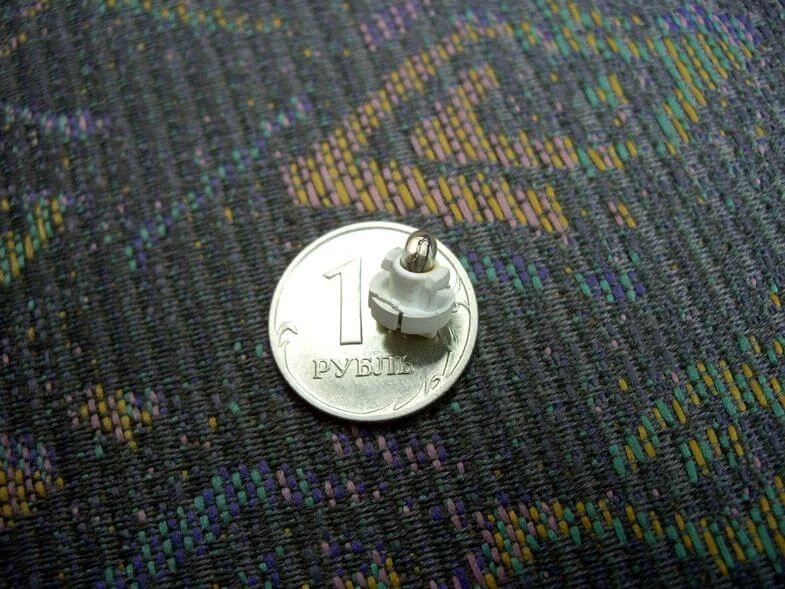

Контакты лампы закручены по сторонам, по кругу патрона. Лампа не большая, её размер чуть больше спичечной головки.
Эти лампочки можно найти либо на радио рынках, или же в магазинах радиоэлектронных компонентов. Была подобрал похожая по размерам, маркирована H39-12005, лампочка для авто магнитолы на 12 Вольт. Данная лампочка чуть дольше и объёмнее от оригинала, но в патрон вошла нормально.

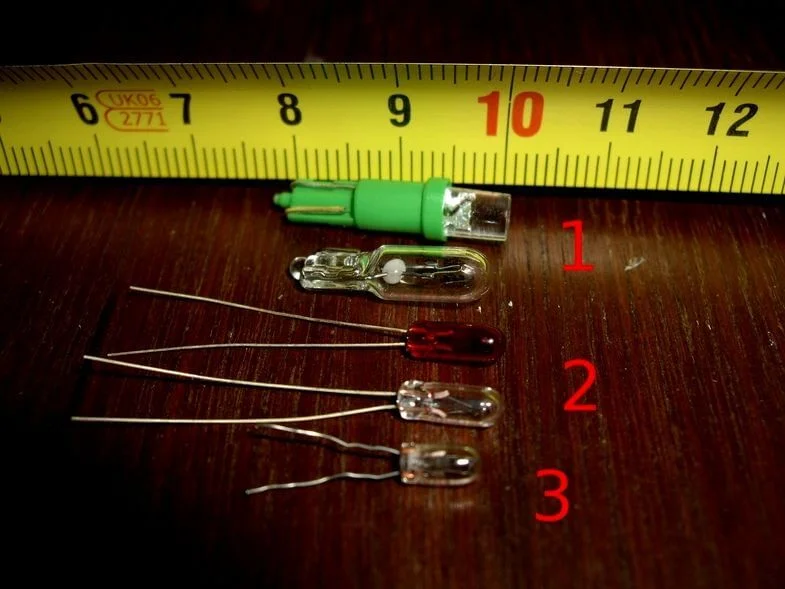

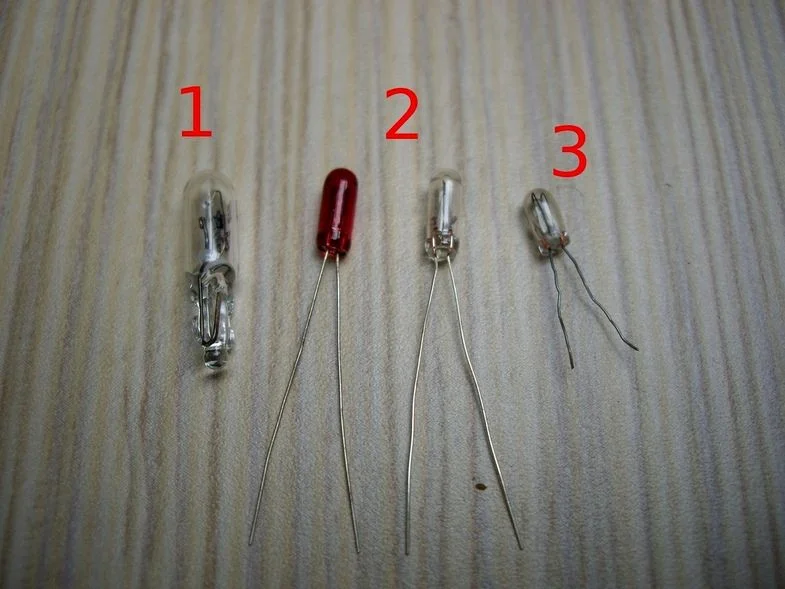

На изображении они под №2 красн. и белая, под №3 оригинальная, под №1 лампа освещения центральной консоли (для сравнения).

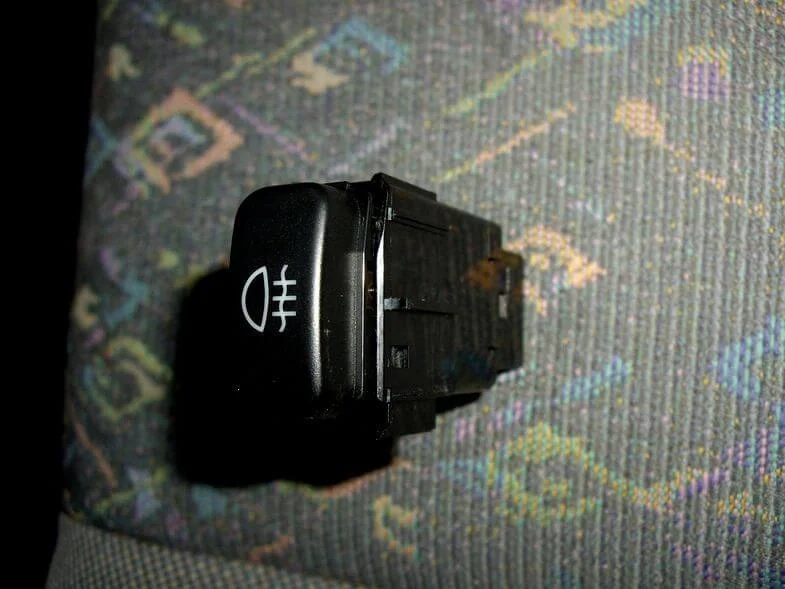

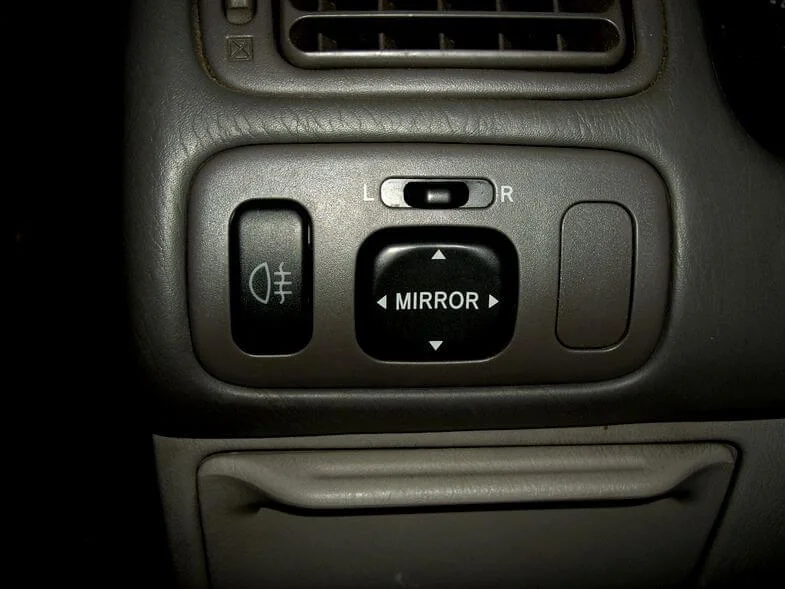

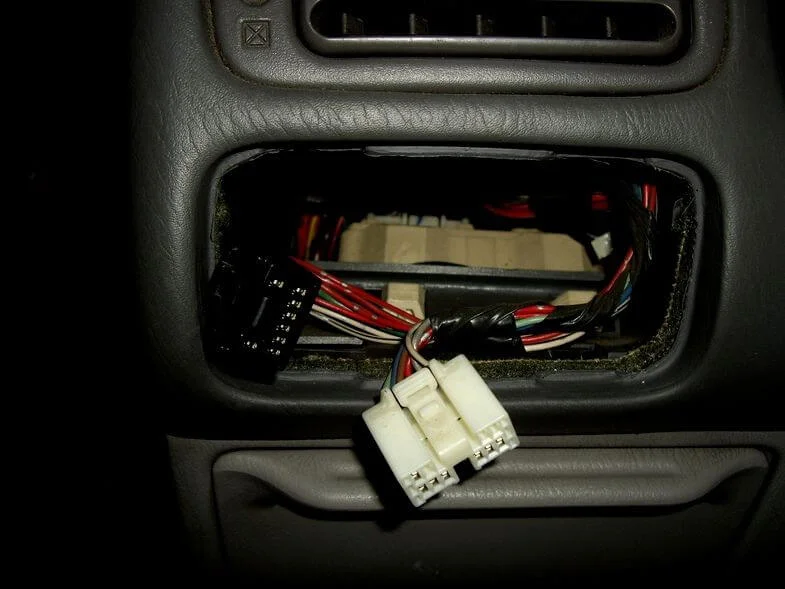

Для замены лампочки подсветки кнопки заднего противотуманного фонаря, нужно аккуратно поддеваем панель с кнопкой отверткой и вытягиваем на себя.

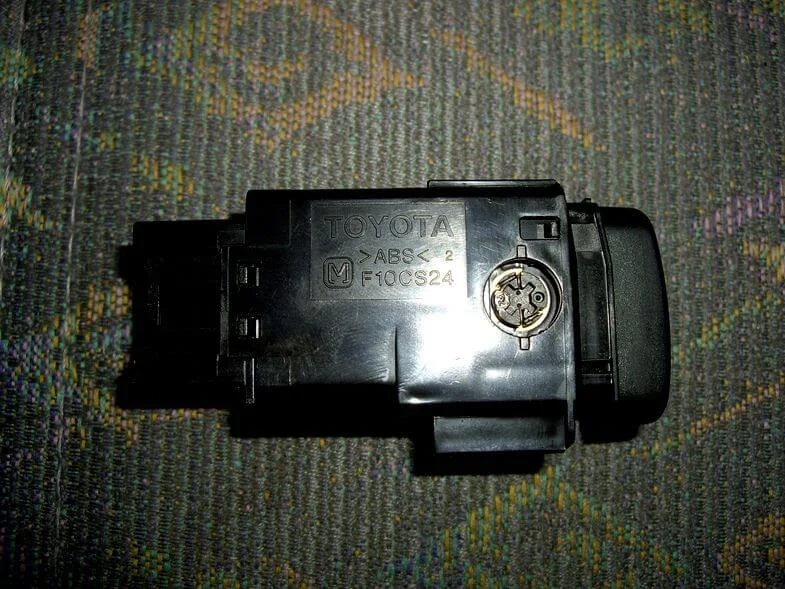

Далее все аналогично, как в кнопке аварийной сигнализации.
Используется практически такая-же лампа как и в кнопке аварийной сигнализации, за одним лишь исключением — она с зеленым колпачком-светофильтром.

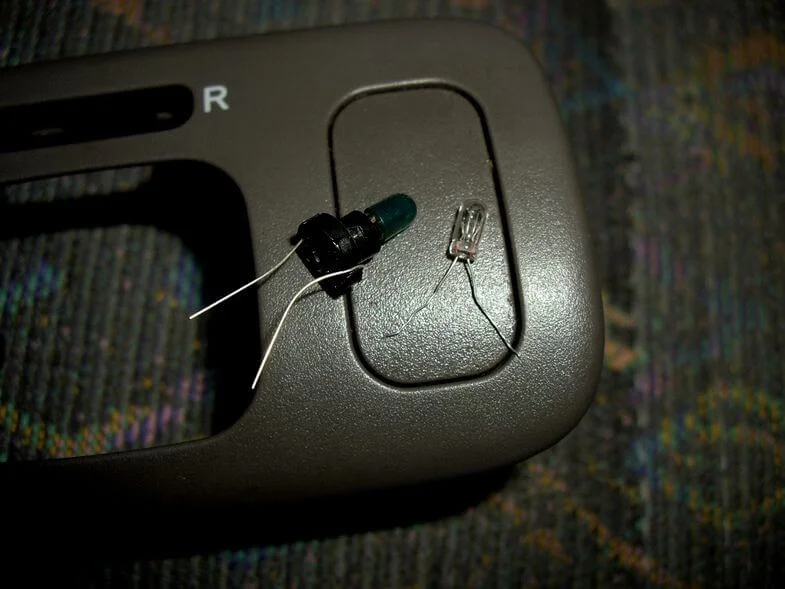

Производим замену исходной лампочки на H39-12005, переставив зеленый колпачок.

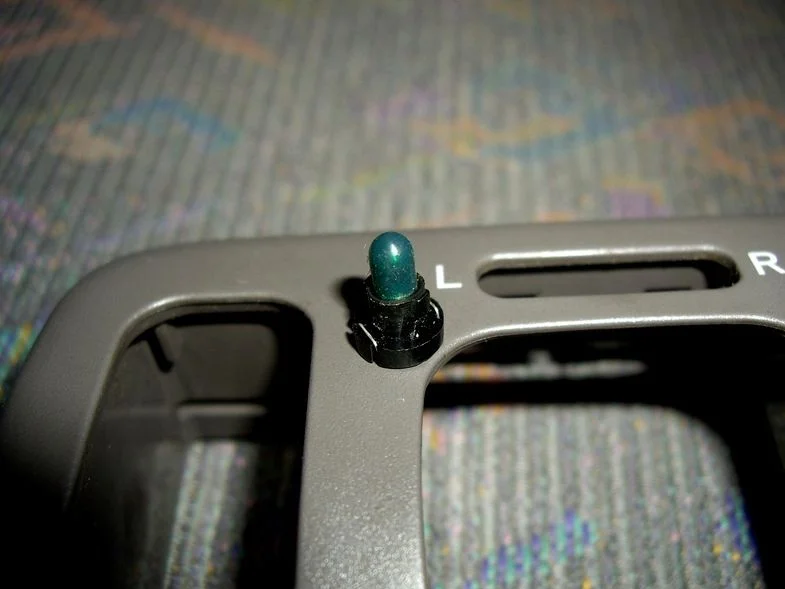

Результат.

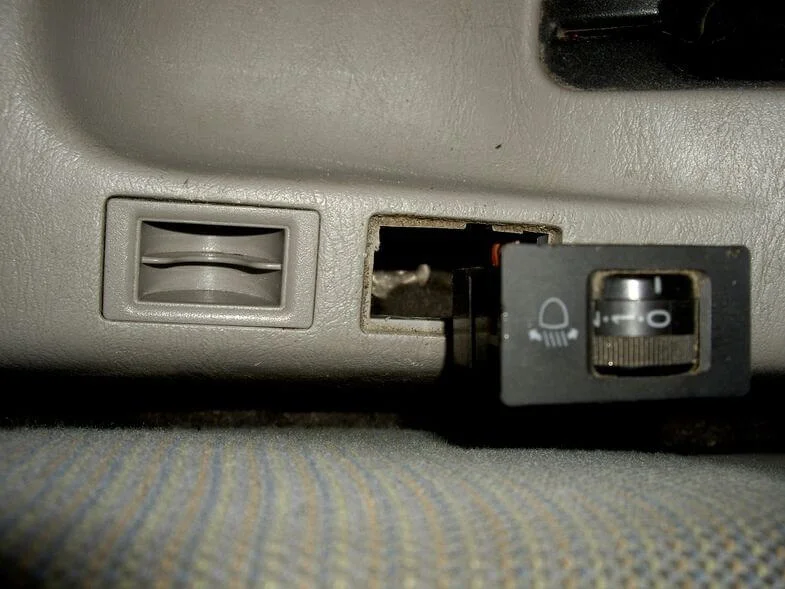

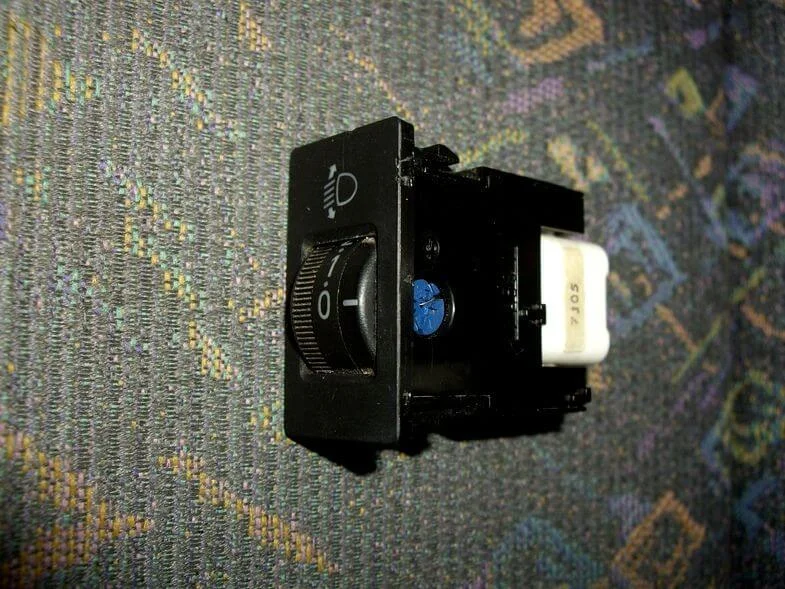

Так же само и для электро корректора фар.Подковыриваем отверткой и вынимаем колесико.
Вооружившись отверткой проворачиваем патрон с лампой и вынимаем его.
Результат.
В завершении рассмотрим подсветку кнопочки AUTO для стекло подъемника и кнопки включения кондиционера и обогрева заднего стекла.

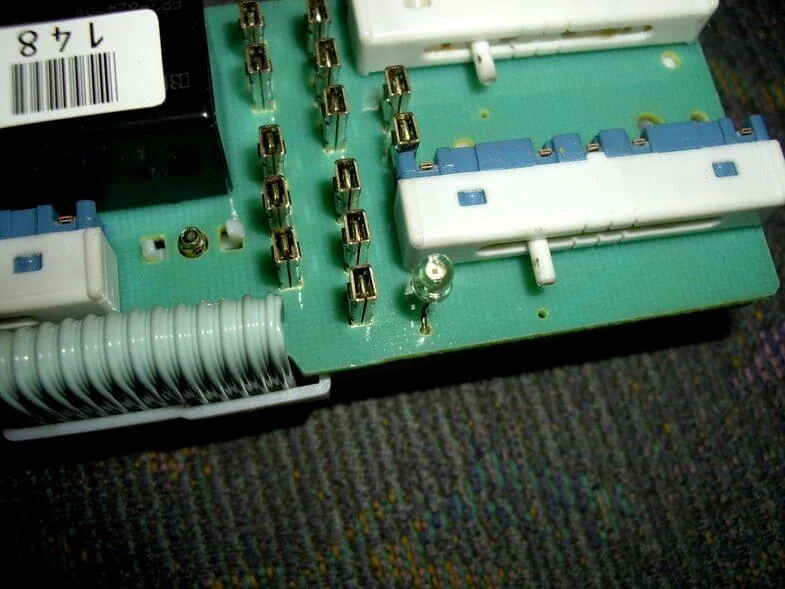

Исходя из внешнего вида для подсветки кнопки AUTO служит светодиод, к тому же он припаян к плате.

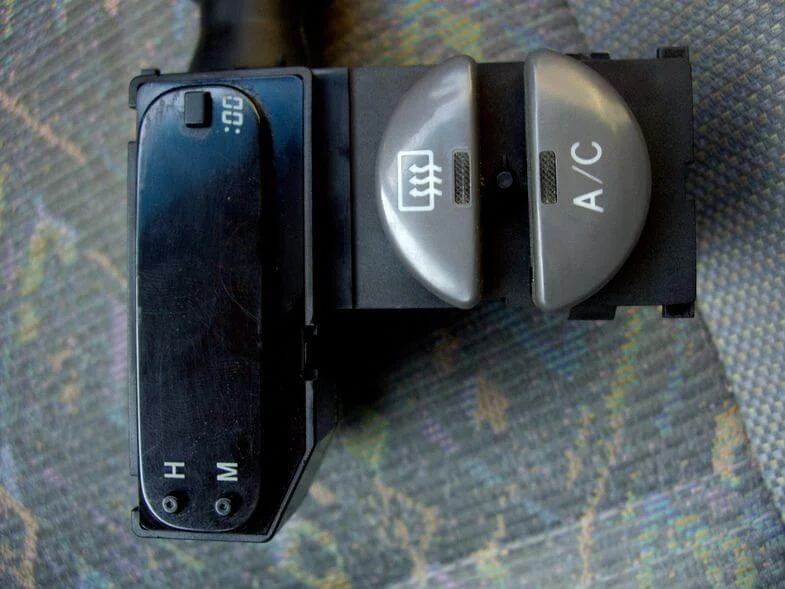

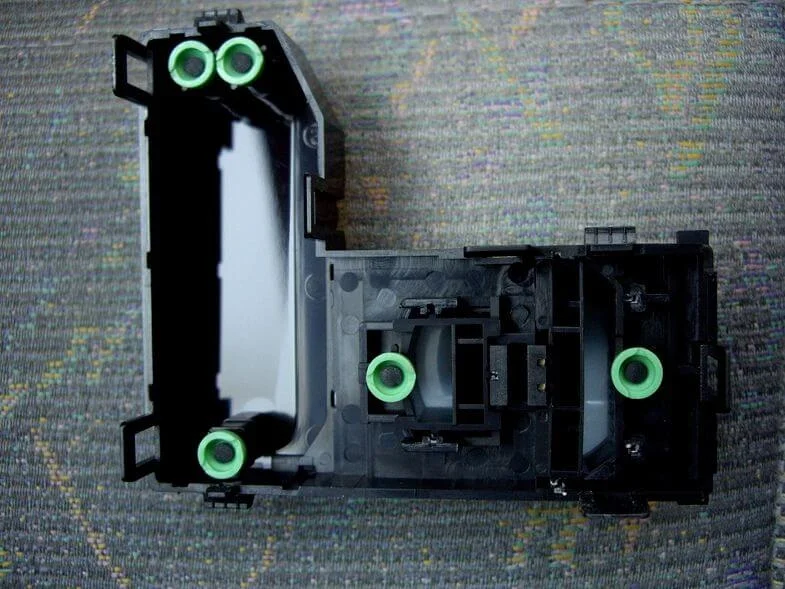

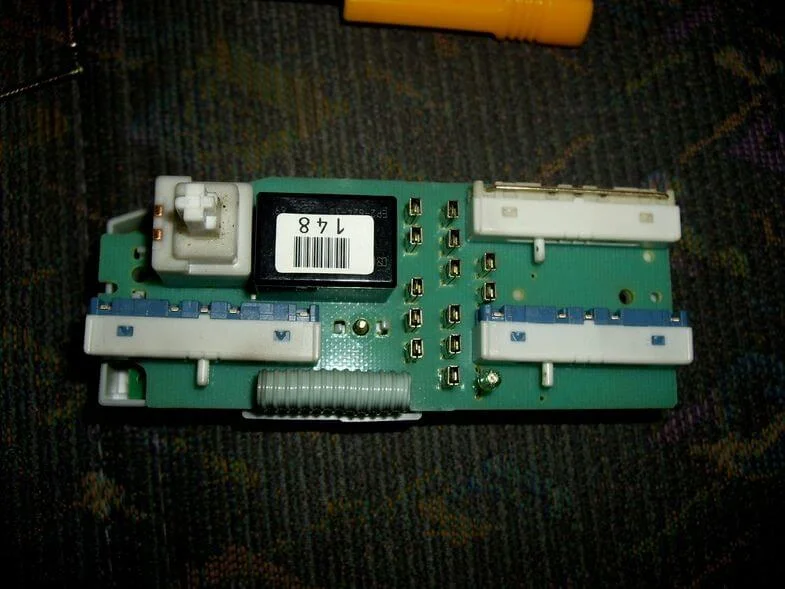

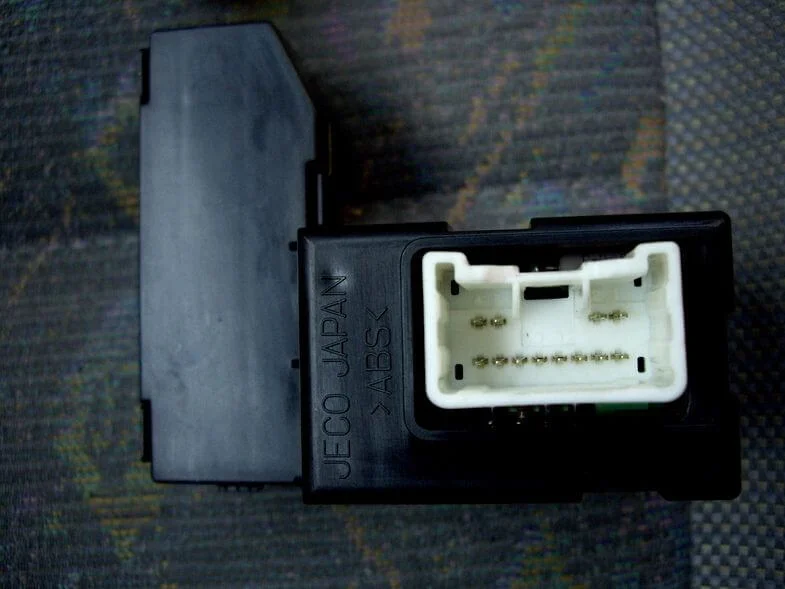

Та же ситуация с кнопками кондиционера и обогрева заднего стекла.

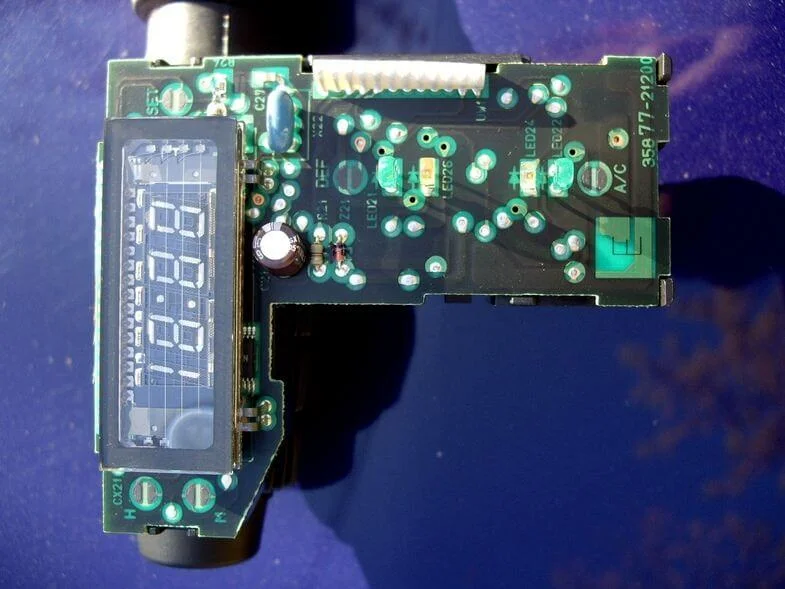

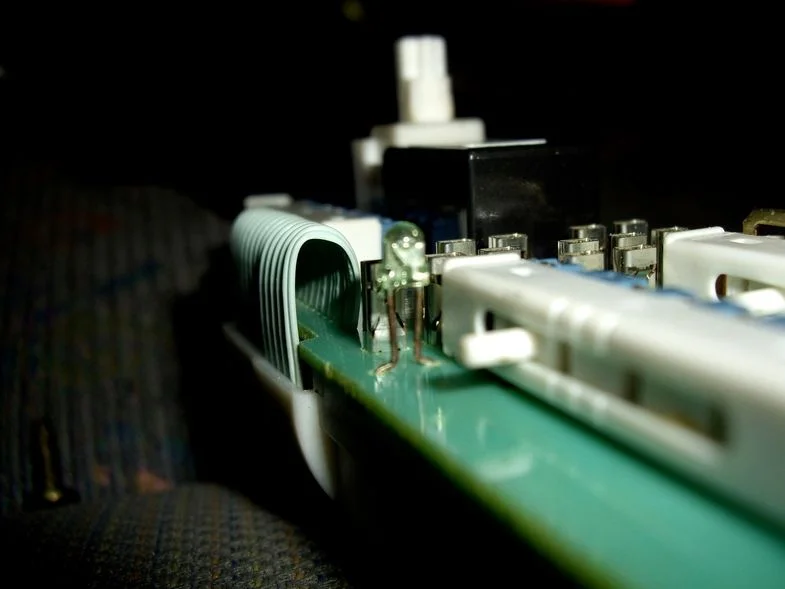

Исходя из обозначений на плате, задействованы светодиоды, по 2 на кнопочку. Зеленый используется для подсветки кнопки, а желтый для обозначения нажатого состояния кнопки.
Сборку производим в обратной последовательности.
