Элсхема на Хюндай Старекс 1999 г.в. 2.5 дизель

Question

Ищу электро схему запуска двигателя, управления двигателем к автомобилю Hyundai Starex H1

mexanik · Answer

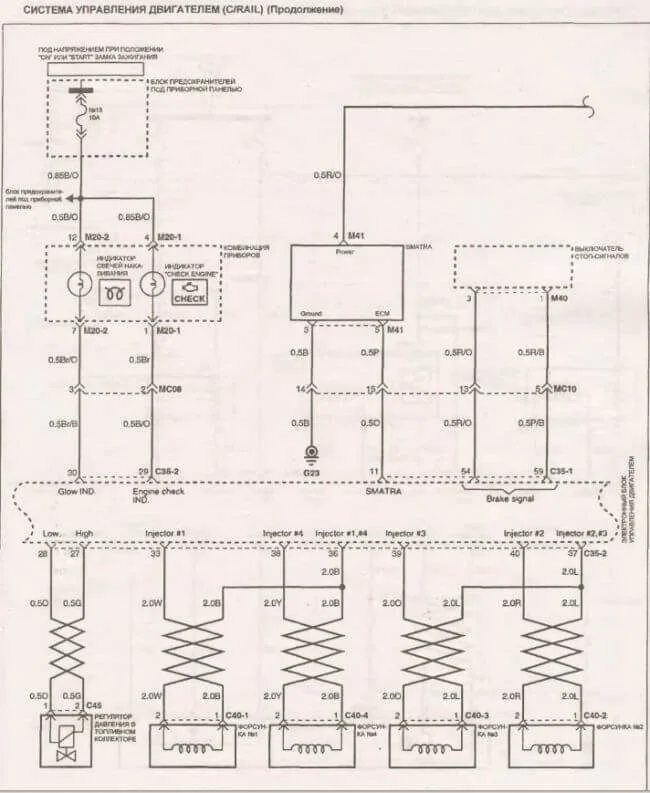

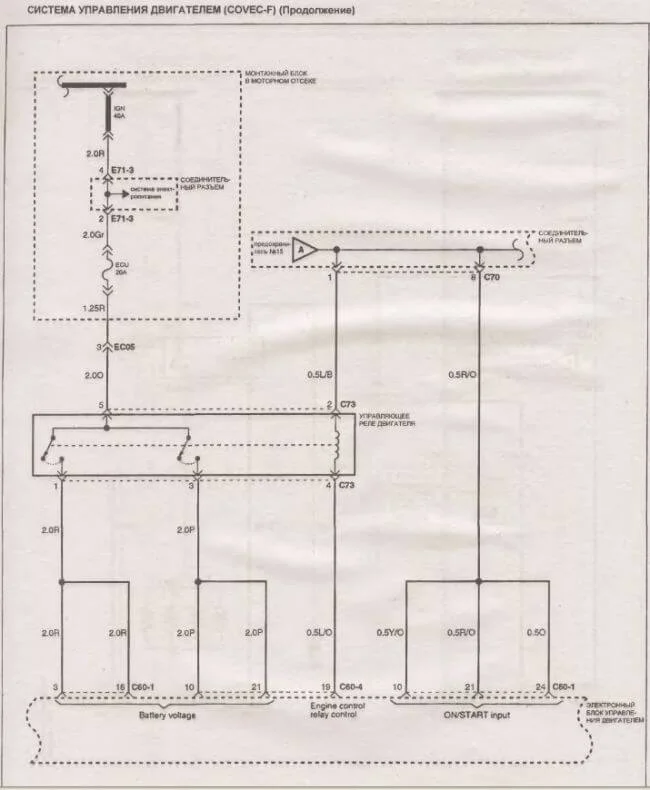

Можем вам предложить некоторые схемы как двигателя, так и всего автомобиля Hyundai Starex (H1) в целом, что правда на английском языке, а что касательно по управлению двигателем, то таковы имеются и в руководстве по ремонту Старекс, вот парочку из них:

Продолжение схемы_1.2Продолжение схемы_1.3Продолжение схемы_1.4Продолжение схемы_1.5

Продолжение схемы_2.2Продолжение схемы_2.3Продолжение схемы_2.4Продолжение схемы_2.5Продолжение схемы_2.6Продолжение схемы_2.7
