Как подключить генератор в 2105?

В 2105 2 вида генераторов и разная проводка. Давайте начнём с марки генератора.

Схема подключения генератора «пятёрки»

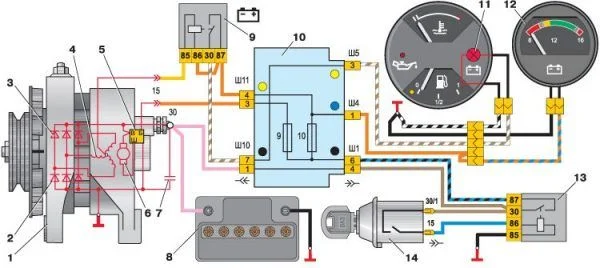

Схема генератора Г-222: 1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора; 5 — регулятор напряжения; 6 — обмотка ротора; 7 — конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

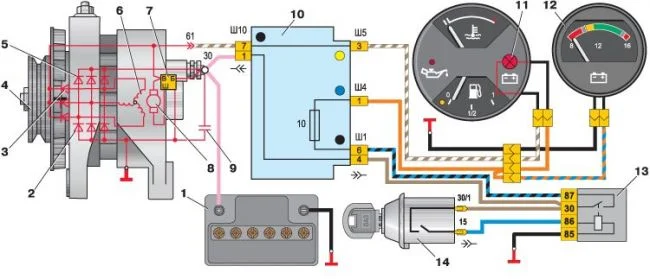

Схема соединений системы генератора 37.3701

1 – аккумуляторная батарея;
2 – отрицательный диод;
3 – дополнительный диод;
4 – генератор;
5 – положительный диод;
6 – обмотка статора;
7 – регулятор напряжения;
8 – обмотка ротора;
9 – конденсатор для подавления радиопомех;
10 – монтажный блок;
11 – контрольная лампа заряда аккумуляторной батареи в комбинации приборов;
12 – вольтметр;
13 – реле зажигания ;
14 – выключатель зажигания
