Автомобили ВАЗ 2107/2105 имеют генераторы двух типов: ранние модели оборудованы генератором Г-222, а более позднего производства — генератором 37.3701. По своим характеристикам они практически одинаковые, поэтому имеют взаимозаменяемые детали. Их отличия только в разной мощности (Г-222 выдает 700 Вт, а 37.3701 — 770 Вт), в проводах обмотки статора и в разных реле регулятора, щетки же одинаковы меняются также.

Для безотказной и безопасной эксплуатации автомобиля рекомендуется проводить замену щёток через каждые 50000 км.

Признаки выхода из строя щеток генератор ВАЗ 2107 / ВАЗ 2105

На случай неисправности генератора в системе электрооборудования автомобиля предусмотрена индикация поломок. Когда генератор неисправен — зажигается значок лампы аккумуляторной батареи. Но нужно взять в расчёт, что причиной поломки может быть банальный выход из строя предохранителя в цепи, поэтому после проверки предохранителя необходимо далее продолжить поиск неисправностей, осуществляя проверку щёток, выпрямителя, регулятора напряжения.

Для проверки на работоспособность как положительных, так и отрицательных диодов, необходимо омметром замерить сопротивление на участке между «контактом 30» и «землёй». Для этого «положительный» щуп подсоединяем к «контакту 30», а «отрицательный» к корпусу. Если прибор показывает короткое замыкание, то один из диодов пробит и требует замены.

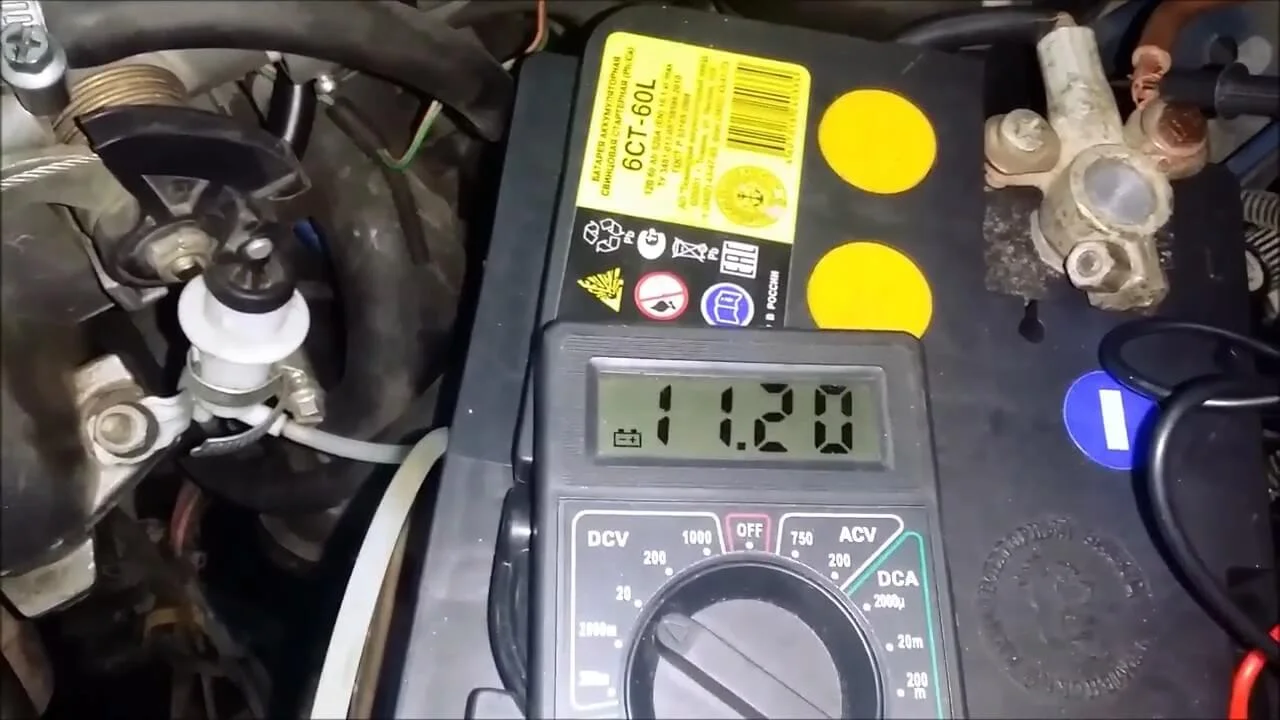

Чтобы осуществить проверку регулятора напряжения необходимо подсоединить вольтметр к щёткам. К выводу регулятора подсоединяем «плюс» от аккумуляторной батареи в 12В, а к выводу «земля» присоединяем «минус». Если же напряжение отсутствует, то регулятор дефектный и требует замены.

Иногда о нарушении работоспособности или о скором выходе из строя щёток свидетельствует нарушение подачи тока в электропитании автомобиля: пропадает или меркнет свет осветительных приборов и фар, перестаёт работать прикуриватель или радиоприёмник, печка перестаёт греть или АКБ слишком быстро разряжается.

Советы по замене щёток генератора ВАЗ 2107 / ВАЗ 2105

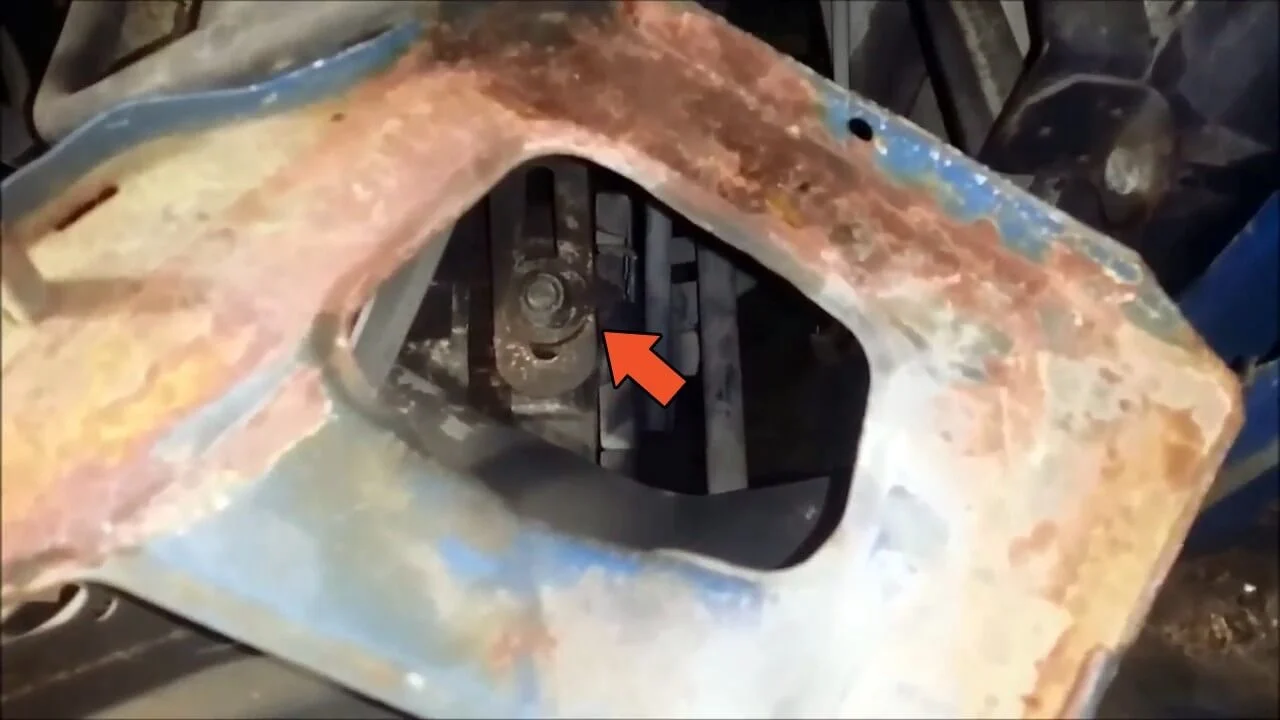

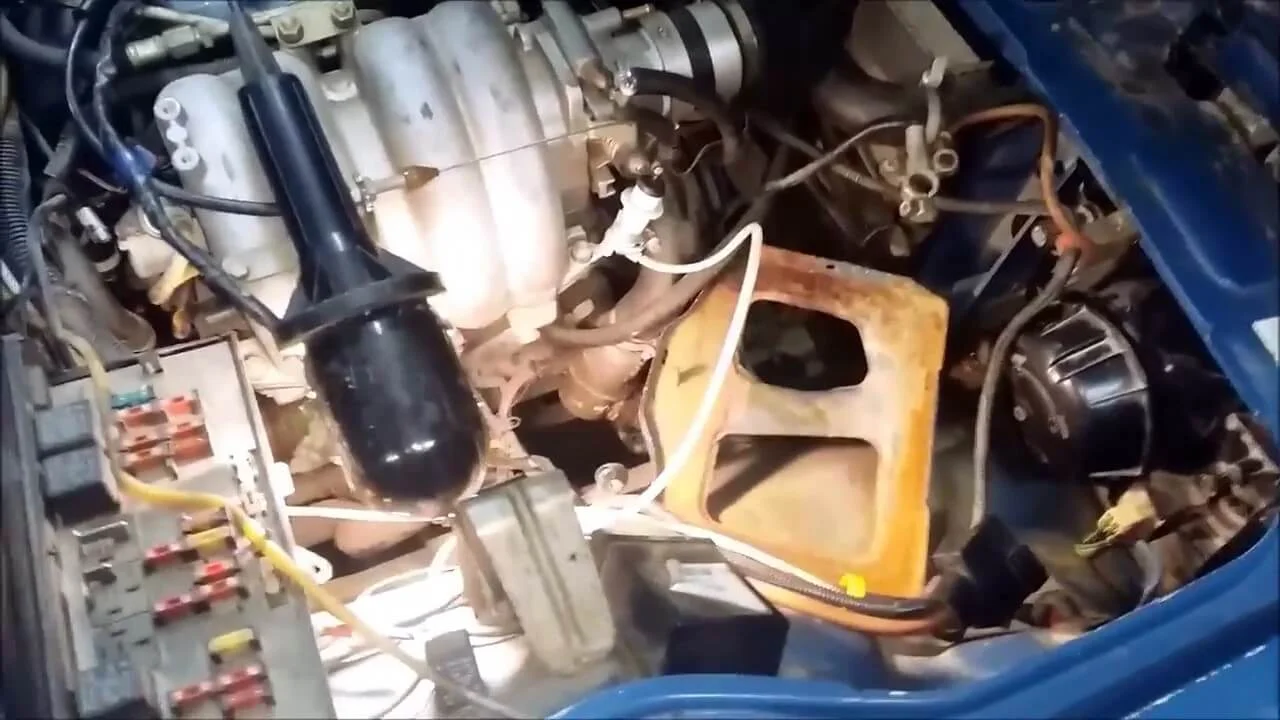

Для осуществления быстрой и безопасной замены щёток необходима смотровая яма.

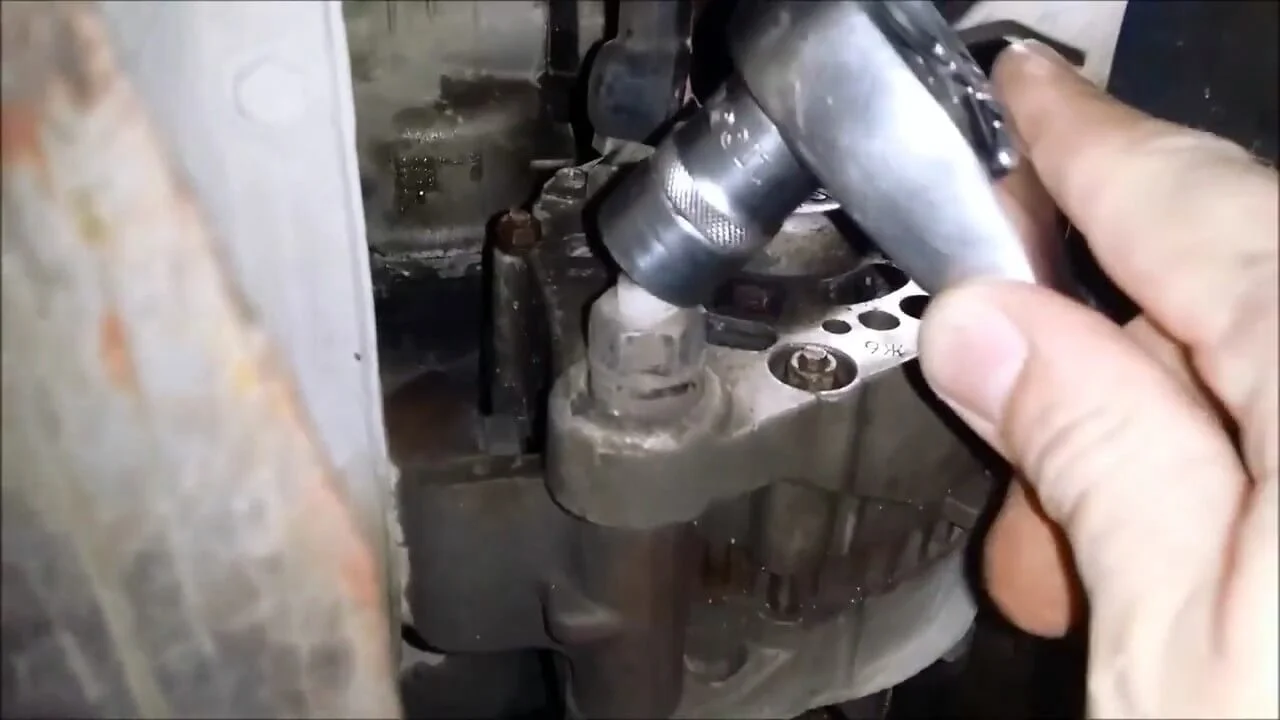

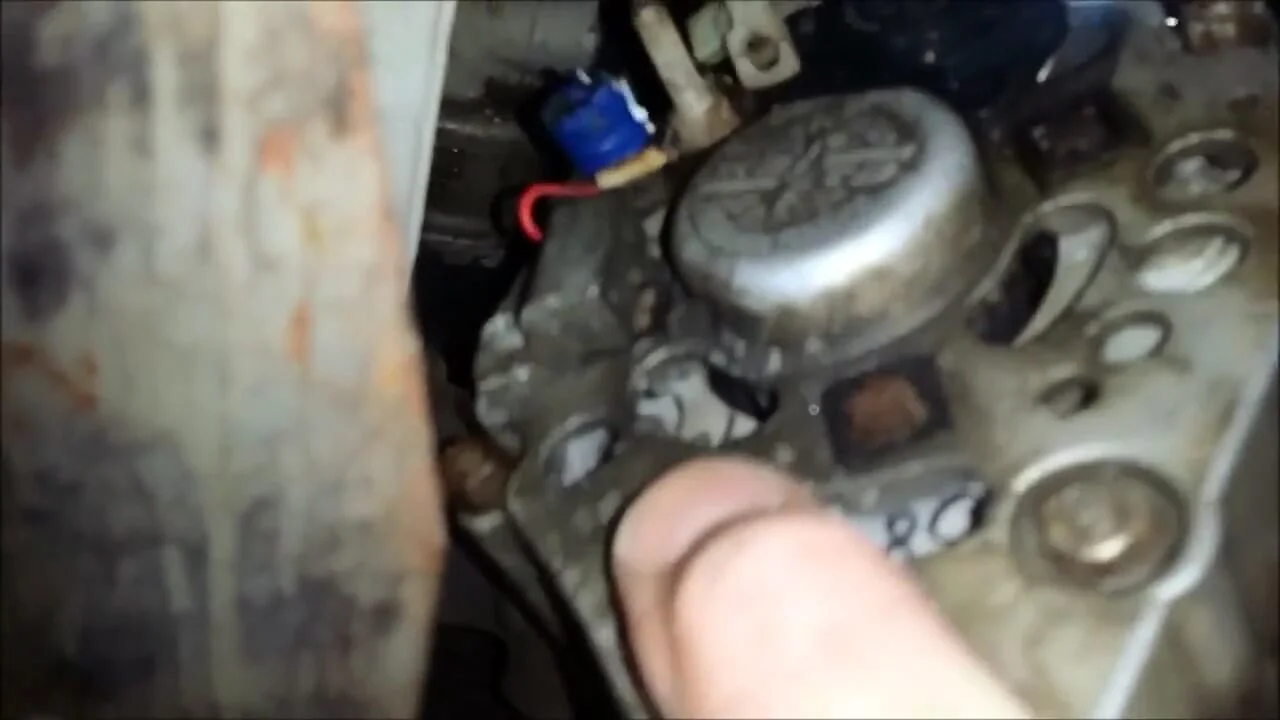

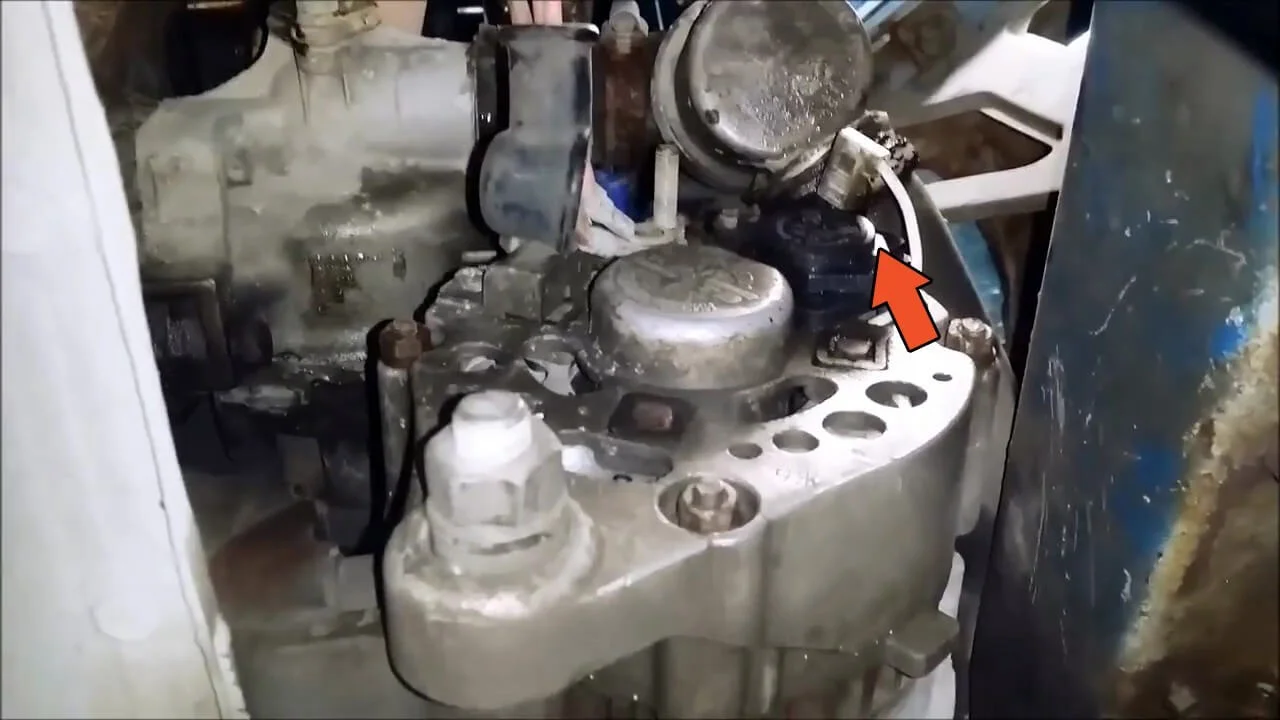

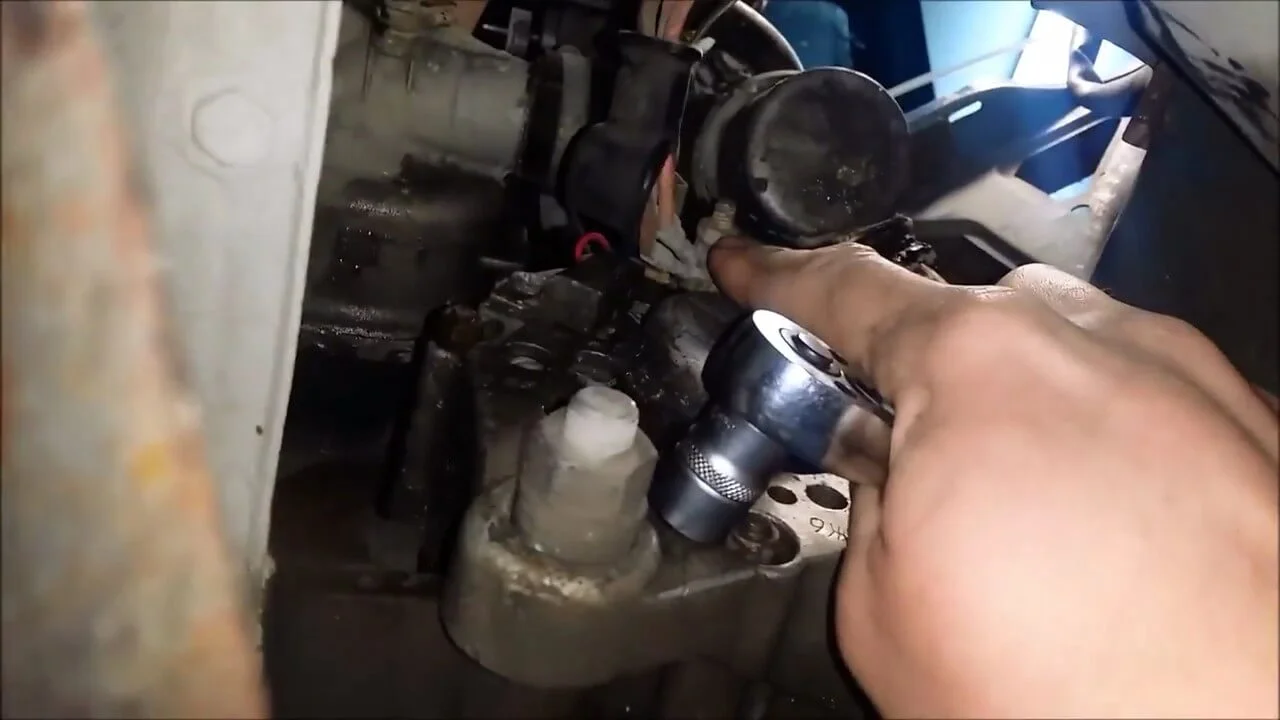

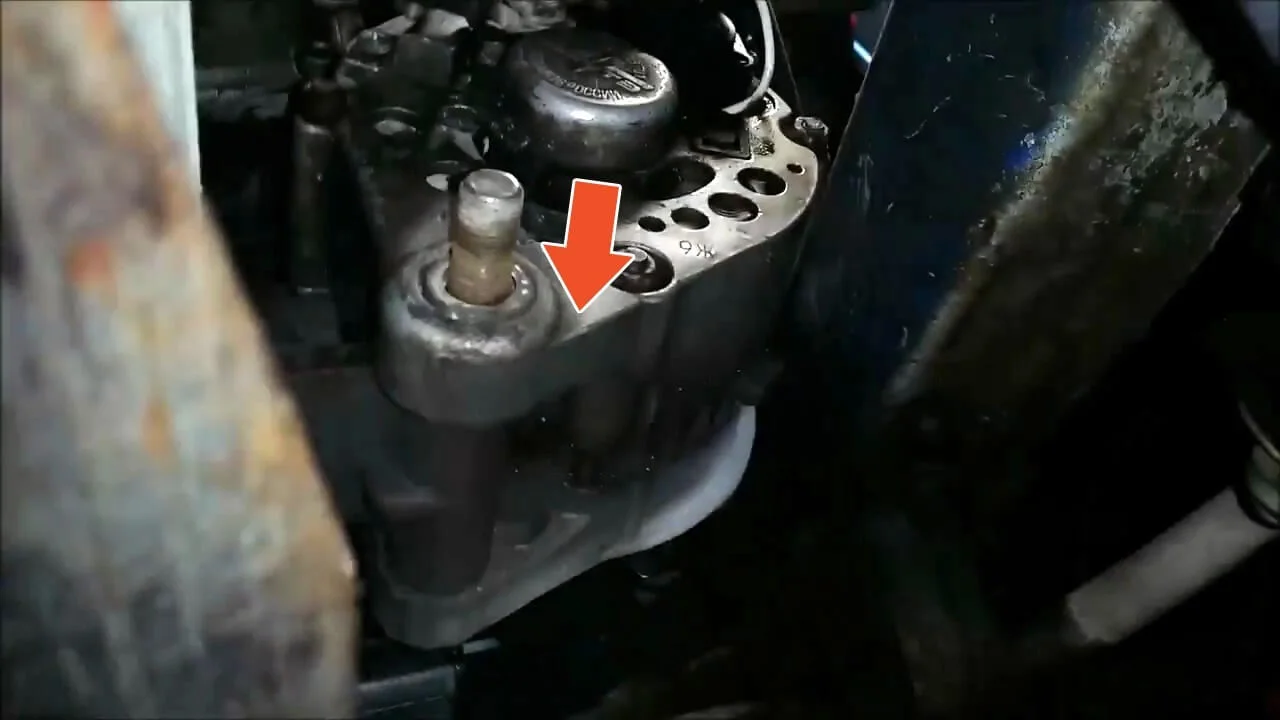

Если вы уверены в обязательности замены щеток генератора Ваз 2107 инжектор, то их можно поменять своими руками и без снятия генератора. Для этого отключаем питание АКБ, откручиваем два винта держателя щёточного узла и меняем узел. В другом случае, когда не получается открутить болты или нужна расширенная диагностика исправности деталей генератора, то необходимо произвести снятие генератора.

Запрещено проводить проверку генератора «на искру», недопустимо даже секундное соединение зажима «30» с корпусом. В таком случае через вентили идет большой ток, что способствует быстрому выходу их из строя. Проверку необходимо осуществлять только посредством измерительных приборов.

Возбраняется запуск генератора автомобиля с отсоединенным аккумулятором. Это приведёт к кратковременному повышению напряжения на клемме «30», вследствие чего придут в негодность детали выпрямителя и устройства электросети автомобиля.

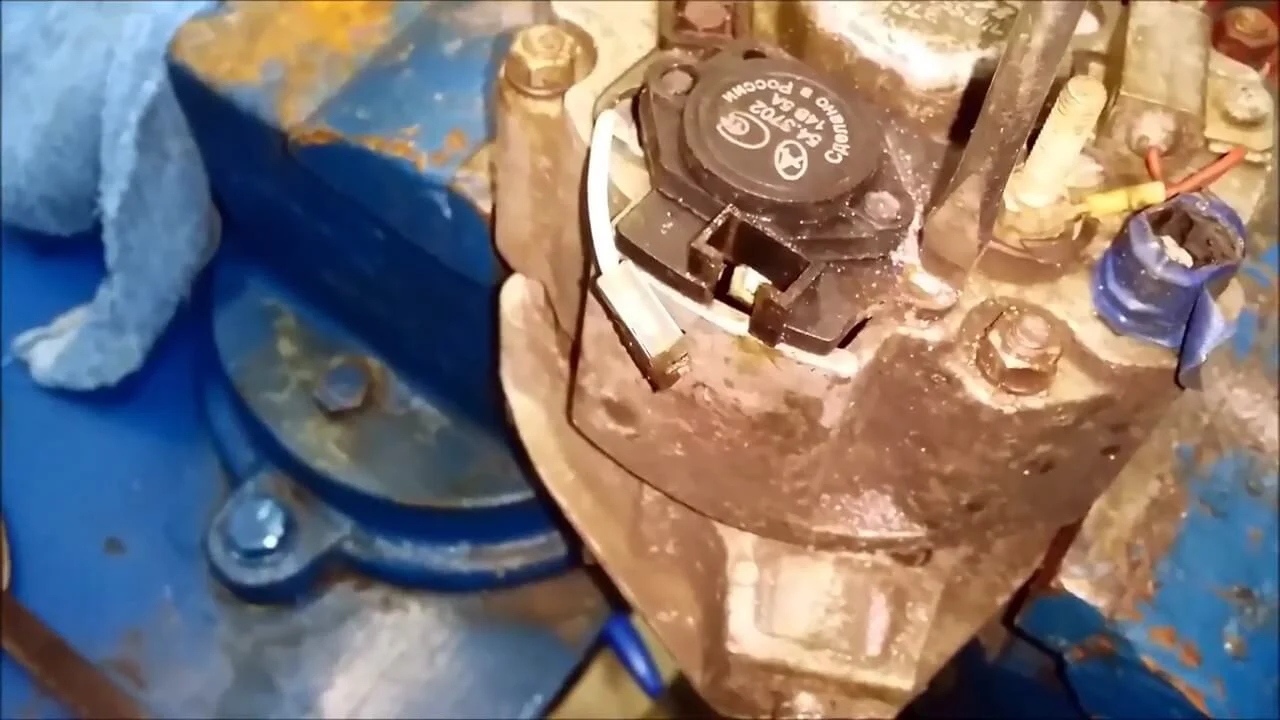

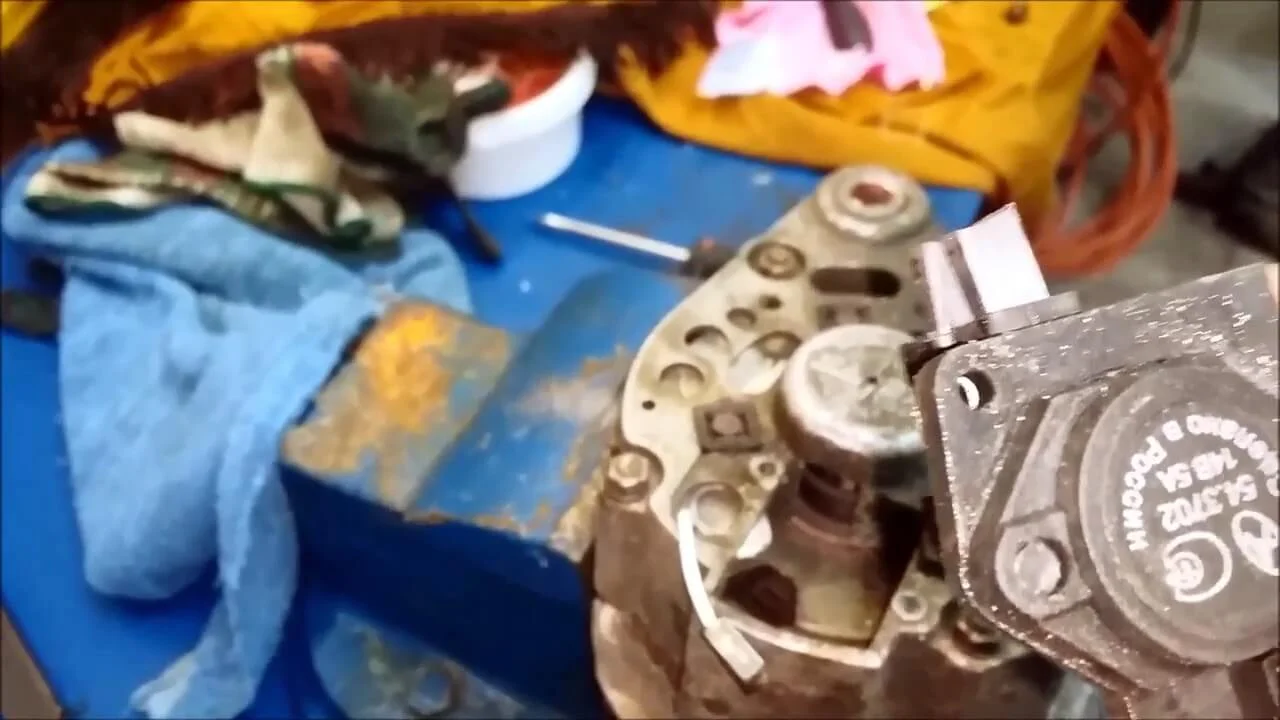

После демонтажа щёточного узла его необходимо проверить на предмет западания и заедания щёток, их выступающей рабочей части. Следует также отметить, что рабочая часть не должна быть менее 12 мм.

Для замены щёток генератора Ваз 2107 карбюратор понадобится следующие инструменты:

накидные ключи на «8», «13»;
трещотка;
набором насадок «на 13», «на 10», «на 17»; «на 19»;
отвёртка плоская и крестообразная;
проникающая жидкость WD 40;
тиски (если понадобятся);
новые щётки на генератор ВАЗ 2107.

Цена щёток ВАЗ 21013701470 составляет 34 рубля. Их аналог от UTM с артикулом HE0703A — 120 рублей.

Цена актуальна для Москвы и области на лето 2017. С того времени оригинальные щетки подорожали в среднем лишь на 23 рубля. В 2020 году их стоимость приблизительно 57 рублей. Часто используемый аналог подорожал на 40 рублей, и его стоимость составляет в среднем 160 рублей.
