Как проверить реле бензонасоса и где оно находится на Рено Мегане Сценик?

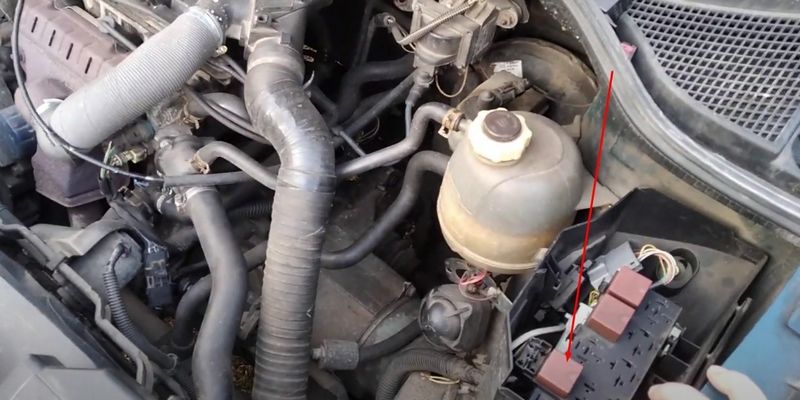

Реле бензонасоса находится под капотом в монтажном блоке. Для доступа к нему снимите крышку монтажного блока и ниже на фото можно увидеть его расположение.

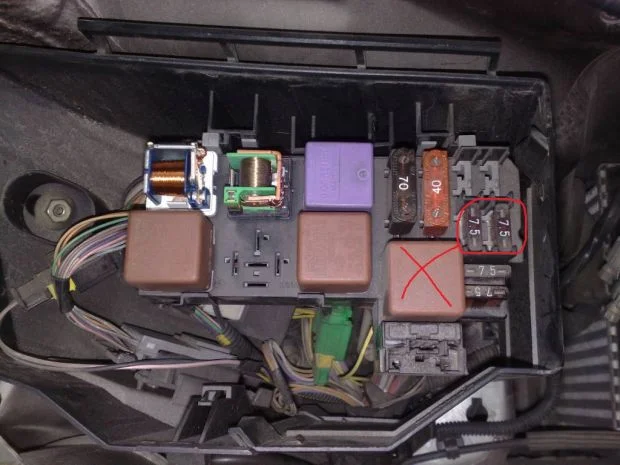

Вот на фото реле и вот эти преды. отмеченные отвечают за топливную систему.

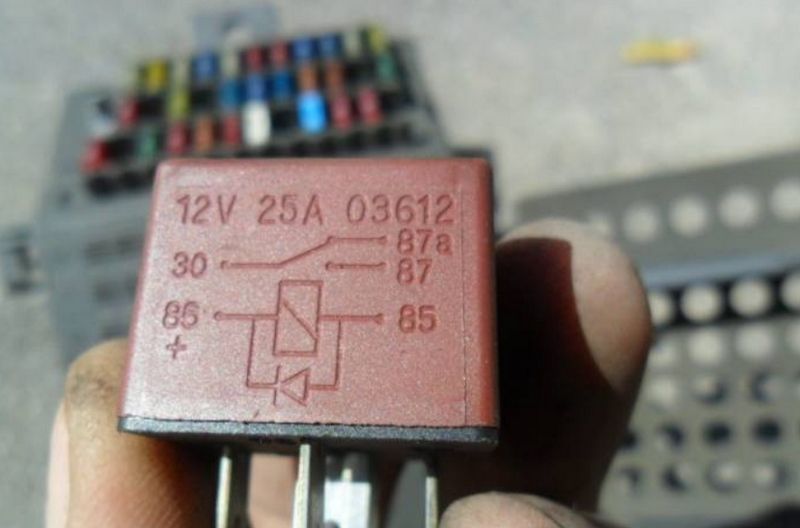

Для проверки реле подайте 12 вольт на контакты 86 и 85. Если реле рабочее оно должно щелкать. Обратите внимание, плюс подавайте на 86 контакт, если перепутаете реле можно спалить. Ниже на фото представлена схема реле бензонасоса Рено Меган Сценик.

Если у вас реле вышло из строя, то починить его не представляется возможным. Нужно приобрести новое реле и установить. Оригинальное реле идет от производителя G. Cartier по артикулу 03612.

Если реле рабочее и питания на бензонасосе нет, нужно проверить приходит ли питание на колодку реле. Сделайте замеры, приходит ли +12В на 86 контакт.

Если питания нет, то нужно проверять проводку. На Сценик 1 заводом изготовителем установлен инерционный выключатель подачи топлива. При серьезной аварии цепь на бензонасос разрывается. Провода приходящие на этот выключатель со временем окисляются и у многих выключателя уже нет в цепи, а провода просто спаяны напрямую.

Вам нужно проверить состояние выключателя, а если его нет, то скрутки или пайки проводов, там возможны окисления. Ниже на фото отмечено месторасположение инерционного выключателя. В нашем случае его уже нет и провода были просто скручены.

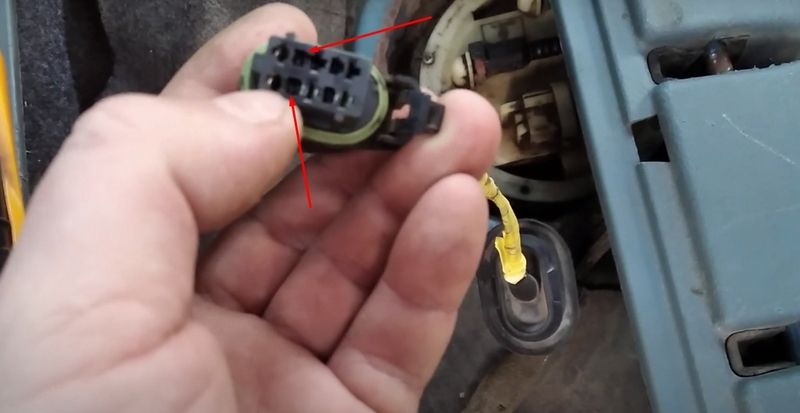

Для того чтобы при ремонте не прислушиваться срабатывает бензонасос или нет, удобнее замерять приходит ли питание на колодку подходящую к насосу. Ниже на фото отмечены контакты в разъеме, на которых должно быть 12 вольт.
