Как выставить метки ГРМ на Ауди 80 Б3?

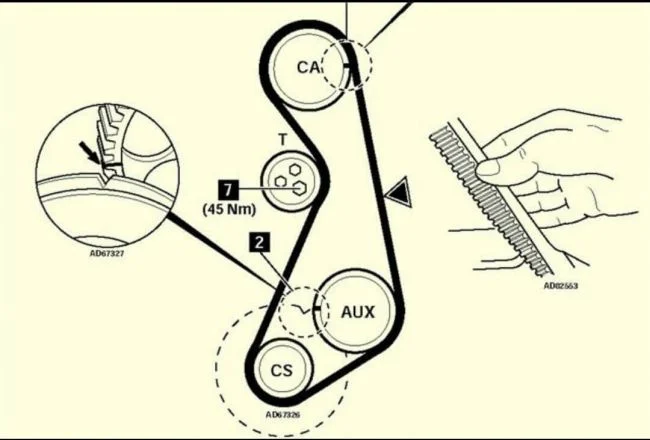

Вот тебе схема расположение всех меток, она пригодится чтобы разобраться как выставить все метки ГРМ Ауди 80 1,8 л:

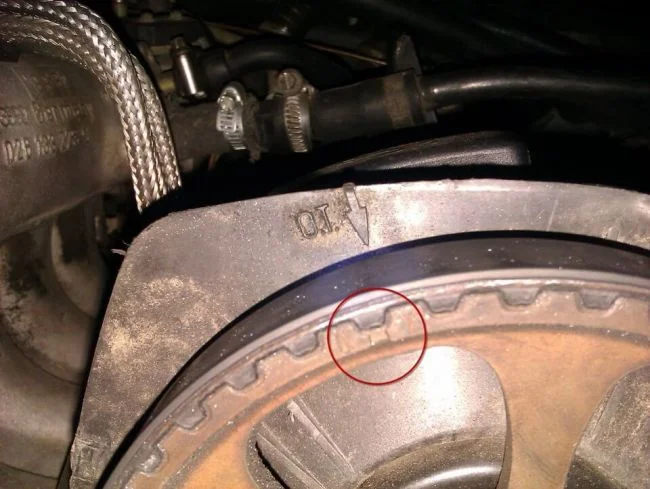

Метка распределительного вала должна быть совмещена с краем клапанной крышки, если распредвал снимался, он должен быть установлен так, чтобы кулачки первого цилиндра были направлены вверх.

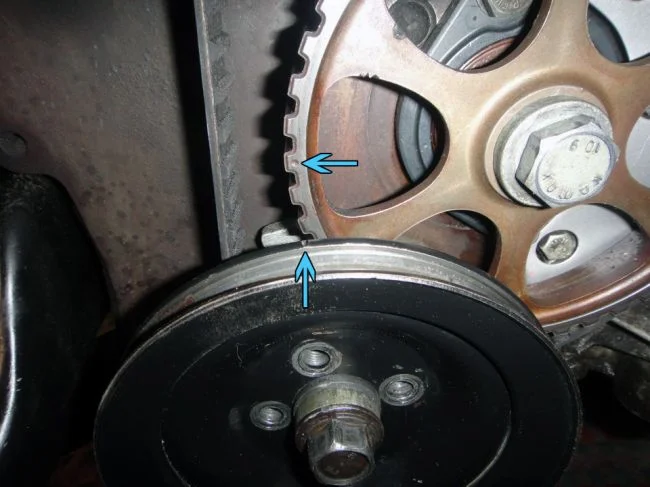

Метка коленчатого вала должна быть совмещена со звездочкой промвала, что подразумевает выставление поршня первого цилиндра в крайнее максимальное положение (или ВМТ — верхняя мертвая точка).

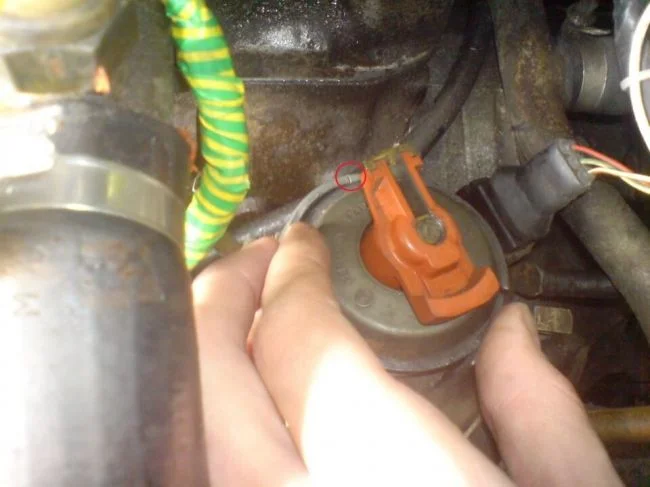

Метка трамблера должна находится по центру бегунка.

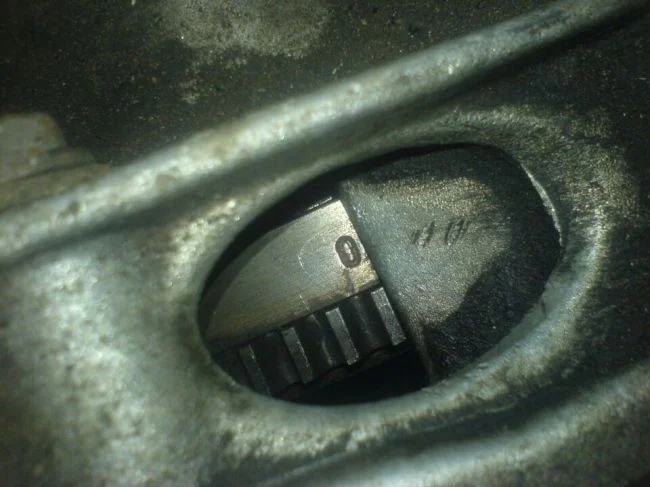

Когда на двигателе Audi 80 b3 1,8 все указанные манипуляции будут проделаны, в специальном окошке маховика появится метка с обозначением “0”. Однако, она не должна быть полностью видна, а только на половину.

Это означает о том, что ВМТ была выставлена правильно и можно приступать к монтажу нового ремня ГРМ. Эти картинки подскажут, как правильно выставить метки ГРМ на Ауди 80.

Важно не нарушить правильное расположение всех меток когда будете одевать ремень на шкивы.

Процесс, как выставить метки ГРМ на Ауди 80 б3 с двигателями 1,6 и 2,0 л фактически не отличается от того как это делается на моторе 1.8.

Подробнее наглядно показано на видео:
