Как выставить метки ГРМ на двигателе Z13DTH/1.37, Опель Астра?

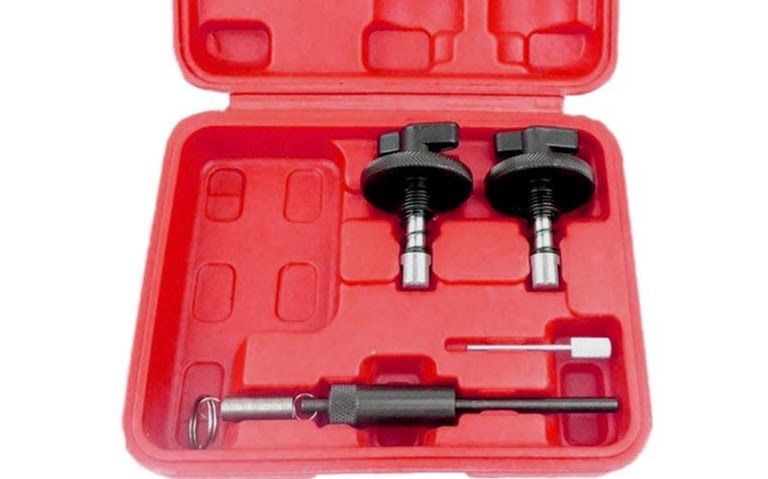

Для того чтобы выставить метки ГРМ на двигателе Z13DTH потребуется набор для фиксации валов. Приобрести его можно под названием Locking tool kit 1.3 CDTI. В комплекте два фиксатора распредвалов и фиксатор коленчатого вала.

Фиксация коленвала через отверстие в РКПП.

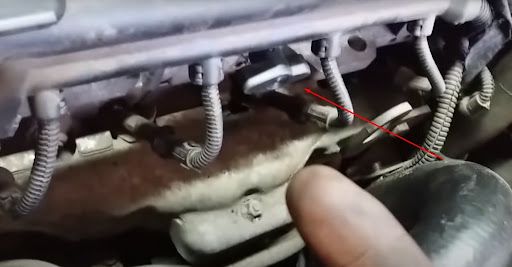

Фиксация распредвалов по бокам, фиксирующими шпильками.

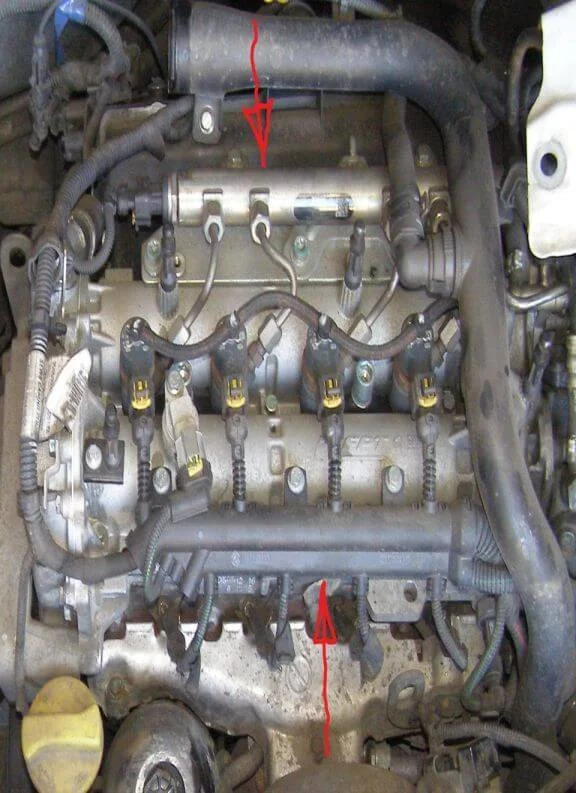

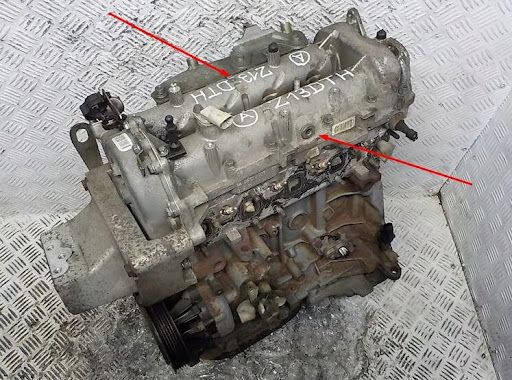

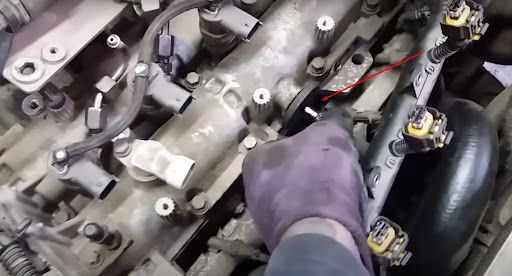

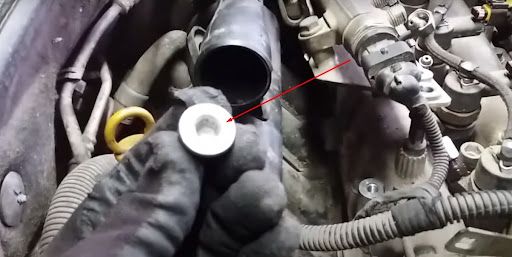

С помощью шестигранника на восемь выкрутите две пробки для установки фиксаторов распредвалов. Ниже на фото расположение пробок.

Вращайте коленчатый вал по часовой стрелке и фиксаторы должны замкнутся, так как они подпружинены. Обратите внимание, ручки фиксаторов должны стоять в плоскости головки, тогда они замкнутся.

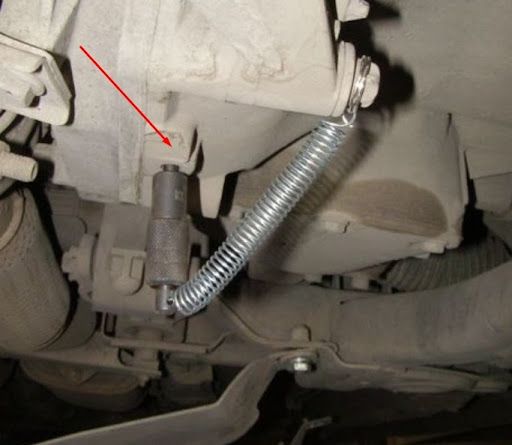

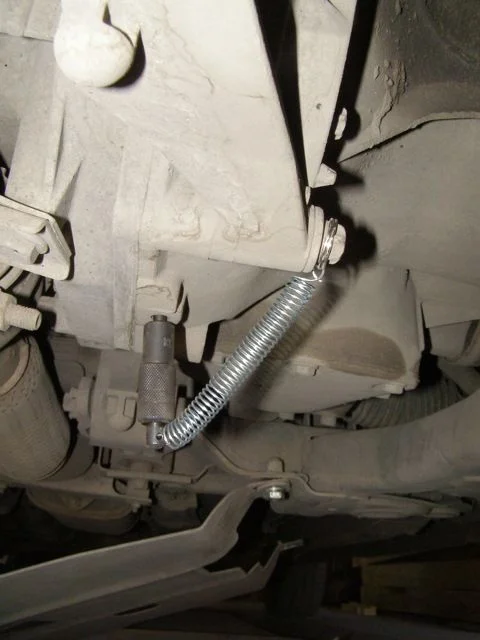

Установите фиксатор коленчатого вала как на фото ниже. Обратите внимание, если фиксатор не входит, то можно слегка покрутить коленчатый вал вперед-назад. Будьте внимательны, вращение не должно быть больше 2-3 градусов.

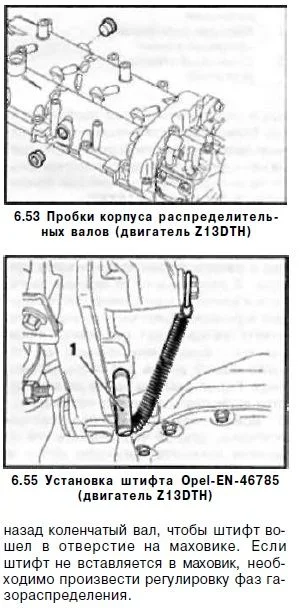

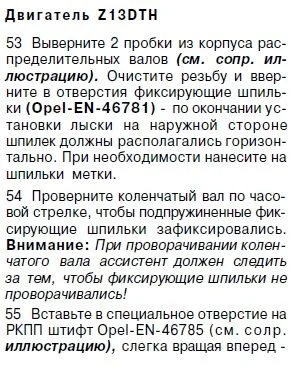

Вот инструкция из руководства по ремонту:
