Как работают форсунки на BMW E30?

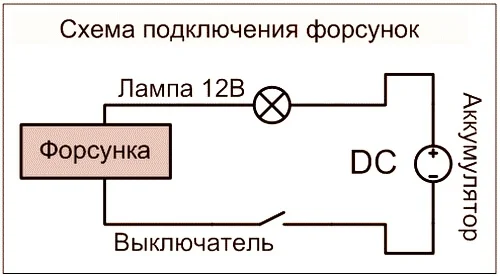

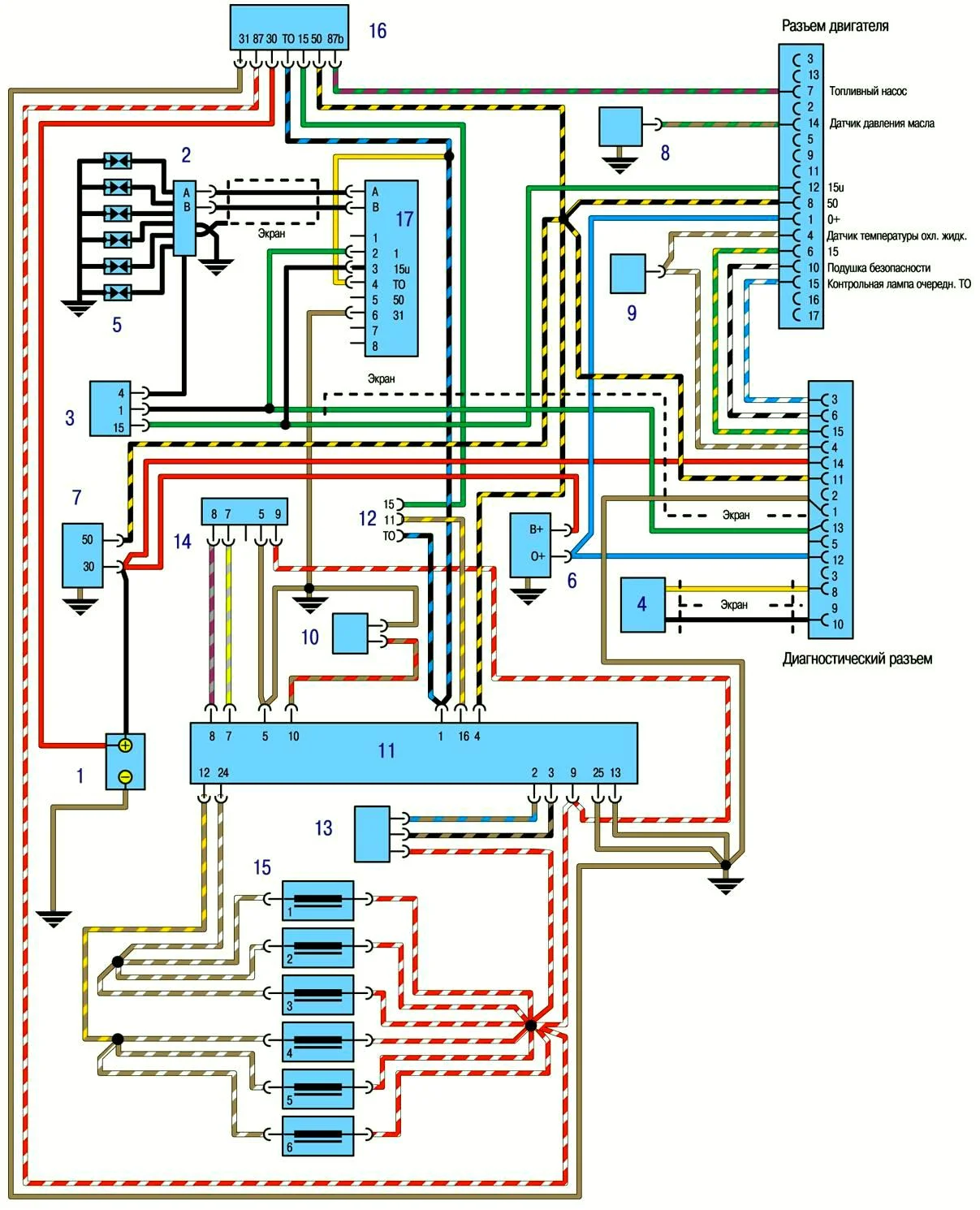

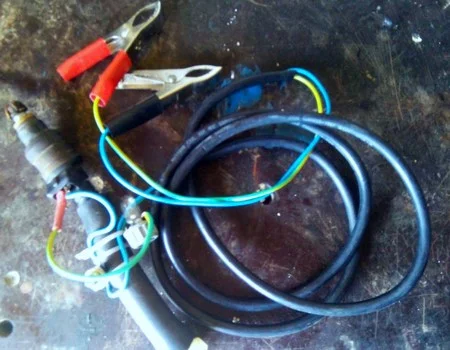

Существую разные системы впрыска, но на вашем автомобиле скорее всего система распределительного впрыска L-Jetronic (схема ниже). Полярности у форсунок нет. Если вам это нужно для промывки форсы, то подключать её так:

1. Аккумуляторная батарея
2. Распределитель зажигания
3. Катушка зажигания
4. Датчик угла поворота коленвала
5. Свечи зажигания
6. Генератор
7. Стартер
8. Датчик давления масла
9. Датчик температуры охлаждающей жидкости
10. Датчик температуры блока управления
11. Электронный блок управления
12. Разъем
13. Датчик положения дроссельной заслонки
14. Измеритель расхода воздуха
15. Топливные форсунки
16. Реле топливного насоса
17. Блок управления зажигания
