Отгорел полностью оранжевый провод на 2112
ВАЗ (Lada) 2110/2111/2112 2112
Генератор выдает 12,89 в, отгорел полностью оранжевый провод, куда он вообще идет, для чего он?
3 Ответы
На генераторе три толстых розовых провода, один идёт на аккумулятор, два других, зажатые в одну клемму — в схему автомобиля. Один тонкий коричнево-белый — возбуждение. Всё остальное — колхоз. Который неизвестно куда и зачем.
Восприятие цветов иногда у людей разное. Ну и на автомобиле могли кто-либо другой цвет подсунуть. Откуда и куда тот ваш провод идёт?
Вот стандартная схема на вашем авто
1 – АКБ;
2 – генератор 94.3701;
3 – монтажный блок;
4 – замок зажигания;
5 – контрольная лампа заряда АКБ в комбинации приборов
Оранжевый провод от монтажного блока и к щитку приборов на контрольную лампу генератора.

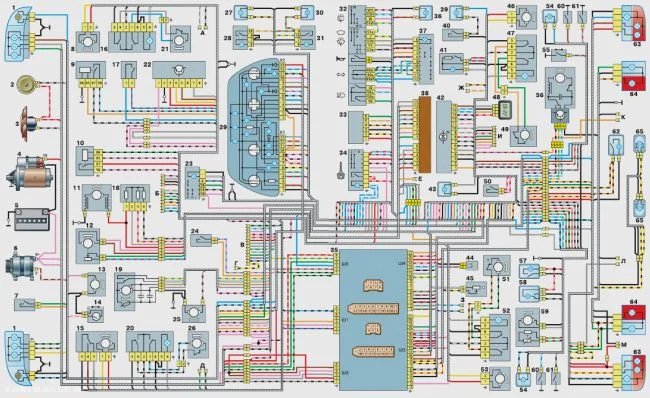

Вот общая схема на автомобиль
Здрасти. Он шел от генератора куда то под бампер. Он весь окислился и сгнил. Я потянул его и он оторвался
