Подключение противотуманок на ВАЗ 2114

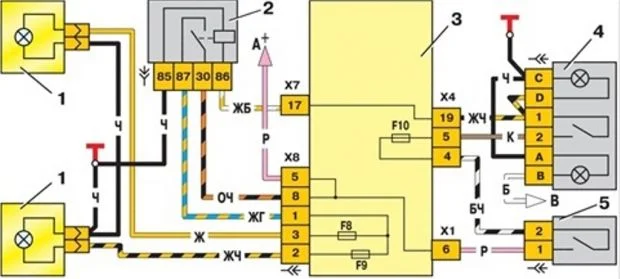

Схема включения ПТФ тебе в помощь:

1 — противотуманные фары;

2 — реле включения противотуманных фар;

3 — монтажный блок;

4 — выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа);

5 — переключатель наружного освещения (фрагмент);

А — к источнику питания;

В — к регулятору освещения приборов.

Начинается все с приобретения монтажного набора для подключения ПТФ. Вот такого.

Далее нужно отыскать под торпедой разъем для клавиши противотуманки.

Поставить реле ПТФ под капотом и закрепить его на перегородке моторного отсека с воздухозаборником (в том месте, где монтажный блок).

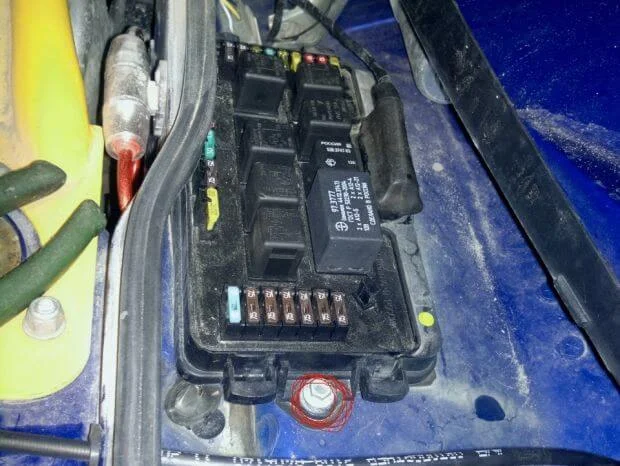

Открутить крепления монтажного блока (2 гайки) и найти 2 клеммные колодки, 7 и 8 (рядом с колодками есть цифры, снизу на блоке).

Взять 4-контактную колодку жгутов для реле и провести провода, идущие от нее к блоку предохранителей.

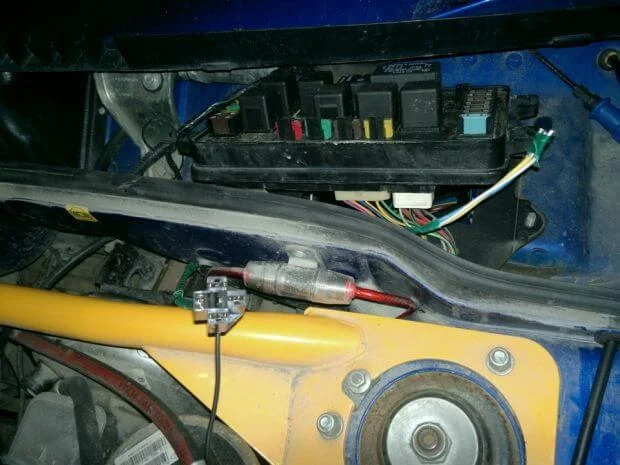

Теперь нужно протянуть провода плюса к ПТФ через моторный отсек. Провода «массы» на ПТФ закрепляются на гайку крепления фар головного света.

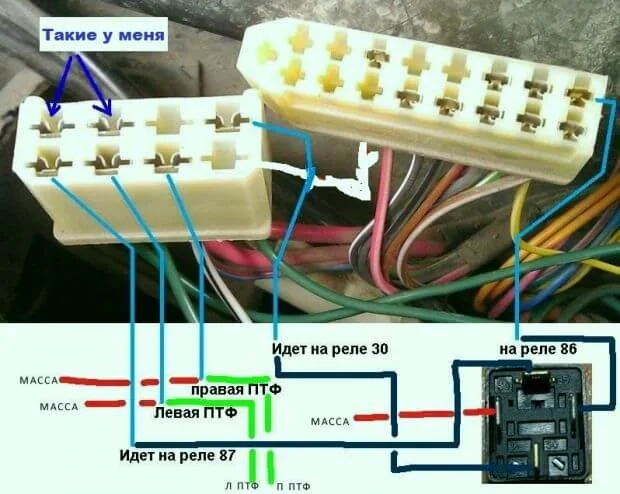

Вставить «маму» проводов от номеров ножек реле ПТФ вот так.

Вуаля.

Вот еще есть видео по установке ПТФ на ВАЗ 2114. Может пригодится.
