Регулятор печки как подключить?
ВАЗ (Lada) 2110/2111/2112 2111

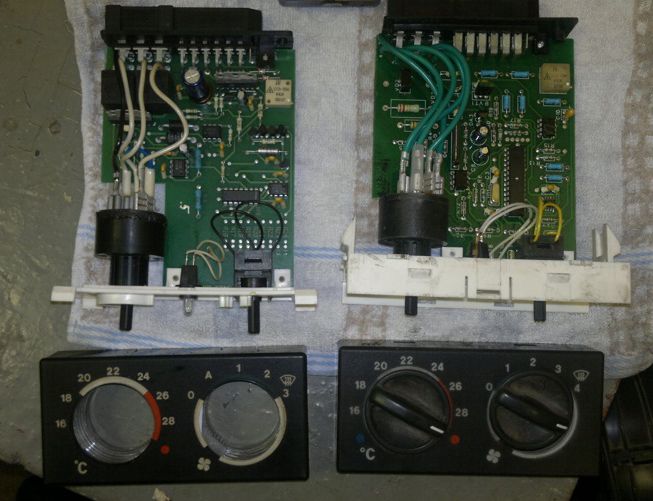

Подскажите пожалуйста, я из печки ВАЗ 2110 сделал вытяжку для гаража и вот на прямую из двигателя печки выходят 2 провода плюс и минус. Если напрямую от АКБ то сильные очень обороты. Вот я фото прилагаю покажите наглядно как вот к этому регулятору подключить плюс и минус от АКБ и куда подсоединить сам двигатель, а то там выводов много не разберусь.
Заранее спасибо.
1 Ответы
Если вы автоэлектрик в Челябинске, тогда значит должны разбираться в схемах подключения

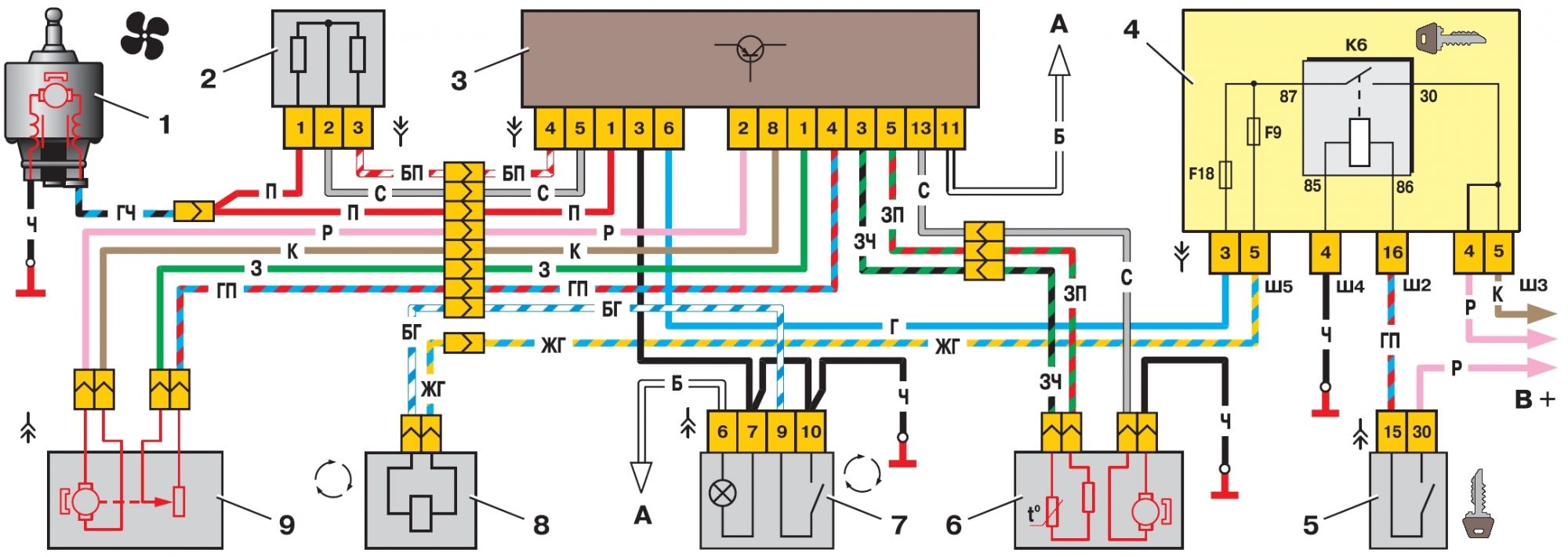

Схема управления отопителем (печкой) на ВАЗ-2110, 2111 и 2112
1 — электродвигатель вентилятора;
2 — дополнительный резистор;
3 — контроллер;
4 — монтажный блок;
5 — выключатель зажигания;
6 — датчик температуры воздуха в салоне;
7 — выключатель рециркуляции;
8 — клапан рециркуляции;
9 — микромоторедуктор привода заслонки отопителя;
А — к выключателю освещения приборов;
В — к источникам питания
