Регулировка заслонок печки ВАЗ 2110
Частая проблема отопителей ВАЗ 2110 — некорректное распределение потоков воздуха. При установке рычажка управления в положение «в ноги» или «в лицо», часть воздуха всё равно уходит «на стекло».
Эта неисправность устраняется регулировкой привода заслонок. Для отопителей старого образца решение заключается в укорачивании регулируемой тяги (обычно на три деления) и удалении её выступающего наконечника.
После такой доработки заслонка занимает правильное положение, перекрывая ненужные каналы, и эффективность обогрева салона повышается. Данная процедура требует минимум инструментов, однако необходим доступ к блоку управления отопителем.
Ниже показан процесс доработки для печки старого образца и обзор конструкции нового образца.

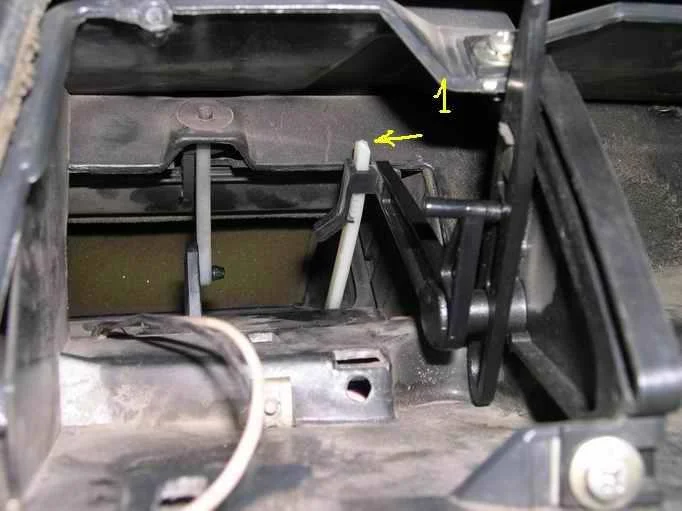

Устройство отопителя старого образца (вертикальный рычажок):
- Регулировочный узел управления заслонками.
- Тяга заслонки «в ноги» — «в лицо».
- Место крепления тяги заслонки «в лицо» — «на стекло».
Для корректной работы заслонки выступающий кончик тяги необходимо откусить бокорезами (укоротить), так как в штатном исполнении он упирается в корпус при переводе рычажка в положение «в ноги», не давая заслонке закрыться полностью.

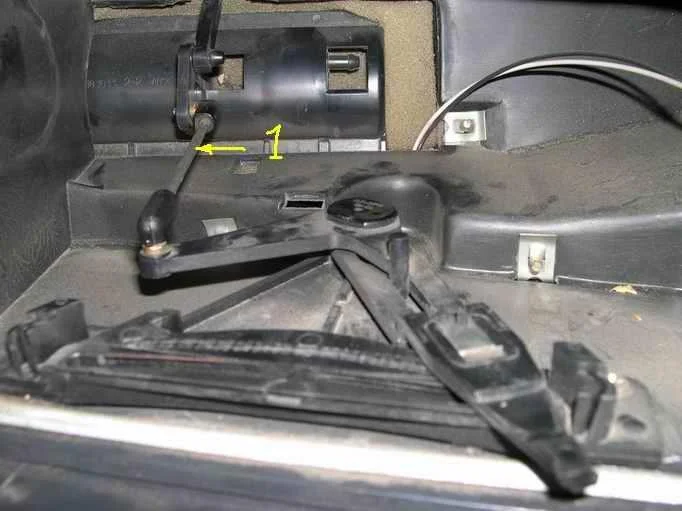

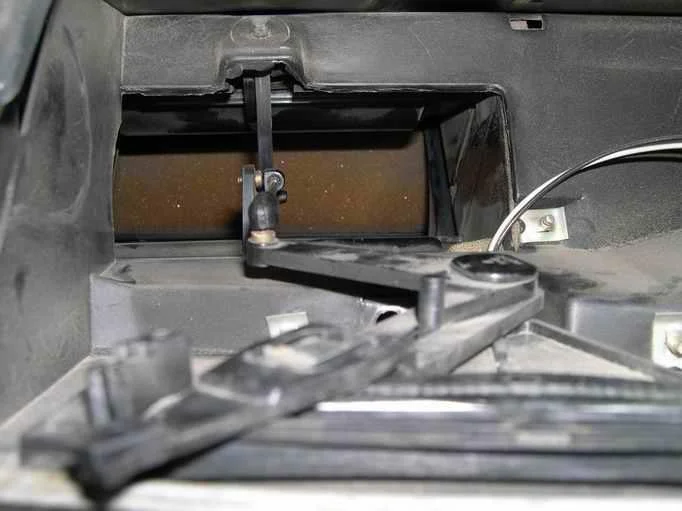

Блок управления заслонками нового образца отличается конструкцией (горизонтальное расположение рычажка).
Тяга на блоках нового образца нерегулируемая. Метод с укорачиванием здесь не применяется; при проблемах с заслонками на этом типе отопителя требуется проверка состояния самих заслонок или моторедуктора.

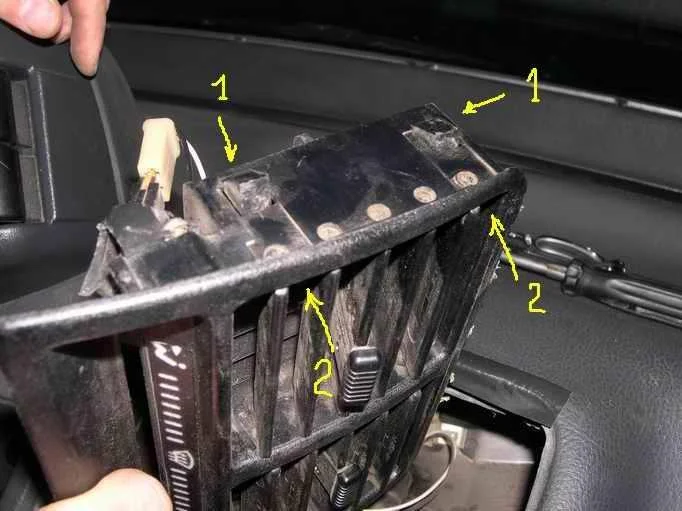

Разборка блока нового образца:
- Фиксаторы корпуса.
- Направление движения отвертки для отжимания четырех фиксаторов (стрелкой показано, куда давить для разбора блока).
