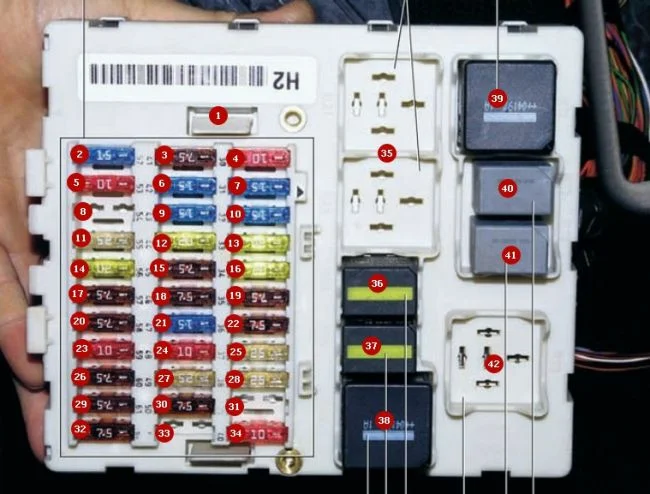

Схема предохранителей Форд Фокус

1. Центральный замок (реле F65 находится с обратной стороны блока);
2. Подогрев передних сидений;
3. Магнитола (дополнительный);
4. Выключатель наружного освещения;
5. Фонарь заднего хода, обогрев форсунок стеклоомывателя;
6. Задние фонари (лампы сигнала торможения);
7. Магнитола;
8. Резерв;
9. Электростеклоподъемники, очиститель стекла двери задка;
10. Указатели поворота;
11. Электростеклоподъемники передних дверей;
12. Противотуманные фары и фонари;
13. Звуковой сигнал, электропривод регулировки переднего сиденья;
14. Очиститель ветрового стекла;
15. Система кондиционирования воздуха, рециркуляция воздуха;
16. Резерв;
17. Лампы габаритного света (правая сторона);
18. Блок управления АБС;
19. Лампы освещения салона, электропривод наружных зеркал заднего вида;
20. Лампы габаритного света (левая сторона);
21. Прикуриватель;
22. Электронные блоки управления, комбинация приборов;
23. Выключатель наружного освещения;
24. Соединительная колодка диагностического разъема;
25. Электростеклоподъемники дверей с левой стороны;
26. Блок управления подушек безопасности;
27. Обогрев заднего стекла/стекла двери задка;
28. Электростеклоподъемники дверей с правой стороны;
29. Электронные блоки, комбинация приборов;
30. Обогрев наружных зеркал заднего вида;
31. Резерв;
32. Фонари освещения номерного знака;
33. Резерв;
34. Фонарь заднего хода;
35. Резерв;
36. Реле звукового сигнала;
37. Реле блока временной задержки;
38. Реле обогрева заднего стекла/стекла двери задка и наружных зеркал заднего вида;
39. Реле стартера;
40. Реле прерывистого режима работы очистителя стекла двери задка;
41. Реле прерывистого режима работы очистителя ветрового стекла;
42. Резерв.

Перед заменой преда или релюхи нужно скинуть минусовую клемму с АКБ. Удобней менять с помощью щипцов, которые должны находится на крышке блока. Там же нарисована схема, поясняющая какие цепи защищает конктретный предохранитель. Блоки предохранителей расположены в салоне и подкапотном пространстве.

Номинальный ток (А):

• Коричневые — 7.5;
• Красные — 10;
• Синие — 15;
• Желтые — 20;
• Белые — 25.
