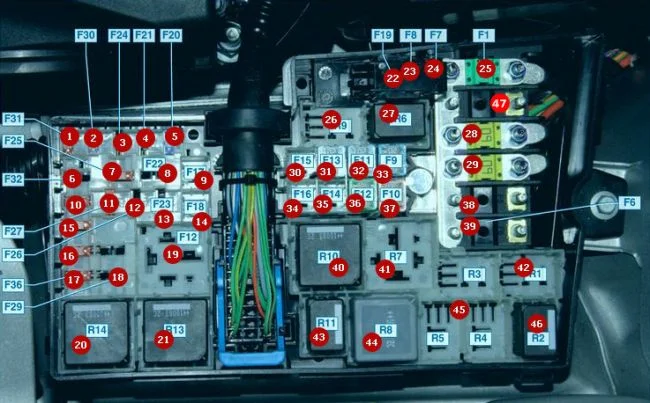

Схема предохранителей Форд Фокус 2

1. Система зарядки АКБ;
2. Блок управления двигателе, блок управления АКПП;
3. Резерв;
4. Дополнительный отопитель;
5. Звуковой сигнал;
6. Блок управления АКПП, датчик положения селектора;
7. Обмотка реле обогрева ветрового стекла;
8. Блок управления усилителем рулевого управления;
9. Резерв;
10. Подогрев датчиков концентрации кислорода;
11. Муфта компрессора кондиционера;
12. АКПП;
13. Насос омывателя фар;
14. Резерв;
15. Форсунки, катушка зажигания;
16. Система управления двигателем;
17. Блок управления двигателем;
18. Система раздельного климат-контроля;
19. Не используется;
20. Реле вентилятора системы охлаждения;
21. Реле стартера;
22. Блок управления АБС;
23. Клапаны гидроблока АБС;
24. Насос гидроблока АБС;
25. Электродвигатель вентилятора системы охлаждения;
26. Реле омывателя фар;
27. Главное реле;
28. Монтажный блок в салоне;
29. Монтажный блок в салоне;
30. Реле вентилятора системы охлаждения;
31. Стартер;
32. Выключатель зажигания;
33. Контакты и обмотка главного реле;
34. Левый элемент обогрева ветрового стекла;
35. Правый элемент обогрева ветрового стекла;
36. Силовая цепь реле зажигания;
37. Электродвигатель вентилятора отопителя;
38. Система кондиционирования, климат-контроль;
39. Резерв;
40. Реле вентилятора отопителя;
41. Реле обогрева ветрового стекла;
42. Не используется;
43. Реле компрессора кондиционера;
44. Реле зажигания;
45. R3,R4,R5 — не используются;
46. Реле звукового сигнала;
47. Усилитель рулевого.

Большая часть цепей в электрической бортовой сети защищена плавкими предохранителями. Мощные потребители энергии подключены на реле.

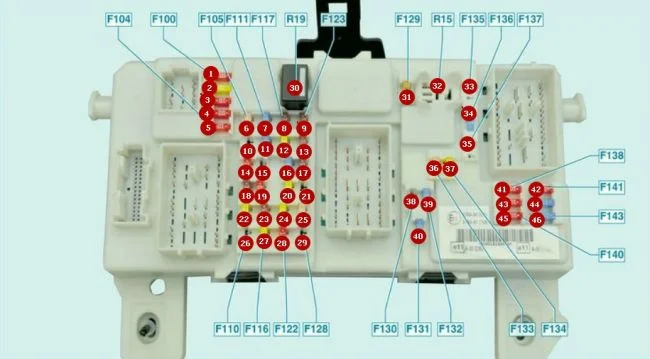

Схема предохранителей в салоне Форд Фокус 2

1. Питание блоков управления от выключателя зажигания;
2. Выключатель электроприводов регулировки сиденья водителя;
3. Блок управления отопителем, вентиляцией и кондиционированием, переключатели на рулевой колонке, блоку управления центральным замком, CD-чейнджер;
4. Блок управления освещением;
5. Плафоны освещения салона, система экономии электроенергии;
6. Элемент обогрева заднего стекла;
7. Топливный насос;
8. Лампа освещения номеров;
9. Элемент обогрева наружных зеркал;
10. Резерв;
11. Питание аудиосистемы от АКБ;
12. Блок управления левой задней двери;
13. Левые габариты;
14. Питание комбинации приборов от АКБ, диагностический разъем;
15. Резерв;
16. Эл. розетка в багажнике (на универсалах);
17. Правые габариты;
18. Головное устройство звуковоспроизведения, система навигации;
19. Питание комбинации приборов от генератора, иммобилайзер;
20. Блок управления правой задней двери;
21. Система управления замками с пассивным ключом;
22. Прикуриватель, электрическая розетка под подлокотником передних сидений;
23. Блок управления освещением;
24. Элементы обогрева передних сидений;
25. Электродвигатели стеклоподъемников;
26. Резерв;
27. Передние и задние ПТФ;
28. Блок управления подушками безопасности;
29. Резерв;
30. Реле топливного насоса;
31. Электродвигатель очистителя ветрового стекла;
32. Реле не используется;
33. Резерв;
34. Насос омывателя ветрового стекла, элементы обогрева жиклеров омывателя;
35. Резерв;
36. Реле центрального замка;
37. Блок управления ЦЗ;
38. Резерв;
39. Сигналы торможения;
40. Электродвигатель очистителя стекла багажника;
41. Блок управления двигателем, датчик положения педали «газа»;
42. Лампы света заднего хода;
43. Правая лампа дальнего света;
44. Лампа ближнего света правой фары;
45. Левая лампа дальнего света;
46. Лампа ближнего света левой фары.

Реле и предохранители расположены в двух монтажных блоках, один слева, в отсеке двигателя, а второй — под вещевым ящиком приборной панели. На клемме проводов, которая подсоединяется к «плюсу» АКБ, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.
