Схема предохранителей на ВАЗ 2107
ВАЗ (Lada) 2107 2107
Подкиньте схему предохранителей для «семёрки». Заранее благодарю.
1 Ответы

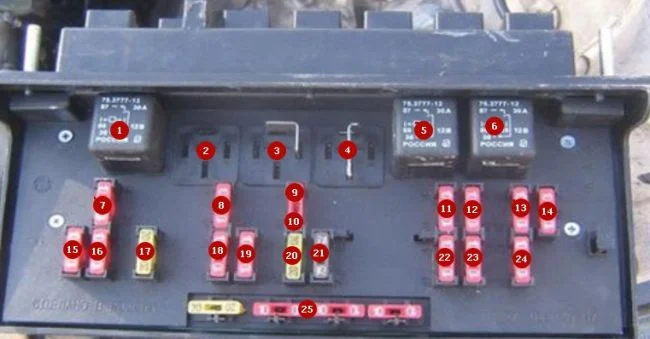

- Реле включения обогрева заднего стекла;
- Место для установки реле включения дворников и омывателей;
- Перемычка;
- Перемычка;
- Реле включения дальнего света;
- Реле включения ближнего света;
- F4 — резервный;
- F1: Моторчик печки, Лампы света заднего хода, Сигнал и реле обогрева заднего стекла;
- F10: Указатели поворотов (в режиме поворота), Тахометр, Вольтметр, Сигнализатор указателей поворотов и реле-прерыватель, Управление электропневмоклапаном, Сигнализатор и индикатор уровня топлива, Индикатор температуры ОЖ, Лампа включения стоячночного тормоза;
- F10: Лампа неисправности тормозной системы, Лампа заряда аккумулятора, Лампа закрытия заслонки карбюратора, Реле электровентилятора, Обмотка возбуждения генератора, Термовыключатель электровентилятора;
- F14: Лампа габаритов (левая блок-фара), Лампа габаритов (правый фонарь), Освещение номеров, Подкапотная лампа, Лампа включения наружного освещения;
- F15: Лампа габаритов (правая блок-фара), Лампа габаритов (левый фонарь), Лампа подсветки приборов, часов, прикуривателя, бардачка;
- F17 — Ближний свет (левая блок-фара);
- F16: Ближний свет (правая блок-фара), Реле дворников и омывателей фар (обмотка реле);
- F3 — резервный;
- F11: Освещение салона, Лампы-сигнализаторы торможения, Лампа предупреждения непристегнутого водительского ремня безопасности (если установлена);
- F5 — Элемент обогрева заднего стекла + реле включения;
- F8 — Выключатель аварийки, Реле-прерыватель указателей поворотв и аварийки, Контрольная лампа указателей поворотов в режиме аварийки, Указатели поворотов;
- F6: Часы, Прикуриватель;
- F7: Звуковые сигналы, Реле сигналов, Реле и моторчик вентилятора охлаждения радиатора;
- F9 — Лампы и сигнализаторы задних противотуманных фар;
- F12: Лампа дальнего света правой фары, Реле дворников и омывателей фар;
- F13: Лампа дальнего света левой фары, Лампа включения давльнего света;
- F2: Моторчик дворников, Моторчик очистителей фар, Моторчики насосов омывателей;
- Резервные предохранители.
Предохранители приходится менять, когда один из узлов, за которые они отвечают, начинает функционировать со сбоями или вообще перестает работать. Но преды защищают не все узлы, к примеру, они не ответственны за: генератор, цепь зажигания, пуск движка, включение фар и реле блокировки двери. За что отвечает конкретный предохранитель, можно посмотреть на картинке вверху.
Если замена предов не помогла, возможно, причина в самом монтажном блоке. На ранних моделях ВАЗ 2107 блоки предохранителей не отличаются надежностью, особенно по сравнению с современными аналогами.
К сожалению, просто поставить новый блок на ВАЗ 2107 вместо устаревшего не выйдет, это приведет к отказу звукового сигнала, отказу возбуждения генератора и постоянной работе вентилятора охлаждения. Нужно, чтобы этим занялся знающий человек.
