Схема предохранителей Приора

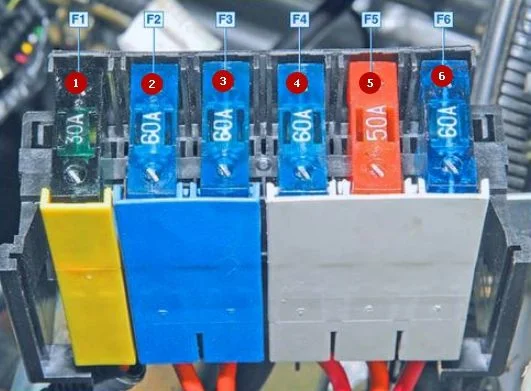

Расположен блок предохранителей Приоры в моторном отсеке. Схема.

1. Цепи ЭСУД: обмотка главного реле, предохранитель постоянного питания контроллера, предохранитель силовой цепи главного реле;
2. Цепи всех потребителей, питаемых от замка зажигания;
3. Цепи потребителей, к которым подводится постоянный «+» от аккумуляторной батареи независимо от положения ключа в замке зажигания (плафон освещения салона, прикуриватель, звуковой сигнал, сигналы торможения, контроллер системы дистанционного управления электропакетом);
4. Силовая цепь генератора (соединение генератора с аккумуляторной батареей);
5. Цепь питания электроусилителя руля;
6. Предохранитель цепи генератора.

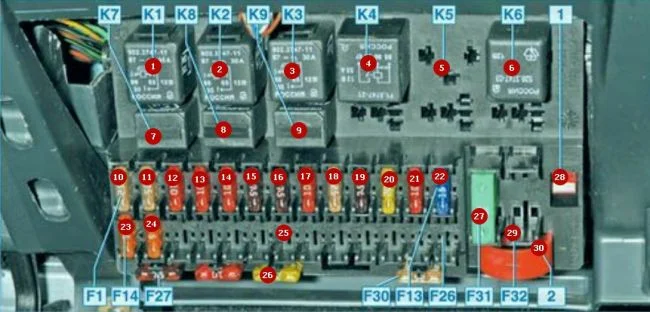

Монтажный блок предохранителей Приоры в салоне.

1. Реле вентилятора системы охлаждения;
2. Реле обогрева заднего стекла;
3. Реле стартера;
4. Дополнительное реле;
5. Не установленное реле;
6. Реле очистителя ветрового стекла;
7. Реле дальнего света фар;
8. Реле звукового сигнала;
9. Реле сигнала охранной сигнализации;
10. Электродвигатель вентилятора системы охлаждения двигателя;
11. Элемент обогрева заднего стекла;
12. Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов;
13. Лампа дальнего света (левая блок-фара);
14. Звуковой сигнал;
15. Лампа ближнего света (левая блок-фара), мотор-редуктор регулятора направления пучка света левой блок-фары;
16. Лампа ближнего света (правая блок-фара), мотор-редуктор регулятора направления пучка света правой блок-фары;
17. Сигнал охранной сигнализации;
18. Электродвигатель вентилятора отопителя;
19. Жидкокристаллический индикатор комбинации приборов, лампы сигналов торможения, лампа плафона освещения салона;
20. Очиститель ветрового стекла;
21. Комбинация приборов, контроллер дистанционного управления электропакетом (электростеклоподъемники, электропривод наружных зеркал заднего вида, указатели поворотов);
22. Прикуриватель;
23. Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещенияв комбинации приборов, лампы фонарей освещения номерного знака;
24. Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика;
25. Не установленные предохранители;
26. Запасные предохранители;
27. Контроллер дистанционного управления электропакетом (центральный замок, электростеклоподъемники, электропривод наружных зеркал заднего вида, аварийная сигнализация);
28. Маленький пинцет для извлечения предохранителей и реле малого размера;
29. Не установленный предохранитель;
30. Большой пинцет для извлечения реле большого размера.

Включаемые цепи реле:

• К1 — электродвигатель вентилятора системы охлаждения;
• К2 — элемент обогрева заднего стекла;
• К3 — тяговое реле стартера;
• К4 — обмотка реле обогрева заднего стекла, электродвигатель отопителя, очиститель и омыватель ветрового стекла;
• К6 — электродвигатель очистителя ветрового стекла;
• К7 — лампы дальнего света блок-фар;
• К8 — звуковой сигнал;
• К9 — сигнал охранной сигнализации.*Предохранители F16–26, F32 и реле К5 на данном фото монтажного блока, не установлены.
