Схема предохранителей Тойота Камри

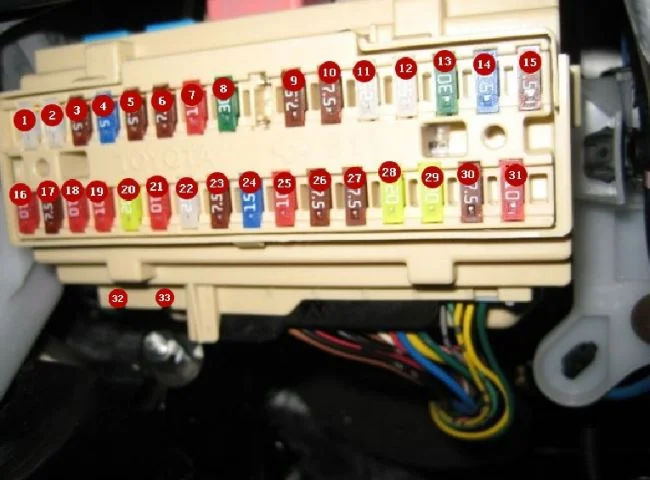

1. Правый задний стеклоподъёмник;
2. Левый задний стеклоподъёмник;
3. Резерв;
4. Противотуманные фары;
5. Штатная диагностическая система;
6. Резерв;
7. Фонари стоп сигналов, ABS, VSC, TRC, ВА. Управление дроссельной заслонкой. Источник контроля электрооборудования кузова. Система блокировки включения передач;
8. Резерв;
9. Система запуска(стартер), система впрыска топлива, кондиционер;
10. Стартер, система впрыска топлива, кондиционер;
11. Стеклоподъёмники;
12. Отвечает за блок управления электрооборудования кузова;
13. Электропривод крышки люка;
14. Фонари задней части, освещение номерного знака, габариты;
15. Подогреватель сидений, аварийка, система климат-контроля, автомагнитола, часы, освещение бардачка, настройка подсветки панели приборов, кнопки и переключатели рулевого колеса;
16. Омыватель лобового стекла и стеклоочиститель, зеркало водителя внутри салона с самозатемнением, электровентелятор системы охлаждения (радиатор), электрический привод люка крыши, блок управления электрооборудованием кузова;
17. BA, IRC, ABS, VSC, блокировочная система включения передач, круиз-контроль, АКПП;
18. Обогреватель заднего стекла, система кондиционирования;
19. Стеклоочистители и омыватель лобового стекла;
20. Обогрев сидений;
21. Аварийная световая сигнализация, фонари освещения заднего хода, система зарядки АКБ;
22. Омыватель лобового стекла, стеклоочиститель;
23. Электрокорректор фар;
24. Стартер, система подачи топлива;
25. Иммобилайзер, система подачи топлива, система пассивной безопасности SRS, управление системой дроссельной заслонки;
26. Многофункциональный дисплей, часы, контрольно-измерительные приборы;
27. Часы, источник контроля электрооборудования кузова, наружние зеркала заднего вида, система блокировки включения передач;
28. Розетка для подключения электроприборов;
29. Розетка для подключения электроприборов, автомагнитола;
30. Розетка для подключения электроприборов, автомагнитола;
31. Обогреватель зеркал заднего вида;
32. Стеклоподъёмники;
33. Электрическая регулировка сидений.

Как правило, в мануале. Или на крышке блока предохранителей. Но можно воспользоваться и этой схемой. На Камри V40 установлены предохранители разной силы тока, которые визуально легко различаются по цвету:

• коричневые — 7,5 А;

• красные — 10 А;

• синие — 15 А;

• желтые — 20 А;

• серые — 25 А;

• зеленые — 30 А.

Схема будет полезной в случае, когда нужна замена предохранителей. Поменять их своими руками весьма просто — вытащить нужный предохранитель, осмотреть и заменить, если он сгорел. Также, можно посмотреть видео инструкцию по замене предохранителей тут.

Большинство плавких предохранителей установлены в блок в салоне, но также имеется блок предохранителей под капотом. Мощные энергопотребители подключается через реле.

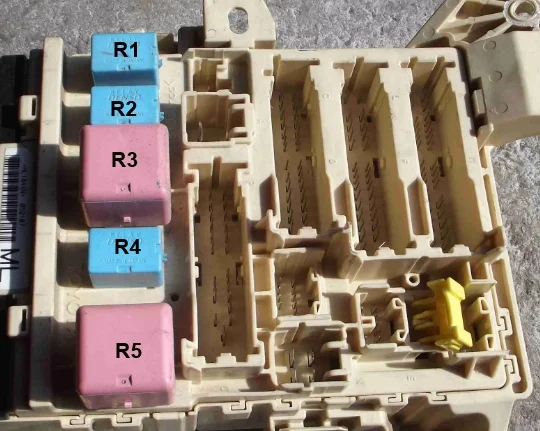

Элементы реле крепятся с обратной стороны блока предохранителей в салоне.

Назначение:

• R1 - Противотуманный свет;

• R2 - Габаритный свет;

• R3 - Вспомогательное реле;

• R4 - Стеклоподъемники;

• R5 - Зажигание (IG1).
