Установка меток при замене цепи ГРМ в Форд Скорпио

Картинка увеличивается по клику.

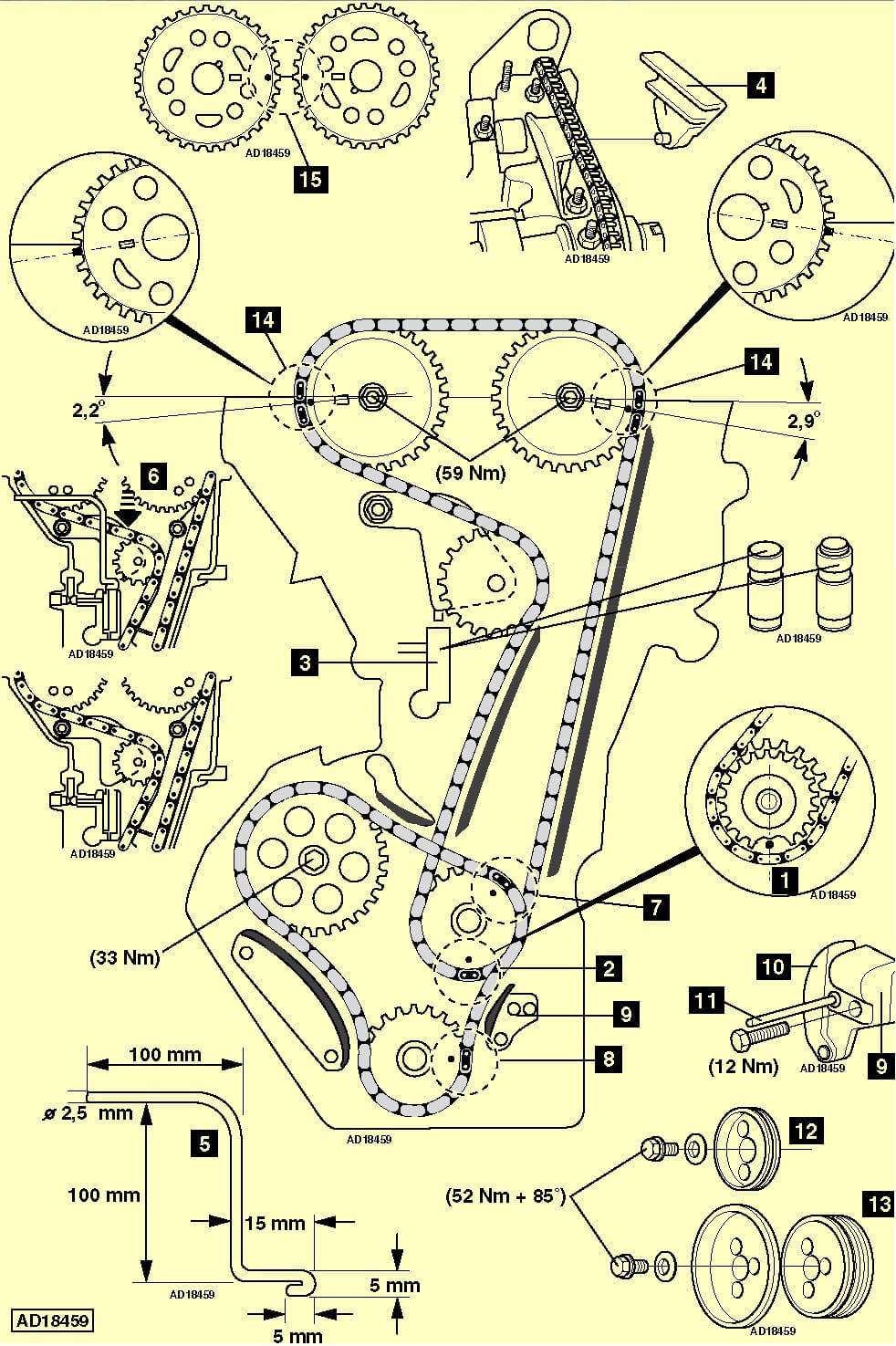

Двигатель (2,3) в положении ВМТ поршня первого цилиндра.

Установочная метка правой звездочки распредвала должна не доходить до плоскости ГБЦ на 2,2°.

Установочная метка левой звездочки распредвала должна не доходить до плоскости ГБЦ на 2,9°.

Установочная метка задней звездочки коленвала должна быть на «6 часов» (1 на рисунке).

Совместить звено цепи медного цвета с установочной меткой звездочки коленвала (2).

Совместить звенья цепи медного цвета с метками звездочек распредвалов (14).

Проверить натяжение ведущей ветви цепи привода ГРМ между звездочками.
