Значки на панели приборов ВАЗ 2109

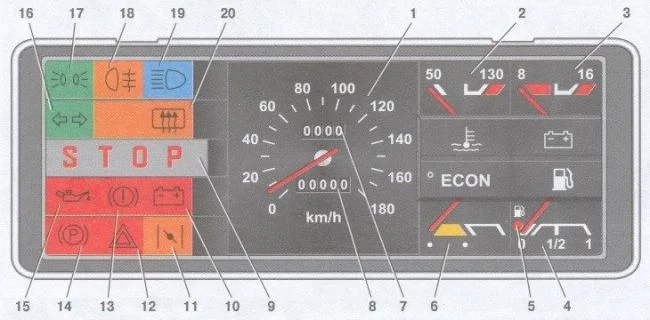

Значки на «низкой» приборной панели:

1) Шкала показывает скорость движения авто;

2) Шкала показывает температуру антифриза;

3) Шкала показывает напряжение бортовой сети авто;

4) Шкала показывает уровень топлива в баке;

5) «Бензоколонка» — сигнализирует, что в баке осталось 4-6,5 литра;

6) Шкала показывает оптимальное соотношение частота оборотов/расход топлива;

7) Cчетчик суточного километража;

8) Счетчик общего километража;

9) «СТОП» — сигнализирует, что нужно прекратить движение авто. Возникает, когда давление масла двигателя и уровень тормозной жидкости падают ниже минимальной отметки или поднят ручник;

10) «Аккумулятор» — мигает при запуске двигателя. Горит, когда порвался/ослаб ремень генератора, сломался генератор или есть обрыв в цепи зарядки;

11) «Косая черта» — сигнализирует о прикрытии воздушной заслонки;

12) «Треугольник» — сигнализирует о включении аварийки;

13) «Знак восклицания» — сигнализирует о падении уровня тормозной жидкости ниже минимальной отметки. Для дальнейшей езды нужно долить новую жидкость;

14) «Р в кружочке» — авто стоит на ручнике;

15) «Лампа масла» — сигнализирует о падении давления в системе смазки двигателя;

16) «Стрелочки» — сигнализируют о включении повторителя поворотников;

17) Сигнализирует о включении габаритных огней;

18) Сигнализирует о включении заднего противотуманного света;

19) «Фара» — сигнализирует о включении дальнего света;

20) «Три стрелочки» — включение обогрева заднего стекла.
