Замена салонного фильтра Вольво ХС60

22K
46
0

Замена салонного фильтра Volvo XC60 ( данная модель 2017 года) по праву называется «адовым адом» по мнению многих водителей с ней столкнувшихся. На большинстве авто поменять фильтр салона не составит большого труда, но здесь доступ к нему весьма затруднен — понадобится снять даже блок предохранителей в салоне. Цена на подобную процедуру в сервисе достигает нескольких тысяч рублей.

Когда менять и какой салонный фильтр Вольво ХС60 ставить

Периодичность замены салонного фильтра Вольво ХС60 (после 2008 года) составляет 20,000 км пробега. Ввиду тяжелых условий (запыленность и задымленность окружающей среды) эксплуатации, фильтр салона стоит проверять на 15,000 или 10,000 км пробега и продувать или даже менять, если он сильно загрязнен.

Учитывая трудность доступа к салонному фильтру, его все же лучше сразу заменить, не утруждая себя лишний раз.

Номер оригинального салонного фильтра Volvo — 31366124 (пылевой) и 31366123 (угольный). Аналоги: MAHLE LAK387 (угольный), MAHLE LA387 (пылевой), MANN CUK2733 (угольный), MANN CU2733 (пылевой) и другие.

Как поменять салонный фильтр Вольво ХС60

Единственный инструмент, который понадобится для доступа к фильтру — звездочка Торкс Т25. Салонный фильтр находится под бардачком слева, добраться к нему весьма непросто.

Сначала надо снять коврик на полу переднего пассажира, крепится он парой кнопок-фиксаторов. Далее потребуется снять панель под бардачком, для этого нужно выкрутить пару винтов и снять панель с трех зубчатых креплений. Затем, отсоединить зеленый разъем питания и убрать панель в сторону.

Чтобы получить доступ к фильтру, придется снять меньший из двух блоков предохранителей в салоне, который расположен слева, вблизи белой пластиковой крышки салонного фильтра. Сначала надо отсоединить синий разъем питания, сжав фиксатор, затем отогнуть край коврового покрытия центральной консоли сбоку. Блок предохранителей крепится на кронштейне тремя выступами (один вверху и два внизу) вставленными в отверстия. Снимать надо с верхнего.

Сняв блок предохранителей, можно демонтировать крышку салонного фильтра, которая держится на трех клипсах. Теперь можно вытащить край фильтра и, выгибая, вытащить из корпуса. Далее все делается в обратном порядке, есть только один момент — какой стороной ставить салонный фильтр. Для этого на нем нарисована стрелочка, которая при установке должна быть обращена к задней части авто (фото 42).

Step 1
1

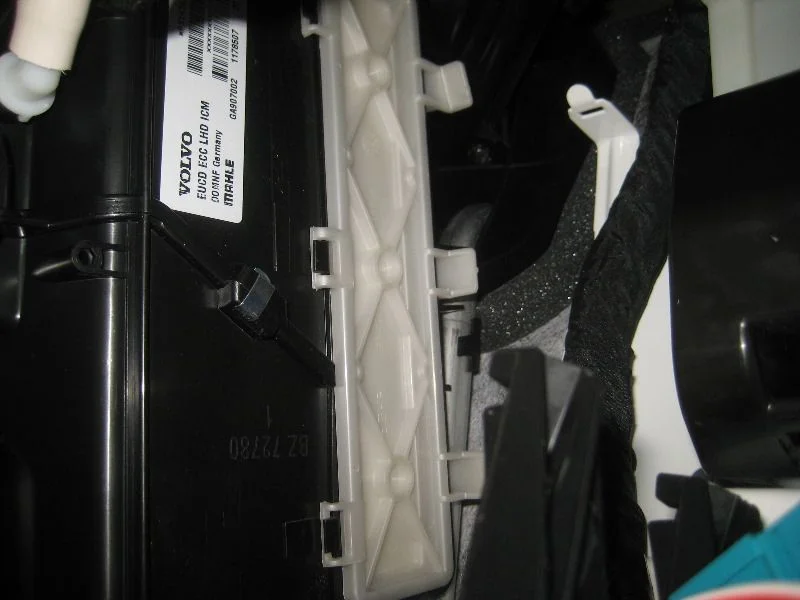

Крышка установлена.

Step 2
2

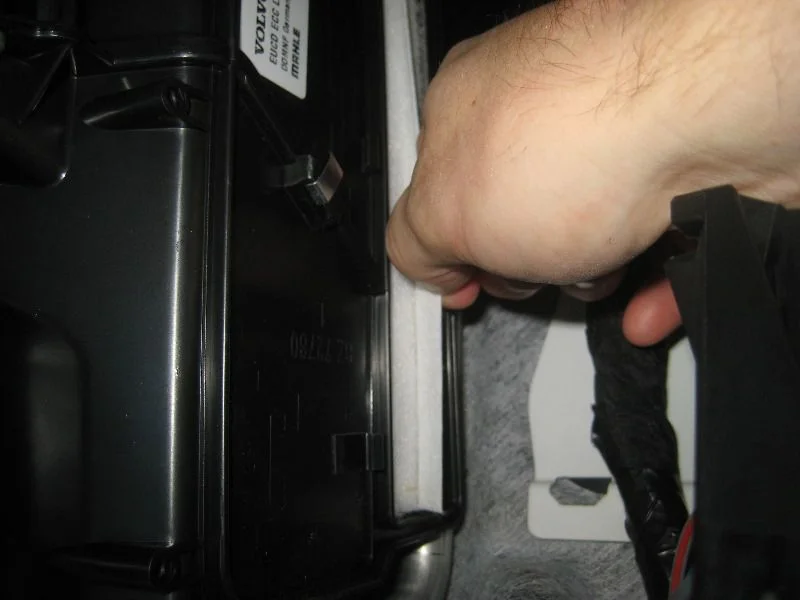

Ухватить край фильтра.

Step 3
3

Потянуть.

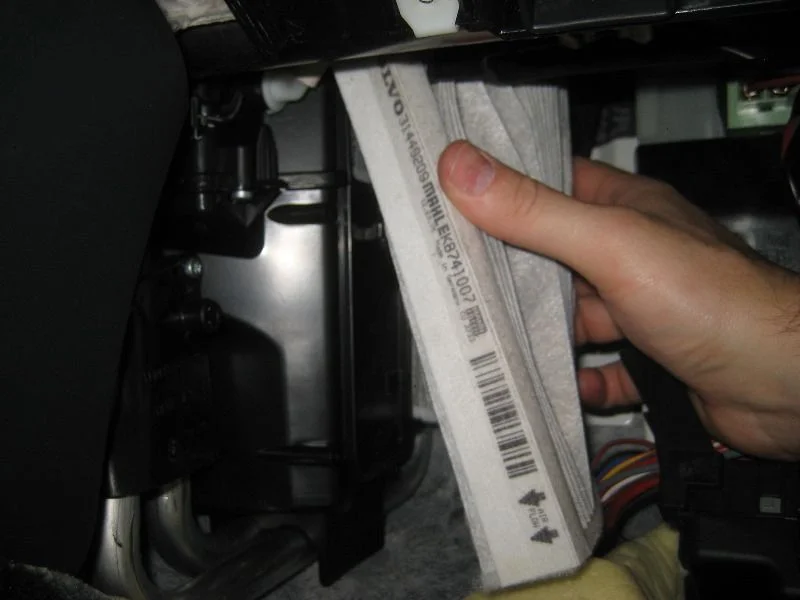

Step 4
4

Вытащить фильтр из корпуса.

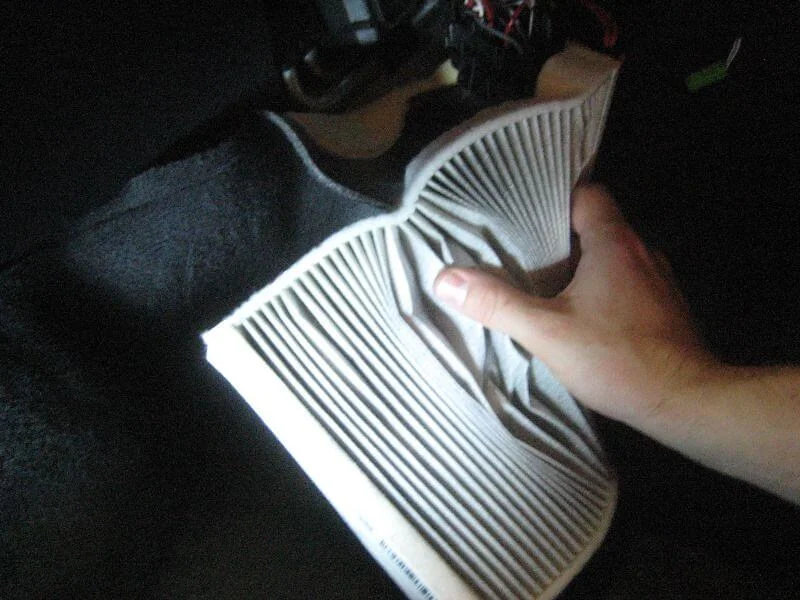

Step 5
5

Его при этом придется выгибать.

Step 6
6

Старый салонный фильтр.

Step 7
7

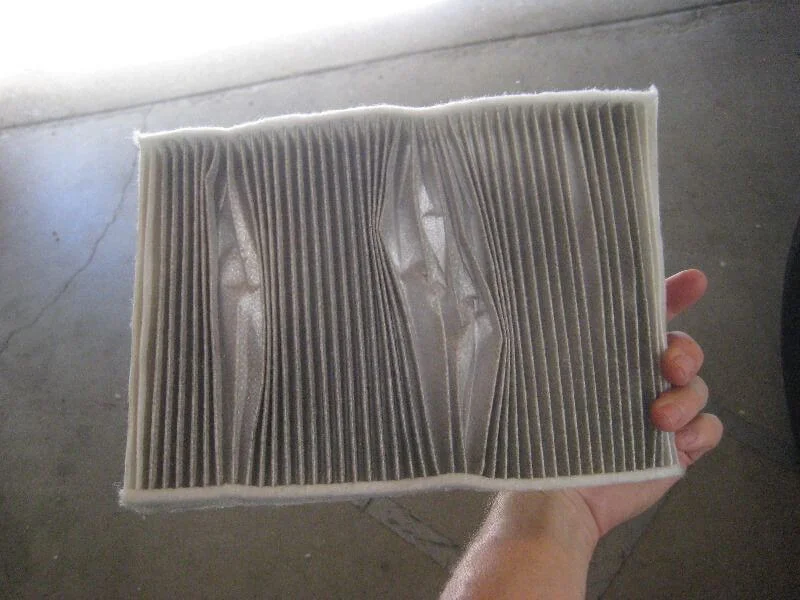

С обратной стороны.

Step 8
8

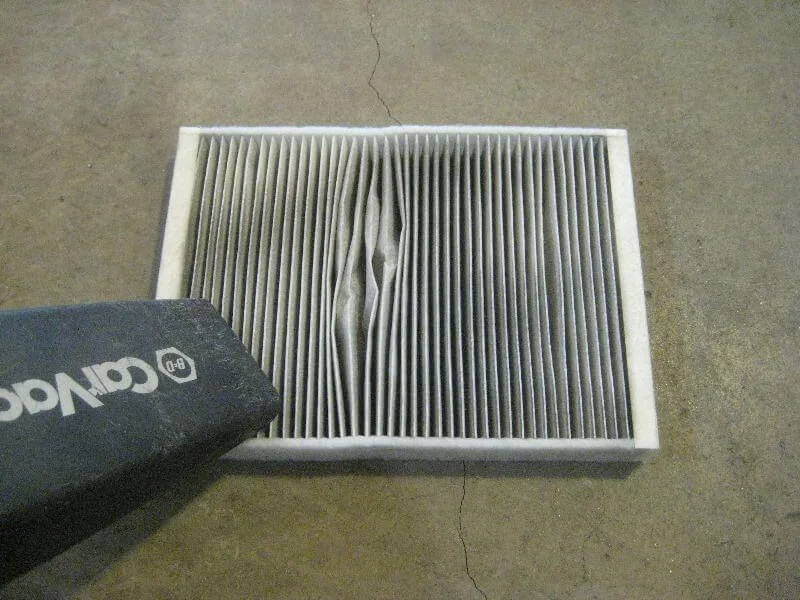

Если он слегка запылен, без мусора и грязи, его можно почистить. Но лучше взять новый, учитывая, как трудно к нему добираться.

Step 9
9

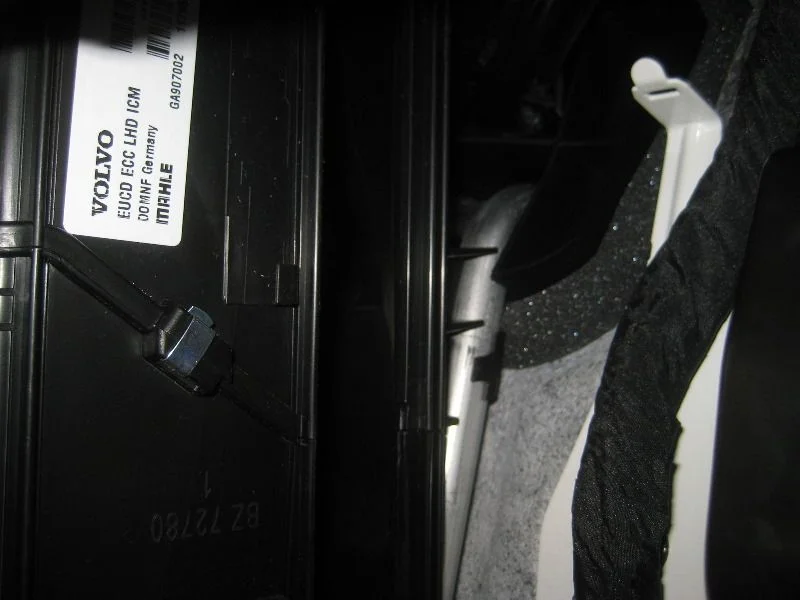

Пустой слот фильтра.

Step 10

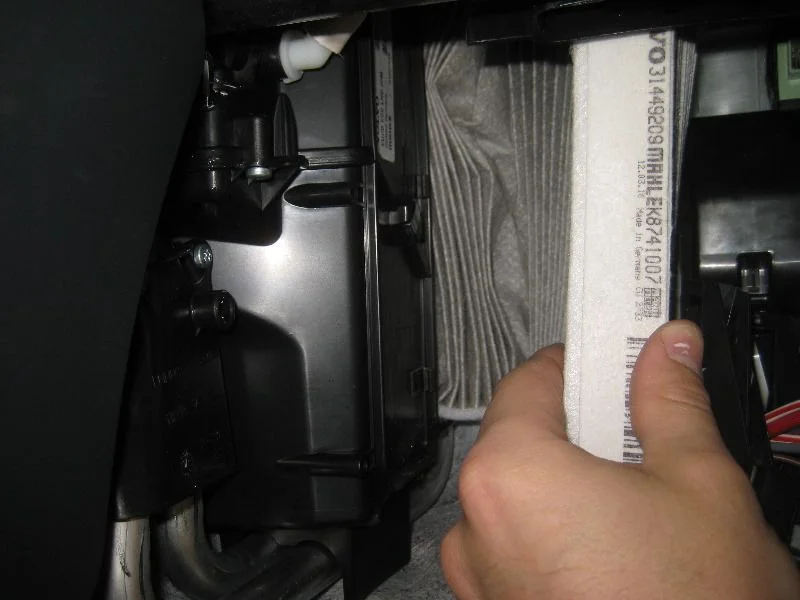

10

Вставить новый фильтр.

Step 11
11

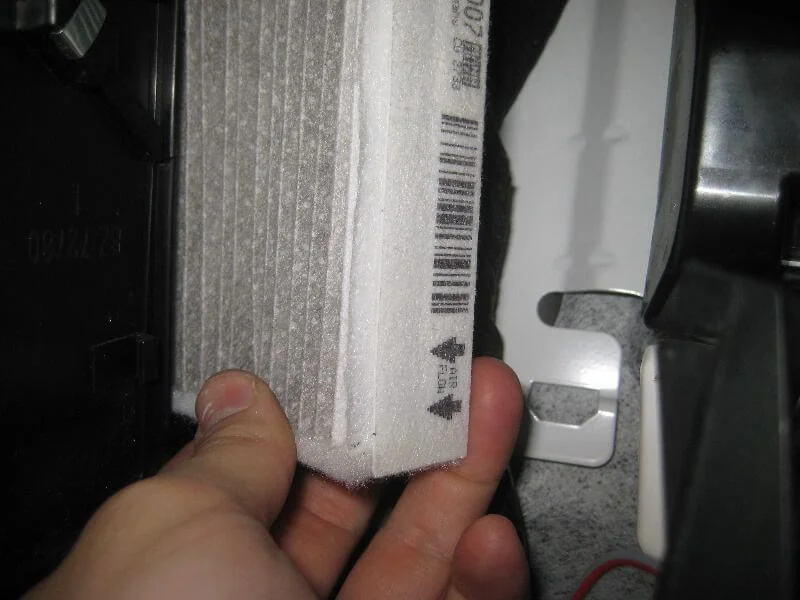

Салонный фильтр устанавливается так, чтобы стрелочка на нем была направлена в заднюю часть авто.

Step 12
12

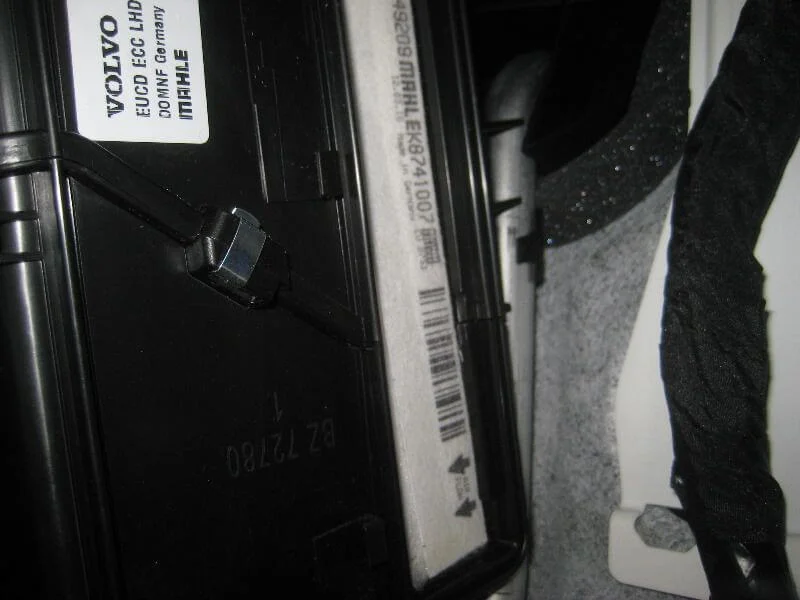

Фильтр установлен.

Step 13
13

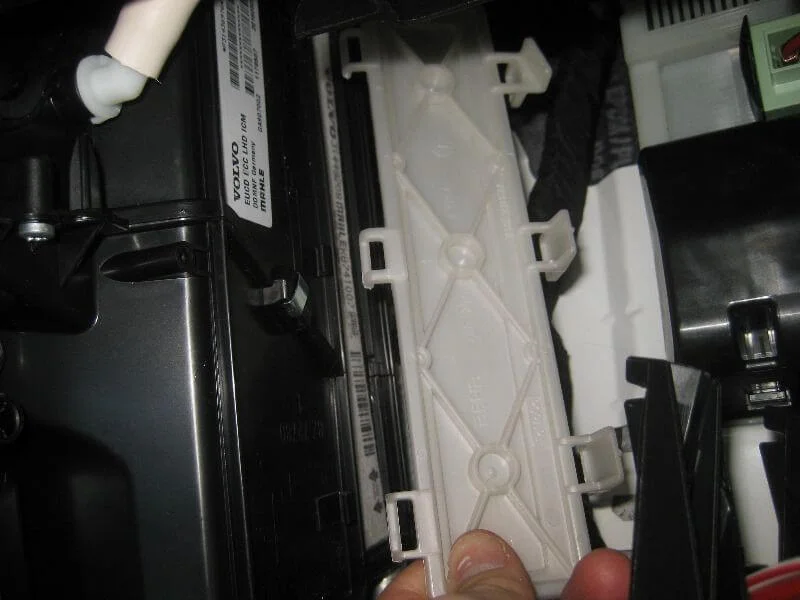

Установить крышку.

Step 14
14

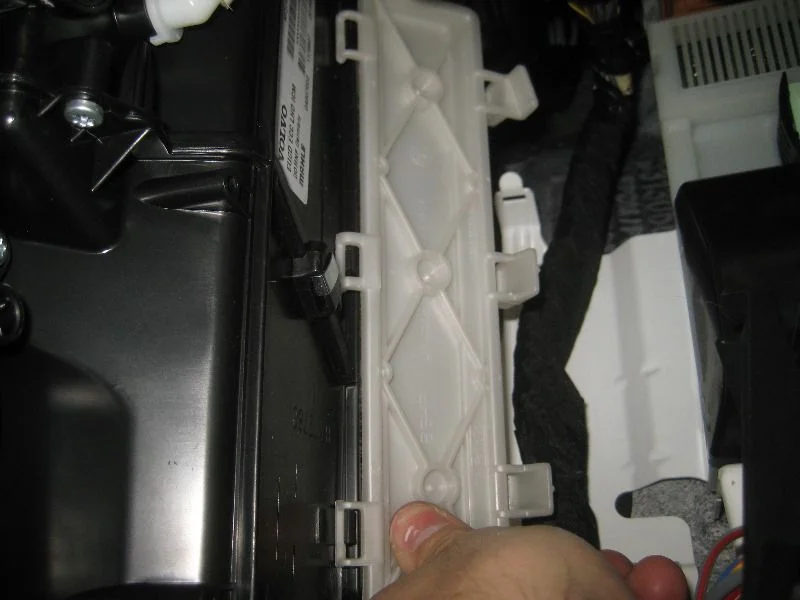

Зафиксировать крышку на креплениях.

Step 15
15
Step 16
16
Step 17
17

Салонный фильтр в корпусе.

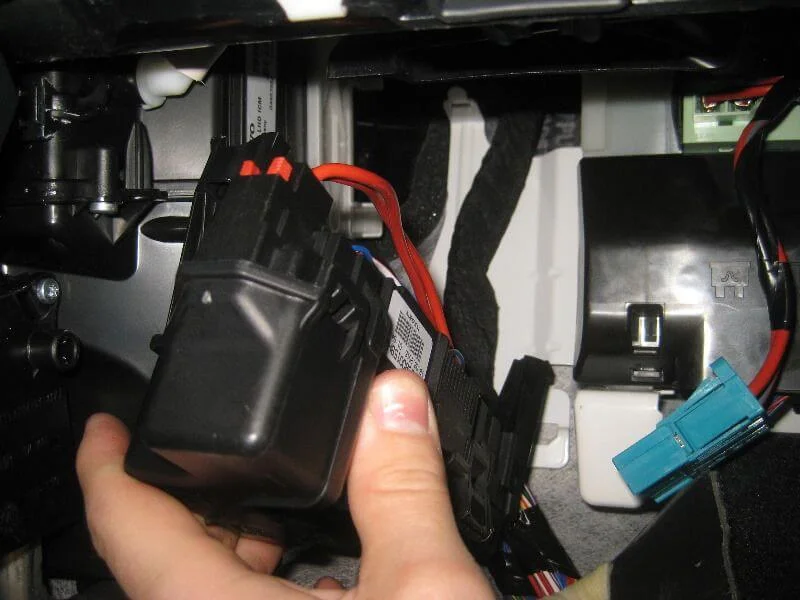

Step 18
18

Взять блок предохранителей.

Step 19
19

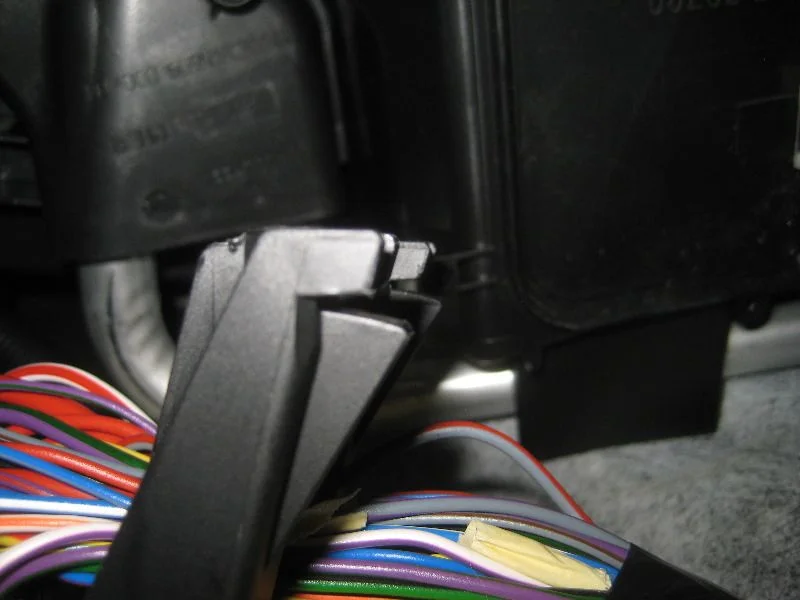

Нижние выступы.

Step 20
20

Устанавливаются сюда.

Step 21
21

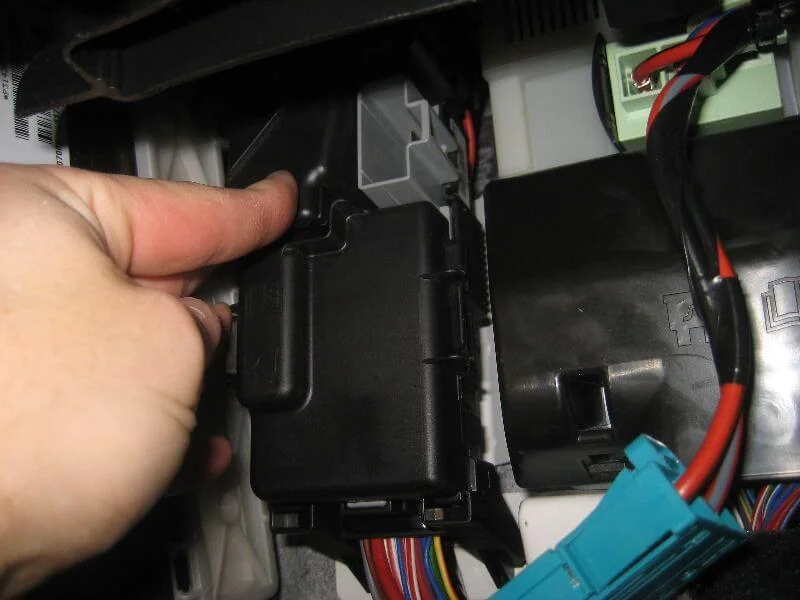

Установить блок предохранителей.

Step 22
22

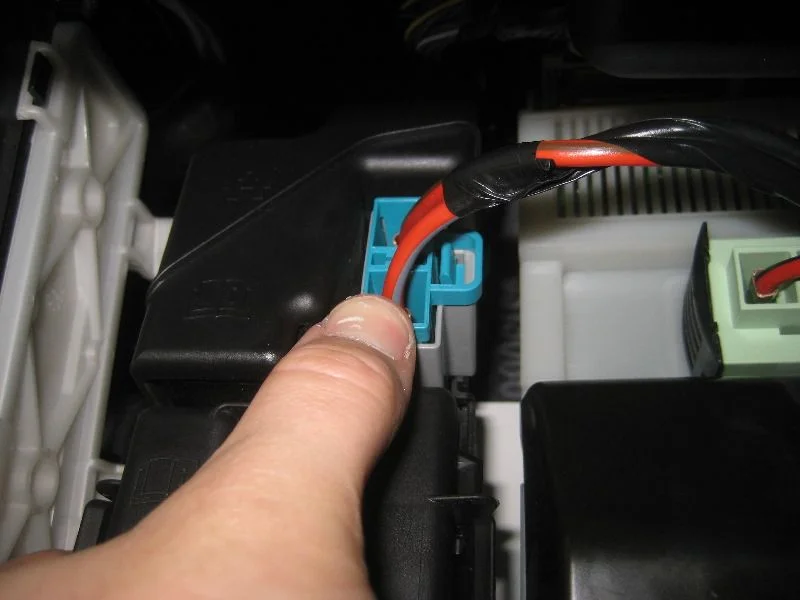

Подсоединить разъем.

Step 23
23

Вернуть на место угол коврового покрытия консоли.

Step 24
24

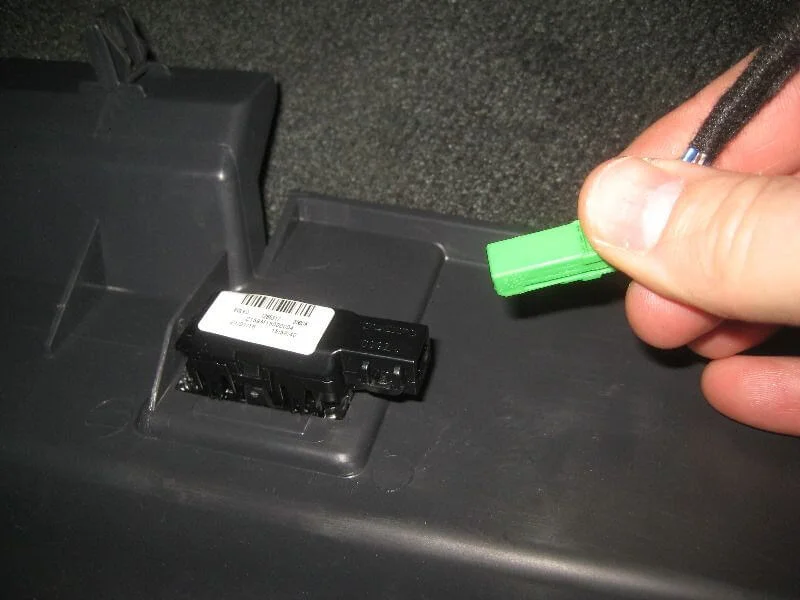

Step 25

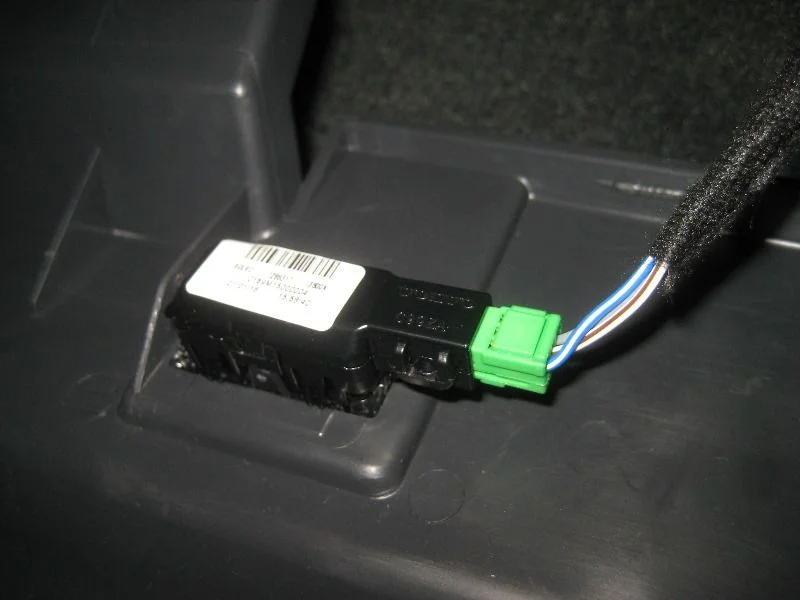

25

Подключить разъем к панели.

Step 26
26

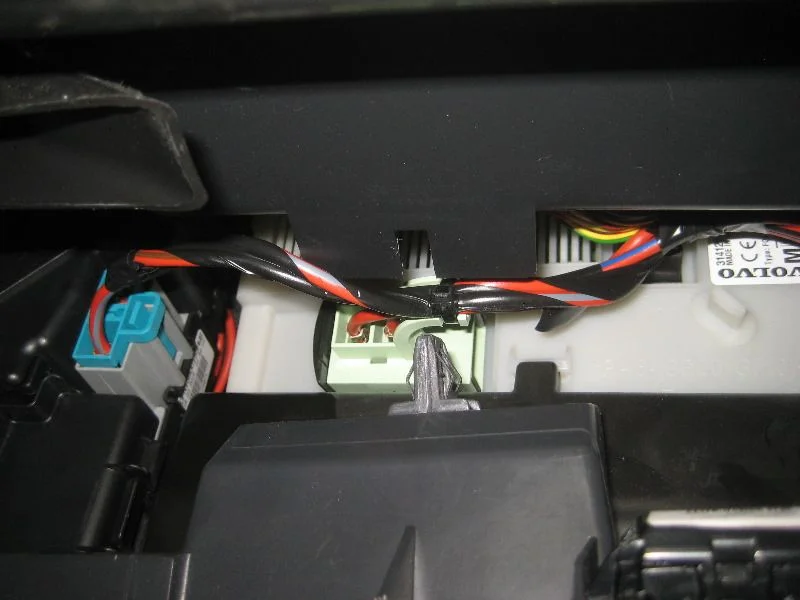

Выстроить зубцы крепления панели напротив пазов.

Step 27
27

Установить панель под бардачком.

Step 28
28

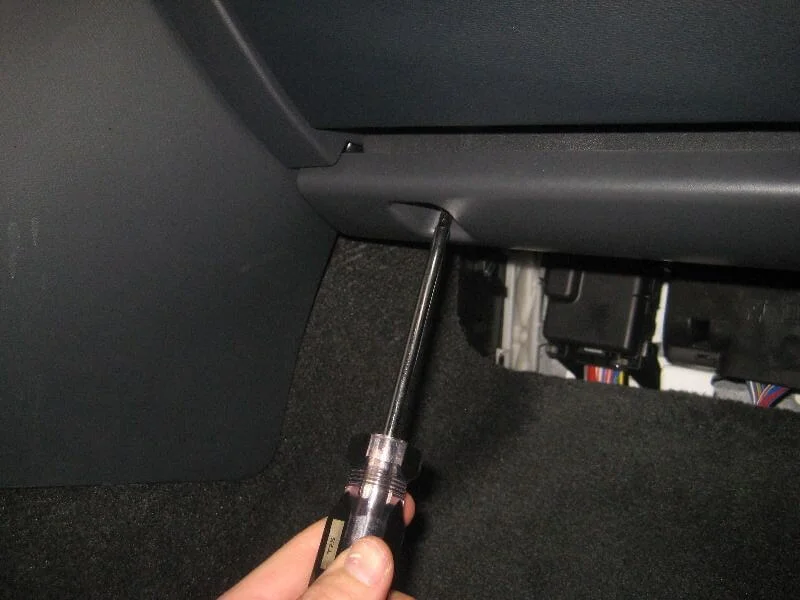

Закрутить винт.

Step 29

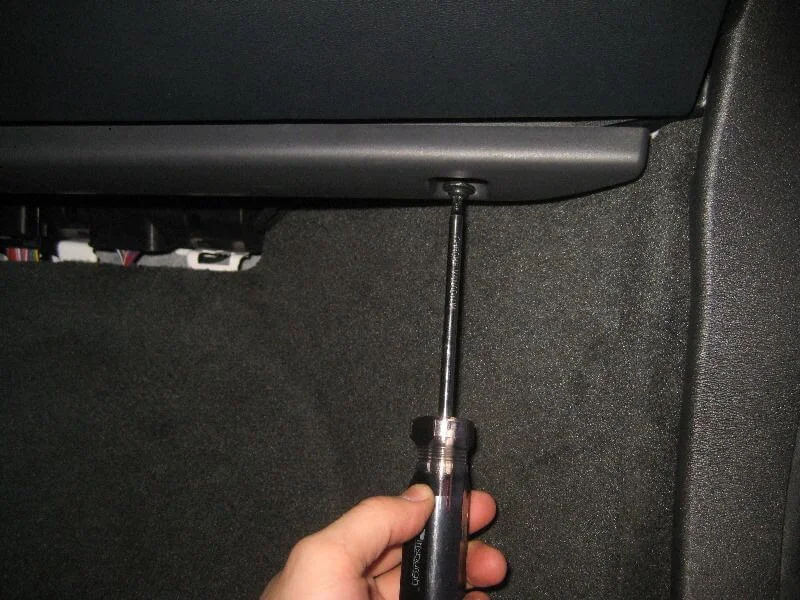

29

Затем второй.

Step 30
30

Панель установлена.

Step 31
31

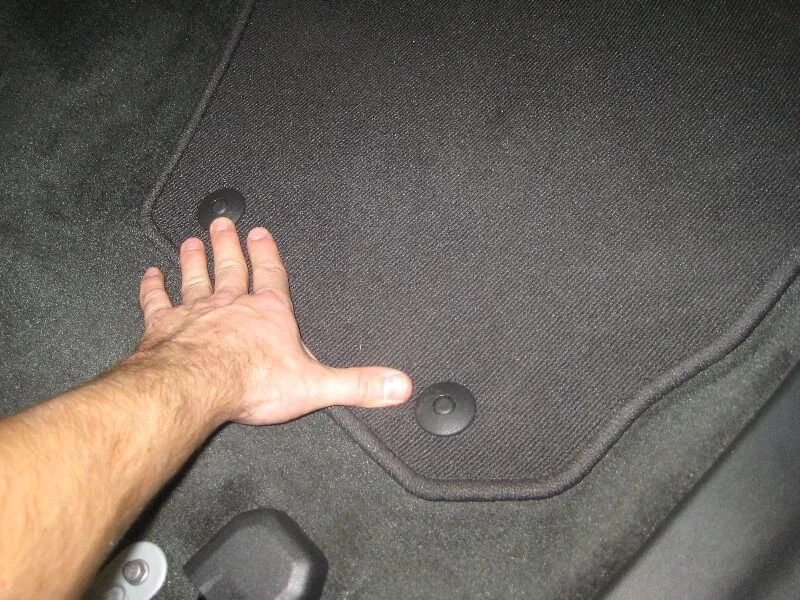

Вернуть на место коврик.

Step 32
32

Замена салонного фильтра завершена.

Step 33
33

Отогнуть край покрытия центральной консоли.

Step 34
34

Нажать на кнопку-фиксатор.

Step 35
35

Вторая кнопка.

Step 36
36

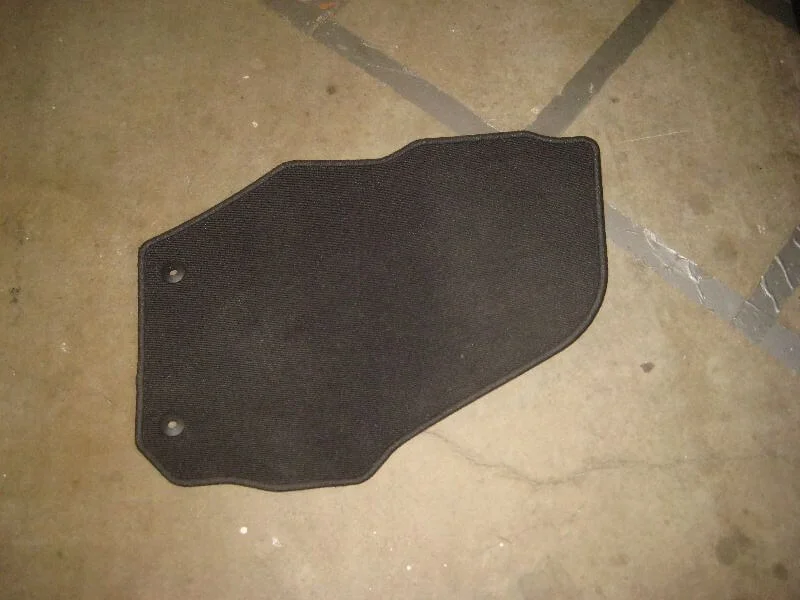

Убрать коврик.

Step 37
37

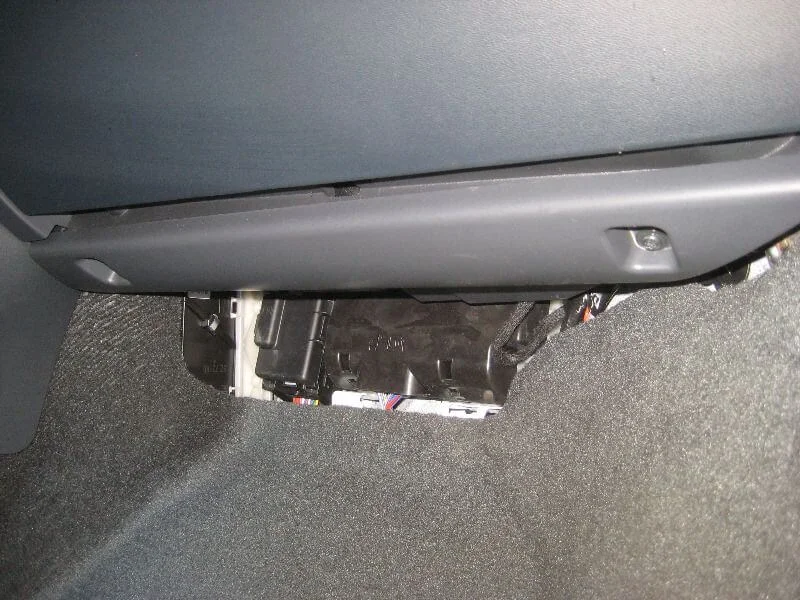

Панель под бардачком потребуется снять.

Step 38
38

Открутить один винт звездочкой Торкс Т25.

Step 39

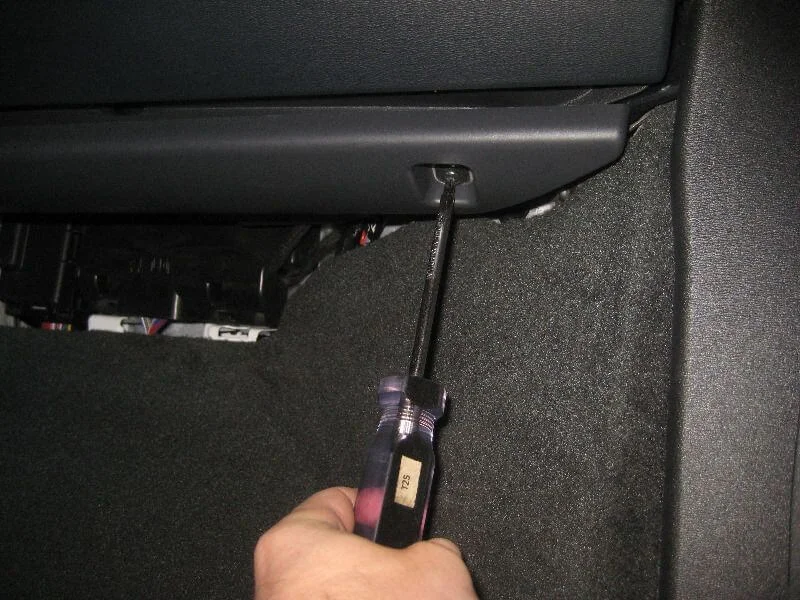

39

Второй.

Step 40

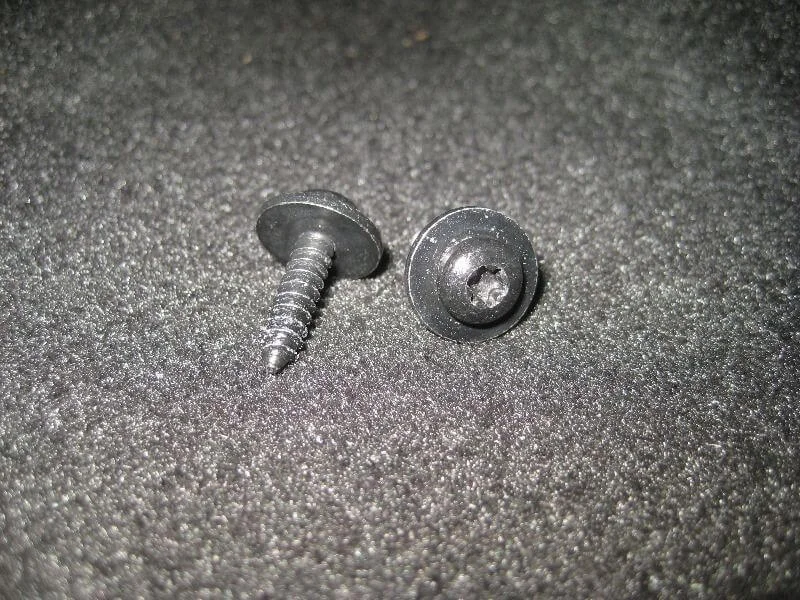

40

Винты панели под бардачком.

Step 41
41

Снять панель с крепежных зубцов.

Step 42
42
Step 43
43

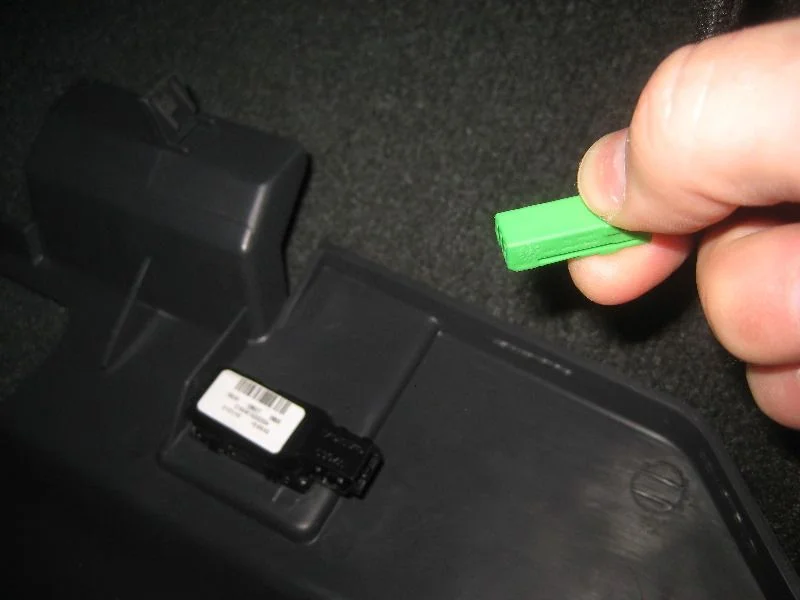

Отсоединить разъем.

Step 44
44

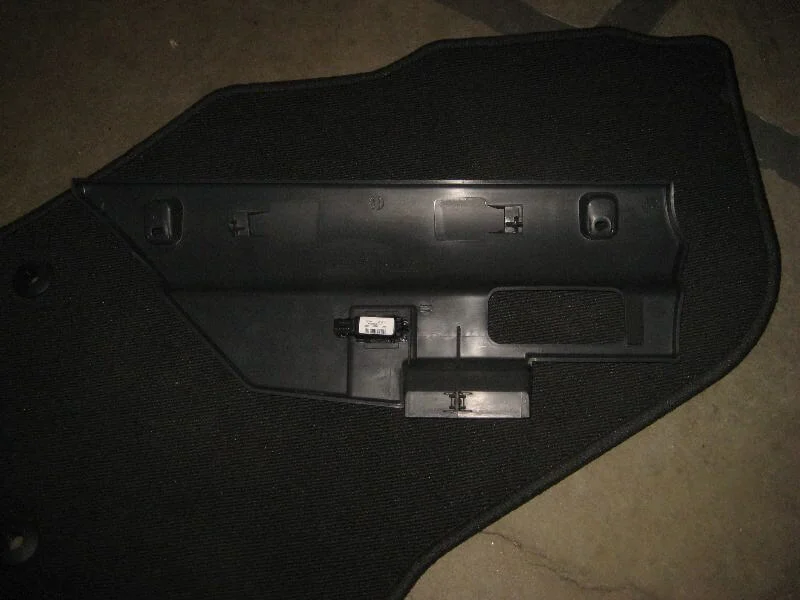

Убрать панель.

Step 45
45

Салонный блок предохранителей возле крышки фильтра надо снять.

Step 46
46

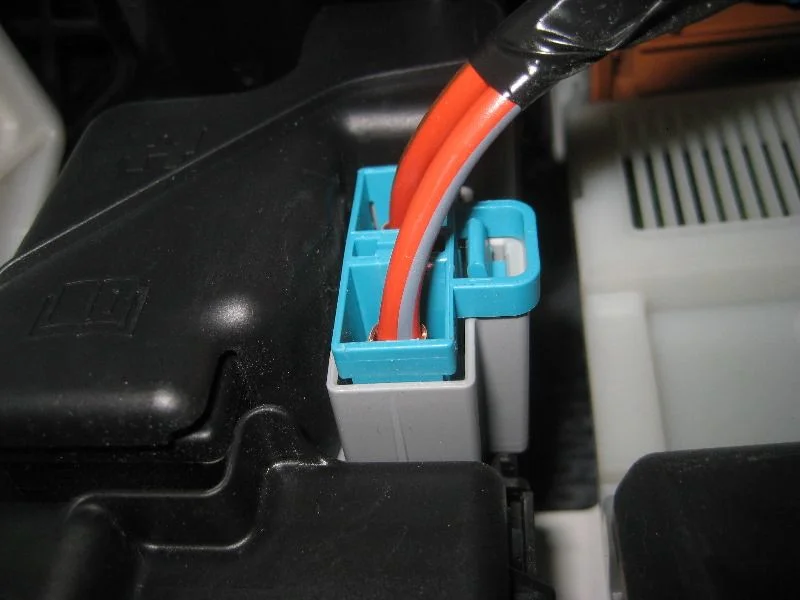

Разъем, который надо отсоединить.

Step 47
47

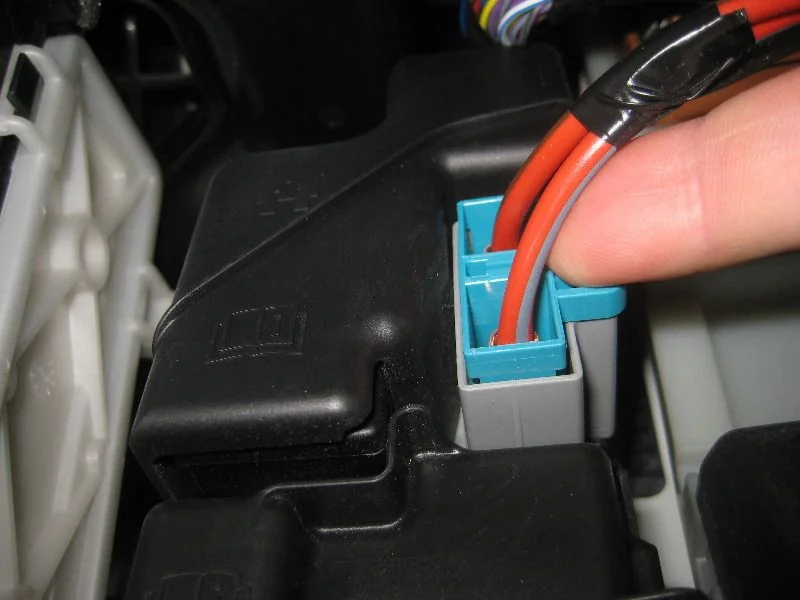

Сжать фиксатор.

Step 48
48

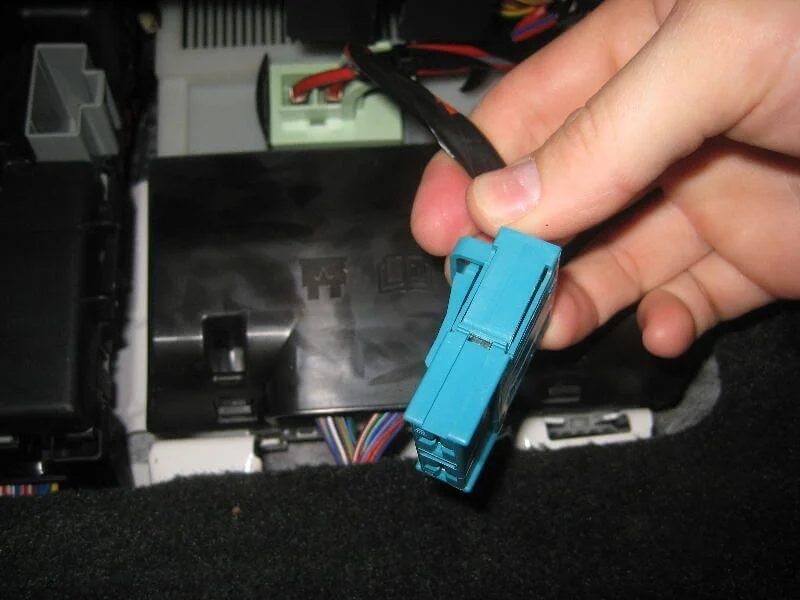

Вытащить разъем.

Step 49

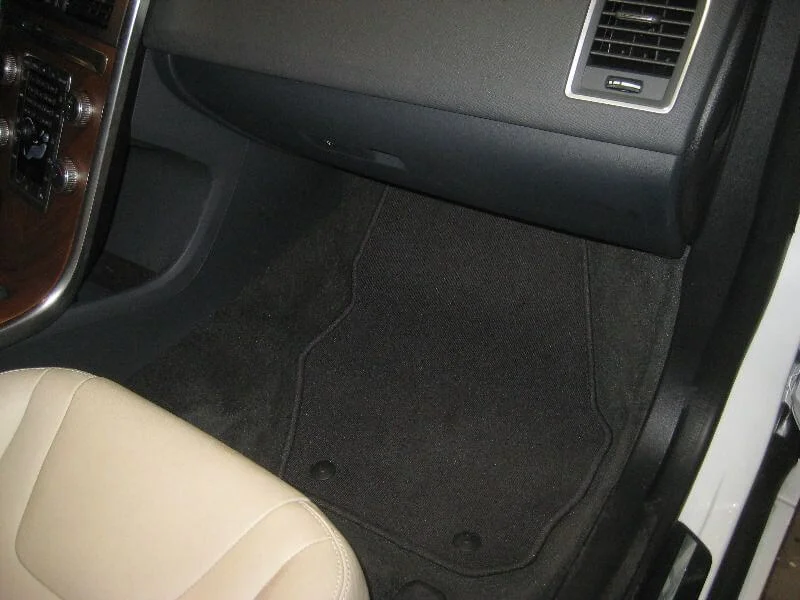

49

Коврик для ног переднего пассажира.

Step 50
50

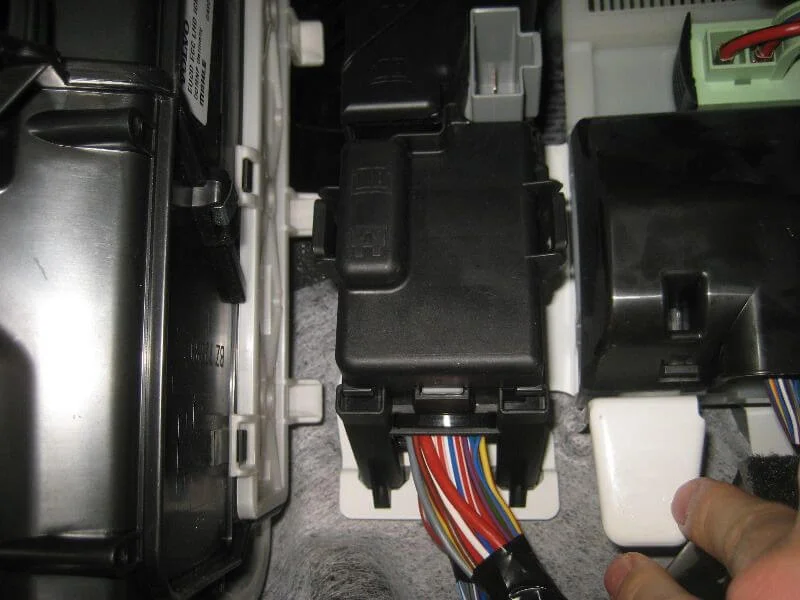

Блок крепится в отверстиях кронштейна тремя выступами — один вверху и два внизу.

Step 51
51

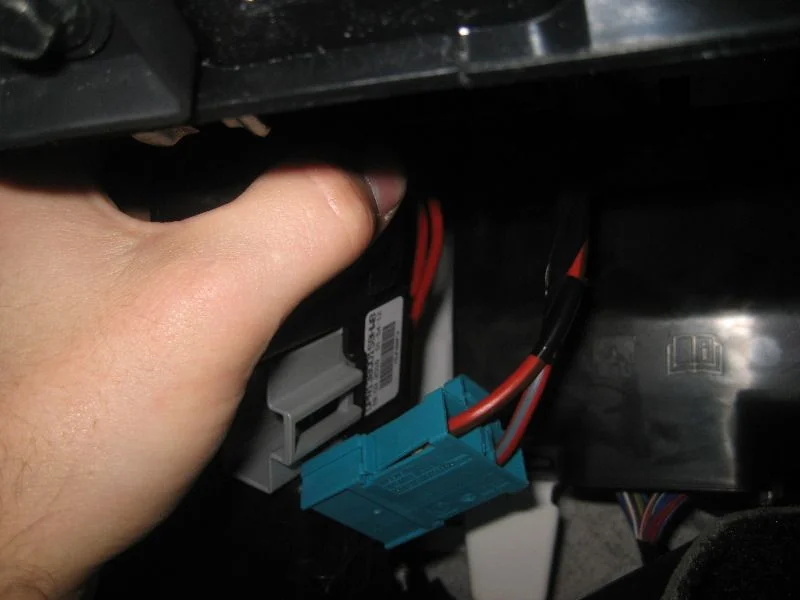

Освободить верхнее крепление.

Step 52

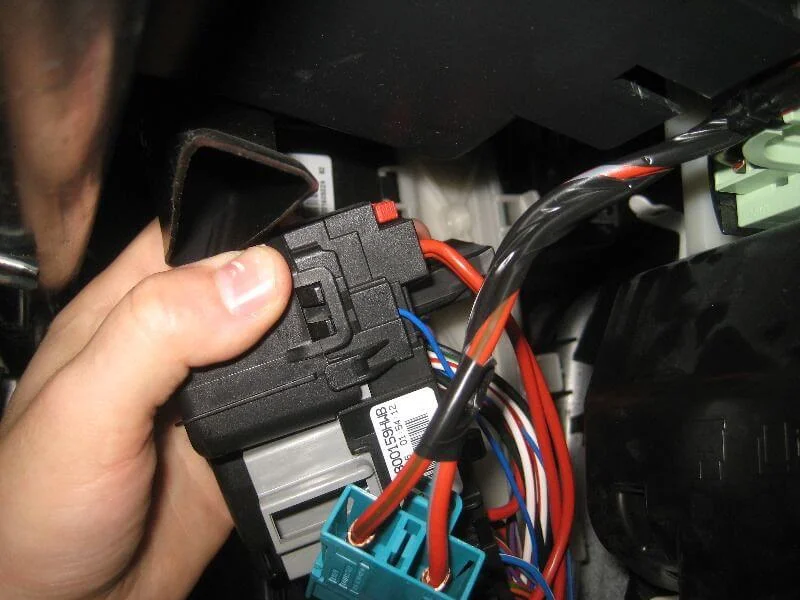

52

Снять блок сверху.

Step 53
53

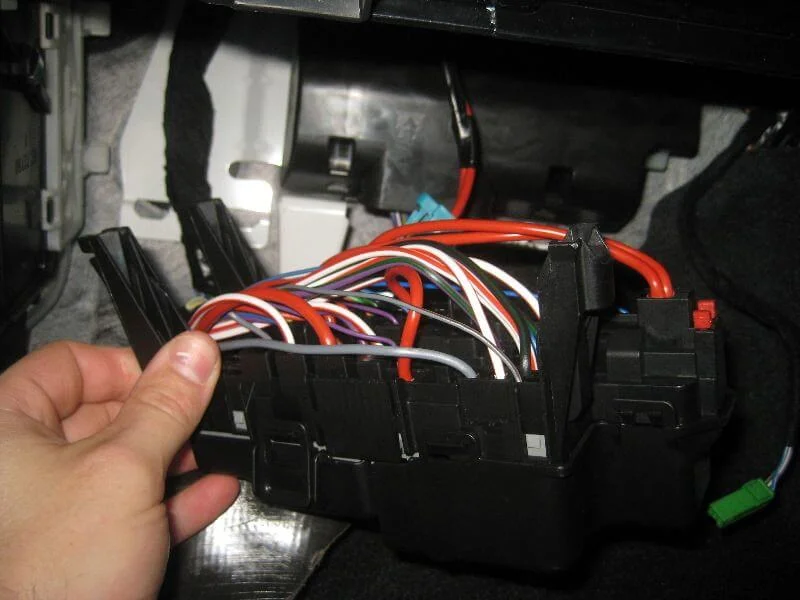

И с нижних креплений.

Step 54

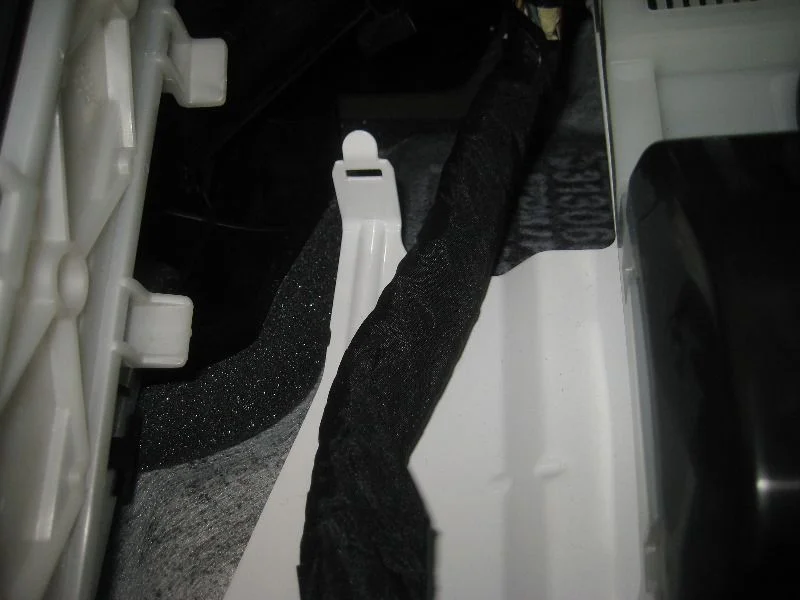

54

Верхнее отверстие на кронштейне.

Step 55
55

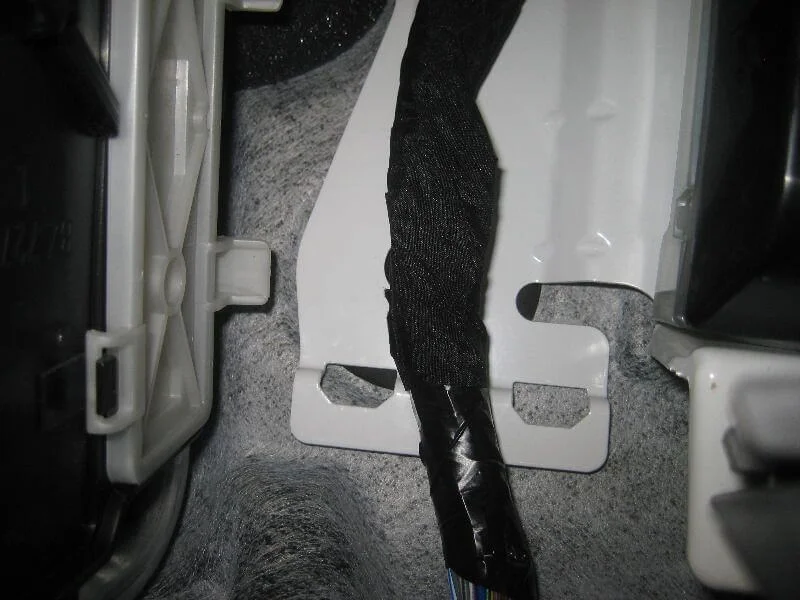

Нижние.

Step 56
56

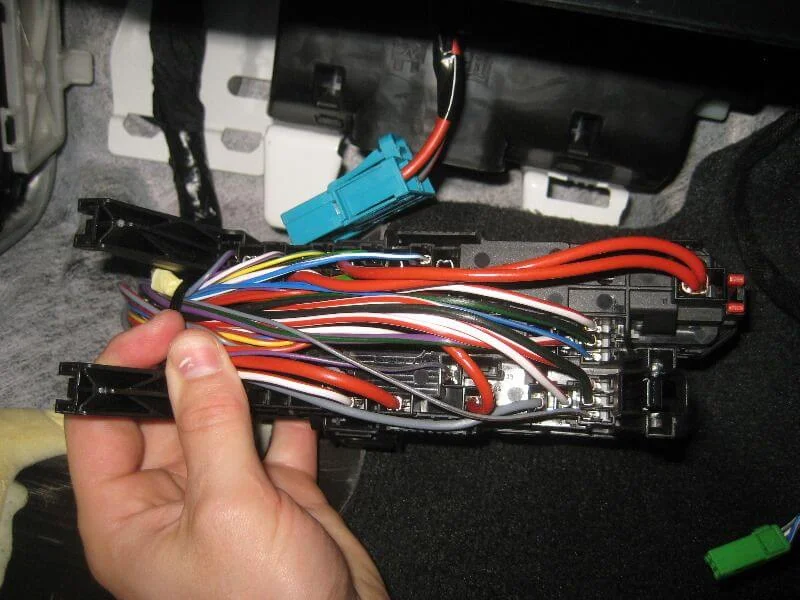

Убрать блок предохранителей в сторону.

Step 57
57

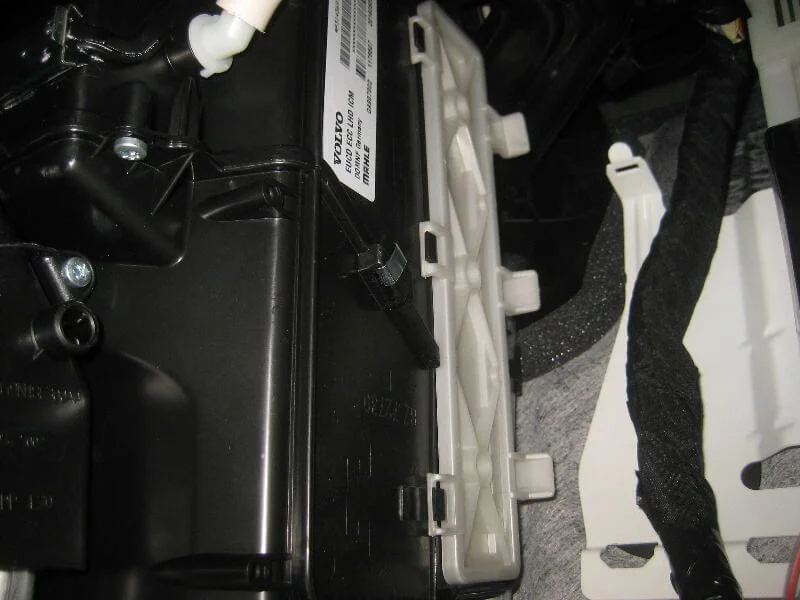

Крышка салонного фильтра.

Step 58

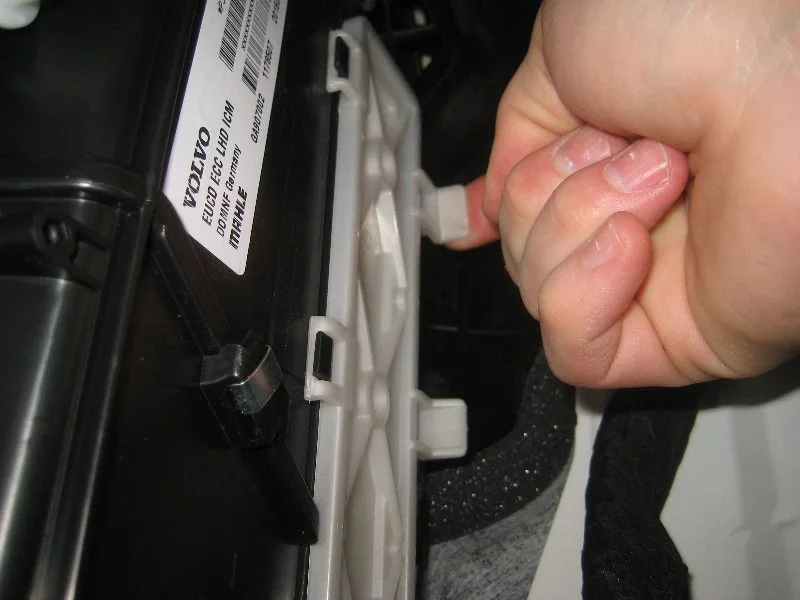

58

Освободить верхний фиксатор.

Step 59

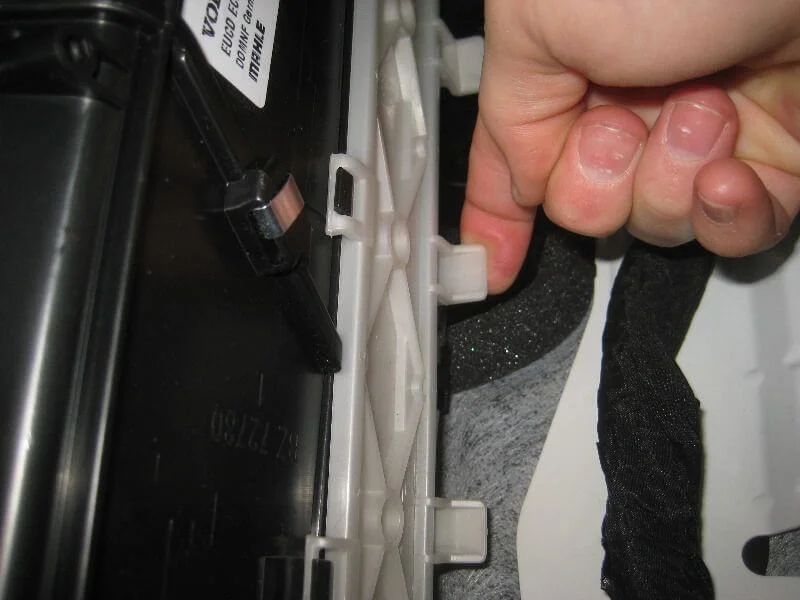

59

Средний.

Step 60
60

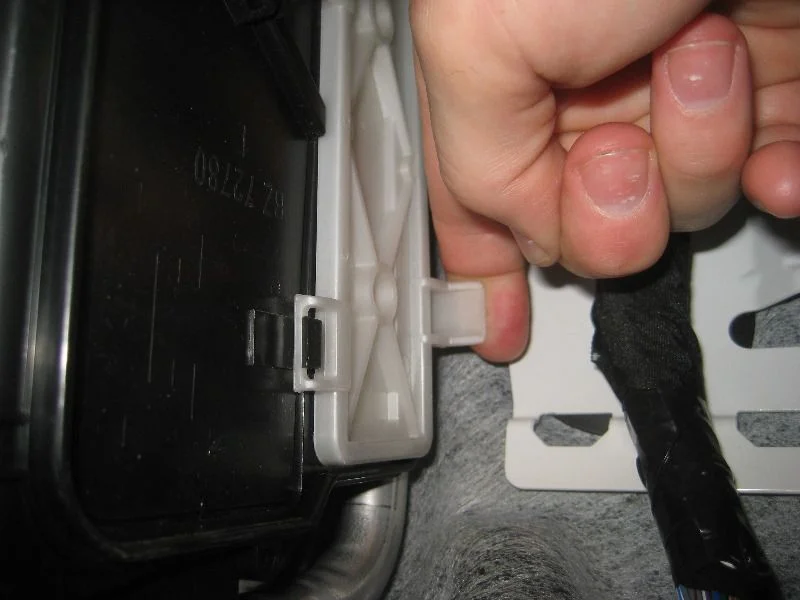

Нижний.

Step 61
61

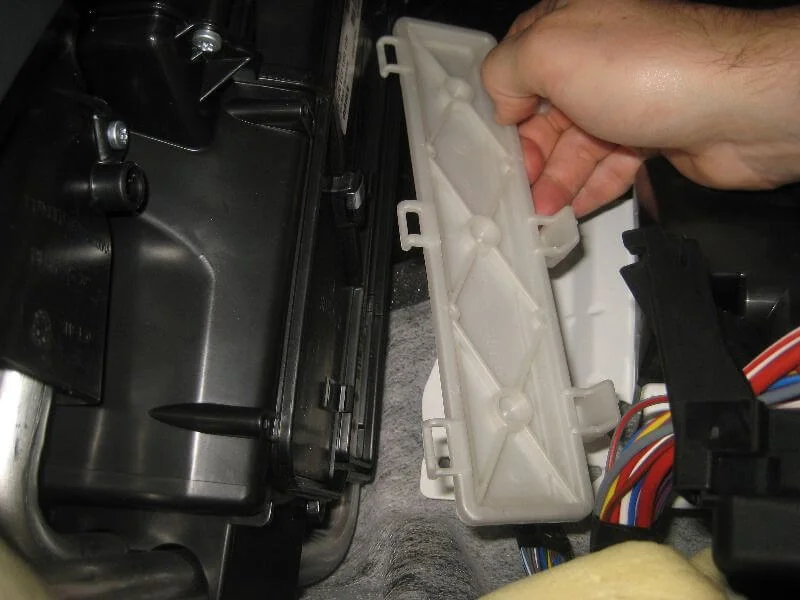

Снять крышку.

Step 62

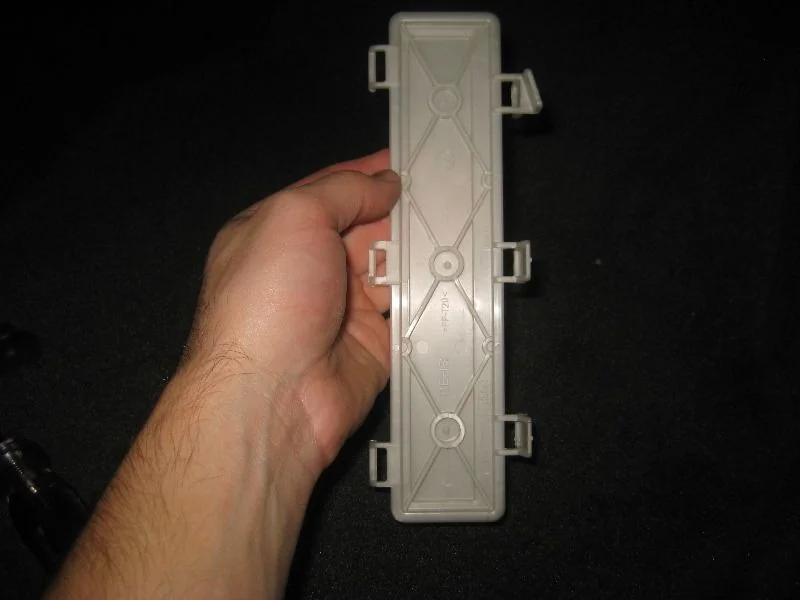

62

Крышка салонного фильтра.

Step 63
63

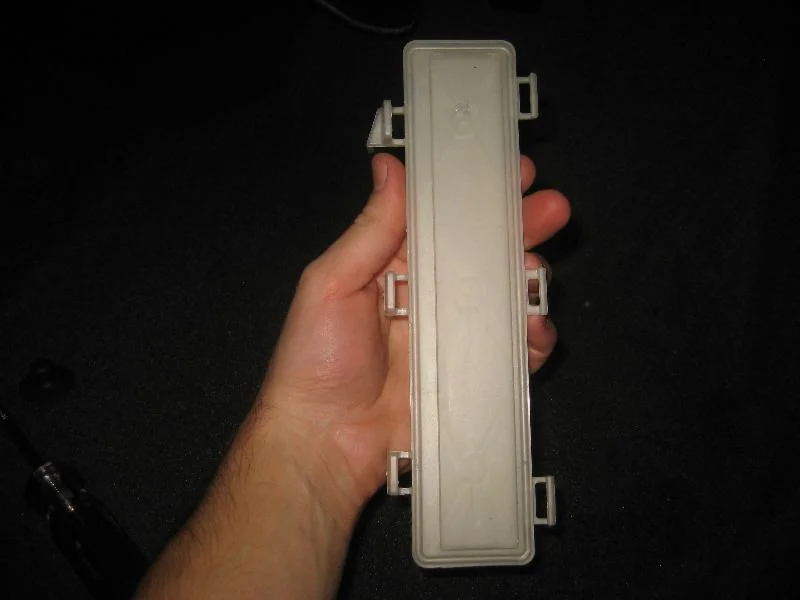

С обратной стороны.
