Замена ремня ГРМ Volvo XC60

Устанавливаем автомобиль на яму и открываем капот. Далее откручиваем крышку расширительного бачка охлаждающей жидкости чтобы не создавался вакуум при сливе жидкости.

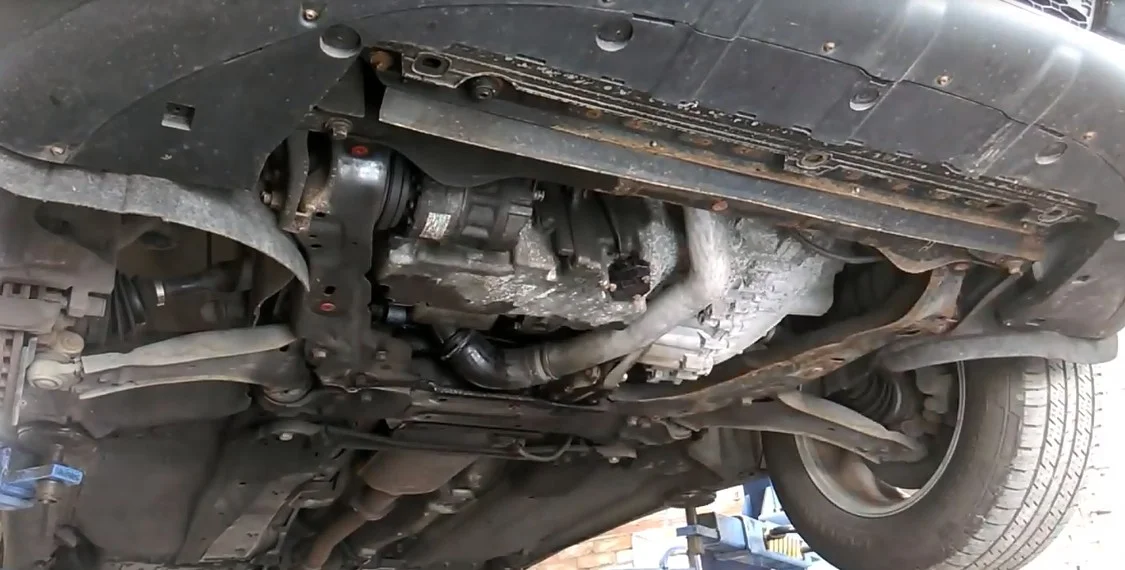

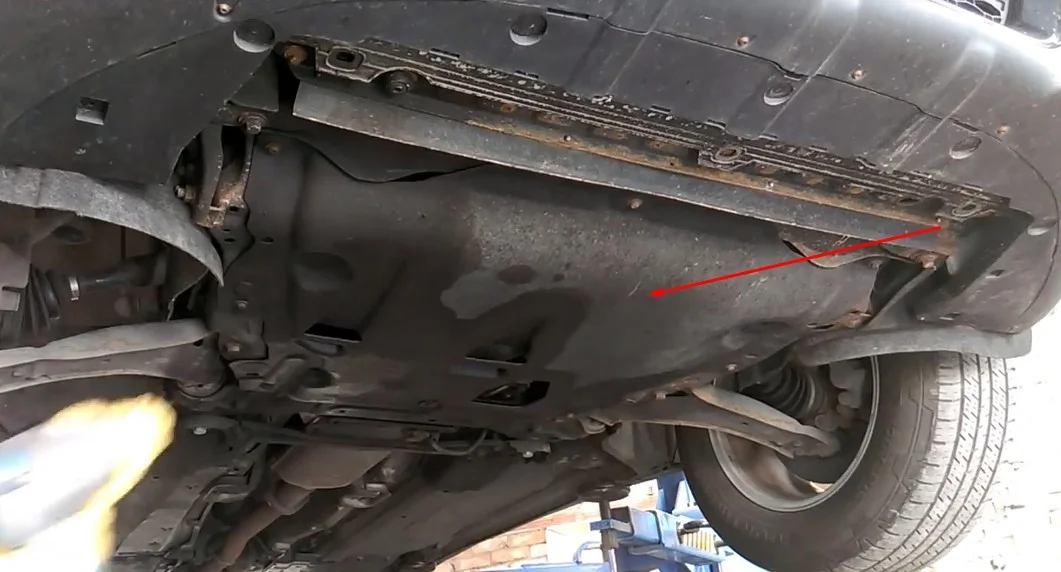

Откручиваем по периметру восемь винтов крепления защиты двигателя под Torx T30. После откручивания винтов снимаем защиту.

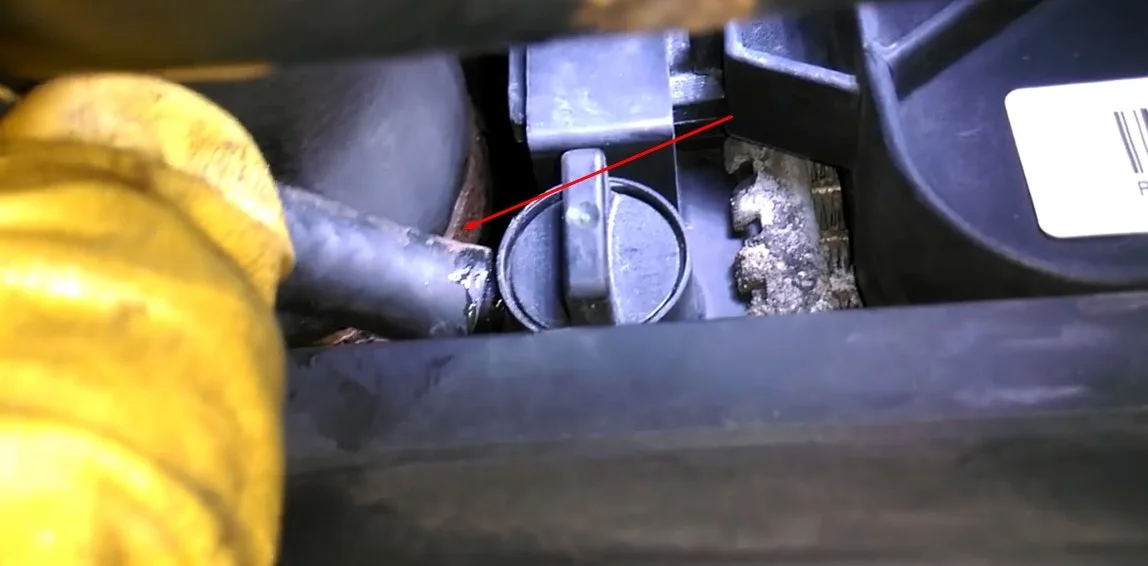

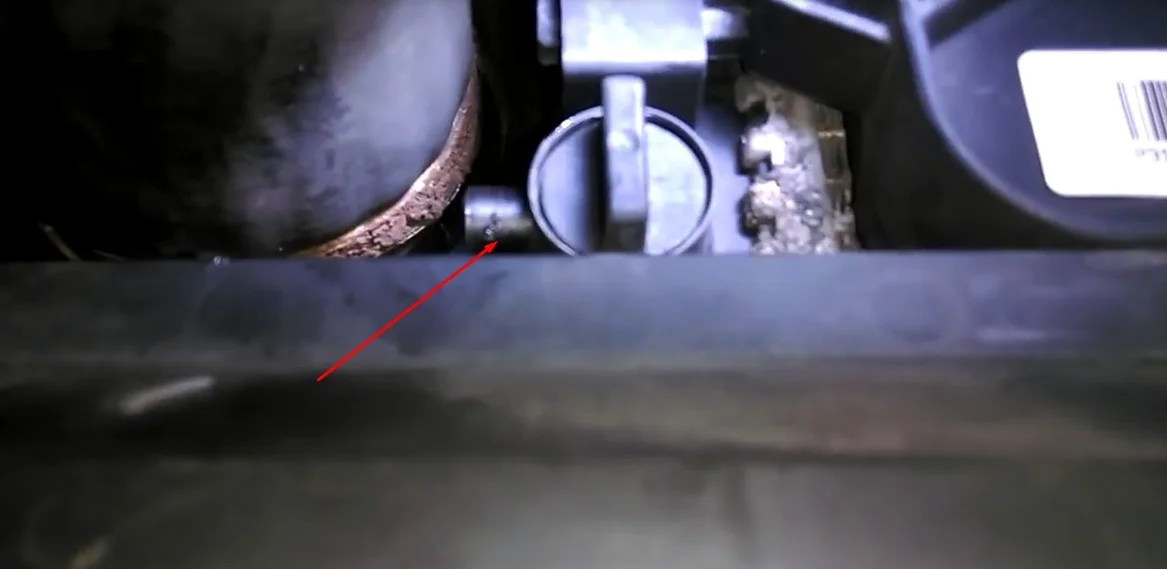

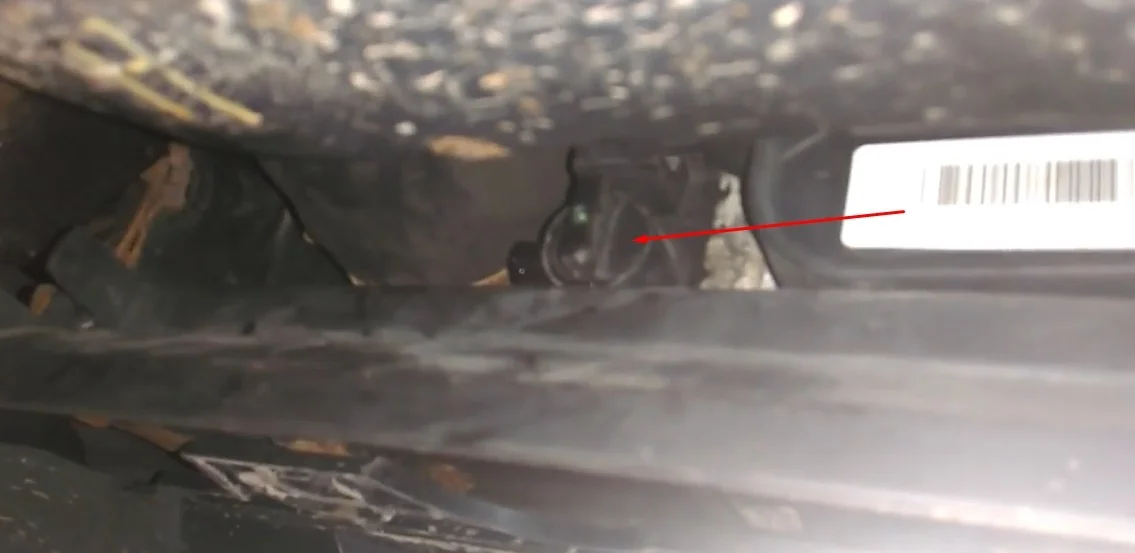

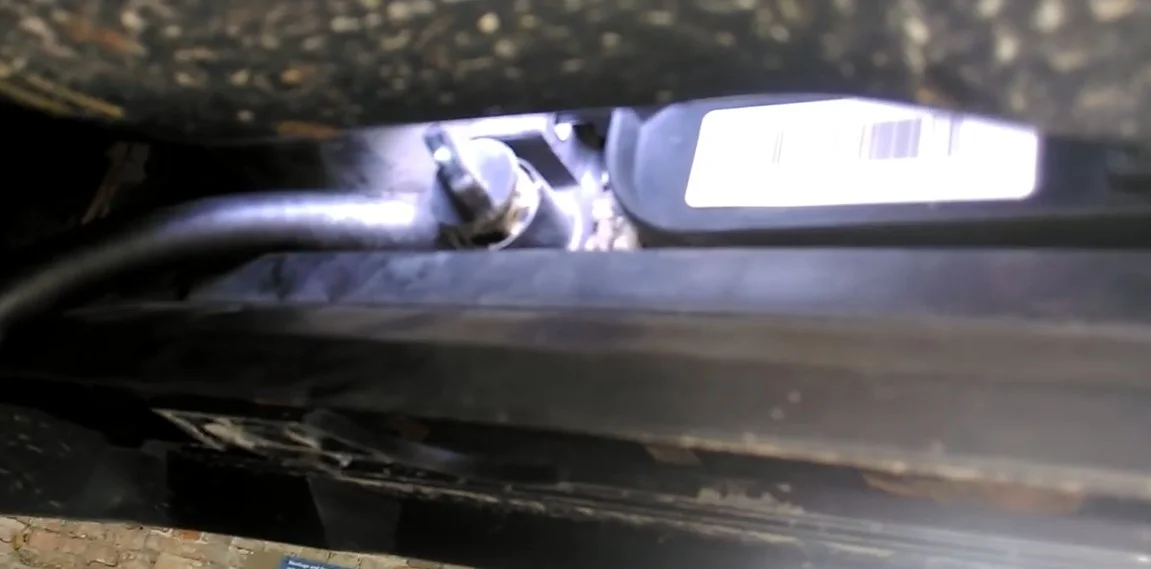

Одеваем на выход возле краника слива охлаждающей жидкости из радиатора шланг и выводим его в посуду для сбора ОЖ. Кран расположен слева радиатора по ходу движения автомобиля.

Против часовой стрелки поворачиваем кран и сливаем ОЖ.

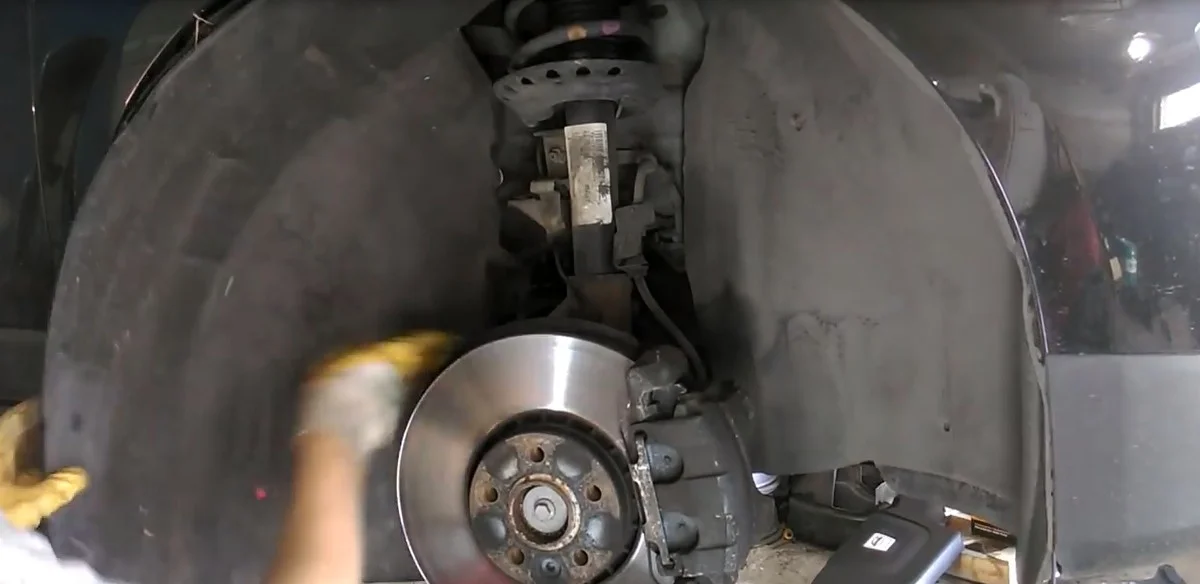

Пора ОЖ сливается, нам нужно демонтировать передний правый подкрылок. Поддомкрачиваем и демонтируем колесо.

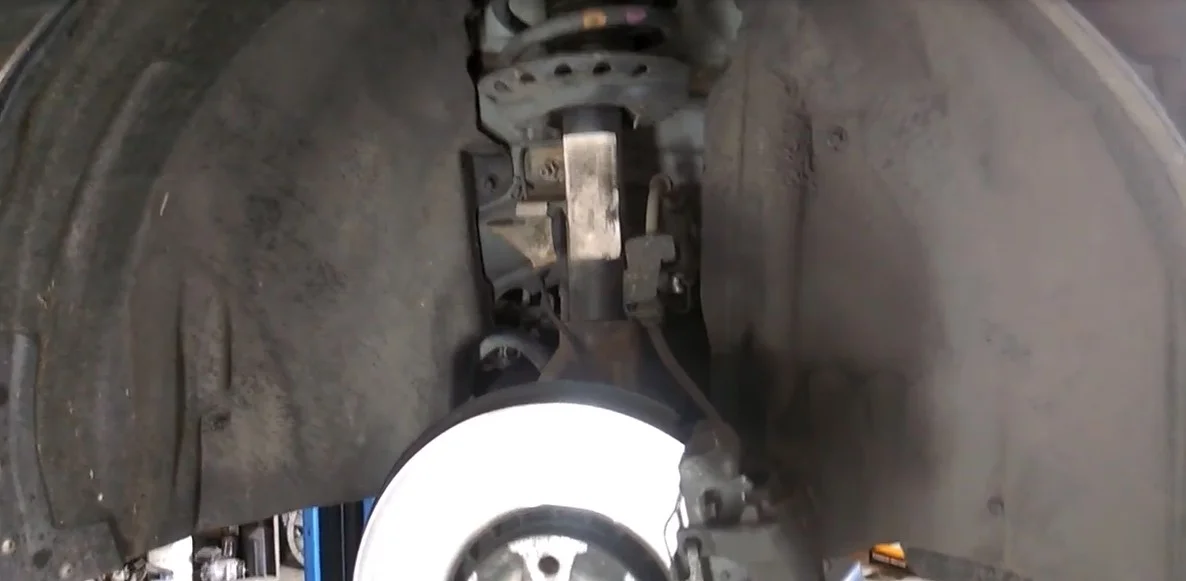

Откручиваем пять винтов крепежа подкрылка к бамперу под Torx T25, а также с противоположной стороны три винта, которые крепят подкрылок к накладке порога. Еще откручиваем три пластиковые гайки под головку на десять, а также вынимаем заглушку которая крепит подкрылок к подрамнику. После откручивания всех точек крепежа, демонтируем подкрылок.

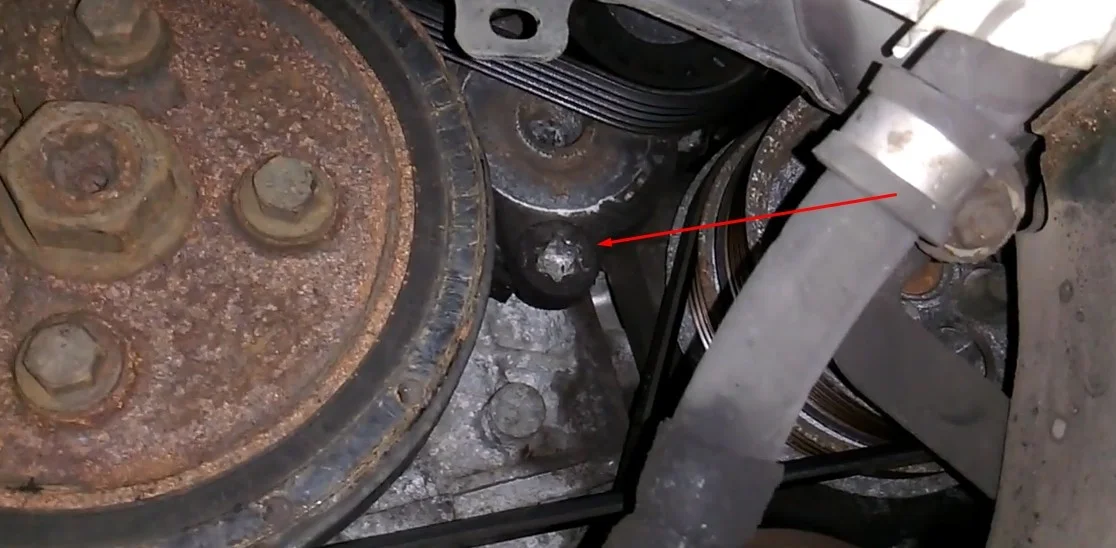

Снимаем приводной ремень, тот который на шкиву коленчатого вала. Вставляем в механизм натяжения ремня звездочку T60 и отгибаем механизм против часовой стрелки тем самым ослабляя приводной ремень. Если вы не будете менять этот ремень, то перед снятием сделайте метку как он стоял.

Отсоединяем шланг и закручиваем кран слива ОЖ.

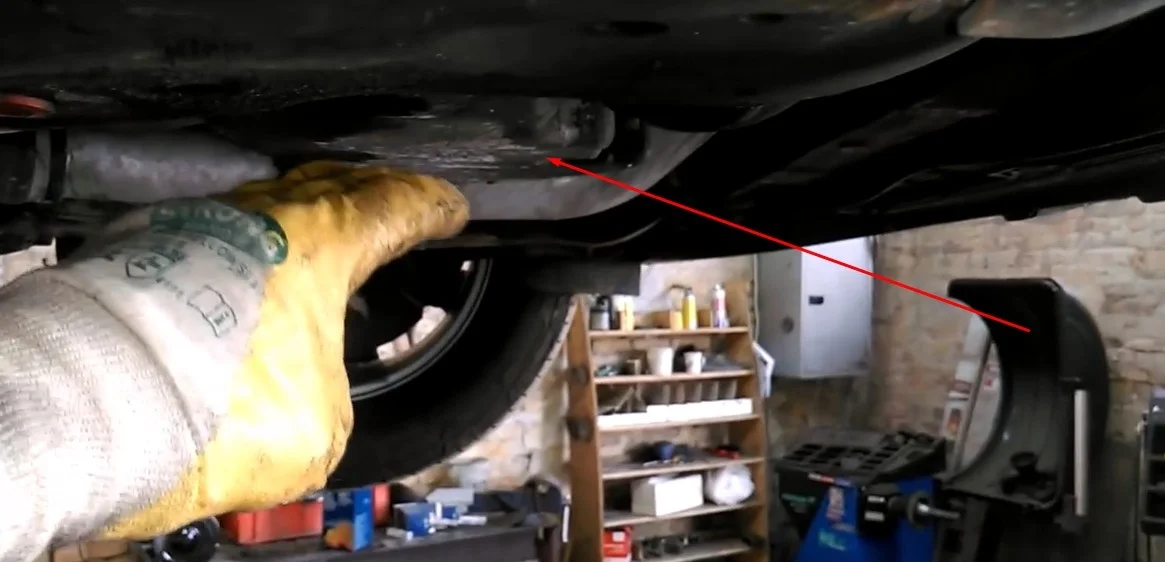

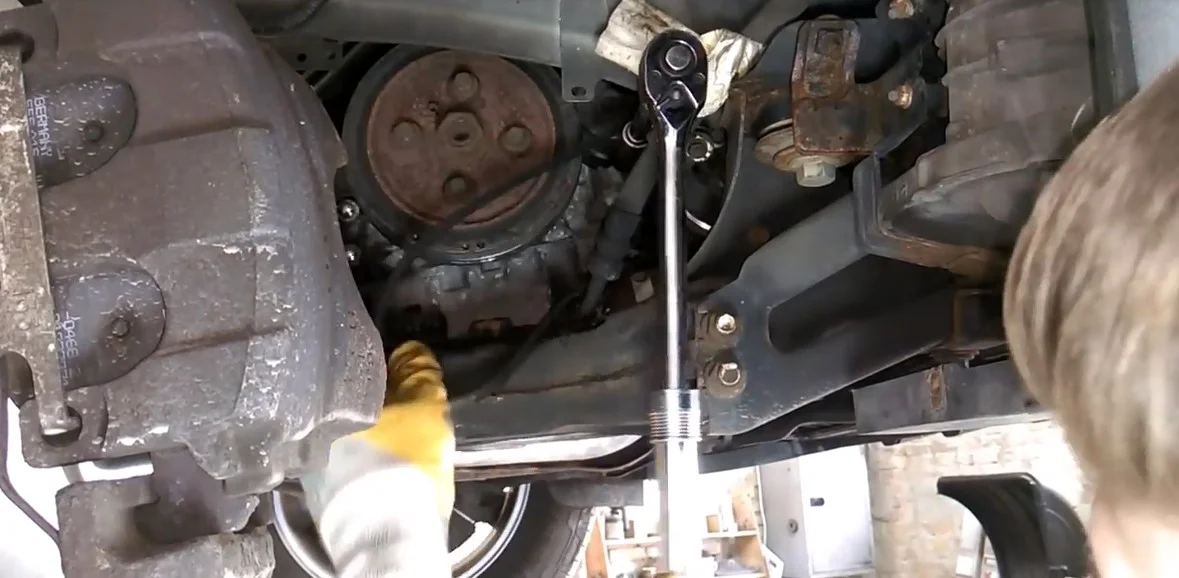

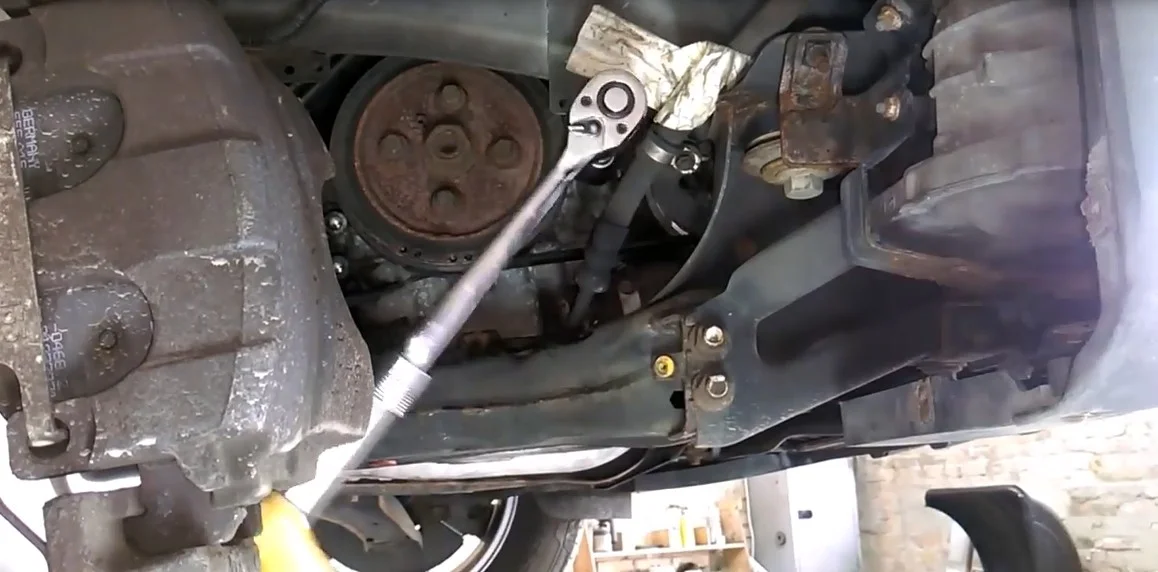

Подставляем домкрат под двигатель, но не подпираем его, ставим его где-то на расстоянии 1 сантиметра. Желательно подставить доску чтобы не пробить поддон.

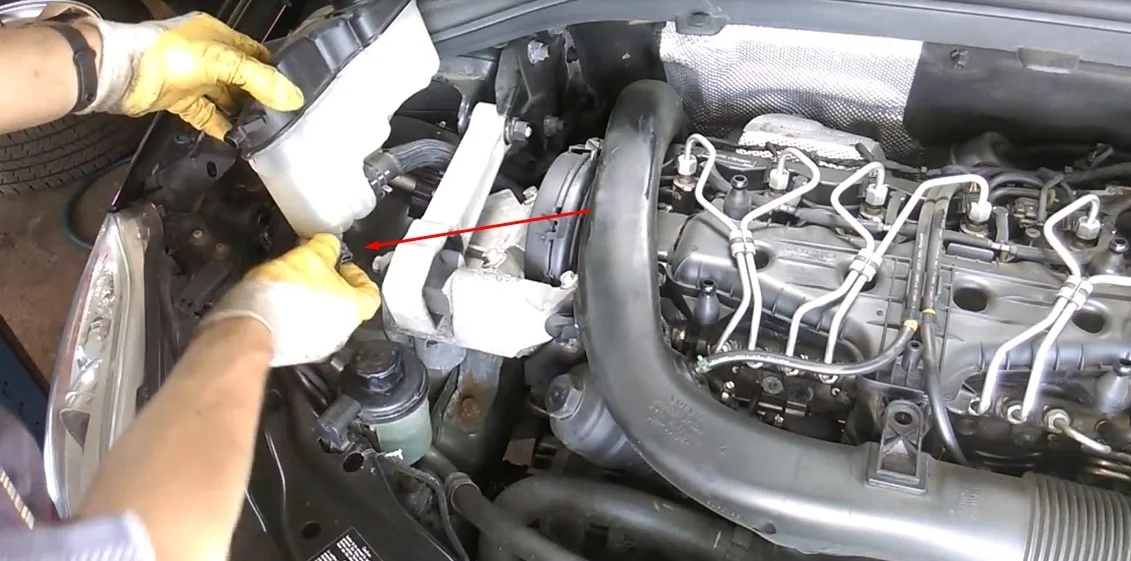

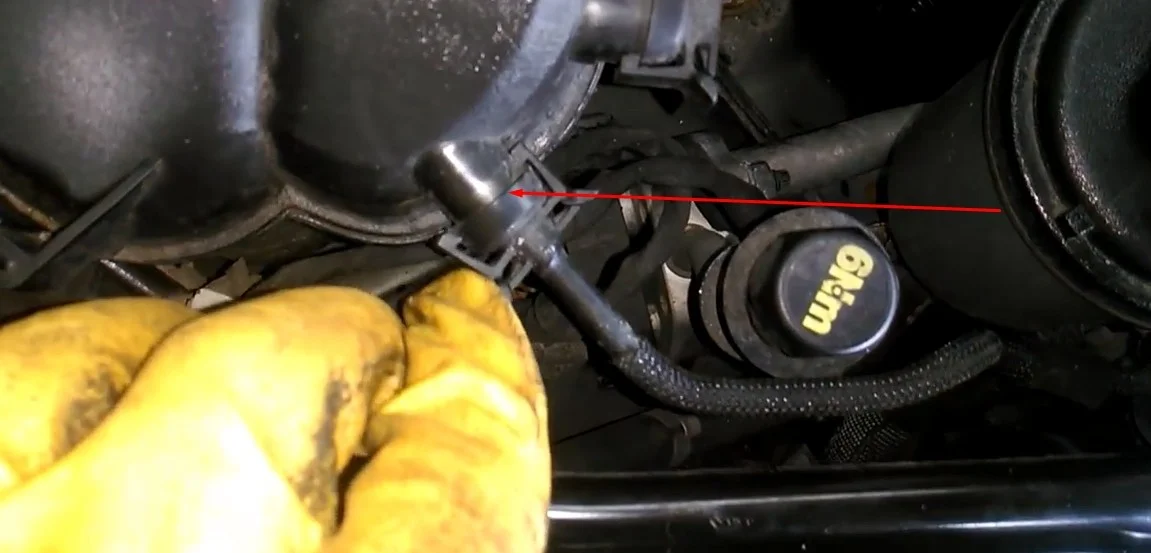

Теперь нам нужно демонтировать расширительный бачок ОЖ. Начинаем с того что отсоединяем трубку обратного тока. Сжимаем по бокам фиксаторы и стягиваем.

Отворачиваем болт крепежа бачка под головку на восемь.

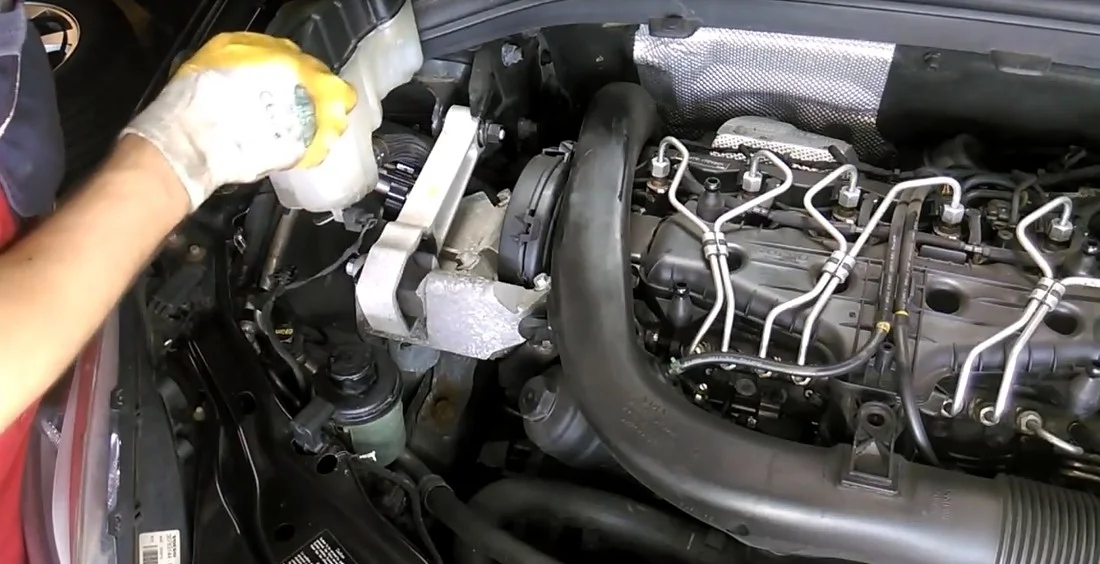

Сдергиваем вверх бачок с боковой защелки.

Сжимаем по бокам фиксаторы и отключаем датчик уровня ОЖ.

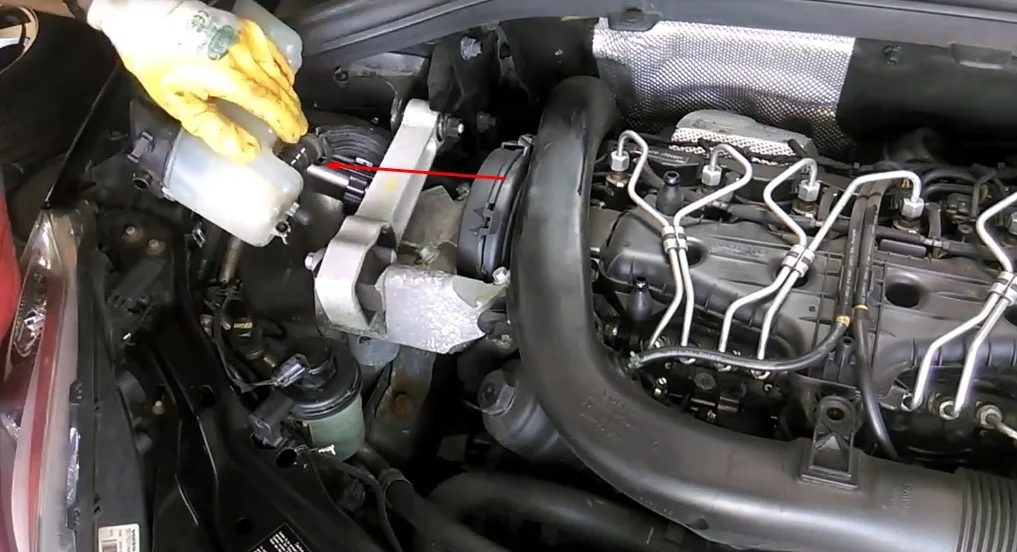

Пассатижами сжимаем хомут крепежа патрубка и уводим его в сторону. После снятия хомута, снимаем патрубок и убираем бачок в сторону.

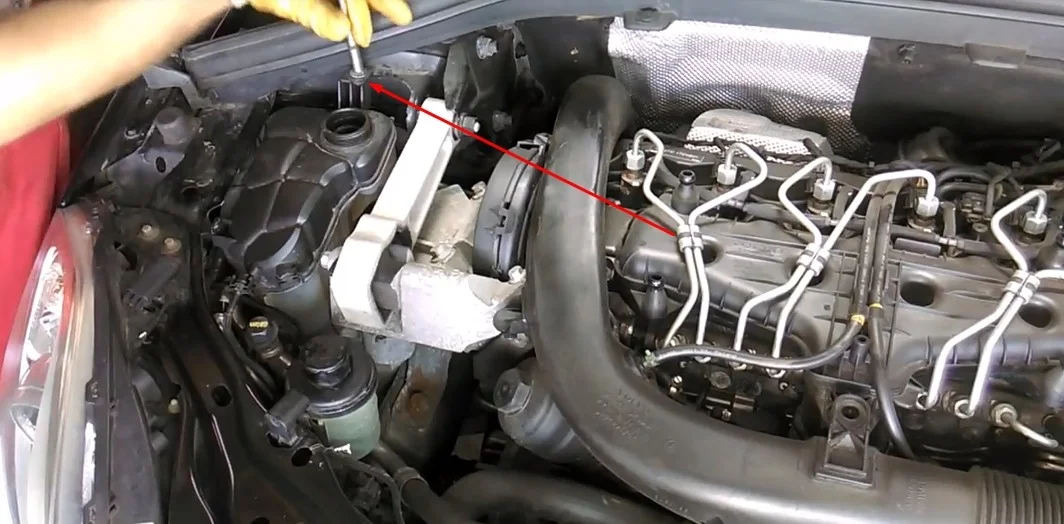

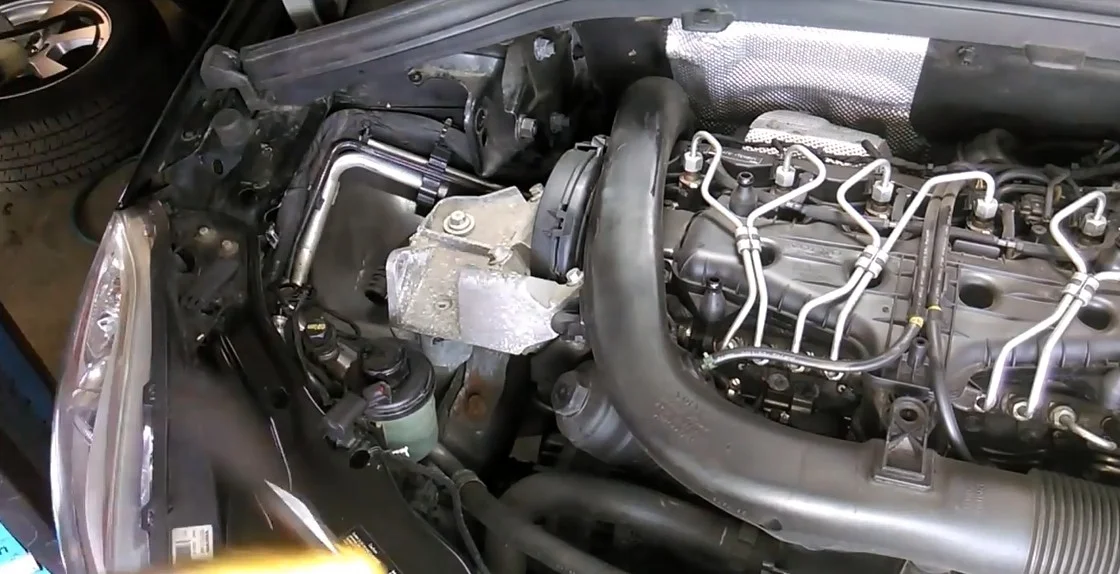

Откручиваем два болта и убираем в сторону косточку. Болты под головку на тринадцать.

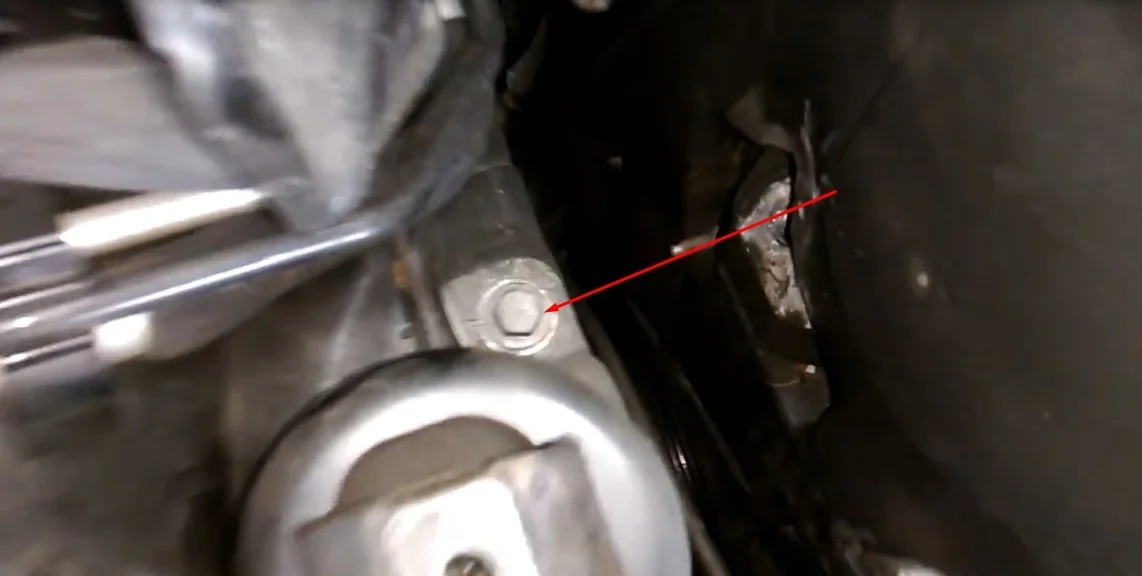

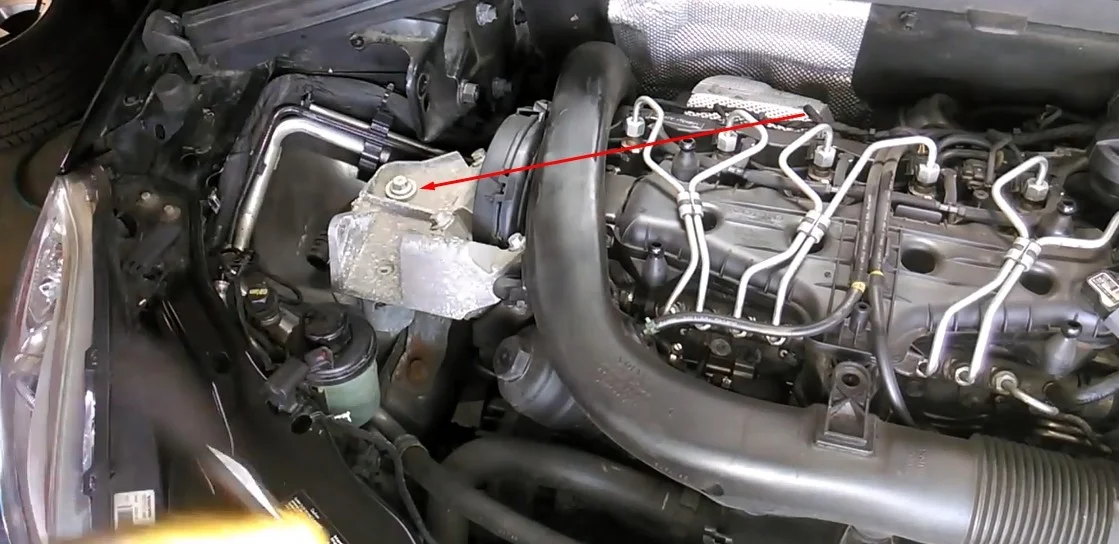

Откручиваем болт крепежа переднего кронштейна к опоре двигателя. Болт под головку на семнадцать.

Поддомкрачиваем двигатель так чтобы он отошел от подушки.

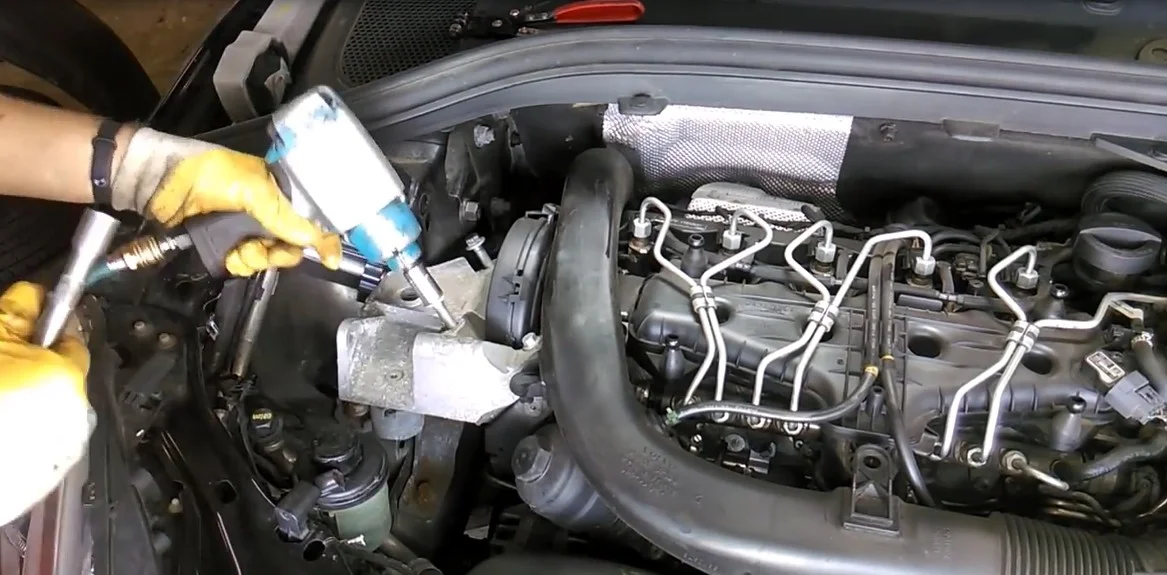

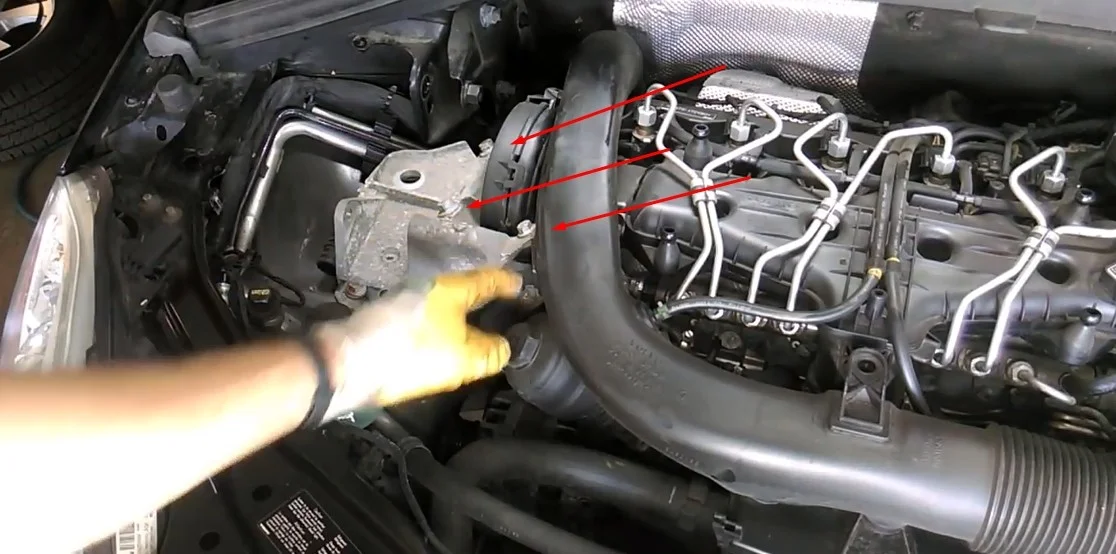

Откручиваем кронштейн передней опоры от силового агрегата. Два болта под головку на пятнадцать, один на тринадцать.

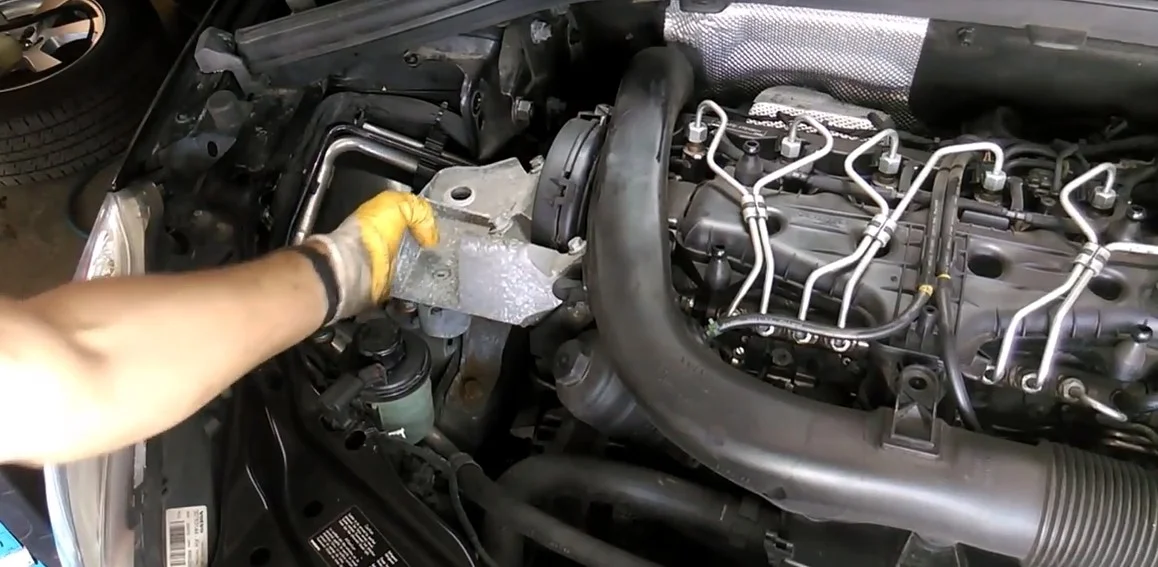

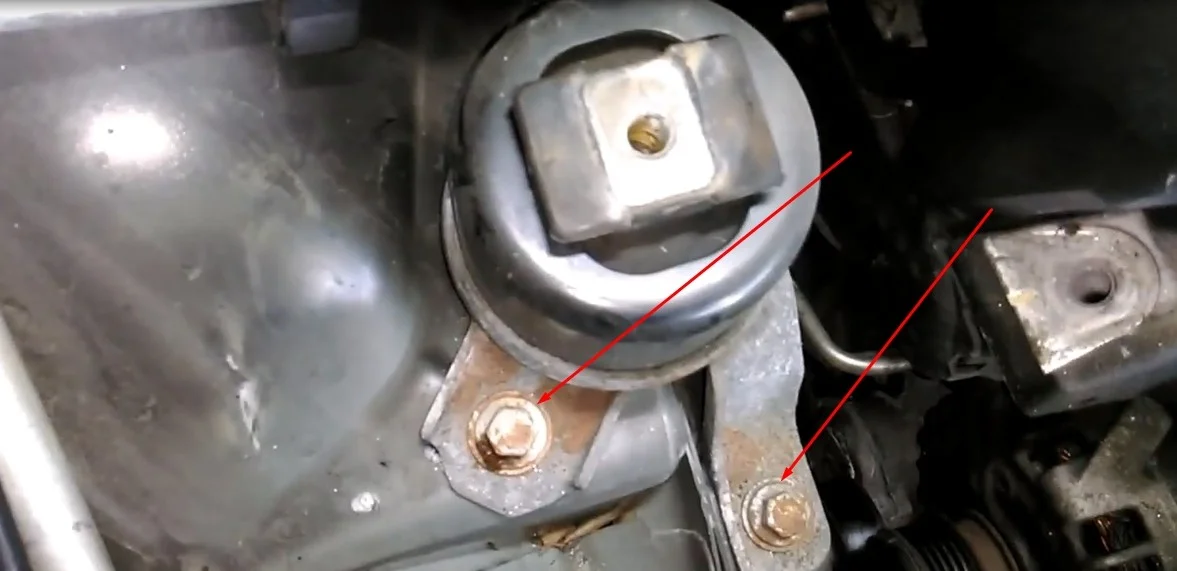

Для лучшего удобства отворачиваем 3 болта крепежа опоры и убираем ее. Болты под головку на пятнадцать.

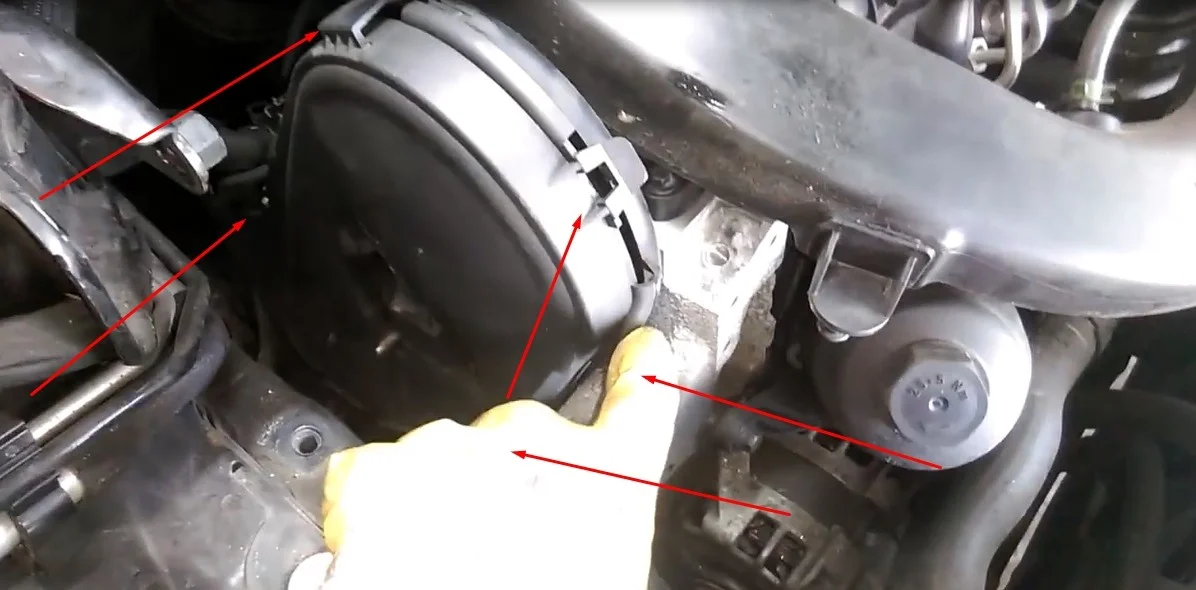

Теперь нам нужно снять кожух ремня ГРМ. Откручиваем головкой на восемь гайку крепежа кожуха и по периметру отщелкиваем кожух. После снятия кожуха обратите внимание на сальник распредвала, если он подтекает, его обязательно нужно заменить.

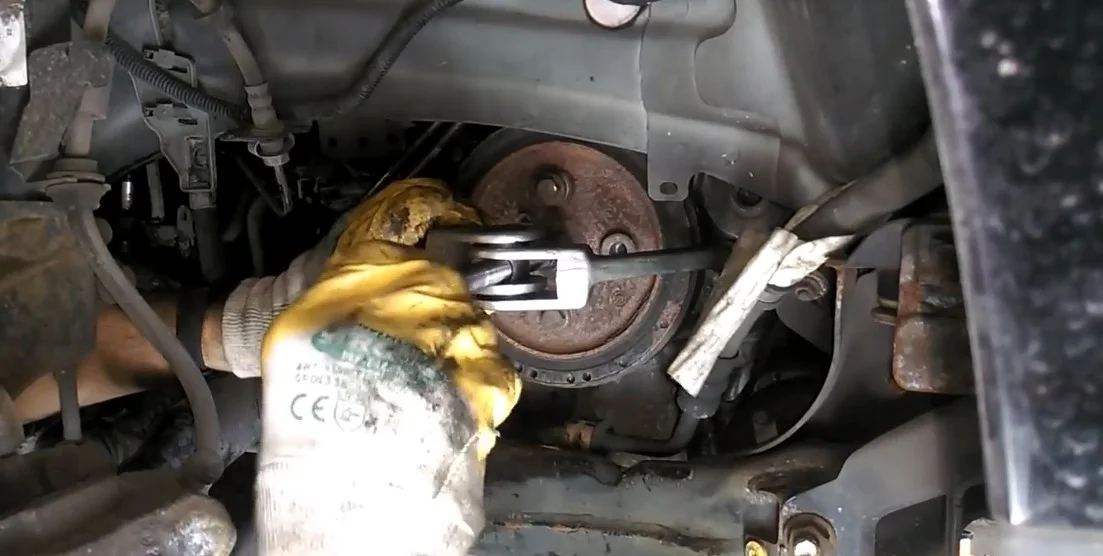

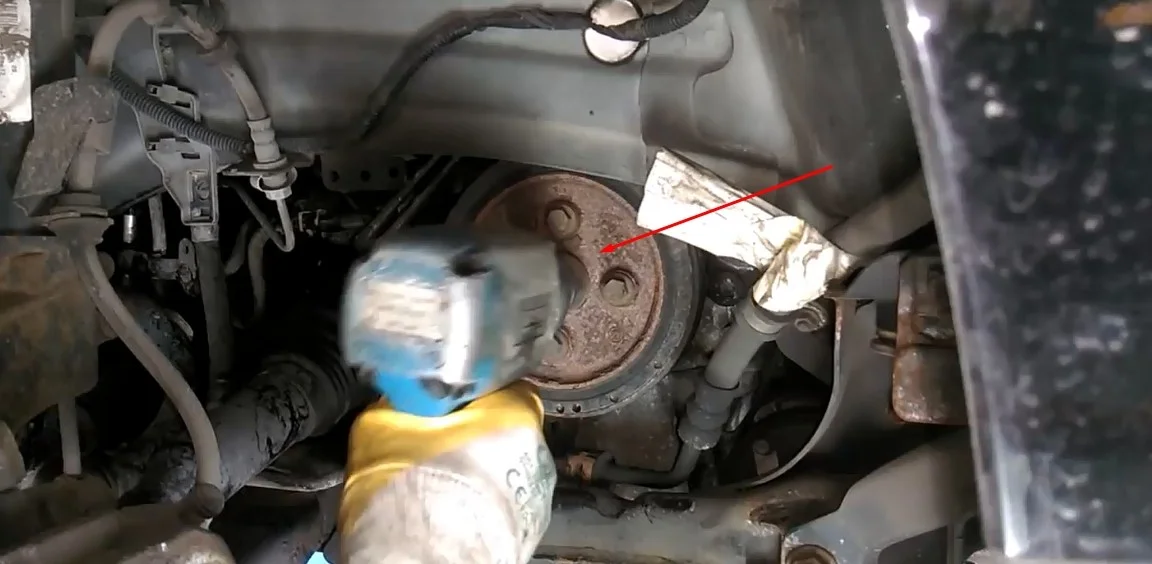

Отворачиваем гайку крепежа шкива коленчатого вала. Гайка под головку на тридцать. Если у вас нет пистолета, нужно застопорить коленчатый вал. Сделать это можно подложив что-то в зубцы венца маховика или другим способом зафиксировать маховик.

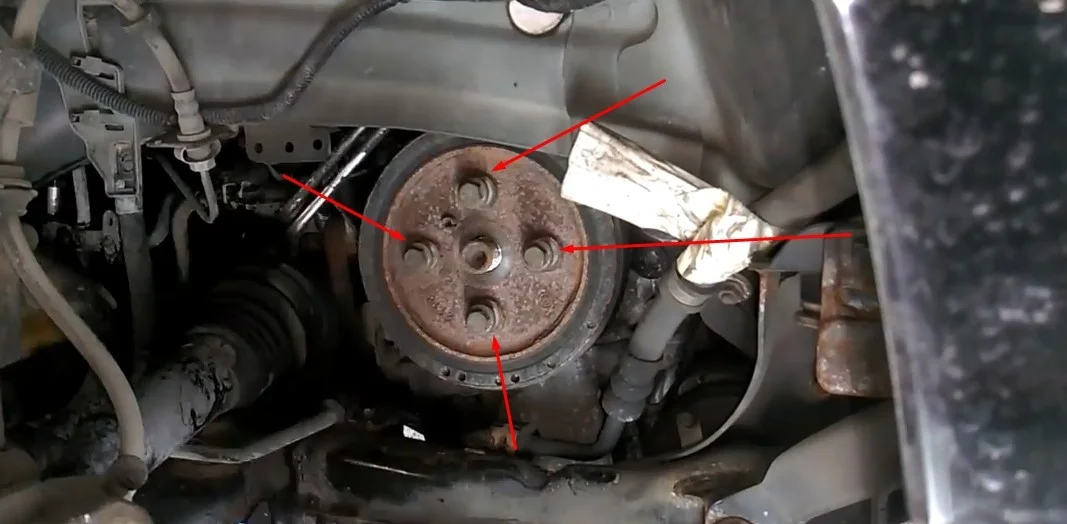

Откручиваем еще четыре болта крепежа шкива коленчатого вала. Два противоположных болта откручиваем не полностью, а где-то наполовину. Все они под головку на тринадцать.

Одеваем съемник и даем натяг на страгивание шкива коленчатого вала. После того как дали натяг, стучим молотком по головкам болтов. Это нужно для того чтобы шкив снялся, а звезда осталась на месте. Проделываем эту процедуру пока шкив освободится.

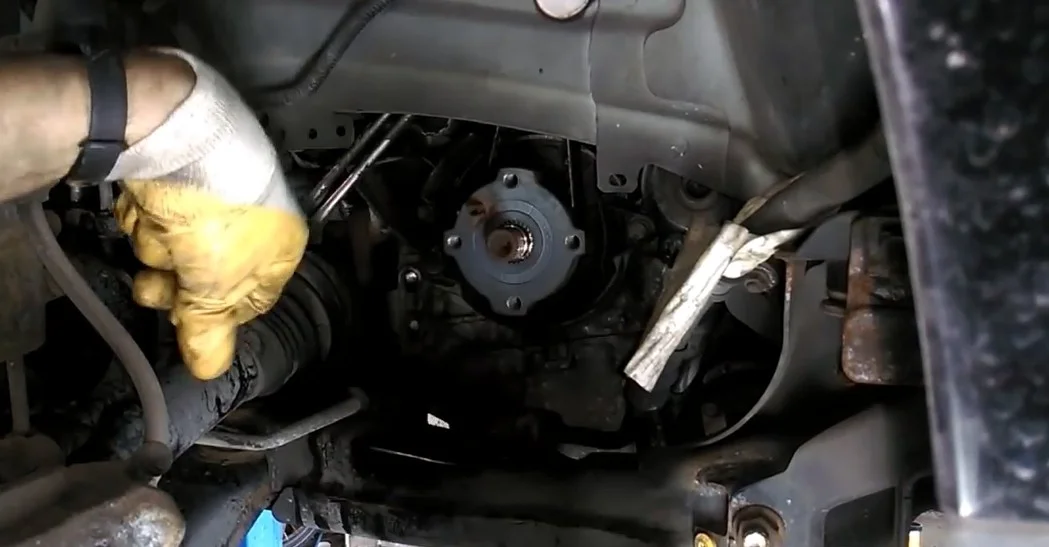

Выкручиваем два болта полностью и снимаем шкив.

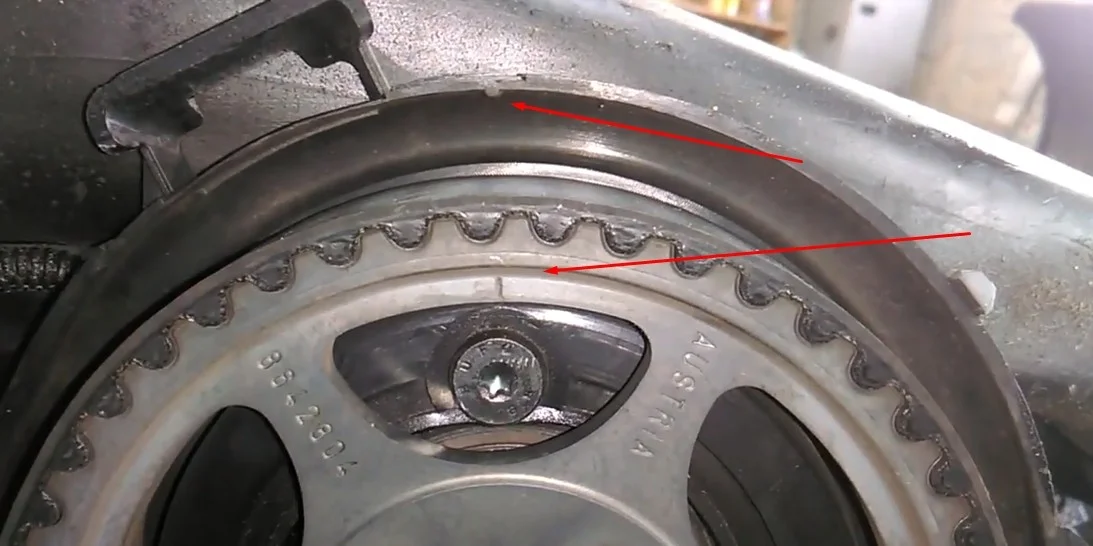

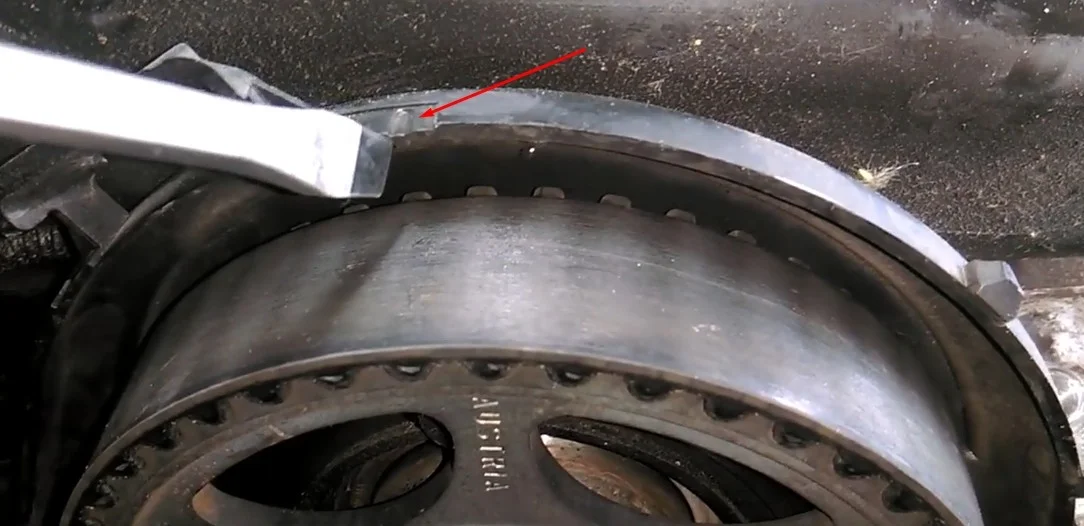

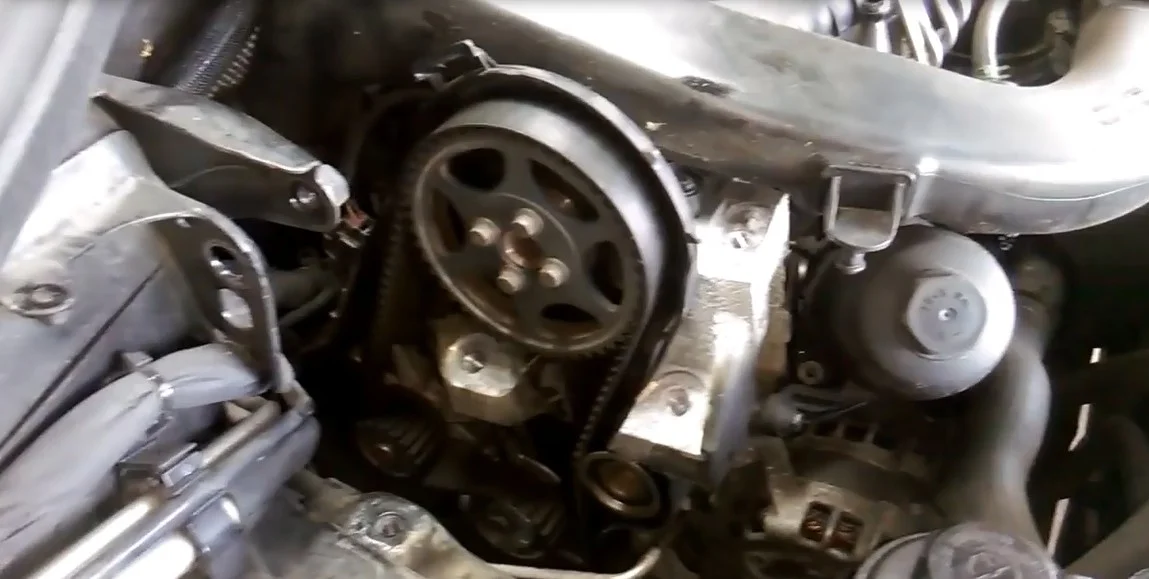

Теперь нужно установить метки. Совмещаем риску на звезде распредвала с риской на задней части защиты ремня ГРМ. Наживляем гайку крепежа шкива на вал и вращаем двигатель по часовой стрелке до совпадения отметок.

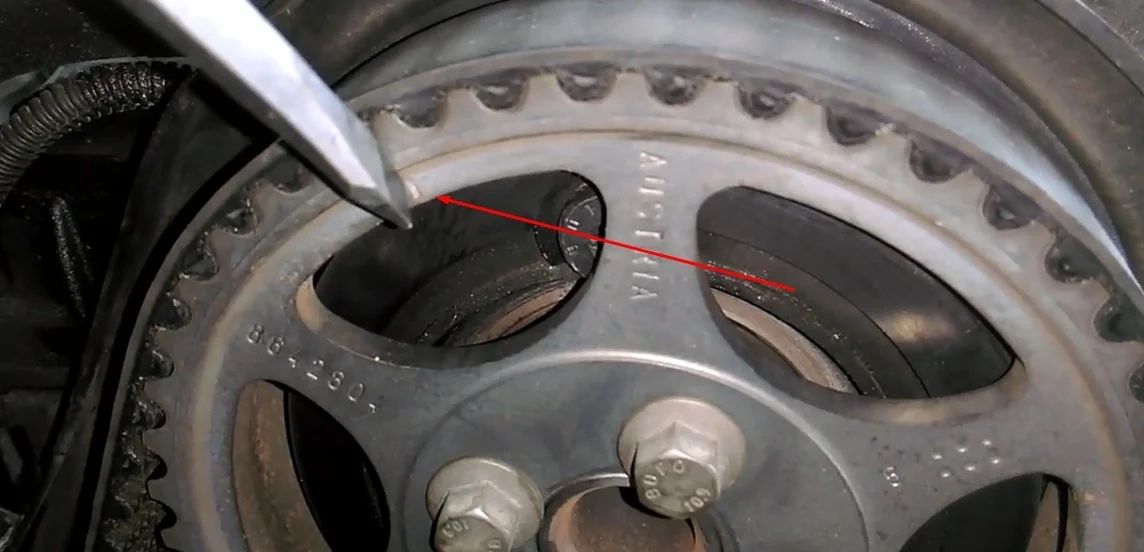

После совмещения меток звезды распредвала, должны совместиться метки звезды коленчатого вала.

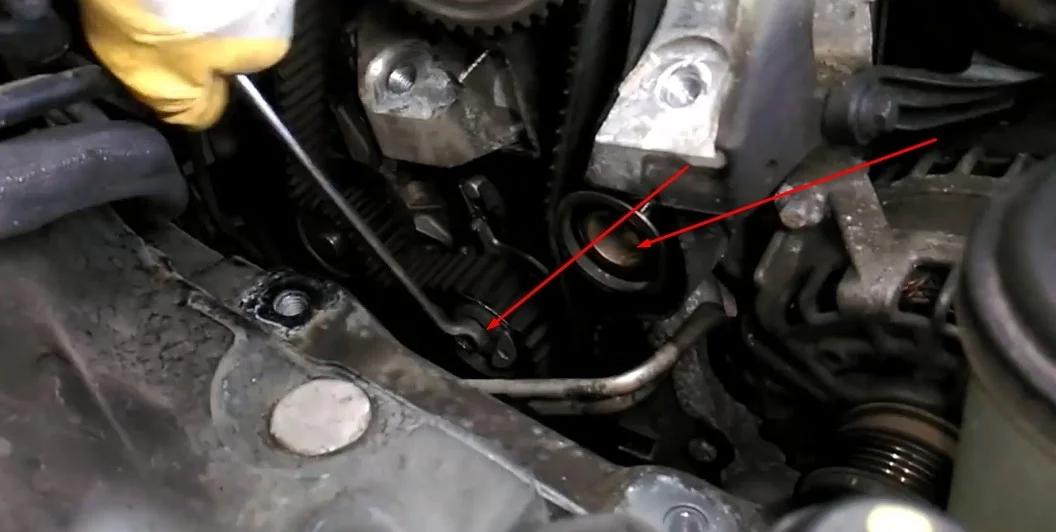

Накидным ключом на двенадцать откручиваем и демонтируем натяжной ролик. Также откручиваем и демонтируем обводной ролик.

После того как демонтировали ролик, снимаем ремень.

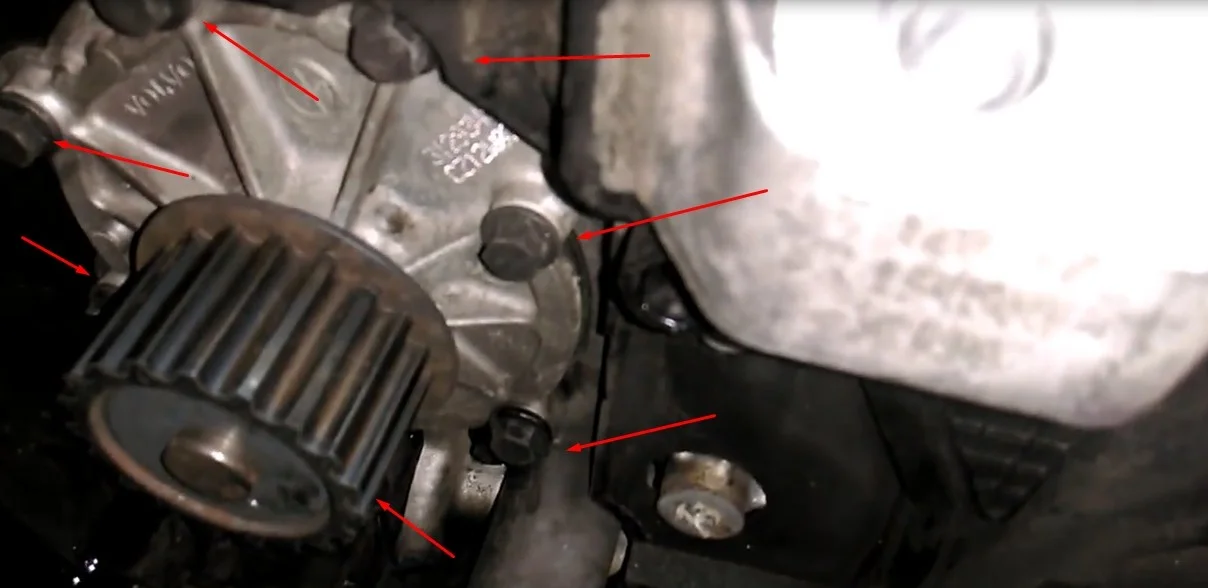

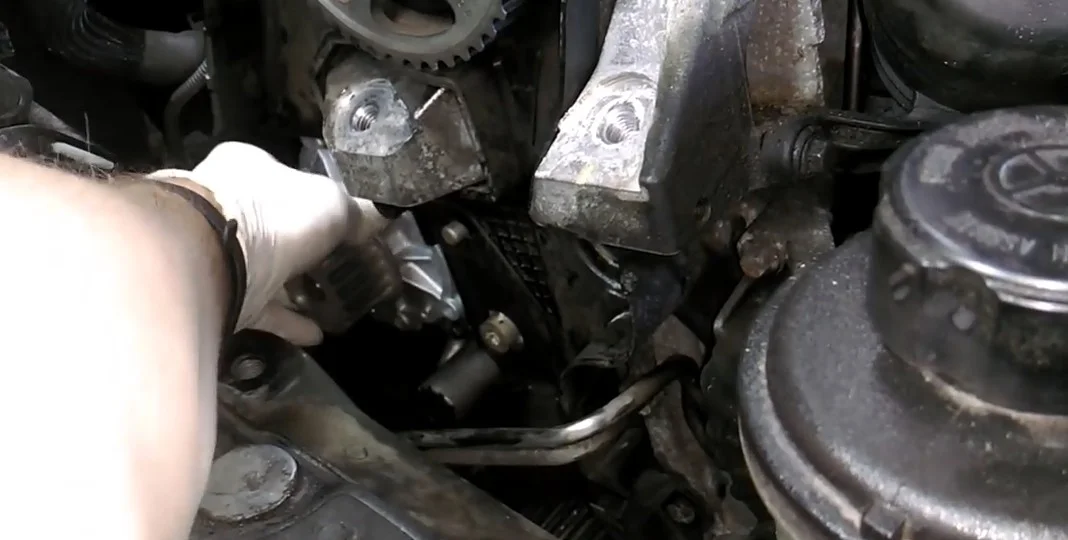

Переходим к замене помпы. Откручиваем семь болтов крепления помпы и снимаем ее. Болты под головку на десять.

Подготавливаем место для новой прокладки и устанавливаем ее на направляющие.

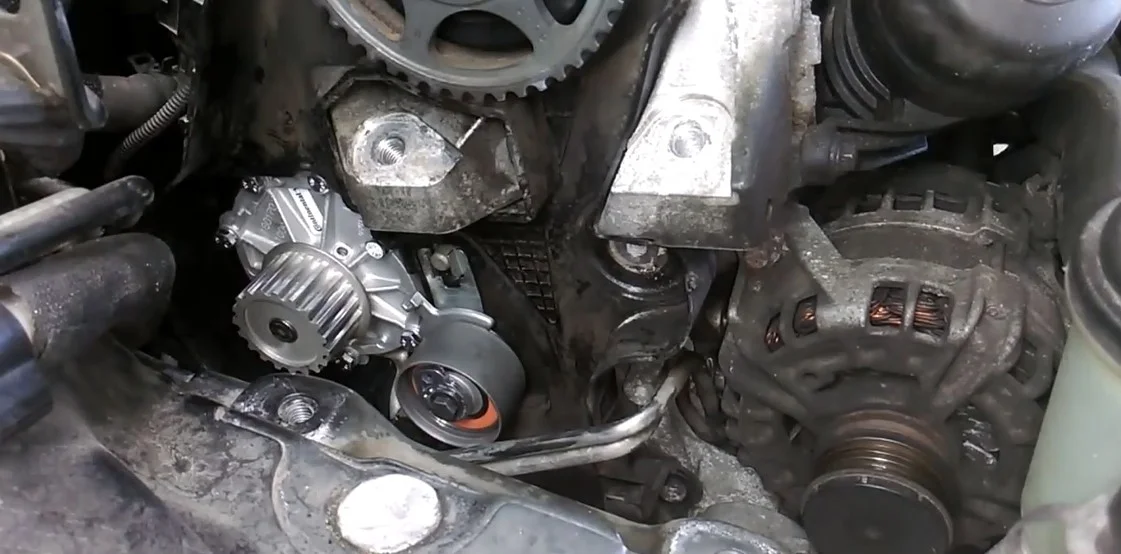

Устанавливаем новую помпу и равномерно поджимаем болты. Затягиваем их с усилием 10 Нм.

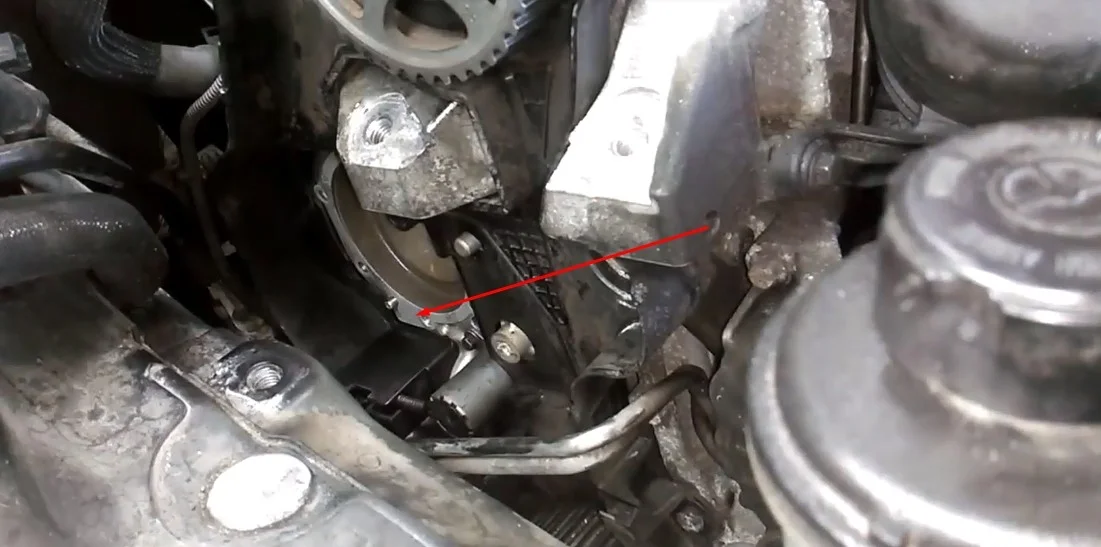

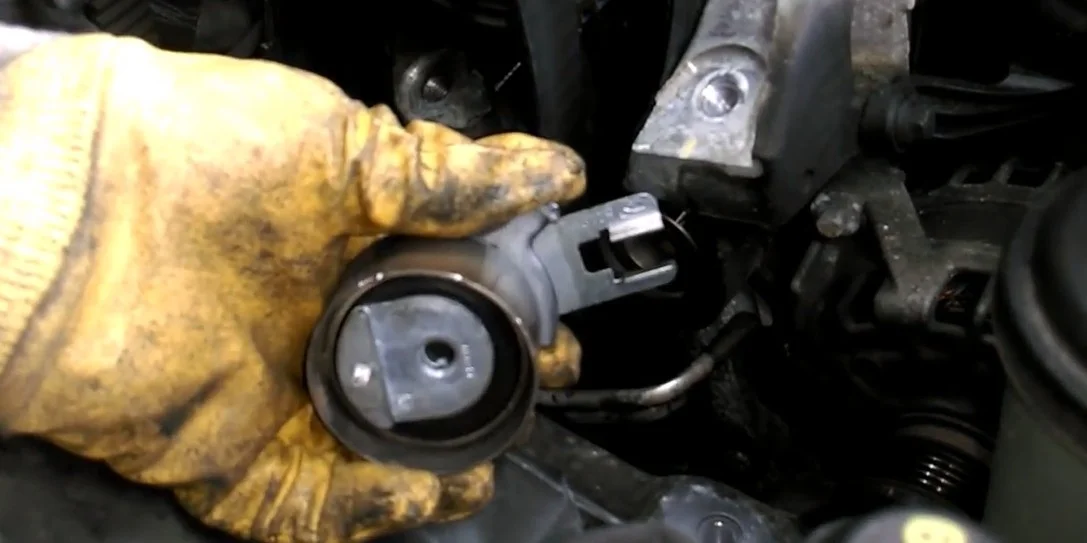

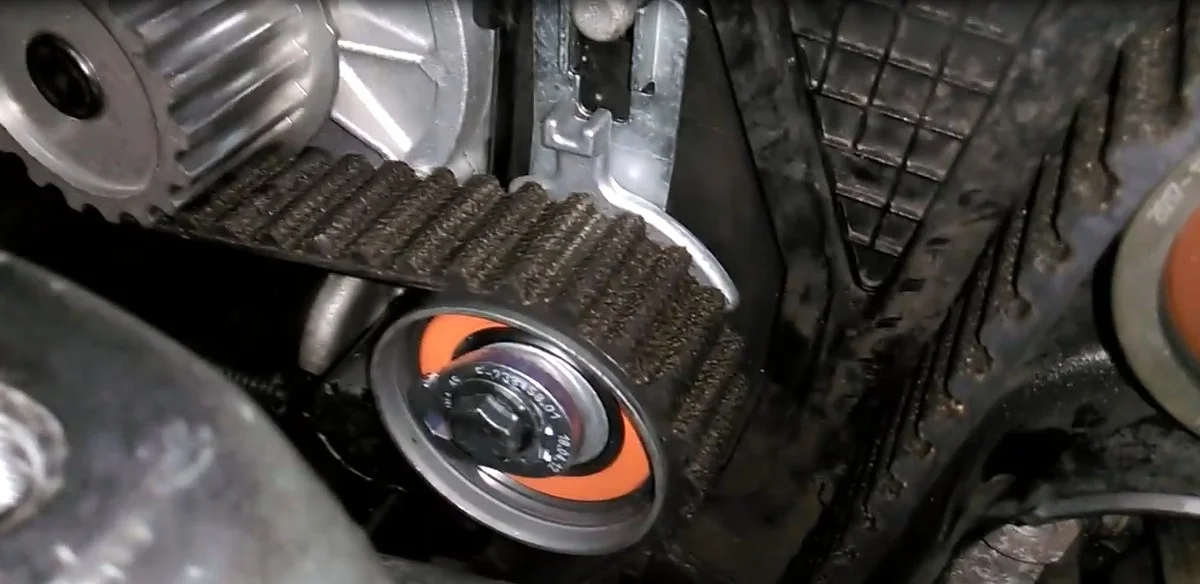

Монтируем натяжной ролик. После установки вилка ролика должна обходить выступ на блоке двигателя с двух сторон. Ставим ролик, закручиваем болт почти до упора, но так чтобы центральный механизм свободно вращался.

С помощью центрального механизма отводим ролик так, чтобы он был максимально близок к помпе.

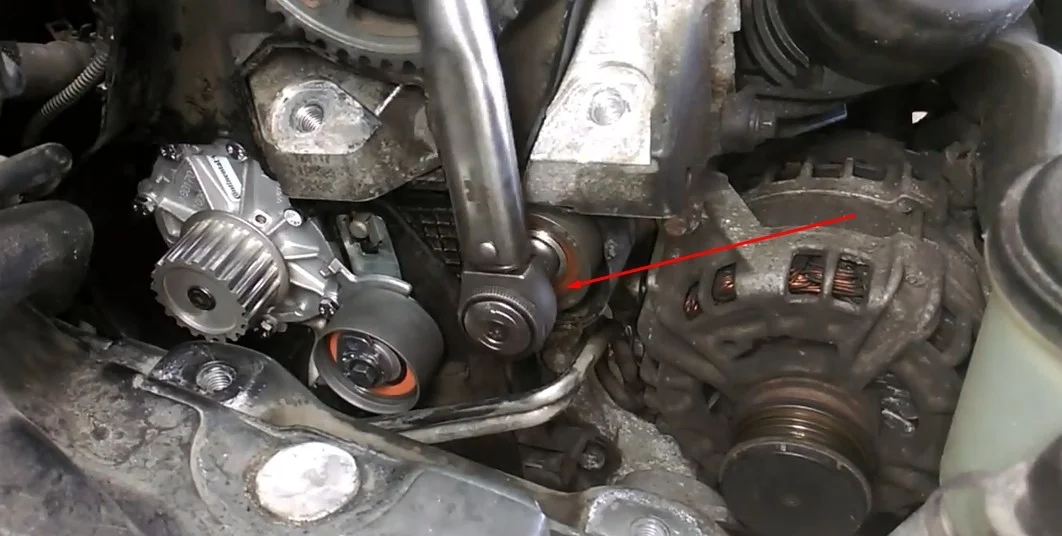

Ставим обводной ролик и затягиваем болт крепления с усилием 24 Нм.

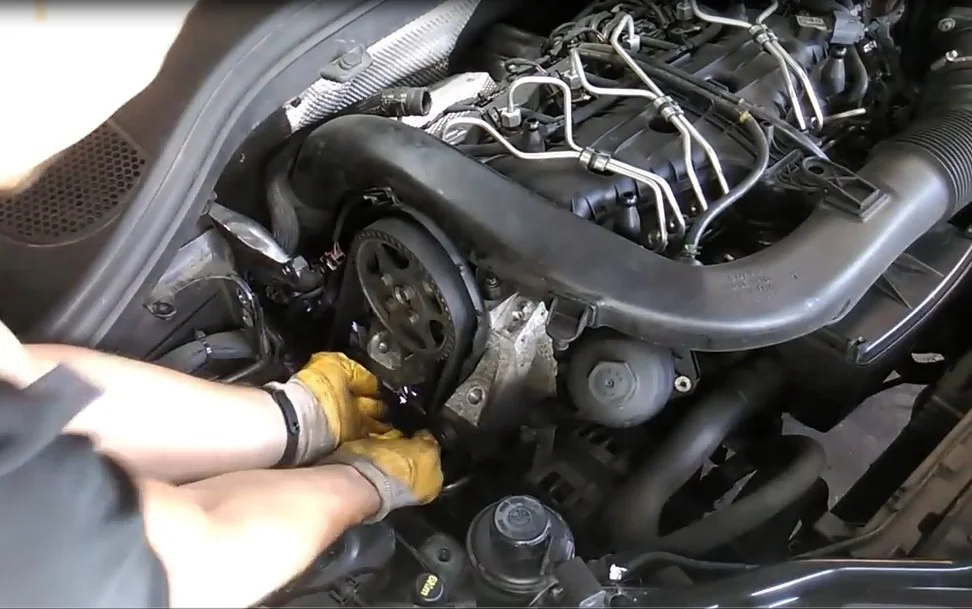

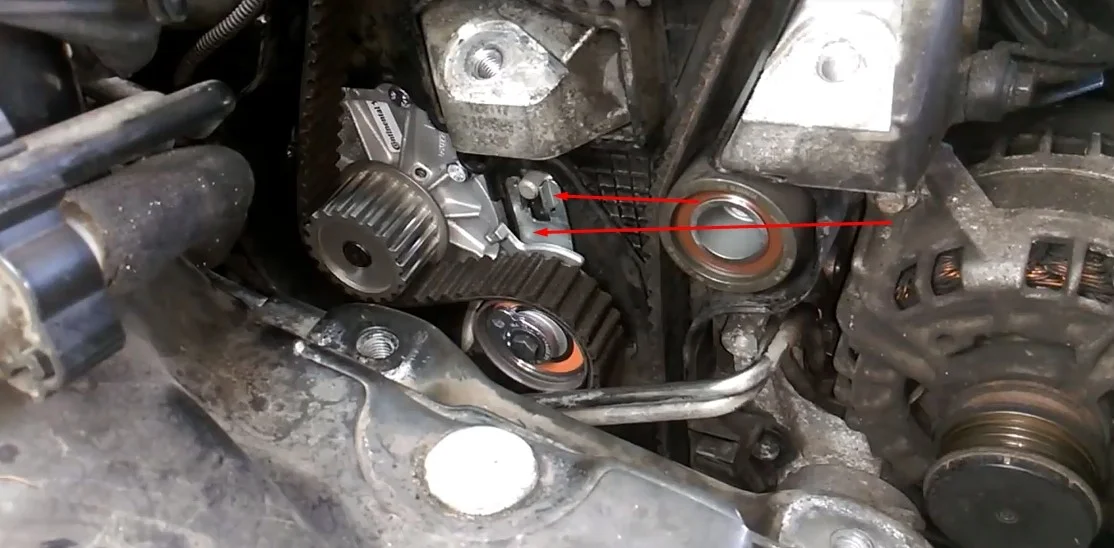

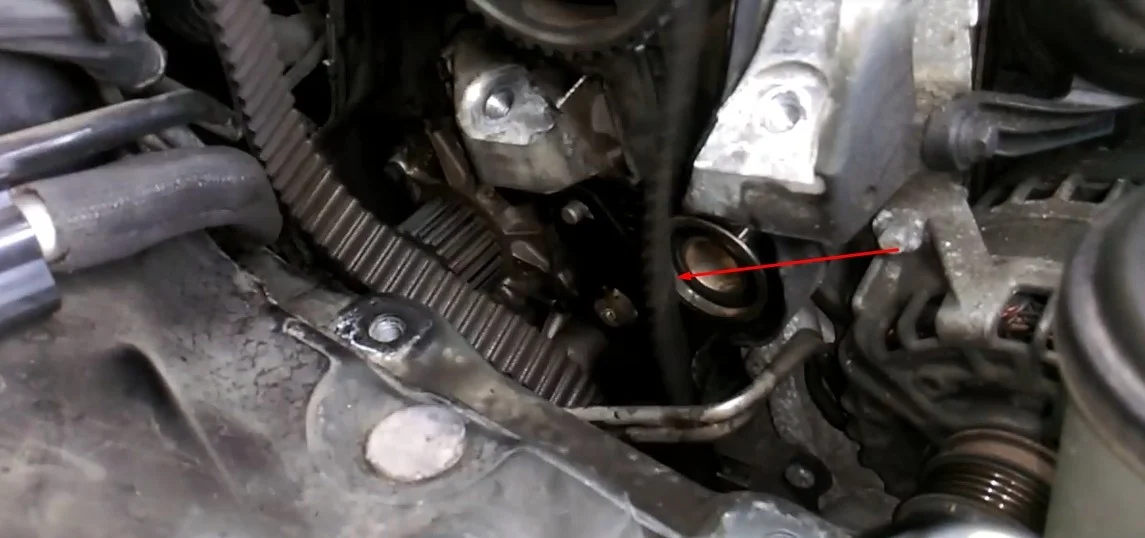

Смотрим, чтобы метки не сбились и начинаем установку ремня. Начинаем со звезды коленвала, далее одеваем на обводной ролик, затем натяжной, звезда помпы и распредвала. После установки ремня убедитесь что метки не сбились.

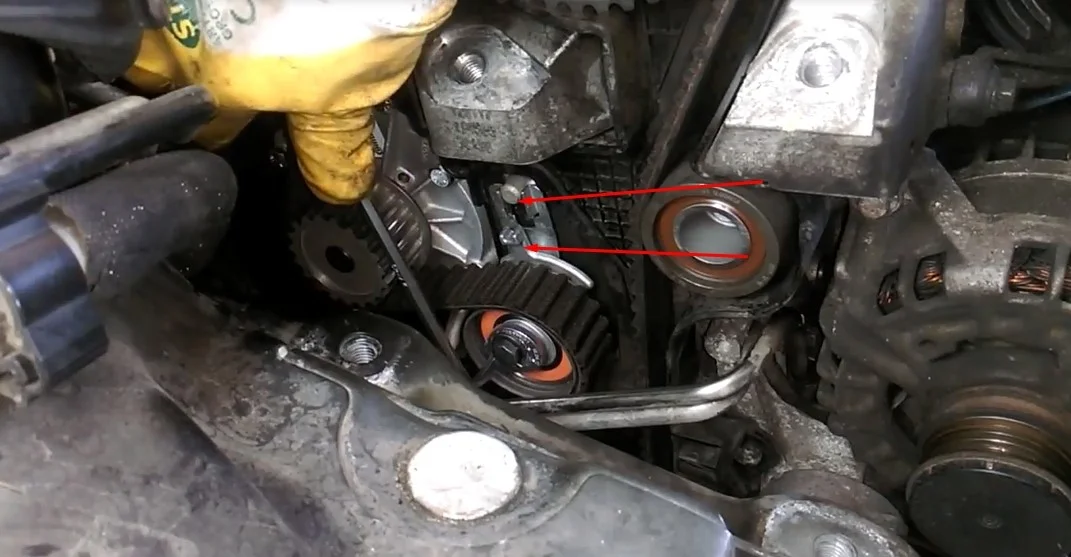

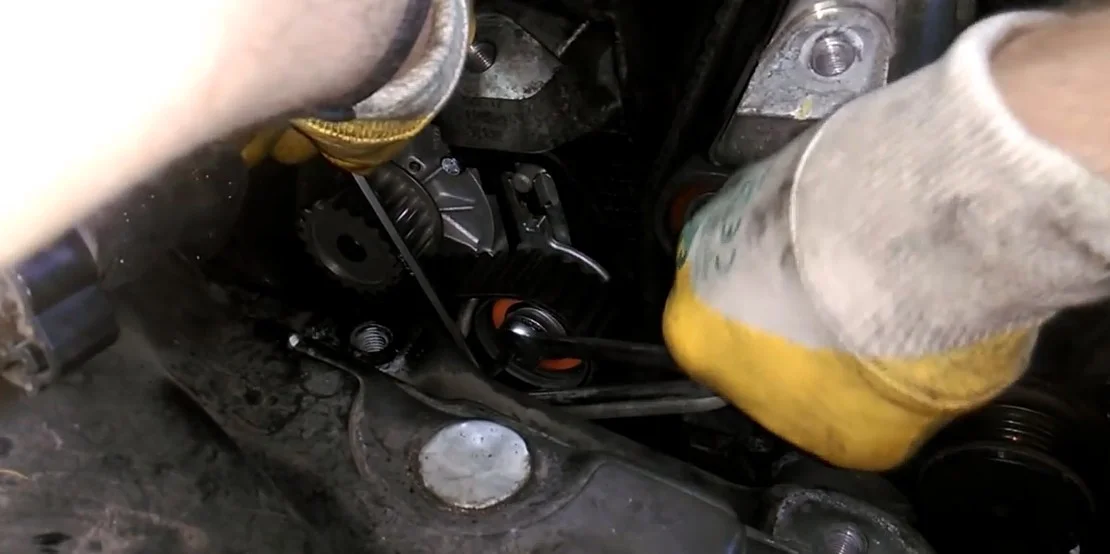

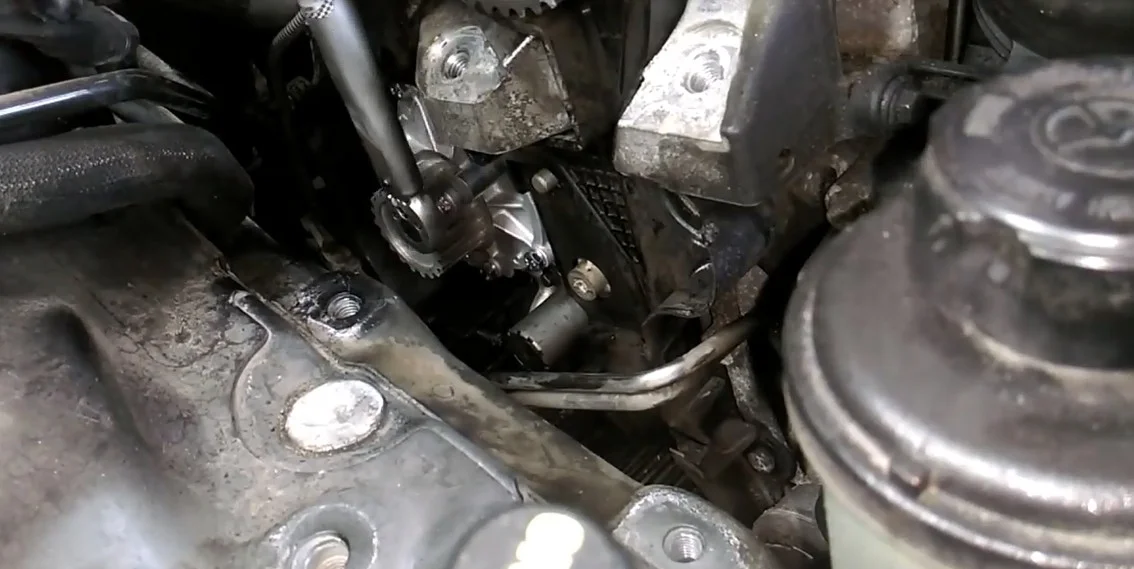

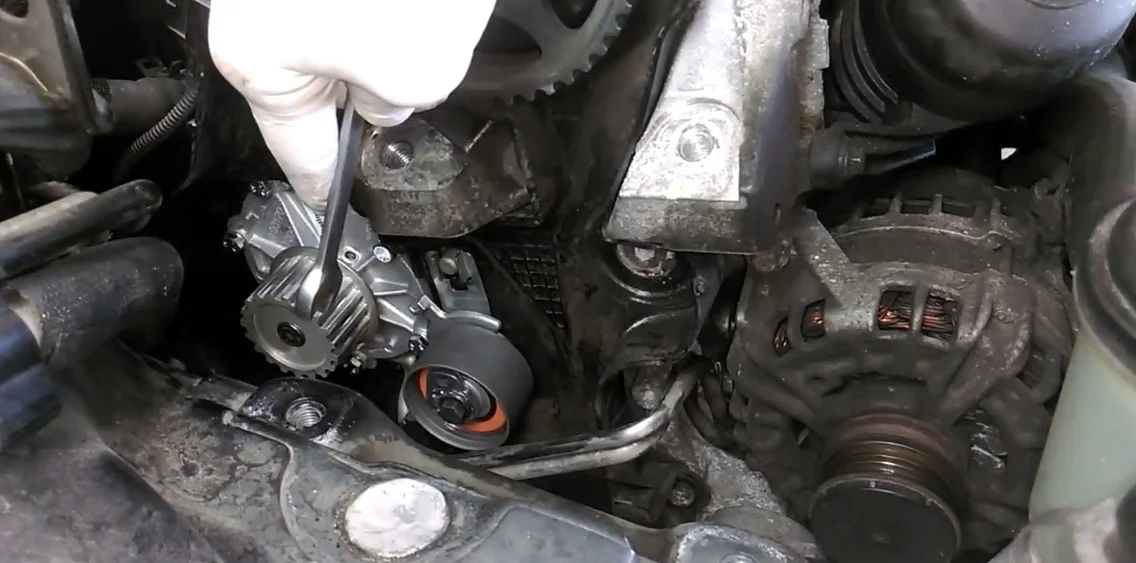

Переходим к натяжке ремня. С помощью шестигранника на шесть поворачиваем против часовой стрелки механизм натяжки до тех пор пока флажок натяжителя не совместится с прорезью.

Далее удерживая шестигранником механизм натяжки в правильном положении рожковым ключом на двенадцать подтягиваем болт крепежа.

Делаем два оборота коленвала двигателя, затем совмещаем метки распредвала и коленчатого вала. После проворота двигателя смотрим натяжение ролика. Если ролик перетянут, отпускаем болт и отпускаем натяжение ролика. Если флажок не доходит нужно немного подтянуть механизм шестигранником. В конце протягиваем болт натяжного ролика с моментом 24 Нм и можно еще раз на всякий случай провернуть двигатель и посмотреть на правильность установки натяжки. Если все в порядке производим обратную сборку.
